KÄYTTÖOHJE 15-816 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja tunkin käyttämisestä ja turvallisuusriskeistä. Kaikkien käyttäjien tulee lukea käyttöohje huolellisesti ennen käyttöä. Säilytä käyttöohje turvallisessa paikassa tunkin lähellä. Jos tunkki myydään, käyttöohje on annettava sen mukana.

Kuvat ja osien kuvaukset eivät välttämättä vastaa konetta täysin.

2. TEKNISET TIEDOT

Nostokyky:....1,5 tonnia

Alin korkeus:....85 mm

Ylin korkeus:....350 mm

Käännettävä nostolevy: .....Ø 95 mm

Pituus:....500 mm

Leveys: 250 mm

Varren pituus:....945 mm

Paino: 14,7 kg

3. KÄYTTÖKOHTEET

Tätä tunkkia voi käyttää autojen nostamiseen tämän käyttöohjeen ohjeiden mukaisesti. Virheellinen käyttö voi johtaa henkilö- tai materiaalivahinkoihin.

4. TURVALLISUUSOHJEET

• Perehdy käyttöohjeeseen ja turvallisuusohjeisiin huolellisesti ennen käyttöä, muutoin seurauksena voi olla vakavia henkilövahinkoja tai materiaali-vaurioita.
• Varmista, että nostolevyn keskiosa on suoraan auton pohjassa olevan nostoalueen kohdalla.
• Tue tunkilla nostettu auto aina hyväksyttyjen tukipukkien avulla.

• Älä koskaan kuormita tunkkia enimmäisnostokykyä suuremmalla kuormalla. Se voi rikkoa tunkin.

• Tunkkia saa käyttää vain kovalla ja tasaisella alustalla.

• Varmista, että kuorma asettuu nostolevyn keskelle.
• Pidä kädet ja jalat kaukana liikkuvista osista ja nostelun kuorman alle jäävältä alueelta.

Merkinnät

Teksti ja symbolit tarkoittavat, että auton alla ei saa oleskella sen ollessa tunkin varassa: auto on tuettava tukipukeilla.

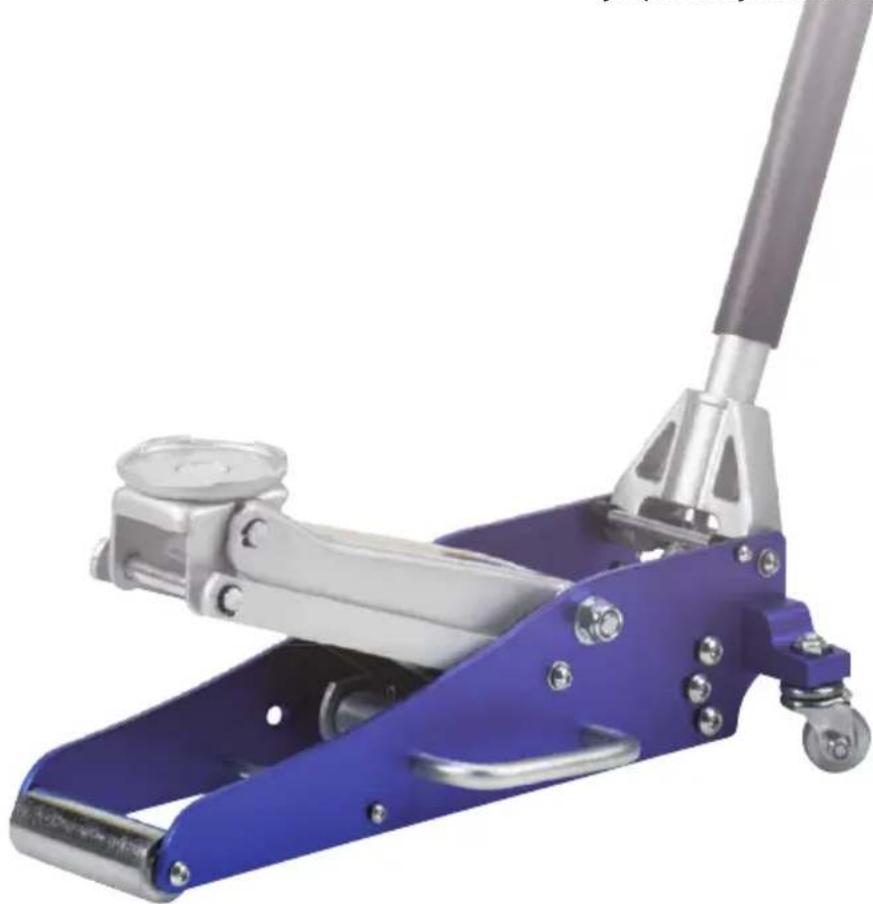

5. KUVAT

Numero Kuvaus

1 Etupyörä
2 Nostolevy
3 Takapyörä
4 Hydrauliyksikkö
5 Poistoventtiili
6 Kahvan kiinnike
7 Kahva

ETUOSA

TAKAOSA

HYDRAULIYKSIKKÖ

6. TOIMENPITEET ENNEN KÄYTTÖÄ

Tarkastus

Tarkasta tunkki silmämääräisesti vuotojen, halkeami- en tai puuttuvien osien varalta. Jos tunkki ei ole toimintakunnossa, se on hävitettävä tai annettava valtuutetun huoltoasentajan korjattavaksi.

Kahvan kiinnittäminen

- Ota pois kahvan kiinnikkeessä oleva pidike. Tätä osaa käytetään vain kuljetuksen aikana.

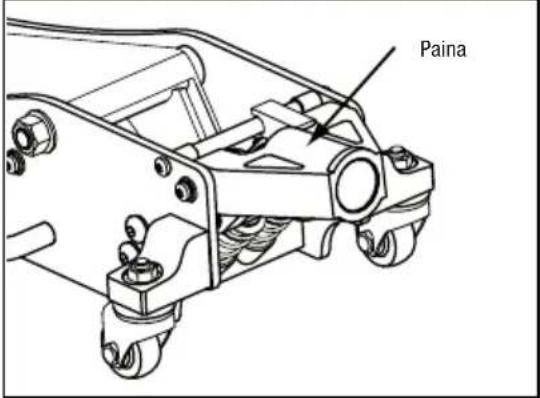

PICTURE 1

- Paina kahvaosassa A oleva jousitettu painike sisään ja yhdistä kahvaosat. Varo sormiasi.

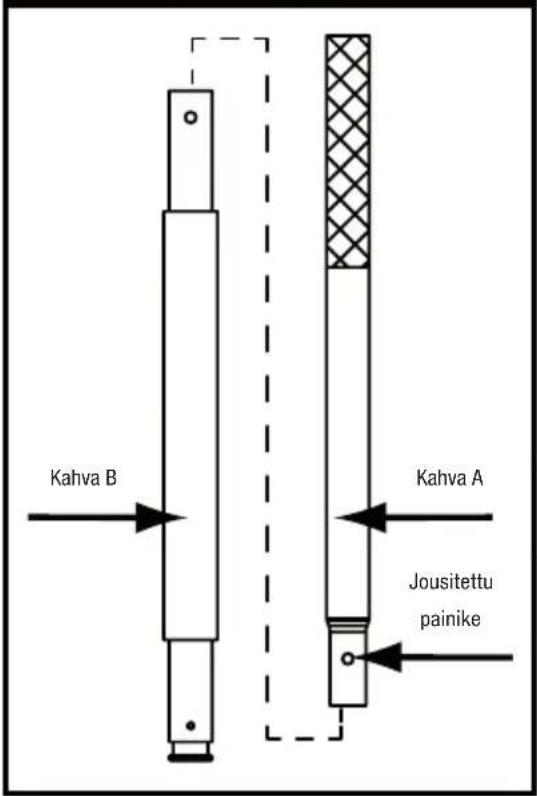

PICTURE 2

- Avaa kahvan kiinnikkeen ruuvi ja vie koottu kahva kiinnikkeeseen niin, että kahvan reikä asettuu sisäpuolella olevan pultin päälle. Kiristä ruuvi niin, että kahva on tukevasti kiinni.

Kuljetuksen ja käytön aikana hydraulijärjestelmään voi päästä ilmaa, jolloin nostokyky heikentyy. Tällöin hydraulijärjestelmä on ilmattava.

1. Avaa poistoventtiili kokonaan kääntämällä sitä vastapäivään.
2. Tee kahvalla useita nopeita pumppauksia.
3. Sulje poistoventtiili kääntämällä sitä myötäpäivään.
4. Pumppaa kahvalla, kunnes mäntä on kokonaan ulkona. Pumppaa vielä muutaman kerran mahdollisen ilman poistamiseksi.
5. Avaa poistoventtiili kääntämällä sitä yksi täysi kierros vastapäivään ja laske tunkki alas. Paina tarvittaessa nostolevyä alaspäin.
6. Sulje poistoventtiili myötäpäivään kääntämällä ja testaa tunkin toiminta. Toista edellä olevia vaiheita tarvittaessa, kunnes ilmaa ei enää ole.

7. KÄYTTÖ

Nostaminen

1. Sulje poistoventtiili kiertämällä pumpun kahvaa myötäpäivään niin pitkälle kuin se menee.
2. Sijoita kiilat sen pyörän etu- ja takapuolelle, joka on vinottain kauimpana vaihdettavasta renkaasta.
3. Selvitä auton nostokohdat, ks. auton ohjekirja.
4. Nosta tunkki pumppaamalla kosketukseen auton kanssa, ja tarkasta, että nostolevyn keskikohta on suoraan nostokohdan alapuolella.
5. Jatka pumppaamista, kunnes auto on sopivalla korkeudella, ja sijoita tukipukit auton alle. Laske tunkkia sen jälkeen hieman niin, että auto on tunkin ja tukipukkien varassa.

Laskeminen

1. Nosta tunkkia hieman niin, että voit ottaa tukipukit pois.
2. Tarkasta ennen tunkin laskemista, ettei auton alla ole esteitä.
3. Avaa poistoventtiili erittäin varovasti kääntämällä pumpun kahvaa vastapäivään.

8. HUOLTAMINEN

Öljyn lisääminen

• Sijoita tunkki tasaiselle pinnalle ja laske nostolevy alas. Avaa öljytulppa.
• Lisää öljyä öljyntäyttöaukon alauraan asti. Asenna öljytulppa takaisin.
• Ilmaa järjestelmä öljyntäytön jälkeen, ks. kappale 6.

Öljynvaihto

• Avaa poistoventtiili kiertämällä pumpun kahvaa vastapäivään niin pitkälle kuin se menee.
• Käännä tunkki ja valuta vanha öljy pois öljyntäyttöaukon kautta.
• Lisää öljyä öljyntäyttöaukon alauraan asti. Varo, ettei järjestelmään pääse likaa.
• Ilmaa järjestelmä öljyntäytön jälkeen, ks. kappale 6.

HUOM! Suosittelemme Bilteman hydrauliöljyä. Älä sekoita erityyppisiä öljyjä keskenään. Älä käytä jarrunestettä, moottoriöljyä, likaista tai käytettyä öljyä, voiteluainetta tai muita nesteitä. Muutoin tunkki voi vaurioitua vakavasti. Kun lisääät öljyä: varo, ettei hydraulijärjestelmään pääse epäpuhtauksia tai likahiukkasia.

Voiteleminen

• Kaikki liikkuvat osat on voideltava tarvittaessa.
• Jos käyttö on satunnasta, voitele 6 kuukauden välein.
• Jatkuvassa käytössä osat on voideltava kerran kuussa.

Ruostesuojaus

• Tarkasta joka toinen kuukausi, ettei tunkissa ole merkkejä ruostumisesta. Tarkasta runko, männät ja alue nostovarren alla.
• Puhdista tarvittaessa ja pyyhi öljytyllä liinalla.
• Kun tunkkia ei käytetä, nostolevyn on oltava aina ala-asennossa.

VIANMÄÄRITYS

Tunkki ei nouse	Kuorma laskee	Tunkki ei laske	Tunkin teho ei riitä	Syy
x Venttiiliä ei ole suljettu kokonaan.
x x Järjestelmässä on ilmaa.
x x x Liian vähän öljyä.
		x • Liikaa öljyä, poista		• Liikkuvat osat on voideltava.
x x x Hydrauliyksi kkö on vioittunut ja				täytyy vaihtaa.

9. SÄILYTYS

Kun tunkkia ei käytetä, nostolevyn on oltava aina ala-asennossa. Säilytä tunkkia kuivassa paikassa lasten ulottumattomissa.

10. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki koneet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.
