KÄYTTÖOHJE 15-872 Biltema

Tässä käyttöohjeessa on tärkeitä tietoja lait- teen käyttämisestä ja esimerkiksi sen tur- vallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään huomiota erityisesti seuraaviin varoituksiin:

VAROITUS!

Vakavan onnettomuuden vaara.

HUOMIO!

Vähäisen henkilö- tai laitevahingon vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla johtojen värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Nostokapasiteetti .....2,5 tonnia

Matalin korkeus ilman jatkokappaletta: 145 mm

Suurin korkeus ilman jatkokappaletta:.440 mm

Matalin korkeus yhdessä jatkokappaleen kanssa:

.238 mm

Suurin korkeus yhdessä jatkokappaleen kanssa:

530 mm

Käännettävä nostolevy . . . . . . ∅ 55 mm

Pituus 635 mm

Leveys 240 mm

Korkeus ....160 mm

Varren pituus....620 mm

Paino (sis. varsi) .....20 kg

3. KÄYTTÖKOHTEET

Hallinosturia 15-872 saa käyttää vain autojen nostamiseen, kun renkaat vaihdetaan.

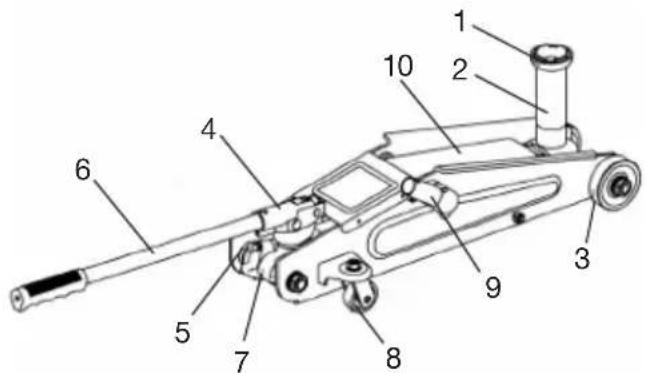

4. YLEISKUVA

1. Nostolevy
2. Nostolevyn hylsy
3. Etupyörät
4. Pumppu
5. Pumpun venttiili
6. Pumpun varsi
7. Hydrauliikkayksikkö
8. Ohjaava pyörä
9. Pikanosto
10. Nostovarsi

5. ASENTAMINEN

Ennen käyttämistä / ilmaaminen

Kuljetuksen ja käyttämisen aikana hydrauliik-kajärjestelmään voi joutua ilmaa. Tällöin nostokapasiteetti heikkenee. Tällöin hydrauliikkajärjestelmä on ilmattava. Avaa pumpun venttiili (5) kokonaan kääntämällä pumppauskahvaa myötäpäivään. Kun pumpun venttiili on avoimena, pumppaa 6–10 kertaa pohjaan saakka. Pidä nostolevyä samalla painettuna alas.

6. TURVALLISUUSOHJEET

Laitteessa on varoitussymboli [varningstriangel] ja varoitusteksti. Jätä ne kiinni laitteeseen. Lue teksti ennen käyttämistä.

• Älä koskaan ylitä hallinosturin kapasiteettia oman turvallisuutesi vuoksi.
• Tämä hallinosturi on tarkoitettu ainoastaan nostamiseen.
• Aseta aina vähintään 2 pukkia hallinosturilla

nostetun auton alle.

• Kytke käsijarru aina auton nostamisen ajaksi ja käytä pyöräkiiloja.
• Käytä hallinosturia tasaisella ja kovalla alustalla.
• Tarkista, että nostolevyn keskusta osuu suoraan nostamista varten tarkoitettuun auton pohjan alueeseen.

7. KÄYTTÄMINEN

Nostaminen

1. Sulje pumpun venttiili (5) kiertämällä pump-pauskahvaa myötäpäivään, kunnes venttiili on kiristetty. Älä kiristä liikaa.
2. Aseta hallinosturi auton alle Tarkista, että nostolevyn (1) keskiosa osuu suoraan nostamista varten tarkoitettuun auton pohjan alueeseen (kuva y).
3. Nosta hallinosturi halutulle korkeudelle pikanoston (9) avulla. Pumppaa hallinosturin halutulle korkeudelle, kun varsi (4) on pump-pausasennossa. Aseta auton alle pukit. Laske hallinosturia hieman alaspäin, kunnes auto lepää hallinosturin ja pukkien päällä.

Laskeminen alas

1. Nosta hallinosturia hieman ylöspäin, jotta pukit vapautuvat ja ne voidaan poistaa auton alta.
2. Ennen hallinosturin laskemista alas varovaisesti tarkista, ettei auton alla ole muita esteitä.
3. Avaa pumpun venttiili (5) kääntämällä sitä varovaisesti myötäpäivään. Alaslaskemi-snopeus määräytyy venttiilin avaamisen mukaan.

8. KUNNOSSAPITÄMINEN JA HOITAMINEN

HUOMIO!

- TÄRKEÄÄ! Kun lisäät öljyä tai vaihdat sen, käytä Bilteman Hydrauliikkaöljyä. Öljysäiliön tilavuus on 156 ml. Öljyn matalin käyttölämpötila on -20 ☒. Vältä sekoittamasta erilaisia öljyjä keskenään. Älä käytä jarrunestettä, moottoriöljyä, likaista tai käytettyä öljyä, voiteluainetta tai muita nesteitä. Muutoin hallinosturi voi vaurioitua vakavasti. Kun lisäät öljyä, varo, ettei hydrauliikkajärjestelmään pääse likaa eikä vieraita hiukkasia.

• Tarkista kolmen kuukauden välein, ettei painemännässä ja pumpun männässä ole ruostetta eikä syöpymiä. Puhdista tarvittaessa ja pyyhi öljytyllä kankaalla. Kun hallinosturia ei käytetä, varmista, että nostolevy on aina ala-asennossa.
• Korjaustyöt saa teettää vain valtuutetussa huoltokorjaamossa.
• Tuote sisältää koneöljä. Pyydä hävittämisohjeet paikalliselta jäteasemalta.

Voiteleminen

1. Voitele seuraavat kohteet ennen ensimmäistä käyttökertaa ja vähintään 1–2 kertaa kuukaudessa.
2. Pumppauskahva: Voitele liikkuvat osat ohuella öljyllä. Rasvaa pumppausvarren hylsyn sisään painuva pumppauskahvan alaosa.
3. Pyörät: Voitele akselit ja niiden laakerit ohuella öljyllä.
4. Nostovarsi: Rasvaa nostovarren kiinnikkeet.
5. Nostolevy ja sen niveljärjestelmä: Voitele nostolevyn liikkuvat ja kääntyvät osat sekä nostovarren niveljärjestelmä ohuella öljyllä.
6. Pumppausvarren ohjauspultti: Voitele molemmat ohjauspultit ohuella öljyllä.
7. Pumpun mäntä ja sen sokka: Rasvaa pum- pun männän ohjausuran ja pumppausvarren vastaavan poikkipultin kosketuspisteet.

9. ONGELMANRATKAISUKAAVIO

A. Kuormitettu nostolevy nousee ylöspäin.
B. Kuormitettu nostolevy laskee alaspäin.
C. Hallinosturi ei nosta kuormaa.
D. Hallinosturi ei pidä kuormaa ylös nostetussa asennossa.
E. Hallinosturi ei nosta täysin ylös saakka.
F. Hallinosturin hydrauliikkapumppu tuntuu epävarmalta, kun sitä kuormitetaan

G. Hallinosturia ei voi laskea täysin alas nostamisen jälkeen.

CGF Hydraulikkaöljyn taso on liian alhainen. Irrota täyttötulppa ja lisää puhdasta hydraulikkaöljyä.

CEG Avaa täyttötulppa, jotta mahdollinen ilma pääsee pois hydraulikkajärjestelmästä.

CEF Hydrauliikkajärjestelmään on voinut päästä ilmaa, joka on poistettava. Avaa pumpun venttiili (5) kääntämällä sitä yksi kierros vastapäivään. Nosta taaempia pyöriä, kunnes hallinosturi on täysin pystysuorassa. Pumppaa 6–10 kertaa pohjaan saakka. Pidä nostolevyä samalla painettuna alas. Sulje pumpun venttiili (5) ja kokeile käyttää hallinosturia uudelleen.

ABCD Pumpun venttiiliä (5) ei ehkä voi sulkea kokonaan. Laske nostovarsi (10) alas ja sulje venttiili (5). Aseta jalka hallinosturin etupyörän (3) päälle ja nosta nostovarsi (10) käsin täysin ylös. Avaa pumpun venttiili (5). Tällöin nostovarsi (10) laskeutuu jälleen alas. Hallinosturi toimii nyt oikein.

G Tarkista jousi. Se on voinut irrota.

Kiinnitä se tai asenna uusi jousi. Se on todennäköisesti voideltava. Puhdista ja voitele nostovarren niveljärjestelmän liikkuvat osat.

10. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä. Kaikki koneet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.
