KÄYTTÖOHJE R600A Biltema

kaTTo- ja seinähiomakone r600a

1. JOHDANTO
2. TEKNISET TIEDOT
3. KÄYTTÖKOHTEET
4. YLEISET TURVALLISUUSOHJEET
5. YLEISKUVA
6. ASENNUS
7. TURVALLISUUS
8. KÄYTTÄMINEN
9. SÄILYTTÄMINEN
10. HOITO
11. ELEKTRONIIKKAJÄTE

1. johDanTo

Tässä ohjekirjassa annetaan tärkeää tie- toa koneen käytöstä ja siihen liittyvistä turvallisuusriskeistä ym. Kaikkia käyttäjiä kehotetaan lukemaan ohjekirja ennen tuotteen käyttämistä ja kiinnittämään erityistä huomiota seuraaviin varoituksiin:

VAROITUS! Vakavan onnettomuuden vaara.

HUOMIO! Lievän henkilö- tai laitevahingon vaara.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit. Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava sen mukana.

2. TekniseT TieDoT

Malli....R7237A-F

Jännite .....230 V \~ 50 Hz

Teho 600 W

Suurin vääntömomentti .....2,5 Nm

Kierrosluku ....600–1500 r/min

Hiomalaikan halkaisija .....215 mm

Hiomapaperin halkaisija .....225 mm

Eristysluokka ....Luokka II

Suojausluokka....IP20

Äänenpaine L _PA (EN ISO 3744).84 dB (A)

K_PA : 3 dB

Äänenvoimakkuus LPA (EN ISO 3744) 95 dB (A)

K_PA : 3 dB

Tärinä (EN 12096)....Ah: 3,03 m/s ²

K = 1,5 m / s²

Pituus ....110/165 cm

Paino (ilman jatkoputkea) .....3,2 kg

Paino (jatkoputken kanssa) ...3,5 kg

Johdon pituus ....4 m

Varusteet:

Hiomapaperi: karkeudet 60, 80, 120, 150, 180, 240

• 2 sovitinta
• Imuriletku, 4 m
  • 2 hiiliharjaa

3. käYTTÖkohTeeT

Kone on tarkoitettu katon ja seinien hiomiseen esim. jäämien, maalin, liiman ja irtonaisen muovin poistamiseksi. Kone ei sovellu asbestia sisältävien materiaalien työstämiseen. Kone voidaan taittaa kokoon kuljetuksen ja säilytyksen helpottamiseksi ja sitä voidaan pidentää jatko-osalla. Turvallisuuden parantamiseksi kone on aina liitettävä pölyn- ja vedenimuriin, joka imee myrkylliset pölyt pois. Konetta saa käyttää vain tätä käyttöohjetta noudattaen.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Pöly, roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

• Lue käyttöohje aina ennen tuotteen käyttämistä.
• Kiinnitä huomiota erityisesti laitteen varoitussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä tarvittaessa suojavarusteita, kuten hengityssuojainta, kuulosuojaimia ja suojalaseja.
• Käytä kunnollisia työvaatteita ja luistamattomia jalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat oikein.
• Tarkista, että koneen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.

• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että virtakatkaisin toimii, jotta voit katkaista laitteesta virran.

• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.

• Käytä vain suositeltuja varaosia ja tarvikkeita.
• Konetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Kanna laitetta aina sen kädensijasta. Älä pidä sormea virtakatkaisimen päällä.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö ennen laitteen korjaamista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
• Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Sähköturvallisuus

• Älä altista sähkökäyttöisiä laitteita sateelle tai kosteudelle, jos niitä ei ole eristetty kosteudelta.
• Käsittele virtajohtoja varovaisesti. Suojaa ne teräviltä reunoilta, kuumuudelta ja öljyltä.
• Jos käytät jatkojohtoa, se ei saa olla kelalla. Vedä koko jatkojohto ulos johtokelasta.
• Käytä vain laitteelle mitoitettuja jatkojohtoja, joiden johtimien poikkipinta-ala on riittävän suuri ja joiden pituus on oikea.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä jatkojohtoa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin ja kylmälaitteisiin, kun käytät laitetta. Sähköiskun vaara lisääntyy, kun olet maadoitettu.
• Tämä laite on kaksoiseristetty, joten sitä ei tarvitse maadoittaa. Vain valtuutettu sähköasentaja saa korjata sähköiset osat.

5. YLEISKUVA

1. Imuriletkun liitäntä
2. Jatkoputki
3. Kahva, jossa virtakatkaisin, nopeudensäädin ja lukituspainike
4. Putki
5. Joustava imuletku
6. Hiomalaikka

6. ASENNUS

VAROITUS! Tarkista ennen kokoamista, että konetta ei ole yhdistetty verkkovirtaan.

6.1 Kokoon taitettava kahva

Vie etu- ja takaosa yhteen ja kiinnitä vivulla alla olevien kuvien mukaisesti.

Asenna hiomapaperi siten, että reiät ovat kohdakkain.

HUOMIO! Asenna jatkoputki vain tarvittaessa. Matalalla tehtävät työt sujuvat turvallisemmin ja helpommin ilman jatkoputkea.

1. Työnnä jatkoputki kahvassa olevaan liitäntään.

2. Lukitse jatkoputki lukkomutterilla.

6.4 Pölynimuri

Löysää koneen imuriletkun lukkomutteria ja liitä letku kahvan liitäntään.

Liitä imuriletku pölyn- ja vedenimuriin.

Laitteessa on seuraavat symbolit.

Kone on kaksoiseristetty standardin EN 60745 mukaisesti, joten sitä ei tarvitse maadoittaa.

Lue käyttöohje ennen käyttöä vaurioitumisvaaran vähentämiseksi.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Käytä suojanaamaria.

7.2 erityiset turvallisuusohjeet

Vaikka konetta käytettäisiin oikein, joitakin riskejä on silti huomioitava. Lue nämä turvallisuusohjeet huolellisesti ennen käyttöä.

• Sammuta kone välittömästi seuraavissa vaarallisissa tilanteissa:
• Kun virtalähde, pistoke tai sähköjohto on vaurioitunut.
• Kun virtakatkaisin on rikki.
• Kun kone savuaa tai tuntuu palaneen hajua.
• Älä käytä konetta räjähdysvaarallisissa paikoissa.
• Älä anna johdon koskettaa ruumiinosiasi.
• Käytä vain kulloiseenkin työskentely-ympäristöön hyväksyttyä jatkojohtoa.

• Älä käytä konetta väkisin töihin, joihin sitä ei ole suunniteltu, esim. karkeahiontaan, harjaukseen jne.

• Huollossa saa käyttää vain samanlaisia varaosia.

• Käytä vain tarvikkeita, jotka kestävät koneen enimmäisnopeuden.
• Älä käytä taipuneita tai haljenneita tarvikkeita. Tarkasta tarvikkeet ja koekäytä konetta ennen töiden aloittamista enimmäisnopeudella minuutin ajan siten, että lähistöllä ei ole muita ihmisiä.
• Älä laske konetta käsistäsi, ennen kuin olet tarkistanut, että se on kokonaan pysähdyksissä.
• Puhdista koneen tyhjennyskanava säännöllisesti.
• Pidä koneesta molemmin käsin lujasti kiinni käyttäessäsi sitä.
• Älä käytä liian suurta hiomapaperia. Noudata valmistajan suosituksia. Jos hioma-paperi on liian suurta, saattaa tapahtua henkilövahinkoja ja paperi saattaa juuttua kiinni.
• Käytä aina P2-suojanaamaria, työkäsineitä, suojalaseja ja vartalonmyötäisiä työvaat-teita.
• Käytä sopivaa pölyn- ja vedenimuria.
• Varaudu aina koneen reaktiovoimaan.

8. KÄYTTÄMINEN

VAROITUS! Hiomapölyn hengittäminen voi olla vaarallista. Käytä suojanaamaria aina käsitellessäsi hiomapölyä. Liitä koneeseen aina pölyn- ja vedenimuri.

1. Asenna jatkoputki, jos aiot työstää kattoa tai korkeita seiniä.
2. Liitä pölynimuriletku koneen ja pölyn- ja vedenimurin väliin.
3. Tarkista, että kone on asennettu oikein ja että osat ovat kunnolla paikoillaan.
4. Liitä kone 230 V:n verkkovirtaan.
5. Pidä molemmin käsin kiinni koneen kahvas- ta, ei hiomalaikasta.
6. Pidä kone etäällä työstettävästä pinnasta ja käynnistä se painamalla virtakatkaisinta.

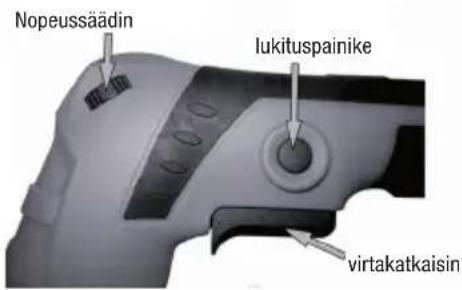

7. Säädä nopeudensäätimellä nopeudeksi 600–1500 kierr./min. Paina lukituspainiketta, jos haluat hioa vakionopeudella.

1. Aloita hiominen, mutta älä paina konetta lujasti alustaa vasten, koska se voi ylikuormittua. Jos et ole tyytyväinen hiomistulokseen, vaihda hiomapaperi, älä paina kovemmin.
2. Sammuta kone ja irrota pistoke pistorasi-asta heti tehtyäsi työt valmiiksi tai pitäessäsi tauon.

9. SÄILYTTÄMINEN

• Tarkista, että laite on ehjä ja puhdistettu hyvin.
• Säilytä laitetta kuivassa viileässä paikassa poissa lasten ja sivullisten ulottuvilta.
• Säilytä laitetta paikassa, jossa lämpötila on 0 - +40 °C.
• Älä säilytä konetta syövyttävien kemikaalien, liuottimien tai lannoitteiden läheisyydessä. Ne voivat vahingoittaa konetta.

10. HOITO

VAROITUS! Katkaise koneesta virta ja irrota pistoke sähköpistorasiasta ennen kaikkia kunnossapitotöitä.

10.1 Kunnossapito ja korjaus

- Kone ei vaadi muuta kunnossapitoa kuin puhdistusta ja kuluneiden osien vaihtoa.

• Vain valtuutettu asentaja saa tehdä korjaustyöt.
• Vain valtuutettu sähköasentaja saa vaihtaa sähköjohdon.

10.2 Hiiliharjojen vaihtaminen

Jos voimakasta kipinöintiä esiintyy, kone on vietävä valtuutetulle sähköasentajalle tarkistusta ja hiiliharjojen vaihtoa varten.

10.3 Hiomalaikan vaihtaminen

HUOMIO! Käytä vain suositeltua hiomalaikkaa.

1. Avaa keskiruuvi kuusiokoloavaimella. Vaihda laikka ja kierrä ruuvi takaisin.

1. Käytä konetta muutama minuutti alhaisella nopeudella, kunnes hiomalaikka istuu hyvin paikallaan. Tänä aikana hiomapäästä voi tulla valkoisia vaahtomuovin palasia. Tämä on normaalia eikä tarkoita, että kone olisi rikki.

10.4 Puhdistaminen

Puhdista kone säännöllisesti kevyesti kostut-etulla liinalla ja miedolla saippualiuoksella, joka ei vaurioita muoviosia. HUOMIO! Koneeseen ei saa päästä vettä. Puhdista tarvittaessa tuule-tusreikä ja liitännät pölynimurilla tai paineilmalla käyttäen alhaista painetta.

10.5 vianeTsinTä

VAROITUS! Vain valtuutettu henkilökunta saa korjata koneen.

vika sYY ToimenpiDe

Moottori ei käynnisty. Johtojen ja kytkentöjen liitän-täongelma.Rikkinäinen virtakatkaisin.	Toimita laite korjattavaksi.
Epätavallisia ääniä ja moottoriong-elmia.	Rikkinäinen virtakatkaisin.Juuttuneita komponentteja.Ylikuormitus.
Moottori ylikuumenee. Moottorissa on vieraita esineitä.Voiteluainetta on liian vähän tai se on likaista.Kierrosluku on liian korkea.	Toimita laite korjattavaksi.Lisää voiteluainetta tai vaihda se.Vähennä painetta.
Kipinöitä kommutaattorista. Roottori pikosulussa.Kuluneet hiiliharjat.Kommutaattorin epätasainen pinta.	Toimita laite korjattavaksi.Puhdista/hio kommutaattori.

11. elekTroniikkajäTe

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen.

(Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
