KÄYTTÖOHJE OS 200 Biltema

FI - Lue käyttöohje kokonaan ja varmista, että ymmärrät sen sisällön, ennen kuin käytät tuotetta ensimmäisen kerran! Säilytä käyttöohje varmassa paikassa tulevaa tarvetta varten.

Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla/

Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering/Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning/Edellä kuvattu vakuutuksen kohde on asiaa koskevan unionin yhdenmukaistamislainsäädännön vaatimusten mukainen/

Kaikkien käyttäjien tulee lukea tämä käyttöopas huo- lellisesti ennen sähkötyökalun käyttämistä. Säilytä käyttöohje varmassa ja helposti saavutettavassa paikassa. Pidätämme oikeuden mahdollisuuteen, että kuvat ja kuvitukset eroavat tuotteesta.

TURVALLISUUSOHJEITA ..... SIVU 12

TUOTETIEDOT ....SIVU 13

KÄYTTÖ SIVU 14

Käsitteiden ja symbolien selitykset

Yleiset turvallisuusohjeet	Sähkötyökalujen yleiset turvallisuusohjeet, jotka kaikkien käyttäjien tulisi tuntea, vaikka niitä ei aina sovellettaisi sähkötyökaluusi.
Erityiset turvallisuusohjeet	Työkalukohtaiset turvallisuusohjeet.
VAARA! Suuri kuoleman	tai vakavan henkilövahingon vaara.
VAROITUS! Kuoleman ta	tai vakavan henkilövahingon vaara.
HUOMIO! Henkilövahingon vaara.
	VAROITUS! Turvallisuusriski, vaatii erityistä huomiota.
	Lue käyttöohje kokonaan ennen sähkötyökalun käyttöönottoa.
	Käytä suojalaseja ja kuulosuo-jaimia.
	Käytä hengityksensuojainta.
	Sähkötyökalulle ilmoitettu äänitaso.

Yleiset turvallisuusmääräykset sähkötyökalulle

VAROITUS! Perehdy kaikkiin tämän

sähkötyökalun mukana toimitettuihin turvallisuusohjeisiin, ohjeisiin, kuviiin ja tietoihin. Jos

seuraavia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Turvallisuus työpaikalla

a. Pidä työalue siistinä ja hyvin valaistuna. Siivoamattomat tai pimeät työpaikat lisäävät onnettomuusriskiä.
b. Älä käytä sähkötyökalua räjähdysvaarallisissa olosuhteissa, kuten lähellä syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalusta muodostuvat kipinät voivat sytyttää pölyn tai kaasun.
c. Lapset ja muut sivulliset on pidettävä pois työ-alueelta, kun käytät sähkötyökalua. Jos tarkkaa- vaisuutesi herpaantuu työn aikana, saatat menettää työkalun hallinnan.

Sähköturvallisuus

a. Sähkötyökalun pistokkeen on oltava pistorasiaan sopiva. Älä koskaan tee muutoksia pistokkeeseen. Maadoitettuja sähkötyökaluja ei saa kytkeä sähköverkkoon pistokesovittimella. Pistokkeet, joihin ei ole tehty muutoksia, vähentävät sähköiskujen vaaraa.
b. Vältä kehokosketusta maadoitettuihin pintoihin, esim. putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara lisääntyy, jos kehosi on maadoitettu.
c. Älä altista sähkötyökaluja sateelle ja kosteudelle. Sähkötyökalun sisälle päässyt vesi lisää sähköiskun vaaraa.
d. Älä käsittele sähköjohtoa väärin. Älä käytä virtajohtoa sähkötyökalun kantamiseen tai vetämiseen. Älä irrota työkalua pistorasiasta virtajohdosta vetämällä, vaan pidä kiinni pistokkeesta. Pidä virtajohto kaukana kuumasta, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioituneet virtajohdot tai sotkuiset johtovyyhdit lisäävät sähköiskujen vaaraa.
e. Kun sähkötyökalua käytetään ulkona, tulee käyttää ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun vaaraa.
f. Jos sähkötyökalua on käytettävä kosteassa pai-kassa, on käytettävä vikavirtakytkintä. Vikavirtakyt-kin vähentää sähköiskujen vaaraa.

Henkilöturvallisuus

a. Kiinnitä huomiota siihen, mitä teet, ja käytä tervettä järkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Huomion herpaantuminen voi johtaa vakavaan henkilövahinkoon.
b. Käytä suojavarusteita. Käytä aina suojalaseja. Tarvittaessa on käytettävä suojavarusteita, kuten hengityssuojaa, luistamattomia turvajalkineita, kypärää ja kuulonsuojaimia.
c. Estä tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä, ennen kuin liität sähkötyökalun virtalähteeseen ja nostat tai kannat työkalua. Jos kannat sähkötyökalua sormi virtakytkimellä tai liität sähköverkkoon sähkötyökalun, jonka virtakytkin on päällä-asennossa, onnettomuusriski kasvaa.
d. Poista kaikki säätö- tai ruuviavaimet ennen työkalun käynnistämistä. Laitteen pyörivään osaan jäänyt ruuvi- tai säätöavain voi aiheuttaa henkilövahinkoja.
e. Älä kurota työvaiheen lopussa sahan suuntaan. Säilytä kunnollinen jalansija ja hyvä tasapaino. Hyvä tasapaino auttaa hallitsemaan sähkötyökalua yllättävissä tilanteissa.
f. Pukeudu sopiviin vaatteisiin. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Pitkät hiukset, korut ja löysät vaat- teet voivat tarttua liikkuviin osiin.

g. Jos sähkötyökalu on varustettu pölynpoisto- tai pölykeräysliitännällä, tällaiset laitteet on kytkettävä oikein ja niitä on käytettävä asianmukaisesti. Pölyn kerääminen vähentää vaarallisen pölyn vaaroja.
h. Älä laiminlyö turvallisuusohjeita vain siksi, että työkalu on sinulle tuttu. Varomaton käsittely voi aiheuttaa vakavía vammoja sekunnin murto-osassa.

Sähkötyökalun käyttäminen ja hoitaminen

a. Älä pakota sähkötyökalua. Käytä oikeaa sähkötyökalua työhösi. Sähkötyökalut toimivat paremmin ja turvallisemmin, kun niitä käytetään oikealla tavalla aiottuun työtehtävään.
b. Älä käytä sähkötyökalua, jos virtakytkin on viallinen. Sähkötyökalut, joita ei voi sammuttaa virtakytkimellä, ovat vaarallisia ja ne on korjattava.
c. Katkaise virta ennen sähkötyökalun säätämistä, asennusta ja säilytystä. Tämä varotoimi poistaa vaaran, että sähkötyökalu käynnistyy vahingossa.
d. Säilytä sähkötyökalua lasten ulottumattomissa. Älä anna kokemattomien henkilöiden käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä.
e. Noudata hoito-ohjeita. Tarkista, että sähkötyökalu on toimintakunnossa ja että kaikki osat ovat ehjiä ja asennettu oikein. Jos sähkötyökalu on vaurioitunut, se on korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosti hoidetuista sähkötyökaluista.
f. Pidä terät terävinä ja puhtaina. Oikein hoidetut ja terävät terät juuttuvat harvemmin ja niiden hallinta on helpompaa.
g. Käytä sähkötyökalua ja lisävarusteita käyttöohjeiden mukaisesti sekä työolosuhteet ja työtehtävä huomioiden. Jos sähkötyökalua käytetään sille sopimattomaan tehtävään, voi syntyä vaarallisia tilanteita.
h. Pidä kahvat ja otepinnat kuivina, puhtaina, öljyt-töminä ja rasvattomina. Liukkaat kahvat ja otepinnat vaikuttavat käyttäjän sähkötyökalun hallintaan odot-tamattomissa tilanteissa.

Huolto

a. Sähkötyökalun huollon saa suorittaa pätevä korjaaja identtisillä varaosilla. Tämä varmistaa, että sähkötyökalu on turvallinen käyttää.

VAROITUS! Tarkista aina, että jännite on pikilven määrityksen mukainen, ennen kuin t sähkötyökalun pistorasiaan.

Hiomakoneita koskevat erityiset turvallisuusohjeet

• Pidä sähkötyökalua eristetyistä kahvoista. Tämä suojaa mahdollisilta sähköiskuilta tahattomissa kosketuksissa jännitteisiin kohteisiin ja sähkökaapeleihin.
• Tärinävaurioiden vaara. Vältä pitkiä työrupeamia ja keskeytä työ heti, mikäli käsiesi ihonväri muuttuu tai havaitset sormissasi tunnottomuutta.

- Käytä henkilönsuojaimia: Kuulosuojaimet, suojalasit, hengityssuojain.

TUOTETIEDOT

Sähkötyökalun käyttötarkoitus

17-774 tasohiomakone OS 200 on käsikäyttöinen oskilloiva hiomakone puun, muovin, metallin, kipsin ja lyijyä sisältämättömän maalipinnan hiontaan.

• Sähkötyökalu on tarkoitettu yksityiseen käyttöön suositetuilla tarvikkeilla ja käyttöohjeessa annettujen ohjeiden mukaan. Kaikenlainen muu käyttö katsotaan virheelliseksi.
• Sähkötyökalua ei saa muuntaa, avata tai korjata ilman asianmukaista pätevyyttä.

Pakkauksen sisältö

Tarkista, että pakkauksen sisältö on täydellinen ja vahingoittumaton. Pakkauksen sisältö:

• Tasohiomakone
• Hiomapaperi
• Varasuodatin
• Käyttöohje

Asenna hiomapaperi (11) hiontalevyyn (10).

Tekniset tiedot

Tuotenro .....17-774

Malli: Tasohiomakone OS 200

Jännite/taajuus: 230V \~50 Hz

Nimellisteho: 200 W

Kierrosnopeus: 0–13 000/min.

Hiontalevy: 90 x 182 mm, 8 reikää

Imuriliitäntä: Sisä-∅ 35 mm

Eristysluokka: .... Luokka II

Suojausluokka: IP20

Paino: 1,7 kg

Melu ja tärinät

Ilmoitetut ääni- ja tärinätasot ovat päästöarvoja, jotka on tarkoitettu koneiden väliseen vertailuun ja alustavaan altistuksen arviointiin. Määritettäessä asianmukaisia suojatoimia on otettava huomioon kaikki kokonaisaltistukseen vaikuttavat tekijät, kuten asennetut lisävarusteet, työaika, työtehtävä, työympäristö tai sähkötyökalun huono kunnossapito.

HUOMIO!

• Kuulovaurioiden vaara. Käytä asianmukaisia kuulosuojaimia altistuksen mukaan.
• Tärinävaurioiden vaara. Lopeta työ, jos kätesi muuttavat väriä tai menevät tunnottomiksi.

Äänenpaine L _PA

Mittausmenetelmä: ..... EN 62841

Äänenpaine L _PA : 78 dB(A)

Epätarkkuus K: 3 dB (A)

Ääniteho L _WA

Mittausmenetelmä: ..... EN 62841

Äänitehotaso LWA: 89 dB(A)

Epätarkkuus K: 3 dB (Å)

Taattu ääniteho: 92 dB (A)

Tärinä

KMittausmenetelmä: ..... EN 62841

Tärinä: 3,703 m/s²

Epätarkkuus K: 1,5 m/s²

Kuvitetut osat

1. Moottorin ilmanvaihtoaukot
2. Kierrosnopeudensäädin
3. Etummainen kädensija
4. ON/OFF-virtakytkin
5. Taempi kädensija
6. Pikalukko
7. Purunkerääjän kansi
8. Purunkerääjä
9. Ilmanottoaukot
   10.Hiomalaikka
10. Hiontalevy

KÄYTTÖ

HUOMIO! SAMMUTA SÄHKÖTYÖKALU JA IRROTA PISTOKE PISTORASIASTA ENNEN TYÖKALUN ASENTAMISTA SÄHKÖTYÖKALUUN.

Hiomalaikan (10) valinta ja vaihtaminen

Valitse hiomalaikka, jossa on sama reikäkuvio kuin hiomalevyssä. Muutoin hiontapöly ei keräänny purunkerääjään ja tarranauhakiinnike voi vahingoittua. Saat puuta hiottaessa parhaan lopputuloksen, kun aloitat aina karkealla hiomalaikalla.

HUOLTAMINEN

⚠️ VAROITUS! TULIPALON JA RÄJÄHDYKSEN VAARA.

Sähkötyökalua ei saa avata, muuntaa eikä korjata.

⚠️ VAROITUS! VIILTOVAMMOJEN VAARA.

Pistoke on irrotettava pistorasiasta aina ennen huoltamista ja puhdistamista.

Reikäkuvio Raekoko Pinnan karkeus

187 x 90 mm	40 - 60 K Karkea
	80 - 120 K Keskiraskas
	140 - 240 K Hieno

a. Ota kiinni hiomapaperin (11) reunasta ja vedä se pois hiomalevystä (10).
b. Poista mahdollinen pöly hiontalevyn tarrakiinnityksestä pölynimurin avulla.
c. Kohdista hiomapaperin reiät niin, että ne asettuvat suoraan hiontalevyn reikien päälle. Paina hioma-paperi kiinni hiontalevyyn.
d. Tarkasta, että hiomapaperi on hyvin paikallaan.

Purunkerääjän tyhjentäminen (8)

a. Sammuta sähkötyökalu ja irrota pistoke pistorasiasta.
b. Paina pikalukitsinta (6) ja avaa kansi (7).
c. Tyhjennä purunkerääjä ja puhdista, tarvittaessa, ilmansuodatin.
d. Sulje kansi (7).
e. Tarkasta, että hiomalaikka on hyvin paikallaan.

Pölynimurin liittäminen

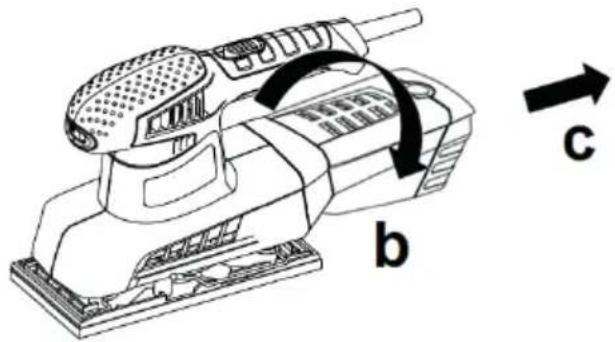

a. Käännä purunkerääjää (8) alas- ja itseesi päin 1/8 kierrosta niin, että lukitus avautuu.
b. Vedä sen jälkeen purunkerääjää taaksepäin.
c. Yhdistä pölynimuri imuriliitäntään. Kiinnitä se varmasti niin, ettei se voi irrota työn aikana.

Hionta

a. Kiinnitä hiomapaperi hiomalevyyn.
b. Tarkasta, ettei työkappaleessa ole vierasesineitä, ja kiinnitä se sitten työtasoon. Tarkasta, että työ- kappale pääse liikkumaan.
c. Tarkasta, että tasohiomakone on ehjä ja että kaiikki ruuvit ovat tiukalla.
d. Yhdistä pistoke pistorasiaan.
e. Aseta kierrosnopeus hiomapaperin karkeudelle ja työstettävälle materiaalille sopivaksi peukalosääti- men (2) avulla.
f. Ota toisella kädellä kiinni koneen etummaisesta ja toisella sen takimmaisesta kahvasta.
g. Pidä konetta työkappaleen yläpuolella ja käynnistä kone virtakytkimellä (4). Odota, kunnes kone on saavuttanut tävden kierrosnopeuden.
h. Laske tasohiomakone varovasti työkappaleen pinnalle ja hio pinta tasaisin, jatkuvin liikkein puunsyiden suuntaisesti. Paina konetta kevyesti ja tasaisesti koko työskentelyn ajan. Anna koneen tehdä tvö, älä paina lijan voimakkaasti.
i. Tyhiennä purunkerääjä (8) säännöllisesti.
j. Kun pinta on tasainen, vaihda koneeseen hienorakeisempi hiomapaperi (10).
k. Kun työ on valmis, sammuta kone virtakytkimellä (4), irrota pistoke pistorasiasta ja puhdista kone.

HUOM!

• Älä koskaan käytä konetta ilman hiomalaikkaa, se vaurioittaa hiontalevyn tarrakiinnitystä.
• Älä paina liian kovaa. Anna koneen tehdä työ.

HUOLTAMINEN

VAROITUS! SAMMUTA SÄHKÖTYÖKALU JA OTA PISTOKE PISTORASIASTA ENNEN OLTOA.

Puhdistus

a. Käännä purunkerääjää (8) alas- ja itseesi päin 1/8 kierrosta niin, että lukitus avautuu. Vedä sen jälkeen purunkerääjää taaksepäin. Avaa kansi (7) ja tyhjennä purunkerääjä (8). Vedä suodatin pois.

b. Ota hiomapaperi pois.

c. Imuroi:

• Suodatin.
• Pölynkerääjä.
• Koneen kotelo.
  • Ilmanvaihtoaukot (2).
  • Hiontalevyn tarrakiinnitys (10).

d. Pyyhi kone kuivalla liinalla.

e. Asenna suodatin ja purunkerääjä takaisin.

f. Tarkasta, että sähköjohto on ehjä ja kaikki ruuvit kireällä.

HUOM! Älä koskaan käytä puhdistukseen juoksevaa vettä tai kemikaaleja. Vesi voi aiheuttaa oikosulun ja kemikaalit voivat vahingoittaa muoviosia.

Tarran vaihtaminen

a. Ota hiomapaperi (11) pois.
b. Ota kiinni vaahtomuovityynyn toisesta kulmasta ja vedä vaahtomuovi yhdessä tarran kanssa pois hiontalevystä (10).
c. Puhdista hiontalevvstä mahdolliset liimaiäämät.
d. Asenna uusi vaahtomuovityyny niin, että sen ilmanvaihtoaukot asettuvat hiontalevyn reikien kohdalle. Käytä vaahtomuoville sopiva liimaa ja noudata liimanvalmistajan ohjeita.

Vianmääritys

• Moottori ei käynnisty: Tarkista sähköliitäntä ja että virtakytkin on I-asennossa.
• Moottori käy epätasaisesti: Moottori on ylikuormittunut. Anna sähkötyökalun levätä ja paina tvöskennellessäsi vähemmän.

Säilytys

Huolla sähkötyökalu käytön jälkeen ja säilytä sitä lasten ja sivullisten ulottumattomissa puhtaassa ja kuivassa tilassa.

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).
