KÄYTTÖOHJE ZYB461X ZANUSSI

Turvallisuusohjeet	44
Laitteen kuvaus	46
Päivittäinen käyttö	46
Hyödyllisiä neuvoja ja vinkkejä	49
Ruoanvalmistustaulukot	50

Hoito ja puhdistus	54
Käyttöhäiriöt	56

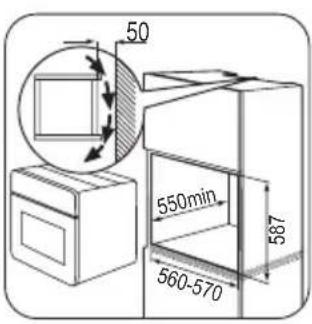

Asennus	56
Sähköliitäntä	57
Ympäristönsuojelu	57

Oikeus muutoksiin pidätetään

Turvallisuusohjeet

Lue nämä käyttöohjeet huolellisesti ennen laitteen asentamista ja käyttöä:

• henkilökohtaisen ja omaisuutesi turvallisuuden takaamiseksi
• ympäristön suojelemiseksi
• laitteen virheettömän käytön takaamiseksi.
  Säilytä käyttöohjeet laitteen yhteydessä ja pidä ne laitteen mukana esimerkiksi asuntoa vaihtaessasi tai jos luovutat tai myyt laitteen toiselle henkilölle.
  Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä.

Lasten ja taitamattomien henkilöiden turvallisuus

• Älä anna fyysisesti tai aisteiltaan rajoittuneiden tai muulla tavalla taitamattomien tai kokemattomien henkilöiden, mukaan lukien lapset, käyttää laitetta, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voivat aiheuttaa tukehtumis- tai henkilövahinkovaaran.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun sen luukku on auki tai laite on toiminnassa. Tilanne voisi aiheuttaa henkilövahinkovaaran tai pysyvän vammautumisen vaaran.
• Jos laitteessa on virtakytkimen lukitus tai painikelukitus, käytä sitä. Lukitus estää laitteen kytkeytymisen vahingossa päälle lasten tai kotieläinten toimesta.

Yleiset turvallisuusohjeet

• Älä muuta laitteen teknisiä ominaisuuksia. Se aiheuttaisi henkilövahinkovaaran ja laitteen vaurioitumisvaaran.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.

Asennus

• Laitteen saa asentaa ja kytkeä ainoastaan valtuutettu sähköasentaja. Ota yhteys valtuutettuun huoltoliikkee-seen. Näin estetään rakennevauriot ja henkilövahingot.
• Tarkista, ettei laite ole vaurioitunut kuljetuksessa. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ota tarvittaessa yhteys jälleenmyyjään.
• Poista kaikki pakkausmateriaalit, tarrat ja suojamuovit laitteesta ennen sen ensimmäistä käyttöä. Älä irrota arvokilpeä. Muutoin takuu voi mitätöityä.
• Asennuksessa tulee noudattaa käyttömaassa voimassa olevia lakeja, määräyksiä, direktiivejä ja standardeja (turvallisuusmääräyksiä, kierrätysmääräyksiä, sähkö-turvallisuusmääräyksiä, jne.).
• Varmista, että laite on kytketty irti verkkovirrasta asennuksen ajaksi.
• Ole varovainen laitteen siirron aikana. Laite on painava. Käytä aina patalappuja. Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Sähköliitäntään on asennettava kytkin, joka erottaa laitteen kaikki navat sähköverkosta ja jonka kontaktien väli on vähintään 3 mm.
• Sopivia erotuslaitteita ovat esimerkiksi: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Iskusuojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Jotkin laitteen osat ovat jännitteenalaisia. Kiinnitä laite kalusteisiin kiinni ja varmista, ettei niiden väliin jää tilaa. Täten estetään sähköiskut, koska vaarallisiin osiin ei voida koskea.
• Ennen asennusta on varmistettava, että keittiökalusteessa on oikean kokoinen asennustila.

• Varmista, että laite asennetaan turvallisten rakenteiden alapuolelle ja lähelle.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Asenna laite niin, että sen takaosa ja toinen sivu on on lähellä korkeampaa laitetta. Laitteen toisen sivun on oltava samankorkuisen laitteen vieressä.
• Laitetta ei saa asentaa korotusalustalle.
• Kalusteeseen asennettavat uunit ja keittotasot asennetaan erityisillä kiinnitysvälineillä. Jotta laitteen vauri-oituminen estettäisiin, käytä ainoastaan saman valmistajan tuottamia laitteita.

Sähköliitäntä

• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että laitteen arvokilven merkinnät vastaavat verkkovirtalähteen arvoja.
• Jännitearvot on merkitty arvokilpeen.
• Käytä aina oikein asennettua iskunkestävää pistorasi- aa.
• Kun kytket sähkölaitteita pistorasiaan uunin lähellä, älä anna niiden virtajohtojen koskea kuumaan uunin luukkuun.
• Älä käytä jakorasioita, liittimiä tai jatkojohtoja. Ne aiheuttaisivat tulipalovaaran.
• Älä vaihda tai muuta virtajohtoa. Ota yhteyttä huolto- liikkeeseen.
• Varmista, etteivät laitteen taakse jäävät pistoke (jos olemassa) ja virtajohto joudu puristuksiin tai vaurioidu.
• Varmista, että laitteen sähköliitäntä on hyvin ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta – jos olemassa.

Käyttö

• Laite on tarkoitettu ainoastaan kotitalouskäyttöön. Älä käytä laitetta kaupalliseen tai teolliseen käyttöön.
• Käytä laitetta ainoastaan kotitalouksien ruoanvalmistutarpeisiin. Täten vältetään henkilö- ja omaisuusvahingot.

- Älä käytä laitetta työtasona tai säilytysalustana.

- Älä aseta helposti syttyviä tuotteita, helposti syttyviin aineisiin kostutettuja tuotteita ja/tai sulavia tuotteita (muovista tai alumiinista tehtyjä) laitteeseen, laitteen päälle tai sen lähelle. Se aiheuttaisi räjähdys- tai tulipalovaaran.

• Laitteen sisätila kuumenee käytön aikana. Se aiheuttaa palovammojen vaaran. Käytä patalappuja lisävarusteita tai keittoastioita käsitellessäsi.
• Pysy aina kaukana laitteesta, kun avaat laitteen luukun ja kun laite on toiminnassa. Laitteesta voi tulla kuumaa höyryä. Se aiheuttaa palovammojen vaaran.
• Emalipinnan vaurioitumisen tai värimuutoksien estäminen:
  -älä aseta mitään esinettä suoraan uunin pohjalle,älä myöskään peitä pohjaa alumiinifoliolla
  -älä aseta kuumaa vettä suoraan laitteeseen
  – älä säilytä kosteita astioita tai ruokia laitteessa sen käytön jälkeen.
• Uunin emalipintojen värimuutokset eivät vaikuta laitteen toimintaan.
• Älä käytä laitetta, jos se on kosketuksessa veteen. Älä käytä laitetta märin käsin.
• Älä paina avointa uunin luukkua.
• Sulje uunin luukku aina, myös grillauksen ajaksi.

Hoito ja puhdistus

• Ennen huoltotoimenpiteitä katkaise virta laitteesta ja irrota laitteen verkkojohto seinäpistorasiasta.
• Varmista ennen huoltotoimenpiteiden aloittamista, että laite on jäähtynyt. On olemassa riski saada palovammoja. Vaarana on lasipaneelien rikkoutuminen.
• Pidä laite aina puhtaana. Rasvan tai ruoan kerääntyminen laitteeseen voi aiheuttaa tulipalon.
• Säännöllinen puhdistaminen ehkäisee pintamateriaalien vaurioitumisen.
• Oman turvallisuutesi ja asuntosi turvallisuuden takia puhdista laite vain vedellä ja saippualla. Älä käytä syttyviä aineita tai tuotteita, jotka voivat aiheuttaa korroosiota.
• Älä puhdista laitetta kuumalla höyryllä, painepesurilla, terävillä esineillä, hankausaineilla, hankaussienillä tai tahanpoistoaineilla.
• Älä käytä luukun puhdistuksessa hankausaineita tai metallikaapimia. Sisälasin lämmönkestävä pinta voi mennä rikki.
• Kun luukun lasilevyt vaurioituvat, niiden kestävyys heikkenee ja ne voivat rikkoutua. Sinun tulee vaihtaa ne. Ota yhteys huoltoliikkeeseen.
• Ole varovainen irrottaessasi laitteen luukkua. Luukku on painava.
• Älä puhdista katalyyttista emalia (mikäli käytössä).

Pyrolyysipuhdistus

• Älä jätä laitetta ilman valvontaa pyrolyysipuhdistuksen aikana.
• Älä yritä avata luukkua äläkä katkaise virtaa pyrolyysi-puhdistuksen aikana.
• Älä päästä lapsia lähelle uunia pyrolyysipuhdistuksen aikana. Laite kuumenee hyvin kuumaksi. Olemassa on palovammojen vaara.
• Sitkeä lika saattaa haalistuttaa emalipintoja pyrolyytisen puhdistuksen aikana. Uunin emalipintojen värimuutokset eivät vaikuta laitteen toimintaan.

Uunin lamppu

- Irrota pistoke pistorasiasta ennen uunin lampun vaihtamista. Muutoin tilanne voisi aiheuttaa sähköiskuvaaran!

Laitteen kuvaus

Laitteen kuvaus

Uunin varusteet

• Ritilä
Käytetään patojen, kakkuvuokien ja paistien alustana.
• Matalareunainen leivinpelti

Päivittäinen käyttö

Varoitus! Lue luku "Turvallisuusohjeet".

Huoltoliike

• Ainoastaan valtuutettu teknikko saa korjata laitteen tai huoltaa sitä. Ota yhteys valtuutettuun huoltollikkee-seen.
• Käytä vain alkuperäisiä varaosia.

Laitteen hävitys

• Estä henkilö- ja omaisuusvahingot seuraavasti:
• Irrota pistoke pistorasiasta.
  – Leikkaa virtajohto irti ja hävitä se.
• Irrota luukun lukitus. Täten lapset ja eläimet eivät voi jäädä kiinni laitteen sisälle. Muutoin tilanne voisi aiheuttaa tukehtumisvaaran.

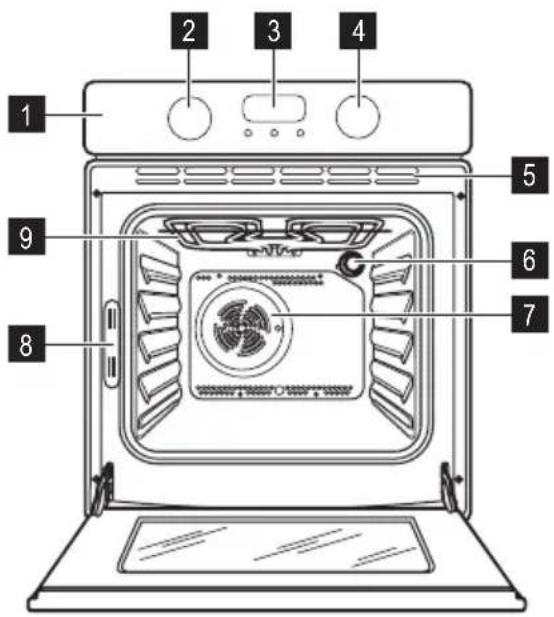

1 Käyttöpaneeli
2_ämpötilan/ajan väännin
3 Elektroninen ohjelmointilaite
4 Junin toimintojen väännin
5 Jäähdytyspuhaltimen ilma-aukot
6 Junin lamppu
7 Puhallin
8 Arvokilpi
9 Grilli

Kakkujen ja pikkuleipien paistamiseen.

• Uunipannu
Käytetään leivonnassa, paistamisessa tai rasvanke-ruuastiana.

Uuden laitteen puhdistaminen

- Poista kaikki varusteet laitteen sisältä.

- Puhdista laite ennen ensimmäistä käyttökertaa.

Tärkeää Lue luku "Hoito ja puhdistus".

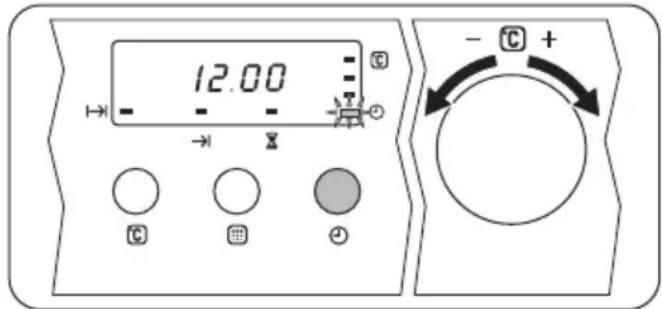

Kellonajan asetus

i Uuni toimii vasta sitten, kun siihen on asetettu aika.

1. Kun laite kytketään verkkovirtaan tai sähkökatkon esiintyessä, toimintojen merkkivalo Kellonaika vilkkuu automaattisesti.

1. Aseta aika " + / - " -vääntimellä.
   Vilkuminen lakkaa noin viiden sekunnin kuluttua ja näytössä näkyy asetettu aika. Laite on nyt käyttövalmis.
2. Muuta aika-asetusta painamalla valintapainiketta (katso kohtaa "Kellotoiminto") toistuvasti, kunnes toimintojen merkkivalo Kellonaika 🏻 alkaa vilkkua. Aseta aika " + / - " -vääntimellä.
   Ajan muuttaminen edellyttää, että laite on kytketty pois toiminnasta.

Uunitoiminnot

Varmista, ettei lapsilukkoa ole asetettu.

Esikuumennus

1. Aseta toiminto ☐ ja maksimilämpötila.
2. Anna laitteen käydä ilman ruoka-aineksia noin 1 tunnin ajan.
3. Aseta toiminto 📋 ja maksimilämpötila.
4. Anna laitteen käydä ilman ruoka-aineksia noin 10 minuutin ajan.
5. Aseta toiminto 📁 ja maksimilämpötila.
6. Anna laitteen käydä ilman ruoka-aineksia noin 10 minuutin ajan.

Täten laitteen sisälle mahdollisesti jääneet liat palavat pois. Lisävarusteet voivat kuumentua normaalia korkeampaan lämpötilaan. Kun esikuumennat laitteen ensimmäistä kertaa, laitteesta voi tulla hajuja ja savua. Tämä on normaalia. Tarkista, että ilmavirtaus on riittävä.

Kytke uuni toimintaan

Käännä uunin toimintojen valitsin jonkin uunin toiminnon kohdalle. Lämpötilanäytössä näkyy valitun uunitoiminnon suositeltu lämpötila. Uuni alkaa kuumentua. Kun uuni on kuumentunut asetettuun lämpötilaan, laitteesta kuuluu äänimerkki.

Uunin toiminto Käyttötarkoitus
	Pois toiminnasta Laite on pois toiminnasta.
	Uunin lamppu Syttyy ilman toimintojen aktivoimista.
	Ylä- ja alalämpö	Sekä ylä- että alavastus ovat toiminnassa. Paistaminen yhdellä kannatintasolla.
	Kiertoilma	Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat.
	Grilli	Matalien ja pienten ruokamäärien grillaus ritilän keskellä. Leivän paahtaminen.
	Maksigrilli	Suuri grillivastus on toiminnassa. Matalien ja suurien ruokamäärien grillaus. Leivän paahtaminen.
	Kiertoilmagrilli	Grillivastus ja puhallin ovat yhtä aikaa toiminnassa, ja kuuma ilma kiertää ruoan ympärillä. Suurikokoisten lihapalojen paistaminen. Tämän toiminnon maksimi-lämpötila on 200 °C .
	Sulatus	Pakastettujen ruokien sulattaminen. Lämpötilan vääntimen on oltava Pois toi-minnasta -asennossa.
	Pyrolyysipuhdistus	Uunin automaattinen pyrolyysipuhdistus. Poistaa polttamalla uuniin jääneen lian.

Uunin lämpötilan muuttaminen

Nosta tai laske lämpötilaa + / - väännintä kääntämällä.

Asetus muuttuu 5 °C:n välein.

Lämpötilan valvonta

Paina lämpötilan tarkistuspainiketta (katso kohtaa "Kel- lotoiminto"). Senhetkinen uunin lämpötila näkyy lämpö- tilanäytössä.

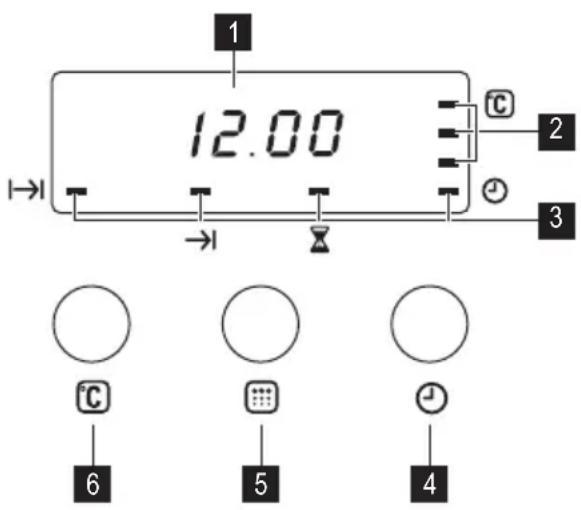

Elektroninen ohjelmointilaite

1_ämpötila-/aikanäyttö
2_ämpötilan ilmaisin

3 Kellotoiminnon merkkivalot
4 Valintapainike
5 Pyrolyysitoiminnon painike
6 Lämpötilan tarkistuspainike

Kellotoimintojen asettaminen

1. Paina valintapainiketta toistuvasti, kunnes haluamasi toiminnon merkkivalo vilkkuu.
2. Kellonajan asettaminen hälytinajastimeen ⚠, Kes-to-toimintoon |→| tai Loppu-toimintoon -, ta-pahtuu vääntimellä + / -. Vastaavan toiminnon merkkivalo syttyy. Kun aika on kulunut umpeen, vastaavan toiminnon merkkivalo vilkkuu, näytössä näkyy 0.00 ja ääni-merkki kuuluu.
3. Äänimerkin ja merkkivalojen deaktivoiminen:
4. paina jotakin painiketta hälytinajastinta käytettäessä
5. käännä uunin toimintojen valitsin Off-asentoon Kesto- ja Loppu-toimintoja käytettäessä.

i Hälytysajastinta käytettäessä uunista kuuluu ääni- merkki myös silloin, kun ajasta on kulunut 90 %.
i Kesto- |→| ja Loppu-toimintoa - käyttäessä uuni kytkeytyy automaattisesti pois toiminnasta.

Kellotoiminto Käyttötarkoitus
	Kellonaika	Näyttää senhetkisen kellonajan. Kellonajan asettaminen, muuttaminen tai tarkista-minen.
	Hälytysajastin	Hälytinajastimen asettaminen. Kun asetettu aika on kulunut, uunista kuuluu ääni-merkki. Tämä toiminto ei vaikuta millään tavalla uunin toimintaan.
	Kesto Tällä toiminnolla asetetaan uunin toiminta-aika.
	Loppu Tällä toiminnolla asetetaan uunin toimintojen poiskytkeytymisaika.

i Kesto-|jaLoppu-toimintoa voidaankäyt-tää samanaikaisesti, jos uuni halutaan kytkeä toimintaan ja myöhemmin automaattisesti pois toiminnasta. Aseta ensin Kesto-toiminto |→|, ja sen jälkeen Lopputoiminto →|.

Kellotoimintojen peruuttaminen

1. Paina valintapainiketta toistuvasti, kunnes haluamasi toiminnon merkkivalo vilkkuu.
2. Käännä ja pidä alhaalla " +/- " -väännintä. Kellotoiminto sammuu muutaman sekunnin kuluttua.

Lapsilukko

Kun lapsilukko on toiminnassa, uunia ei voi käyttää. Tällä toiminnolla varmistetaan, etteivät lapset voi vahingossa kytkeä laitetta toimintaan.

Tärkeää Älä valitse mitään uunitoimintoa.

Lapsilukon kytkeminen toimintaan:

1. Käännä väännintä + / - vasemmalle ja ja pidä sitä paikoillaan.
2. Paina valintapainiketta, kunnes näytössä näkyy "SA-FE".

Lapsilukko on kytketty toimintaan.

Lapsilukko voidaan poistaa toiminnasta noudattamalla edellä mainittuja ohjeita päinvastaisessa järjestyksessä.

Jäähdytyspuhallin

Jäähdytyspuhallin käynnistyy automaattisesti, kun uuni kytketään tomintaan. Kun kytket laitteen pois toiminnasta, jäähdytyspuhallin toimii edelleen, kunnes laite on jäähtynyt.

Turvatermostaatti

Vaarallisen ylikuumenemisen välttämiseksi (laitteen virheellisen käytön tai vioittuneiden osien vuoksi) uunissa on turvatermostaatti, joka keskeyttää virransyötön. Virta

Hyödyllisiä neuvoja ja vinkkejä

• Uunissa on neljä kannatintasoa. Laske kannatintasot uunin pohjasta alkaen.
• Eri ruokia voidaan kypsentää kahdella eri tasolla sa-manaikaisesti. Aseta ritilät tasoille 1 ja 3.
• Laitteessa on erityinen järjestelmä, joka kierrättää ilmaa ja höyryä jatkuvasti. Kyseisen järjestelmän avulla ruoka paistuu jatkuvasti kosteassa ympäristössä, minkä ansiosta se on sisältä mehevää ja ulkopinnalta ra-

kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

Lämpenemisen ilmaisin

Kun valitset jonkin uunin toiminnon, näytössä yksi kerrallaan syttyvät palkit ilmaisevat uunin lämpötilan nousemisen.

Luukun mekaaninen lukitus

! Huomio Mekaanisen lukituksen oikeaoppinen käyttö edellyttää, että mekaanisen lukituksen kahva pidetään vaakasuorassa kiinnityksen aikana.

Asenna luukun mekaaninen lukitus seuraavasti:

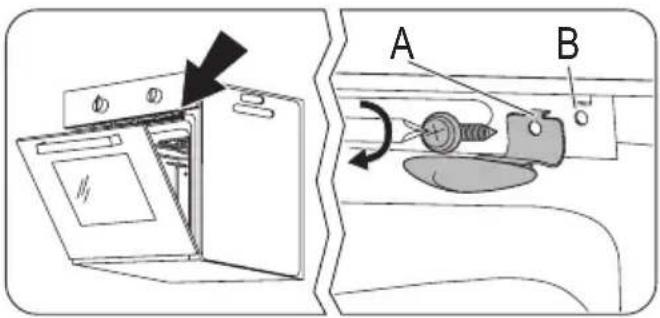

① Avaa uunin luukku. Aseta luukun lukon yläosa (A) käyttöpaneelin alapuolella olevaan oikeanpuoleiseen aukkoon (B). Kiinnitä se ruuvimeisselillä.

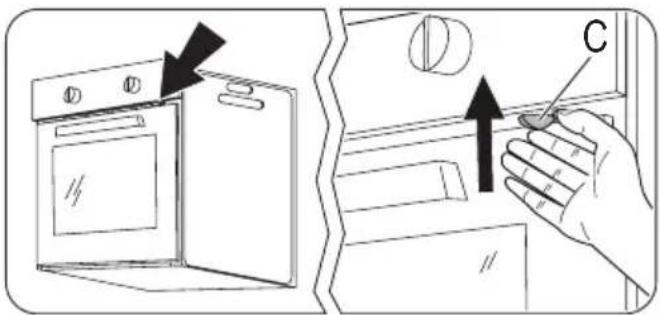

2 Avaa mekaanisella lukolla lukittu luukku vetämällä mekaanisen lukon kahvaa ylöspäin ( C ).

peaa. Se vähentää paistoajan ja energian kulutuksen minimiin.

• Kosteutta voi tiivistyä uunin sisään ja luukun laseihin. Tämä on normaalia. Kun uunin luukku avataan käytön aikana, seiso aina kaukana laitteesta. Tiivistymistä voi vähentää käyttämällä laitetta 10 minuuttia ennen ruokien kypsentämistä.
• Pyyhi kosteus pois jokaisen käyttökerran jälkeen.

- Älä aseta mitään esinettä suoraan uunin pohjalle äläkä peitä osia alumiinifoliolla kypsennyksen aikana. Tämä voi vaikuttaa kypsennystuloksiin ja vaurioittaa emali-pintaa.

Kakkujen paistaminen

• Kakkujen paras paistolämpötila on 150-200°C.
• Esikuumenna uunia noin 10 minuuttia ennen paista-mista.
• Älä avaa uunin luukkua ennen kuin 3/4 paistoajasta on kulunut.
• Jos laitat uuniin kaksi leivinpeltiä yhtä aikaa, jätä pel- tien väliin yksi tyhjä kannatintaso.

Lihan ja kalan kypsentäminen

• Älä paista uunissa kaloja, jotka painavat alle 1 kg. Jos paistomäärä on liian pieni, lihasta tulee kuiva.

• Jotta punainen liha paistuu hyvin ulkopinnalta ja jää mehukkaaksi sisältä, aseta lämpötilaksi 200-250°C.

• Käytä valkoiselle lihalle, linnunlihalle ja kalalle lämpötilaa 150–175°C.

• Laita uunipannu hyvin rasvaisten ruokien alle estääksesi rasvaroiskeiden aiheuttamat pysyvät tahrat.
• Anna lihan levätä noin 15 minuuttia ennen leikkaamista, jotta lihaneste ei valu pois.
• Estääksesi käryn muodostumisen paiston aikana, kaada uunipannulle vähän vettä. Jotta savu ei tiivisty, lisää vettä tarvittaessa.

Paistoajat

Paistoaika riippuu ruokalajista, ruoan koostumuksesta ja määrästä.

Seuraa kypsymistä aluksi. Kokemuksen kautta löydät paistoastioillesi, resepteillesi ja valmistettaville määrille parhaiten sopivat asetukset (teho, paistoaika jne.).

Ruoanvalmistustaulukot

Paistotaulukko

KAKUT

RUOKALAJI	Ylä- ja alalämpö Kiertoilmatoiminto				Paistoaika [min]	Muistiinpanoja
	Taso	Lämpö- tila [°C]	Taso	Lämpöti- la [°C]
Vatkattu taikina	2	170	2 (1 ja 3)	160	45-60	Kakkuvuoassa
Murotaikina	2	170	2 (1 ja 3)	160	24-34	Kakkuvuoassa
Voi-maito-juusto- kakku	1	170	2	160	60-80	Kakkuvuoassa halk. 26 cm
Omenapiiras 1 170 2 vasen			+ oikea	160 100-120 2 kakkuvuokaa (halk. 20 cm) uunin ritilän päällä
Omenatorttu	2	175	2	150	60-80	Leivinpellillä
Hillopiirakka	2	170	2	160	30-40	Kakkuvuoassa halk. 26 cm
Hedelmäkakku	2	170	2	155	60-70	Kakkuvuoassa halk. 26 cm
Sokerikakku (ras- vaton)	2	170	2	160	35-45	Kakkuvuoassa halk. 26 cm
Joulukakku/he- delmäkakku	2	170	2	160	50-60	Kakkuvuoassa halk. 20 cm
Luumukakku	2	170	2	160	50-60	Leipävuoassa 1)
Pikkuleivät	3	170	3 (1 ja 3)	160	20-30	Leivinpellillä
Keksit	3	150	3	150	20-30	Leivinpellillä 1)
Marengit	3	100	3	100	90-120	Leivinpellillä
Pullat	3	190	3	180	15-20	Leivinpellillä 1)
Tuulihatut	3	190	3	180	25-35	Leivinpellillä 1)
Matalat piiraat	3	180	2	170	45-70	Kakkuvuoassa halk. 20 cm
Täytekakkupohja	1 tai 2	180	2	170	40-55	Vasen + oikea kakkuvuoassa 20 cm

1) Esilämmitä 10 minuutin ajan.

LEIPÄ JA PIZZA

RUOKALAJI	Ylä- ja alalämpö Kiertoilmatoiminto				Paistoaika [min]	Muistiinpanoja
	Taso	Lämpö- tila [°C]	Taso	Lämpöti- la [°C]
Vaalea leipä	1	190	1	190	60-70	1-2 kappaletta, 500 g/kpl 1)
Ruisleipä	1	190	1	180	30-45	Leipävuoassa
Sämpylät	2	190	2 (1 ja 3)	180	25-40	6-8 kpl leivinpellillä 1)
Pizza	1	190	1	190	20-30	Korkeareunaisessa vuoassa 1)
Teeleivät	3	200	2	190	10-20	Leivinpellillä 1)

1) Esilämmitä 10 minuutin ajan.

PAISTOKSET

RUOKALAJI	Ylä- ja alalämpö Kiertoilmatoiminto				Paistoaika[min]	Muistiinpanoja
	Taso	Lämpö-tila [°C]	Taso	Lämpöti-la [°C]
Vihannespaistos	2	200	2	175	45-60	Vuoassa
Piiraat	1	190	1	190	40-50	Vuoassa
Lasagne	2	200	2	200	25-40	Vuoassa
Cannelloni	2	200	2	190	25-40	Vuoassa
Vanukas	2	220	2	210	20-30	6 vanukasvuokaa 1)

1) Esilämmitä 10 minuutin ajan.

LIHA

RUOKALAJI	Ylä- ja alalämpö Kiertoilmatoiminto				Paistoaika [min]	Muistiinpanoja
	Taso	Lämpö- tila [°C]	Taso	Lämpöti- la [°C]
Naudanliha	2	200	2	190	50-70	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Porsaanliha	2	180	2	180	90-120	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Vasikanliha	2	190	2	175	90-120	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Englantilainen paahtopaisti, raaka	2	210	2	200	44-50	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Englantilainen paahtopaisti, puo- likypsä	2	210	2	200	51-55	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Englantilainen paahtopaisti, kyp- sä	2	210	2	200	55-60	Uunin ritilällä ja korkeareunai- sessa uunivuoassa
Porsaanlapa	2	180	2	170	120-150	Korkeareunaisessa vuoassa
Porsaan potka	2	180	2	160	100-120	2 kappaletta korkeareunaisessa vuoassa
Lammas	2	190	2	190	110-130	Koipi
Broileri	2	200	2	200	70-85	Kokonaisena korkeareunaises- sa vuoassa
Kalkkuna	1	180	1	160	210-240	Kokonaisena korkeareunaises- sa vuoassa
Ankka	2	175	2	160	120-150	Kokonaisena korkeareunaises- sa vuoassa
Hanhi	1	175	1	160	150-200	Kokonaisena korkeareunaises- sa vuoassa
Kaniini	2	190	2	175	60-80	Palasina
Jänis	2	190	2	175	150-200	Palasina
Fasaani	2	190	2	175	90-120	Kokonaisena korkeareunaises- sa vuoassa

KALA

RUOKALAJI	Ylä- ja alalämpö Kiertoilmatoiminto				Paistoaika[min]	Muistiinpanoja
	Taso	Lämpö-tila [°C]	Taso	Lämpöti-la [°C]
Taimen/Lahna	2	190	2 (1 ja 3)	175	40-55	3-4 kalaa
Tonnikala/Lohi	2	190	2 (1 ja 3)	175	35-60	4-6 fileetä

Grillaus

i Esikuumenna uunia tyhjänä 10 minuuttia ennen grillausta.

Määrä GrillausRUOKALAJI Kpl g			Taso 📋	Lämpöt.(°C)	Paistoaika, minuuttia 🌐1. puoli 2. puoli
Naudanfileepihvit	4	800	3	250	12-15	12-14
Naudanlihapihvit	4	600	3	250	10-12	6-8
Makkara	8	/	3	250	12-15	10-12
Kyljykset	4	600	3	250	12-16	12-14
Broileri (puolikkaat)	2	1000	3	250	30-35	25-30
Kebab	4	/	3	250	10-15	10-12
Broilerin rintapala	4	400	3	250	12-15	12-14
Jauhelihapihvi	6	600	3	250	20-30
Kalafilee	4	400	3	250	12-14	10-12
Lämpimät leivät	4-6	/	3	250	5-7	/
Paahtoleivät	4-6	/	3	250	2-4	2-3

Kiertoilmagrilli

Varoitus! Tämän toiminnon maksimilämpötila on 200°C.

RUOKALAJI	Määrä		Grillaus		Paistoaika, minuuttia 1. puoli 2. puoli
	Kpl	g	taso	Lämpötila (°C)
Liharullat (kalkkuna)	1	1000	3	200	30-40	20-30
Broileri (puolikkaat)	2	1000	3	200	25-30	20-30
Broilerin koivet	6	-	3	200	15-20	15-18
Viiriäinen	4	500	3	200	25-30	20-25
Määrä GrillausRUOKALAJI Kpl g			taso [IMAGE]	Lämpötila(°C)	Paistoaika, minuuttia [IMAGE]1. puoli 2. puoli
Vihannesgratiini - - 3 200 20-25 -kpl Kampasimpukat - - 3 200 15-20 -
Makrilli	2-4	-	3	200	15-20	10-15
Kalaleikkeet	4-6	800	3	200	12-15	8-10

Hoito ja puhdistus

Varoitus! Lue luku "Turvallisuusohjeet".

• Puhdista laitteen etupinnat lämpimällä vedellä ja mie-dolla pesuaineella käyttäen pehmeää puhdistusliinaa.
• Käytä metallipintojen puhdistuksessa tavanomaista puhdistusainetta.
• Puhdista uuni sisältä jokaisen käytön jälkeen. Tällä tavoin se on helpompi puhdistaa eivätkä roiskeet pala kiinni.
• Poista itsepintaiset tahrat erityisellä uuninpuhdistusaineella.
• Pese kaikki uunin varusteet (käytä pehmeää liinaa, lämmintä vettä ja pesuainetta) jokaisen käytön jälkeen ja anna niiden kuivua.
• Jos käytät tarttumattomia varusteita, älä käytä puhdistuksessa voimakkaita pesuaineita, teräviä esineitä äläkä pese niitä astianpesukoneessa. Tarttumaton pinta voi vaurioitua.

Pyrolyysipuhdistus

1. Poista kaikki varusteet uunin sisältä.
2. Poista vaativin lika etukäteen käsin.
3. Aseta uunin toiminto Pyrolyysi
4. "Pyro" ilmestyy näyttöön,
5. Kesto |→| vilkkuu noin viiden sekunnin ajan.
6. Paina Pyro -painiketta. Kellon näytössä näkyy "AS". Poista lisävarusteet.
   Paina Pyro -painiketta. Pyrolyysipuhdistus käynnistyy.

Pyrolyysipuhdistus kestää noin 2,5 tuntia. Jos haluat sen päättyvän tiettynä ajankohtana, paina valintapainiketta, kunnes Loppu →|-toiminnon merkkivalo vilkkuu. Aseta puhdistuksen päätymisaika vääntimellä + / -. Toiminto laskee käynnistysajan määritetyn

päätymisajan pohjalta. Pyrolyysipuhdistus käynnistyy ja päättyy vaadittuna aikana.

1. Puhdistuksen päätyttyä laitteesta kuuluu äänimerkki ja näyttöön tulee näkyviin "0.00". Kesto |→| vilkkuu noin viiden sekunnin ajan. Käännä uunin toimintojen väännin asentoon 0.

Pyrolyysipuhdistuksen aikana valo ei ole käytössä. Kun uuni on lämmennyt esiasetettuun lämpötilaan, luukku lukkiutuu.

Lämpötilanäytön palkit palavat, kunnes luukun lukitus vapautuu.

Muistutus puhdistamisesta

Muistutustoiminto ilmoittaa käyttäjälle ajan, jolloin pyrolyysipuhdistus on tarpeen.

Laitteesta kuuluu äänimerkki ja näytössä näkyy "Pyro" noin 15 sekunnin ajan.

Aseta pyrolyysitoiminto.

i Näytössä näkyy muistutus, kun laite on pois toiminnasta, kunnes laite puhdistetaan pyrolyysitoiminnolla.

Uunin luukun puhdistaminen

Uunin luukussa on neljä lasilevyä.

Poista uunin luukku ja sen sisällä olevat lasilevyt niiden puhdistamiseksi.

Uunin luukun ja sisäisten lasilevyjen irrottaminen

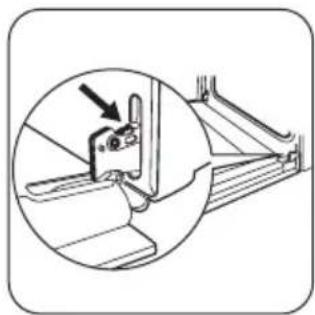

① Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

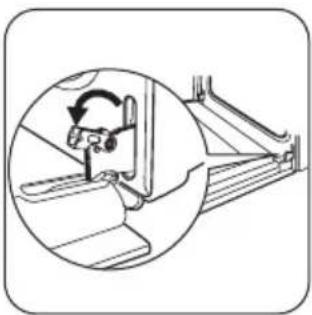

② Nosta ja käännä sara-noissa olevia vipuja.

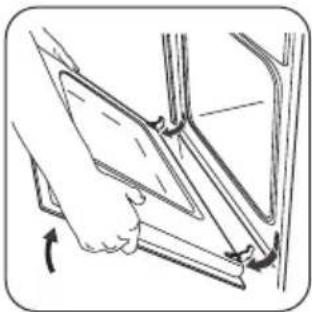

③ Sulje uunin luukku noin 45 asteen kulmaan. Vedä luukkua sen jälkeen eteenpäin ja irrota se pai-kaltaan.

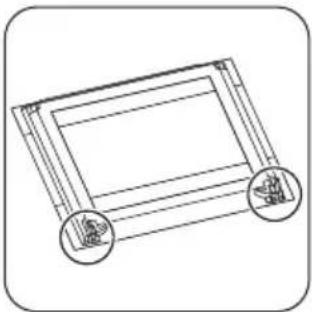

4 Aseta uunin luukku ta- saiselle alustalle pehmeän kankaan päälle.

⑤ Vapauta lukitusjärjestelmä, jotta voit irrottaa sisälasin.

7 Käännä kiinnittimiä 90° ja vedä ne irti paikoiltaan.

8 Nosta lasilevyt pois paikaltaan yksi kerrallaan. Aloita ensimmäisestä levystä ylhäältä katsottuna.

Puhdista lasit vedellä ja miedolla puhdistusaineella. Kui- vaa huolellisesti.

Luukun ja lasilevyjen kiinnittäminen takaisin paikalleen Asenna lasilevyt päinvastaisessa järjestyksessä luukun puhdistamisen jälkeen.

Varmista, että lasit tulevat oikeaan järjestykseen kuvan mukaisesti. Keskimmäisessä lasilevyssä on koristeellinen kehys. Kun asennat ensimmäisen levyn, lasin merkintöjen on oltava ulkopuolella. Varmista, ettei lasilevyn kehys ole karkea siihen koskiessa.

Tarkista, että sisemmät lasilevyt tulevat oikein pai-koilleen kuvan mukaisesti.

Uunin lamppu

Varoitus! Sähköiskun vaara!

Ennen uunin lampun vaihtamista:

• Katkaise virta uunista.
• Irrota sulakkeet sulaketaulusta tai katkaise virta pääkytkimestä.

i Laita uunin pohjalle pyyhe, jotta lamppu tai suojalasi eivät rikkoudu, jos ne vahingossa putoavat.

Uunin lampun vaihtaminen/suojalasin puhdistaminen

1. Irrota suojalasi kiertämällä sitä vastapäivään.

Käyttöhäiriöt

1. Puhdista suojalasi.
2. Vaihda tilalle uunin lamppu, jonka lämmönkestävyys on 300 °C.
3. Kiinnitä suojalasi paikalleen.

Ongelma Mahdollinen syy Korjaustoimenpide
Uuni ei kuumene.	Uunia ei ole kytketty toimintaan.	Kytke uuni toimintaan.
Uuni ei kuumene. Kelloa ei ole asetettu.	Aseta kello.
Uuni ei kuumene.	Tarvittavia asetuksia ei ole tehty.	Tarkista asetukset.
Uuni ei kuumene.	Sulaketaulun sulake on palanut.	Tarkista sulake. Jos sulake pala auseita kertoja, ota yhteys sähköasen- tajaan.
Uunin valo ei syty.	Uunin lamppu on palanut.	Vaihda uunin lamppu.
Pyrolyysitoiminto ei käynnisty (aika- näytössä näkyy "AS").	Kannatinkiskoja / uunin kannattimia ei ole poistettu.	Poista kannatinkiskot / uunin kan- nattimet.
Aikanäytössä näkyy "Pyro".	Uuni vaatii pyrolyysipuhdistuksen.	Käynnistä pyrolyysipuhdistus.
Näytössä näkyy virhekoodi, jota ei ole luettelossa.	Elektroninen virhe. Katkaise ja kytke virta uudelleen lait- teeseen sulakkeen tai sulaketaulun turvakytkimen avulla. Jos näytössä näkyy uudelleen virheviesti, ota yh- teyttä valtuutettuun huoltoliikkee- seen.
Ruokien päällä ja uunin sisällä on höyryä ja kosteutta.	Ruoka on jätetty uuniin liian pitkäksi ajaksi.	Älä jätä ruokia uuniin 15–20 minuut- tia pitemmäksi ajaksi kypsennyksen jälkeen.

Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai valtuutettuun huoltoliikkeeseen.

Huoltoliikkeen vaatimat tiedot on merkitty arvokilpeen. Arvokilpi sijaitsee uunin sisäosan etukehyksessä.

Suosittelemme, että kirjoitat tiedot tähän:

Malli (MOD.) ....

Tuotenumero (PNC) ....

Sarjanumero (S.N.) ....

Asennus

Varoitus! Lue luku "Turvallisuusohjeet".

Sähköliitäntä

Sähköasennus

Varoitus! Sähköliitäntä on annettava ammattitaitoisen sähköasentajan tehtäväksi.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä.

Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

i Valmistaja ei vastaa vahingoista, ellei kappaleessa Turvallisuus esitettyjä turvallisuusohjeita ole noudatettu.

Laitteen mukana toimitetaan pistoke ja virtajohto.

Pakkausmateriaalit

Materiaalit, joissa on symboli ovat kierratettäviä. Vie pakkausmateriaalit kullekin materiaalille tarkoitettuun keräysastiaan.

Laitteen käytöstäpoisto

1. Irrota pistoke pistorasiasta.
2. Leikkaa johto irti ja hävitä se.
3. Irrota luukun lukitus. Tällä tavoin estät lasten loukkuunjäämisen laitteen sisälle. Tukehtumisvaara.
