KÄYTTÖOHJE KP-41PZ1E SONY

Kiitos että valitsit tämän Sony-taustaprojektori.

Ennen television käynnistämistä lue nämä käyttöohjeet tarkasti ja säilytä ne tulevaa käyttöä varten.

Miten lukea tätä ohjekirjaa:

Käyttöohjeet

FI

  • Lue Perustoiminnot, kun haluat asentaa taustaprojektori ja tutustua sen perustoimintoihin.

  • Lue Lisätoiminnot, kun haluat tietää enemmän taustaprojektori lisäpiirteistä.
    • Tämän ohjekirjan symbolit:

  • Il fitus mahdollisesta vaarasta
    • Täätä tietoa

  • Triba toiminnasta
    • 1, 2 ... Seurattavien ohjeiden järjestys
  • Kaukosäätimen tummennetut painikkeet ovat ne painikkeet, joita on painettava ohjeiden mukaan järjestyksessä eri toimintojen tulostamiseksi.
  • Ohjeiden lopputulos.
  • Ojeet jatkuvat seuraavalla sivulla lopputulokseen.

SONY KP-41PZ1E - Käyttöohjeet - 1

Turvaohjeita

Televisiot toimivat erittäin suurella jännitteellä. Välttyäksesi tulipalon tai sähköiskun vaaralta noudata alla esitettyjä turvaohjeita.

SONY KP-41PZ1E - Turvaohjeita - 1

Yleinen turvallisuus

  • Älä vie taustaprojektori sateeseen tai kosteaan paikkaan.
  • Älä avaa takalevyä.
  • Oman turvallisuutesi vuoksi käänny kaikissa huoltotoimissa ammattitaitoisen henkilökunnan puoleen.

SONY KP-41PZ1E - Yleinen turvallisuus - 1

Turvallinen asennus

  • Älä asenna taustaprojektori kuumaan, kosteaan tai kovin pölyiseen paikkaan.
  • Älä tuki tai peitä tuuletusaukkoja. Jätä laitteen ympärille vähintään 10 cm tilaa ilmankiertoa varten.
  • Älä asenna taustaprojektori paikkaan, jossa se voi olla alttiina mekaaniselle tärinälle.
  • Käytä taustaprojektori alla vain sellaista pöytää tai jalustaa, joka on suunniteltu kestämään taustaprojektori painon.
  • Jotta kuva olisi selkeä, älä päästä ruutuun suoraa keinovaloa tai auringonvaloa. Jos mahdollista, käytä katosta suoraan alas suunnattua kohdevalaistusta.
  • Siirrettyäsi taustaprojektori suoraan kylmästä lämpimään, tai jos huoneenlämpö on muuttunut äkisti, kuva saattaa tulla epäselväksi tai värit näkyä huonosti kuvan joissain osissa. Tämä johtuu siitä, että kosteus on tiivistynyt television sisällä oleviin peileihin tai linsseihin. Anna kosteuden haihtua, ennen kuin käytät laitetta.

SONY KP-41PZ1E - Turvallinen asennus - 1

Turvallinen käyttö

  • Älä käytä taustaprojektori millään muulla kuin 220-240 V vaihtovirtajännitteellä, 50 Hz.
  • Älä käytä taustaprojektori, jos jotakin nestettä tai jokin esine on joutunut sisään laitteen tuuletusaukoista. Tarkistuta laite välittömästi.
  • Ympäristönsuojelu- ja turvallisuussyistä emme suosittele taustaprojektori jättämistä valmiustilaan, kun sitä ei käytetä. Kytke se irti sähköverkosta.
  • Älä sammuta taustaprojektori vetämällä virtajohdosta. Irrota pistoke pistorasiasta.
  • Ukkosmyrskyn aikana irroita sekä verkkojohto että antenni. Salamanisku saattaa vaurioittaa taustaprojektori.
  • Pysäytyskuvan pitkäaikainen näyttö, esimerkiksi videopeliä pelattaessa tai tietokonetta käytettäessä, samoin kuin pitkäaikainen käyttö kuvasuhteella 4:3 saattaa vahingoittaa kuvaputkea. Välttyäksesi tältä, pidä kuvan kontrastitaso alhaisena.

SONY KP-41PZ1E - Turvallinen käyttö - 1

Kunnossapidosta

  • Puhdista television ruutu ainostaan pehmeällä, nukkaamattomalla liinalla. Älä käytä minkäänlaisia liuottimia!. Älä koskaan käytä puhdistukseen liuottimia tai tinneriä.
  • TV:n sisään joutunut pöly ja nikotiini saattavat aiheuttaa laitteen liiallista lämpenemistä. Ajan mittaan niistä muodostuu turvallisuusriski ja laitteen käyttöikä lyhenee. Siksi onkin suositeltavaa huollattaa televisio vähintään viiden vuoden välein.
  • Vältä ruudun koskettamista ja varo naarmuttamasta pintaa kovilla esineillä.

Miten lukea tätä ohjekirjaa 163 Turvaohjeita 164

Perustoiminnot

Yleiskuvaus

Toimitettujen varusteiden tarkastus 166
Taustaprojektori painikkeiden kuvaus 166
Kaukosäätimen painikkeiden kuvaus 167

Ensimmäinen päällekytkentä

Askel 1 - Asennus

Paristojen asennus kaukosäätimeen 168
Taustaprojektorin kiinnitys 168
Antennin liittäminen 169
Taustaprojektori päällekytkentä 169

Askel 2 - Perusohjelmointi

Kielen valinta 170
Kanavien automaattinen viritys kaukosäätimen avulla 171
Kanavien vaihto 172

Lisätoiminnot

Lisäohjelmointi

Värien kohdistussäätö (konvergenssi) 173
Kanavien automaattinen viritys 174

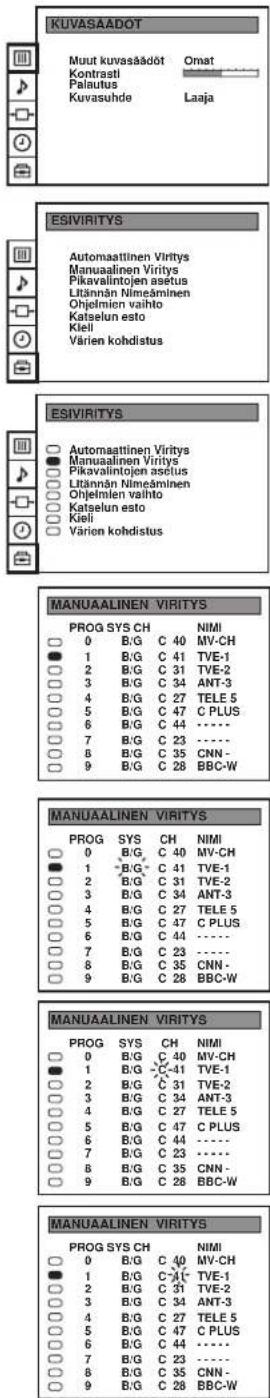

Kanavien manuaalinen viritys 175
"Pikavalintojen asetus"-toiminto 176
Lapsilukko 177
Kanavien ohittaminen 178
Kanavien nimeäminen 179

Television lisätoiminnot

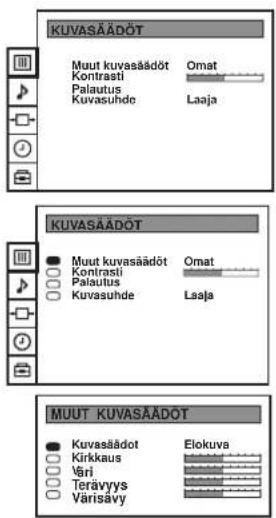

Kuvasäädöt 180
Näyttötoiminnan vaihtaminen 181
Äänisäädöt 182

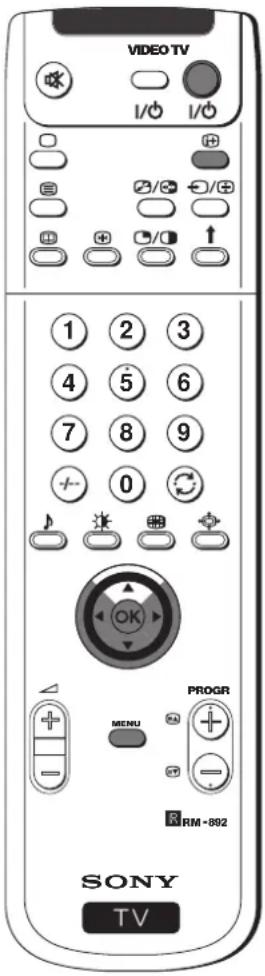

Uniajastimen käyttö 184

Teksti-tv

Teksti-tv:n katselu 185

Lisäliitännät

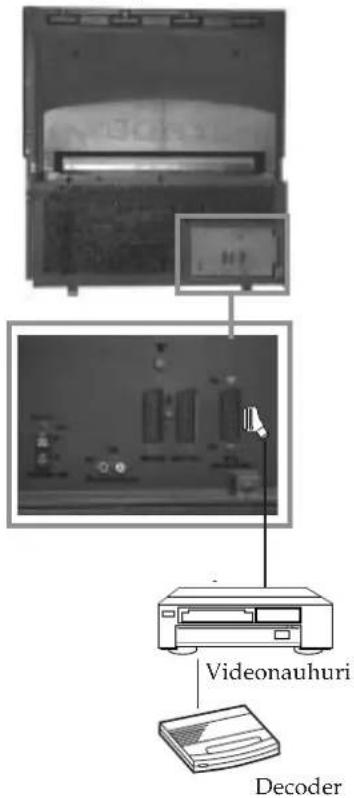

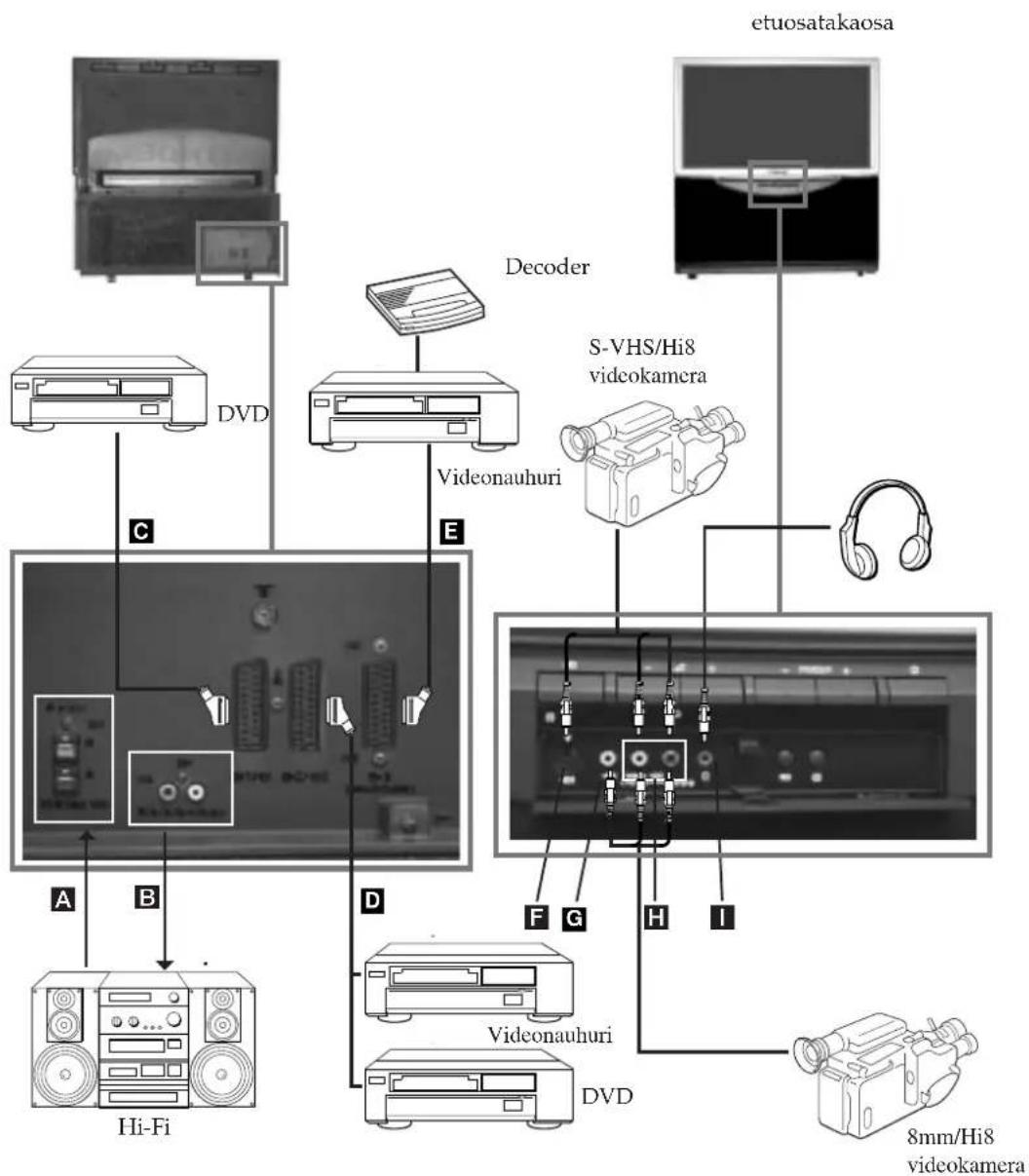

Lisälaitteiden kytkentä 186
Lisälaitteiden käyttö 187
Smartlink 188
Muiden Sony-laitteiden käyttö kauko-ohjaimella.... 188
Euroliittimien ulostulosignaalin valinta....189
"Liitännän Nimeäminen"- toiminto 190

Lisätietoa

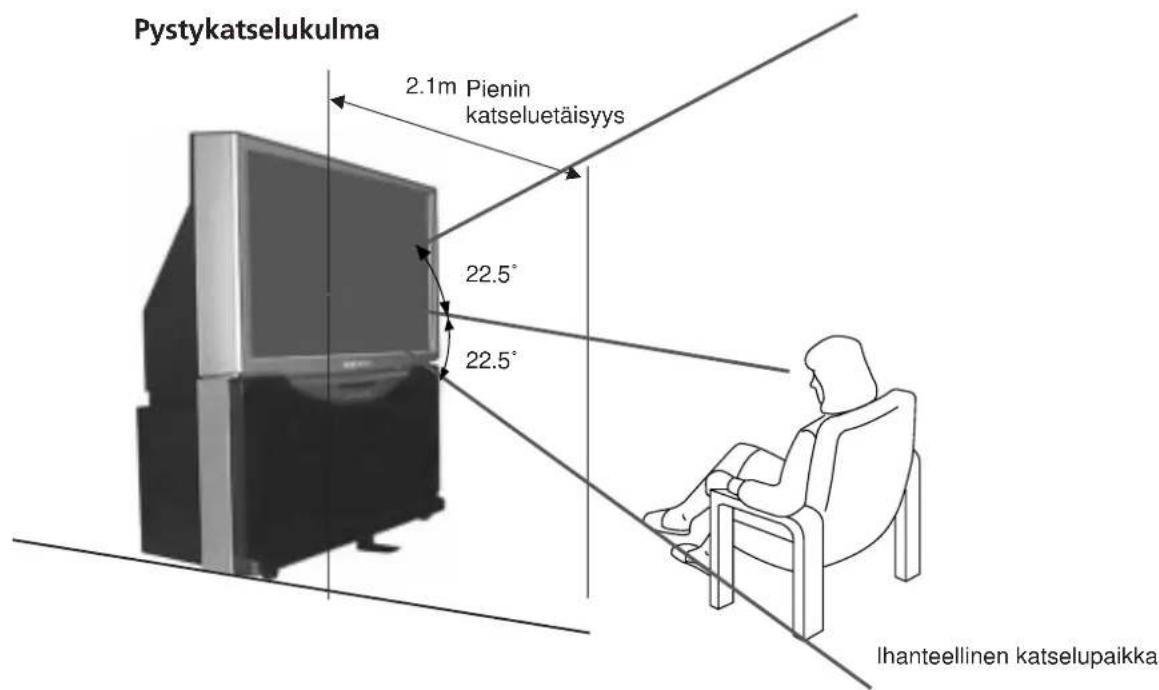

Ihanteellinen katselupaikka 191

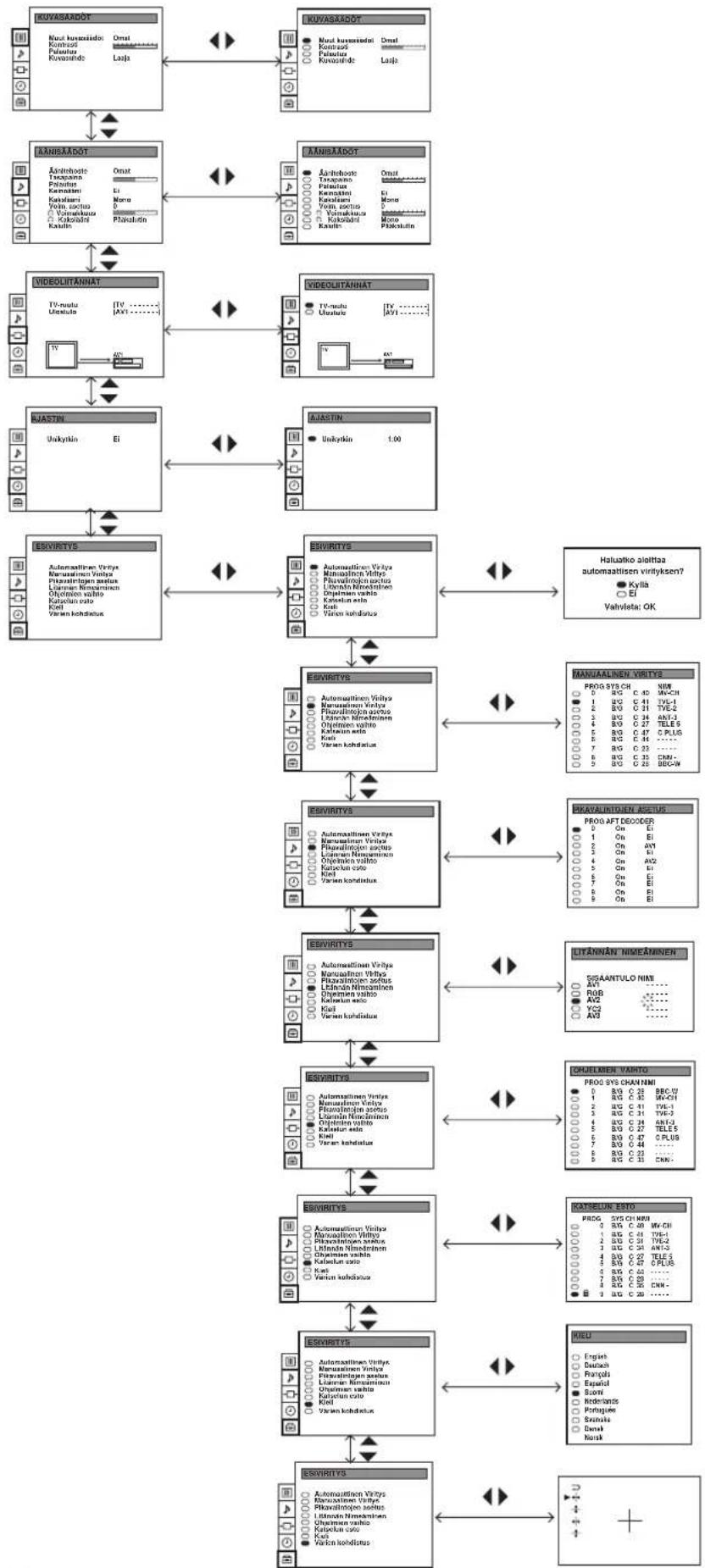

Nopea valikko-opas 192
Tekniset tiedot 193
Vianetsintä....194

Toimitettujen varusteiden tarkastus

VIDEO TV 1 2 3 4 5 6 7 8 9 + 0 + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

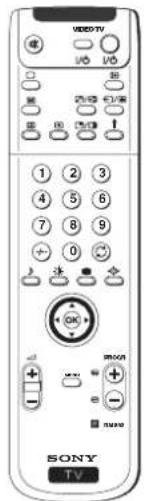

Yksi kaukosäädin (RM-892)

SONY KP-41PZ1E - Toimitettujen varusteiden tarkastus - 2
Kaksi paristoa (R6 tyyppiä)

SONY KP-41PZ1E - Toimitettujen varusteiden tarkastus - 3
Kiinnittäjä

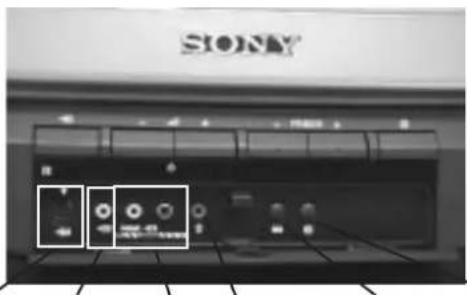

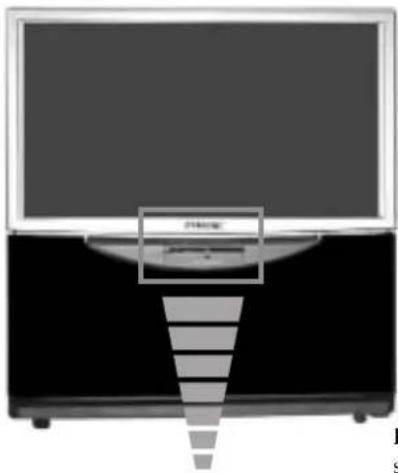

Taustaprojektori painikkeiden kuvaus

SONY KP-41PZ1E - Taustaprojektori painikkeiden kuvaus - 1

Sisäänlu- lolähteen Äänen Valmiustilan valinta- painike säätö- painikkeet (valitsee tv- ilmaisin kanavan)

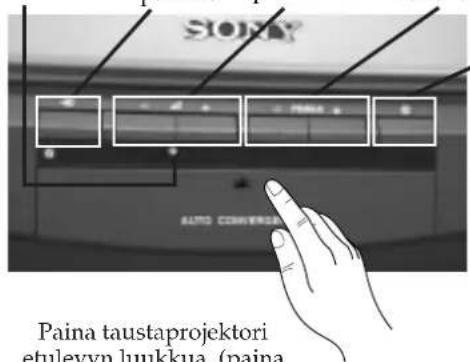

STORY AUTO CONVERSE Paina taustaprojektori etulevyn luukkua, (paina

Paina taustaprojektori etulevyn luukkua, (paina nuolen kohdalta ↓), jotta painikkeet tulevat näkyviin.

On/Off-kytkin

SIONAY

S-video liittymä
Phono- ja video liittymä
Audio- laitteiden liittymä

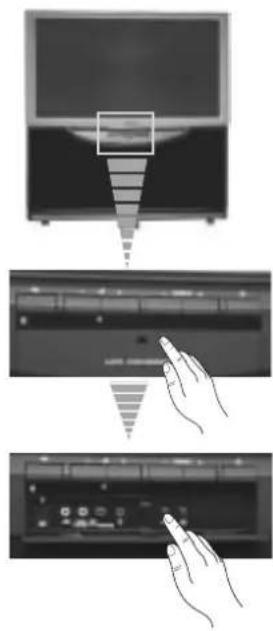

Automaattisen virityksen painike
Automaattisen konvergenssi painike
Korvakuulokkeiden liittymä

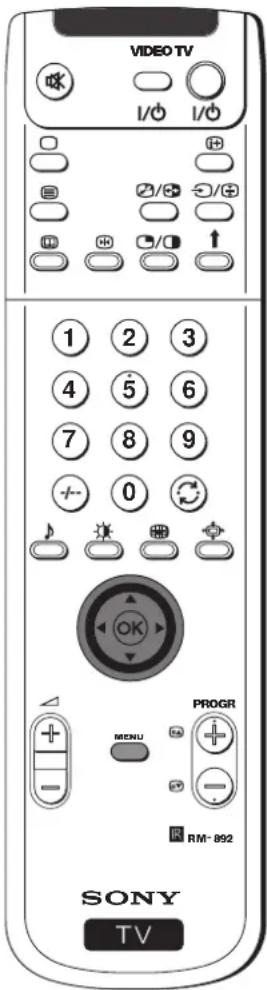

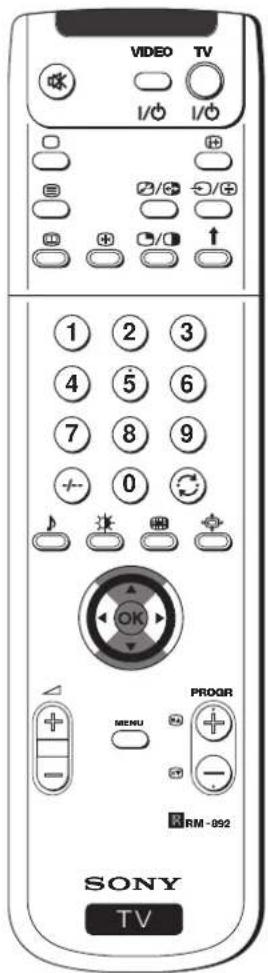

Kaukosäätimen painikkeiden kuvaus

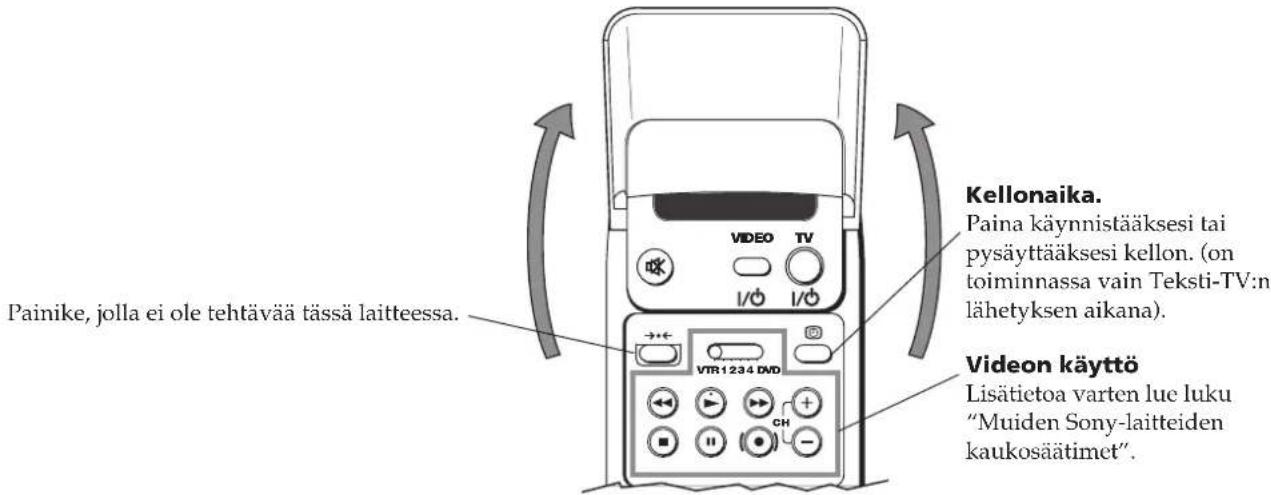

Kellonaika. Paina käynnistääksesi tai pysäyttääksesi kellon. (on toiminnassa vain Teksti-TV:n lähetyksen aikana). Videon käyttö Lisätietoa varten lue luku "Muiden Sony-laitteiden kaukosäätimet".

Äänen vaientaminen

Paina painiketta äänen vaientamiseksi. Paina uudelleen äänen palauttamiseksi.

Videon käynnistys/sulkeminen.

Paina käynnistääksesi tai sulkeaksesi videoon.

Tv:n toiminnan valinta

Paina painiketta teksti-tv:n poistamiseksi näytöstä tai videoyhteyden peruuttamiseksi.

Teksti-tv:n valinta

Paina painiketta teksti-tv:n toiminnon alkamiseksi.

Painikkeet, joilla ei ole tehtävää tässä laitteessa.

Kanavien valinta

Paina painiketta kanavien valintaa varten.

Kaksinumeroisia kanavia varten, esim. 23, paina ensin -/- ja sitten numeronäppäimiä 2 ja 3.

Jos ensimmäinen painamasi numero on vääärä, paina kuitenkin toista numeroa (0-9) ja seuraavaksi paina uudelleen painiketta -/ - ja haluamiasi numeronäppäimiä.

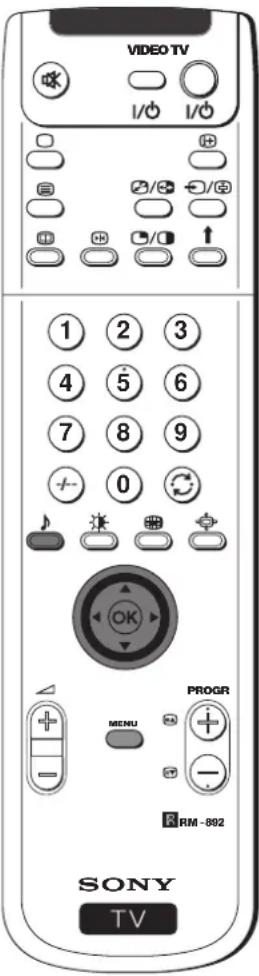

Äänitilan valinta

Paina painiketta vaihtaaksesi äänen toimintatapaa.

Kuvatilan valinta

Paina painiketta vaihtaaksesi kuvan toimintatapaa.

Äänen voimakkuuden säätö

Paina painiketta äänen voimakkuuden säätämiseksi.

Kaikkia värillisiä painikkeita, ja vihreitä symbooleja, käytetään niin television toimintoja varten, kuin teksti-tv:n katselussa. Tarkempaa tietoa varten lue tämän ohjekirjan luku "Teksti-tv:n katselu".

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 MENU PROGB RM-892 SONY TV

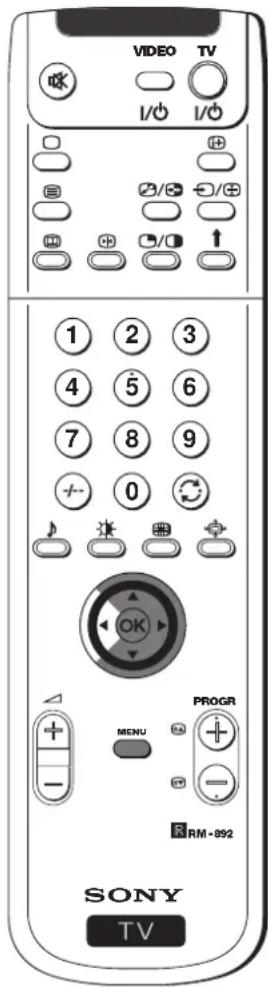

Taustaprojektori väliaikainen sammuttaminen

Paina painiketta vastaanottimen väliaikaista sammuttamista varten, (valmiustilan ilmaisin 📍 syttyy televisiossa). Paina uudelleen painiketta, kun haluat palauttaa vastaanottimen valmiustilasta tavalliseen toimintaan.

Energian säästämiseksi suosittelemme taustaprojektori kytkemistä pois, kun laitetta ei käytetä.

Kun on kulunut 15-30 minuuttia ilman tv-signaalia ja ilman minkään painikkeen painamista, laite kytkeytyy automaattisesti valmiustilaan.

Kuvaruudun tietojen näyttö

Paina painiketta nähdäksesi kaikki kuvaruudun tiedot. Peruuta painamalla uudelleen.

Sisääntulolähteen valinta

Paina painiketta niin monta kertaa, kunnes haluamasi sisääntulolähteen symboli ilmaantuu kuvaruutuuun.

Paluu kanavalle, joka oli viimeksi kuvaruudussa

Paina painiketta palauttaaksesi viimeksi valittu kanava, (joka oli kuvaruudussa vähintään 5:n sekunnin ajan).

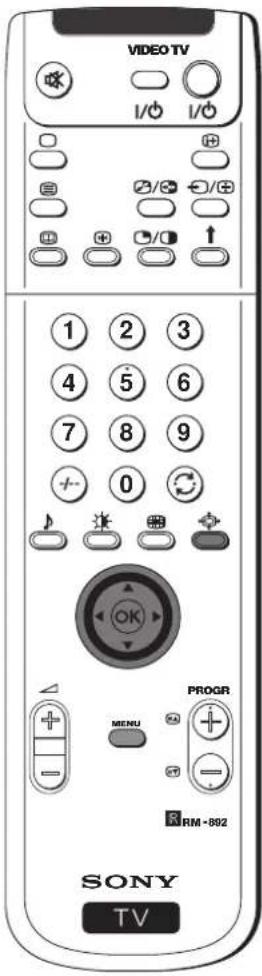

Kuvasuhteen valinta

Kuvaruudun kuvasuhteen valinta. Paina useita kertoja vaihtaaksesi kuvaruudun kokoa.

Tämä painike toimii vain teksti-tv:tä katsottaessa.

Se toiminto 📄 joka on yhteydessä tähän painikkeeseen, ei toimi tâsså televisiossa.

Valikon valitsemista varten paina nuolirinkiä.

▲ Askel ylös

▼ Askel alas

Edelliseen valikkoon tai valintaan Seuraavaan valikkoon tai valintaan

OK Valinnan vahvistus

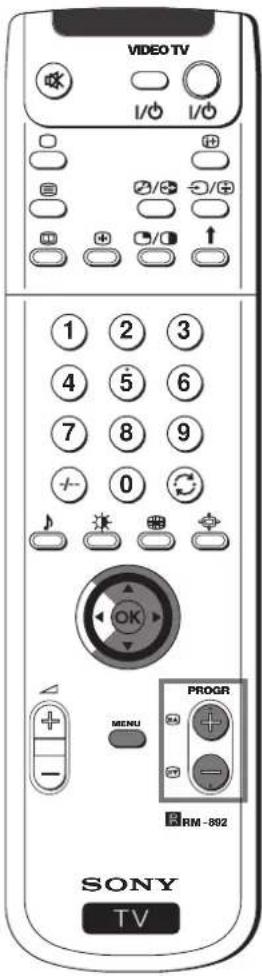

Kanavien valinta

Paina painiketta, kun haluat valita edellisen tai seuraavan kanavan.

Valikkosysteemin aktivointi

Paina painiketta saadaksesi valikon kuvaruutuun. Paina uudestaan poistaaksesi sen ja jotta tavallinen tv-toiminta palautuu.

Ensimmäinen päällekytkentä - Asennus

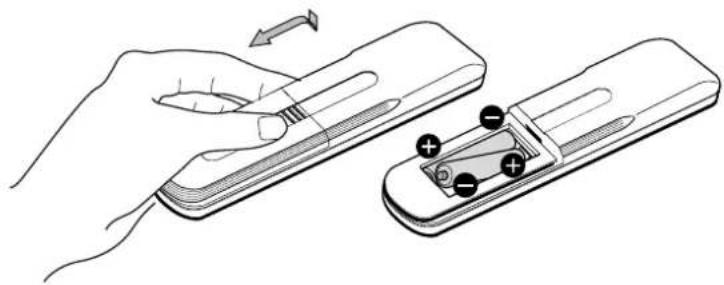

Paristojen asennus kaukosäätimeen

Pidä huolta, että asetat paristot oikeaan suuntaan ottaen huomioon niiden polarisoitumisen. Pidä huolta siitä, että käytetyt paristot hävitetään luontoystävällisellä tavalla.

SONY KP-41PZ1E - Paristojen asennus kaukosäätimeen - 1

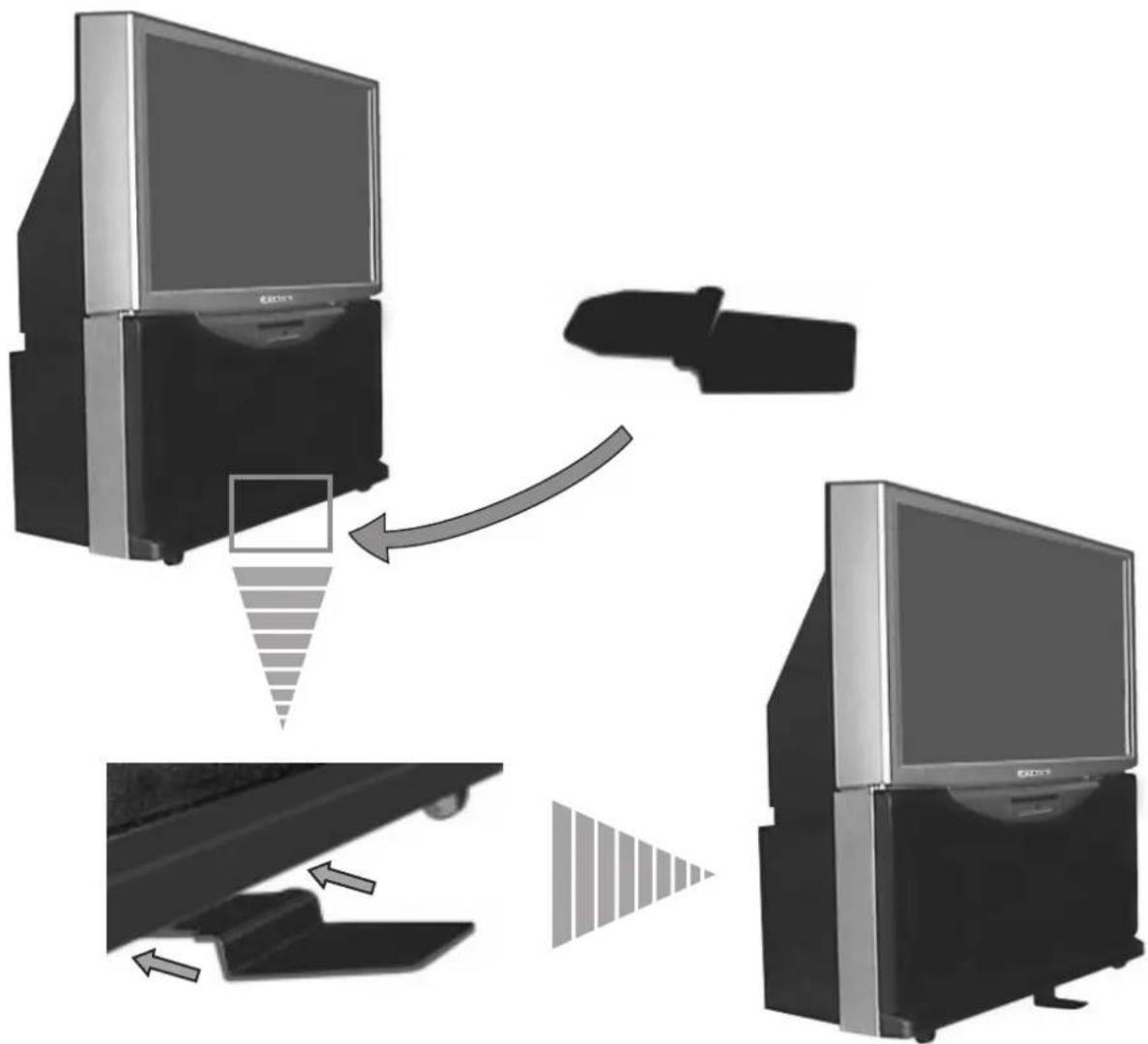

Taustaprojektorin kiinnitys

Turvasyistä voit kiinnittää taustaprojektorin mukana olevalla kiinnittimellä.

Aseta kiinnitin laitteen alaosassa olevaan aukkoon, seuraavien ohjeiden mukaan.

SONY KP-41PZ1E - Taustaprojektorin kiinnitys - 1

Ensimmäinen päällekytkentä - Asennus

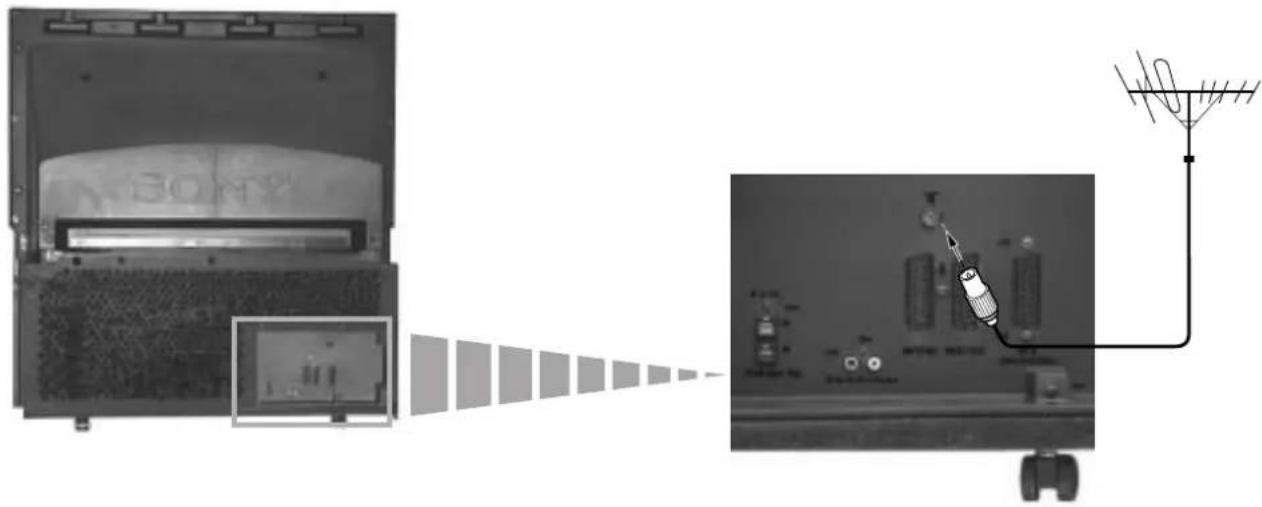

Antennin liittäminen

SONY KP-41PZ1E - Antennin liittäminen - 1

Kytke antenni vastaanottimen takana olevaan 71 liitäntäkantaan.

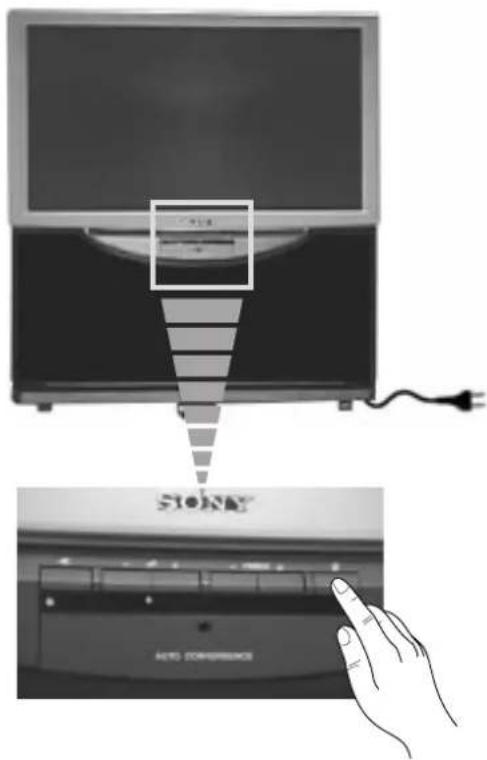

Taustaprojektori päällekytkentä

SONY KP-41PZ1E - Taustaprojektori päällekytkentä - 1

Kytke television pistoke sähköverkon pistorasiaan (220-240V vaihtovirta, 50Hz).
Paina Ⓜn/Off-kytkintä taustaprojektori etuosassa.

Ensimmäinen päällekytkentä - Perusohjelmointi

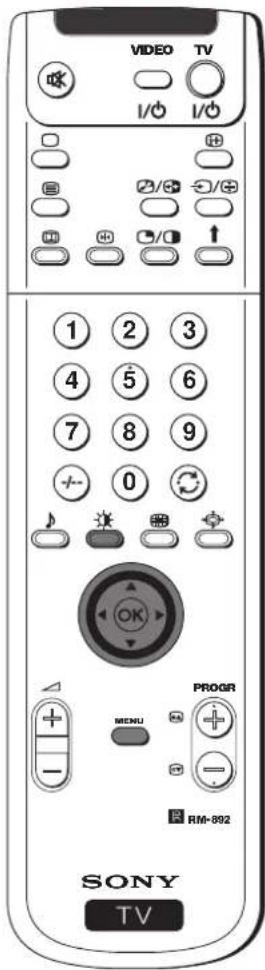

Kielen valinta

Käytä tätä toimintoa vaihtaaksesi kielen kuvaruudun valikossa.

Kun kytket taustaprojektori ensimmäisen kerran päälle ilmaantuu valikko LANGUAGE (KIELI) automaattisesti kuvaruutuuun. Jos kuitenkin myöhemmin haluat vaihtaa valikoiden kielen, valitse ensin valikko ☐ (ESIVIRITYS) ja siinä valikko Kieli ja suorita seuraavat toiminnot.

SONY KP-41PZ1E - Käytä tätä toimintoa vaihtaaksesi kielen kuvaruudun valikossa. - 1

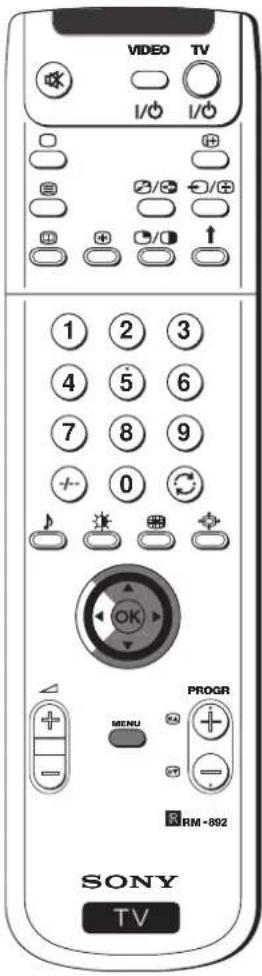

1 Paina ① on/off-painiketta kytkeäksesi vastaanottimen päälle. Kun painat ensimmäisen kerran on/off-painiketta, ilmaantuu valikko LANGUAGE (KIELI) automaattisesti taustaprojektori kuvaruutuun.

LANGUAGE ● English ○ Deutsch ○ Francaise ○ España ○ Suomi ○ Nederlands ○ Português ○ Svenaika ○ Dansk ○ Norsk Select Language: ▲▼ Confirm: OK

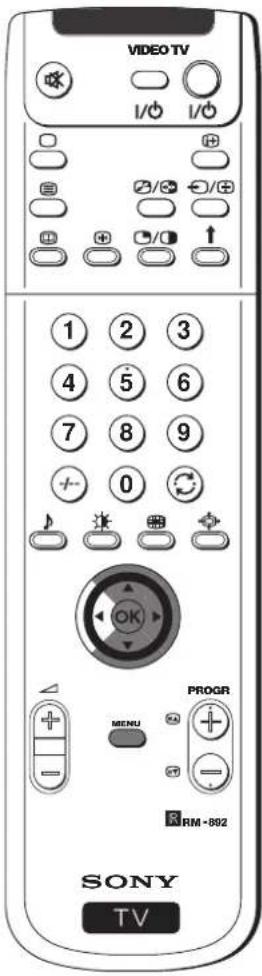

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK MENU PROGR RM-892 SONY TV

2 Kielen valitsemiseksi paina kaukosäätimen nuolirinkiä ▼ tai ▲, ja seuraavaksi paina OK-painiketta vahvistaaksesi valinnan.

KIELI English Deutsch Français Español Suomi Nederlands Portugues Svenska Dansk Norsk Valitse kiel: ▲▼ Vahvista: OK

Valikko Automaattinen Viritys ilmaantuu taustaprojektori kuvaruutuu valitulla kielellä.

Haluatko aloittaa automaattisen virityksen? ● Kyllä ○ Ei Vahvista: OK

SONY KP-41PZ1E - Käytä tätä toimintoa vaihtaaksesi kielen kuvaruudun valikossa. - 6

Kanavien automaattinen viritys kaukosäätimen avulla

On tarpeellista virittää televisio, jotta se vastaanottaa eri kanavia (television lähetysasemia). Suorita seuraavat toiminnot, jotta taustaprojektori etsii ja tallentaa automaattisesti kaikki saatavilla olevat kanavat.

Kun ensin olet valinnut kielen, ilmaantuu uusi valikko kuvaruutuuun, jonka avulla voit virittää taustaprojektori automaattisesti. Jos kuitenkin haluat myöhemmin muuttaa tai toistaa kanavien virityksen, (esim. muuton jälkeen), valitse ensin valikko (ESIVIRITYS) ja siinä valikko Automaattinen Viritys ja menettele allaolevien ohjeiden mukaan, tai lue tämän ohjekirjan luku "Kanavien automaattinen viritys".

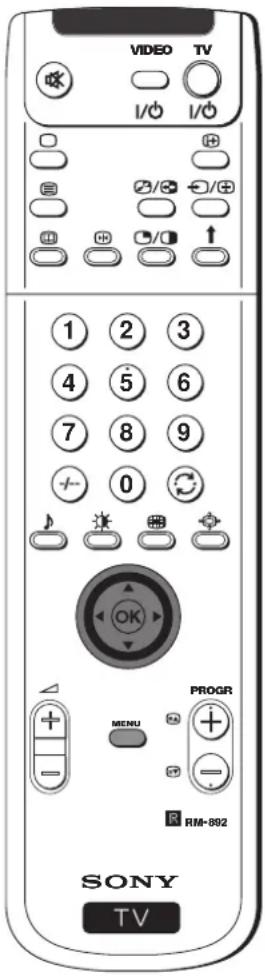

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK PROOR MENU RM-892 SONY TV

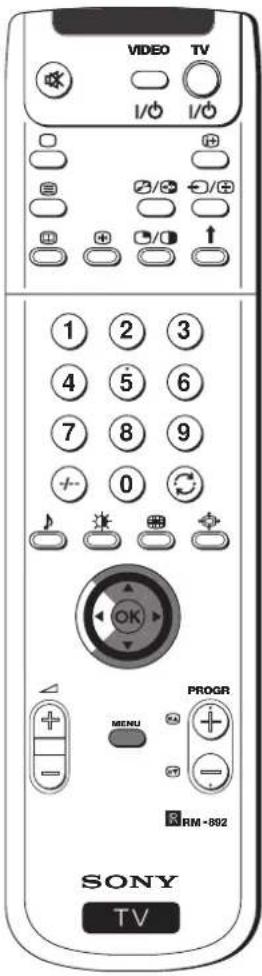

1 Paina kaukosäätimen OK-painiketta, jotta valitset Kyllä. Kuvaruutuuun ilmestyy uusi valikko, jossa pyydetään varmistamaan, että antenni on kytketty hyvin liitäntäkantaan.

2 Varmista että antenni on kytketty hyvin ja paina sitten OK-painiketta.

Automaattinen viritys alkaa ja virityksen aikana kuvaruudussa vilkkuu sana "AUTOMAATTINEN VIRITYS".

SONY KP-41PZ1E - Kanavien automaattinen viritys kaukosäätimen avulla - 2

Tämä prosessi voi kestää muutamia minuutteja. Älä paina mitään painiketta etsinnän ollessa käynnissä.

Kun automaattinen viritys on päättynyt ilmaantuu kuvaruutuu valikko Ohjelmien Vaihto.

Huomio: • Jos haluat pysäyttää automaattisen viritysprosessin, paina kaukosäätimen MENU-painiketta.

- Jos pysäytät automaattisen viritysprosessin painamalla MENU-painiketta, ei kuvaruutuun ilmaannu automaattisesti valikko Kanavien Vaihto.

SONY KP-41PZ1E - Kanavien automaattinen viritys kaukosäätimen avulla - 3

SONY KP-41PZ1E - Kanavien automaattinen viritys kaukosäätimen avulla - 4

SONY KP-41PZ1E - Kanavien automaattinen viritys kaukosäätimen avulla - 5

OBJELMIEN VAIHTO PROG SYS CH NIMI ● 0 B/G C 28 BBC-W ○ 1 B/G C 40 MV-CH ○ 2 B/G C 41 TVE-1 ○ 3 B/G C 31 TVE-2 ○ 4 B/G C 34 ANT-3 ○ 5 B/G C 27 TELE 5 ○ 6 B/G C 47 TPLUS ○ 7 B/G C 44 ... ○ 8 B/G C 23 ... ○ 9 B/G C 35 CNN - Valitise PROG: ▲▼ + OK Poistu: MENU

SONY KP-41PZ1E - Kanavien automaattinen viritys kaukosäätimen avulla - 7

Ensimmäinen päällekytkentä - Perusohjelmointi

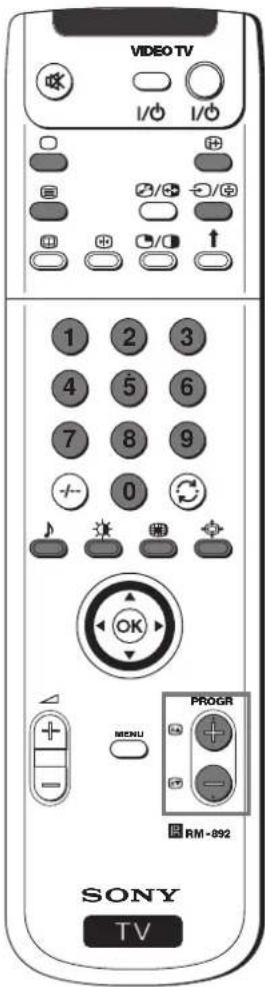

Kanavien vaihto

Kun kaikki kanavat (television lähetyasemat) on haettu ja viritetty, ilmaantuu uusi valikko automaattisesti kuvaruutuuun, joka antaa mahdollisuuden vaihtaa television kanavien järjestystä.

Jos kuitenkin myöhemmin haluat vaihtaa kanavien järjestystä, valitse ensin valikko (ESIVIRITYS) ja siinä valikko Ohjelmien Vaihto ja suorita tämän luvun b-kohdassa mainitut toiminnot.

a) Jos et halua vaihtaa kanavien järjestystä:

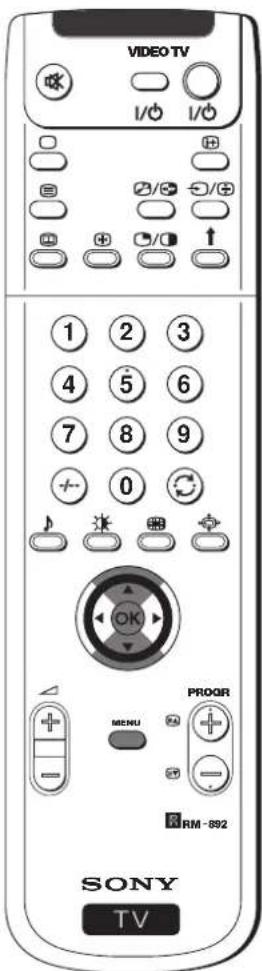

VIDEO-TV I/O I/O 1 2 3 4 5 6 7 8 9 + - 0 OK PROGR MENU ARM-892 SONY TV

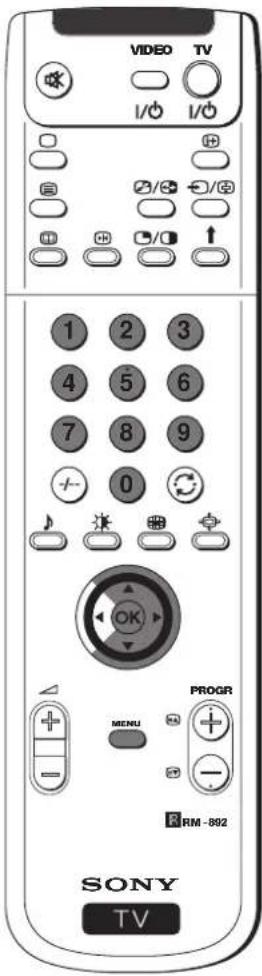

1 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta television tavallinen toiminta palautuu.

Taustaprojektori on toimintavalmis.

b) Jos haluat vaihtaa kanavien järjestyksen:

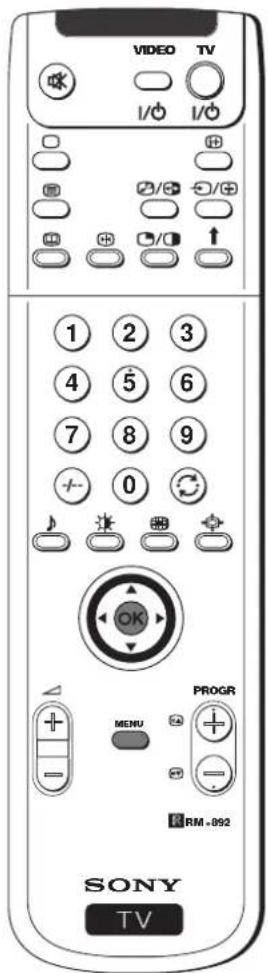

1 Paina kaukosäätimen nuolirinkiä ▼ tai ▲, valitaksesi sen kanavan (television lähetysaseman), jonka järjestysasemaa haluat vaihtaa ja seuraavaksi paina OK- painiketta.

2 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen uuden kanavanumeron, jolle haluat siirtää valitsemasi kanavan, ja seuraavaksi paina OK-painiketta.

Valittu kanava siirtyy uuteen kanava-asemaan ja muut kanavat vaihtavat paikkaansa vastaavasti.

3 Toista kohdat 1 ja 2, jos haluat vaihtaa television muiden kanavien paikkaa.

4 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Taustaprojektori on toimintavalmis.

OBJELMIEN VAIHTO PROG SYS CH NMI ● 0 B/G C 28 BBC-W ○ 1 B/G C 40 MV-CH ○ 2 B/G C 41 TVE-1 ○ 3 B/G C 31 TVE-2 ○ 4 B/G C 34 ANT-3 ○ 5 B/G C 27 TELE 5 ○ 6 B/G C 47 C PLUS ○ 7 B/G C 44--------. ○ 8 B/G C 23--------. ○ 9 B/G C 35 CNN - Valitise PROG: ▲▼ + OK Polistu: MENU

OHJELMIEN VAIHTO PROG SYS CH NIMI 0 B/G C 28 BBC-W 1 B/G C 40 MV-CH 2 B/G C 41 TVE-1 3 B/G C 31 TVE-2 4 B/G C 34 ANT-3 5 B/G C 27 TELE 5 6 B/G C 47 C PLUS 7 B/G C 44 ···· 8 B/G C 23 ···· 9 B/G C 35 CNN - Valise PROG: ▲▼ + OK Postu: MENU

OHJELMIEN VAIHTO SYS CH NIMIPROG 0 B/G C 40 MY-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ... 7 B/G C 23 ... 8 B/G C 35 CNN- 9 B/G C 28 BBC-W Valitise paikka: ▲▼ Vahvisia: OK

Värien kohdistussäätö (Konvergenssi)

Johtuen maan magneettikentän vaikutuksesta, voi kuva näkyä epäselvänä, siten että kuvassa olevien kohteiden reunojen ympärillä näkyy värisotkua. Tässä tapauksessa toimi seuraavien ohjeiden mukaan.

SONY KP-41PZ1E - Värien kohdistussäätö (Konvergenssi) - 1

Punaisten, vihreiden ja sinisten juovien konvergointi.

1 Paina taustaprojektorin etulevyn luukkussa olevaa ↓merkkiä, jotta kojetaulu tulee näkyviin.
2 Paina taustaprojektorin painiketta.

Värien kohdistustoiminto on käynnissä noin 30 sekunnin ajan. Kun valkoinen risti poistuu kuvaruudusta, taustaprojektori on toimintavalmis.

Huomaa:

Värien kohdistusmenetelmä ei toimi silloin kun:

  • televisio ei saa tulosignaalia.
  • television tulosignaali on heikko.
  • television kuvaruutuun osuu kirkas kohdevalo tai suora auringonvalo.
  • katsot teksti-tv-lähetystä.

Jos haluat tarkemman värien kohdistuksen

SONY KP-41PZ1E - Jos haluat tarkemman värien kohdistuksen - 1

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼ valitaksesi symbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS – valikko tulee näkyviin.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Värien Kohdistus ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen "juovan" (punaiset ja siniset vaaka- tai pystysuorat kuvan osaviivat), jota haluat säätää:

←: punainen pystyjuova (vasen/oikea-säätö)
12 : punainen vaakajuova (ylös/alas-säätö)
← : sininen pystyjuova (vasen/oikea-säätö)
12 : sininen vaakajuova (ylös/ alas-säätö)

Paina OK-painiketta.

KUVASAADOT Muut kuvasaadot Omat Kontrasti Palautus Kuvasuhde Laaja

ESIVIRITYS Automaaattinen Viritys Manuaalinen Viritys Piksalvalintojen asetus Litännän Nimeäminen Ohjelmien valhto Kalselun esio Kieli Värlen kohdistus

5 Paina nuolirinkiä ▼, ▲, ◀ tai ▶ useita kertoja, jotta valittu juova konvergoituu yhteen vihreän keskijuovan kanssa ja seuraavaksi paina OK-painiketta vahvistaaksesi säädön.
6 Säädä toiset juovat toistamalla kohdat 4 ja 5, kunnes kaikki juovat ovat päällekkäin ja muodostavat valkoisen ristin.
7 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Taustaprojektori on toimintavalmis.

SONY KP-41PZ1E - Jos haluat tarkemman värien kohdistuksen - 4

Lisätoiminnot - Lisäohjelmointi

Kanavien automaattinen viritys

Sen lisäksi että taustaprojektorin voi virittää automaattisesti, kuten on selitetty luvussa "Kanavien automaattinen viritys kaukosäätimen avulla", voidaan kaikki tarjolla olevat kanavat (television lähetysasemat) virittää ja tallentaa muistiin automaattisesti, vain painamalla yhtä taustaprojektorin painiketta ja toista painiketta kaukosäätimessä.

SONY KP-41PZ1E - Kanavien automaattinen viritys - 1

1 Paina vastaanottimen etulevyn luukkussa olevaa nuolta ↓jotta painikkeet tulevat näkyviin.

2 Pidä painiketta ➤ inettuna muutamien sekunttien ajan, kunnes kuvaruutuu un ilmestyy uusi valikko, jossa pyydetään varmistamaan, että antenni on kytketty hyvin liitäntäkantaan.

Varmista antenni johdon kiinnitys

Vahvista: OK

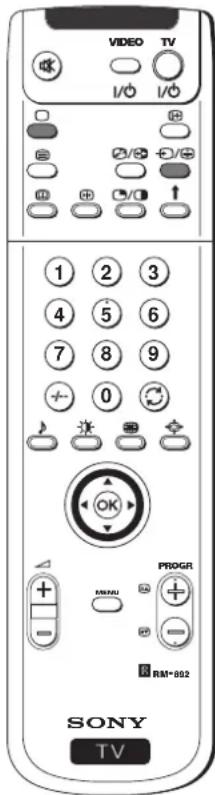

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK PROGR MENU RM-892 SONY TV

3 Varmista että antenni on kytketty hyvin ja sitten paina OK-painiketta.

Automaattinen viritys alkaa ja virityksen aikana kuvaruudussa vilkkuu sana "AUTOMAATTINEN VIRITYS".

Tämä prosessi voi kestää muutamia minuutteja. Älä paina mitään painiketta etsinnän ollessa käynnissä.

Varmista antenni johdon kiinnitys

Vahvista: OK

SONY KP-41PZ1E - Kanavien automaattinen viritys - 3

Kun automaattinen viritys on päättnynyt ilmaantuu kuvaruutuun valikko Ohjelmien vaihto:

  • Jos et halua vaihtaa kanavien järjestystä, paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta television tavallinen toiminta palautuu.
  • Jos haluat vaihtaa kanavien järjestyksen, saat lukemalla luvun "kanavien vaihto", b-kohdasa.

Huomio: Jos haluat pysäyttää automaattisen viritysprosessin, paina kaukosäätimen MENU-painiketta.

Kanavien manuaalinen viritys

Käytä tätä toimintoa virittääksesi yksitellen kanavat (television lähetyasemat) tai videotulo haluamaasi ohjelmajärjestykseen.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 + - 0 OK MENU PROGR RM-892 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼, valitaksesi 📋 symbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS – valikko ilmaantuu kuvaruutuun.
3 Paina nuolirinkiä ▼ tai ▲, valitaksesi Manuaalinen Viritys ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲, valitaksesi sen kanavan (Television lähetysaseman), jonka haluat virittää manuaalisesti ja seuraavaksi paina sitä ▶, jotta SYS – sarake ilmaantuu kuvaruutuun.
5 Paina nuolirinkiä ▼ tai ▲, valitaksesi haluamasi TV-lähetysjärjestelmä (B/G on Länsi-Euroopan maissa ja D/K on Itä-Euroopan maissa) tai videotuloa varten (AV1, AV2...), ja seuraavaksi paina sitä ▶, jotta CH- sarake ilmaantuu kuvaruutuun.
6 Paina nuolirinkiä ▼ tai ▲, valitaksesi kanavatyypin ("C" vastaa tavallista kanavaa ja "S" kaapelikanavaa) ja seuraavaksi paina sitä ▶.
7 Paina numeronäppäimiä asettaaksesi suoraan television lähetyaseman kanavan numeron, tai paina nuolirinkiä ▼ tai ▲, etsiäksesi seuraavan vapaan kanavan. Jos et halua tallentaa muistiin tätä kanavaa paina nuolirinkiä ▼ tai ▲, etsiäksesi toisen kanavan.
8 Jos haluat tallentaa tämän kanavan, paina OK-painiketta.
9 Toista kohdat 4 – 8, jos haluat virittää ja tallentaa useampia kanavia.
10 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Taustaprojektori on toimintavalmis.

KUVASAADOT Muut kuvasaadot Omat Kontrastl Palautus Kuvasuhde Laaja ESIVIRITYS Automaattinen Viritys Manuailinen Viritys Pikavalintojen asetus Ltännän Nimeäminen Ohjelmien vaihto Katselun esto Kleil Värten kohdistus ESIVIRITYS Automaattinen Viritys Manuailinen Viritys Pikavalintojen asetus Ltännän Nimeäminen Ohjelmien vaihto Katselun esto Kleil Värten kohdistus MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ---- 7 B/G C 23 ---- 8 B/G C 35 CNN - 9 B/G C 28 BBC-W MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ---- 7 B/G C 28 BBC-W MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ..... 7 B/G C 23 ..... 8 B/G C 35 CNN - 9 B/G C 28 BBC-W MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 TCE PLUS 6 B/G C 44 ..... 7 B/G C 23 ..... 8 B/G C 35 CNN - 9 B/G C 28 BBC-W

Lisätoiminot - Lisäohjelmointi

"Pikavalintojen asetus"-toiminto

Tämän toiminnon avulla voit:

a) Vaikka kanavien automaattinen hienoviritystoiminto (AFT) on normaalisti aktivoidussa muodossa, on lisäksi mahdollista suorittaa käsin television hienoviritys, jotta kuvan vastaanotto on parempi, jos se näkyy huonosti, tai, b) Virittää AV3 liittimen ulostulo niitä ohjelmia varten, joissa käytetään kooditettuja signaaleja, kuten esimerkiksi, maksullisen televisiokanan koodiavaaja. Täten, video joka on yhdistetty taustaprojektoriin, nauhoittaa avatun koodin signaalin.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK MENU PROGR RM-882 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.

2 Paina nuolirinkiä ▼ valitaksesi symbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS- valikko ilmaantuu kuvaruutuuun.

3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Pikavalintojen asetus ja seuraavaksi paina sitä ▶.

4 Paina nuolirinkiä ▼ tai ▲, valitaksesi haluamasi ohjelmanumeron ja seuraavaksi paina sitä useita kertoja ▶ valitaksesi:

a) AFT, tai

b) DECODER

Valittu kohde vaihtaa väriä.

5 a) AFT

Paina nuolirinkiä ▼ tai ▲ hienosäätääksesi kanavan taajuus asteikolla -15 - +15 ja seuraavaksi paina OK-painiketta. Toista vaiheet 4 ja 5 a), jos haluat hienosäätää muita kanavia.

b) DECODER

Paina nuolirinkiä ▼ tai ▲ valitaksesi AV3 ja seuraavaksi paina OK-painiketta.

Kun koodinavaaja yhdistetään videoon, joka puolestaan on yhdistetty Euro-liittimeen 3, joka on taustaprojektorin takaosassa, tämän koodiavaajan kuva ilmantuu tämän ohjelman numerossa.

Toista vaiheet 4 ja 5 b) hienovirittääksesi AV3:n ulostulo muissa ohjelmapaikoissa.

6 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Taustaprojektori on toimintavalmis.

KUVASAÄDÖT Muut kuvasädöt Omat Kontrasti Palautus Kuvasuhde Laaja

ESIVIRITYS Automattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelnien valhito Katgelun esto Kieli Värien kohdistus

ESIVIRITYS ○ Automaattinen Viritys ○ Manuaalinen Viritys ● Piksvallintojen asetus ○ Litännän Nimcäminen ○ Ohjelmän valhito ○ Katselun esito ○ Kieli ○ Värien kohdistus

PIKAVALINTOJEN ASETUS PROG AFT DECODER ● 0 On Ei □ 1 On Ei □ 2 On AV1 □ 3 On Ei □ 4 On AV2 □ 5 On Ei □ 6 On Ei □ 7 On Ei □ 8 On Ei □ 9 On Ei

PIKAVALINTOJEN ASETUS PROG AFT DECODER ● 0 2 Ei □ 1 On Ei □ 2 On Ei □ 3 On Ei □ 4 On Ei □ 5 On Ei □ 6 On Ei □ 7 On Ei □ 8 On Ei □ 9 On Ei

PIKAVALINTOJEN ASETUS PROG AFT DECODER ● 0 On -AV3- ○ 1 On EI ○ 2 On EI ○ 3 On EI ○ 4 On EI ○ 5 On EI ○ 6 On EI ○ 7 On EI ○ 8 On EI ○ 9 On EI

Lapsilukko

Tällä toiminnolla voit estää niiden lähetysasemien katselun kuvaruudussa, joita ei haluta katsottavan. Tämä toiminto on suositeltavaa, esimerkiksi, kun halutaan estää että lapset katsovat heille epäsopivia ohjelmia.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK MENU PROGR RM-882 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼ valitaksesi 🟢ymbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS-valikko ilmantuu kuvaruutuuun.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Katselun esto ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen kanavan, jonka haluat lukita ja seuraavaksi paina OK-painiketta.
① Symboli ilmaantuu ohjelmapaikan edellä ilmaisten, että tämän kanavan katselu on nyt estetty. Avataksesi lukituksen, paina uudestaan OK-painiketta ja silloin symboli häviää.
5 Toista vaihe 4, jos haluat estää muiden kanavien katselun.
6 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.
Kun valitset lukitun ohjelman, kuvaruutu on musta ja siinä näkyy symboli.

KUVASÄÄDÖT Muut kuvasäädöt Kontrasti Palautus Kuvasuhde Omat Laaja

ESIVIRITYS Automaattinen Viritys Manuallinen Viritys Pikavalintojen asetus Litännän Nimcärminen Ohjelmien valinto Katselun esto Kleil Värien kohdistus

ESIVIRITYS Automaaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litärnän Nimeäminnen Ohjelmien vaihto Katselun esto Kleil Värien kohdistus

KATSELUN ESTO PROG SYS CH NIMI ○ 0 B/G C 40 MV-CH ○ 1 B/G C 41 TVE-1 ○ 2 B/G C 31 TVE-2 ○ 3 B/G C 34 ANT-3 ○ 4 B/G C 27 TELE 5 ○ 5 B/G C 47 C PLUS ○ 6 B/G C 44...... ○ 7 B/G C 23...... ○ 8 B/G C 35 CNN - ● 9 B/G C 28......

Lisätoiminot - Lisäohjelmointi

Kanavien ohittaminen

On mahdollista ohjelmoida tämä taustaprojektori siten, että se ohittaa ne kanavat, joita ei haluta, kun ohjelmia valitaan käyttäen PROGR +/- painikkeita. Jos myöhemmin haluat takaisin jonkun ohitetun kanavan, toimi uudestaan seuraavien ohjeiden mukaan, mutta valitse kuuluva TV-järjestelmä (B/G tai D/K) sen sijaan että valitset “---” kohdassa numero 5.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 MENU PROGR RM-892 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼ valitaksesi symbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS- valikko ilmaantuu kuvaruutuuun..
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Manualinen Viritys ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen ohjelmapaikan, jonka haluat ohittaa ja seuraavaksi paina sitä ▶, jotta kuvaruutuu un ilmantuu SYS-sarake.
5 Paina nuolirinkiä ▼ valitaksesi “- - -” ja seuraavaksi paina OK-painiketta.
6 Toista vaiheet 4 ja 5, jos haluat ohittaa muita ohjelmapaikkoja.
7 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.
Kun valitset kanavan (television lähetyaseman) käyttäen PROGR +/- painiketta, tämä kanava ei ilmaannu. Kuitenkin voit valita ohitetun kanavan, painamalla kanavan numeron kaukosäätimen numeronäppäimillä.

KUVASÄÄDÖT Muut kuvasäädöt Omat Kontrasti Palautus Kuvasuhde Laaja ESIVIRITYS Automaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelmien valhto Kafselun esto Kieji Värien kohdistus ESIVIRITYS Automaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelmien valhto Kafselun esto Kieji Värien kohdistus MANUAALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ---- 7 B/G C 23 ---- 8 B/G C 35 CNN - 9 B/G C 28 BBC-W MANUAALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 MV-CH 1 B/G C 41 TVE-1 2 B/G C 31 TVE-2 3 B/G C 34 ANT-3 4 B/G C 27 TELE 5 5 B/G C 47 C PLUS 6 B/G C 44 ---- 7 B/G C 35 CNN - 9 B/G C 28 BBC-W

Kanavien nimeäminen

Televisio hakee tavallisesti kanaville (television lähetysasemille) automaattisesti nimet teksti-TV:stä mikäli mahdollista, vaikka kuitenkin voit halutessasi nimetä kanavan tai videotulon, käyttäen enintään viittä merkkiä (kirjainta tai numeroa). Tällä tavalla voit helposti tunnistaa kanavan (television lähetysaseman) tai videotulon, joka näkyy kuvaruudussa.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK PROGR MENU RM-882 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼ valitaksesi symbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS-valikko ilmaantuu kuvaruutuuun.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Manualinen Viritys ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen kanavan, jonka haluat nimetä.
5 Paina nuolirinkiä ▶ useita kertoja, kunnes pääset NIMI-sarakkeen ensimmäisen rivin kohdalle.
6 Paina nuolirinkiä ▼ tai ▲ valitaksesi yksi kirjain tai numero (paina “-” tyhjäksi väliksi) ja seuraavaksi paina nuoli ▶ vahvistaaksesi valintasi. Valitse muut neljä kirjainta tai numeroa samalla tavalla.
7 Kun olet valinnut kaikki merkit, paina OK-painiketta.
8 Toista vaiheet 4 - 7 , jos haluat nimetä muita kanavia..
9 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.
Kun valitset nimetyn kanavan, sen nimi ilmaantuu kuvaruutuu muutaman sekunnin ajaksi.

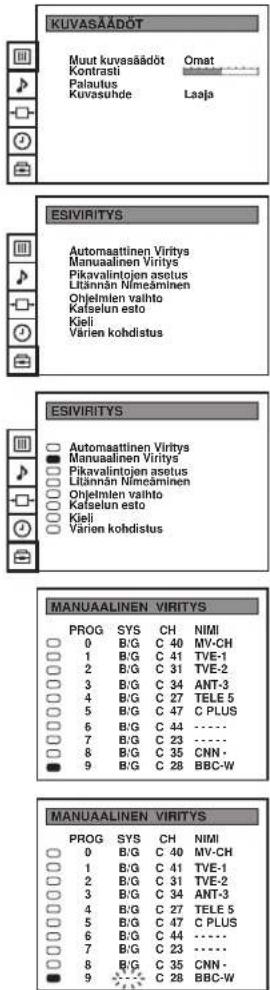

KUVASÄÄDÖT Muut kuvasäädöt Omat Kontrasti Palusitus Kuvasuhde Laaja

ESIVIRITYS Automaattinen Viritys Manuallinen Viritys Pikavalintojen asetus Litännän Niméäminen Ohjelmien valhto Katselun esto Kieli Värien kohdistus

ESIVIRITYS Automaaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelmien valhö Katselun esto Kieli Värien kohdistus

MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40--------. 1 B/G C 41--------. 2 B/G C 31--------. 3 B/G C 34--------. 4 B/G C 27--------. 5 B/G C 47--------. 6 B/G C 44--------. 7 B/G C 23--------. 8 B/G C 35--------. 9 B/G C 28--------.

MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 ...... 1 B/G C 41 ...... 2 B/G C 31 ...... 3 B/G C 34 ...... 4 B/G C 27 ...... 5 B/G C 47 ...... 6 B/G C 44 ...... 7 B/G C 23 ...... 8 B/G C 35 ...... 9 B/G C 28 ......

MANUALINEN VIRITYS PROG SYS CH NIMI 0 B/G C 40 1 B/G C 41 2 B/G C 31 3 B/G C 34 4 B/G C 27 5 B/G C 47 6 B/G C 44 7 B/G C 23 8 B/G C 35 9 B/G C 28

Kuva on valmiiksi säädetty tehtaalla, vaikka voit kuitenkin säätää sen oman makusi mukaan.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 PROGRAM MENU RM-892 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuun.
2 Paina nuolirinkiä ▶, jotta KUVASÄÄDÖT-valikko ilmaantuu kuvaruutuuun.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen ominaisuuden, jota haluat muuttaa ja seuraavaksi paina sitä ▶. Katso seuraavaa taulukkoa voidaksesi tehdä valintasi, ottaen huomioon jokaisen ominaisuuden vaikutuksen :
Muut Kuvasäädot ▶ Kuvasäädot Omat (yksilöllisiä asetuksia varten)
▶ Elokuva (elokuvia varten)
Live (suoria ohjelmia varten)
▼ Kirkkaus* ◀ tummempi ▶ vaaleampi
▼ Väri* vähemmän enemmä
▼ Terävyys* pienempi suurempi
▼ Värisävy** ◀ vihertävä punertava

Kontrasti vähemmän enemmän

Palautus OK Palauttaa kuvan tehdasasetukset

Kuvasuhde (lisätietoa varten lue tämän ohjekirjan luku "Näyttötoiminnan vaihtaminen").

* Voidaan muuttaa, vain jos valitset ensin "Kuvasäädöt" ja sitten "Omat".
** Vain käytettävissä värijärjestelmää NTSC varten (esim. amerikkalaiset videoelokuvat)

4 Paina nuolirinkiä ◀ tai ▶, muuttaaksesi valitun ominaisuuden säätöä ja seuraavaksi paina OK-painiketta tallentaaksesi uusi säätö.

5 Toista vaiheet 3 y 4 muuttaksesi muita säätöjä.

6 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Kuvan pikasäätö

Kuvaa voidaan säätää ilman että tarvitsee siirtyä "Kuvasäädöt" valikkoon.

1 Paina kaukosäätimen painiketta, jotta saat kuvaruutuu suoraan kuvasäädön vaihtoehdot.

2 Paina nuolirinkiä ▼ tai ▲ valitaksesi haluamasi kuvasäädön (Omat, Elokuva tai Live) ja seuraavaksi paina OK-painiketta, jotta valikko poistuu kuvaruudusta.

KUVASÄÄDÖT Muut kuvasädöt Omat Kontrasti Palautus Kuvasuhde Laaja KUVASÄÄDÖT Muut kuvasädöt Omat Kontrasti Palautus Kuvasuhde Laaja MUUT KUVASÄÄDÖT Kuvasädot Elokuva Kirkkaus Värj Terävyys Varisävy

SONY KP-41PZ1E - Kuvan pikasäätö - 2

Näyttötoiminnan vaihtaminen

SONY KP-41PZ1E - Näyttötoiminnan vaihtaminen - 1

Tämän toiminnon avulla voit muuttaa kuvaruudun kuvasuhdetta.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 + - 0 OK MENU PROGR RM-882 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuum.

2 Paina nuolirinkiä ▶, jotta KUVASÄÄDÖT-valikko ilmaantuu kuvaruutuuun.

3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Kuvasuhde ja seuraavaksi paina sitä ▶, jotta se valikko ilmaantuu kuvaruutuuun.

4 Paina nuolirinkiä ▼ tai ▲ valitaksesi: Kuvasuhde, Rullaus tai Auto 16:9.

5 Kuvasuhde

Paina nuolirinkiä ► jotta valikko ilmaantuu kuvaruutuuun ja seuraavaksi paina sitä ► tai ► useita kertoja valitaksesi joku seuraavista vaihtoehdoista:

  • Smart: laajakangas efektin jäljittely (16:9), 4:3 lähetyksille.
    • 4:3: tavallinen 4:3 kuva.
  • Zoomaus: laajakangas efektin jäljittely (16:9) kaitafilmimuodossa esitettäville elokuville.
    • Laaja: 16:9 lähetyksille.

Paina OK-painiketta.

6 Rullaus

Tämän toiminnon avulla voit rullata kuvaruutua ylös tai alas nähdäksesi pois leikkaantuvat osat; tätä vaihtoehtoa voit käyttää vain jos kohdassa 5 olet valinnut kooksii Zoomaus tai Smart.

Paina nuolirinkiä ► jotta valikko ilmaantuu kuvaruutuuun ja seuraavaksi paina sitä ◀ tai ► useita kertoja säätääksesi ruudun kohdistus asteikolla -5 ja +5 ja seuraavaksi paina OK-painiketta.

7 Auto 16:9

Paina nuolirinkiä ► jotta valikko ilmaantuu kuvaruutuun ja seuraavaksi paina sitä ◀ tai ► valitaksesi:

On: jos haluat että televisio kytkeytyy automaattisesti laajakangasmuotoon, silloin kun lähetys on muotoa 16:9, tai Ei: normaalitila käytössä.

Paina OK-painiketta.

8 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Kuvaruudun kuvasuhteen nopea muutos

Kuvaruudun kuvasuhteen voit muuttaa nopeasti, ilman että siirryt "Kuvasäädöt"-valikkoon.

1 Paina useita kertoja kaukosäätimen kiniketta valitaksesi kuvaruudun kuvasuhde, (Smart, 4:3, Zoomaus tai Laaja).

KUVASAÄDÖT Muut kuvasädöt Omat Kontrasti Palautus Kuvasuhde Laaja

KUVASÄÄDÖT Muut kuvasäädöt Omat Kontrasli Palautus Kuvasuhde Laaja

SONY KP-41PZ1E - Kuvaruudun kuvasuhteen nopea muutos - 3

Smart

SONY KP-41PZ1E - Kuvaruudun kuvasuhteen nopea muutos - 5

Zoomaus

Laaja

Äänisäädöt

SONY KP-41PZ1E - Äänisäädöt - 1

Ääni on valmiiksi säädetty tehtaalla, vaikka voit kuitenkin säätää sitä makusi mukaan.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK MENU PROGR RM-802 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.
2 Paina nuolirinkiä ▼ valitaksesi ▶ symbolin ja seuraavaksi paina sitä ▶, jotta ÄÄNISÄÄDÖT-valikko ilmaantuu kuvaruutuuun.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen omainaisuuden, jota haluat muuttaa ja seuraavaksi paina sitä ▶. Katso seuraavaa taulukkoa voidaksesi tehdä valintasi, ottaen huomioon jokaisen ominaisuuden vaikutuksen::

Äänitehoste

▶ Tehoste Oma▶(yksilöllisiä asetuksia varten)

Rock
Jazz
▶ Pop

▼ Diskantti*

◀ Vähemmän ▶ Enemmän

▼ Basso*

Vähemmän Enemmän

Tasapaino

Vagen Oikea

SONY KP-41PZ1E - Äänisäädöt - 3

Palautus

SONY KP-41PZ1E - Äänisäädöt - 4

Palauttaa äänen tehdasasetukset

Keinoääni On: Akustinen äänen laajennus.

▶ Ei: Normaali ääni.

Kaksiääni • Stereolähetyksiä varten:

Mono
▶ Stereo

- Kaksikielisiä lähetyksiä varten:

(kanavan äänenvoimakkuutta voi säätää asteikolla – 12 ja +12)

Kuulokkeet

Voimakkuus

p|enempi suuremp

Kaksiääni

- Stereolähetyksiä varten:

Mono
▶ Stereo

- Kaksikielisiä lähetyksiä varten:

Kaiutin Pääkaiutin: taustaprojektorin ääni

Keskikaiutin: ulkokaiuttimen ääni

* Voit muuttaa vain jos valitset ensin "Äänitehoste" ja sitten "Omat".

KUVASAADOT Muut kuvasädöt Omat Kontrasti Palautus Kuvasuhde Laaja

ÄÄNISÄÄDÖT Äänltehoste Tasspalino Palautus Keinoääni Kakslääni Voim. asetus Volmakkuus Kakslääni Kaiutin Omat Ei Mono 0 Mono Paäkaiutin

SONY KP-41PZ1E - Äänisäädöt - 7

VIDEO TV 1/0 1/0 2/8 3/0 0 0 1 2 3 4 5 6 7 8 9 + - 0 OK MENU PROGR RM-892 SONY TV

4 Paina nuolirinkiä ◀ tai ▶, muuttaksesi valitsemasi ominaisuuden säätöä ja seuraavaksi paina OK-painiketta tallentaaksesi uusi säätö.
5 Toista vaiheet 3 ja 4 muuttaksesi muita säätöjä.
6 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

Äänen pikasäätö

Ääntä voidaan säätää nopeasti ilman että tarvitsee siirtyä "Äänisäädot"-valikkoon.

1 Paina kaukosäätimen nuolirinkiä fjotta saat kuvaruutuu suoraan äänisäädön vaihtoehdot.
2 Paina nuolirinkiä ▼ tai ▲ valitaksesi haluamasi äänisäätö (Omat, Rock, Jazz tai Pop) ja seuraavaksi paina OK-painiketta jotta valikko poistuu kuvaruudusta.

Omat Rock Jazz Pop

SONY KP-41PZ1E - Äänen pikasäätö - 1

Uniajastimen käyttö

SONY KP-41PZ1E - Uniajastimen käyttö - 1

Televisio voidaan asettaa kytkeytymään valmiustilaan valitsemasi ajan kuluttua.

SONY KP-41PZ1E - Uniajastimen käyttö - 2

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.

2 Paina nuolirinkiä ▼ valitaksesi ⏻ symboli ja seuraavaksi paina sitä ► jotta AJASTIN-valikko ilmaantuu kuvaruutuuun.

3 Paina nuolirinkiä ▶ ja seuraavaksi paina sitä ◀ tai ▶ useita kertoja, kunnes kuvaruudussa näkyy se aikamäärä, jonka jälkeen haluat että televisio siirtyy valmiustilaan.

5 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

SONY KP-41PZ1E - Uniajastimen käyttö - 3

Minuuttia ennen kuin taustaprojektori siirtyy valmiustilaan, näkyy kuvaruudussa automaattisesti lukema 0:01.

KUVASÄÄDÖT Muuut kuvasäädöt Omat Kontrasti Palautus Kuvasuhde Laaja

AJASTIN Unikytkin Ei

AJASTIN ● Unikytkin 1:00

Huomio: • Televisiota katsellasi voit painaa Eainiketta, jos haluat nähdä paljonko aikaa on jäljellä ennen valmiustilaa.

- Normaalikatseluun palataan valmiustilasta painamalla kaukosäätimen TV I/∅ painiketta.

Teksti-tv:n katselu

Teksti-tv on tietopalvelu, jota tarjoavat suurin osa televisioasemista.
Käytä televisiokanavaa, jonka lähetyssignaali saapuu voimakkaana, jotta teksti-tv:n vastaanottoon ei tule virheitä.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 MENU PROGR RM-892 SONY TV

Teksti-tv:n valinta

1 Valitse se kanava, jonka teksti-tv-lähetyksen haluat nähdä.
2 Paina kaukosäätimen painiketta 📁ksti-tv-toiminnon alkamiseksi.
3 Syötä sivunumero kolmella kaukosäätimen numeronäppäimellä (jos erehdyt, syötä mitkä tahansa kolme numeroa ja sitten uudestaan oikea sivunumero).
4 Paina painiketta toksti-tv:n poistamiseksi näytöstä, jotta tavallinen tv-toiminto palautuu.

Teksti-tv:n muiden toimintojen käyttö

TOIMINTO PAINA PAINIKETTA

Seuraavalle tai edelliselle sivulle seuraavalle sivulle tai siirtyminen. edelliselle sivulle

Teksti tv:n ja tv-kuvan yhdistäminen.

SONY KP-41PZ1E - TOIMINTO PAINA PAINIKETTA - 1

Paina 📂udestaan poistaaksesi teksti-tv:n toiminto.

TELETEXT Index Programme 25 Notes 153 Sport 101 Weather 98

SONY KP-41PZ1E - TOIMINTO PAINA PAINIKETTA - 3

Teksti-tv:n sivun pysäytys.

SONY KP-41PZ1E - TOIMINTO PAINA PAINIKETTA - 4

Paina 📂udestaan peruuttaaksesi pysäytyksen.

SONY KP-41PZ1E - TOIMINTO PAINA PAINIKETTA - 5

Piilotetun tiedon kutsuminen (esim. vastaus kilpailukysymykseen) Paina Tiedon iottamiseksi paina uudestaan.

Fastext:n käyttö

Fastext:n avulla saat Teksti-tv:n sivuja suoraan kuvaruutuum painamalla vain yhtä painiketta.

Kun Fastext-lähetys toimii, tulee teksti-tv:n sivun alareunaan värikoodattu valikko. Paina kaukosäätimen värillistä painiketta, (punainen, vihreä, keltainen tai sininen), jotta pääset suoraan vastaavalle sivulle.

Lisälaitteiden kytkentä

On mahdollista kytkeä taustaprojektoriin monenlaisia lisälaitteita, kuten näkyy seuraavasti :

Kuvan vääristymistä välttääksesi::

  • Älä kytke laitteita samanaikaisesti F ja G liittimiin.
  • Älä kytke samanaikaisesti mitään laitetta edessä oleviin liittimiinn ja Euro D-liittimeen.

SONY KP-41PZ1E - Kuvan vääristymistä välttääksesi:: - 1
Hyväksytyt tulosignaalitKäytettävät ulostulosignaalit
AKeskikaiuttimen tulo. “Äänisäädöt-valikossa” valitse ensin “Kaiutin” ja sitten “Keskikaiutin”Ei ulostuloa
BIlman tuloaAudiosignaali
CAudio/vídeosignaali ja RGB-signaaliTV-virityksen video/audio.
DAudio/vídeo signaali ja S védeosignaaliValitun lähteen vídeo/audio.
EAudio/vídeosignaaliValitun lähteen vídeo/audio (sama ulostulolähde kuin liittimellä 2/→2)
FS védeosignaaliEi ulostuloa
GVédeosignaaliEi ulostuloa
HAudiosignaaliEi ulostuloa
IIlman tuloaKuulokkeiden audiosignaali

Lisälaitteiden käyttö

Lisätietoa laitteiden kytkemisestä

Vídeon kytkentä

Suosittelemme että kytket videon taustaprojektorin takana olevaan D tai E Euro-liittimeen. Jos käytössäsi ei ole Euroliittimen kaapelia, suosittelemme videosignaalin virittämistä käsin noudattaen tämän ohjekirjan kohdan "Kanavien viritys käsin" ohjeita siten, että videosignaali tulee kanavapaikkaan "0". Jos videosi ottaa vastaan Smartlink-järjestelmän, lue tämän ohjekirjan luku "Smartlink".

Ulkopuolisten audiolaitteiden kytkeminen

1 Taustaprojektorin äänen kuunteleminen stereolaitteen avulla:

Jos haluat laajentaa taustaprojektorin audioulostuloa, kytke stereolaite taustaprojektorin takana olevaan B liittimeen. Laitteen ulostulon voimakuutta, joka on kytketty B liittimeen, voidaan vaihdella säätämällä kulokkeiden äänenvoimakkutta. Katso tämän ohjekirjan lukua "Äänisäädöt".

2 Stereolaitteen kuunteleminen taustaprojektorin avulla:

Jos haluat kuunnella stereolaitteen ääntä taustaprojektorin kaiuttimista, kytke stereolaite taustaprojektorin takana olevaan A liittimeen. Jos käytössäsi on Dolby kaiutin, kytke kaiuttimen keskilähtö tähän liittimeen, jotta se toimii keskikauittimena. Katso tämän ohjekirjan luku "Äänisäädöt" ja valitse ensin "Kaiutin" ja sitten "Keskikaiutin".

Monolaitteen liitäntä

Liitä audiojohto L/G/S/I liittimeen, joka on taustaprojektorin etuosassa ja valitse tulosignaali 2, seuraten alla olevia ohjeita. Seuraavaksi valitse "A" "Äänisäädöt-valikosta".

Tulosignaalin valinta ja katsonta

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 + 0 OK PROGR MENU RM*802 SONY TV

1 Kytke lisälaite sille tarkoitettuun taustaprojektorin liittimeen, kuten edellisellä sivulla selitetään.
2 Paina useita kertoja kaukosäätimen paisiketta, kunnes kuvaruutuun ilmestyy lisälaitteen asiaankuuluva tulosymboli.

Symboli Tulosignaalit

1 • Audio / vídeo tulosignaali Euro c liittimestä.

RGB-tulosignaali Euro liittimestä.
2 • Audio / vídeo tulosignaali Euro D liittimestä, tai RCA H ja G liittimistä.
-2 Audio / vídeo S tulosignaali Euro D liittimestä, tai RCA H ja F liittimistä.
→2 • Audio/vídeo tulosignaali Euro E liittimestä.

3 Käynnistä liitetty laite.
4 Palauttaaksesi television normaalin kuvaruudun paina kaukosäätimen palniketta.

Lisäliitännät

Smartlink on kommunikointiväylä taustaprojektori ja kuvanauhurin välillä.

- Kuvanauhurisi tukee Smartlink, NexTView Link, Easy Link tai Megalogic - järjestelmää.

Megalogic on Grundig Corporationin rekisteröity tavaramerkki. EasyLink on Philips Corporationin tavaramerkki.

- Kuvanauhuri liitetään täysin kytketyllä, 21-napaisella SCART-kaapelilla taustaprojektori →3 (SMARTLINK)-liitäntään.

Smartlinkin etuja ovat:

  • Viritystiedot ohjelmataulukoineen voidaan kopioida kuvanauhuriin suoraan taustaprojektori muistista.
  • Suora nauhoitus: tv:stä katsottavan ohjelman nauhoittamiseen riittää yhden painikkeen painaminen kuvanauhurista.
  • Taustaprojektori valmiustilassa (standby): Paina videon painiketta "Play ▶" ja televisio käynnistyy automaattisesti.

Jos videoosi on liitetty dekooderi, johon samalla voidaan liittää Smartlink, valitse valikko (ESIVIRITYS) ja sitten valikko Pikavalintojen asetus ja valitse DECODER painamalla AV3 jokaisen kooditetun kanavan kohdalla.

Katso tarkemmin kuvanauhurisi käyttöohjeesta.

Taustaprojektori takaosa
Videonauhuri Decoder

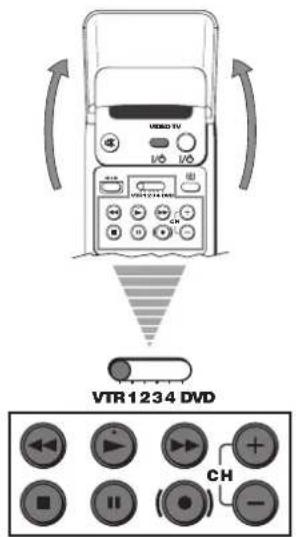

Muiden Sony-laitteiden käyttö kauko-ohjaimella

Voit ohjata samalla kaukosäätimellä muitakin Sony-laitteita. Käytä kannen alla olevia painikkeita.

1 Avaa kaukosäätimen kansi.
2 Aseta valitsin VTR 1234 DVD ohjattavan Sony-laitteen mukaan:
VTR 1 Beta-kuvanauhuri
VTR 28 mm-kuvanauhuri
VTR 3 VHS-kuvanahuri
VTR 4 Digitaalinen videolaite (DCR-VX 1000/9000 E, VHR-1000)
DVD Kuvalevysoitin

3 Käytä kaukosäätimen painikkeita, jotka ovat kannen alla, laitetta käyttääksesi.

  • Jos videolaitteessasi on COMMAND MODE -valitsin, aseta se samaan asentoon kuin television kaukosäätimen valitsin VTR 1234 DVD.
  • Jos laitteessasi ei ole jotain maarättyä toimintoa, ei se ole käytössä, vaikka kaukosäätimessä onkin vastaava painike.

VTR 1234 DVD CH

Euroliittimien ulostulosignaalin valinta

Käytä tätä toimintoa jos haluat nauhoittaa videoosi (liitetty Euroliittimiin 2/→2 tai 3, jotka ovat taustaprojektorin takaosassa) minkä tahansa signaalin joka tulee ulkopuolisesta laitteesta.

Sitä varten on valittava tulolähde, siten kuten seuraavasti selitetään, (jos videosi ottaa vastaan Smartlink-järjestelmän tämä menettely ei ole tarpeen):

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 OK MENU PROGR RM-892 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuuun.

2 Paina nuolirinkiä ▼ valitaksesi -symbolin ja seuraavaksi paina sitä ► jotta VIDEOLITÄNNÄT-valikko ilmaantuu kuvaruutuuun.

3 Paina nuolirinkiä ▼ tai ▲ korostaaksesi:

TV-ruutu: TV-kuvaruudun tulosignaali tai,

Ulostulo: taustaprojektorin ulostulosignaali, käytössä

Euroliittimiä 2/→S2 ja 3 varten.

Paina nuolirinkiä ▶ vahvistaaksesi.

4 Paina nuolirinkiä ◀ tai ▶ useita kertoja valitaksesi oikea signaali:

TV-ruutu: TV, AV1, RGB, AV2, YC2 tai AV3

Kun olet valinnut signaalityypin, paina OK-painiketta vahvistaaksesi valintasi.

Jos valitset AUTO, ulostulosignaali on aina sama, joka ilmestyy kuvaruutuuun.

Jos sinulla on koodiavaaja, muista valita uudestaan TV:ssä Ulostulo jotta koodiavaaja toimii hyvin.

5 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.

SONY KP-41PZ1E - Euroliittimien ulostulosignaalin valinta - 2

Valittu signaali on käytettävissä lisälaitteessa, joka on yhdistetty tarvittavaan Euroliittimeen.

KUVASÄÄDÖT Muut kuvasäädöt Omat Kontrastl Palautus Kuvasuhde Laaja

VIDEOLITÄNNÄT TV-ruutu Uloostulo [TV …… [AV1 ……] TV AV1

"Liitännän Nimeäminen"- toiminto

Tämän toiminnon avulla voit nimetä lisälaitteen, joka on yhdistetty taustaprojektorin liittimiin, käyttämällä enintään viittä kirjainta tai numeroa.

VIDEO TV I/O I/O 1 2 3 4 5 6 7 8 9 0 MENU PROGR RM-892 SONY TV

1 Paina kaukosäätimen MENU-painiketta, jotta valikko ilmaantuu television kuvaruutuun.
2 Paina nuolirinkiä ▼ valitaksesi 📋ymbolin ja seuraavaksi paina sitä ▶, jotta ESIVIRITYS-valikko ilmaantuu kuvaruutuuun.
3 Paina nuolirinkiä ▼ tai ▲ valitaksesi Liitännän Nimeäminen ja seuraavaksi paina sitä ▶.
4 Paina nuolirinkiä ▼ tai ▲ valitaksesi sen tulosignaalin, jonka haluat nimetä (esim. AV2) ja seuraavaksi paina sitä ▶ korostaaksesi NIMI-sarakkeen ensimmäistä merkkiä.
5 Paina nuolirinkiä ▼ tai ▲ valitaksesi yksi kirjain tai numero (-" tarkoittaa tyhjää väliä) ja seuraavaksi paina sitä ▶ vahvistaaksesi merkin. Valitse muut neljä merkkiä samalla tavalla.
6 Kun olet valinnut kaikki merkit, paina OK-painiketta..
7 Toista vaiheet 4 - 6, jos haluat nimetä muita tulolähteitä.
8 Paina MENU-painiketta valikon poistamiseksi kuvaruudusta, jotta tavallinen toiminta palautuu.
Kun valitset käyttöösi sen laitteen, jonka tulosignaalille olet antanut nimen, ilmestyy tämä nimi muutaman sekunnin ajaksi kuvaruutuuun.

KUVASÄÄDÖT Muut kuvasäädöt Omat Kontrastl Palautus Kuvasuhde Laaja

ESIVIRITYS Automaaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelmien valhito Katgelun esto Kieli Värien kohdistus

ESIVIRITYS Automaaattinen Viritys Manuaalinen Viritys Pikavalintojen asetus Litännän Nimeäminen Ohjelmien valhito Katsolun esito Kieli Värlen kohdistus

SONY KP-41PZ1E - "Liitännän Nimeäminen"- toiminto - 5

SONY KP-41PZ1E - "Liitännän Nimeäminen"- toiminto - 6

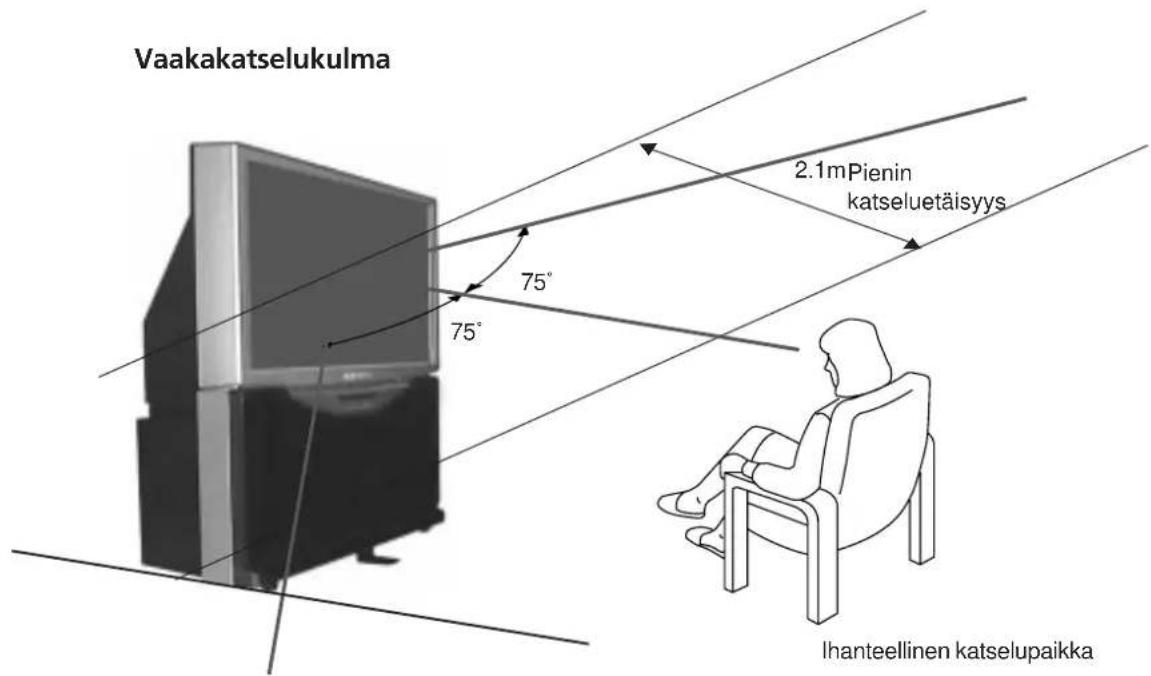

Ihanteellinen katselupaikka

Parhaan kuvanlaadun saamiseksi yritä sijoittaa taustaprojektori niin, että voit katsella ruutua alla kuvatusta paikasta.

Vaakakatselukulma 2.1mPienin katseluetäisyys 75° 75° Ihanteellinen katselupaikka

Pystykatselukulma 2.1m Pienin katseluetäisyys 22.5° 22.5° Ihanteellinen katselupaikka

Nopea valikko-opas

SONY KP-41PZ1E - Nopea valikko-opas - 1

(Tarkempaa tietoa koskien kuvan säätöä saat lukemalla luvun "Kuvasäädöt")

(Tarkempaa tietoa koskien äänen säätöä saat lukemalla luvun "Äänisäädöt")

(Tarkempaa tietoa saat lukemalla luvun "Euroliittimien ulostulosignaalin valinta")

(Tarkempaa tietoa saat lukemalla luvun "Uniajastimen käyttö")

(Tarkempaa tietoa saat lukemalla luvun "Kanavien automaattinen viritys kaukosäätimen avulla")

(Tarkempaa tietoa saat lukemalla luvun "Kanavien manuaalinen viritys")

(Tarkempaa tietoa saat lukemalla luvun "Pikavalintojen asetus"-toiminto")

(Tarkempaa tietoa saat lukemalla luvun "Liitännän Nimeäminen"- toiminto")

(Tarkempaa tietoa saat lukemalla luvun "Kanavien vaihto")

(Tarkempaa tietoa saat lukemalla luvun "Lapsilukko")

(Tarkempaa tietoa saat lukemalla luvun "Kielen valinta")

(Tarkempaa tietoa saat lukemalla luvun "Värien kohdistussäätö (Konvergenssi)")

Tekniset tiedot

TV-järjestelmä

B/G/H, D/K

Värijärjestelmä

PAL, SECAM

NTSC 3.58, 4.43 (vain Video In)

Viritystaajuus

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Kuvaputki

Noin 103 cm (41 tuumaa) kulmasta kulmaan.

Takana

• 2-kapainen keskikaiutinliitänta

• 📊- Audiolähtö - phonoliitännät
- 1/… 21-napainen Euro-liitin (CENELEC normi), sisältää audio/video-tulon, RGB-tulon, tv audio/videolähdön
- 2/→S2 21-napainen Euro-liitin (CENELEC-normi), sisältää audio/video-tulon, S-videotulon, valittavissa audio/videolähtö
- 3 21-napainen Euro-liitin (CENELEC-normi), sisältää audio/video-tulon (valittavissa, sama lähtö kuin liittimessä 2/→S2)

Edessä

→2 videotulo - phonoliitin
- 2 audiotulot - phonoliittimet
→S2 S videotulo - 4-napainen DIN
Kuulokkeille - stereo miniliitäntä

Keskikanavasignaalin tuloliitäntä

30 W (RMS) Jos käytetään keskikaiuttimena

Äänen lähtöteho

2 x 30 W (musiikkiteho)
2 x 15 W (RMS) keskikaiutinkäytössä

Virrankulutus

145 W

Virrankulutus valmiustilassa

0.7 W

Mitat (l x k x s)

Noin 1020 x 1115 x 417 mm

Paino

Noin 53 kg

Vakiovarusteet

1 Kaukosäädin RM-892
2 Paristot IEC es

Kiinnittäjä (1)

Muita ominaisuuksia

Digitaalinen kampasuodin

(Korkea erottelutarkkuus)

TELETEXT, Fastext

NICAM

Uniajastimen käyttö

Smartlink

Laitteen muotoilua ja teknisiä arvoja voidaan muuttaa ilman ennakkoilmoitusta.

Luontoystävällinen paperi - 100% ilman klooria

SONY KP-41PZ1E - Muita ominaisuuksia - 1

Vianetsintä

Tässä muutamia ratkaisumalleja mahdollisiin kuvaan tai ääneen liittyviin ongelmiin.

Vika Ratkaisu

Ei kuvaa (kuvaruutu musta), ei ääntä • Kytke tv:n pistoke pistorasiaan.
• Paina painiketta 1 vastaanottimen etuosassa.
• Jos ilmaisin ⏻ palaa, paina TV I/∂ tai kaukosäätimen numeronäppäintä.
• Tarkista antennilitäntä.
• Tarkista, onko valittu videolaite päällä.
• Sammuta vastaanotin 3 - 4 sekunniksi ja kytke se sitten takaisin päälle etuosan painikkeella 1.
Huono kuva tai ei kuvaa (kuvaruutu musta), mutta hyvä ääni. Säädä kuvan valoisuus, kontrasti ja väritasapaino.Kuvasäädön painikkeella Palautus palautat tehtaalla asetetut säädöt.
Huono kuva RGB-videolähdettä • Paina useamman kerran kunnes ku-ruutuun tulee katsottaessa. RGB:n symboli .
Hyvä kuva, mutta ei ääntä. • Paina kaukosäätimen painiketta +/-Jos kuvaruudussa näkyy painiketta △, paina kaukosäätimenTarkista, että ÄÄNISÄÄDÖT-valikosta on valittu "Pääkaiutin".
Värilähetyksessä ei ole värejä.Valitse kuvasäätövalikko MENUn avulla.Säädä väritasapaino.Kuvasäädön painikkeella Palautus palautat tehtaalla asetetut säädöt.
Kuvahäiriöitä ohjelmaa vaihdettaessa • Sammuta kaikki takaosan 21-napaiseen Euro-liittimeen teksti-tv:tä käytettäessä. kytketyt laitteet.
Häiriöitä kanavaa katsellessa.• Hienoviritä kanava (AFT) a paremman kuvan vastaanottamiseksi.Tarkempaa tietoa saat lukemalla luvun ““Pikavalintojen asetus”-toiminto”
Kaukosäädin ei toimi.• Vaihda paristot.
TV:n valmiustilan merkkivalo ⏻ vilkkuu.• Ota yhteys lähimpään Sodyn valtuutettuum huoltoliikkeeseen.

SONY KP-41PZ1E - Vianetsintä - 1

  • Jos ongelmasi ei korjaudu näillä ohjeilla, toimita vastaanotin valtuutettuun huoltoliikkeeseen.
  • ÄLÄ KOSKAAN avaa vastaanottimen koteloa itse.
Sisällysluettelo Napsauta otsikkoa päästäksesi siihen
Käyttöohje-avustaja
Voimansa antanut Anthropic
Odotetaan viestiäsi
Tuotetiedot

Merkki : SONY

Malli : KP-41PZ1E

Kategoria : Vidéo-projecteur
