KÄYTTÖOHJE EWP1472TDW ELECTROLUX

• Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalasendist minimaalasendis‐ se.

2.3 Hooldus ja puhastus

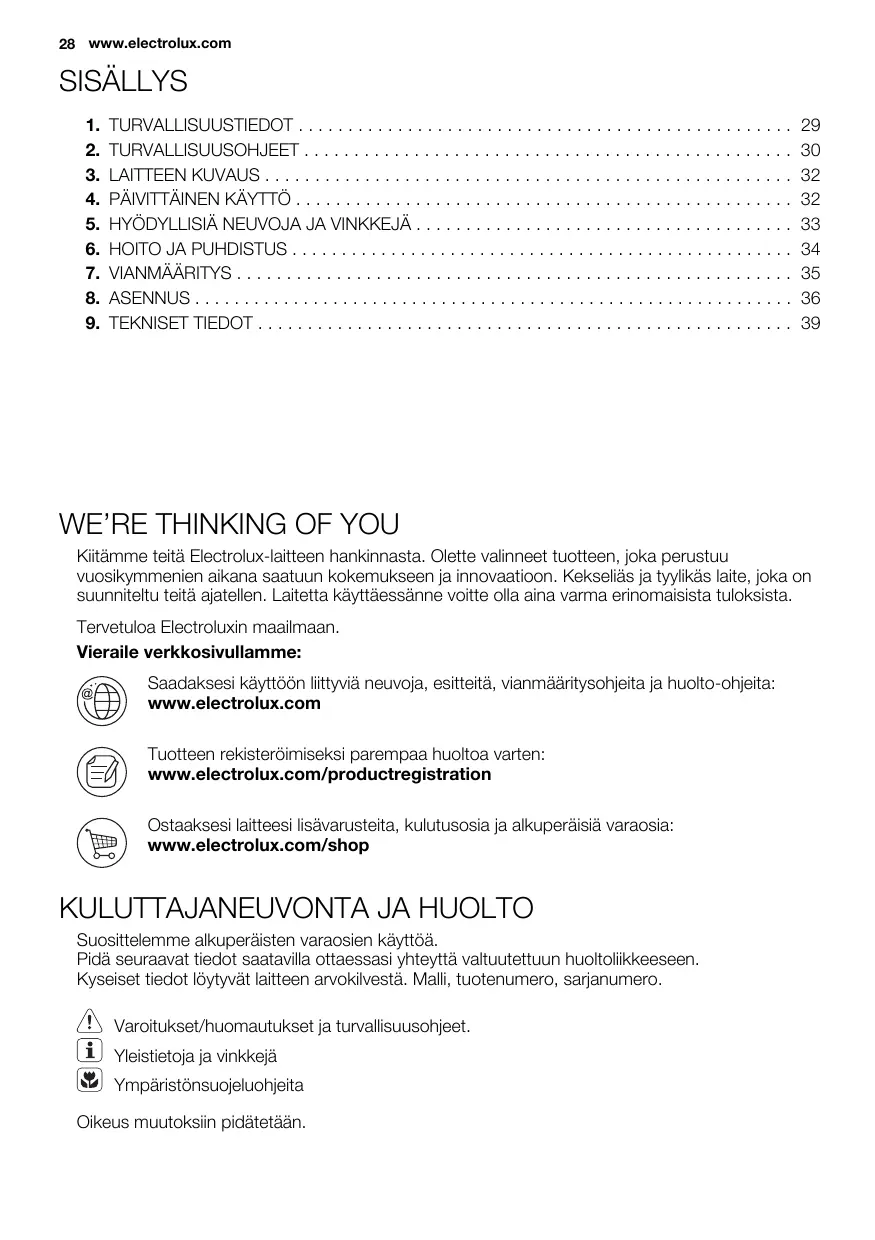

Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma erinomaisista tuloksista. Tervetuloa Electroluxin maailmaan. Vieraile verkkosivullamme: Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huolto-ohjeita: www.electrolux.com Tuotteen rekisteröimiseksi parempaa huoltoa varten: www.electrolux.com/productregistration Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia: www.electrolux.com/shop

KULUTTAJANEUVONTA JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä. Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen. Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero. Varoitukset/huomautukset ja turvallisuusohjeet. Yleistietoja ja vinkkejä Ympäristönsuojeluohjeita Oikeus muutoksiin pidätetään. SUOMI

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat laitteen virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina laitteen mukana tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

VAROITUS! Tukehtumis-, henkilövamma- tai pysyvän vammautumisen vaara.

• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo heitä.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit lasten ulottumattomissa.
• Pidä lapset ja kotieläimet poissa laitteen luota silloin, kun laite on toiminnassa tai se jäähtyy. Laitteen osat ovat kuumia.
• Jos laitteessa on lapsilukko, suosittelemme sen käyttämistä.
• Lapset eivät saa suorittaa puhdistusta tai huoltoa ilman valvontaa.

1.2 Yleiset turvallisuusohjeet

• Laite ja sen osat kuumenevat käytön aikana. Älä kosketa lämpövastuksiin.
• Älä käytä tätä laitetta ulkoisella ajastimella tai erillisellä kaukosäädinjärjestelmällä.
• Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi johtaa tulipaloon. 30 www.electrolux.com

• Älä koskaan yritä sammuttaa tulta vedellä, vaan kytke laite pois toiminnasta ja peitä sitten liekit esimerkiksi kannella tai sammutuspeitteellä.
• Älä säilytä mitään keittotason päällä.
• Laitteen puhdistuksessa ei saa käyttää painepesuria.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa laittaa liesitasolle, koska ne voivat kuumentua.

TURVALLISUUSOHJEET Tämä laite sopii seuraaville markkinaalueille: EE FI FR TW

VAROITUS! Asennuksen saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja ohjeita.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä.
• Tiivistä pinnat tiivisteaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Jos laite on asennettu laatikoiden yläpuolelle, varmista, että laitteen alaosan ja ylälaatikon välinen tila on riittävä ilmankierron kannalta.
• Laitteen alaosa voi kuumentua. Suosittelemme, että asennat lämmönkestävän erotuslevyn laitteen alapuolelle, jotta laitteen alaosaan ei voida koskettaa. Sähköliitäntä VAROITUS! Tulipalo- ja sähköiskuvaara.
• Sähkökytkennät saa suorittaa vain asiantunteva sähköasentaja.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Ennen toimenpiteiden suorittamista tulee varmistaa, että laite on irrotettu sähköverkosta.
• Käytä oikeaa virtajohtoa.
• Varo, ettei virtajohto takerru kiinni mihinkään.
• Varmista, ettei virtajohto tai pistoke (jos olemassa) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen lähellä oleviin pistorasioihin.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Varmista, että iskusuojaus on asennettu.
• Käytä kaapelissa vedonpoistajaa.
• Varmista, ettei pistoke (jos olemassa) tai virtajohto vaurioidu. Ota yhteyttä huoltoliikkeeseen tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm. SUOMI

• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit. Kaasuliitäntä
• Kaikki kaasuliitännät tulee jättää asiantuntevan asentajan vastuulle.
• Tarkista ilmankierto laitteen ympärillä.
• Kaasunsyöttöä koskevat tiedot löytyvät arvokilvestä.
• Tätä laitetta ei ole liitetty laitteeseen, joka poistaa polton aiheuttamat tuotteet. Varmista, että liität laitteen voimassaolevien asennusmääräyksien mukaisesti. Ota huomioon riittävää tuuletusta koskevat vaatimukset.

VAROITUS! Henkilövahinkojen, palovammojen tai sähköiskujen vaara.

• Käytä laitetta kotiympäristössä.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä jätä laitetta ilman valvontaa toiminnan aikana.
• Älä käytä laitetta märillä käsillä tai kun se on kosketuksissa veteen.
• Älä aseta ruokavälineitä tai kattiloiden kansia keittoalueille. Ne kuumenevat.
• Kytke keittoalue off-asentoon käytön jälkeen. VAROITUS! Olemassa on tulipalon tai räjähdyksen vaara.
• Kuumista rasvoista ja öljyistä voi päästä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä, kun käytät niitä ruoanvalmistukseen.
• Erittäin kuumasta öljystä pääsevät höyryt voivat sytyttää tulipalon.
• Käytetty öljy, jossa voi olla ruoka-aineksien jäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytettävä öljy.
• Älä aseta laitteeseen, sen lähelle tai päälle syttyviä tuotteita tai syttyviin tuotteisiin kostutettuja esineitä.

VAROITUS! Laite voi muutoin vaurioitua.

• Älä pidä kuumaa keittoastiaa käyttöpaneelin päällä.
• Älä anna kattiloiden kiehua kuiviin.
• Älä kytke keittoalueita toimintaan keittoastian ollessa tyhjä tai ilman keittoastiaa.
• Älä anna esineiden tai keittoastioiden pudota laitteen päälle. Pinta voi vaurioitua.
• Älä aseta alumiinifoliota laitteen päälle.
• Älä anna happopitoisten nesteiden, esimerkiksi viinietikan, sitruunamehun tai kalkinpoistoaineen koskettaa keittotasoa. Ne saattavat aiheuttaa mattapintaisia läikkiä.
• Varmista hyvä tuuletus tilassa, johon laite asennetaan.
• Varmista, ettei tuuletusaukoissa ole esteitä.
• Käytä ainoastaan vakaata ja oikean muotoista keittoastiaa, jonka halkaisija on polttimien kokoa suurempi. Olemassa on ylikuumenemisriski ja lasipinnan (jos olemassa) rikkoutumisvaara.
• Varmista, että liekki ei sammu, kun käännät kytkimen nopeasti maksimiasennosta minimiasentoon.
• Varmista, että keittoastiat on asetettu keittoalueiden keskelle ja etteivät ne tule keittoalueiden reunojen yli.
• Käytä ainoastaan laitteen mukana toimitettuja lisävarusteita.
• Älä asenna liekinlevittäjää polttimen päälle.

2.3 Hoito ja puhdistus

VAROITUS! Laite voi muutoin vaurioitua.

• Puhdista laite säännöllisesti, jotta pintamateriaali ei vaurioidu.
• Älä suihkuta vettä tai käytä höyryä laitteen puhdistamiseen.
• Polttimia ei saa pestä astianpesukoneessa.
• Puhdista laite kostealla pehmeällä liinalla. Käytä vain mietoja puhdistusaineita. Älä käytä hankausainetta, hankaavia pesulappuja, liuottimia tai metalliesineitä. 32 www.electrolux.com

VAROITUS! Tällöin on olemassa henkilövahinko- tai tukehtumisvaara.

• Irrota pistoke pistorasiasta.
• Leikkaa johto irti ja hävitä se.
• Litistä ulkoiset kaasuputket.

• Kysy lisätietoa laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.

2 Lisäpoltin 3 Vääntimet

Symboli Symboli Kuvaus pienin kaasunsyöttö Kuvaus ei kaasunsyöttöä / pois toiminnasta sytytysasento / suurin kaasunsyöttö

4. PÄIVITTÄINEN KÄYTTÖ

VAROITUS! Lue turvallisuutta koskevat luvut.

4.1 Polttimen sytyttäminen

VAROITUS! Ole erityisen varovainen käyttäessäsi avotulta keittiössä. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat liekin väärinkäytöstä. Sytytä poltin aina ennen keittoastian asettamista paikoilleen. Polttimen sytyttäminen: Paina väännin alas ja kierrä sitä vastapäivään maksimiasentoon (

2. Pidä väännintä painettuna noin 5 sekuntia, jotta lämpöpari lämpenisi. Mikäli näin ei tehdä, kaasunsyöttö keskeytyy.

Säädä liekki sen jälkeen, kun se on tasainen. Jos poltin ei syty muutaman yrityksen jälkeen, tarkista, ovatko polttimen suojus ja kupu oikein paikoillaan.

Polttimen kupu Polttimen kansi Sytytystulppa Lämpöpari VAROITUS! Älä paina väännintä 15 sekuntia pitempään. Jos poltin ei syty 15 sekunnin kuluessa, vapauta väännin, käännä se Pois toiminnasta -asentoon ja odota vähintään minuutti, ennen kuin yrität sytyttää polttimen uudelleen.

Jos sähkövirtaa ei ole käytettävissä, voit sytyttää polttimen ilman sähkölaitetta viemällä liekin polttimen lähelle, painamalla vastaavan vääntimen alas ja kääntämällä sitä vastapäivään kaasunsyötön maksimiasentoon. Jos poltin sammuu vahingossa, käännä väännin Pois toiminnasta asentoon ja sytytä poltin uudelleen noin 1 minuutin kuluttua. Kipinäelementti voi aktivoitua automaattisesti virran kytkemisen yhteydessä, asennuksen tai sähkökatkoksen jälkeen. Tämä on normaalia.

4.2 Polttimen kytkeminen pois

toiminnasta Liekki sammutetaan kääntämällä polttimen väännin asentoon VAROITUS! Pienennä liekkiä tai sammuta se aina ennen kuin otat keittoastian pois polttimen päältä.

5. HYÖDYLLISIÄ NEUVOJA JA VINKKEJÄ

VAROITUS! Lue turvallisuutta koskevat luvut. Poltin Keittoastioiden halkaisijat

5.1 Energiansäästövinkkejä

• Mikäli mahdollista, peitä keittoastia aina kannella.
• Kun neste alkaa kiehua, vähennä liekin voimakkuutta niin, että neste kiehuu hiljaa. Käytä ainoastaan keittoastioita, joiden halkaisija vastaa polttimien mittoja. Lisäpoltin

VAROITUS! Varmista, että keittoastioiden pohjat eivät ole vääntimien päällä. Jos vääntimet ovat keittoastioiden pohjien alla, liekit kuumentavat ne. Älä aseta samaa keittoastiaa kahden polttimen päälle. 34 www.electrolux.com VAROITUS! Älä käytä liekin levitintä. Tietoa akryyliamidista VAROITUS! Varmista, että keittoastian kahvat eivät ole keittotason etureunan yläpuolella. Varmista, että keittoastiat on asetettu keittoalueiden keskelle maksimaalisen vakauden ja pienemmän kaasun kulutuksen saavuttamiseksi. Tärkeää Tuoreimpien tieteellisten tutkimustulosten mukaisesti (erityisesti tärkkelyspitoisten) ruokien voimakas ruskistaminen voi aiheuttaa terveysvaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä. Älä aseta epävakaita tai vaurioituneita keittoastioita keittoalueiden päälle roiskeiden ja henkilövahinkojen välttämiseksi.

6. HOITO JA PUHDISTUS

VAROITUS! Lue turvallisuutta koskevat luvut. VAROITUS! Kytke laite pois toiminnasta ja anna sen jäähtyä ennen puhdistusta. Irrota laite sähköverkosta ennen puhdistus- tai kunnossapitotoimenpiteiden suorittamista. Pinnan naarmut tai tummat läiskät eivät vaikuta laitteen toimintaan.

• Keittoastioiden tuet voidaan poistaa keittotason puhdistamisen helpottamiseksi.
• Puhdista emaliosat, kupu ja kansi pesemällä ne lämpimällä saippuavedellä ja kuivaamalla ne huolellisesti ennen niiden asettamista takaisin.
• Pese ruostumattomat teräsosat vedellä ja kuivaa pehmeällä liinalla.
• Keittoastioiden kattilatuet eivät kestä konepesua. Pese ne käsin.
• Kun keittoastian tuet pestään käsin, kuivaa osat varoen, sillä emalointiprosessin takia niissä voi olla joskus karkeita reunoja. Poista vaikeat tahrat tarvittaessa puhdistustahnalla.
• Varmista, että keittoastian tuet asennetaan puhdistuksen jälkeen oikein paikoilleen.

• Jotta polttimet toimisivat virheettömästi, alusritilöiden varsiosien on oltava polttimen keskellä.
• Aseta keittoastian tuet erityisen varovaisesti paikoilleen, jotta keittotasoon ei tulisi vaurioita. Kuivaa laite pehmeällä liinalla puhdistuksen jälkeen. Lian poistaminen:

1. – Poista välittömästi: sulanut muovi, muovikelmu ja sokeripitoinen

ruoka. – Katkaise virta laitteesta ja anna sen jäähtyä ennen kuin puhdistat: kalkkijäljet, vesirenkaat, rasvaroiskeet, metallimaiset kiiltävät läiskät. Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.

2. Puhdista laite kostealla liinalla käyttäen vähän puhdistusainetta.

3. Pyyhi laite kuivaksi puhtaalla liinalla.

Ruostumaton teräs voi tummua, jos sitä kuumennetaan liikaa. Älä tämän vuoksi käytä vuolukiveä, saviastioita tai valurautalevyjä. SUOMI

6.1 Sytytystulpan puhdistaminen

6.2 Jaksottainen hoito

Tämä toiminto saavutetaan keraamisella sytytystulpalla, jossa on metallinen elektrodi. Pidä nämä komponentit täysin puhtaina, jotta sytyttäminen ei olisi vaikeaa, ja tarkista, että polttimen kannen aukoissa ei ole tukkiutumia. Pyydä lähintä valtuutettua huoltoliikettä tarkistamaan kaasuputki ja mahdollinen paineensäädin säännöllisesti.

Ongelma Mahdollinen syy Korjaustoimenpide Ei kipinää kaasuliekkiä sy- • Laitteeseen ei tule sähtytettäessä kövirtaa

• Tarkista, että pistoke on pistorasiassa ja virransyöttö on kytketty.
• Tarkista sulake. Jos sulake palaa useita kertoja, ota yhteys sähköasentajaan.

• Polttimen kupu ja suojus ovat huonosti paikoillaan.

• Varmista, että polttimen kupu ja suojus ovat oikein paikoillaan. Liekki sammuu heti syttymisen jälkeen

• Lämpöpari ei ole kuumentunut riittävästi.

• Pidä säädintä alhaalla noin viisi sekuntia liekin syttymisen jälkeen. Kaasurengas palaa epätasaisesti

• Polttimen kansi on tukossa ruokaroiskeista.

• Tarkista, ettei pääsuutin ole tukossa ja ettei polttimen kannessa ole likaa. Jos laitteen käytössä ilmenee häiriöitä, yritä ensin selvittää ongelma itse. Jos ratkaisua ei löydy, ota yhteys jälleenmyyjään tai paikalliseen valtuutettuun huoltoliikkeeseen. Asiakaspalvelukäynnistä aiheutuvat kulut voidaan veloittaa myös takuuaikana, mikäli toimintahäiriö on aiheutunut virheellisen käytön tai valtuuttamattoman henkilön suorittaman asennuksen vuoksi. Huoltoliike tarvitsee seuraavat tiedot voidakseen auttaa nopeasti ja oikein. Nämä tiedot löytyvät mukana toimitetusta arvokilvestä.
• Mallitunnus .................
• Tuotenumero (PNC) .................
• Sarjanumero (S-No.) ................. Käytä vain alkuperäisiä varaosia. Niitä on saatavana valtuutetuista huoltoliikkeistä ja varaosaliikkeistä.

7.1 Lisävarustepakkauksen

mukana toimitetut merkit Kiinnitä merkit seuraavasti: 36 www.electrolux.com

TYPE 230V-50Hz IP20 MODEL 1 Kiinnitä se takuukorttiin ja lähetä tämä osa 2 Kiinnitä se takuukorttiin ja säilytä tämä osa 3 Kiinnitä se ohjekirjaan

VAROITUS! Lue turvallisuutta koskevat luvut. VAROITUS! Asennus, liitännät ja huolto on jätettävä hyväksytyn ja asiantuntevan henkilön tehtäväksi, ja ne on suoritettava seuraavien ohjeiden sekä voimassa olevien standardien ja paikallisten määräysten mukaisesti. Varmista, että laitteen kaasun syöttöpaine on suositeltujen arvojen mukainen. Säädettävä liitososa kiinnitetään välikappaleeseen kierremutterilla (G 1/2"). Kierrä osat kiinni ja kiinnitä kaikki osat tarvittaessa teflonteipillä oikean suunnan varmistamiseksi.

Valitse pysyvät liitännät tai käytä ruostumattomasta teräksestä tehtyä joustavaa putkea voimassa olevien määräyksien mukaisesti. Jos käytät joustavia metalliputkia, huolehdi siitä, että ne eivät joudu kosketuksiin liikkuvien osien kanssa ja että ne eivät joudu puristuksiin. Ole erityisen varovainen silloin, kun keittotaso asennetaan uunin yhteyteen.

A) Akselin pää mutterilla B) Tiiviste C) Kulmaliitin (tarvittaessa) Nestekaasu Käytä nestekaasun kumista putken pidikettä. Asenna aina tiiviste. Jatka sen jälkeen kaasuliitännän asentamista. SUOMI Joustava putki sopii asennukseen silloin, kun: – se ei voi kuumentua huoneen lämpötilaa korkeammaksi, yli 30 °C lämpötilaan – se on korkeintaan 1500 mm pitkä – siinä ei ole näkyviä esteitä – siihen ei kohdistu veto- tai vääntövoimaa – se ei kosketa teräviin reunoihin tai nurkkiin – sen kunto voidaan tutkia helposti. Joustavan putken hyvän kunnon varmistamiseksi on tarkistettava, että: – putken päissä tai missään putken osassa ei ole halkeamia, viiltoja, palamisen merkkejä – materiaali ei ole kovettunut ja se on riittävän joustava – kiristimet eivät ole ruostuneet – viimeinen käyttöpäivämäärä ei ole mennyt umpeen. Jos putkessa havaitaan yksi tai useampi vaurio, älä korjaa putkea, vaan vaihda se uuteen. Asennuksen jälkeen tulee varmistaa, että kaikkien putkiliitoksien tiiviys on oikeaoppinen. Käytä apuna saippuavettä, älä koskaan liekkiä!

8.2 Suuttimien vaihtaminen

Irrota keittoastian tuet. Poista polttimen suojukset ja kuvut. Irrota suuttimet ruuviavaimella 7 ja vaihda ne käytössä olevaan kaasutyyppiin sopiviin suuttimiin (katso "Tekniset tiedot" -luvun taulukko).

4. Asenna osat takaisin päinvastaisessa

5. Vaihda arvokilpi (lähellä kaasunsyöttöputkea) uuden kaasutyypin mukaiseksi. Arvokilpitarra toimitetaan laitteen

mukana. Jos kaasun syöttöpaine on vaihteleva tai poikkeaa vaaditusta paineesta, kaasunsyöttöputkeen on asennettava asianmukainen paineensäädin.

8.3 Vähimmäistason säätäminen

Polttimien vähimmäistason säätäminen:

3) koskee vain Venäjää

Sytytä poltin. Käännä väännin minimiasentoon. Irrota väännin. Säädä ohivirtauksen säätöruuvia ohutta ruuvitalttaa käyttäen.

A) Ohivirtauksen säätöruuvi

• Jos vaihdat maakaasusta G20 20 mbar (tai maakaasusta G20 13 mbar, 3)) nestekaasuun, kiristä ohivirtauksen säätöruuvi kokonaan.
• Jos vaihdat nestekaasusta maakaasuun G20 20 mbar, löysää ohivirtauksen ruuvia noin 1/4 kierrosta.
• Jos vaihdat maakaasusta G20 20 mbar maakaasuun G20 13 mbar3), löysää ohivirtauksen ruuvia noin 1/4 kierrosta.
• Jos vaihdat nestekaasusta maakaasuun G20 13 mbar3), löysää ohivirtauksen ruuvia noin 1/2 kierrosta.
• Jos vaihdat maakaasusta G20 13 mbar3) maakaasuun G20 20 mbar, kiristä ohivirtauksen ruuvia noin 1/4 kierrosta. VAROITUS! Varmista, että liekki ei sammu, kun käännät vääntimen nopeasti maksimiasennosta minimiasentoon.

• Tarkista, että arvokilvessä mainittu jännite ja virtalaji vastaavat laitteen asennuspaikan arvoja.
• Laitteen mukana toimitetaan virtajohto. Siihen on kiinnitettävä asianmukainen pistoke, joka kestää arvokilvessä ilmoitetun kuormituksen. Varmista, että asennat pistokkeen oikeaan pistorasiaan.
• Kytke pistoke maadoitettuun pistorasiaan. 38 www.electrolux.com

• Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Tulipalovaara on olemassa, jos laite liitetään jatkojohdolla tai muulla vastaavalla tavalla. Varmista, että maadoitusliitäntä on standardien ja määräyksien mukainen.
• Älä anna virtajohdon kuumentua yli 90 °C lämpötilaan. Varmista, että sininen nollajohdin on liitetty kirjaimella "N" merkittyyn liittimeen. Liitä ruskea (tai musta) vaihejohdin kirjaimella "L" merkittyyn liittimeen. Pidä vaihejohdin aina kytkettynä.

A) tuotteen mukana toimitettu tiiviste B) tuotteen mukana toimitettu kannatin HUOMIO Asenna laite ainoastaan tasapintaiselle työtasolle.

8.5 Liitäntäjohdon vaihtaminen

8.7 Asennusmahdollisuudet

Virtajohto on vaihdettava tyyppiin H05V2V2-F T90 tai vastaavaan. Varmista, että kaapeliosa kestää jännitteen ja käyttölämpötilan. Keltavihreän maadoitusjohtimen on oltava noin 2 cm pitempi kuin ruskea (tai musta) vaihejohdin. Keittiökaluste, jossa on ovi Keittotason alle kiinnitetty paneeli on voitava poistaa helposti mm. korjaustoimenpiteiden tarpeen varalta. 30 mm

8.6 Asentaminen kalusteeseen

55 mm 30 mm 270 mm Jos samaan aukkoon asennetaan useita 30 cm keittotasoja, huoltoliikkeestä on saatavilla sivutuen ja lisätiivistettä sisältäviä asennussarjoja. Tarvittavat asennusohjeet toimitetaan sarjan pakkauksessa. A) Irrotettava paneeli B) Kytkennöille varattu tila min 20 mm (max 150 mm) SUOMI Kaluste, jossa on uuni Keittotason aukon mittojen on oltava ilmoitettujen mittojen mukaisia ja keittiökalusteessa on oltava tuuletusaukkoja hyvän ilmankierron takaamiseksi. Keittotason ja uunin sähköliitännät on asennettava erik- seen turvallisuussyistä ja jotta uuni voitaisiin poistaa helposti. 50 cm2 120 cm2 360 cm2 180 cm2

Keittotason aukon mitat Leveys: 290 mm Leveys: 270 mm Pituus: 510 mm Pituus: 490 mm Teho Pikapoltin: 3,0 kW 2,8 kW (nestekaasu) Lisäpoltin: 1,0 kW KOKONAISTEHO: G20 (2H) 20 mbar = 4 kW G30/G31 (3B/P) 30/30 mbar = 277 g/h G20 (2H) 13 mbar = 4 kW Sähköliitäntä: 230 V ~ 50 Hz Kaasuliitäntä: G 1/2” Luokka: II2H3B/P Kaasunsyöttö: G20 (2H) 20 mbar Laitteen luokitus:

Ohivirtauksen halkaisijat Poltin Ø Ohivirtaus 1/100 mm. Lisäpoltin

MAAKAASU G20 (2H) 20 mbar Nestekaasu (Butaani/Propaani) G30/G31 (3B/P) 30/30 mbar Kaasupolttimet G20 13 mbar - koskee vain Venäjää TYYPPI NORMAALI TEHO ALHAINEN TEHO

Kierrätä materiaalit, jotka on merkitty . Kierrätä pakkaus laittamalla merkillä se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen. FRANÇAIS
