EWP1472TDW - Pesumasin ELECTROLUX - Tasuta kasutusjuhend

KASUTUSJUHEND EWP1472TDW ELECTROLUX

Täname Teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Nutika ja stiilse disaini kõrval ei ole unustatud ka Teid. Ükskõik, millal Te seda ka ei kasuta – suurepärastes tulemustes võite alati alati kindel olla. Teretulemast Electroluxi! Külastage meie veebisaiti: Leiate nõuandeid, brošüüre, veaotsingu, teavet teeninduse kohta: www.electrolux.com Võite registreerida oma toote parema teeninduse saamiseks: www.electrolux.com/productregistration Saate osta lisaseadmeid, tarvikuid ja originaalvaruosi: www.electrolux.com/shop KLIENDITEENINDUS Soovitame alati kasutada originaalvaruosi. Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed. Andmed leiate andmesildilt. Mudel, tootenumber (PNC), seerianumber. Hoiatus / oluline ohutusinfo. Üldine info ja nõuanded Keskkonnainfo Jäetakse õigus teha muutusi. EESTI

Enne seadme paigaldamist ja kasutamist lugege kaasasolev ju‐ hend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

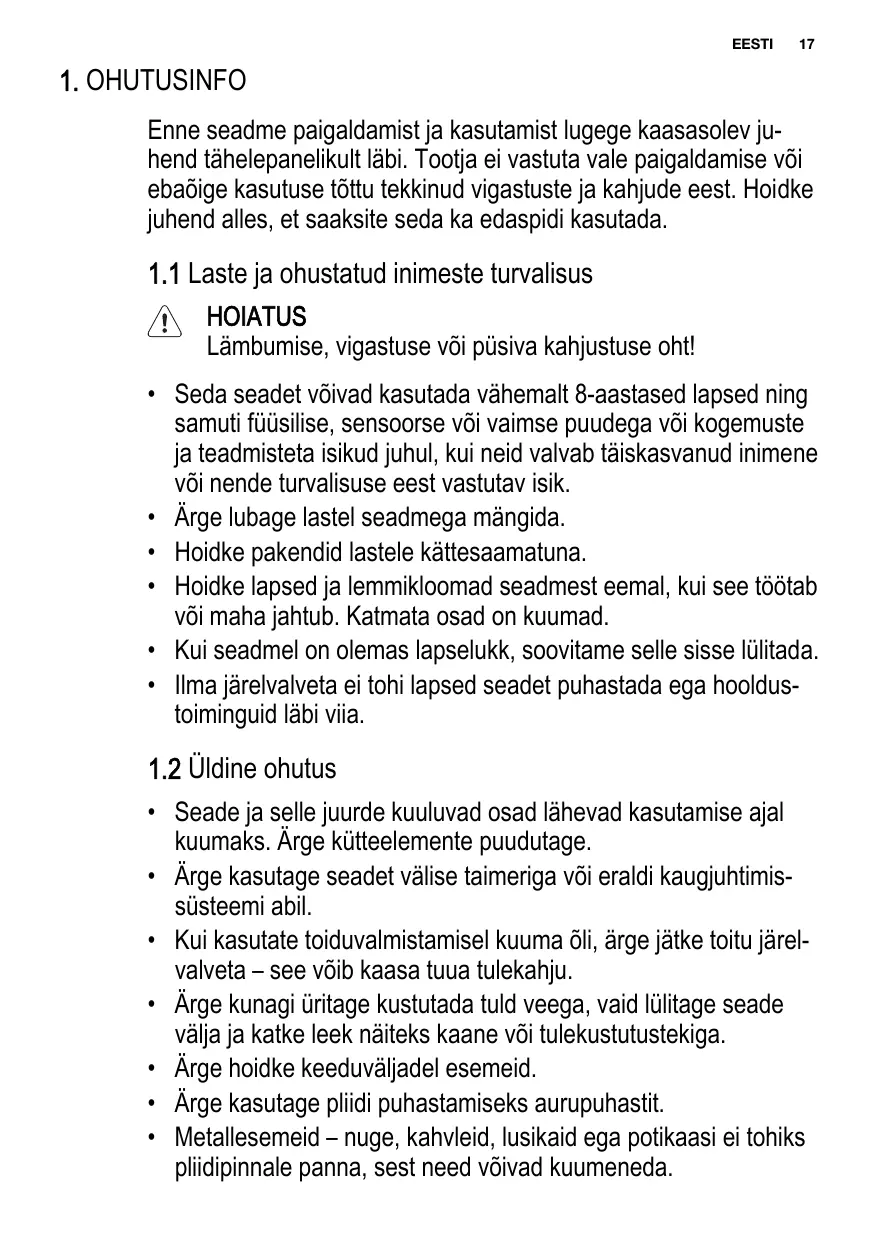

1.1 Laste ja ohustatud inimeste turvalisus

HOIATUS Lämbumise, vigastuse või püsiva kahjustuse oht!

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning samuti füüsilise, sensoorse või vaimse puudega või kogemuste ja teadmisteta isikud juhul, kui neid valvab täiskasvanud inimene või nende turvalisuse eest vastutav isik.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendid lastele kättesaamatuna.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või maha jahtub. Katmata osad on kuumad.
• Kui seadmel on olemas lapselukk, soovitame selle sisse lülitada.
• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldus‐ toiminguid läbi viia.

• Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Ärge kütteelemente puudutage.
• Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimis‐ süsteemi abil.
• Kui kasutate toiduvalmistamisel kuuma õli, ärge jätke toitu järel‐ valveta – see võib kaasa tuua tulekahju.
• Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• Ärge hoidke keeduväljadel esemeid.
• Ärge kasutage pliidi puhastamiseks aurupuhastit.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda. 18 www.electrolux.com

OHUTUSJUHISED See seade sobib järgmiste turgude puhul: FI FR TW

HOIATUS Seadet tohib paigaldada ainult kvalifit‐ seeritud elektrik!

• Eemaldage kõik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega ka‐ sutada.
• Järgige seadmega kaasas olevaid paigaldus‐ juhiseid.
• Tagage minimaalne kaugus muudest seadme‐ test ja mööbliesemetest.
• Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekin‐ daid.
• Kaitske lõikepindu niiskuskahjustuste eest so‐ biva tihendi abil.
• Kaitske seadme põhja auru ja niiskuse eest.
• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või ak‐ na avamisel seadme pealt maha kukkuda.
• Kui paigaldate seadme sahtlite kohale, siis jäl‐ gige, et seadme põhja ja ülemise sahtli vahele jääks piisavalt ruumi õhuringluse jaoks.
• Seadme põhi võib minna kuumaks. Põhjale juurdepääsu tõkestamiseks on soovitatav seadme alla paigaldada eralduspaneel. Elektriühendus HOIATUS Tulekahju- ja elektrilöögioht!
• Kõik elektriühendused peab teostama kvalifit‐ seeritud elektrik.
• Seade peab olema maandatud.
• Enne mis tahes toimingute läbiviimist veendu‐ ge, et seade on vooluvõrgust eemaldatud.
• Kasutage õiget elektrijuhet.
• Vältige elektrijuhtmete sassiminekut.
• Veenduge, et toitejuhe või -pistik ei puutuks vastu kuuma seadet või toidunõusid, kui te seadme lähedalasuvasse pistikupesasse ühendate.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitejuhtmete või -pistikute kasutamisel võib kontakt minna tuliseks.

• Veenduge, et paigaldatud on põrutuskaitse.
• Paigaldage juhtmetele tõmbetõkis.
• Veenduge, et te ei vigastaks toitepistikut ega juhet. Vigastatud toitejuhtme vahetamiseks võtke ühendust teeninduskeskusega.
• Seadme ühendus vooluvõrguga tuleb varusta‐ da mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahe‐ mik peab olema vähemalt 3 mm.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid. Gaasiühendus
• Kõik gaasiühendused peab ühendama kvalifit‐ seeritud tehnik.
• Veenduge, et seadme ümber oleks tagatud õhuringlus.
• Teave gaasivarustuse kohta on kirjas andme‐ sildil.
• See seade ei ole ühendatud seadmega, mis põlemissaadusi väljutaks. Veenduge, et ühen‐ date seadme vastavalt kehtivatele paigaldu‐ seeskirjadele. Pöörake tähelepanu piisava ventilatsiooni tagamisele.

HOIATUS Vigastuse, põletuse või elektrilöögioht!

• Kasutage seda seadet ainult kodustes tingi‐ mustes.
• Ärge muutke seadme tehnilisi omadusi.
• Ärge jätke töötavat seadet järelevalveta.
• Ärge kasutage seadet märgade kätega või ju‐ hul, kui seade on kontaktis veega.
• Ärge pange söögiriistu või potikaasi keeduväl‐ jadele. Need lähevad tuliseks.
• Lülitage keeduväli pärast kasutamist välja. HOIATUS Plahvatuse või tulekahju oht!
• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoidke need eemal lahtisest lee‐ gist või kuumadest esemetest.
• Väga kuumast õlist eralduvad aurud võivad iseeneslikult süttida. EESTI

• Kasutatud õli, milles võib leiduda toidujääke, võib süttida madalamal temperatuuril kui ka‐ sutamata õli.
• Ärge pange süttivaid või süttiva ainega määr‐ dunud esemeid seadmesse, selle lähedusse või peale. HOIATUS Seadme vigastamise või kahjustamise oht!
• Ärge pange tuliseid nõusid juhtpaneelile.
• Ärge laske keedunõudel kuivaks keeda.
• Ärge lülitage keeduvälju sisse tühjade nõude‐ ga või ilma nõudeta.
• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda.
• Ärge asetage seadmele alumiiniumfooliumit.
• Ärge laske pliidil kokku puutuda happeliste ve‐ delikega, näiteks äädika, sidrunimahla või kat‐ lakivieemaldajaga. See jätab pinnale tuhmid plekid.
• Ruumi, kuhu seade paigaldatakse, peab ole‐ ma tagatud hea ventilatsioon.
• Veenduge, et ventilatsiooniavad ei oleks tõ‐ kestatud.
• Kasutage ainult korralikke terveid keedunõu‐ sid, mille põhi on põletite diameetrist suurem. Vastasel korral tekib klaasplaadi (kui see on olemas) ülekuumenemise ja mõranemise oht.
• Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalasendist minimaalasendis‐ se.

• Jälgige, et nõud oleks paigutatud rõngaste keskele ega ulatuks üle pliidiplaadi äärte.
• Kasutage ainult seadmega kaasasolevaid tar‐ vikuid.
• Ärge paigutage põletitele leegihajutajat.

2.3 Hooldus ja puhastus

HOIATUS Seadme vigastamise või kahjustamise oht!

• Puhastage seadet regulaarselt, et vältida plii‐ dipinna materjali kahjustumist.
• Ärge kasutage seadme puhastamiseks veevõi aurupihustit.
• Ärge peske põleteid nõudepesumasinas.
• Puhastage seadet pehme niiske lapiga. Kasu‐ tage ainult neutraalseid puhastusaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvam‐ me, lahusteid ega metallist esemeid.

HOIATUS Lämbumis- või vigastusoht!

• Seadme õige kõrvaldamise kohta saate täpse‐ maid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja vi‐ sake ära.
• Suruge välised gaasitorud lamedaks.

Sümbol Sümbol Kirjeldus minimaalne gaasi pealevool Kirjeldus gaasi pealevool puu‐ dub / asend "väljas" süüteasend / maksi‐ maalne gaasi peale‐ vool

4. IGAPÄEVANE KASUTAMINE

HOIATUS Vt ohutust käsitlevaid peatükke.

4.1 Põletite süütamine

HOIATUS Tulega tuleb köögis väga ettevaatlikult ümber käia. Tootja ei vastuta selle nõu‐ de eiramisest tulenevate tagajärgede eest. Süüdake põleti alati enne kööginõu ase‐ tamist pliidile. Põleti süütamiseks: Vajutage vastavat juhtnuppu ja keerake siis vastupäeva maksimumasendisse (

2. Hoidke juhtnuppu umbes 5 sekundit sisse‐

vajutatuna; see on vajalik termoelemendi soojendamiseks. Vastasel korral katkeb gaasi pealevool.

3. Kui leek on normaalne, võite seda reguleeri‐

Kui põletit ei õnnestu süüdata ka mitme katsega, kontrollige, kas põletikroon ja selle kaas on õiges asendis.

Põleti kaas Põleti kroon Süüteküünal Termoelement HOIATUS Ärge hoidke nuppu all üle 15 sekundi. Kui põleti 15 sekundi jooksul ei sütti, siis vabastage nupp, keerake see välja ja oodake vähemalt 1 minut enne kui ürita‐ te põletit uuesti süüdata. Kui elektrit ei ole, saate põleti süüdata ilma elektrisüütelita. Selleks süüdake põleti juures leek, vajutage vastavat nuppu ja keerake seda vastupäeva maksimaalse gaasivarustuse asendis‐ se. Kui põleti peaks kustuma, siis keerake juhtnupp välja ja proovige põletit uuesti süüdata ühe minuti möödudes. Süütaja võib käivituda automaatselt toi‐ te sisselülitamisel, kas siis pärast pai‐ galdamist või voolukatkestust. See on normaalne.

4.2 Põleti väljalülitamine

HOIATUS Enne toidunõude põletilt ära võtmist keerake tuli väiksemaks või lülitage hoopis välja.

HOIATUS Vt ohutust käsitlevaid peatükke.

5.1 Energia kokkuhoid

• Võimaluse korral pange nõudele alati kaas peale.
• Kui vedelik hakkab keema, siis keerake leeki väiksemaks, et vedelik vaid õrnalt keema jääks. Kasutage ainult keedunõusid, mille põhja läbi‐ mõõt vastab põletite suurusele. Põleti Keedunõude läbimõõt Kiire

HOIATUS Jälgige, et nõude põhjad ei kataks juht‐ nuppe. Kui juhtnupud jäävad nõu põhja alla, võivad need leegi tõttu kuumene‐ da. Ärge asetage ühte nõud korraga kahele põletile. HOIATUS Jälgige, et potikäepidemed ei ulatuks üle pliidi serva. Jälgige, et nõud aset‐ seksid täpselt ringi kohal – nii ei lähe need ümber ja ka gaasikulu on väik‐ sem. Ärge pange keeduringidele ebatasase põhjaga või mõlkis nõusid, et vältida ümberminekut ja vi‐ gastusi. HOIATUS Ärge kasutage leegihajutajat. Teave akrüülamiidide koht Tähtis Uusimate teaduslike andmete kohaselt on toidu pruunistamisel (eriti tärklist sisaldavate toiduainete puhul) tekkivad akrüülamiidid tervisele ohtlikud. Seetõttu soovitame valmistada toitu võimalikult madalal temperatuuril ning toitu mitte liialt pruunistada.

6. PUHASTUS JA HOOLDUS

HOIATUS Vt ohutust käsitlevaid peatükke. HOIATUS Lülitage seade välja ja laske sel enne puhastamist maha jahtuda. Enne hool‐ dus- või puhastustööde tegemist ühen‐ dage seade vooluvõrgust lahti. Kriimustused või tumedad plekid pinnal ei mõjuta seadme tööd.

• Saate anumatoed lihtsalt eemaldada, et pliidi puhastamist hõlbustada.
• Emailitud osade, kaane ja krooni puhastami‐ seks peske neid sooja seebiveega ja kuivata‐ ge enne tagasipanekut hoolikalt.

• Roostevabast terasest osi peske veega ja kui‐ vatage seejärel pehme lapiga.
• Anumatoed ei ole nõudepesumasinakindlad. Neid tuleb pesta käsitsi.
• Kui pesete anumatugesid käsitsi, siis olge kui‐ vatamisel ettevaatlik, kuna emailimisel jäävad toote servad mõnikord konarlikeks. Vajaduse korral eemaldage tugevad plekid puhastus‐ pastaga.
• Pärast puhastamist paigutage anumatoed et‐ tenähtud kohale.
• Põletite õige töö tagamiseks veenduge, et anumatugede labad jäävad põleti keskmesse. 22 www.electrolux.com

• Olge anumatugede paigutamisel äärmiselt et‐ tevaatlik, et vältida pliidiplaadi kahjustamist. Pärast puhastamist kuivatage seadet pehme la‐ piga. Mustuse eemaldamine:

1. – Eemaldada koheselt: sulav plast, plastki‐

le ja suhkrut sisaldava toidu jäägid. – Lülitage seade välja ja laske sel enne pu‐ hastamist jahtuda: katlakiviringid, veerin‐ gid, rasvaplekid, läikivad metalsed plekid. Kasutage pliidi pinna jaoks sobivat pu‐ hastusvahendit.

2. Puhastage seadet niiske lapi ja vähese ko‐

3. Lõpus pühkige seade kuiva lapiga puhtaks.

Kui roostevaba teras liiga tuliseks läheb, võib see tuhmuda. Seetõttu ei tohi küpsetamisel ka‐ sutada talgikivist nõusid, keraamilisi panne või valumalmist nõusid.

6.1 Süüteseadme puhastamine

Süütamine toimub keraamilise süüteküünla me‐ tallelektroodi abil. Hoidke need osad väga puh‐ tad, et ennetada süütamistõrkeid ja veenduge, et põleti krooni avaused ei ole ummistunud.

6.2 Perioodiline hooldus

Laske kohalikul teeninduskeskusel regulaarsete ajavahemike tagant kontrollida gaasi pealevoolu‐ toru ja rõhu regulaatori seisundit (kui selline on paigaldatud).

Probleem Gaasi süüdates puudub säde Võimalik põhjus

• Elektrivool puudub Lahendus
• Kontrollige, kas seade on vooluvõrguga ühendatud ja elektrivool sisse lülitatud.
• Kontrollige kaitset. Kui kait‐ se vallandub rohkem kui üks kord, kutsuge välja elektrik.

• Põleti kübar ja kroon on vil‐ • Veenduge, et põleti kübar tuses asendis ja kroon on õiges asendis. Leek kustub kohe pärast süü‐ tamist

• Termoelement ei ole piisa‐ valt soojenenud

• Pärast leegi süttimist hoid‐ ke nuppu umbes 5 sekun‐ dit sissevajutatuna. Leegiring põleb ebaühtlaselt

• Põleti kroon on toidujäät‐ metest ummistatud

• Veenduge, et gaasipõleti ei ole ummistunud ja põleti‐ kroon on toidujäätmetest vaba. Vigade ilmnemisel proovige leida kõigepealt ise‐ seisvalt lahendus. Kui Te ei leia probleemile la‐ hendust, pöörduge edasimüüja poole või kohalik‐ ku teeninduskeskusse. Juhul, kui kasutate seadet ebaõigesti või paigaldust ei ole läbi viinud volitatud mehhaanik, ei ole klienditeeninduse tehniku visiit teile tasuta, isegi mitte ga‐ rantiiajal. Järgmised andmed on vajalikud selleks, et teid kiiresti ja õigesti aidata. Need andmed on kirjas seadmele kinnitatud andmesildil.
• Mudeli kirjeldus .................
• Toote number (PNC) .................
• Seerianumber (S.N.) ................. Kasutage ainult oroginaalvaruosi. Need on saa‐ daval teeninduskeskusel ja volitatud varuosapoo‐ didest. EESTI

7.1 Tarvikute kotis olevad sildid

Kleepige iseliimuvad sildid nii, nagu allpool näha:

HOIATUS Vt ohutust käsitlevaid peatükke. HOIATUS Kvalifitseeritud tehnik peab vastavalt kehtivatele nõuetele ja kohalikele ees‐ kirjadele järgima järgmisi paigaldus-, ühendus- ja hooldusjuhiseid. Veenduge, et seadme gaasivarustuse rõhk vastab ette nähtud rõhuväärtuste‐ le. Reguleeritav ühendusdetail kinnita‐ takse platvormi külge G 1/2" keermega mutriga. Keerake osad kinni ja vajadu‐ sel tihendage kõik õige suuna saavuta‐ miseks teflonribaga.

Kasutage fikseeritud ühendusi või roostevabast terasest painduvat toru vastavalt kehtivatele ees‐ kirjadele. Painduvate metalltorude kasutamisel jälgige, et need ei puutuks vastu liikuvaid osi või et neid ei muljutaks. Olge ettevaatlik, kui pliidiga koos kasutatakse ka ahju.

A) Mutriga toruots B) Seib C) Põlv (vajadusel) 24 www.electrolux.com Vedelgaas Vedelgaasi puhul kasutage kummist voolikuhoi‐ dikut. Kinnitage alati kõigepealt tihend. Alles see‐ järel jätkake gaasiühendusega. Painduvat toru võib kasutada, kui: – see ei lähe kuumemaks kui toatemperatuur, mitte üle 30 °C; – toru ei ole pikem kui 1500 mm; – torul ei ole ventiile; – toru ei ole paindes ega muljutud; – see ei puutu vastu teravaid servi ega nurki; – toru on kontrollimiseks kergesti ligipääsetav. Painduva toru korrasoleku kontrollimisel tuleb jäl‐ gida, et: – poleks näha pragusid, sisselõikeid ega jälgi põletusest nii toru otstes kui ka kogu ulatuses; – toru materjal ei ole muutunud jäigaks; see peab olema elastne; – kinnitusklambrid ei ole roostes; – kasutusaeg ei ole möödas. Kui märkate torul kahjustusi, siis ärge seda pa‐ randage, vaid asendage uuega. Pärast paigaldamist veenduge, et kõigi toruliitmike kinnitused on õiged. Kasuta‐ ge seebilahust, mitte leeki!

8.2 Injektorite asendamine

Eemaldage anumatoed. Eemaldage põletite katted ja kroonid. Keerake mutrivõtmega nr 7 injektorid lahti ja asendage need kasutatava gaasi tüübi jaoks sobivatega (vt tabelit jaotises "Tehnili‐ sed andmed").

4. Pange osad uuesti kokku, järgides sama

protseduuri vastupidises järjekorras.

5. Asendage andmesilt (asub gaasivarustuse

toru lähedal) sildiga, mis vastab uut tüüpi gaasivarustusele. Andmesildi leiate seadme juurde kuuluvast pakendist. Kui gaasivarustuse rõhk on muutuv või kui see erineb vajalikust survest, tuleb gaasitorule pai‐ galdada sobiv rõhumuundur.

Põletite minimaalse taseme reguleerimiseks:

2. Keerake nupp minimaalsesse asendisse.

3. Eemaldage juhtnupp.

Reguleerige õhukese kruvikeerajaga möö‐ daviigukruvi asendit.

• Lülitudes 20-millibaariselt G20 maagaasilt (või 13-millibaariselt G20 maagaasilt 2)) vedelgaa‐ sile, keerake möödaviigukruvi täielikult kinni.
• Üleminekul vedelgaasilt 20-millibaarisele G20 maagaasile keerake möödaviigukruvi umbes 1/4 pöörde võrra lahti.
• Üleminekul 20-millibaariselt G20 maagaasilt 13-millibaarisele G20 maagaasile2) keerake möödaviigukruvi 1/4 pööret lahti.
• Üleminekul vedelgaasilt 13-millibaarisele G20 maagaasile2) keerake möödaviigukruvi umbes 1/2 pöörde võrra lahti.
• Üleminekul 13-millibaariselt G20 maagaasilt2) 20-millibaarisele G20 maagaasile keerake möödaviigukruvi 1/4 pööret kinni. HOIATUS Veenduge, et leek ei kustu, kui keerate nuppu kiiresti maksimaalasendist mini‐ maalasendisse.

• Veenduge, et nimivõimsus ja andmesildil too‐ dud voolutüüp on kooskõlas kohaliku pinge ja vooluga.
• Selle seadme juurde kuulub ka toitejuhe. Selle juurde peab kuuluma õige pistik ning see peab taluma andmesildil toodud koormust. Veenduge, et panete pistiku õigesse pistiku‐ pessa.
• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.
• Veenduge, et pärast paigaldamist säilib juur‐ depääs toitepistikule.
• Seadet välja lülitades ärge tõmmake toitekaa‐ blist. Hoidke alati kinni toitepistikust.
• Seadme ühendamisel pikendusjuhet, adapterit või mitmikpistikut kasutades tekib tulekah‐ EESTI

juoht. Jälgige, et maandus vastaks kehtivatele nõuetele ja eeskirjadele.

• Ärge laske toitejuhtmel kuumeneda üle 90° C. Veenduge, et sinine neutraalkaabel on ühenda‐ tud klemmiga, mille tähis on "N". Ühendage pruun (või must) faasikaabel klemmiga, mille tä‐ his on "L". Hoidke faasikaabel alati ühendatuna. B) komplekti kuuluv tugi

8.5 Ühenduskaabli vahetamine

Uksega köögikapp Ühenduskaabli asendamiseks kasutage ainult H05V2V2-F T90 või teist sama tüüpi kaablit. Veenduge, et kaabli ristlõige vastab pingele ja töötemperatuurile. Kollane/roheline maandusjuhe peab olema ligikaudu 2 cm pikem kui pruun (või must) faasijuhe. Pliidi alla paigaldatavat plaati peab saama ker‐ gelt eemaldada ning see peab võimaldama hõlp‐ sat juurdepääsu tehnilise abi vajaduse korral.

8.6 Paigutamine mööblisse

ETTEVAATUST Pliidi võib paigaldada ainult tasasele tööpinnale.

8.7 Paigaldusvõimalused

min. 650 mm min. 450 mm 40-50 mm 490 mm 55 mm 30 mm 270 mm Kui samasse väljalõigatud avasse üksteise kõr‐ vale soovitakse paigutada mitu 30 cm pliidiplaati, võib teeninduskeskusest hankida külgtoendiga paigalduskomplekti ja täiendavad tihendid. Kom‐ plektiga on kaasas ka spetsiaalsed paigaldusju‐ hised.

A) komplekti kuuluv tihend A) Eemaldatav plaat B) Vaba ruum ühenduste jaoks Köögikapis olev ahi Pliidi avause mõõtmed peavad vastama joonise‐ le ning köögikapp peab olema varustatud õhu‐ avadega pideva õhu juurdepääsu tagamiseks. Ohutuse tagamiseks ja ahju hõlpsaks eemalda‐ miseks köögikapist tuleb pliidi ja ahju elektriü‐ hendused paigaldada eraldi. 50 cm2 120 cm2 360 cm2 180 cm2 26 www.electrolux.com

9. TEHNILISED ANDMED

Pliidi mõõtmed Pliidi süvendi mõõtmed Laius : 290 mm Laius : 270 mm Pikkus: 510 mm Pikkus: 490 mm Kuumutusvõimsus Kiirpõleti: 3,0 kW 2,8 kW (vedelgaas) Lisapõleti: 1,0 kW KOGUVÕIMSUS: G20 (2H) 20 mbaari = 4 kW G30/G31 (3B/P) 30/30 mbaari = 277 g/h G20 (2H) 13 mbaari = 4 kW Elektrivarustus: 230 V ~ 50 Hz Gaasiühendus: G 1/2” Kategooria: II2H3B/P Gaasivarustus: G20 (2H) 20 mbaari Seadme klass:

Möödaviikude diameetrid Põleti Möödaviigu Ø 1/100 mm Lisapõleti

Gaasipõletid PÕLETI Lisapõleti Kiire TAVA‐ VÕIMSUS VÄHEN‐ DATUD VÕIMSUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. 28 www.electrolux.com SISÄLLYS
