LF60EW16N - Liesi Logik - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vapaasti seisova sähköliesi
Merkki	Logik
Malli	LF60EW16N
Keittotason tyyppi	4 sähköistä massalevyä
Uunin tyyppi	Perinteinen sähköuuni grillillä
Uunin tilavuus	65 litraa
Mitat (K x L x S)	90 x 60 x 60 cm
Paino	50 kg
Virtalähde	220-240 V ~ 50/60 Hz
Kokonaisvirrankulutus	10,5 kW
Energialuokka (uuni)	A
Uunitoimintojen lukumäärä	6 (sisältää grilli, puhallin, sulatus)
Ohjaustyyppi	Pyörivät nupit
Näyttö	Digitaalinen ajastin/kello
Turvaominaisuudet	Lapsilukko, automaattinen sammutus, ylikuumenemissuoja
Puhdistus	Emalipinta, irrotettava uuninluukku, helppopuhdistettava keittotaso
Uunin valo	Kyllä
Jäähdytystuuletin	Integroitu
Varaosien saatavuus	Uunin vastukset, termostaatit, nupit, oven saranat
Korjauspalvelu	Valtuutetut huoltoliikkeet, tee-se-itse korjaus ohjekirjan avulla
Mukana tulevat lisävarusteet	1 grilliastia, 1 ritilä, 1 leivinpelti

Usein kysytyt kysymykset - LF60EW16N Logik

Mikä on uunin energialuokka?

Uuni on luokiteltu energialuokkaan A, mikä takaa alhaisen virrankulutuksen.

Kuinka asennan liesi oikein?

Asennus on teetettävä pätevällä sähköasentajalla. Varmista, että liesi on asetettu tasaiselle, lämmönkestävälle pinnalle ja kytketty 220-240V virtalähteeseen. Jätä riittävä ilmanvaihtotila.

Kuinka puhdistan keittotason levyt?

Puhdista massalevyt niiden jäähdyttyä kostealla liinalla ja miedolla pesuaineella. Älä käytä hankaavia puhdistusaineita. Pinttyneisiin tahroihin käytä keittotason kaavinta.

Mitä teen, jos uuni ei kuumene?

Tarkista virtalähde ja varmista, että ajastin on asetettu. Jos uuni ei vieläkään kuumene, lämpövastus voi olla viallinen. Katso ohjekirjasta vaihto-ohjeet tai ota yhteyttä huoltoon.

Voinko käyttää alumiinifoliota uunissa?

Vältä alumiinifolion asettamista suoraan uunin pohjalle, koska se voi estää ilmankierron. Voit käyttää sitä ruokien peittämiseen, mutta pidä se poissa lämpövastuksista.

Kuinka asetan ajastimen?

Käännä ajastimen nuppi haluttuun aikaan (enintään 120 minuuttia). Uuni sammuu automaattisesti. Käytä minuuttimuistutinta lyhyitä aikavälejä varten.

Onko lapsilukko saatavilla?

Kyllä, liesi sisältää lapsilukko-ominaisuuden. Aktivoi se painamalla tiettyä painikeyhdistelmää (katso ohjekirja). Se estää vahingossa tapahtuvan käytön.

Mitkä ovat tuotteen mitat?

Mitat ovat 90 x 60 x 60 cm (korkeus x leveys x syvyys). Varmista, että keittiötilasi sopii näihin mittoihin.

Kuinka usein minun tulee vaihtaa uunin valo?

Vaihda uunin valo, kun se palaa loppuun. Käytä 25W/300°C halogeenilamppua, joka on yhteensopiva mallisi kanssa. Katso ohjekirjasta ohjeet.

Mistä löydän varaosia?

Varaosia, kuten lämpövastuksia, nuppeja ja oven saranoita, on saatavilla Logikin valtuutetuista huoltoliikkeistä tai verkkokauppiailta. Ilmoita malli LF60EW16N.

KÄYTTÖOHJE LF60EW16N Logik

Vapaasti seisova sähköliesi

KÄYttÖ-/asEnnusoHJE

FI

Turvavaroitukset....10

Pakkauksesta purkaminen 53

Tuotteen yleiskatsaus....54

Näkymä edestä 54

Ohjauspaneeli 54

Ennen lieden käyttöä 55

Lieden käyttö 55

Kypsennysalueiden ensimmäinen käyttö 55

Lieden kypsennysalueiden ohjaus....55

Oikeiden ruoanvalmistusvälineiden valinta....55

Uunin käyttö 56

Uunin ensimmäinen käyttö 56

Hyllysijainnit 56

Lämpötilan (termostaatti) ohjaus 57

Uunitoiminto/Lämpötilan valitsinsäädin....57

Grillin käyttö 58

Puhdistusohjeet 58

Lieden puhdistaminen 58

Lieden ulkopinnan puhdistaminen....58

Uuninluukun lasin puhdistaminen 59

Uunin sisäosien puhdistaminen 59

Uuninluukun irrottaminen....60
Uunin lampun vaihtaminen 60

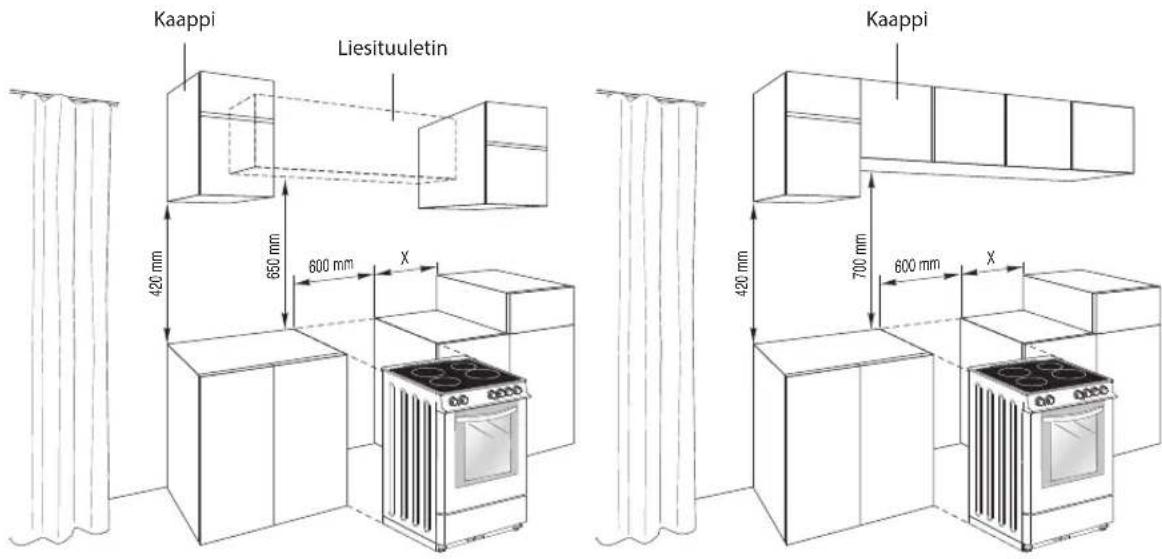

Asennus 61
Jalkojen säätäminen 62
Lieden siirtäminen 62

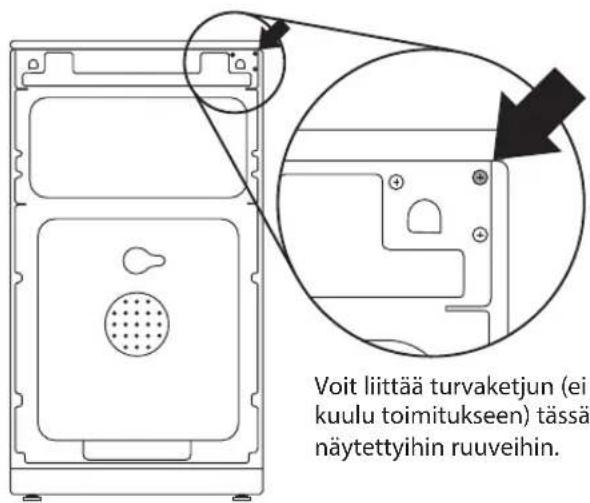

Vakauskannatin 62

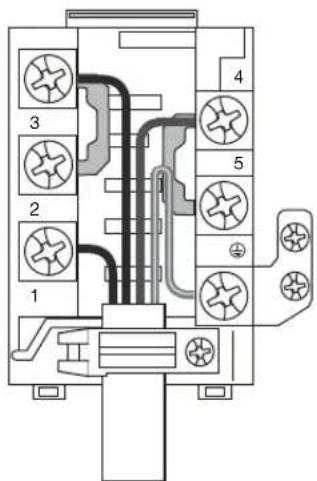

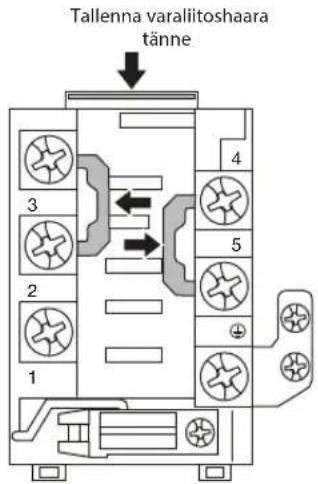

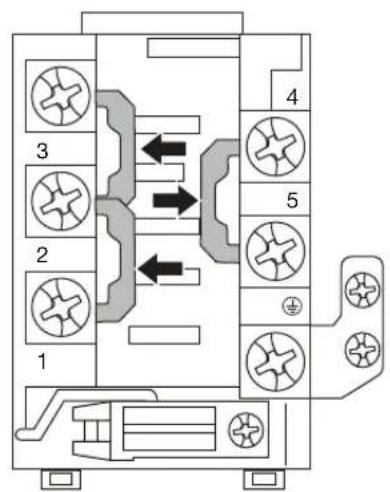

Sähköliitäntä....63
Tuoteseloste ja Tekniset tiedot 65

DK

- On suositeltavaa, että pätevä sähköteknikko asentaa laitteen. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat väärästä asennuksesta.

- Tarkasta laite vahinkojen varalta, kun olet purkanut sen pakkauksesta. Jos havaitset vahinkoja, älä käytä laitetta, ja ota yhteys liikkeeseen, josta ostit sen.

- Tämä laite on tarkoitettu ainoastaan sisäkäyttöön kotitalouksissa.

- Verkkovirrasta irrottamiseksi käytettävissä on oltava kytkin, jonka kontaktietäisyys kaikista navoista on vähintään 3.0 mm, ja joka on luokiteltu niin, että se tarjoaa virran katkaisemisen kokonaan. Kytkin on liitettävä kiinteään johdotukseen paikallisten johdotussääntöjen mukaisesti.

- Jos virtakaapeli vahingoittuu, sen saa sähköiskun välttämiseksi vaihtaa vain valtuutettu huoltoedustaja tai pätevä sähköteknikko.

- Uunia on käytettävä hyvin tuuletetussa sijainnissa ja asennettava tasaiselle vaakasuoralle alustalle.

• Käytä laitetta vain kuivissa tiloissa.

- Pidä muiden laitteiden sähkökaapelit poissa kuumilta alueilta; älä anna niiden koskettaa laitetta.

- Varmista, että laite on kytketty pois päältä virtakytkimellä, ja että se on jäähtynyt kokonaan ennen puhdistusta, uunin lampun vaihtamista tai ennen minkään kunnossapitotyön suorittamista sähköiskun tai palovamman vaaran välttämiseksi.

- Laitteen käyttö muodostaa sijaintihuoneeseen kosteutta. Varmista, että keittiö on hyvin tuuletettu. Pidä luonnolliset tuuletuskanavat hyvässä kunnossa.

- Tätä laitetta ei ole tarkoitettu (lapset mukaan lukien) sellaisten henkilöiden käyttöön, joilla on heikentyneet fyysiset, aistimelliset ja henkiset kyvyt, tai joilla ei ole kokemusta tai tietoutta laitteen käytöstä, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä ja anna ohjeita laitteen käytöstä.

- Lapset eivät saa suorittaa puhdistus ja kunnossapitotöitä ilman valvontaa.

• Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella.
• Laite kuumenee käytön aikana. On varottava koskettamasta uunin sisällä olevia kuumennuselementtejä tai keittolevyjä.
• Laite ja sen luokse päästävät osat kuumenevat käytössä. Pienet lapset on pidettävä loitolla uunista.
• Valvontaa vailla oleva ruoanvalmistus rasvalla tai öljyllä voi olla vaarallista ja johtaa tulipaloon. ÄLÄ KOSKAAN yritä sammuttaa rasvapaloa vedellä, vaan sammuta laite ja peitä se esim. kannella tai sammutuspeitteellä.
• Tulipalon vaara: Älä säilytä uunissa tai sen lähellä mitään muuta kuin toimitukseen kuuluvia lisävarusteita.
• Kun uuni on kuuma, älä kosketa uunin lasia tai muita kuumentuvia osia. Anna uunin jäähtyä ennen kuin kosketat näitä osia.
• Älä käytä karkeita hiovia puhdistusaineita tai teräviä metallikaapimia uunin lasin puhdistukseen, sillä ne voivat naarmuttaa pintaa, mikä voi johtaa lasin särkymiseen.
• Varmista ennen laitteen käyttöä, että verhot, tyllikankaat, paperi tai muu syttyvä materiaali on poistettu laitteen läheltä. Älä säilytä palavia tai syttyviä esineitä uunissa tai sen päällä.
• Tämä laite on tarkoitettu vain kypsennyskäyttöön. Sitä ei saa käyttää muuhun tarkoitukseen, esimerkiksi huoneen lämmittämiseen.
• Älä käytä uunin puhdistukseen höyrypuhdistimia.
• Älä aseta mitään esineitä avoimen uuninluukun päälle tai nojaamaan siihen.
• Jos lieden pinnassa on halkeamia, sammuta laite välttääksesi mahdollisen sähköiskun.
• Ole varovainen käsitellessäsi lasiosia, sillä kolhaisut, naarmuttaminen, raskas käsettely ja pudottamiset voivat saada lasin särkymään.
• Uunin lasiluukku on karkaisuta lasia, ja se on suunniteltua hajoamaan pieniksi murusiksi särkyessään. Näillä palasilla on terävät reunat. Käsittele rikkoutunutta lasia varovasti.
• Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.
• Toimitukseen kuuluva kannatin tai hyväksytty lieden vakauslaite on oltava kiinnitetty.

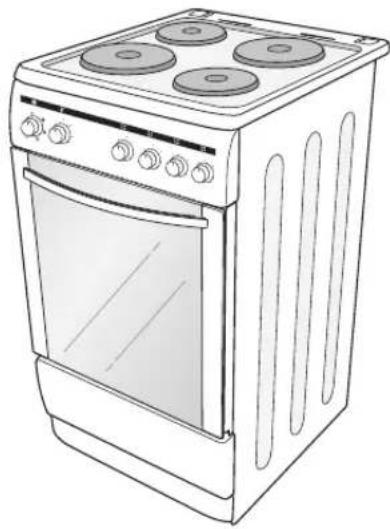

Pakkauksesta purkaminen

Poista kaikki pakkausmateriaali laitteesta. Säilytä pakkaus. Jos hävität pakkauksen, tee se paikallisten säädösten mukaisesti.

Seuraavat tavarat kuuluvat toimitukseen:

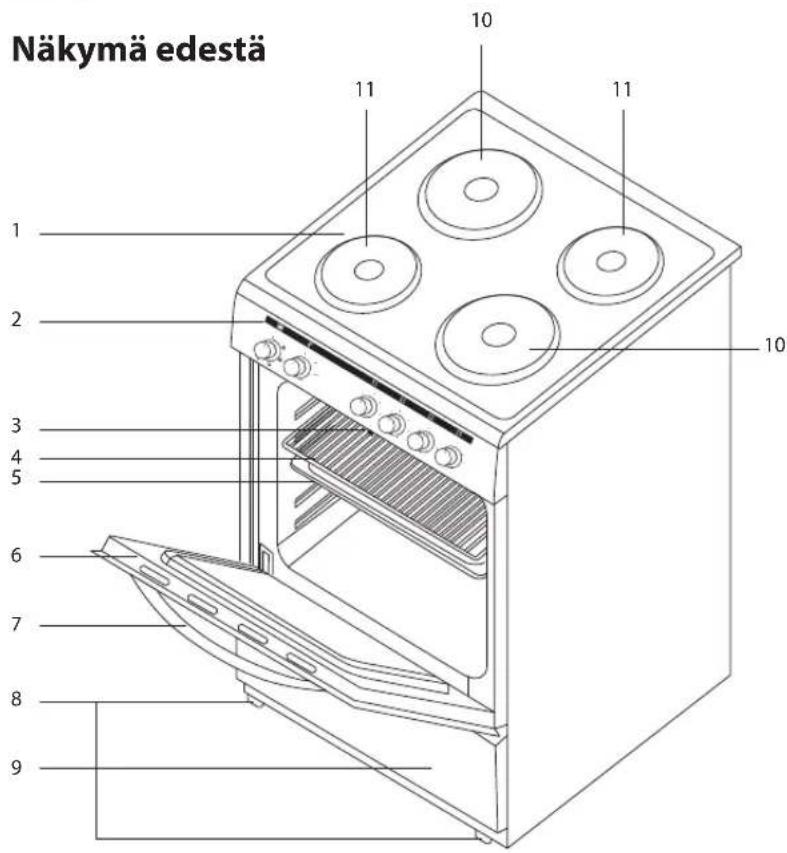

Tuotteenyleiskatsaus

1. Keraaminen liesi
2. Ohjauspaneeli
3. Turvallisuussalpa
4. Uunin hylly
5. Uuninpelti
6. Uuninluukku
7. Uunin kahva
8. Säädettävät jalat
9. Säilytysosasto
10. Suuri keittolevy
11. Pieni keittolevy

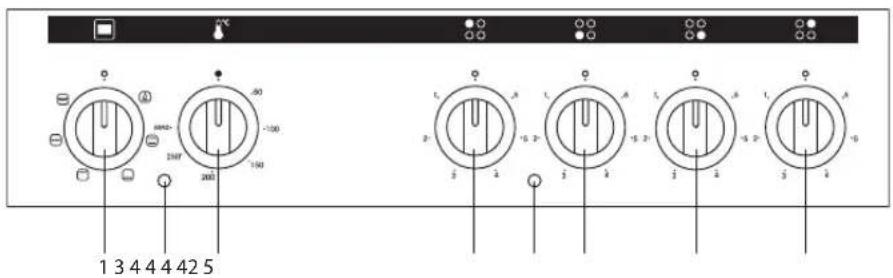

Ohjauspaneeli

1. Uunitoiminnon valitsinsäädin
2. Termostaattivalo

3. Lämpötilan (termostaatti) ohjaus

4. Keittolevyjen säätimet

5. Keittolevyn varoitusvalo

Ennen lieden käyttöä

Ennen uuden lieden käyttöä:

• Varmista, että kaikki säätimet on kytketty pois päältä.
- Lue tämä ohje/asennusopas kiinnittäen erityistä huomiota "Turvallisuusvaroitukset"-osaan.
• Kytke virta pois päältä.

Tämä laite on tarkoitettu vain ruoanvalmistukseen. Sitä ei saa käyttää muihin tarkoituksiin, kuten huoneen lämmittämiseen.

Lieden käyttö

Kypsennysalueiden ensimmäinen käyttö

Käytä sähköisiä kypsennysalueita tasolla 3 noin 4 minuuttia poistaaksesi mahdolliset valmistusjäämät.

Lieden kypsennysalueiden ohjaus

1. Kierrä valitun kypsennysalueen ohjainta myötäpäivään tai vastapäivään halutulle kuumuustasolle. Keltainen kypsennystason varoitusvalo syttyy ilmaisten, että kypsennysalue on kytketty päälle. Muutaman sekunnin kuluttua alueen kuumennuksen merkkivalo syttyy näyttämään, mikä kypsennysalue on kuuma. Vaikka kypsennysalue olisi sammutettu, merkkivalo pysyy päällä ilmaisten alueen olevan yhä kuuma.

2. Kun olet lopettanut kypsennyksen, kierrä säädin takaisin "0"-asentoon. Kypsennysalueen varoitusvalo sammuu.

	TASO 1 TASO 2 TASO 3 TASO 4 TASO 5 TASO 6
145 mm 100 W	W 165 W 250 W	500 W 750 W 1	000 W
180 mm 135 W	W 220 W 300 W	850 W 1 150 W	500 W

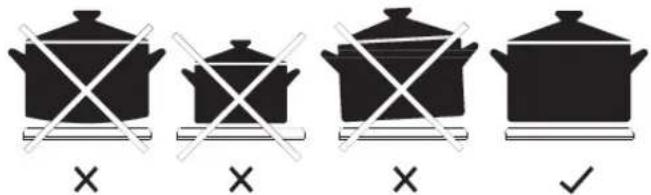

Oikeiden ruoanvalmistusvälineiden valinta

• Älä käytä ruoanvalmistusvälineitä, joissa on rosoiset reunat tai kaareva pohja.
• Varmista, että pannun pohja on tasainen, ja että se on tiiviisti kiinni kuumennuspinnassa ja on saman kokoinen kuin ruoanvalmistusalue. Keskitä pannu aina ruoanvalmistusalueella.

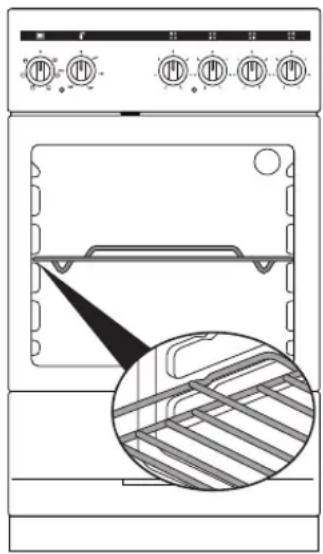

Uunin ensimmäinen käyttö

• Uunin luukussa on turvallisuussalpa. Luukku avataan työntämällä mustaa luukun salpaa oikealle ja vetämällä saman aikaisesti uunin luukku auki.
• Varmista, ettei mitään ole jäänyt uuniin. Poista kaikki liitetyt kortit, pakkausmateriaali, tarrat tai muovipussit ja grillipannun kahva.
• Pyyhi ennen virran kytkemistä päälle uunin sisäpuolen seinät ja kotelo kostealla liinalla ja kuumalla vedellä, joka sisältää hieman mietoa pesunestettä.
• Puhdista kaikki kosketeltavat osat kuumalla vedellä, joka sisältää hieman pesunestettä.

- Kytke uuni maksimilämpötilaan (250 °C) noin 30 minuutiksi. Varmista, että huone on hyvin tuuletettu, sillä ensimmäisessä käytössä saattaa ilmetä hieman savua ja hajua (noin 15 minuuttia).

Tämä on normaalia. Se johtuu kuumennuselementtien suoja-aineista, jotka suojaavat liettä korroosiolta tehtaalta kuljetuksen aikana.

1. Parhaiden tulosten saamiseksi ruoan ja yläkuumennuselementin pienin etäisyys on 30 mm.
2. Uunin sisätilan seinissä on 5 eri hyllyohjainuraa. Voit asettaa uunipellin eri korkeuksille saadaksesi parhaan kypsennyssuorituskyvyn asetetun lämpötilan, ruoan koon ja valitun uunitoiminnon mukaan. Jos vain yläkuumennuselementti on päällä (varmista, että ruoan ja yläkuumennuselementin välissä on vähintään 30 mm:n väli).
3. Valvo aina ruokaa kypsennyksen aikana varmistaaksesi, ettet kypsennä sitä liikaa.
4. Jos ruoka on painava, käytä uunipeltiä ritilähyllyn asemesta.
5. Älä avaa tarpeettomasti uuninluukkua kypsennyksen aikana, sillä kuumuutta menetetään ja kypsennystulokset voivat muuttua.
6. Kakkuvuokien käyttö kakkuja paistettaessa antavat paremmat tulokset.

• Uunia ei saa missään olosuhteissa peittää alumiinifoliolla, sillä uuni voi ylikuumentua.
• Älä aseta asioita tai leivontapeltejä suoraan uunin alustaan, sillä siitä tulee hyvin kuuma ja uuni voi vahingoittua.
• Leipä voi syttyä tuleen, jos sitää pahhdetaan liian pitkään. Tarkka valvonta on välttämätöntä leipää paahdettaessa.
• Liesi kuumenee käytön aikana. On varottava koskettamasta kuumia pintoja, kuten uuninluukkua tai kuumennuselementtejä.
• Kosketettavissa olevat osat voivan kuumentua käytössä. Lapset on pidettävä etäällä liedestä.

Lämpötilan (termostaatti) ohjaus

Lämpötilan voi asettaa välillä 50 °C - 250 °C. Valitse haluttu lämpötila seuraavasti:

Pitääksesi ruoan lämpimänä 50 - 100°C	-asento
Perinteiseen uunissa kypsentämiseen 50°C - Maks.asento
Kaiken tyyppiseen grillaukseen Grillin lämpötilaa ei voi säätää

Jos vaaditaan tarkkoja lämpötiloja, ne voi tarkistaa uunilämpömittarilla, joita on saatavana useimmissa keittiövälinekaupoissa.

Uunitoiminto/Lämpötilan valitsinsäädin

Tätä säädintä käytetään kypsennystoimintojen ja lämpötilojen valintaan. Kierrä säädintä myötäpäivään valitaksesi halutun toiminnon/lämpötilan.

1. Kierrä säätimellä uunille haluttu asetus. Keltainen toiminnan merkkivalo ja punainen termostaatin merkkivalo syttyvät.
2. Termostaatin valo sammuu heti, kun asetettu lämpötila on saavutettu. Uuni on nyt käyttövalmis.
3. Uuni kytketään pois päältä kiertämällä säädintä vastapäivään "O"-asentoon. Toiminnan ja termostaatin merkkivalot sammuvat.

	Kytkee uunin lampun päälle riippumatta muista toiminnoista.
50 °C - Maks.	Uunin termostaatti, merkkivalo sekä ylä- ja alakuumennuselementit kytkeytyvät päälle. Lämpötilan voi asettaa valitsimella välille 50 °C - 250 °C
	Uunin termostaatti, merkkivalo ja alakuumennuselementti kytkeytyy päälle.
	Uunin termostaatti, merkkivalo ja yläkuumennuselementti kytkeytyy päälle.
	Uunin merkkivalo ja grillikuumennuselementti kytkeytyvät päälle.Grillattaessa uunin luukun on oltava suljettu ja uunin lämpötila säädettynä 190°C -asteeseen.
	Uunin merkkivalo, grilli ja yläkuumennuselementit kytkeytyvät päälle.Toimintoa käytetään grillauksen nopeuttamiseen ja kattaaksesi suuremman pinta-alan, kuten lihaa grillattaessa, käytä uunin ylätasaja.Grillattaessa uunin luukun on oltava suljettu ja uunin lämpötila säädettynä 190°C -asteeseen.
	Uunin merkkivalo sekä ala- ja yläkuumennuselementit kytkeytyvät päälle. Staattinen kypsennystoiminto tuottaa kuumuutta varmistaen ylhäällä ja alhaalla olevien ruokien tasaisen kypsennyksen.

Grillin käyttö

Grillattaessa uunin luukun on oltava suljettu ja uunin lämpötila säädettynä 190°C -asteeseen

1. Kierrä uunin säädin Grilli-asentoon 📄.
2. Esilämmitä grillielementtiä noin 5 minuuttia ennen käyttöä.
3. Aseta grillin pannu uuniin uunipellille, joka on asetettu ylähyllynohjain sijaintiin.

Kypsennettävä ruoka tulee asettaa grillipannussa grillipannuritilälle. Varmista, että ruojan ja kuumennuselementtien väliin jää vähintään 30 mm:n väli ja käytä tarpeen mukaan alempaa hyllyohjainuraa.

1. Sulje luukku.
2. Tarkista ruoan kypsyys säännöllisesti, jottet kypsennä sitä liikaa. Jos hitaampi kypsentäminen on tarpeen, käytä alempaa hyllyohjainuraa.

Puhdistusohjeet

Ennen kuin aloitat lieden puhdistamisen:

• Lue puhdistusohjeet- ja "Turvallisuusvaroitukset"-osat.
  • Irrota liesi verkkovirrasta.
  • Anna lieden jäähtyä kokonaan ennen puhdistusta.

• Älä käytä höyrypuhdistajaa.

• Pyyhi uuni puhtaaksi jokaisen käytön jälkeen.

• Pyyhi pois jäämät. Vältä emäksisten tai happamien aineiden (kuten sitruunamehu tai etikka) jättämistä uunin pinnoille.
• Älä käytä kloori- tai happopohjaisia puhdistustuotteita.
• Älä koskaan puhdista sisäosia, paneelia, kantta, peltejä tai muita uunin osia työkaluilla, kuten teräsharja, teräsvilla tai veitset. Älä käytä hiovia ja naarmuttavia aineita tai pesuaineita.
• Kun olet puhdistanut uunin sisäosat pesuaineliuoksella kostutetulla liinalla, huuhtele ja kuivaa se huolellisesti pehmeällä liinalla.
• Älä koskaan käytä syttyviä aineita, kuten happoa, ohennusainetta tai bensiiniä uunin puhdistamiseen.
• Älä pese mitään uunin osia astianpesukoneessa.

Lieden puhdistaminen

• Pyyhi liedestä päivittäiset roiskeet lämpimällä vedellä ja miedolla kotitalouksien pesuaineella.
• Voit käyttää ylikiehumistahrojen, sulamisjälkien ja kuumien sokeripitoisten valumien poistamiseen lasikeraamisten liesien puhdistukseen tarkoitettua kaavinta (ei kuulu toimitukseen). Aseta kaapimen terä vinosti lieden pintaa vasten. Pidä kaavinta noin 30° asteen kulmassa ja liu'uta sitä vasten liettä tahrojen poistamiseksi. Älä käytä kaavinta 90° asteen kulmassa liettä vasten. Se voi naarmuttaa ja vahingoittaa lieden pintaa.
• Älä käytä hiovia puhdistusaineita/liinoja, sillä ne voivat vahingoittaa laitteen pintaa.

Lieden ulkopinnan puhdistaminen

Pyyhi lieden ulkopinnat usein lämpimällä vedellä ja miedolla kotitalouksien pesuaineella. Kaikki ruostumatonta terästä olevat osat voi puhdistaa soveltuvalla puhdistusaineella.

Uuninluukun lasin puhdistaminen

Älä käytä karkeita, hiovia puhdistusaineita tai teräviä metallilastoja uunin lasin puhdistamiseen, sillä ne voivat naarmuttaa pintaa, mikä voi johtaa lasin särkymiseen.

Ole varovainen käsitellessäsi lasiosia, sillä kolhaisut, naarmuttaminen, raskas käsittely ja pudottamiset voivat saada lasin särkymään.

Uunin sisäosien puhdistaminen

• Älä käytä hiovia puhdistusaineita, liinoja tai tuppoja emalipäällysteen puhdistamiseen.
• Puhdista uunin sisäosan emalointi sen jäähdyttyä kotitalouksien pesuaineella tai ammoniakkipohjaisella pesuaineella. Voit käyttää erityisiä uuninpuhdistusaineita, jos noudatat huolellisesti valmistajien ohjeita. Pyyhi pinnat puhdistuksen jälkeen kuivaksi.
• Uuninluukun voi irrottaa uunin sisätilaan pääsyn helpottamiseksi. (Katso lisätietoja "Uuninluukun irrottaminen"-osasta)

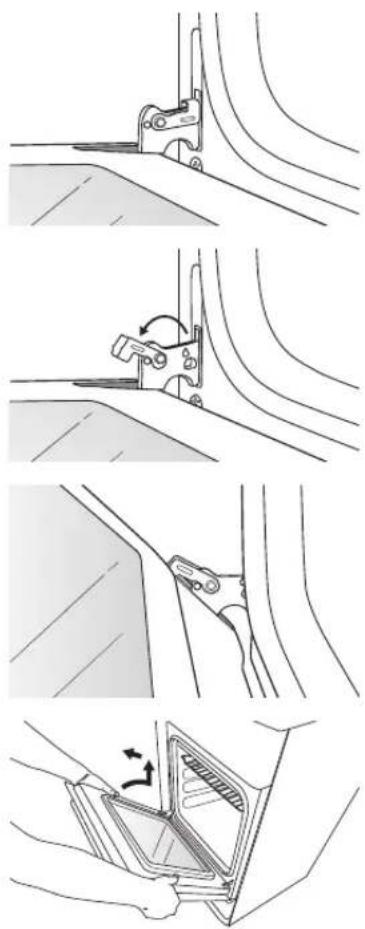

Uuninluukun irrottaminen

Uuninluukun irrottaminen käy helposti seuraavasti:

1. Avaa luukku kokonaan auki.

2. Oikean ja vasemman puoleisten saranoiden kääntymisen pidikkeet on kiinnitetty metallitankoon niiden yläpuolella. Nosta kuvakkeita, kuten kuvassa.

3. Sulje uuninluukku varovasti, niin että se ottaa kiinni avoimeen pidikkeeseen.

4. Tue luukkua pitämällä siitä kiinni yhtä aikaa molemmilta puolilta. Jatka luukun sulkemista pidemmälle ja nosta sitä irrottaaksesi saranan alta.

5. Vedä uunin luukkua itseäsi kohti irrottaaksesi saranat paikoiltaan.

6. Aseta luukku takaisin paikalleen toistamalla yllä esitetyt vaiheet käänteisesti varmistaen, että saranan paikka osuu luukun kehyksen päälle.

Uunin lampun vaihtaminen

1. Irrota liesi verkkovirrasta.
2. Anna uunin sisätilan ja kuumennuselementtien jäähtyä.
3. Poista suojus vastapäivään kiertämällä. Sen voi tarpeen mukaan puhdistaa kuumalla pesuaineliuoksella ja sen on annettava kuivua kokonaan ennen takaisin asettamista.
4. Irrota lamppu ja vaihda tilalle uusi korkeille lämpötiloille (300°C) sopiva lamppu.
5. Kiinnitä suojus takaisin myötäpäivään kiertämällä.

Lampun tekniset tiedot: Jännite: 230 V Teho: 25 W Kierre: SES/E14

Asennus

• Lieden saa asentaa vain pätevä henkilö. Jollet ole varma, ota yhteys pätevään sähköteknikkoon ja asennuta liesi paikallisten sähkö-, turvallisuus- ja rakennussäädösstandardien mukaisesti.
• Jos liesi on asennettu liettä korkeamman kalusteen viereen, on jätettävä vähintään 100 mm:n väli lieden ja kalusteen väliin, jollei kaluste ole tehty syttymättömästä materiaalista (keraaminen laatta, metallinen roiskelevy jne.), jolloin välin voi pienentää 20 mm:iin.
• Kalusteen on oltava kuumuudenkestävä yli 100°C -asteeseen. Jollet ole varma niiden kalusteiden kuumuudenkestävyydestä, joiden väliin liesi on asennettu, jätä ylimääräinen 40 mm:n väli lieden ympärille (20 mm kummallekin puolelle).
• Kalusteiden seinien lieden vieressä on oltava valmistettu kuumuudenkestävästä materiaalista (tarkista kalusteiden toimittajalta). Viilutetun syntettisen materiaalin ja käytetyn liiman on oltava kuumuudenkestävää 100°C -asteen lämpötilaan liimauksen irtoamisen tai muodonmuutosten välttämiseksi.
• Lieden sijaintipaikka voi olla keittiö, keittiö/ruokasali tai makuu-/olohuone, mutta ei huone, jossa on kylpyamme tai suihku.
• Syttyviä materiaaleja, kuten verhoja, puuta, tapettia jne. ei saa kiinnittää heti laitteen taakse tai 500 mm lähemmäs laitteen sivuja.
• Älä sijoita liettä jääkaapin viereen.
  • Tätä liettä EI saa sijoittaa jalustalle tai alustalle.
• On olennaista, että liesi sijoitetaan esitetyllä tavalla tai vapaasti seisovana ottaen huomioon etäisyydet kaikkiin yllä kuvattuihin syttyviin materiaaleihin.
• Liesituulettimet on asennettava liesituulettimen ohjeiden/käyttöoppaan vaatimusten mukaisesti, mutta vähintään 650 mm:n etäisyydelle liedestä.
• Suoraan lieden päällä olevan kaapin on oltava vähintään 700 mm:n etäisyydellä.

Katso alta tiedot "X":llä merkityistä mitoista:

X: 100 mm syttyville materiaaleille

20 mm ei-syttyville materiaaleille.

Jalkojen säätäminen

Uunissa on kaksi säädettävä jalkaa edessä ja kaksi rullaa takana. Kun uuni asetetaan käyttöpaikkaansa, tarkista, että se on vaakasuorassa. Jollei ole, voit säätää etujalkoja kiertämällä niitä tarpeen mukaan. Jalkoja käyttämällä on mahdollistaa nostaa liettä enintään 10 mm. ÄLÄ siirrä liettä vetämällä; nosta sitä edestä ja käytä sen takarullia paikalleen siirtämiseen.

Säädettävien jalkojen käyttö on PAKOLLISTA. Turvallisuussyistä ja riittävän tuuletuksen varmistamiseksilieden runkoa EI SAA asettaa suoraan lattialle, sokkelille tai muulle tukipinnalle.

1. Poista säilytyslaatikko lieden alaosasta päästäksesi käsiksi jalkoihin.
2. Tasapainota liesi kiertämällä jalan alaosaa sisään tai ulos, kuten kuvassa.

Lieden siirtäminen

• Liettä kantamaan tarvitaan aina kaksi henkilöä säädettävien jalkojen vahingoittumisen estämiseksi.
• Älä nosta liettä luukun kahvoista.
• ÄLÄ VEDÄ liettä. Nosta jalat irti lattiasta.

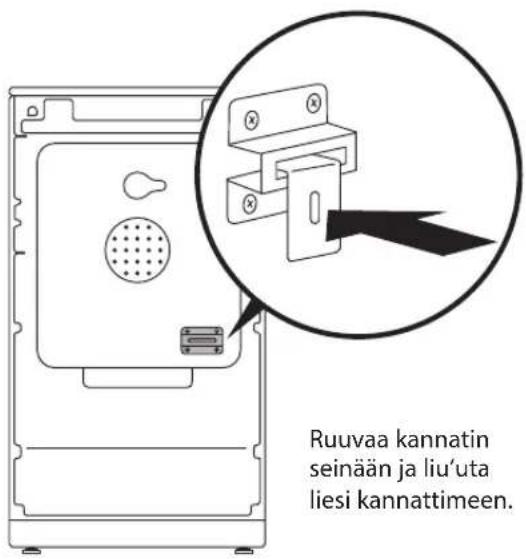

Toimitukseen kuuluva vakauskannatin tai muu hyväksytty lieden vakauttamislaite on kiinnitettävä lieden taakse, kuten kuvassa.

Sähköliitäntä

Liesi on esijohdotettu 230 V 1N\~50 Hz pistokkeella Jos haluat käyttää liettä 400 V:llä, toimi seuraavien johdotusohjeiden mukaisesti. Liesi on suunniteltu toimimaan sähkövirralla, joka on arvokilpeen merkittyjen sähkötietojen mukainen. Lieden voi liittää verkkovirtaan vasta, kun liitäntäkotelon liitännät on tehty.

Seuraavat asennukset saa suorittaa vain pätevä henkilö. Jos et ole varma, ota yhteys pätevään sähköteknikkoon. Sähköliitäntöjen on oltava paikallisten säädösten ja lakien mukaisia.

Kuinka liettä käytetään 230 V 1N\~ 50 Hz jännitteellä

FI

Asennus 400 V -käyttöön seuraavasti:

1. Avaa molemmat kiinnikkeet ja avaa liitäntärasian kansi. Irrota lieden toimitukseen kuuluva johto.

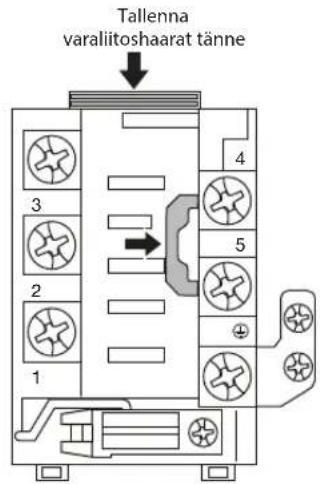

2. Liitä liitoshaarat kuten kuvassa,

400 V 2N - 50 Hz

400 V 3N - 50 Hz

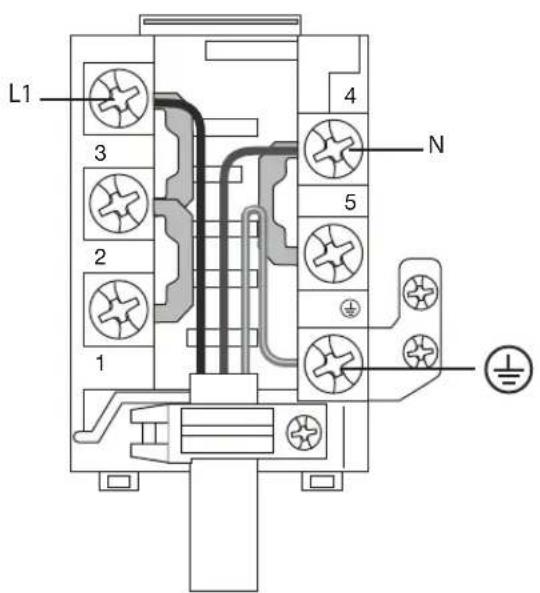

1. Liitä johdot kuten kuvassa, varmista, että kaikki ruuvit on kiristetty asianmukaisesti. Älä kiristä ruuveja liikaa, vaarana on ruuvin kierteiden vahingoittuminen.

FI

400 V 2N - 50 Hz

1. Kiinnitä virtakaapeli kaapelin kiinnikkeeseen, kiristä kaapelin kiinnikkeen ruuvi ja sulje kans

- Virtajohdon on oltava seuraavien minimivaatimusten mukaisia:

- Tyyppi: H05VV-F (PVC-eristetty ja päällystetty, joustava kaapeli)

- 230 V 1N\~ 50 Hz ytimet x 4 mm ^2 minimi.

- 400 V 2N\~ 50 Hz ytimet x 2,5 mm ^2 minimi.

- 400 V 3N\~ 50 Hz ytimet x 2,5 mm ^2 minimi.

• Tämä laite on maadoitettava.
- Liesi on liitettävä verkkovirtaan kytketyllä (kaksoisnapa) liesilähdöllä, joka tarjoaa täyden virrankatkaisun ja oikeilla sulakkeilla, joiden kapasiteetti on sama kuin arvokilpeen merkitty ja liitettynä kiinteään johdotukseen uusimpien johdotussäädösten mukaisesti. Kaikkien sähköjohdotusten kulutuslaitteesta lieteen, kytketyn kaksoisnapa-liesilähdön kautta, on oltava arvoltaan oikeita.
- Virtakaapeli on sijoitettava loitolle kaikista kuumista osista lieden takana. Jos tämä ei ole mahdollista, on käytettävä toista tapaa suojata kaapeli kuumilta osilta, kuten kuumuutta kestävä päällystys tai korkean lämpötilan kaapelit.

Tuoteseloste ja Tekniset tiedot

Tuotemerkki	Logik
Malli	LF60EW16N
Tuotetyyppi	Sähköliesi
Laitteen paino	42 kg
Pääuuni
Energiatehokkuusindeksi - perinteinen	104.9
Energialuokka	A
Energiankulutus (sähkö) - perinteinen	0,85 kWh/sykli
Kuumuuden lähde	Sähkö
Tilavuus	62 litraa
Syvennysten lukumäärä	1
Tämä tuote on	EN 15181 -normin mukainen
Yläelementti 1200 W
Alaelementti 1100 W
Grilli 1400 - 2600 W
Mitat (I x s x k)	600 x 600 x 900-930 mm(Ei sisällä säätimiä ja kahvoja)
Uunin lamppu	25 W, E14, 300 °C
Tulojännite	230–240 V
Nimellistaajuus	50 Hz
Liesityyppi	Sähkö
Kypsennysalueiden lukumäärä	4
Liesi on	EN 60350-1 & EN 60350 -2 -normin mukainen

Ominaisuudet ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Liesi Halkaisija (cm) Tyyppi		Energiankulutus (Wh/kg)
Suuri 18 Keittolevy 193
Pieni 14.5 Keittolevy 193
Suuri (nopea) 18 Keittolevy 194
Pieni (nopea) 14.5 Keittolevy 194

Udpakning

Tuotteessa tai sen pakkaukssesa oleva merkintä osoittaa, että tätä tuotetta eta saa hävittää muun kotitalousjätteen mukana. Sen sijaan vastuullasi on hävittää kyseinen laite viemällä se määrättyyn käytettyjen sähkö- ja elektroniikkatuotteiden keräyspisteeseen kierräystä varten. Erilliset käytettyjen laitteiden keräys- ja kierräytstoimet auttavut säästämään luonnonvaroja ja varmistamaan, että laitteet kierrätetään ihmisten terveyttä ja ympäristöä suojelevalla tavalla. Saat llsätietoja jätteen keräys- ja kierräytspisteistä ottamalla yhteyttä paikallisiin viranomaisiin tai jälleenmyyjääsi.

PK

www.gigantti.fi/support
