KÄYTTÖOHJE HT 561G Biltema

Tässä käyttöohjeessa on olennaisia tietoja laitteen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan käyttöohje ennen käyttämistä ja kiinnittämään erityistä huomiota näihin symboleihin:

HUOMIO! Ilmaisee, että virheellinen käyttäminen voi vaikuttaa laitteen tehoon tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS! Ilmaisee vakavan onnettomuuden vaaraa.

Kuvat ja yksittäisten osien kuvaukset eivät aina vastaa laitetta täydellisesti. Esimerkkejä tällaisista osista voivat olla kaapelien värit tai muoto sekä painikkeiden ja säätimien sijainnit.

Säilytä käyttöohje turvallisessa paikassa laitteen lähellä. Jos laite myydään, käyttöohje on annettava laitteen mukana.

2. TEKNISET TIEDOT

Tuotenro:....17-409
Malli: Pensasleikkuri, 56 cm, bensiinikäyttöinen
Moottori: ..... Ilmajäähdytteinen, 2-tahtinen
Moottorin suurin teho:
750 W nopeudella 7500 kierr./min
Iskutilavuus: .....26 cc
Suurin käyntinopeus: ..... 10 000 kierr./min.
Käynnistysmenetelmä: .....Narukäynnistys
Suurin vääntömomentti: .....1,0 Nm
Polttoaineseos: ....3 % (30:1)
Polttoainesäiliö: .....0,6 l
Polttoaineenkulutus:
.539 g/kWh (suurimmalla teholla)
Sytytystulppa: . . . . . . . . . . . . . . . . . . . . . . . . Torch L9T
......Brisk PR15Y
.....Champion - RCJ6Y
Terien etäisyys:....28 mm
Terälaipan pituus:....22"/560 mm
Äänitaso LWA (EN ISO 3744:1995):
Mitattu äänitaso:....104,56 dB(A)
Vaihtelu K:....2,44 dB(A)
Taattu äänitaso: .....107 dB(A)
Tärinä (EN ISO 10517:2009)
Vasen kahva: 4,956 m/s²
Oikea kahva: 4,764 m/s²
Vaihtelu K: 1,5 m/s²
Koko: 109 x 25 x 23 cm
Paino: 5,8 kg

3. KÄYTTÖKOHTEET

17-409 Pensasleikkurissa HT 561G on automaattinen keskipakoiskytkentä ja käännettävä takakädensija, joka voidaan asettaa erilaisiin kulmiin. Terälaipassa on terät molemmilla puolilla. Tämä pensasleikkuri on tarkoitettu pensasaitojen ja pensaiden leikkaamiseen ja trimmaamiseen. Laitteeseen ei saa tehdä muutoksia, eikä sitä saa käyttää muihin tarkoi-tuksiin.

4. YLEISET TURVALLISUUSOHJEET

Laitetta käytettäessä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpai- kan turvallisuusohjeet. Noudata kaikkia laitteen käyttämistä koskevia lakeja ja asetuksia.

4.1 Työskentelyalue

• Siivoa säännöllisesti. Roskat ja jätteet käyttöpaikassa voivat lisätä onnettomuuden, tulipalon tai räjähdyksen vaaraa.
• Älä työskentele pimeällä tai huonossa valaistuksessa.
• Säilytä räjähtäviä tai syttyviä nesteitä ja kaasuja työskentelyalueen ulkopuolella.
• Pidä lapset ja asiattomat henkilöt poissa työskentelyalueelta.
• Varaa sidetarpeita ja puhelin käsille.

4.2 Henkilöturvallisuus

Lue käyttöohje huolellisesti ennen käyttämistä.

• Kiinnitä huomiota erityisesti laitteen varoi-tussymboleihin.
• Älä käytä laitetta, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuk- sen alainen.
• Käytä suojavarusteita, kuten kypärää, suojalaseja, suojakäsineitä ja kuulonsuojaimia.
• Käytä kunnollisia työvaatteita ja turvajalkineita.
• Jos hiuksesi ovat pitkät, käytä hiusverkkoa. Älä käytä koruja tai löysiä vaatteita. Ne voivat tarttua liikkuviiin osiin.
• Työskentele aina oikeassa asennossa. Säilytä hyvä tasapaino.
• Älä aliarvioi tämän laitteen käyttämiseen liittyviä vaaroja siksi, että olet tottunut käyttämään sitä.

4.3 Laitteiden käyttäminen ja hoitaminen

• Tarkista, että kaikki suojukset ovat paikoillaan ja toimivat.
• Tarkista, että laitteen kaikki osat, varsinkin liikkuvat, ovat ehjät ja kunnolla paikallaan.

• Tarkista, että kaikki painikkeet ja säätimet toimivat. Varmista erityisesti, että katkaisin toimii, jotta voit sammuttaa laitteen.

• Älä käytä viallista laitetta. Toimita se valtuutettuun huoltokorjaamoon korjattavaksi.

• Käytä vain suositeltuja varaosia ja tarvikkeita.
• Laitetta saa käyttää ainoastaan sen käyttö-tarkoitukseen. Työ sujuu aina nopeammin ja turvallisemmin, kun laitetta käytetään vain sen käyttötarkoitukseen.
• Älä ylitä laitteen suurinta kapasiteettia.
• Estä laitteen käynnistyminen vahingossa katkaisemalla virransyöttö tai irrottamalla sytytystulpan hattu ennen laitteen korjaa-mista tai huoltamista tai kun sitä ei käytetä.
• Tarkista ennen laitteen käynnistämistä, että kaikki avaimet, työkalut ja muut irtonaiset osat on poistettu siitä.
• Älä koskaan jätä laitetta ilman valvontaa sen moottorin käydessä.
• Puhdista laite aina käytön jälkeen. Huolla se säännöllisesti.
• Säilytä laitetta turvallisessa ja kuivassa paikassa lasten ulottumattomissa.

4.4 Polttoaineen käsitteleminen

• Älä täytä säiliöön liikaa polttoainetta. Jätä muutama senttimetri tilaa laajenemista varten, jotta bensiiniä ei valu täyttöaukosta moottorin lämmitessä.
• Lisää polttoainetta aina hyvin tuuletetussa paikassa.
• Varo läikyttämästä polttoainetta laitteen päälle. Jos näin käy, pyyhi se pois huolellisesti ja anna höyryjen haihtua ennen käynnistämistä.
• Vältä bensiinihöyryn ja pakokaasun hengittämistä.
• Polttoainesäiliötä täytettäessä lähellä ei saa olla tulta eikä syttyviä aineita. Tupakointi on kielletty.
• Käytä suppiloa. Älä koskaan täytä säiliötä moottorin käydessä.
• Varmista, että polttoainetta ei pääse vuotamaan maahan.
• Säilytä polttoainetta turvallisessa paikassa lasten ulottumattomissa ja hyväksytyssä säiliössä.

1. Magnapull-käynnistin
2. ON/OFF-virtakatkaisin
3. Kädensijan kääntämisen lukitusvipu
4. Kaasunsäätimen turvaeste
5. Takakädensija
6. Kaasun säätö
7. Polttoainesäiliön korkki
8. Polttoaineensyöttöpainike
9. Ilmasuodattimen kansi
10. Kuristin
11. Terälaippa
12. Suojus
13. Etukädensija

6. ERITYISET TURVALLISUUSSÄÄNNÖT JA TURVALAITTEET

6.1 Vaarat bensiinikäyttöistä pensasleikkuria käytettäessä

Myrkytyksen vaara

- Koneen pakokaasut ovat myrkyllisiä! Älä käytä moottoria suljetuissa tiloissa, joissa on huono ilmanvaihto.

Tulipalon ja/tai räjähdyksen vaara

• Käsittele polttoainetta varovaisesti. Se voi aiheuttaa tulipalon tai räjähdyksen. Käytä suppiloa, kun täytät polttoainetta. Älä koskaan täytä säiliötä moottorin käydessä. Anna moottorin jäähtyä ennen polttoaineen lisäämistä säiliöön. Varmista, että polttoainetta ei pääse vuotamaan maahan.
• Älä käytä pensasleikkuria räjähtävien tai syttyvien aineiden lähellä.
• Älä täytä säiliöön liikaa polttoainetta. Jätä muutama senttimetri tilaa laajenemista varten, jotta bensiiniä ei valu ulos moottorin lämmitessä.

Palovamman vaara

- Pakoputki ja moottorin tietyt osat kuume- nevat käyttämisen aikana. Älä koske niihin. Odota niiden jäähtymistä ennen huolto- tai kunnossapitotöihin ryhtymistä.

Leikkautumisvaara

• Pitele laitetta aina molemmin käsin.
• Terät ovat terävät. Käytä käsineitä huollon ja kunnossapidon aikana.
• Aseta terälaipan päälle suojus säilyttämisen ajaksi.

VAROITUS!

Lue käyttöohje tarkasti ennen koneen käyttämistä.

VARO VAARAA!

Jos käyttöohjeita ei noudateta tai varoitusta ei oteta huomioon, sinä itse voit tai muut ihmiset tai kotieläimet voivat vahingoittua vakavasti. Vähennä henkilövahingon vaaraa noudattamalla turvallisuusohjeita aina. Pidä lapset, muut ihmiset ja eläimet 5 metrin turva-etäisyyden päässä. Jos he tulevat lähemmäksi, sammuta moottori heti. Pidä kädet ja sormet loitolla terän terävistä hampaista. Palovaara, sisältää bensiiniä, älä käytä avotulta pensas-leikkurin tai bensiiniastian läheisyydessä. Älä käytä laitetta ilman seuraavia suojavarusteita.

VAARA!

Käytä turvavarusteita. Suojalasit tai kasvosuojus, kuulosuojaimet, kypärä, suojakäsineet ja liukumattomat turvajalkineet ovat aina pakollisia.

Älä koske kuumia pintoja!

KIELLETTYÄ!

Älä altista laitetta kosteudelle.

6.2 Laitteen varoitussymbolit

Pensasleikkurissa näkyvät symboleilla varustetut tarrat varoittavat mahdollisista vaaroista sekä sisältävät tietoja pensasleikkurin käyttämisestä oikein tai erikoistilanteista. Nämä tarrat ovat erittäin tärkeitä. Ne on otettava huomioon.

KIELLETTYÄ!

Älä altista laitetta kosteudelle.

6.3 Suojalaitteet

Tarkista ennen käyttämistä, että kaikki suojalaitteet toimivat oikein ja että niitä ei ole irrotettu.

ON/OFF-virtakatkaisin (2)

Moottorin hätäpysäyttäminen: Jos moottori on pysäytettävä heti, pidä katkaisinta (2) OFF/STOP-asennossa, kunnes moottori on pysähtynyt kokonaan.

Moottorin pysäyttäminen normaalisti: Vapauta kaasun säädin. Anna kierrosluvun hidastua tyhjäkäynniksi. Vie tämän jälkeen virtakatkaisin (2) OFF/STOP-asentoon, kunnes moottori on pysähtynyt kokonaan.

Suojus (12)

Estää käden osumista terälaippaan tai oksiin. Lisäksi se vähentää käsien vaurioitumisen vaaraa piikkien ja terävien oksien vuoksi.

7. KÄYTTÄMINEN

7.1 Öljyn ja polttoaineen sekoitusohjeet

Polttoaineen täyttäminen: Käytä alkylaatti- bensiinin tai tuoreen lyijyttömän vähintään 95-oktaanisen bensiinin ja öljyn 3-prosenttista seosta. Jätä säiliöön 2 cm tilaa laajenemiselle. Muutoin bensiiniä voi valua ulos, kun moottori lämpiää. Puhdista mahdolliset bensiiniroiskeet pyyhkimällä.

Sekoitussuhde: 30:1 (3 %).

HUOMIO! 1 litraan bensiiniä sekoitetaan 30 ml kaksitahtiöljyä. 1 litraan 2-prosenttista alkylaattibensiiniä sekoitetaan 10 ml kaksitahtiöljyä, jotta polttoaineen ja öljyn suhteesta tulee oikea.

Kaada hyväksyttyyn polttoainekanisteriin ensin kaksitahtiöljy ja sitten bensiini. Sekoita hyvin.

• On suositeltavaa käyttää alkylaattibensiiniä lyijyttömän bensiinin sijasta.
• Se vähentää terveysvaaroja, kun altistutaan bensiinihöyrylle ja pakokaasulle
• Se pitää männän ja venttiilit puhtaampina ja aiheuttaa vähemmän kerrostumia, joten moottorin käyttöikä pitenee
• Sitä voidaan varastoida noin 4 vuotta laadun heikkenemättä.
• Sitä käytettäessä moottori käynnistyy helpommin, kun pensasleikkuri on ollut pitkään käyttämättä. Kaasuttimeen jäänyt tavallinen imee itseensä kosteutta, joten käynnistäminen voi olla vaikeampaa.

VAROITUS!

• Bensiini syttyy erittäin helposti. Syttyvät höyryt voivat räjähtää. Pysäytä moottori ja anna sen jäähtyä ennen polttoaineen lisäämistä säiliöön.
• Avaa polttoainesäiliön korkki varovaisesti, jotta polttoainetta ei roisku ulos. Älä käytä konetta, jos polttoainesäiliön kantta ei ole kiinnitetty kunnolla.
• Tankkaa polttoainetta ulkotiloissa. Kuivaa mahdolliset polttoaineroiskeet heti maasta ja koneesta.
• Ennen koneen moottorin käynnistämistä siirrä se vähintään 5 metrin päähän tankkaamispaikasta.
  • Varo, ettei polttoainetta tankattaessa ja

konetta käytettäessä esiinny kipinöitä tai avotulta.

7.2 Valmistelut ennen käynnistämistä

A. Tarkista pensasleikkuri ja varmista, että kaikki osat ovat ehjiä, terälaippa on suo-rassa ja kaikki turvalaitteet toimivat.
B. Tarkista polttoaineen määrä. Lisää polttoainetta tarvittaessa. Säilytä bensiinikanisteri vähintään 6 metrin päässä työskentelypai-kasta.
C. Tarkista, että terät on öljytty.
D. Käytä aina tarvittavia suojavarusteita. Suojalasit tai kasvosuojus, kuulosuojaimet, kypärä ja liukumattomat turvajalkineet ovat pakollisia.
E. Tarkista työskentelyalue ja poista vieraat esineet sieltä. Varmista, että leikattavassa kohteessa ei ole kovia esineitä, jotka voivat vaurioittaa pensasleikkuria, kuten aidanseipäitä.
F. Varmista, ettei työskentelyalueella ole lapsia, asiattomia ihmisiä eikä kotieläimiä.

7.3 Moottorin käynnistäminen kylmänä

A. Aseta virtakytkin (2) RUN (I) -asentoon.
B. Vie kuristimen säädin (10) asentoon .
C. Täytä kaasutin painamalla polttoaineensyöttöpainiketta (8) 5 kertaa, kun pensasleikkuriin on lisätty polttoainetta.
D. Aseta pensasleikkuri maahan. Tartu etum-maiseen kädensijaan ja paina rungon alaosaa jalalla.
E. Tartu käynnistyskahvaan (1) ja vedä sitä varovaisesti ulospäin, kunnes tunnet vastusta. Vetäise tämän jälkeen kerran kohtuullisen voimakkaasti.

HUOMIO!

• Älä koskaan vedä käynnistyskahvasta liian voimakkaasti. Kun käynnistysnaru tulee ulos, vastus ei ole kovin suuri.
• Vedä käynnistysnarua aina suoraan ulospäin. Jos naru on vinossa vetämisen aikana, se kuluu tarpeettomasti ja katkeaa liian varhain.
• Älä koskaan vedä käynnistysnarua kokonaan ulos. Muutoin se voi irrota.
• Älä vapauta käynnistyskahvaa, vaan seuraa sitä kädellä narun vetäytyessä sisään, jotta naru ei sotkeennu.
• Jos moottori ei käynnisty neljällä yrityksellä, tee kohtien a-f toimet vielä kerran. Jos

tämä ei auta, selvitä vian syy.

- Kun moottori on käynnistynyt, anna sen käytä tyhjäkäynnillä noin 1-2 minuuttia ja vie kuristimen säädin (10) asentoon. Anna moottorin käytä vielä yhden minuutin ajan, jotta se lämpiää. Tämän jälkeen voit aloittaa työn painamalla kaasun säädintä (6) ja turvasalpaa (4).

7.4 Moottorin käynnistäminen lämpimänä

A. Aseta virtakytkin (2) RUN (I) -asentoon.
B. Vie kuristimen säädin (10) asentoon
C. Tartu käynnistyskahvaan (1) ja vedä sitä varovaisesti ulospäin, kunnes tunnet vastusta. Vetäise nopeasti kohtuullisen voimakkaasti. Jos moottori ei käynnisty viidellä käynnistysyrityksellä, paina polttoaineensyöttöpainiketta (8) 3 kertaa, vie kuristimen säädin asentoon ja yritä uudelleen.

HUOMIO!

• Älä koskaan vedä käynnistyskahvasta liian voimakkaasti. Kun käynnistysnaru tulee ulos, vastus ei ole kovin suuri.
• Vedä käynnistysnarua aina suoraan ulospäin. Jos naru on vinossa vetämisen aikana, se kuluu tarpeettomasti ja katkeaa liian varhain.
• Älä koskaan vedä käynnistysnarua kokonaan ulos. Muutoin se voi irrota.
• Älä vapauta käynnistyskahvaa, vaan seuraa sitä kädellä narun vetäytyessä sisään, jotta naru ei sotkeennu.
  D. Pidä kaasun säädin kokonaan sisään pai- nettuna, kunnes moottori käy tasaisesti.

7.5 Leikkaaminen

Tarkasta pensasaita tai pensas ensin. Leikkaa kookkaat oksat (> ∅ 18 mm) noin 5 -10 cm:n syvyydeltä suunnitellulla leikkausalueella sekatööreillä ennen pensasleikkurilla leikkaamisen aloittamista. Leikkaa varsinkin kookkaat, kuivat ja puumaiset oksat, sillä ne voivat vaurioittaa pensasleikkurin hammaspyöriä.

HUOMIO!

• Jos et tiedä varmasti, kuinka pensasleik-kurilla leikataan, harjoittele käyttämistä moottorin ollessa sammutettuna.
• Moottorin on aina toimittava korkeilla kierroksilla pensasaitaa leikattaessa ja muotoiltaessa. Älä käytä moottoria alhai-

silla kierroksilla sitä käynnistettäessä tai leikkaamisen aikana.

VAROITUS!

Varmista aina, ettei leikattavalla alueella ole roskia, kuten tyhjiä tölkkejä, pulloja tai kiviä. Jos pensasleikkurin terälaippa osuu tällai-seen esineeseen, seurauksena voi olla vakava henkilövahinko käyttäjälle ja/tai muille lähellä oleville henkilöille. Lisäksi laite voi vaurioitua. Jos terälaippa osuu vahingossa tällaiseen esineeseen, sammuta moottori heti ja tarkista terälaipan terät. Älä koskaan käytä pensasleik-kuria, jos terissä on vaurioita.

- Työskentelyasento

Seiso aina tukevasti ja pidä hyvä tasapaino. Älä kurottele. Pitele pensasleikkuria molemmin käsin. Pitele pensasleikkuria kahdella kädellä. Tartu toisella kädellä taaempaan kädensijaan (5) ja toisella kädellä etummaiseen kädensijaan (13). Älä koskaan tartu suojukseen (12).

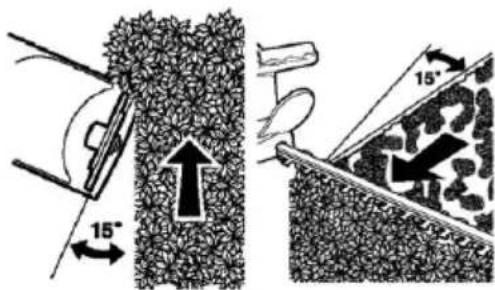

• Leikkaamistekniikka

Aloita leikkaamalla pensasaidan sivut. Pitele terälaippaa noin 15 asteen kulmassa pensasaitaa vasten. Leikkaa aina alhaalta ylös. Jos oksat ovat pitkiä, ne on leikattava monessa vaiheessa. Kuljeta terälaippaa levein pyyhkivin liikkein pensasaidan tai pensaan pinnalla, jotta saat parhaat leikkaustulokset.

Jatka leikkaamalla yläosa. Pitele terälaippaa noin 15 asteen kulmassa pensasaitaa vasten.

HUOMIO! Voit leikata pensasaidan tasakorkuiseksi jännittämällä narun pensasaitaa pitkin. Se ohjaa leikkaamista.

7.6 Moottorin pysäyttäminen

Pysäytä moottori vapauttamalla kaasun säädin. Anna kierrosluvun hidastua tyhjäkäynniksi. Pidä ON/OFF-virtakatkaisinta (2) OFF/STOP-asennossa, kunnes moottori on pysähtynyt kokonaan.

7.7 Käyttämisen jälkeen

Odota, kunnes moottori on jäähtynyt.

A. Tarkista, että laite on ehjä.
B. Pyyhi laite kuivalla kankaalla.
C. Puhdista pakokaasujärjestelmän ilmanvaihtoaukot.
D. Voitele terät öljytilkalla.

8. SÄILYTTÄMINEN

A. Tarkista, että pensasleikkuri on ehjä. Puh- dista se kuivalla kankaalla.
B. Pese ilmansuodatin.
C. Tyhjennä polttoaine säiliöstä.
D. Käynnistä moottori ja anna sen toimia tyhjäkäynnillä, kunnes se pysähtyy. Kaasutin on nyt täysin tyhjä polttoaineesta.
E. Anna moottorin jäähtyä noin 5 minuuttia.
F. Irrota sytytystulppa tulppa-avaimella.
G. Kaada sylinteriin teelusikallinen puhdasta kaksitahtiöljyä. Vedä käynnistyskahvasta hitaasti useita kertoja, jotta öljy muodostaa ohuen kerroksen sisäosien pinnalle. Kiinnitä sytytystulppa takaisin paikalleen.
H. Voitele terät öljytilkalla.

I. Säilytä pensasleikkuria viileässä ja kuivassa paikassa. Älä säilytä sitä avotulen, keinolannoitteiden tai muiden kemikaalien läheisyydessä.

HUOMIO! Jos edellisiä ohjeita ei noudateta, kaasuttimen sisälle voi muodostua kerros, joka vaikeuttaa käynnistämistä tai pahimmassa tapauksessa saa aikaan pysyvän vahingon.

Säilyttämisen päätyttyä

A. Irrota sytytystulppa.
B. Vedä käynnistyskahvasta (1) muutamia ker- toja öljyjäämien poistamiseksi sylinteristä.
C. Puhdista sytytystulppa ja säädä elektrodien väli tai asenna sylinteriin uusi sytytystulppa, jonka elektrodien etäisyys toisistaan on oikea.

9. KORJAUKSET JA HUOLTAMINEN

VAROITUS! Vakavien vammojen välttämiseksi älä tee koskaan huolto- tai korjaustöitä moottorin ollessa käynnissä. Tee huolto- ja korjaustyöt moottorin ollessa kylmä ja kun sytytystulpan hattu on irrotettu.

9.1 Huoltosuunnitelma

Säännölliset tarkistukset ja huollot sisältävä kunnossapito-ohjelma pidentää pensasleikkurin käyttöikää ja parantaa sen tehoa. Tee seuraavassa taulukossa kuvatut välttämättömät huoltotyöt.

Osa	Toimenpide	Ennen käyttä-mistä tai sen jälkeen	Joka 10. käyttötunti	Joka 20. käyttötunti
Ruuvit, mutterit ja pultit Tarkista ja kiristä X
Ilmansuodatin Puhdista tai vaihda X
Polttoaineensuodatin Vaihda X
Sytytystulppa	Puhdista, säädä tai vaihda	X
Terälaippa ja terät	Tarkasta, puhdista ja voitele.	X

9.2 Terälaipan ja terien puhdistaminen

Terälaipan terät on puhdistettava säännöllisesti kasveista peräisin olevista nesteistä ja kasvikuitukertymistä.

A. Sammuta pensasleikkurin moottori asettamalla virtakytkin OFF/STOP-asentoon. Irrota hattu sytytystulpasta.

VAROITUS!

Älä koskaan löysennä terän kiinnityspultteja tai -muttereita. Vain osaava henkilö saa tehdä sen.

B. Pese terälaippa valopetrolilla. Poista terään tarttunut lika, kasvijäämät ja kasveista peräisin oleva neste jäykällä harjalla.

C. Voitele terät öljytilkalla.

D. Kiinnitä hattu takaisin sytytystulppaan.

Terät on valmistettu laadukkaasta karkaistusta teräksestä. Normaalissa käytössä niitä ei tarvitse hioa. Jos terä osuu aitaverkkoon, kiveen, lasiin tai muuhun kovaan esineeseen, siihen voi tulla lovi. Lovea ei tarvitse poistaa, jos se ei estä terää liikkumasta. Jos se estää terää liikkumasta, poista lovi hiomalla hienolla viilalla tai teroitustyökalulla.

9.3 Ilmansuodattimen puhdistaminen

Puhdista ilmansuodatin säännöllisesti. Vaihda suodatin uuteen, jos se on kulunut tai vahing-oittunut tai jos sitä ei voi puhdistaa.

A. Irrota kupu ja ota suodatinpanos ulos.

B. Pese suodatinpanos käyttämällä pesuai-netta ja vettä. Anna kuivua.

HUOMIO! Älä koskaan pese ilmansuodatinta bensiinin tai kemikaalien avulla.

C. Pyyhi suodatinkotelo puhtaaksi kuivalla rätillä.

D. Asenna ilmansuodatin takaisin paikalleen.

VAROITUS!

Älä koskaan käytä pensasleikkuria ilman ilmansuodatinta.

9.4 Polttoainesuodattimen vaihtaminen

A. Avaa säiliön korkki varovaisesti säiliöön mahdollisesti kertyneen ylipaineen vapauttamiseksi.
B. Tyhjennä säiliöstä kaikki polttoaine. Säilytä sitä hyväksytyssä polttoainekanisterissa.
C. Poista polttoainesäiliön korkki. Vedä polttoainesuodatin säiliöstä käyttämällä rautalankaa, jonka päässä on koukku.
D. Vedä polttoainesuodatin ulos kiertävällä liikkeellä.
E. Vaihda polttoainesuodatin.

HUOMIO! Älä koskaan käytä pensasleikkuria ilman polttoainesuodatinta. Muutoin moottori voi vaurioitua.

9.5 Sytytystulpan vaihtaminen ja tarkistaminen

A. Odota, kunnes moottori on jäähtynyt. Irrota hattu sytytystulpasta.
B. Kierrä sytytystulppa irti.
C. Tarkista, että sytytystulpan elektrodien väli on 0,6–0,7 mm. Puhdista ja säädä tai vaihda sytytystulppa.
D. Kiristä sytytystulppa takaisin paikalleen 12–15 Nm:n momenttiin.
E. Aseta sytytystulpan hattu paikalleen.

9.5 Vianetsintä

MOOTTORI EI KÄYNNISTY TAI KÄYN-NISTYY MUTTA EI TOIMI KUNNOLLA
Syy Toimenpide
1. Virheellinen käynnistäminen2. Virheellinen kaasuttimen säätö3. Likainen sytytystulppa.4. Tyhjä polttoainesäiliö5. Polttoaineen syöttöpainiketta ei ole pai-nettu riittävän monta kertaa6. Polttoaine (bensiini) on liian vanhaa.	1. Seuraa luvun 8 ohjeita.2. Säädätä kaasutin valtuutetussa huoltokorjaamossa.3. Puhdista elektrodit ja säädä niiden välinen etäisyys tai vaihda sytytystulppa.4. Täytä polttoainesäiliö polttoaineella.5. Paina polttoaineen syöttöpainike hitaasti kokonaan pohjaan 5 kertaa.6. Tyhjennä säiliö ja kaasutin. Lisää uutta polttoainetta.
MOOTTORI KÄY, MUTTA TEHO JÄÄ VÄ-HÄISEKSI
Syy Toimenpide
1. Polttoainesuodattimessa on tukos.2. Kuristimen säädin on väärässä asennossa.3. Ilmansuodatin on likainen.4. Virheellinen kaasuttimen säätö5. Virheellinen polttoaineseos6. Likainen tai kulunut sytytystulppa	1. Vaihda polttoainesuodatin.2. Siirrä kuristimen säädin asentoon .3. Puhdista ilmansuodatin.4. Säädätä kaasutin valtuutetussa huoltokorjaamossa.5. Tyhjennä säiliö ja täytä uudella polttoaineen ja öljyn seoksella, jonka suhde on 30:1 (3 % kaksitahtiöljyä).6. Tarkista sytytystulppa.
MOOTTORI YSKII
Syy Toimenpide
1. Virheellinen kaasuttimen säätö2. Ilmansuodatin on likainen.3. Virheellinen tai liian vanha polttoainese4. Likainen tai kulunut sytytystulppa	1. Säädätä kaasutin valtuutetussa huoltokorjaamossa.2. Puhdista tai vaihda ilmansuodatin.3. Tyhjennä säiliö ja kaasutin. Lisää uutta polttoainetta. Varmista, että polttoaineen ja öljyn suhde on oikea.4. Puhdista tai vaihda sytytystulppa.
MOOTTORI SAVUTTAA
Syy Toimenpide
1. Virheellinen kaasuttimen säätö2. Virheellinen polttoaineseos	1. Säädätä kaasutin valtuutetussa huoltokorjaamossa.2. Käytä oikeaa öljyn ja polttoaineen seosta (30:1).

10. YMPÄRISTÖ

Älä heitä pois talousjätteiden mukana vaan kierrätä.

Kaikki laitteet, varusteet ja pakkausmateriaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.

HÆKKEKLIPPER HT 561G

INDHOLD

1. INTRODUKTION
2. TEKNISKE DATA
3. ANVENDELSESOMRÅDE
4. GENERELLE SIKKERHEDSFORSKRIFTER
5. OVERSIGTSBILLEDE
6. SÄERLIGE SIKKERHEDSFORSKRIFTER
7. BRUG
8. TRANSPORT & OPBEVARING
9. SERVICE OG VEDLIGEHOLDELSE
10. MILJ∅

1. INTRODUKTION
