KÄYTTÖOHJE 27-1401 Biltema

Sähköpolkupyöräsi kokoamien, käyttäminen ja pitäminen kunnossa

EJERENS HÅNDBOG

Kiitos, että valitsit Biltema-polkupyörän!

Tässä käyttöohjeessa opastetaan kokoamaan uusi sähköpolkupyörä sekä annetaan neuvoja ja ohjeita sen pitämiseksi kunnossa, jotta se toimii oikein ja kestää pitkään. Sähköpolkupyörän hoitaminen ja pitäminen kunnossa vaikuttaa sen turvallisuuteen ja toimivuuteen. Kun hoidat sähköpolkupyörääsi säännöllisesti, pyöräilemisestä tulee mukavampaa ja turvallisempaa. Jos et tiedä varmasti, kuinka sähköpolkupyörä on säädettävä, huollettava tai korjattava, on suositeltavaa ottaa yhteys ammattilaiseen.

Onnea uudelle polkupyörällesi!

SISÄLLYSLUETTELO

Yleisiä tietoja sähköpolkupyörästä .... 36
Tekniset tiedot....36
Akun Suorituskyky 36
Polkupyörän osat 37
Turvallisuustiedot 37
Merkintä....37
Turvallisuusohjeet.... 38
Kokoamisohje 38
Tarkistukset ennen polkupyörän ensimmäistä
käyttökertaa....42
Hoito-ohjeet 42
Pyöräileminen sähköpolkupyörällä 42
Huolto ja kunnossapito 43
Jarrut 45
Vaihteet. 47
Takapyörän irrottaminen/kiinnittäminen .....48
Etupyörän irrottaminen/kiinnittäminen. 48
Tarkistukset ennen pyöräilemistä .... 50
Noudata lakia, kun pyöräilet 50
Jätteidenkäsittely 50
Ongelmanratkaisukaavio....50

YLEISIÄ TIETOJA SÄHKÖPOLKUPYÖRÄSTÄ

• Akkua on ladattava noin 8 tuntia ennen sähköpolkupyörän käyttämistä ensimmäistä kertaa.
• Kun sähköpolkupyörä toimitetaan, sen akku on valmiustilassa. Tämä tila on poistettava käytöstä ennen akun lataamista ensimmäisen kerran. Akku siirtyy valmiustilaan automaattisesti, kun se on 24 tuntia käyttämättä.
• Sähköpolkupyörät ovat apumoottorilla varustettuja polkupyöriä. Moottori auttaa pyöräilijää, kun polkeminen muuttuu raskaammaksi esimerkiksi vastatuulen tai ylämäen vuoksi. Moottori auttaa vain kun poljet. Apumoottori pysähtyy automaattisesti, kun lopetat polkemisen tai jarrutat. Se käynnistyy uudelleen, kun aloitat polkemisen.
• Suomen lain mukaan sähköpyörän suurin sallittu nopeus on 25 km/h. Älä vaaranna omaa turvallisuuttasi tai muiden turvallisuutta ylittämällä tämä nopeus.
• Varauksen riittävyys akussa määräytyy kuljettajan painon, lämpötilan, tien (esimerkiksi mäkisyyden), renkaiden ilmanpaineen, akun latauksen määrän ja py-sähtelemisen mukaan. Ota seuraavat seikat huomioon ennen pyöräilemään lähtemistä.
• Ympäröivä lämpötila vaikuttaa akun kestoon ja toimintaan. Akku toimii paremmin ollessaan lämmin. Akun kapasiteetti vähenee noin 1/3, jos ympäröivä lämpötila laskee nollan asteen alapuolelle. Tällöin akku kestää tavallista lyhyemmän matkan. Akku toimii parhaiten, kun ilman lämpötila on noin 20 °C.
• Sähköpolkupyörää voi käyttää sateessa ja lumella. Huomaa, että jos moottoriin pääsee vettä, sähköjärjestelmä vaurioituu ja sisäiset virtapiirit tuhoutuvat.

• Älä yhdistä sähköisiä osia märin käsin. Muutoin voi aiheutua oikosulkuja.

• Anna osien vaihtaminen sähköpolkupyörään valtuut-etun huoltokorjaamon tehtäväksi.

• Sähköpolkupyörällä ajavan on osattava käyttää sitä.
• Jos ilmaantuu vika tai sähköjärjestelmä ei toimi oikein, katkaise virransyöttö.
• Älä ylikuormita sähköpolkupyörää. Moottori ja akku voivat muuten vahingoittua.

TEKNISET TIEDOT

Paino 23 kg

Enimmäisnopeus 25 km/h

Taloudellinen nopeus 18 km/h

Suurin kantavuus 120 kg

Ajomatka yhdellä 25–40 km (vaihtelee

latauksella (täyteen kuinka paljon apuvoimaa

ladattu uusi akun, hyödynnetään)

ympäröivän lämpötilan,

noin 25 °C, normaali kuorma,

tasainen, kuiva tie, ei tuulta)

Akun tyyppi Litiumakku

Akun kapasiteetti 10 Ah

Vakiojännite 24 V

Latausaika 4-6 tuntia latauksen

määrän mukaan.

Laturin kapasiteetti 60 W

Moottorityyppi Harjaton tasavirtamoottori

Teho 200 W

Jännite 24 V

Vääntömomentti 6 Nm

Suurin moottorin

kapasiteetti 75%

Vaihteet 7, Shimano TY21,

ketjuvaihteisto

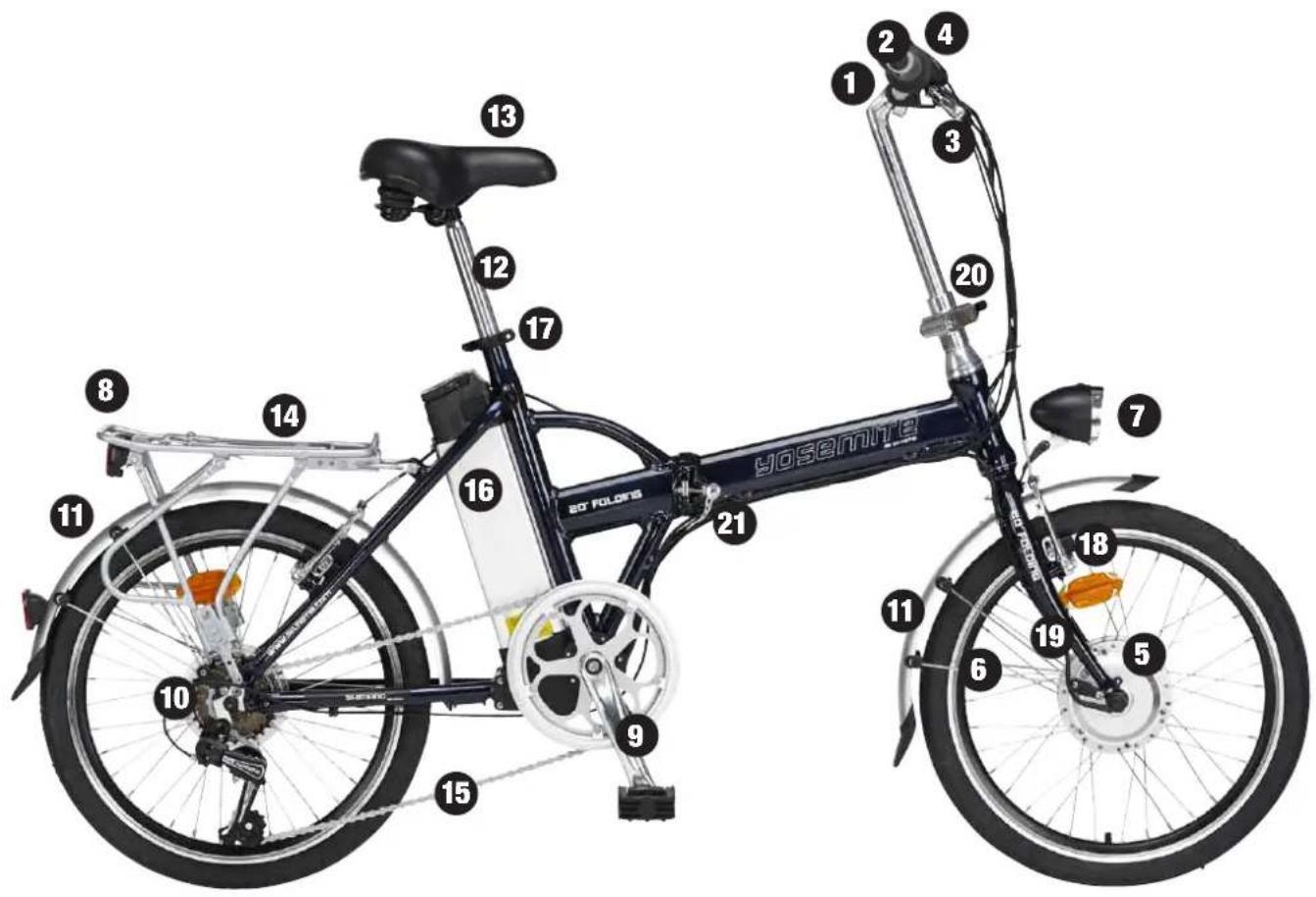

POLKUPYÖRÄN OSAT

1. Ohjaustanko
2. Vaihteenvalitsin
3. Käsijarru
4. Ohjauspaneeli
5. Etukeskiö/moottori
6. Lokasuojan kiinnike

7. Etuvalaisin

8. Takavalo

9. Poljinkampi
10. Vapaaratas
11. Etu- ja takalokasuojat
12. Satulapylväs
13. Satula

14. Tavarateline

15. Ketju

16. Akku
17. Satulakiristin
18. Etujarru
19. Etuhaarukka
20. Lukittava LED-ajovalo
21. Lukittava LED-valo, runko

TURVALLISUUSTIEDOT MERKINTÄ

Akkulaturissa on seuraavat varoitussymbolit:

VAROITUS!

Lue käyttöohje tarkasti ja ymmärrä sen sisältö ennen akkulaturin käyttämistä.

Käytä laturia vain sisätiloissa.

Toimita käytöstä poistettu laturi kierrätykseen.

Sähköiskun vaara.

Akussaon seuraavat varoitussymbolit:

VAROITUS!

Lue käyttöohje tarkasti ja ymmärrä sen sisältö ennen akun käyttämistä.

Älä heitä akkua tuleen, sillä se voi räjähtää.

Älä altista akkua yli 40 asteen lämpötilalle.

Älä koskaan heitä käytettyä akkua mereen.

Toimita käytöstä poistettu akku kierrätykseen.

TURVALLISUUSOHJEET

Ladattavat akut

• Lue ohjeet ennen lataamisen aloittamista.
• Käytä vain mukana toimitettua akkulaturia.
• Laitteen mukana toimitettu akkulaturi on tarkoitettu vain tämän laitteen akun lataamiseen.
• Laturin saa yhdistää vain maadoitettuun pistorasiaan.

- Lataa akku paikassa, jossa on hyvä ilmanvaihto.

- Älä peitä akkua, kun sitä ladataan. Muutoin on olemassa ylikuumenemisen vaara.

- Laturi on tarkoitettu sisäkäyttöön normaalissa huoneenlämpötilassa.

- Tarkista, että sähköjohto on ehjä. Jos sähköjohto on vahingoittunut, laitetta ei saa käyttää.

- Irrota laturin pistoke sähköpistorasiasta ennen akun irrottamista laturista.

- Irrota pistoke pistorasiasta vetämällä pistokkeesta. Älä koskaan vedä sähköjohdosta.

- 8 vuotta täyttäneet lapset ja henkilöt, joiden fyysisissä tai henkisissä kyvyissä on puutteita tai joilta puuttuu kokemusta tai osaamista, voivat käyttää tätä laitetta, jos heitä valvotaan heidän käyttäessään laitetta tai he ovat saaneet ohjeita laitteen käyttämisestä, jotta he osaavat käyttää laitetta turvallisesti ja ymmärtävät käytön aiheuttamat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja pitää laitetta kunnossa ilman valvontaa.

KOKOAMISOHJE

Yleiskatsaus

Lue kokoamisohje ennen kokoamisen aloittamista. Ota uusi polkupyörä esiin pakkauksesta. Irrota kaikki pakkausmateriaali polkupyörästä. Kierrätä pakkaus pai-kallisten ohjeiden mukaisesti.

Tarkista, että pakkaus sisältää kaikki osat ja että ne ovat

ehjiä. Jos jotain puuttuu tai polkupyörä on vaurioitunut, ota yhteys lähimpään Biltema-tavarataloon.

Koottaessa voidaan tarvita seuraavia työkaluja

• Rasvaa
• Kiintoavaimia, koko 8, 2 x 10, 13, 14 ja 15 mm
  • Kuusioavaimia, koot 3, 4, 5 ja 6 mm
  • Ristipääruuvitaltta PH2
  • Sivuleikkurit

1. Taita runko auki. Lukitse se pikaliitännällä.

1. Kiristä huolellisesti. Tarkista ennen pyöräilemisen aloittamista, että runko on vakaa.

Ohjaustanko kiinnitetään polkupyörän runkoon. Vaihde- ja jarruvaijerit on kiinnitetty ohjaustankoon. Varmista, että vaijerit menevät ohjaustangon oikealle puolelle, kun ohjaustanko kiinnitetään paikalleen.

Seuraavat työkalut tarvitaan:

Kuusioavain, 6 mm.

Ohjaustanko ja kierteitetty ohjaustangon putki

1. Rasvaa etuhaarukan aukko ja ohjaustangon ankkuri-pultti.
2. Aseta ohjaustanko etuhaarukan aukkoon.

1. Varmista, että ohjaustanko on suorassa. Merkinnän tulee olla suoraan pyörän yläpuolella.

1. Kiristä pultti. Taita ohjaustanko ylös. Kiristä säätöpyörä, jotta kiila tarttuu paikalleen. Tarkista ennen pyöräilemisen aloittamista, että ohjaustanko on vakaa.

1. Aseta johdot niille tarkoitettuun pitimeen.

1. Voitele satulan pylväs rasvalla.
2. Työnnä satulan pylväs polkupyörän rungossa sille tarkoitettuun aukkoon.

3. Kiristä vasemman puolen mutteri. Kiristä muutama kierros, jotta pikaliitos tarttuu kiinni.

4. Taita pikaliitos kuvassa näkyvällä tavalla, jotta se lukittuu kunnolla.

Jos satulaa ja satulan pylvästä on säädettävä, katso lisätietoja Huolto ja kunnossapito -luvusta.

Polkimet

Kun polkimet kiinnitetään poljinkampiin, kierteet on rasvattava kevyesti. Polkimien poljinkampiin kiinnittävissä pulteissa on merkinnät R (oikea) ja L (vasen). Varmista, että polkimet kiinnitetään oikeisiin poljinkampiin.

Tärkeää!

VToimi huolellisesti, kun kiinnität polkimet! Jos yrität kiinnittää polkimen väärälle puolelle, sekä poljin että poljinkampi vaurioituvat, jolloin molemmat osat on vaihdettava. Älä kiinnitä polkimia vinoon asentoon. Tällöinkin poljin ja poljinkampi vaurioituvat. Virheellisesti kiinnitetyt polkimet voivat irrota. Tällöin voi aiheutua onnettomuus tai polkupyörä voi vaurioitua.

Seuraavat työkalut tarvitaan:

15 mm:n kiintoavain ja rasvaa

1. Voitele polkimen pultti rasvalla.
2. Kiinnitä poljin tiukasti paikalleen 35 Nm:n vääntömo-menttiin.

HUOMIO! Vasen poljin on vasenkierteinen, joten kiristä sitä vastapäivään.

Akku on ladattava ennen sähköpolkupyörän ensimmäistä käyttökertaa. Lataaminen kestää noin 8 tuntia. Akusta on lisätietoja Huolto ja kunnossapito -kohdassa.

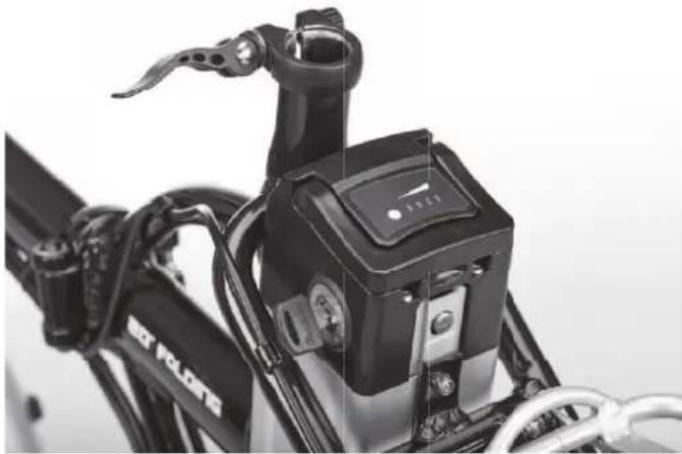

Irrota akku polkupyörästä

1. Irrota satula ja satulapylväs.

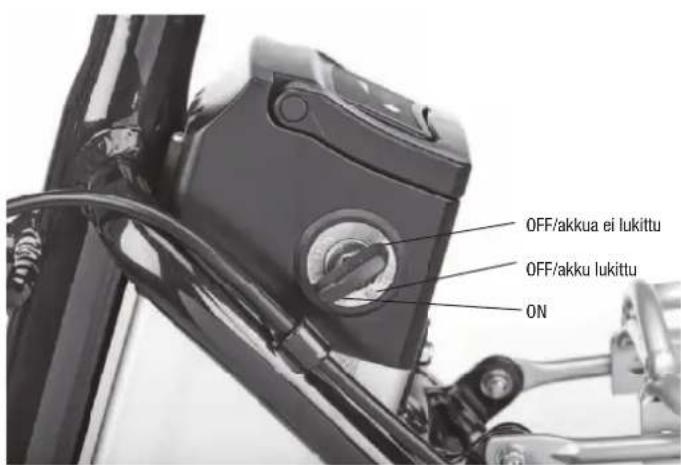

1. Katkaise sähköpolkupyörästä virta kääntämällä avainta vastapäivään. Paina ja käännä avainta vielä vastapäivään, jotta lukitusmäntä palautuu takaisin akkuun (siirtyy avattuun asentoon).

1. Nosta kahvaa ja irrota akku.
2. Aseta akku takaisin paikalleen vetämällä se uraan. Paina ja käännä avainta myötäpäivään. Tarkista, että lukitusmäntä palautuu takaisin lukittuun asentoon.

Mallikohtaisten varusteiden kiinnittäminen

• Soittokello asennetaan ohjaustankoon.
• Takaheijastin kiinnitetään satulan pylvääseen.
• Etuheijastin kiinnitetään ohjaustankoon.

TARKISTUKSET ENNEN POLKUPYÖRÄN ENSIMMÄISTÄ KÄYTTÖKERTAA

Tee seuraavat tarkistukset ennen polkupyörän käyttämistä ensimmäisen kerran.

• Monet polkupyörän osista on kiinnitetty siihen tehtaalla. Tarkista ja tarvittaessa jälkikiristä tai säädä tehtaalla kiinnitetyt osat, kuten pyörien pultit.

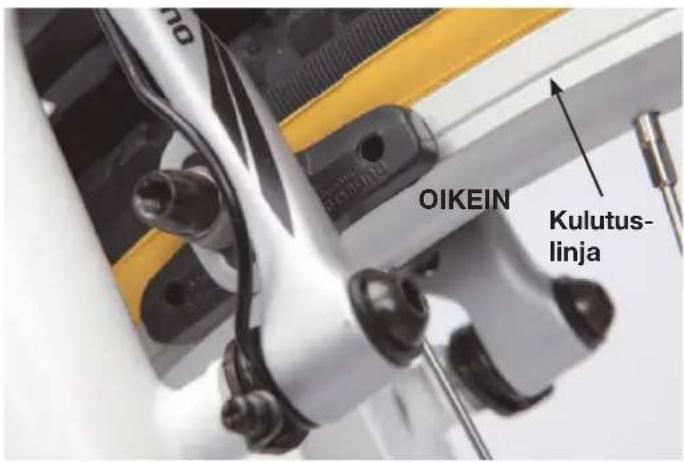

• Tarkista, että etujarrun jarrupalat osuvat vanteen keskelle. Jos ne eivät osuvat muualle, katso lisätietoja Huolto ja kunnossapito -luvun Jarrut-kohdasta.
• Tarkista rengaspaine. Suurin sallittu ja suositeltu paine näkyvät renkaan kyljessä.
• Varmista, että vaihteet on säädetty oikein. Kokeile kaikkia seitsemää vaihdetta alueella, jolla ei ole muuta liikennettä.
  Jos vaihteet on säädetty väärin, katso lisätietoja Huolto ja kunnossapito -luvun Vaihteet-kohdasta.
• Varmista, että vaihteet on säädetty oikein. Vaihda vaihteita yksi kerrallaan ja tarkista vaihteistokeskiössä näkyvät merkinnät. Jos vaihteet on säädetty väärin, katso lisätietoja Huolto ja kunnossapito -luvun Vaihte-et-kohdasta.
• Varmista, että akku on ladattu täyteen ja yhdistetty oikein. Käynnistä sähköjärjestelmä kääntämällä avainta yhden askeleen myötäpäivään ON-asentoon.
• Tarkista, että ohjaustangon ja rungon lukittavat nivelet ruuvit on kiristetty ja lukittu kunnolla.

HOITO-OHJEET

1. Pese polkupyörä usein mutta älä käytä painepesuria. Muutoin laakerit voivat vaurioitua. Kiillota maalatut osat tavallisella autovahalla. Suojaa kromatut ja käsittelemättömät osat ruostesuoja-aineella. Varmista, että kaikki vaijerit on voideltu hyvin.
2. Kaikki liikkuvat osat kannattaa voidella pesun jälkeen. Suihkuta voiteluainetta vaihteiston niveliin ja vaijeriin.
3. Ketjun ja hammaspyörien kunnolla on suuri merki- tys vaihteiston kestoiälle. Voitele kaikki ketjun lenkit ketjuöljyllä säännöllisesti. Lisää sitä tippa jokaiseen lenkkiin. Huomaa, että ketju ja hammaspyörät ovat kuluvia osia, jotka on joskus vaihdettava. Tämä koskee varsinkin ulkopuolista useilla hammaspyörillä varustettua vaihteistoa.
4. Kun vaihdat ketjun, hammaspyörien, vaijerien, niiden suojusten, jarrupalojen, renkaiden tai sisärenkaiden kaltaisia kuluvia osia, on suositeltavaa käyttää alku-peräisiä Biltema-varaosia.
5. Pyörien ja ohjaustangon kuulalaakerit on avattava, puhdistettava ja voideltava silloin tällöin. Anna tällainen kunnossapitotyö ammattilaisen tehtäväksi.
6. Tarkista säännöllisesti, että jarrut ja vaihteisto on säädetty oikein.
7. Renkaissa on aina oltava oikea ilmanpaine, jotta renkaat kestävät pidempään ja pyöräileminen on turvallisempaa. Kuivalla kelillä ajaessasi tasaisilla teillä renkaisiin voi täyttää suurimman suositellun ilman-paineen. Jos ajat savisilla tai epätasaisilla teillä, täytä renkaisiin vain hieman pienintä suositeltua painetta

suurempi paine. Ilmanpainesuositus näkyy renkaassa.

1. Käytä valoja ja heijastimia, kun ajat pimeällä.

2. Käytä aina hyväksyttyä kypärää, kun pyöräilet.

3. Satulan säätäminen oikein tekee pyöräilemisestä mukavampaa. Säädä satulan korkeus itsellesi sopivaksi. Satulan pylväs ja ohjaustangon varsi on vuosittain puhdistettava ja voideltava, jotta osat eivät tartu kiinni toisiinsa. On suositeltavaa käyttää asennusrasvaa.

4. Akkua on säilytettävä viileässä ja kuivassa paikassa, kun sitä ei käytetä. Ylläpitolataa akkua 1–2 tuntia kerran kuukaudessa, jotta sen käyttöikä pitenee.

5. Älä altista polkupyörän sähköisiä osia vedelle.

• Sähköpolkupyörän akku on suojattu tyhjenemiseltä. Siksi virransyöttö katkaistaan automaattisesti, jos akun jännite laskee liian alas.
• Virransyöttö katkeaa automaattisesti, kun nopeus ylittää 25 km/h.
• Virransyöttö katkeaa automaattisesti 2–3 sekunnin kuluttua, kun polkimien polkeminen lopetetaan.
• Jos pyöräilet mutaisilla tai kuoppaisilla teillä, älä käytä apumoottoria. Lika ja savi voivat heikentää tehoa tai vaurioittaa tunnistinta.
• Käytä käsi- ja jalkajarruja samanaikaisesti. Kun kä- sijarrua painetaan, apumoottori pysähtyy. Ota siksi tavaksi jarruttaa aina käsi- ja jalkajarruilla samanaikai- sesti.
• Käytä molempia käsijarruja samanaikaisesti. Kun käsijarruja painetaan, apumoottori pysähtyy. Ota siksi tavaksi jarruttaa aina etu- ja takajarruilla samanaikaisesti.
• Sähköpolkupyörään ei saa asentaa lastensatulaa.

Sähköpolkupyörän käynnistäminen

Kun sähköpolkupyörä toimitetaan, sen akku on valmiustilassa. Tämä tila on poistettava käytöstä ennen akun lataamista (noin 8 tuntia) ensimmäisen kerran. Pidä akun painiketta painettuna 2 sekunnin ajan. Merkkivalot vilk- kuvat, ja akku on otettu käyttöön.

Akku siirtyy valmiustilaan automaattisesti, kun se on 24 tuntia käyttämättä.

Voit ottaa valmiustilan käyttöön pitämällä painiketta painettuna 6 sekuntia. Yksi painikkeen painallus näyttää akun lataustason.

Käynnistä sähköjärjestelmä kääntämällä avainta yhden askeleen myötäpäivään ON-asentoon. Ohjauspaneelin merkkivalot syttyvät.

Etu- ja takavalaisimet

Etuvalaisin on paristokäyttöinen. Se sytytetään lampun yläosan katkaisimen avulla. Erillinen takavalo on kiinnitetty tavaratelineeseen. Se sytytetään yläosan katkaisimen avulla. Siinä on omat paristot.

Ohjauspaneeli

Moottoria hallitaan ohjaustankoon kiinnitetyn ohjauspaneelin avulla. Nopeusvaihtoehtoja on kolme: Low, Mid ja High. Kun aloitat polkemisen, valitse ohjauspaneelin avulla hidas nopeus (Low) ja valitse vaihde 1.

Painikkeet

Walk Painamalla tätä painiketta voit käynnistää apumoottorin, kun talutat polkupyörää esimerkiksi jyrkässä ylämäessä. Moottori kuljettaa polkupyörää nopeudella noin 6 km/h.

+ ja - Apumoottoria voi käyttää kolmella nopeusalueella.

Low - moottori auttaa nopeuteen 18 km/h saakka

Med – moottori auttaa nopeuteen 22 km/h saakka

High - moottori auttaa nopeuteen 25 km/h saakka

Kun on valittu Low ja painat ”-”-painiketta, apumoottori sammuu ja pyörä kulkee vain poljinten voimalla.

TÄRKEÄÄ! Kun aloitat pyöräilemisen, apumoottoria varten on valittava Low-nopeusalue. Valitse toinen nopeusalue, kun kiihdyttäminen päättyy ja nopeus on tasainen.

Hyvä tietää: Vaikka akku tyhjenisi, polkupyörällä voi ajaa.

Akun varaustaso ilmaistaan neljän merkkivalon avulla.

• Kun apumoottori on käytössä, ilmaisin näyttää, paljonko tehoa akusta otetaan.
• Kun apumoottori on sammutettu, näytetään akun jännite. Kun akku on ladattu täyteen, kun kaikki neljä merkkivaloa palavat. Akku on ladattava, kun vain yksi merkkivalo palaa.

HUOLTO JA KUNNOSSAPITO

Akun lataaminen

Muista:

• Vain aikuinen saa käsitellä akkua ja laturia.
• Älä koskaan käytä lataamatonta akkua.
• Käytä aina mukana toimitettua akkulaturia.
• Laturi on tarkoitettu sisäkäyttöön normaalissa huoneenlämpötilassa.

Uuden akun lataaminen

Akku on ladattava ennen sähköpolkupyörän ensimmäistä käyttökertaa. Lataaminen kestää noin 8 tuntia. Kun sähköpolkupyörä toimitetaan, sen akku on valmiustilassa. Tämä tila on poistettava käytöstä ennen akun lataamista (noin 8 tuntia) ensimmäisen kerran. Pidä akun painiketta painettuna 2 sekunnin ajan. Merkkivalot vilkkuvat, ja akku on otettu käyttöön. Akku siirtyy valmiustilaan automaattisesti, kun se on 24 tuntia käyttämättä.

1. Poista laturi pakkauksesta.
2. Irrota akku polkupyörästä. Lisätietoja on kokoamisohjeessa sivulla xx. Varmista, että avain on OFF/Akku-asennossa eli lukitsemattomana.

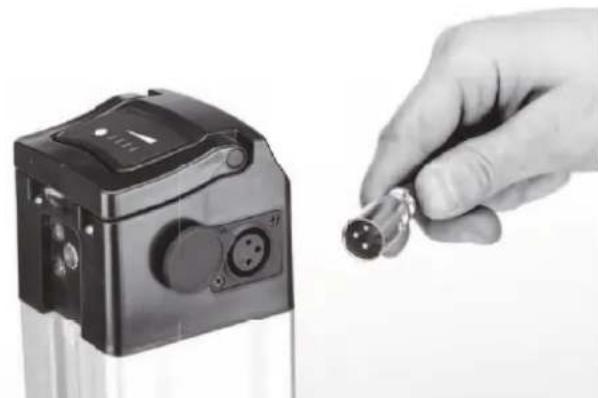

1. Yhdistä akkulaturi akkuun.


1. Yhdistä akkulaturi 230 voltin sähköpistorasiaan. Pu-nainen merkkivalo palaa lataamisen ajan.
2. Lataa akkua, kunnes merkkivalo palaa vihreänä.

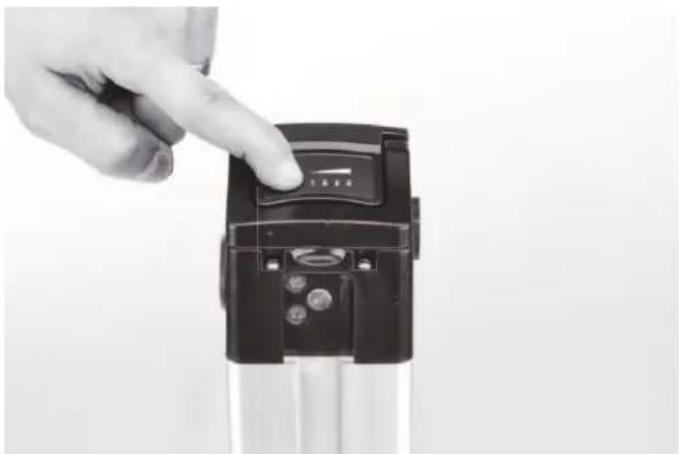

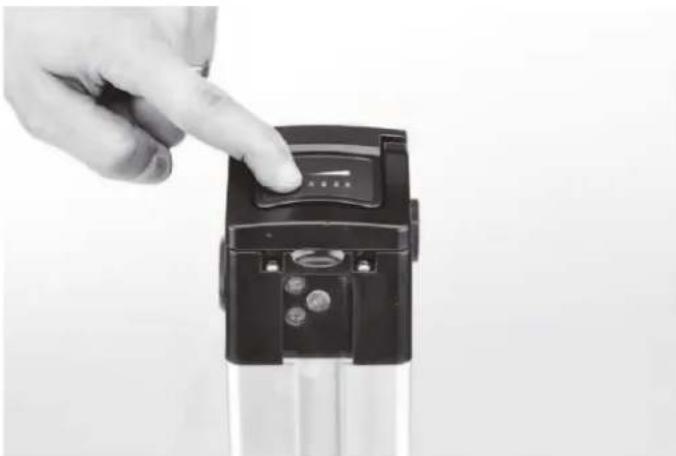

Akun jännitteen tarkistaminen

Näet akun tilan painamalla merkkivalojen viereistä punaista painiketta.

Satulan ja sen pylvään säätäminen

On tärkeää, että satula on säädetty oikeaan asentoon. Tällöin pyöräileminen sujuu mukavammin ja turvallisemmin. Lisäksi polkeminen on tehokkaampaa. Noudata seuraavia ohjeita, kun säädät satulaa.

Seuraavat työkalut tarvitaan:

4–6 mm:n kuusioavaimia ja 13–14 mm:n kiintoavaimia.

1. Säädä ensin satulan kulma satulan pylvääseen nähden. Löysennä satulan pylvääseen kiinnittävä mutteri/ruuvi.
2. Säädä satulaa siten, että sen etu- ja takareuna muodostavat vaakasuoran viivan.

1. Työnnä satulaa eteen- tai taaksepäin siten, että satulan pylvään kiinnike on satulan keskellä.
2. Kun asento on oikea, kiristä ruuvi tai mutteri.

1. Löysennä satulan pylvään runkoon kiinnittävä ruuvi ja säädä satulan korkeus oikeaksi.

2. Voit säätää korkeutta nostamalla satulan pylvästä ylös tai painamalla sitä alas.

3. Kun korkeus on oikea, kiristä ruuvi. Tarkista, että ruuvi on riittävän tiukalla yrittämällä kääntää satulaa sivusuunnassa.

HUOMIO! Satulan pylvästä ei saa nostaa ylemmäs kuin suurimman korkeuden merkki näyttää. Merkin tulee jäädä satulaputken sisään.

Satulan korkeus voidaan säätää oikeaksi, kun istut polkupyörän satulassa ja toinen poljin on alimmassa asennossaan. Tällöin jalan on oltava suorassa, kun jalkapohja lepää polkimella.

Istuma-asennon tarkistaminen

• Aseta poljinkammet vaaka-asentoon. Istu satulaan ja aseta toinen jalka etummaiselle polkimelle.
• Aseta jalka siten, että isonvarpaan nivel on polkimen akselin päällä.
• Istuma-asento on oikea, jos polvi on kohtisuoraan isonvarpaan nivelen yläpuolella. Jos näin ei ole, satulan korkeutta on säädettävä.

JARRUT

Jarrut ovat yksi polkupyörän tärkeimmistä osista. Siksi on tärkeää tarkistaa jarrujen kunto säännöllisesti. Varmista, että kaikki ruuvit on kiristetty oikein ja että jarrupalat eivät ole kuluneet.

Tarkista jarrujen toiminta säännöllisesti. Jarruta muutaman kerran voimakkaasti ja tarkista, että jarrut pitävät. Tarkista myös käsijarrun toiminta painamalla jarrukahvaa. Varmista, että polkupyörän pysähtymismatka vastaa odotuksiasi ja että pystyt hallitsemaan polkupyörän liikkeitä. Ohjeita on noudatettava tarkasti, jotta jarrut toimivat oikein paitsi päivittäisessä ajossa myös hätätilanteissa. Jos et tiedä tarkasti, kuinka jarrut on säädettävä, tarkistuta ne polkupyöräkorjaamossa.

Jarrupalat ja vanne

Jarrupalojen käyttöikä voi vaihdella huomattavasti sään, teiden pinnan ja vanteen pesemistiheyden mukaan. Jarrupalat voivat kulua nopeasti huonolla säällä tai jos ajat usein savisilla tai hiekkateillä. Vastaavasti ne kuluvat vain vähän, kun pyöräilet asvaltilla kuivalla säällä. Voit pidentää jarrupalojen käyttöikää huomattavasti pesemällä vanteen säännöllisesti.

Vanteessa on kulutuspinta, kuten kuvassa näkyy. Kun se on kulunut liikaa, vanne on vaihdettava vakavien vammojen välttämiseksi.

Vannejarrun säätäminen

Seuraavat työkalut tarvitaan: 5 mm:n kuusioavain tai 10 mm:n kiintoavain.

1. Varmista, että pyörät on keskitetty ja kiristetty.
2. Irrota kuusioruuvit, jotka pitävät jarrupalat paikallaan.
3. Paina jarrukenkiä yhteen, jotta jarrupalat painautuvat vanteisiin.
4. Suuntaa jarrupalat. Varmista, että ne sijaitsevat vanteen kyljen keskellä, jotta koko jarrutuspinta-ala käytetään hyödyksi.

Muista, että jos jarrupalat asennetaan liian korkealle, ne voivat repiä renkaan rikki. Jos ne asennetaan liian alas, ne voivat joutua pinnojen väliin. Molemmissa tapauksissa voi aiheutua vakavia vammoja.

1. Kiristä ruuvit kevyesti.
2. Vapauta jarrukengät, tartu jarrupaloihin ja kiristä ruuvit kunnolla.

Tarkista jarruvaijerin kireys painamalla jarrukahvaa. Se saa painua korkeintaan puoliväliin. Jos jarrukahva painuu liian lähelle ohjaustankoa, vaijeria on kirstettävä. Jos jar- rukahvaa voi painaa vain vähän, löysennä vaijeria.

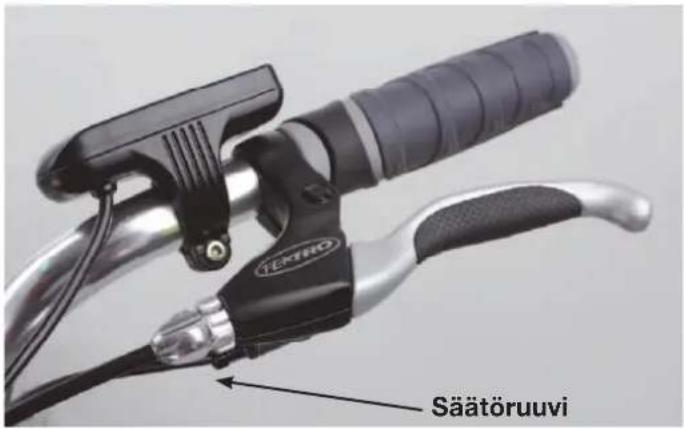

1. Voit tehdä vähäiset säädöt kääntämällä jarrun säätöhylsyä. Voit löysentää kääntämällä myötäpäivään ja kiristää kääntämällä vastapäivään. Jos vaijeria on säädettävä enemmän, vapauta ruuvi, jonka avulla vaijeri on kiinnitetty jarruvarteen, muuta vaijerin sijaintia ja kiristä ruuvi kunnolla. Tarkista säännöllisesti, että ruuvit on kiristetty kunnolla.

Jarruvarren jousen säätäminen

Jousi saa jarrupalat irtoamaan vanteesta, kun jarrukahva vapautetaan. Voit säätää jousta pienen ruuvin avulla, joka sijaitsee jarruvarren alaosassa.

Seuraavat työkalut tarvitaan:

Pieni ristipää- tai uraruuvitaltta, mahdollisesti pieni kuu-sioavain (2–3 mm)

1. Jarruta painamalla jarrukahvaa. Katso, kuinka jarruvarret liikkuvat suhteessa toisiinsa. Jos ne painuvat vanteeseen samanaikaisesti, ne on säädetty oikein. Jos ne liikkuvat epätahtiin tai toinen niistä ei liiku ollenkaan, jousen kireyttä on säädettävä.
2. Voit kiristää jousta kääntämällä vähemmän liikkuvan varren ruuvia myötäpäivään.
3. Paina jarrukahvaa ja tarkista säätämisen tulos. Varmista, että jarruvarret osuvat vanteen kylkiin samanai-kaisesti.
4. Jos jarruvarret eivät liuku, vaikka ruuvi on kierretty mahdollisimman pitkälle sisään, käännä toisen jarruvarren säätöruuvia vastapäivään.

VAIHTEET

Vaihteiden hienosäätäminen

1. Ota käyttöön vaihde 4.

1. Tarkista, että vaihteensiirtäjän takaosa on suorassa linjassa neljännen vaihteen hammaspyörän kanssa. Näet tämän vertaamalla neljättä vaihdetta kahteen vaihteensiirtäjän hammaspyörään. Niiden kaikkien tulee olla suorassa linjassa pystysuuntaisesti.

1. Jos vaihteensiirtäjä ei ole suorassa linjassa, säädä vaihdetta vaihteensiirtäjän säätöruuvin avulla. Voit siirtää vaihteensiirtäjää kohti runkoa kääntämällä säätöruuvia myötäpäivään. Voit siirtää vaihteensiirtäjää kohti pyörää kääntämällä säätöruuvia vastapäivään.kassa. Kiristä lukitusmutteri.

1. Tarkasta säätö kuuntelemalla ajamisen aikana, kulkeeko ketju hiljaisesti ja tarkkailemalla, siirtyykö se oikein, kun vaihteita vaihdetaan.

VAIHTEENSIIRTÄJÄN PÄÄTYASENTOJEN SÄÄTÄMINEN

Päätyasennot on säädetty tehtaalla, mutta ne voivat muuttua ajan mittaan, kun polkupyörällä ajetaan. On tärkeää, että päätyasennot on säädetty oikein, jotta vaihteensiirtäjä ei aiheuta onnettomuutta. Jos vaihteisto on säädetty väärin, vaihteensiirtäjä voi osua pyörään, jolloin polkupyörä pysähtyy äkisti. Tämä voi vahingoittaa pyörää, vaihteensiirtäjää, runkoa ja pyöräilijää. Tarkista siksi päätyasennot, jos polkupyörän vaihteet eivät toimi oikein tai jos vaihteistosta kuuluu tavallista voimakkaampi ääni.

1. Säädä vaihteen 7 päätyasento valitsemalla vaihde 7 säätimen avulla. Polje, jotta ketju siirtyy pienimmälle hammaspyörälle. Tarkista tässä asennossa, että vaihteensiirtäjä on linjassa seitsemännen vaihteen hammaspyörän kanssa. Vaihteensiirtäjä on linjassa, kun seitsemännen vaihteen hammaspyörä ja kaksi vaihteensiirtäjän hammaspyörää ovat pystysuorassa linjassa keskenään.

1. Voit säätää vaihteen 7 päätyasentoa ristipääruuvitaltan ja vaihteensiirtäjän ruuvin avulla. Voit säätää tätä päätyasentoa kääntämällä H (high) -merkittyä säätör-uuvia. Jos ruuvia käännetään myötäpäivään, vaihteensiirtäjä siirtyy pyörää kohden. Jos ruuvia kään-netään vastapäivään, vaihteensiirtäjä siirtyy runkoa kohden.

2. Säädä vaihteen 1 päätyasento valitsemalla vaihde 1 säätimen avulla. Polje, jotta ketju siirtyy suurimmalle hammaspyörälle pyörän lähelle. Tarkista tässä asennossa, että vaihteensiirtäjä on linjassa ensimmäisen vaihteen hammaspyörän kanssa. Vaihteensiirtäjä on linjassa, kun ensimmäisen vaihteen hammaspyörä ja kaksi vaihteensiirtäjän hammaspyörää ovat pystysuorassa linjassa keskenään.

1. Voit säätää vaihteen 1 päätyasentoa ristipääruuvi- taltan ja vaihteensiirtäjän ruuvin avulla. Voit säätää tätä päätyasentoa kääntämällä L (low) -merkittyä säätöruuvia. Jos ruuvia käännetään myötäpäivään, vaihteensiirtäjä siirtyy pyörää kohden. Jos ruuvia käännetään vastapäivään, vaihteensiirtäjä siirtyy runkoa kohden. Tarkista päätyasento painamalla takavaihteistoa varovaisesti pyörän suuntaan. Jos vaihteensiirtäjä on edelleen linjassa ensimmäisen vaihteen hammaspyörän kanssa eikä vaihteensiirtäjä ole vaarassa osua pyörään, päätyasento on oikea.

Kun päätyasennot on säädetty, vaihteet on ehkä hienosäädettävä. Lisätietoja on edellisessä kappaleessa.

TAKAPYÖRÄN IRROTTAMINEN/KIINNITTÄMINEN

Seuraavat työkalut tarvitaan:

1. Valitse vaihde 7, jotta ketju on mahdollisimman löysä.
2. Löysennä takajarrun varsi.

1. Avaa pikaliitos. Irrota mutteri toiselta puolelta.

1. Nosta ketju pois hammaspyörien päältä ja irrota takapyörä.

Takapyörä kiinnitetään tekemällä toimet päinvastaisessa järjestyksessä. Muista asettaa ketju vaihteenvalitsimen avulla valittuun asentoon (vaihde 7).

ETUPYÖRÄN IRROTTAMINEN/KIINNITTÄMINEN

Seuraavat työkalut tarvitaan: 18 mm:n kiintoavain.

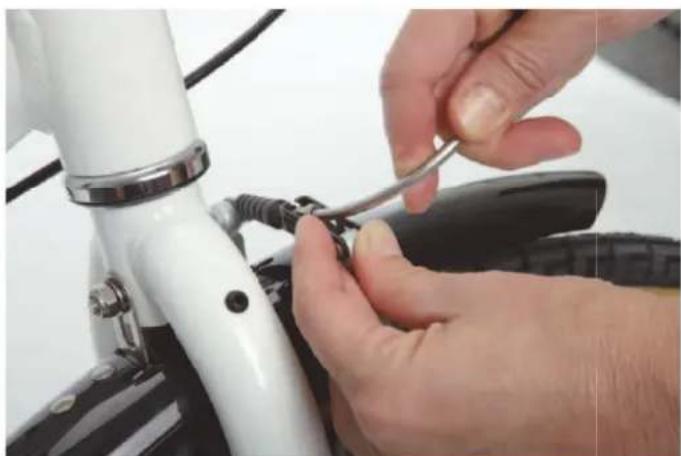

1. Purista etujarrukengät yhteen ja irrota vaijeri, jotta jar-run osat irtoavat toisistaan.

1. Irrota moottorin virtajohdon kumipäällysteinen liitin.

Muista: Kiristä pyörän mutterit vuorotellen.

1. Irrota pyörän mutterien suojukset.

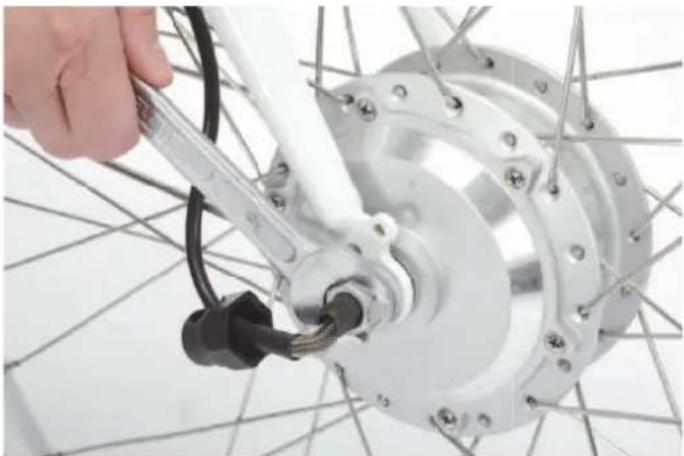

2. Irrota pyörän mutterit.

Etupyörä kiinnitetään tekemällä toimet päinvastaisessa järjestyksessä.

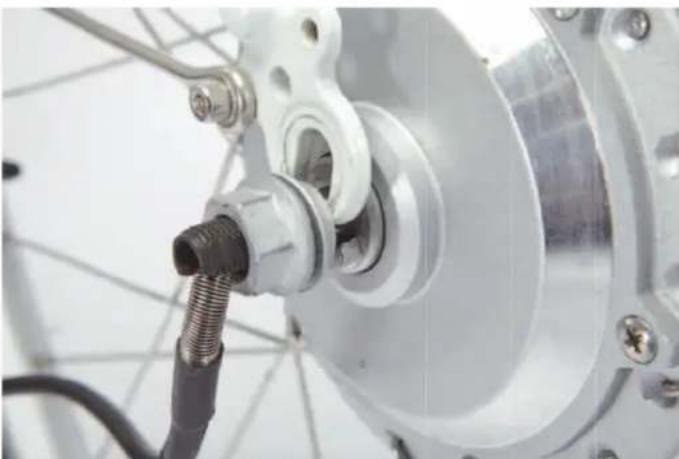

Muista: Keskiön kolojen tulee osoittaa alaspäin, kun etuhaarukka asetetaan paikalleen etupyörään.

TARKISTUKSET ENNEN PYÖRÄILEMISTÄ

Ota tavaksesi tarkistaa polkupyörä säännöllisesti. Tällöin ikävien yllätysten vaara vähenee.

Tarkista ennen pyöräilemistä, että:

• kaikki ruuvit ja osat ovat tiukasti paikoillaan
• jarrupalat eivät ole kuluneet
• renkaat eivät ole kuluneet tai puhjenneet
  • etu- ja takavalot toimivat
• kaikki heijastimet ovat ehjiä ja puhtaita
• jarrut toimivat oikein.

NOUDATA LAKIA, KUN PYÖRÄILET

Lain mukaan polkupyörässä tulee olla jarrut ja soittokello. Pimeällä pyörältäessä polkupyörässä tulee olla eteen osoittava valkoinen valo ja heijastin, taakse osoittava punainen valo ja heijastin sekä oranssit tai valkoiset heijasti-met pyörissä.

Yleisillä teillä pyöräiltäessä on muistettava seuraavat:

• Tieliikennesäännöt on tunnettava, ja niitä on noudatettava.
• Laki vaatii käyttämään kypärää aina pyöräillessäsi.
• Älä jätä lasta yksin polkupyörän päälle.
• Mukauta nopeus vallitseviin olosuhteisiin.
• Pidä ajon aikana vähintään yksi käsi kiinni ohjaustangossa.

JÄTTEIDENKÄSITTELY

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti).

VIANETSINTÄ

VIKA SYY TOIMENPIDE
Akku ei lataudu	Akku on valmiustilassa Poista valmiustila käytöstä
	Laturia ei ole yhdistetty verkkovirtaan Yhdistä laturi
Vaihteet eivät toimi oikein	Vaihteisto on asennettu väärin	Säädä vaihteisto käyttöohjeessa kuvatulla tavalla
Käsijarru ei toimi oikein	Jarrupalat ovat kuluneet	Vaihda jarrupalat
	Jarrupalat ovat väärissä paikoissa Säädä jar- upalat käyttöohjeessa kuvatulla tavalla
	Jarruvaijeri on säädetty väärin Kiristä jarruvaijeri, jotta jarrupalat painautuvat vanteisiin
Moottori ei avusta polkemista	Liitokset ovat löysällä	Tarkista liitos, joka sijaitsee ohjaustangon käsio- hjaimesta lähtevässä johdossa. Suuntanuollen tulee osoittaa toisiaan kohden. Liitoksen tulee olla painettuna pohjaan, ja lukitustoiminnon tulee olla kirstetty.Tarkista johto, joka sijaitsee etuhaarukan oikealla puolella. Jos etupyörä on irrotettu, johto on ehkä yhdistetty väärin. Varmista, että suuntanuolet osoittavat toisiaan kohden, ja että liitos on painettu pohjaan kunnolla.
	Akun varaus on tyhjentynyt	Parhaan suorituskyvyn varmistamiseksi lataa akku säännöllisesti silloinkin, kun polkupyörää ei käytetä.
	Sähköjärjestelmää ei ole kytketty päälle	Käynnistä järjestelmä virtakatkaisimen avulla, joka sijaitsee tavaratelineessä suunnattuna kohti satulan pylvästä.
	Nopeustunnistin ei havaitse, että pyörää poljetaan	Varmista, että nopeustunnistimen merkkivalot vilk- kuvat, kun poljet.Nopeustunnistin sijaitsee oikealla puolella kampilaa- kerin luona. Se tunnistaa pyörivään levyyn kiinnitetyt magneetit. Lika voi estää tunnistinta tunnistamasta magneetteja. Jos kaikki on puhdasta, tarkista, että tunnistin on riittävän lähellä levyä. Jos tämä ei auta, ota yhteys valtuutettuun polkupyöräkorjaamoon, koska nopeustunnistin on ehkä vaihdettava.
	Muu vika järjestelmässä	Ota yhteys ostopaikkaan tai valtuutettuun kor- jaamoon, jotta vika löydetään ja korjataan.
Polkupyörällä ajaminen tuntuu epätavallisen raska- alta	Jarrut on säädetty väärin, joten ne laahaavat	Säädä jarruja, jotta jarrupalat siirtyvät riittävän kauas vanteista
	Rengaspaine ei ole oikea	Pumppaa renkaisiin ilmaa, kunnes paine vastaa suositusta, joka näkyy renkaiden kyljissä
Akun suorituskyky heikkenee	Akun kapasiteetti heikkenee huomattavasti, kun lämpötila alittaa +20 °. Jos pyörällä ajetaan syksyllä tai talvella, kun lämpötila alittaa 0 °C (-20 °C), kapa- siteetti heikkenee jopa 50 %.	Kun polkupyörällä ei ajeta, säilytä akkua sisätilassa kylmällä säällä. Lataa akku sisätiloissa. Älä anna akun olla lataamatta pidempään kuin 1 kuukauden ajan

VELKOMMEN

Oplade et nyt batteri
