Tyyppi	Vapaasti seisova sähköliesi
Merkki	Whirlpool
Malli	ACM 226
Ulkomitat (KxLxS)	850 mm x 600 mm x 600 mm
Jännite / Taajuus	220-240 V ~ 50 Hz
Kokonaistehonkulutus	10 kW
Sulakkeen koko	16 A x 3
Keittotason tyyppi	Keraaminen lasitaso, 4 keittoaluetta
Keittoalueet	Takana vasen: Yksittäinen 140 mm / 1200 W; Edessä vasen: Kaksois 210/120 mm / 2200/750 W; Edessä oikea: Yksittäinen 180 mm / 1800 W; Takana oikea: Laajennettu 170/265 mm / 1500/2400 W
Uunin tyyppi	Monitoiminen sähköuuni
Uunin energiatehokkuusluokka	A
Uunin toiminnot	Ylä- ja alalämmitys, alalämmitys, puhallinavusteinen ala/ylä, pelkkä puhallin (sulatus), puhallinlämmitys, täysgrilli, grilli+puhallin, boosteri
Grillin teho	2.2 kW
Sisävalo	15-25 W, vaihdettava
Ajastin	Digitaalinen, kypsennysaika, kypsennyksen päättyminen, hälytys ja näppäinlukko
Lapsilukko	Kyllä, uunin luukussa
Näppäinlukko	Kyllä, ohjauspaneelissa
Puhdistus	Pyyhi kostealla liinalla; vältä hankaavia puhdistusaineita; uunin luukku irrotettavissa puhdistusta varten
Mukana tulevat lisävarusteet	Uunipelti, syvä pelti, alumiininen kakkuvuoka, kakkuvuoka, pieni uunipelti, ritilähylly, sisäänvedettävät kiskot
Asennusvaatimukset	Vähimmäisetäisyys 400 mm keittotason yläpuolella, 650 mm jos liesituuletin asennettu; kiinnitetty turvaketjulla
Paino	Noin 55 kg

Usein kysytyt kysymykset - ACM 226 WHIRLPOOL

Kuinka asetan kellon Whirlpool ACM 226:een?

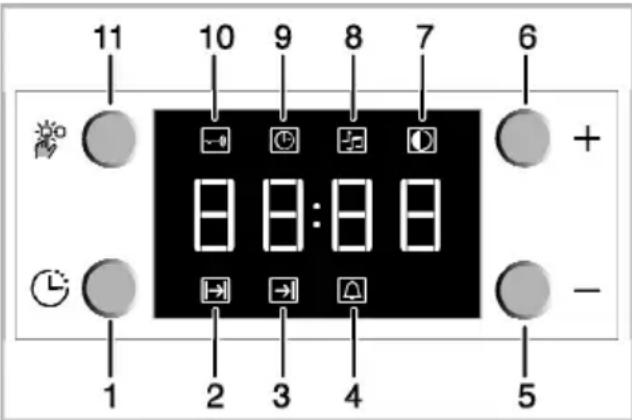

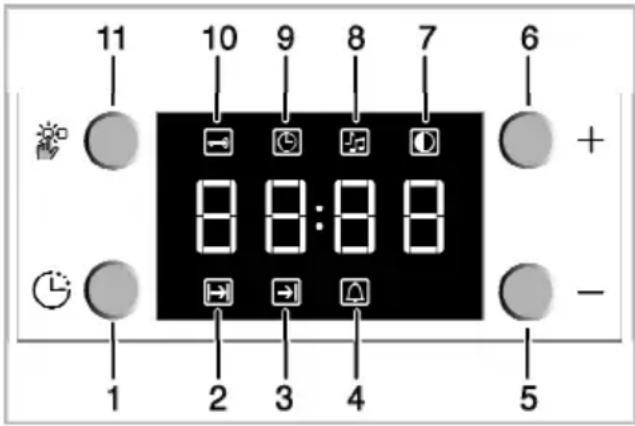

Paina säätönäppäintä (11) aktivoidaksesi nykyisen ajan symboli (9), käytä sitten miinus (5) ja plus (6) -näppäimiä ajan asettamiseksi. Kellon asetus on tehtävä ennen uunin käyttöä.

Mitä teen, jos uuni ei kuumene?

Tarkista, että toiminto- ja lämpötilanuppi on asetettu oikein. Jos mallissasi on ajastin, varmista, ettei se ole ajastetussa kypsennystilassa. Tarkista myös pääsulake.

Kuinka aktivoin näppäinlukon?

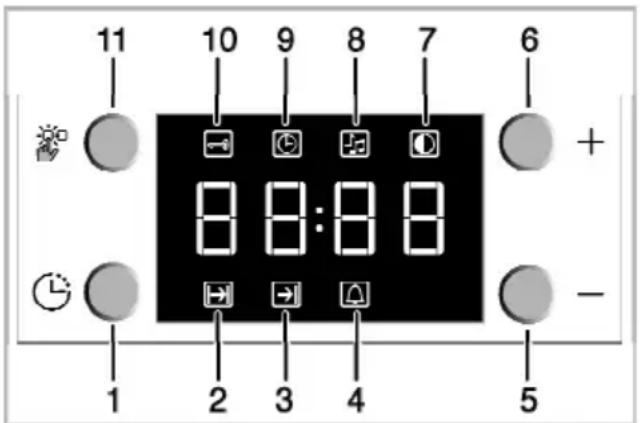

Paina säätönäppäintä (11), kunnes näppäinlukon symboli (10) ilmestyy. Paina sitten plus-näppäintä (6) lukitaksesi. Näytöllä lukee 'On'. Poistaaksesi lukituksen, paina säätönäppäintä ja sitten miinus-näppäintä (5).

Voinko käyttää alumiinifoliota uunissa?

Älä aseta alumiinifoliota suoraan uunin pohjalle. Se voi aiheuttaa lämmön kertymistä ja vahinkoa. Käytä uuninkestäviä astioita.

Kuinka puhdistan keraamisen lasitason?

Pyyhi kostealla liinalla ja miedolla pesuaineella. Vältä hankaavia sieniä tai kaapimia. Palaneille jäämille käytä keraamisen keittotason puhdistusainetta. Sokeriroiskeet on puhdistettava heti vaurioiden estämiseksi.

Mikä on suurin ajastimella asetettavissa oleva kypsennysaika?

Suurin kypsennysaika on 5 tuntia ja 59 minuuttia. Kypsennyksen päättymisaika voidaan asettaa samaan rajaan asti.

Miksi uunista tulee höyryä kypsennyksen aikana?

Höyryn vapautuminen on normaalia kypsennyksen aikana. Se syntyy ruoan kosteudesta eikä tarkoita vikaa.

Kuinka vaihdan uunin lampun?

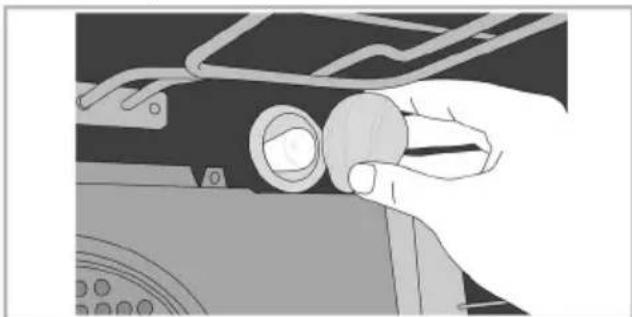

Irrota uuni verkkovirrasta. Poista lasisuojus kääntämällä vastapäivään. Vaihda vanha lamppu uuteen, jonka lämmönkestävyys on enintään 300 °C. Asenna lasisuojus takaisin.

Mikä on boosteri-toiminto?

Boosteri lämmittää uunin nopeasti valittuun lämpötilaan. Se ei ole ruoan kypsentämistä varten. Kun uuni on saavuttanut lämpötilan, valitse toinen toiminto kypsentämistä varten.

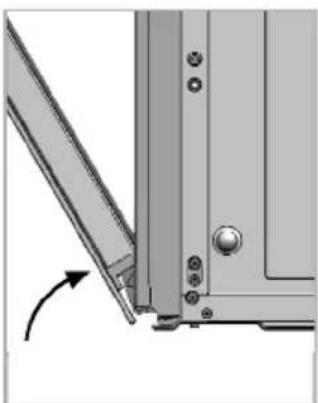

Kuinka irrotan uunin luukun puhdistusta varten?

Avaa luukku kokonaan. Käännä saranoissa olevat lukitusklipsit molemmilla puolilla alas ruuvimeisselin avulla. Sulje luukku osittain, nosta se ylös ja vedä irti saranoista. Toimi päinvastaisessa järjestyksessä takaisin asennettaessa.

KÄYTTÖOHJE ACM 226 WHIRLPOOL

Lue ensin tämä käyttöopas.

Hyvä asiakkaamme,

Haluamme, että saat parhaan hyödyn tästä laitteesta, joka on valmistetty nykyaikaisessa tehtaassa ja läpäissyt tiukat laadunvalvontatoimenpiteet.

Siksi pyydämme sinua lukemaan tämän käyttöoppaan huolellisesti ennen laitteen käyttöä ja säilyttämään sen myöhempää tarvetta varten. Jos luovutat laitteen eteenpäin toiselle, anna mukaan käyttöopas.

Käyttöopas auttaa sinua käyttämään laitetta nopeasti ja turvallisesti.

• Lue käyttöopas ennen laitteen asennusta ja käyttöä.
• Noudata tarkkaan turvallisuusohjeita.
• Säilytä käyttöopas helposti saatavilla myöhempää käyttöä varten.
• Lue myös muut tuotteen mukana toimitetut asiakirjat.
  Muista, että tämä käyttöopas koskee myös useita muita malleja.
  Mallien väliset erot on kuvattu tarkkaan oppaassa.

Merkkien selitykset

Tässä käyttöoppaassa käytetään seuraavia merkkejä:

i Tärkeää tietoa tai hyödyllisiä käyttövihjeitä.

⚠ Varoittaa hengelle ja omaisuudelle vaarallisista tilanteista.

⚠ Varoitus sähköiskun vaarasta.

⚠ Varoitus tulipalon vaarasta.

Varoitus kuumista pinnoista.

1 Yleiset tiedot 133

Yleiskatsaus 133

Tekniset tiedot 134

Lisävarusteet 135

2 Tärkeitä turvaohjeita 137

Yleinen turvallisuus 137

Lasten turvallisuus 139

Sähkötöiden turvallisuus 139

Käyttötarkoitus 139

3 Asennus 140

Ennen asennusta 140

Asennus ja liitäntä 141

Hävittäminen.... 143

Pakkausmateriaalin hävittäminen .. 143

Vanhan laitteen hävittäminen...... 143

Vanhan laitteen hävittäminen...... 143

4 Valmistelut 144

Energiansäästövihjeitä 144

Ensimmäinen käyttökerta 144

Alustava ajan asetus 144

Tuotteen ensimmäinen puhdistus .. 145

Ensimmäinen kuumennus ....145

5 Keittotason käyttö 147

Yleisiä tietoja ruoanlaitosta 147

Liesien käyttäminen 148

6 Uunin käyttäminen 150

Yleisiä tietoja leivonnasta, paahtamisesta ja grillauksesta .... 150

Sähköuunin käyttäminen....150

Käyttötilat....151

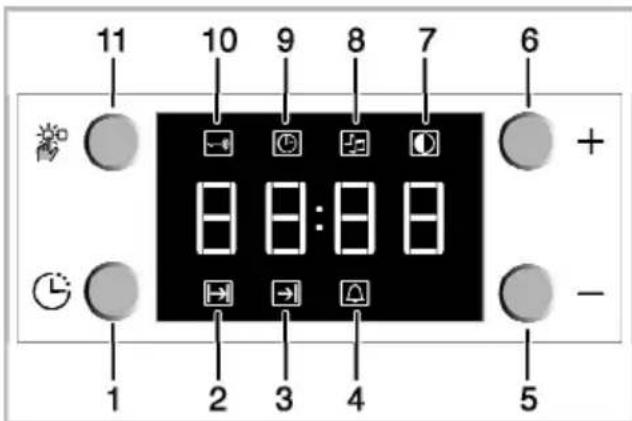

Uunin kellon käyttäminen 153

Näppäimistölukon käyttö 154

Kellon käyttäminen hälytyksenä .... 155

Ruoanlaittoaikataulukko 156

Grillin käyttäminen 157

7 Kunnossapito ja huolto 158

Yleisiä tietoja 159

Lieden puhdistaminen 159

Ohjauspaneelin puhdistaminen ..... 160

Uunin puhdistus 160

Uuninluukun irrottaminen 160

Uunin lampun vaihtaminen 161

8 Vianetsintä 162

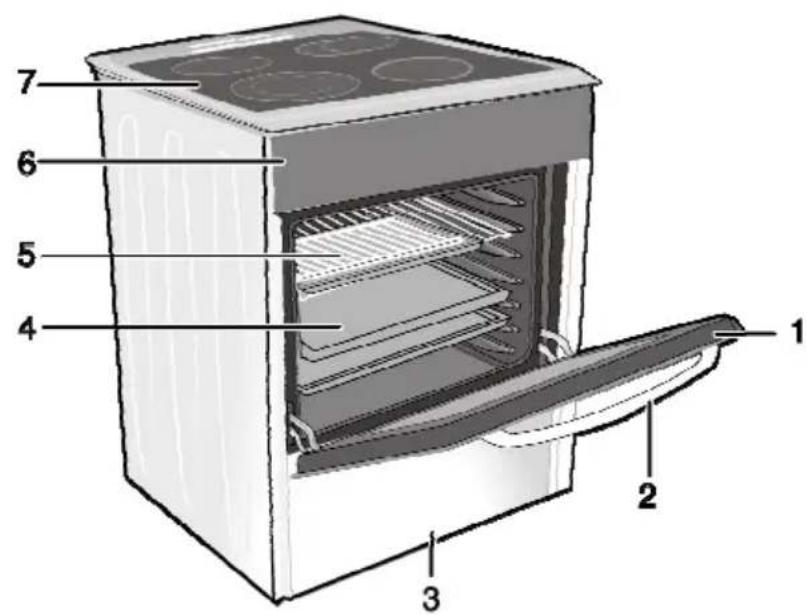

Yleiskatsaus

1 Luukku
2 Kahva
3 Alalokero
4 Uunipelti
5 Ritiläteline
6 Ohjauspaneeli
7 eittolevy

8 Puhaltimen moottori (teräslevyn takana)
9 Valo
10 Grillin kuumennuselementti

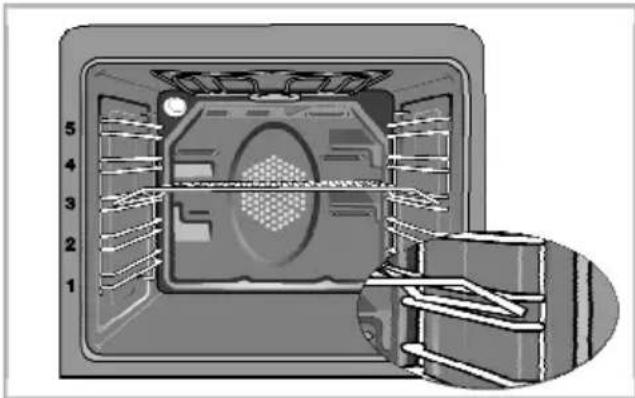

11 Tasojen asennot

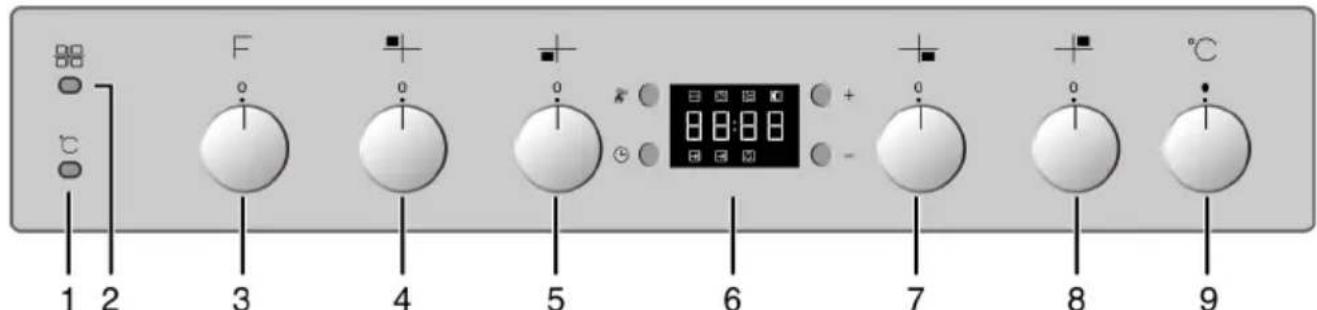

1 Termostaattivalo
2 Varoitusvalo
3 Toimintovalitsin

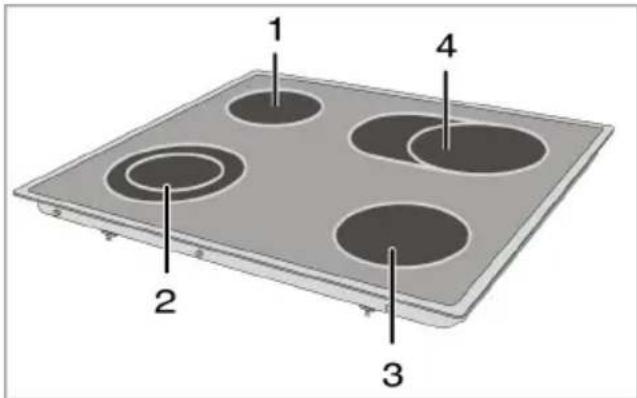

4 Yhden virtapiirin keittolevy Takana vasemmalla
5 Kahden virtapiirin keittolevy Edessä vasemmalla

6 Digitaalinen ajastin
7 Yhden virtapiirin keittolevy Edessä oikealla
8 Jatkettu keittolevy Takana oikealla
9 Termostaattivalitsin

Tekniset tiedot

YLEISTÄ
Ulkomitat (korkeus/leveys/syvyys) 850 mm/600	mm/600 mm
Jännite/taajuus 220-240 V ~ 50 Hz
Kokonaisvirrankulutus	10 kW
Sulake min 16 A x 3
Kaapelityppi/poikkileikkaus H05VV-FG 3 x 2,5	mm ^2
Kaapelin pituus maks. 2 m
KEITTOLEVY
Polttimet
Takana vasemmalla	Yhden virtapiirin keittolevy
Mitta 140 mm
Teho 1200 W
Edessä vasemmalla	Kahden virtapiirin keittolevy
Mitta 210/120 mm
Teho 2200/750 W
Edessä oikealla	Yhden virtapiirin keittolevy
Mitta 180 mm
Teho 1800 W
Takana oikealla	Jatkettu keittolevy
Mitta 170/265 mm
Teho 1500/2400 W
UUNI/GRILLI
Pääuuni	Monitoimiuuni
Energiatehokkuusluokka ^\#	A
Sisävalo	15–25
Grillin virrankulutus 2.2 kW

Perustiedot: Sähköuunien energiakilven tiedot on annettu EN 50304 -standardin mukaisesti. Kyseiset arvot on määritetty vakiokuormalla ala-ylä-kuumennintoiminnolla tai tuuletinavusteisella kuumennustoiminnolla (jos sellainen on).

Energiatehokkuusluokka määritetään seuraavan priorisoinnin mukaan sen mukaan, onko asiaankuuluvia toimintoja olemassa tuotteessa. 1-Kypsennys eco-tuulettimella, 2- Turbo-hitaasti kypsennys, 3- Turbo-kypsennys, 4- Tuuletinavusteinen ala/yläkypsennys, 5- Ylä- ja alakypsennys.

Tärkeää

Tekniset tiedot voivat muuttua ilman edeltävää ilmoitusta tuotteen laadun parantamisen johdosta.

Tärkeää

Tämän käyttöoppaan numerotiedot ovat viitteellisiä eivätkä ne ehkä vastaa täysin tuotettasi.

Tärkeää

Tuotekilvissä tai tuotteen toimitukseen kuuluvissa asiakirjoissa olevat arvot on saatu laboratorio-olosuhteissa asiaankuuluvien standardien mukaisesti. Nämä arvot voivat vaihdella tuotteen käyttö- ja ympäristöolosuhteiden mukaan.

Lisävarusteet

Tärkeää

Toimitetut lisävarusteet vaihtelevat tuotantomallin mukaan. Kaikkia tässä käyttöoppaassa kuvattuja lisävarusteita ei ehkä ole toimitettu tuotteen mukana.

Uunipelti

Leivonnaisille, pakasteruoille ja suurille paisteille.

Leivonnaisille, suurille paisteille, mehukkaille ruokalajeille ja rasvan keräykseen grillatessa.

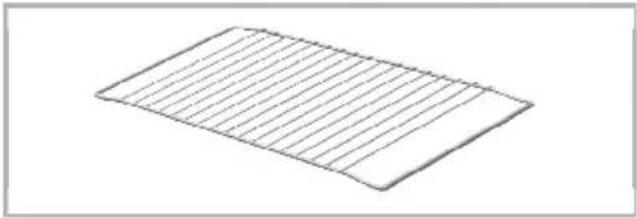

Alumiininen kakkupelti

Leivonnaisille kuten piparkakut ja keksit.

Leivonnaisille kuten piparkakut ja keksit.

Pienille annoksille. Tämä uunipelti asetetaan ritilätasolle.

Paahtamiseen ja paisto-, paahto- ja vuokaruokien alustaksi halutulle tasolle.

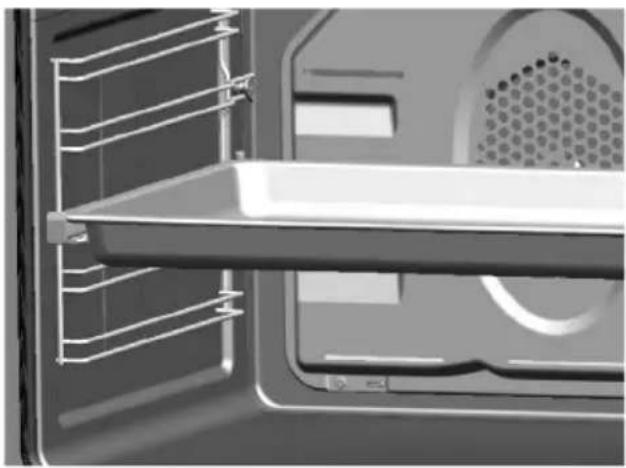

Ritilän ja pellin asettaminen oikein teleskooppikannattimiin

Teleskooppikannattimien avulla peltien ja ritilöiden asettaminen ja poistaminen käy helposti.

Kun käytät peltiä ja ritiilää teleskooppikannattimissa, varmista, että teleskooppikannattimen takaosan tangot ovat vasten ritiilän ja pellin reunoja.

2 Tärkeitä turvaohjeita

Tämä osa sisältää turvaohjeita, joiden avulla vältyt vammojen ja vahinkojen vaaralta. Kaikki takuut mitätöityvät, jos et noudata näitä ohjeita.

Yleinen turvallisuus

VAROITUS: Laite ja sen kosketettavissa olevat osat tulevat kuumiksi käytön aikana. On varottava koskettamasta lämmityselementtejä. Alle 8-vuotiaat lapset on pidettävä etäällä, ellei heitä jatkuvasti valvota. Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole riittävää kokemusta tai taitoa, saavat käyttää tätä laitetta, jos heitä valvotaan tai jos heille on annettu ohjeet laitteen turvallista käyttämistä varten ja he ymmärtävät mahdolliset vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjän huoltotoimenpiteitä ilman valvontaa.

VAROITUS: Kosketettavissa olevat osat voivat tulla kuumiksi käytön aikana. Pidä pikkulapset etäällä. Älä käytä kovia, hankaavia puhdistusvälineitä tai teräviä metallikaapimia luukun lasin puhdistamiseen. Ne saattavat naarmuttaa pinnan ja aiheuttaa lasin rikkoutumisen.

⚠️ VAROITUS: Varmista sähköiskuvaaran välttämiseksi, että laite on kytketty irti sähköverkosta ennen lampun vaihtamista.

⚠️ VAROITUS: Rasvassa tai öljyssä kypsentäminen ilman valvontaa voi olla vaarallista ja se voi aiheuttaa tulipalovaaran. ÄLÄ KOSKAAN yritä sammuttaa tulipaloa vedellä. Kytke laite irti sähköverkosta ja peitä liekit esimerkiksi kannella tai sammutushuovalla.

⚠️ VAROITUS: Tulipalovaara: älä säilytä esineitä keittotason pinnalla. Tätä laitetta ei ole tarkoitettu käytettäväksi ulkopuolisen ajastimen tai erillisen kauko-ohjauksen kanssa.

⚠️ VAROITUS: Jos pinta on murtunut, kytke laite pois toiminnasta sähköiskuvaaran välttämiseksi.

• Liitä tuota maadoitettuun pistorasiaan/johtoon, jota suojaa kapasiteetiltaan riittävä sulake, kuten on määritetty Teknisten tietojen taulukossa. Jätä maadoitusasennus pätevän sähköteknikon tehtäväksi käyttäessäsi tätä tuotetta muuntajan kanssa tai ilman. Yrityksemme ei ota vastuuta mistään vahingoista, jotka johtuvat tuotteen käytöstä ilman paikallisten säädösten mukaista maadoitusasennusta.
• Jos sähköjohto on vahingoittunut, valmistajan, huoltoedustajan tai vastaavan valtuutetun henkilön on vaihdettava se, jotta vältetään vaaratekijät.
• Älä käytä tuotetta, jos siinä on vika tai näkyviä vaurioita.
• Älä suorita tuotteelle korjauksia tai mukautuksia. Voit kuitenkin ratkaista joitakin ongelmia, jotka eivät vaadi korjauksia tai mukautuksia. Katso Vianetsintä, sivu 162.
• Älä koskaan pese tuotetta vedellä! Se aiheuttaa sähköiskun vaaran!
• Älä koskaan käytä tätä tuotetta, jos arviointikykysi tai koordinaatiokykysi ovat heikentyneet alkoholin, huumeiden ja/tai voimakkaiden lääkkeiden käytön vuoksi.
• Tuote on irrotettava verkkovirrasta asennuksen, ylläpidon, puhdistuksen ja korjauksen ajaksi.
• Ole varovainen käyttäessäsi alkoholijuomia ruoanlaitossa. Alkoholi höyrystyy korkeissa

lämpötiloissa ja voi aiheuttaa tulipalon, sillä se syttyy tuleen joutuessaan kosketuksiin kuumien pintojen kanssa.

• Älä kuumenna avaamattomia säilyketölkkejä tai lasipurkkeja uunissa. Purkissa kertyvä paine voi saada sen räjähtämään.
• Älä aseta tuotteen viereen tulenarkoja materiaaleja, sillä sen kyljet kuumenevat käytössä.
• Älä aseta leivontapeltejä, astioita tai alumiinifoliota suoraan uunin pohjalle. Lämmön kertyminen voi vahingoittaa uunin pohjaa.
• Pidä kaikki tuuletusaukot vapaina esteistä.
• Tuote voi olla kuuma ollessaan käytössä. Älä koskaan kosketa kuumia polttimia, uunin sisäosia, lämmityselementtejä jne.
• Käytä aina kuumuudenkestäviä kintaita, kun asetat annoksia kuumaan uuniin tai otat niitä sieltä pois.
• Älä käytä tuotetta, jos lasiluukku on irrotettu tai se on haljennut.
• Uunin takapinta kuumentuu, kun uunia käytetään. Varmista, että kaasu/sähköjohto ei kosketa uunin takapintaa, muuten putket voivat vahingoittua.
• Älä purista virtakaapelia uuninluukun ja kehikon väliin äläkä reititä sitä kuumien pintojen päälle. Kaapelin eriste voi sulaa ja aiheuttaa oikosulun seurauksena tulipalon.
• Varmista, että tuote kytketään pois päältä jokaisen käytön jälkeen.
• Höyryn paine, jota muodostuu lieden pinnan tai astian pohjan kosteudesta voi saada astian hypähtämään paikaltaan. Varmista sen vuoksi, että lieden pinta ja astioiden pohjat ovat aina kuivia.

Tärkeää

Pätevän henkilön on asennettava tuote voimassa olevien säädösten mukaisesti. Muuten takuu mitätöityy.

Tärkeää

Laitetta ei ole tarkoitettu käytettäväksi ulkoisella ajastimella tai erillisellä kaukosäätimellä.

Lasten turvallisuus

• Sähkö- ja kaasulaitteet ovat vaarallisia lapsille. Pidä lapset erossa laitteesta sen ollessa käytössääläkä anna heidän leikkiä laitteella.
• Laitteen kosketettavat osat kuumentuvat, kun liesi on käytössä. Pidä lapset loitolla liedestä, kunnes se on jäähtynyt.
• "VAROITUS Osat saattavat olla kuumia grillin ollessa käytössä. Lapset on pidettävä loitolla laitteesta."
• Älä säilytä mitään esineitä lieden yläpuolella lasten ulottuvilla.
• Kun uunin luukku on auki, älä aseta sille mitään painavia esineitä äläkä anna lasten istua sillä. Liesi voi kaatua tai luukun saranat voivat vahingoittua.
• Pakkausmateriaalit voivat olla lapsille vaarallisia. Pidä pakkausmateriaalit lasten ulottumattomissa. Hävitä kaikki pakkauksen osat ympäristöstandardien mukaisesti.

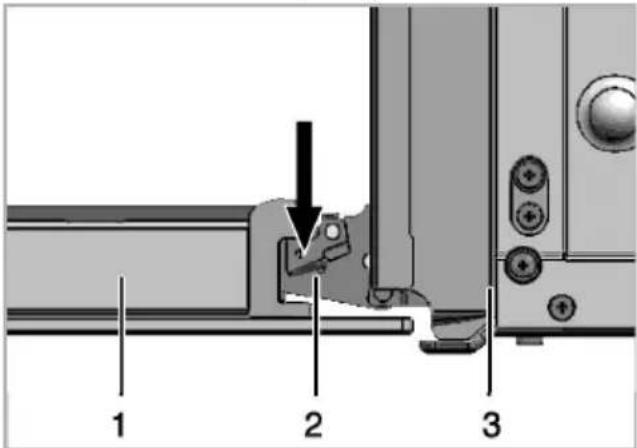

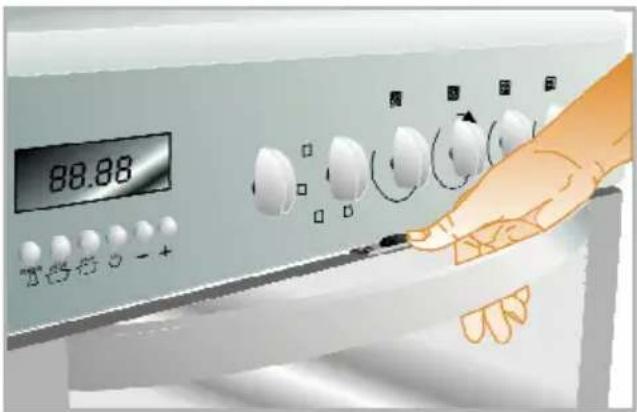

Lapsilukko

Lieden uuninluukussa on lapsilukkojärjestelmä.

Avaa uuninluukku painamalla muovipainiketta hieman alas ja vetämällä luukun kahvasta.

Kun suljet luukun, lapsilukko lukittuu itsestään.

Sähkötöiden turvallisuus

Viallinen sähkölaite on yksi kotitalouksien yleisimmistä tulipalon syistä.

• Kaikki työt sähkölaitteilla ja järjestelmillä on jätettävä valtuutettujen, ammattitaitoisten henkilöiden tehtäväksi.
• Minkä tahansa vahingon sattuessa, sammuta liesi ja irrota se verkkovirrasta. Voit tehdä tämän kytkemällä kotona sulakkeen pois päältä.
• Varmista, että sulakkeen virta on yhteensopiva tuotteen kanssa.

Käyttötarkoitus

Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön. Kaupallinen käyttö ei ole sallittu.

"VAROITUS: Tämä laite on tarkoitettu vain ruoanlaittoon. Sitä ei saa käyttää muihin tarkoituksiin, esim. huoneen lämmittämiseen."

Laitetta ei saa käyttää lautasten lämmittämiseen grillivastuksen alla, eikä sen kahvoihin saa ripustaa pyyhkeitä, pesuliinoja jne., kuivamaan tai lämpenemään.

Valmistaja ei ole vastuussa mistään vahingoista, jotka aiheutuvat väärästä käytöstä tai käsittelystä.

Uunia voidaan käyttää sulattamiseen, leivontaan, ruoan paistamiseen ja grillaukseen.

3 Asennus

Pätevän henkilön on asennettava tuote voimassa olevien säädösten mukaisesti. Muuten takuu mitätöityy. Valmistaja ei ota vastuuta mistään vahingoista, jotka johtuvat valtuuttamattoman henkilön suorittamista toimenpiteistä. Ne aiheuttavat myös takuun raukeamisen.

Tärkeää

Laitteen sijoituspaikan valmistelu ja sähkö- ja kaasuasennusten järjestäminen on asiakkaan vastuulla.

VAARA

Laite on asennettava paikallisten kaasu- ja/tai sähkömääräysten mukaisesti.

VAARA

Tarkista silmämääräisesti ennen asennusta onko laitteessa vikoja. Jos on, laitetta ei saa asentaa.

Vaurioituneet laitteet aiheuttavat vaaran turvallisuudelle.

Ennen asennusta

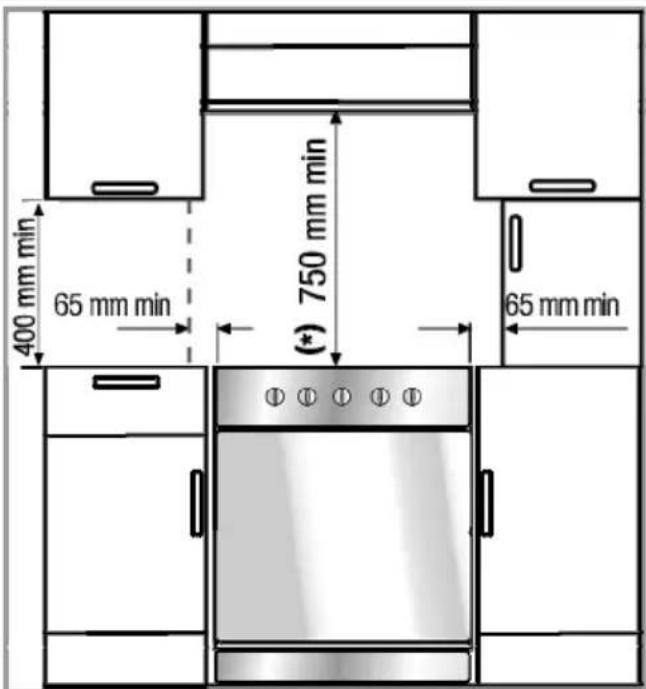

Jotta varmistetaan, että laitteen alle jää välttämättömät ilmaraot, suosittelemme, että tämä laite kiinnitetään kiinteälle alustalle, niin etteivät sen jalat uppoa mattoon tai pehmeään lattiamateriaaliin. Keittiön lattian on kestettävä lieden paino ja lisäksi ruoanvalmistus- ja leivontavälineiden ja elintarvikkeiden paino.

- Liettä voidaan käyttää kahden kaapin välissä, mutta 400 mm:n minimietäisyyttä varten uunin levyjen päällä mahdollistaa 65mm:n välyksen mihin tahansa seinään, osastoon tai suureen kaappiin.

- Liettä voi käyttää myös vapaasti seisovana. Jätä vähintään 750 mm etäisyys lieden yläpuolelle.

• (*) Jos liesikupu asennetaan lieden yläpuolelle, katso liesikuvun valmistajan ohjeista asennuskorkeus (min. 650 mm).

- Laite on laiteluokan 1 mukainen eli se voidaan asettaa takaosa ja yksi sivu vasten keittiön seiniä, keittiökalusteita tai minkäkokoista laitetta tahansa. Keittiökaluste tai laite toisella puolella voi olla vain samaa kokoa tai pienempi.

- Kaikkien lieden vieressä olevien keittiökalusteiden on oltava kuumuudenkestäviä (vähintään 100 °C).

Tärkeää

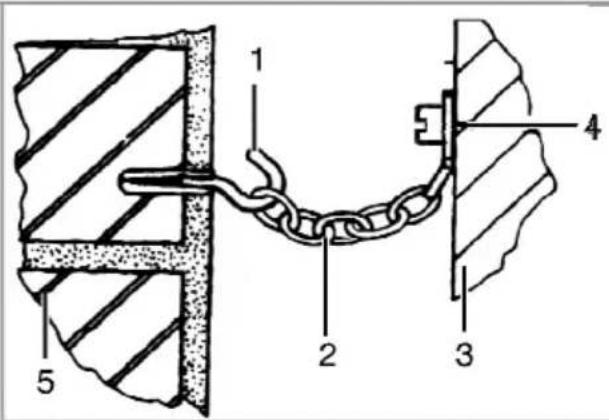

Laite on kiinnitettävä kaatumisen varalta uunin mukana toimitetulla turvaketjulla. Kiinnitä koukku (1) keittiön seinään (5) ja kiinnitä turvaketju (2) koukkuun.

1 Koukku (ei mukana)
2 Turvaketju (mukana, kiinnitetty uuniin)
3 Lieden takaosa
4 Kiinnitä ketju kunnolla lieden takaosaan.
5 Keittiön seinä

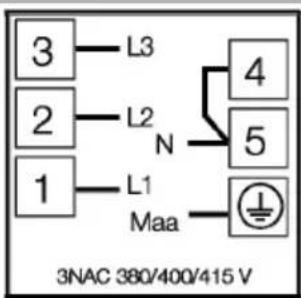

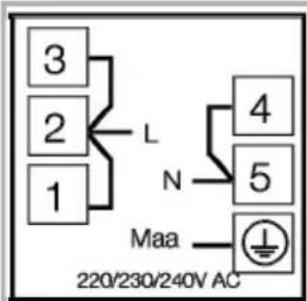

Asennus ja liitäntä

Laitteen saa asentaa ja liittää ainoastaan lakisääteisten asennussääntöjen mukaisesti.

Tärkeää

Älä asenna liettä jääkaapin tai pakastimen viereen. Lieden lämpösäteily johtaa jähdytyslaitteden lisääntyneeseen energiankulutukseen.

• Vähintään kahta ihmistä tarvitaan laitteen kantamiseen.
• Laite on asetettava suoraan lattialle. Sitä ei saa asettaa jalustalle tai perustalle

HUOMAUTUS

Materiaalivahinko!

Luukkua tai kädensijaa ei saa käyttää laitteen nostamiseen tai siirtämiseen.

Sähköliitäntä

Liitä laite maadoitettuun pistorasiaan/johtoon, jota suojaa kapasiteetiltaan riittävä sulake, kuten on määritetty "Technical specifications" [Tekniset tiedot] -taulukossa. Jätä maadoitusasennus pätevän sähköteknikon tehtäväksi käyttäessäsi tätä laitetta muuntajan kanssa tai ilman. Yrityksemme ei ota vastuuta mistään vahingoista, jotka johtuvat laitteen käytöstä ilman paikallisten säädösten mukaista maadoitusasennusta.

VAARA

Sähköiskuvaara, oikosulku tai ammattitaidottomasta asennuksesta johtuva tulipalo!

Ainoastaan valtuutettu, pätevä henkilö saa liittää laitteen verkkovirtaan ja sen takuu alkaa oikeasta asennuksesta.

VAARA

Sähköiskun vaara, oikosulku tai viallisesta virtajohdosta johtuva tulipalo!

Virtajohto ei saa olla kirstyneenä, taitoksilla tai puristuksissa tai joutua kosketuksiin laitteen kuumien pintojen kanssa. Jos virtajohto on vahingoittunut, pätevän sähköteknikon on vaihdettava se.

Verkkovirran on vastattava laitteen tyyppikilvessä määritettyjä tietoja. Arvokilpi näkyy, kun ovi tai alakansi avataam tai se voi sijaita laitteen takaseinässä laitteen tyypin mukaan.

Laitteen virtakaapelin on oltava "Technical specifications" [Tekniset tiedot] -taulukon arvojen mukainen.

VAARA

Sähköiskuvaara!

Ennen kuin aloita mitään sähköasennustyötä, irrota liesi verkkovirrasta.

Virtakaapelin liittäminen

1. Jos ei ole mahdollistaa irrottaa kaikkia napoja virtalähteestä, erotusyksikkö on liitettävä vähintään 3 mm:n kontaktietäisyydellä (sulakkeet, johdon turvakytkimet, koskettimet) kaikkiin napoihin, joiden tulee olla lähellä liettä (mutta ei yläpuolella) IEE-säädösten mukaisesti. Tämän ohjeen laiminlyönti voi johtaa käyttöongelmiin ja mitätöidä laitteen takuun.

Lisäsuojausta

jäännösvirtapiirikatkaisimella suositellaan.

Jos tuotteen mukana on toimitettu virtajohto:

1. Liitä yksivaiheliitännässä johtimet, kuten alla on yksilöity:

• Ruskea johdin = L (Vaihe)
- Sininen kaapeli = N (neutraali)
• Vihreä/keltainen johto = (E) (Maa)

- Työnnä laitetta kohti keittiön seinää.

• Aseta turvaketju koukkuun.

• Uunin jalkojen säätö

Tärinä käytön aikana voi saada kypsennysastiat liikkumaan. Tämän vaarallisen tilanteen voi välttää asettamalla lieden vaakasuoraan ja tasapainoon. Varmista oman turvallisuutesi vuoksi, että laite on vaakasuorassa säätämällä neljää jalkaa kiertämällä niitä vasemmalle tai oikealla ja kohdistamalla liesitaso työtason kanssa.

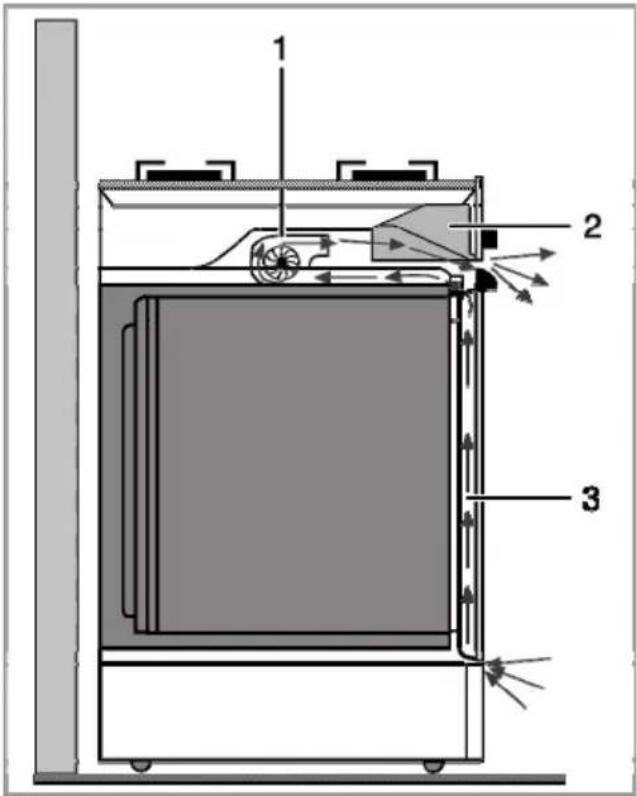

Laitteet, joissa on jäähdytystuuletin

1 Jäähdytystuuletin
2 Ohjauspaneeli
3 Luukku

Tuuletin jäähdyttää sekä ohjauspaneelia että laitteen etupuolta.

HUOMAUTUS

Jäähdytin pysyy käynnissä vielä 20-30 minuuttia, kun uuni on sammutettu.

Lopullinen tarkistus

1. Liitä laite uudelleen verkkovirtaan.
2. Tarkista sähkötoiminnot.

Hävittäminen

Pakkausmateriaalin hävittäminen

Pakkausmateriaalit ovat vaarallisia lapsille. Säilytä pakkausmateriaalit turvallisessa paikassa lasten ulottumattomissa. Laitteen pakkausmateriaalit on valmistettu kierrätettävistä materiaaleista. Hävitä ne oikealla tavalla, ja lajittele ne kierrätysjäteohjeiden mukaisesti. Älä hävitä niitä tavallisen kotitalousjätteen mukana.

Vanhan laitteen hävittäminen

• Säilytä tuotteen alkuperäinen pakkauslaatikko ja kuljeta se siinä. Noudata laatikossa olevia ohjeita. Jos alkuperäistä pakkauslaatikkoa ei ole, pakkaa tuote kuplamuoviin tai paksuun pahviin ja teippaa hyvin.
• Estääksesi uunin sisällä olevien ritilän ja pellin vahingoittamasta uunin luukkua, aseta pahviliuska oven luukun sisälle peltien kohdalle. Teippaa uunin luukku kiinni sivuseinämiin.

- Älä käytä luukkua tai kahvaa tuotteen nostamiseen tai siirtämiseen.

HUOMAUTUS

Älä aseta mitään esineitä lieden päälle. Liesi on kuljetettava pystyasennossa.

Tärkeää

Tarkista laitteen ulkoasu mahdollisten kuljetuksen aikana tapahtuneiden vaurioiden varalta.

Vanhan laitteen hävittäminen

Hävitä vanha laite ympäristöystävällisellä tavalla. Tässä laitteessa on sähkö- ja elektroniikkalaiteromun (WEE) valikoivan lajittelun symboli. Tämä tarkoittaa, että laitetta on käsiteltävä Eurooppalaisen direktiivin 2002/96/EY mukaisesti, jotta se voidaan kierrättää tai purkaa pienimmällä ympäristön kuormituksella. Saat lisätietoja paikallisilta tai alueellisilta viranomaisilta. Ota yhteyttä paikalliseen jälleenmyyjään tai kiinteiden jätteiden keräyspisteeseen tuotteen keräyspisteen selvittämiseksi. Leikkaa pistoke irti ja tee oven lukko (jos on) toimintakelvottomaksi ennen tuotteen hävittämistä lapsille vaarallisten tilantiden välttämiseksi.

Energiansäästövihjeitä

Seuraavien tietojen avulla voit käyttää laitetta taloudellisesti ja säästää energiaa:

• Käytä tummia värillisiä tai lasitettuja ruoanvalmistusvälineitä parantaaksesi uunin lämmön siirtymistä.
• Kun laitat ruokaa, käytä esilämmitystä, jos sitä suositellaan käyttöoppaassa tai ruokaohjeessa.
• Älä avaa uuninluukkua usein ruoanlaiton aikana.
• Yritä laittaa uunissa useampi ruokalaji kerrallaan aina, kun mahdollista. Voit kypsentää yhtä aikaa kahta astiaa grilliritilällä.
• Kypsennä useampi annos peräkkäin. Uuni on valmiiksi kuuma.
• Voit säästää energiaa kytkemällä uunin pois päältä muutama minuutti ennen kypsennysajan loppumista. Älä avaa uuninluukkua.
• Sulata pakasteannokset ennen niiden valmistusta.
• Käytä ruoanlaitossa kannellisia paistinpannuja/kattiloita. Ilman kantta energiankulutus voi kohota nelinkertaiseksi.
• Valitse poltin, joka on sopiva käytettävän pannun pohjan koolle. Valitse aina annokselle sopiva pannukoko. Suuret pannut kuluttavat enemmän energiaa.

• Muista käyttää tasapohjaisia pannuja kypsentäessäsi ruokaa sähköliedellä. Paksupohjaiset pannut johtavat paremmin lämpöä. Voit säästää energiaa jopa 1/3.

• Kattiloiden ja astioiden on oltava soveliaita ruoanlaittovyöhykkeille. Astioiden tai kattiloiden pohjat eivät saa olla pienempiä kuin salamalevy.

• Pidä ruoanlaittovyöhykkeet ja kattiloiden pohjat puhtaina. Lika pienentää lämmönjohtumista ruoanlaittovyöhykkeen ja kattilan pohjan välillä.
• Kytke pitkäaikaisessa kypsennyksessä ruoanvalmistusvyöhyke pois päältä 5-10 minuuttia ennen ruoanvalmistusajan loppumista. Pystyt säästämään energiaa jopa 20 % jälkilämpöä hyödyntämällä.

Ensimmäinen käyttökerta

Alustava ajan asetus

Tärkeää

Ennen uunin käyttöä on asetettava ajastin. Jos ajastinta ei ole asetettu, uunia ei voi käyttää.

HUOMAUTUS

Kun teet säätöjä, vastaavat symbolit kellossa vilkkuvat.

Paina näppäintä '-' tai '+' (5/6) asettaaksesi ajan, kun uuni on kytketty päälle ensimmäistä kertaa.

1 Ohjelmanäppäin
2 Ruoanlaittoaika
3 Ruoanlaittoajan päättyminen
4 Hälytys
5 Miinus-näppäin
6 Plus-näppäin
7 Näytön kirkkausasetus
8 Hälytyksen äänenvoimakkuus
9 Nykyinen aika
10 Näppäinlukko
11 Säätönäppäin

Kun aika on asetettu, voit aloittaa ja lopettaa ruoanlaiton valitsemalla halutun asennon lämpötila- ja toimintopainikkeella.

Tärkeää

Jos nykyistä aikaa ei ole asetettu, aika-asetus käynnistyy lisääntyen/siirtyen eteenpäin alkaen ajasta 12:00. Kellosymboli '9' tulee näkyviin näyttöön ilmaisemaan, ettei nykyistä aikaa ole asetettu. Tämä symboli katoaa, kun aika on asetettu.

Tärkeää

Nykyiset aika-asetukset menetetään virtakatkoksen yhteydessä. Ne on asetettava uudelleen.

Aiemmin asettamasi kellonajan muuttaminen:

1. Paina näppäintä (11) aktivoidaksesi nykyisen ajan symbolin '9'.
2. Paina näppäintä '-' tai '+' (5/6) asettaaksesi nykyisen ajan.

Näytön kirkkaussäädön vaihtaminen

1. Paina näppäintä (11) aktivoidaksesi näytön kirkkaussymbolin '7' näytön kirkkauden säätämiseksi.
2. Aseta haluttu kirkkaus painamalla näppäintä '-' tai '+' (5/6).
   » Valittu kirkkaustaso näkyy näytöllä merkintänä d-01, d-02 tai d-03.

Tuotteen ensimmäinen puhdistus

HUOMAUTUS

Jotkut pesuaineet tai puhdistusmateriaalit voivat vahingoittaa pintoja. Älä käytä syövyttäviä pesuaineita, puhdistujauhetta/maitoa tai mitään teräviä esineitä.

1. Poista kaikki pakkausmateriaalit
2. Pyyhi tuotteen pinnat kostealla liinalla tai sienellä ja kuivaa liinalla.

Ensimmäinen kuumennus

Kuumenna liettä noin 30 minuuttia ja sammuta se. Tällöin tuotteen jäämät tai kerrostumat palavat pois ja irtoavat.

VAROITUS

Kuumat pinnat voivat aiheuttaa palovammoja!

Älä kosketa lieden kuumia pintoja. Pidä lapset loitolla liedestä ja käytä uunikintaita.

Sähköuuni

1. Ota kaikki leivontapellit ja grilliritilät pois uunista.

2. Sulje uunin luukku.

3. Valitse staattinen asento.

4. Valitse grillin korkein teho, katso Sähköuunin käyttäminen, sivu 150.
5. Käytä uunia noin 30 minuuttia.
6. Sammuta uuni, katso Sähköuunin käyttäminen, sivu 150

Grilliuuni

1. Ota kaikki leivontapellit ja grilliritilät pois uunista.

2. Sulje uunin luukku.

3. Valitse grillin korkein teho, katso Grillin käyttäminen, sivu 157.

4. Käytä uunia noin 30 minuuttia.
5. Sammuta grilli, katso Grillin käyttäminen, sivu 157

Tärkeää

Ensimmäisen lämmityksen aikana voi syntyä hajua ja savua. Varmista hyvä tuuletus.

Yleisiä tietoja ruoanlaitosta

VAARA

Ylikuumentunut öljy aiheuttaa tulipalovaaran!

Kun kuumennat öljyä, älä jätä sitä ilman valvontaa.

Älä koskaan yritä sammuttaa öljypaloa vedellä! Jos öljy syttyy tuleen, peitä kattila tai paistinpannu välittömästi kannella. Sammuta kaasuliesi, jos sen tekeminen on turvallista ja soita palokunta paikalle.

• Ennen ruokien uppopaistamista kuivaa ne hyvin ja aseta varovasti kuumaan öljyyn. Varmista, että pakasteruoat ovat täysin sulia ennen uppopaistamista.
• Älä peitä käyttämääsi astiaa, kun kuumennat öljyä.
• Aseta kattilat ja kasarit siten, että niiden kahvat eivät ole keittotason päällä, jotta kahvat eivät kuumenisi. Älä aseta epävakaita tai helposti kaatuvia astioita tasolle.
• Älä aseta tyhjiä astioita tai kasareita keittoalueille, jotka on kytketty päälle. Ne voivat vahingoittua.
• Keittoalueen käyttäminen ilman astiaa tai kasaria sen päällä vahingoittaa tuotetta. Sammuta keittoalueet kun ruoanlaitto on päättynyt.

• Laitteen pinta voi olla kuuma, joten älä aseta muovisia tai alumiinisia astioita sen päälle.
  Puhdista mahdollisesti sulaneet materiaalit pinnalta välittömästi. Ruokaa ei pitäisi myöskään säilyttää tällaisissa astioissa.

• Käytä ainoastaan tasapohjaisia kasareita tai astioita.

• Laita kasariin tai kattilaan sopiva määrä ruokaa. Näin vältät ylimääräisen puhdistuksen estämällä ruokia kiehumasta yli. Älä peitä kasareita tai kattiloita kansilla keittoalueilla.
  Aseta kasarit siten, että ne ovat keskitetty keittoalueen keskelle. Kun haluat siirtää kasarin toiselle keittoalueelle, nosta se ja aseta se uudelle keittoalueelle sen sijaan, että vedät sen sinne.

Vihjeitä lasikeraamisen lieden käyttämisestä

• Lasikeraaminen pinta on kuumuutta kestävä eikä suuret lämpötilaerot vaikuta siihen.
• Älä käytä lasikeraamista pintaa säilytyspaikkana äläkä käytä sitä leikkuupintana.
• Käytä vain koneistetulla pohjalla varustettuja kasareita ja kattiloita. Terävät reunat naarmuttavat pintaa.
• Älä käytä alumiinisia astioita tai kasareita. Alumiini vahingoittaa lasikeraamista pintaa.

Roiskeet vahingoittavat lasikeraamista pintaa ja aiheuttavat tulipalon. Älä käytä kupera- tai koverapohjaisia astioita.

Käytä vain tasapohjaisia kasareita ja kattiloita. Se varmistaa hyvän lämmönsiirron. Jos kasarin halkaisija on liian pieni, energiaa menee hukkaan.

Liesien käyttäminen

1 Yhden virtapiirin keittolevy 140 mm
2 Kahden virtapiirin keittolevy 210/120 mm
3 Yhden virtapiirin keittolevy 180 mm
4 Jatkettu keittolevy 170/265 mm on luettelo suositelluista kattiloiden halkaisijoista vastaavilla keittolevyillä.

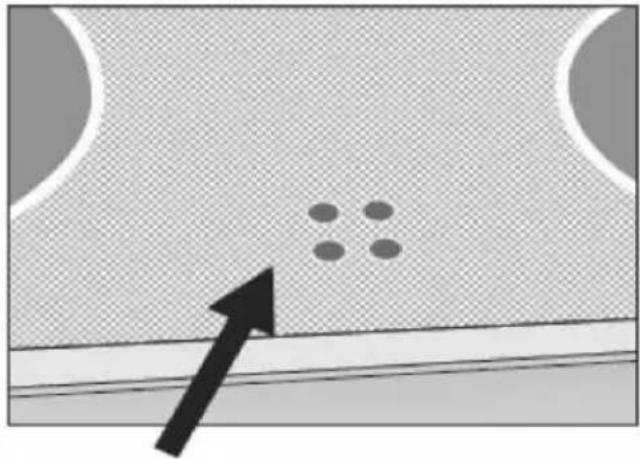

Lieden merkkivalot

Lieden merkkivalot osoittavat, mikä keittoalue on toiminnassa ja/tai kuuma. Merkkivalo palaa niin kauan kuin keittoalue on kuuma. Kun keittotason pinnan lämpötila on alle 64 °C, merkkivalo sammuu.

Heikko, värisevä valo jälkilämmön näytössä ei ole vika.

Älä koske keittoalueisiin tai laitteeseen ja pidä lapset aina loitolla.

Alä pudota mitään esinettä liedelle. Pienetkin esineet (esim. suolasirotin) voi vahingoittaa liettä. Alä käytä lasikeraamista keittotasoa, jossa siinä on halkeamia. Vesi voi valua halkeamiin ja aiheuttaa oikosulun. Jos pinta on millään tavoin vahingoittunut (esim. näkyviä halkeamia), kytke laite välittömästi pois päältä vähentääksesi sähköiskun vaaraa.

HUOMAUTUS

Nopeasti kuumenevat lasikeraamiset levyt lähettävät kirkasta valoa, kun ne kytketään pälle. Älä katso suoraan kirkkaaseen valoon.

Lasikeraamisten keittoalueiden päälle kytkeminen

Keittoaluenäppäimien käyttäminen lasikeraamisilla keittoalueilla. Siirrä keittoalueen säätönuppia sen verran kuin halutun ruoanlaittotason saavuttamiseen tarvitaan.

Kuumen-nustaso	1 2 3
lämmitys	Haudutta-minen, keittä-minen	Keittä-minen, paista-minen

Lasikeraamisten keittoalueiden sammuttaminen

Käännä keittolevyn säätönuppi off-asentoon (ylä).

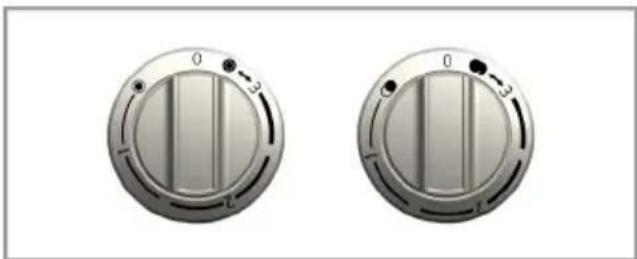

Moniosaisten keittoalueiden käyttäminen

Moniosaisilla keittoalueilla voi laittaa ruokaa eri kokoisilla kattiloilla samalla keittoalueella. Kun nämä keittoalueet aktivoidaan, sisin keittoalue kytkeytyy ensimmäiseksi päälle.

1. Aktiivisen keittoalueen halkaisijaa muutetaan kääntämällä säätönuppia myötäpäivään.
2. Naksahdus kuuluu, kun keittoalueen halkaisija vaihtuu.

Moniosaisten keittoalueiden sammuttaminen

1. Sammuta keittoalue kääntämällä säätönuppia vastapäivään off-asentoon (ylä). Kaikki keittoalueen lohkot sammutetaan.

Moniosaisen keittoalueen asennot 2 ja 3 eivät toimi itsenäisesti.

Yleisiä tietoja leivonnasta, paahtamisesta ja grillauksesta

VAARA

Kuuma höyry aiheuttaa palovammavaaran!

Ole varovainen avatessasi uuninluukun, sillä sieltä saattaa tulla kuumaa höyryä.

Leivontavihjeitä

• Käytä asianmukaisia peltejä, joissa on tarttumaton pinta tai alumiiniastioita tai lämmönkestäviä silikonivuokia.
• Käytä ritilällä olevaa tilaa parhaalla mahdollisella tavalla.
• Aseta uunivuoka keskelle ritiilää.
• Valitse oikea hyllysijainti ennen kuin laitat uunin tai grillin päälle. Älä muuta hyllysijaintia, kun uuni on kuuma.
• Pidä uunin luukku suljettuna.

Paahtamisvihjeitä

• Koko broilerin, kalkkunan ja paistin päällystäminen kastikkeilla kuten sitruunamehulla ja mustapippurilla ennen kypsennystä parantaa kypsennystehoa.
• Luisen lihan paahtaminen kestää noin 15–30 minuuttia pidempään verrattuna samankokoiseen palaan luutonta lihaa.
• Jokainen lihan paksuuden senttimetri vaatii noin 4–5 minuutin kypsennyksen.
• Anna lihan tasaantua uunissa noin 10 minuuttia paahtoajan jälkeen. Lihaneste jakautuu tasaisemmin eikä valu, kun lihaa leikataan.

- Kala tulee asettaa keski- tai alahyllylle kuumuudenkestävään vuokaan.

Grillausvihjeitä

Liha, kala tai siipikarja ruskistuvat grillattaessa nopeasti, ne saavat rapean kuoren eivätkä ne kuivu. Litteät kappaleet, lihavartaat ja makkarat sopivat erityisen hyvin grillattaviksi samoin kuin hyvin vesipitoiset vihannekset kuten tomaatit ja sipulit.

• Asettele grillattavat kappaleet hyllyurassa olevalle grilliritilälle tai pellin kanssa käytettävälle grilliritilälle niin, että käytetty tila ei ylitä lämmittimen kokoa.
• Siirrä grilliritilä tai pellin kanssa käytettävä ritilä halutulle tasolle uuniin. Jos grillaat ritilällä, aseta uuninpelti alemmalle tasolle keräämään rasva. Kaada rasvankeräyspellille hieman vettä puhdistuksen helpottamiseksi.

HUOMAUTUS

Grillaukseen sopimattomista elintarvikkeista johtuva palovaara!

Grillaa vain korkeaan grillauslämpötilaan sopivia elintarvikkeita.

Älä sijoitaa ruokaa liian kauas grillin takaosaan. Tämä on kuumin alue ja rasvainen ruoka voi syttyä tuleen.

Sähköuunin käyttäminen

Tärkeää

Ennen uunin käyttöä on asetettava ajastin. Jos ajastinta ei ole asetettu, uunia ei voi käyttää.

Valitse lämpötila ja toimintotila

1 Toimintovalitsin
2 Termostaattivalitsin

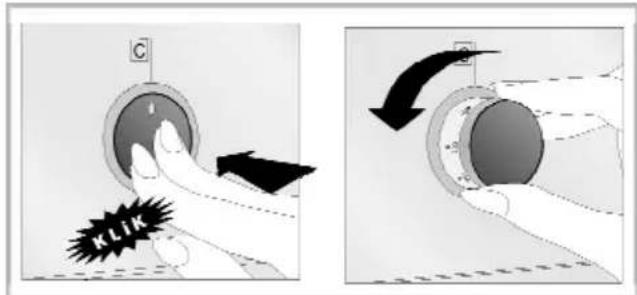

Uuni on varustettu ponnahdusvalitsimilla, jotka tulevat esiin, kun painat niitä.

1. Paina sisäänpäin valitsimen esiin nostamiseksi ja tee haluttu asetus kiertämällä valitsinta.

1. Kun kypsennys on valmis, kierrä valitsin off (ylä) -asentoon ja paina valitsin sisään.

2. Aseta lämpötilavalitsin haluttuun lämpötilaan.

3. Aseta toimintovalitsin haluttuun käyttötilaan.

» Uuni kuumenee säädettyyn

lämpötilaan ja pysyy siinä.

Lämmityksen aikana lämpötilalamppu pysyy päällä.

Sähköuunin kytkeminen pois päältä

Kytke toimintovalitsin ja lämpötilavalitsin off (ylä) -asentoon.

Ritiläsijainnit (malleissa, joissa on grilliritilä)

On tärkeää asettaa grilliritilä ritilätelineeseen oikein. Grilliritilä on asetettava ritilätelineiden väliin, kuten kuvassa.

Älä anna grilliritilän olla vasten uunin takaseinää. Siirrä grilliritilää telineen etuosaa kohti ja aseta paikoilleen luukun avulla saavuttaaksesi hyvän grillaustehon.

Käyttötilat

Tässä esitettyjen käyttötilojen järjestys voi poiketa laitteesi järjestelystä.

Ylä- ja alalämpö

Ylä- ja alalämpö ovat käytössä. Ruoka kypsennetään samanaikaisesti ylhäältä ja alhaalta. Sopii esimerkiksi kakuille, pikkuleiville tai kakuille ja pataruoille leivontavuoissa. Paista vain yhdellä tasolla.

Alakuumennus

Vain alakuumennus on käytössä. Sopiva pizzalle ja ruokalajin lopuksi pohjasta ruskistamiseen.

Tuuletin tuettu ylä/alalämmöllä

Ylä- ja alalämpö sekä tuuletin (takaseinässä) ovat päällä. Kuumaa ilmaa jaetaan tuulettimella nopeasti ja tasaisesti koko uunissa. Paista vain yhdellä tasolla.

Toimii tuuletintoiminnon kanssa

Uunia ei ole kuumennettu. Vain tuuletin (takaseinässä) on käytössä. Sopii pakastetun rakeisen ruoan hitaaseen sulattamiseen huoneenlämpöön ja kypsennetyn ruoan jäähdyttämiseen.

Tuuletinkuumennus

Takakuumentimen kuumentama kuuma ilma jakautuu tasaisesti uunin sisällä nopeasti tuulettimen avulla. Se soveltuu ruoanlaittamiseen eri tasoilla, eikä esikuumennusta tarvita useimmissa tapauksissa. Soveltuu paistamiseen useilla tasoilla.

Täysi grilli

Suuri grilli uunin katossa on käytössä. Sopii suurten lihamäärien grillaukseen.

• Aseta suuret tai keskikokoiset annokset oikealle peltitasolle grillivastuksen alle grillaamista varten.
• Aseta lämpötila maksimitasolle.
• Käännä valmistettava annos grillausajan puolessa välissä.

Grill+Fan (Grilli + tuuletin)

Grillausteho ei ole yhtä voimakas kuin Full Grill (Täysi grilli) -toiminnossa

• Aseta pienet tai keskikokoiset annokset oikealle peltitasolle grillikuumentimen alle grillaamista varten.
• Aseta haluttu lämpötila.
• Käännä valmistettava annos grillausajan puolessa välissä.

Tehostin

Tätä toimintoa käytetään uunin kuumentamiseen nopeasti. Se ei sovi ruoanlaittoon.

• Valitse haluttu lämpötila tämän toiminnon valinnan jälkeen. Lämpötilan merkkivalo syttyy ja uuni kuumenee.
• Valo sammuu, kun kuumennus on valmis. Valitse nyt haluttu toiminto ruoan kypsentämiseen.

Uunin kellon käyttäminen

1 Ohjelmanäppäin
2 Ruonlaittoaika
3 Ruoanlaittoajan päättyminen
4 Hälytys
5 Miinus-näppäin
6 Plus-näppäin
7 Näytön kirkkausasetus
8 Hälytyksen äänenvoimakkuus
9 Nykyinen aika
10 Näppäinlukko
11 Säätönäppäin

Tärkeää

Ruoanlaiton lopetuksen maksimiaika-asetus on 5 tuntia 59 minuuttia. Virtakatkoksen sattuessa ohjelma peruutetaan. Tarvitaan uudelleenohjelmointi.

HUOMAUTUS

Kun teet säätöjä, vastaavat symbolit vilkkuvat näytössä. Joudut odottamaan hetken, ennen kuin asetukset tulevat voimaan.

Tärkeää

Jos ruoanlaittoasetusta ei ole tehty, päivää ja aikaa ei voi asettaa.

HUOMAUTUS

Ruoanlaittoaika tulee näyttöön heti, kun ruoanlaitto alkaa.

Ruoanlaitto määrittämällä ruoanlaittoaika:

Voit asettaa uunin niin, että se sammuu määritetyn ajan kuluttua asettamalla ruoanlaittoajan kelloon.

1. Säädä kypsennysaikaa painamalla Ohjelma-näppäintä (1) ja aktivoi kypsennysaikasymboli (2).
2. Paina '-' / '+' (5/6) -näppäimiä asettaaksesi ruoanlaittoajan.
   » Kun ruoanlaittoaika on asetettu, ruoanlaittosymboli palaa näytössä koko ajan.

Jos haluat asettaa ruoanlaittoajan päättymisen myöhemmäksi:

Kun olet asettanut ruoanlaittoajan kelloon, voit asettaa ruoanlaittoajan päätymisen myöhemmäksi.

1. Säädä kypsennysaikaa painamalla Ohjelma-näppäintä (1) ja aktivoi kypsennysaikasymboli (2).
2. Säädä kypsennysaikaa miinus (5) - ja plus (6) -näppäimellä.
   » Kypsennysaikasymboli (4) pysyy valaistuna (näkyy jatkuvasti) kypsennysajan asettamisen jälkeen.
3. Aseta kypsennyksen päättymisaika painamalla Ohjelma-näppäintä (1) ja aktivoimalla kypsennysaikasymbolin (3).
4. Paina näppäintä - (5) ja + (6) asettaaksesi kypsennyksen päätymisajan.
   » Kun kypsennyksen päättymisaika on asetettu, kypsennyksen päättymisajan symboli ja ruoanlaittosymboli palavat näytössä jatkuvasti. Ruoanlaittoajan

päättymissymboli (3) katoaa näkyvistä, kun kypsennys alkaa.

1. Aseta kypsennettävä annos uuniin.
2. Valitse käyttötila ja lämpötila.
   » Uunin ajastin laskee automaattisesti kypsennyksen aloitusajan asettamasi kypsennyksen päättymisajan ja kypsennysjakson perusteella. Valittu toimintotila aktivoituu, kun ruoanlaiton aloitusaika alkaa ja uuni on lämmitetty asetettuun lämpötilaan. Uuni säilyttää tämän lämpötilan ruoanlaittoajan loppuun saakka.
3. Kun kypsennys on valmis, "End" [Loppu] tulee näkyviin näyttöön ja kuuluu äänimerkki.
4. Hälytyssignaali kuuluu 2 minuuttia. Hälytyssignaalin voi sammuttaa painamalla mitä tahansa painiketta. Hälytys hiljennetään ja nykyinen aika tulee näyttöön.

Tärkeää

Jos mykistät hälytyksen painamalla jotain näppäintä, uunin toiminta käynnistyy uudelleen.

Jos painat mitä tahansa painiketta hälytysjakson päätteeksi, uuni aloittaa toiminnan uudelleen.

1. Sammuta uuni lämpötilavalitsimella ja toimintovalitsimella.

Näppäimistölukon käyttö

Näppäinlukon aktivoiminen

Voit estää uunin käytön aktivoimalla näppäinlukkotoiminnon.

1 Ohjelmanäppäin
2 Ruoanlaittoaika
3 Ruoanlaittoajan päättyminen
4 Hälytys
5 Miinus-näppäin
6 Plus-näppäin
7 Näytön kirkkausasetus
8 Hälytyksen äänenvoimakkuus
9 Nykyinen aika
10 Näppäinlukko
11 Säätönäppäin

1. Paina painiketta (11) aktivoidaksesi näppäinlukkosymbolin (10).

» "OFF" tulee näkyviin näyttöön.
2. Aktivoi näppäinlukko painamalla '+' painiketta (6).
» Kun näppäinlukko on aktivoitu, "On" tulee näkyviin näyttöön ja näppäinlukkosymboli (10) pysyy valaistuna.

HUOMAUTUS

Kun näppäinlukkotoiminto on aktivoitu, ohjauspaneelin näppäimiä ei voi käyttää näppäintä (11) lukuun ottamatta.

Näppäinlukon pois käytöstä asettaminen

1. Paina säätönäppäintä (11) aktivoidaksesi näppäinlukkosymbolin (10).
   » On tulee näkyviin näyttöön.

2. Deaktivoi näppäinlukko painamalla '-' painiketta (5).

» "OFF" tulee näyttöön, kun näppäinlukko on otettu pois päältä.

Kellon käyttäminen hälytyksenä

Voit käyttää laitteen kelloa minä tahansa hälytyksen tai muistutuksen antajana kypsennysohjelmoinnin lisäksi. Hälytyskellolla ei ole vaikutusta uunin toimintoihin. Sitä käytetään vain varoittamiseen. Tämä on käytännöllistä, kun esimerkiksi haluat kääntää uunissa olevaa ruokaa tiettyyn aikaan. Hälytyskello antaa äänimerkin, kun asettamasi aika on kulunut.

1 Ohjelmanäppäin
2 Ruoanlaittoaika
3 Ruoanlaittoajan päättyminen
4 Hälytys
5 Miinus-näppäin
6 Plus-näppäin
7 Näytön kirkkausasetus
8 Hälytyksen äänenvoimakkuus
9 Nykyinen aika
10 Näppäinlukko
11 Säätönäppäin

Hälytyskellon asettaminen

1. Paina ohjelmanäppäintä (1) aktivoidaksesi hälytyskellosymbolin (4).

Tärkeää

Maksimi ruoanlaittoaika on 23 tuntia ja 59 minuuttia.

1. Säädä hälytysaikaa '-' / '+' (5/6) näppäintä.

» Hälytyssymboli pysyy valaistuna ja hälytysaikaa näkyy näytöllä, kun hälytysaika on asetettu.
3. Hälytysajan lopussa hälytysaikasymboli (4) alkaa vilkkua ja kuuluu hälytysmerkkiääni.

Hälytyksen sammuttaminen

1. Hälytysäänen voi hiljentää painamalla mitä tahansa näppäintä.
   » Hälytys hiljennetään ja nykyinen aika tulee näyttöön.

Jos haluat peruuttaa hälytyksen:

1. Voit nollata hälytysajan painamalla ohjelmanäppäintä (1) hälytysaikasymbolin aktivoimiseksi (4).
2. Pidä '-' (5) näppäintä painettuna, kunnes "00:00" näkyy näytössä.

Tärkeää

Hälytysaika tulee näyttöön. Jos hälytysaika ja ruoanlaittoaika on asetettu samaan aikaan, lyhyempi aika näkyy näytössä.

Hälytysäänen muuttaminen

1. Paina Asetukset-näppäintä (11) aktivoidaksesi hälytysäänisymbolin (8).
2. Säädä hälytysääni haluamaksesi '- / '+' (5/6) näppäintä.
   » Valittu hälytysääni näkyy näytöllä merkintänä "b-01", "b-02" tai "b-03".

Ruoanlaittoaikataulukko

Tärkeää

Määritetyt arvot on määritetty laboratoriossa. Sinulle sopivat arvot voivat poiketa näistä arvoista.

Leivonta ja paahtaminen

Tärkeää

Taso 1 on uunin pohjataso.

Ruokalaji	Paistotason numero		Ritilän asento	Lämpötila (°C)	Paistoaika (noin min)
Kakkua tasolla* Yksi taso 4 175 30 ... 35	☐
	Kaksi tasoa	☐	1 - 5 175 40 ... 45
Kakkuja vuoassa* Yksi taso 2 180 40 ... 50	☐
Kakut paperivuoassa* Yksi taso	☐	3 175 25 ... 30
	Kaksi tasoa	☐	1 - 5 175 30 ... 40
	Kolme tasoa	☐	1 - 3 - 5 180 45 ... 55
Sienikakku* Yksi taso	☐	3 200	5 ... 10
	Kaksi tasoa	☐	1 - 5 175 18 ... 25
Pikkuleivät* Yksi taso	☐	3	175 20 ... 25
	Kaksi tasoa	☐	1 - 5 175 25 ... 30
	Kolme tasoa	☐	1 - 3 - 5	175 30 ... 40
Taikinaleivonnainen* Yksi taso	☐	2	200	30 ... 40
	Kaksi tasoa	☐	1 - 5	200 45 ... 55
	Kolme tasoa	☐	1 - 3 - 5 200	55 ... 65
Rasvainen leivonnainen* Yksi taso	☐	2 200	25 ... 35
	Kaksi tasoa	☐	1 - 5	200	30 ... 40
	Kolme tasoa	☐	1 - 3 - 5 190 40 ... 50
Hapanleipä* Yksi taso	☐	2	200	35 ... 45
	Kaksi tasoa	☐	1 - 3	200	35 ... 45
Lasagne* Yksi taso	☐	2 - 3	200	30 ... 40
Pihvi (kokonainen) / paisti	Yksi taso	☐	3	25 min 250/maks. sitten 180 ... 190	100 ... 120
Lampaan viulu (pata)	Yksi taso	☐	3	25 min 250/maks. sitten 190	70 ... 90
Paistettu broileri	Yksi taso	☐	2	15 min 250/maks. sitten 180 ... 190	65 ... 70
Kalkkuna (5,5 kg)	Yksi taso	☐	2	25 min 250/maks. sitten 180 ... 190	150 ... 210
Kala	Yksi taso	☐	3 200 20 ... 30
Kun laitat ruokaa kahdella pellillä yhtä aikaa, aseta uunipelti ylätasolle ja leivinpelti alatasolle.* Esilämmitystä suositellaan kaikille ruoille.

Esikuumennusta vaativassa ruoanlaitossa esikuumenna uunia paistoajan alussa kunnes termostaattivalo sammuu.

Kakunleivontavihjeitä

- Jos kakku on liian kuivaa, nosta lämpötilaa noin 10 °C ja lyhennä paistoaikaa.

• Jos kakku on kostea, käytä vähemmän nestettä tai laske lämpötilaan 10 °C.
• Jos kakku on liian tumma pinnalta aseta se alemmalle tasolle, laske lämpötilaa ja lisää paistoaikaa.
• Jos kakku on paistunut hyvin sisältä, mutta on tahmea ulkopuolelta, käytä vähemmän nestettä, laske lämpötilaa ja lisää paistoaikaa.

Leivontavihjeitä

• Jos leivonnainen on liian kuiva, nosta lämpötilaa noin 10 °C ja lyhennä paistoaikaa. Kostuta taikinakerroksia maidosta, öljystä, kananmunasta ja jogurtista tehdyllä seoksella.
• Jos leivonnaisten paistaminen vie liikaa aikaa, tarkista, ettei taikinan paksuus ylitä pellin korkeutta.
• Jos leivonnaisen yläpuoli paistuu liikaa mutta alaosa ei ole paistunut kunnolla, varmista, että leivonnaisessa käytettyä kastiketta ei ole liikaa leivonnaisen pohjalla. Pyri levittämään kastiketta tasaisesti taikinakerrosten väliin ja leivonnaisen päälle tasaisen paiston varmistamiseksi.

Tärkeää

Paista leivoinnainen paistotaulukon ohjeistaman tilan ja lämpötilan mukaan. Jos leivonnaisen alaosa ei edelleenkään paistu riittävästi, aseta pelti yhtä tasoa alemmaksi seuraavalla kerralla.

Ohjeita kasvisten paistamiseen

- Jos kasvisruoasta loppuu neste ja se kuivuu liikaa, paista se kannellisessa astiassa pellin asemesta. Suljetut astiat säilyttävät ruokalajin nesteet.

- Jos kasvisruoat eivät kypsy kunnolla, keitä kasvikset etukäteen ja käsittele purkkiruoan tapaan ja aseta uuniin.

Grillin käyttäminen

Tärkeää

Ennen uunin käyttöä on asetettava ajastin. Jos ajastinta ei ole asetettu, uunia ei voi käyttää.

VAROITUS

Kuumat pinnat voivat aiheuttaa palovammoja!

Sulje uunin luukku grillauksen ajaksi.

Grillin kytkeminen päälle

1. Kierrä toimintovalitsin halutun grillisymbolin kohdalle.
2. Valitse sen jälkeen haluttu grillauslämpötila.
3. Jos on tarpeen, suorita noin viiden minuutin esilämmitys.
   » Lämpötilan valo syttyy.

Grillin sammuttaminen

1. Kierrä toimintovalitsin off (ylä) - asentoon.

Ritilän asennot

Grillin teho vähenee, jos grilliritilä on asetettu vasten uunin takaseinää. Siirrä grilliritilää telineen etuosaa kohti ja aseta paikoilleen luukun avulla saavuttaaksesi parhaan grillaustehon.

Älä käytä ylätasoa grillaukseen.

HUOMAUTUS

Grillaukseen sopimattomista elintarvikkeista johtuva palovaara!

Grillaa vain korkeaan grillauslämpötilaan sopivia elintarvikkeita.

Älä sijoitaa ruokaa liian kauas grillin takaosaan. Tämä on kuumin alue ja rasvainen ruoka voi syttyä tuleen.

Grillauksen ruoanlaittoaikataulukko

Sähkögrillillä grillaaminen

Ruoka Asettamistaso Grillausaika (noih)
Kala	4...5	# 20...25
Viipaloitu broileri 4...5 25...35 min.
Lampaankyljykset	4...5	20...25
Paahtopaisti	4...5	# 25...30
Vasikankyljykset	4...5	25...30
Paahtoleipä	4	1...2
# riippuen paksuudesta

Yleisiä tietoja

Laitteen käyttöikä pitenee ja yleiset ongelmat vähenevät, jos tuote puhdistetaan säännöllisesti.

VAARA

Sähköiskuvaara!

Kytke liedestä sähkö pois ennen puhdistamista sähköiskun välttämiseksi.

VAARA

Kuumat pinnat voivat aiheuttaa palovammoja!

Anna lieden jäähtyä ennen kuin puhdistat sen.

• Puhdista tuote säännöllisesti jokaisen käyttökerran jälkeen. Näin ruokajäämät on mahdollista poistaa helpommin ja välttää niiden palaminen kiinni, kun liettä käytetään seuraavan kerran.
• Lieden puhdistamiseen ei tarvita erityisiä puhdistusaineita. On suositeltavaa käyttää lämmintä vettä ja pesuaineliuosta, pehmeää liinaa tai sientä ja käyttää kuivaukseen kuivaa liinaa.
• Varmista aina että ylimääräinen neste pyyhitään aina hyvin pois puhdistuksen jälkeen ja roiskeet kuivataan välittömästi.
• Älä käytä happoja tai kloridia ruostumattoman teräksen tai lasipintojen ja kahvan puhdistukseen. Käytä pehmeää liinaa ja nestepesuainetta (ei hankaavaa) noiden osien puhtaaksi pyyhkimiseen. Muista pyyhkiä vain yhteen suuntaan.

HUOMAUTUS

Jotkut pesuaineet tai puhdistusmateriaalit voivat vahingoittaa pintoja.

Älä käytä syövyttäviä pesuaineita, puhdistujauhetta/maitoa tai mitään teräviä esineitä.

Tärkeää

Älä käytä puhdistamiseen höyrypuhdistimia.

Lieden puhdistaminen

Lasikeraamiset pinnat

Pyyhi lasikeraamiset pinnat kylmällä vedellä kostutetulla liinalla niin, ettei siinä ole enää pesuainetta. Kuivaa kuivalla, pehmeällä liinalla. Jäämät saattavat vahingoittaa lasikeraamista pintaa keittolevyn seuraavalla käyttökerralla.

Kuivuneita jäämiä lasikeraamisella pinnalla ei saa missään olosuhteissa raapia veitsillä, teräsvillalla tai vastaavilla työkaluilla.

Poista kalkkitahrat (keltaiset tahrat) pienellä määrällä kalkinpoistoainetta, kuten etikka tai sitruunamehu. Voit myös käyttää soveliaita kaupallisia aineita.

Jos pinta on erittäin likainen, käytä pesuaineella kostutetulla sienellä ja odota kunnes puhdistusaine on imeytynyt hyvin. Puhdista sitten keittolevyn pinta kostealla liinalla.

Tärkeää

Sokeripohjaiset elintarvikkeet, kuten kerma ja siirappi tulee pyyhkiä pois odottamatta pinnan jäähtymistä. Muussa tapauksessa lasikeraaminen pinta saattaa vahingoittua pysyvästi.

Ajan kansa pinnoitteiden tai muiden pintojen värit saattavat haalistua. Tämä ei vaikuta tuotteen käyttöön.

Lasikeraamisen pinnan haalistuminen ja tahrat ovat normaaleja eivätkä vika.

Ohjauspaneelin puhdistaminen

Puhdista ohjauspaneeli ja ohjainvalitsimet kostealla liinalla ja pyyhi ne kuivaksi.

HUOMAUTUS

Ohjauspaneelin vahingoittuminen! Älä poista säätönuppeja ohjauspaneelin puhdistamista varten.

Uunin puhdistus

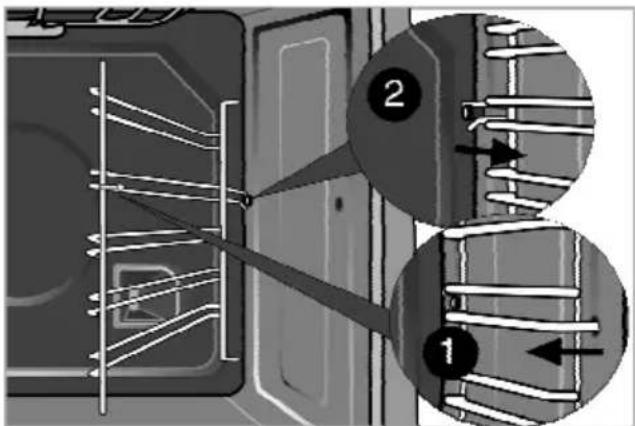

Sivuseinän puhdistaminen

1. Irrota sivutelineen etuosa vetämällä sitä sivuseinästä vastakkaiseen suuntaan.

2. Irrota sivuteline kokonaan

Uuninluukun puhdistaminen

Uuninluukun puhdistamiseen on suositeltavaa käyttää lämmintä vettä ja pesuaineliuosta, pehmeää liinaa tai sientä ja käyttää kuivaukseen kuivaa liinaa.

Tärkeää

Alä käytä voimakkaita hankausaineita tai teräviä metallikaapimia uuninluukun puhdistamiseen. Ne voivat naarmuttaa pintaa ja vahingoittaa lasia.

Uuninluukun irrottaminen

1. Avaa etuluukku (1).
2. Avaa kiinnikkeet saranakotelossa (2) etuluukun oikealla ja vasemmalla puolella painamalla niitä alas, kuten kuvassa on näytetty.

1 Luukku
2 Sarana
3 Uuni

1. Avaa etuluukku puoliksi auki.
2. Poista etuluukku vetämällä sitä ylöspäin, jolloin luukku vapautuu oikeasta ja vasemmasta saranasta.

HUOMAUTUS

Poistamisprosessin aikana suoritetut vaiheet tulee suorittaa vastakkaisessa järjestyksessä luukun takaisin asentamiseksi. Älä unohda sulkea kiinnikkeitä saranakotelossa, kun asennat luukun takaisin paikoilleen.

Uunin lampun vaihtaminen

VAARA

Kuumat pinnat voivat aiheuttaa palovammoja!

Varmista, että liesi on kytketty pois päältä ja jäähtynyt välttääksesi sähköiskun vaaran.

Tärkeää

Uunin lamppu on erikoissähkölamppu, jonka kuumuudenkestävyys on enintään 300 °C. Lisätietoja ks. Tekniset tiedot, sivu 134. Uunin lamppuja on saatavilla valtuutetuilta huoltoedustajilta.

HUOMAUTUS

Lampun sijainti voi olla eri kuin kuvassa.

Jos uunin lamppu on pyöreä:

1. Irrota liesi verkkovirrasta.
2. Irrota lasisuojus kiertämällä sitä vastapäivään.

1. Irrota uunin lamppu kiertämällä sitä vastapäivään ja vaihda se uuteen.

2. Aseta lasisuojus takaisin paikoilleen.

8 Vianetsintä

Uunista pääsee höyryä, kun se on käytössä..
On normaalia, että höyryä karkaa käytön aikana. Tämä ei ole vika.
Veden tippumista tapahtuu ruoanpaistamisen aikana
Ruoanpaistamisen aikana syntyvä vesi voi tiivistyä ja muodostaa vesipisaroita, kun höyry osuu laitteen kylmiin pintoihin. Tämä ei ole vika.
Uuni ei toimi.
Sulake on viallinen tai palanut. Tarkista sulaketaulun sulakkeet. Vaihda sulake tai aktivoi se uudelleen tarvittaessa.
Ohjauspaneelin painikkeet/valitsimet/näppäimet eivät toimi.	Näppäinlukko saattaa olla käytössä. Ota se pois käytöstä. (KatsoNäppäimistölukon käyttö, sivu 154).
Uunin valot eivät toimi.
Uunin lamppu on viallinen. Vaihda uunin lamppu.
Virta on katkennut. Tarkista toimivatko sähköt. Tarkista sulaketaulun sulakkeet. Vaihda sulakkeet tai aktivoi ne uudelleen tarvittaessa.
Uuni ei kuumene.
Toimintoa ja/tai lämpötilaa ei ole asetettu. Aseta toiminto ja lämpötila Toiminto- ja/tai lämpötilanvalitsimella/-näppäimellä.
Ajastimella varustetuissa malleissa ajastinta ei ole säädetty.(mikroaaltouunilla varustetuissa laitteissa ajastin ohjaa vain mikroaaltouunia.)	Säädä aika.
Virta on katkennut. Tarkista toimivatko sähköt. Tarkista sulaketaulun sulakkeet. Vaihda sulakkeet tai aktivoi ne uudelleen tarvittaessa.
(Ajastimella varustetut mallit) Kellon näyttö vilkkuu tai kellosymboli on päällä.
Aiemmin on tapahtunut sähkökatkos. Säädä	aika / Sammuta laite ja kytke se takaisin päälle.
[Tärkeää]Jos et pysty korjaamaan ongelmaa noudatettuasi tämän osan ohjeita, ota yhteyttä valtuutettuun huoltoedustajaan tai jälleenmyyjään. Älä yritä korjata viallista laitetta itse.

Arcelik A.Ş.

Karaağaç caddesi No:2-6

34445 Süflüce/Istanbul/TURKEY

Made in TURKEY

5019 310 66155

GB SV NO DK FI

CE

02/12
