Tuotetyyppi	Rattaiden runko
Brändi	Emmaljunga
Malli	Nitro
Paino	12 kg
Mitat (Auki)	100 x 60 x 110 cm
Mitat (Taitettu)	80 x 60 x 40 cm
Ikäsuositus	0-4 vuotta
Lapsen enimmäispaino	22 kg
Istuimen asennot	Moniasentoinen, mukaan lukien vaakasuora
Valjaiden tyyppi	5-pisteiset säädettävät valjaat
Pyörät	Ilmatäytteiset kumirenkaat, etupyörät kääntyvät lukituksella
Jarrujen tyyppi	Yhden polkimen seisontajarru, takapyörät
Katos	Suuri pidennettävä, UV-suojattu, katseluikkunalla
Ohjaustangon korkeus	Säädettävä, 90-110 cm
Taitettava	Kyllä, yhden käden taitto
Yhteensopiva turvaistuimen kanssa	Kyllä, adaptereilla (myydään erikseen)
Kankaan puhdistus	Kone pestävä 30°C:ssa
Turvallisuusstandardi	EN 1888
Takuu	2 vuotta

Usein kysytyt kysymykset - Nitro Emmaljunga

Kuinka taittaa Emmaljunga Nitro -rattaat?

Taitaaksesi, varmista ensin, että rattaat ovat tyhjät. Vedä taittokahvaa, joka sijaitsee ohjaustangossa tai istuimen alueella, ylöspäin, kunnes rattaat painuvat kasaan. Lukitse taitto kytkemällä automaattilukitus päälle. Katso aina käyttöohjeesta yksityiskohtaiset taitto-ohjeet.

Voiko Nitro-rattaita käyttää syntymästä lähtien?

Kyllä, Nitro-rattaissa on täysin taaksepäin kallistuva istuin, joka mahdollistaa vaakatasossa asennon, sopii vastasyntyneille. Vaihtoehtoisesti käytä erillistä vaunukoppaa tai turvaistuinta adaptereilla.

Kuinka säädän valjaat lapselleni?

5-pisteisissä valjaissa on säädettävät olkahihnat ja lukko. Löysää hihnoja painamalla säätöpainikkeita, aseta hihnat lapsen olkapään korkeudelle ja kiristä tasaisesti. Varmista, että valjaat ovat tiiviit mutta mukavat.

Mikä on Nitro-rattaiden enimmäispainokapasiteetti?

Rattaiden lapsen enimmäispaino on 22 kg (noin 48 lbs). Säilytyskoriin mahtuu enintään 5 kg. Älä ylitä näitä rajoja turvallisuuden vuoksi.

Kuinka puhdistan kangasosat?

Useimmat kangasosat voidaan irrottaa ja pestä koneessa 30°C hellävaraisella ohjelmalla. Älä käytä valkaisuainetta, rumpukuivausta tai silitystä. Anna ilmakuivua. Runko voidaan pyyhkiä kostealla liinalla.

Voinko kiinnittää turvaistuimen Nitro-rattaisiin?

Kyllä, käyttämällä Emmaljunga-adaptereita (myydään erikseen) voit kiinnittää useimmat vauvojen turvaistuimet. Katso käyttöohjeesta yhteensopivat turvaistuinmallit.

Kuinka korjaan tyhjän renkaan Nitrossa?

Rattaissa on ilmatäytteiset renkaat. Käytä rengaspumppua täyttämiseen. Reikien tapauksessa irrota pyörä, paikkaa sisäkumi tai vaihda se. Katso pyörän irrotusohjeet käyttöohjeesta.

Ovatko rattaat turvalliset lenkkeilyyn?

Ei, Nitroa ei ole suunniteltu lenkkeilyyn tai juoksemiseen. Se on kaupunkirattaat jokapäiväiseen käyttöön päällystetyillä pinnoilla. Etupyörät kääntyvät, mikä voi aiheuttaa epävakautta suurilla nopeuksilla.

Kuinka lukitsen etupyörien kääntömekanismin?

Jokaisessa etupyörässä on lukitusvipu. Paina se alas lukitaksesi pyörän kiinteään eteenpäin asentoon epätasaisella maastolla. Nosta lukitaksesi auki helpompaa ohjailua varten.

Mikä on Nitro-rattaiden takuuaika?

Emmaljunga tarjoaa 2 vuoden takuun valmistusvirheitä vastaan. Säilytä ostotodistus. Joillakin osilla, kuten renkailla ja kankaalla, on erillinen kattavuus.

KÄYTTÖOHJE Nitro Emmaljunga

Instruktionsmanual • Brugsanvisning • Instruction manual • Gebrauchsanweisung • Seuraavien tuotteiden käyttöohjeet:

Nitro City & City Carrycot

Tämä tuote vastaa DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005. EN 1466:2008 standardin vaatimuksia

Tämä tuote on tarkoitettu yhden (1) lapsen kuljettamiseksi, noin 6 kuukauden ikäisestä aina 3 vuoden ikään asti. Lapsen enimmäispaino 15 kg.

VAROITUS! Ratasosaa ei ole tarkoitettu käytettäväksi lapselle alle 6 kk. Käytä ratasistuinta vasta kun lapsi osaa istua tukevasti.

VAROITUS! Ratasta ei ole suunniteltu käytettäväksi juoksukärrynä tai rullaluistimien kanssa.

VAROITUS! Tämä kantokassi soveltuu käytettäväksi lapsille, jotka eivät osaa itse nousta istumaan, kääntyä itse, nousta itseensä käsien varaan tai polvien varaa. Lapsen enimmäispaino: 9 kg. VAROITUS! Älä koskaan käytä kantokoppaa erillisen jalustan päällä.

Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm. City kopan ulkoinen pituus/ulkoinen leveys 795 mm/430 mm. Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm. Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

HUOMAA! Käy tarkistamassa käyttöohjeen viimeisin päivitys Emmaljungan kotisivuilta osoitteesta www.emmaljunga.com

LES DISSE INSTRUKTIONER OMHYGGELIGT F∅R BRUG OG GEM DEM FOR FREMTIDIG REFERENCE. DIT BARNS SIKKERHED KAN PÅVIRKES HVIS DU IKKE F∅LGER DISSE INSTRUKTIONER!

Dette produkt opfylder DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

Kappale Koskee seuraavia tuotteita:

Pakkauksen sisältö.... 63 Nitro & City Koppa

Emmaljunga Original tarvikkeet 63 Nitro & City Koppa

Tärkeitä tietoja turvallisuudesta 64-67 Nitro & City Koppa

Istuinosan kokoaminen 68-70 Nitro

Rungon kokaminen ja käyttö 71-73 Nitro

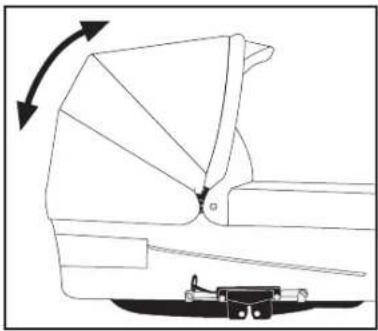

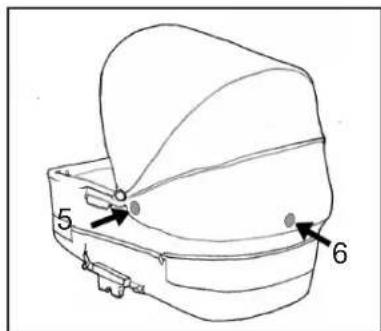

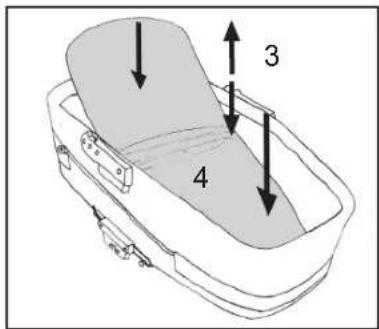

City kopan kasaaminen ja käyttö 74-75 City Koppa

Hoito ja kunnossapito 76-77 Nitro & City Koppa

Huoltojen dokumentointi.... 78 Nitro

Luovutustarkastus.... 79 Nitro

Huoltokaavake....80 Nitro

Pakkauksen sisältö

Nitro City

1 kpl ratasosa 5-pistevaljailla
1 kpl sarja valjaiden olkapehmusteita
1 kpl kokoontaitettava runko tavarakorilla
2 kpl vaunu pyöriä 300 mm
2 kpl Kääntyviä etupyöriä
1 kpl sadesuoja
1 kpl käyttöohjeet
1 kpl kuomu
1 kpl ratasosan verhoilu
1 kpl jalkaritilän pehmuste
1 kpl turvakaaren pehmuste

City Koppa

1 kpl Vaunukoppa
1 kpl Kuomu
1 kpl Patja
1 kpl Käyttöohje
1 kpl Tuulisuoja

Emmaljunga Original tarvikkeet

Käytä vain Emmaljungan alkuperäisiä tarvikkeita taataksesi parhaan mahdollisen turvallisuuden ja muka-vuuden. Tietoja tarvikkeista, ja mitkä niistä sopivat hankkimiisi vaunuihin, saat esitteestämme ja valtuutetuilta jälleenmyyjiltämme.

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

Lue kaikki VAROITUKSET ja TÄRKEÄT TIEDOT ennen kuin käytät vaunuja ensimmäistä kertaa.

Säilytä käyttöohjeet myöhempää käyttöä varten.

TARKEAA! Säilytä käyttöohjeet myöhempää käyttöä varten.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Tarkista aina ennen käyttöä, että kaikki vaunun lukot ovat kunnolla lukitut.

VAROITUS Tarkista aina, että lapset ovat turvallisen matkan etäisyydellä, ennen kuin taitat rungon kaşaan tai kokoat sen.

VAROITUS Älä anna lasten leikkiä vaunuilla.

VAROITUS Käytä lapsella turvavaljaita heti, kun hän oppii istumaan.

VARÕITUS Ratasosaa ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Tarkista aïna ennen käyttöä, että turvaistuimen adapteri, ratas- tai koppaosa on kunnolla kiinnittynyt.

VAROITUS Tätä tuotetta ei ole valmistettu käytettäväksi hölkkä- tai juoksurattaana.

VARÕITUS Älä koskaan käytä tuotetta jos jokin sen osa on vahingoittunut.

Standardin EN 1888:2010 mukainen varoitustexti

VAROITUS Lapsen jättäminen ilman aikuisen valvontaa saattaa olla vaarallista.

VAROITUS Vaunukopassa käytettävän patjan enimmäispaksuus on 45mm.

VAROITUS Älä ripusta mitään työntöaisaan, koska se voi heikentää vaunujen vakautta.

VAROITUS Käytä aina valjaiden haararemmiä yhdistääksesi lantiovyöt.

Standardin EN1888:2003+A1:2005+A2:2005+A3:2005 mukainen varoitustexti

VAROITUS Lapsen turvallisuus on sinun vastuullasi. Käytä lapsella aina turvavaljaita, äläkä koskaan jätä lapsia ilman valvontaa. Lapset tulle pitää turvallisella etäisyydellä kun vaunun toimintoja säädetään. Vaunu vaati säännöllistä huoltoa. Ylikuorma, väärinkäyttö ja muiden kuin valmistajan hyväksymien varaosien ja tarvikkeiden käyttö voi vahingoittaa vaunua. Lue käyttöohje.

Standardin BS7409:1996 mukainen varoitustexti

Tärkeitä tietoja turvallisuudestaTärkeitä tietoja turvallisuudesta

VAROITUS Noudata valmistajan ohjeita.

VAROITUS Älä koskaan poistu vauñujen luota, jos jarru ei ole päällä.

VAROITUS Älä koskaan jätä lasta ilman valvontaa.

VAROITUS Älä kuljeta väunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROÏTUS Tuotetta ei ole suunniteltu lapsille, jotka ovat alle 6 kuukauden ikäisiä.

Austraalian lainsäädännön mukainen varoitus

Välttyäksesi vakavilta loukkaantumisilta tai kuolemantapauksilta:

VAROITUS Kytke aina vaunun jarru päälle, kun pysäköit vaunun.

VAROITUS Älä koskaan jätä lapsia ilman aikuisen valvontaa.

VAROITUS Kiinnitä lapsi aina turvavaljailla.

VAROITUS Älä kuljeta vaunuissa muita ylimääräisiä lapsia tai laukkuja, joille vaunua ei ole tarkoitettu.

VAROITUS Tarkista aina enne kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

VAROÏTUS Irrota turvavaljaiden olkahihnat ja lantiovyö toisistaan kun vaunua ei käytetä.

VAROITUS Älä kuljeta lasta vaunukopassa, kun lapsi on oppinut nousemaan itse istumaan.

VAROITUS Älä koskaan pysäköi vaunua kuumien lämpölähteiden tai avotulen läheisyyteen.

VARÕITUS Vältä portaita, porraskäytäviä ja rullaportaita, koska ne voivat olla vaaraksi lapsille.

Standardin AS/NZS 2088:2009 mukainen varoitus

VAROITUS Älä anna lasten leikkiä vaunun kopan läheisyydessä.

VAROITÜS Alä käytä vaunun koppaa, mikäli jokin sen osista on rikki, vioittunut tai kadonnut.

VAROITUS Käytä ainoastaan varaosia, jotka ovat valmistajan toimittamia tai hyväksymia.

Tärkeitä tietoja turvallisuudesta

VAROITUS Älä käytä vaunun koppaa voimakkaiden lämmönlähteiden, kuten avotulen tai sähkölämmittimien läheisyydessä.

VAROITUS Alä koskaan käytä vaunun koppaa erillisen tason tai tuen päällä.

VAROITUS Älä jätä lasta ilman valvontaa.

VAROITUS Käytä vaunun koppaa ainoastaan tukevalla, tasaisella ja kuivalla pinnalla.

Standardin EN 1466:2004+A1:2007 mukaiset varoitukset

VAROITUS Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kään tyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdol lisia vaaratilanteita.

• Lapsen turvallisuus on sinun vastuullasi.
• Tämä vaunu on tarkoitettu yhden (1) lapsen kuljetukseen. Vaunu on tarkoitettu käytettä väksi 6 kuukauden iästä aina 15 kg asti. Älä kuljeta vaunuissa kerralla useampaa lasta kuin mille se alun perin on suunniteltu
• Käytä ratasta enintään sille määrälle lapsia, jolle se on suunniteltu.
• Vaunukoppa on tarkoitettu käytettäväksi yhdelle lapselle ikäryhmässä 0 - 6 kk aina 9 kg asti. Tuote ei sovellu käytet täväksi lapsille, jotka osaavat itse nousta istumaan, osaavat pyörähtää vatsaltaan selälleen tai osaavat tukea itsensä joko käsien tai polvien varaan.
• Nitro ^City runkoja voidaan käyttää ainoastaan yhdessä Type A istuinosan sekä City Carrycot kopan kanssa.
• Noudata hoito- ja kunnossapito ohjeita
• Tässä käyttöohjeessa olevat turvatoimenpiteet ja ohjeet eivät voi kattaa kaikkia tapauksia ja ennalta arvaamattomia tilanteita, joita voi tulla eteen. Käyttöohjeiden lukijan pitää ymmärtää, että lastenvaunujen käyttö edellyttää tervettä järkeä, yleistä varovaisuutta ja huolellisuutta.
• On TÄRKEÄÄ, että kaikki vaunuja ja tarvikkeita käyttävät ymmärtävät ohjeet. Kerro ja näytä aina jokaiselle vaunujen ja tarvikkeiden käyttäjälle miten vaunuja pitää käsitellä, vaikka kyseinen henkilö käyttäisi vaunuja vain hetken aikaa.
• Mahdollisen seisomatelineen päällä seisovan lapsen enimmäispaino on 20kg
• Käytä ainoastaan yhtä (1) vaunun lisätarviketta kerrallaan. Esim. seisomateline, siskonistu in tai turvaistuimen adapteri.
• Älä koskaan aseta kuomun päälle mitään esineitä. Älä ko skaan käytä vaunua ilman kuomua. Kuomun taskut on tarkoitettu ainoastaan erittäin kevyille tavaroille ja saadaan kuormittaa korkeintaan 250 g painolla.
• Jos jotakin jää epäselväksi, ja tarvitaan lisäneuvoja, Emmaljungan valtuutetut jälleenmyyjät auttavat mielellään.

Tärkeitä tietoja turvallisuudesta

• Vaunut on tarkoitettu vain lapsen kuljettamista varten. Älä koskaan käytä lastenvaunuja lapsesi sänkynä.
• Älä koskaan poistu vaunujen luota, jos jarru ei ole päällä.
• Vaunujen jarrun pitää aina olla päällä, kun nostat lasta vaunuihin tai pois vaunuista.
• Älä koskaan pysäköi vaunuja mäkeen.
• Älä koskaan seiso tai istu rattaan jalkatuen päällä. Jalkatukea saadaan käyttää tukena yhden (1) lapsen jaloille. Jalkatuelle asetettava enimmäispaino on 3 kg. Kaikkinainen muu rasitus saattaa johtaa vakaviin henkilövahinkoihin.
• Älä koskaan käytä tuotetta, jos jokin sen osista rikki tai vaurioitunut.
• Tarkista aina ennen käyttöä, että kaikki vetoketjut ja nepparit ovat suljetut.
• Nosta lapsi aina pois vaunuista ennen kuin vaunut kasataan tai kootaan.
• Älä koskaan käytä vaunun kopassa ylimääräisiä patjoja tai muita patjoja, jotka eivät ole valmistajan hyväksymiä.
• Ylikuorma, väärin kokoon taitettu runko tai muiden kuin hyväksyttyjen tarvikkeiden käyttö voi vahingoittaa lasta/lapsia tai vaunuja.
• Käytettäessä kantokassia tulee tämä aina kiinnittää rattaan D-renkaisiin. Tarkista myös, että kantokopan/kantokassin kantohihnat ovat kunnolla kiinnitetyt. Kovan kantokopan hihnojen tulee kulkea kopan kuomun sisäpuolelta.
• Kaikki tuotteet, jotka asetetaan roikkumaan esim. vaunun kylkeen, työntöaisaan tai selkänojaan vaikuttavat tuotteen vakauteen. Käytä ainoastaan valmistajan hyväksymiä lisävarusteita.
• Tavarakoria ei saa kuormittaa yli 5 kg painavilla tavaroilla. Sijoita painavimmat esineet aina keskelle koria, muuten vaunuista voi tulla epävakaat.
• Käytä ainoastaan valmistajan hyväksymiä varaosia.
• Älä koskaan käytä vaununkoppaa erillisen jalustan päällä.
• Tarkista, ettei tavarakorissa ole esineitä, jotka voivat takertua pyörien pinnoihin.
  • Vaunukopan ulkoinen pituus/ulkoinen leveys on 860 mm/450 mm
• City kopan ulkoinen pituus /ulkoinen leveys 795 mm/430 mm
• Kantokassin Ulkoinen Quadrolift leveys 800 mm/ 400 mm.
• Kantokassin Ulkoinen Babylift leveys 800 mm/ 330 mm.

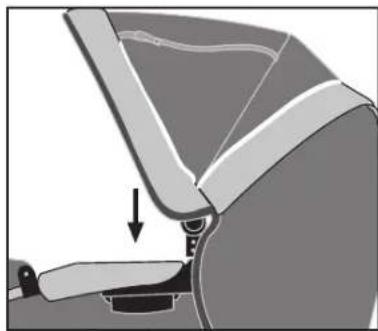

Istuinosan kokoaminen

1

Istuinosan ja 5-pistevaljaiden asentaminen.

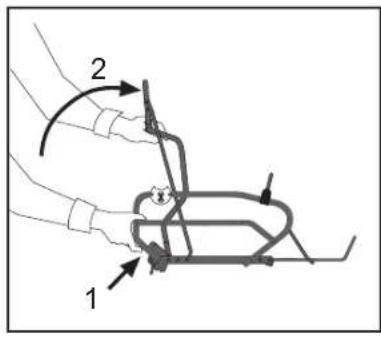

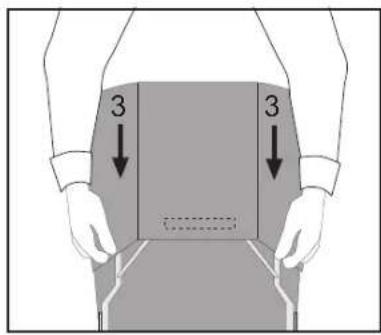

- Paina selkänojan säätimen lukko alas(1). Käännä selkänoja pystya-sentoon (2).

2

- Irrota olka- ja vyötäröhihnat valjaiden kiinnikkeistä ennen kuin asennat istuinosan paikoilleen. Pujota verhoilun selkäpussi(3) istuinosan selkänojan päälle.

3

• Pujota olkahihnat (4) selkänojissa olevista reistä
• Pujota vyötäröhihnat (5) verhoilun istuinosan reikien läpi.
• Pujota haarahihna(6) pohjan ja istuinosan reikien läpi.

4

- Pujota olkapehmusteet olkahihnojen päälle (7). Kiinnitä olkahihnat vyötäröhihnoihin jousilukoilla (8).

Istuinosan kokoaminen

5

- Varmista, että verhoilun selkänojanpussi on niin pitkällä selkänojan kehyksen päällä, kuin se menee. (9)

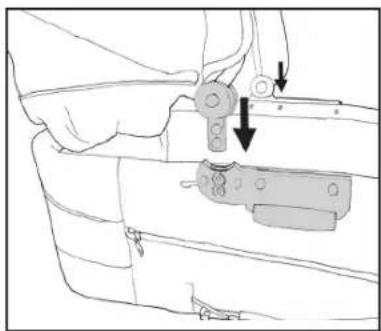

VAROITUS

• Varmista aina, että selkänojan kangas on varmasti paikallaan ennen kuin sitä käytetään. Tämä vaihe on hyvin TÄRKEÄ.
• Tarkista, että selkänoja on lukittuna oikeaan asentoon ennen kuin asetat lapsen rattaisiin.

6

- Paina kumpikin kangaskäsinoja kiinni istuinosan sivuihin.

7

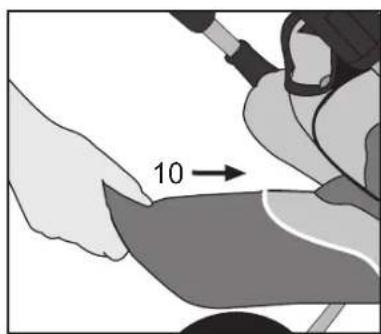

• Pujota jalkatuen pehmuste (10) jalkatuen kehikon päälle ja kiinnitä nepparit istuinlevyn reikien läpi. Pujota 5-pistevaljaiden (12) haararemmi istuinkankaan ja jalkatuen pehmusteen läpi.
• jalkatuen pehmuste on käännettävä.

VAROITUS

- Älä koskaan anna lapsen seistä jalkatuen päällä.

8

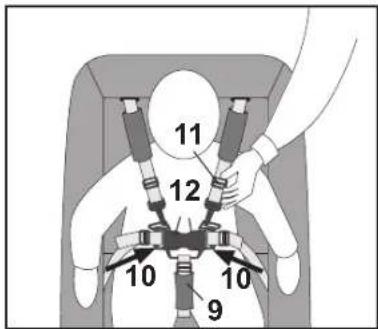

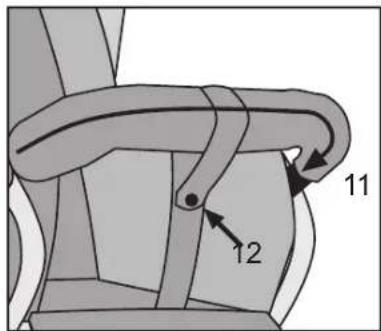

Turvakaaren pehmusteen asentaminen

• pujota turvakaaren pehmuste (11) turvakaaren päälle ja vedä vetoketju kiinni
• Paina haarahihna (12) kiinni turvakaaren ympäri.

Istuinosan kokoaminen

9

Kuomun kiinnittäminen

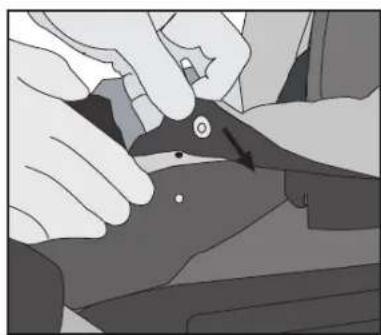

• Paina kuomun kummallakin puolella olevat muovinupit istuinosassa oleviin muovipidikkeisiin (yksi kummallakin puolella). Varmista, että ne napsahtavat kiinni.
• Kiinnitä nepparit kummaltakin puolelta

10

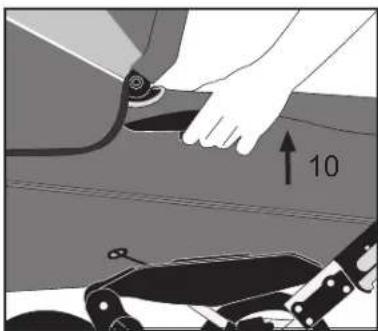

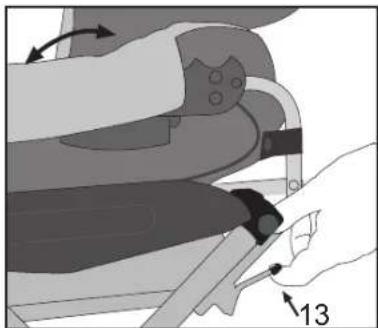

- Kiinnitä tuulipussin (14) muovikoukut (13) metallitankoon (15).

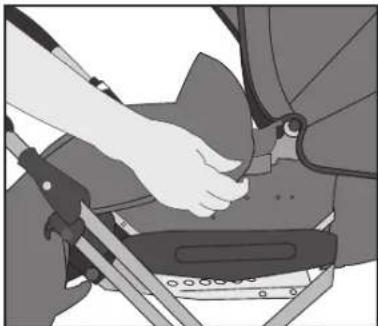

TÄRKEÄÄ

- Kuomun tulee aina olla asennettuna ja muovisten koukkujen kiinnitettynä kun vaunua käytetään.

11

Jalkapeitteen asentaminen (tarvikkeet)

- Pujota jalkapeite jalkatuen yli ja kuomun etureunan suuntaan. Kiinnitä jalkapeite neppareilla vaunuun, kaksi kummalakin puolella.

TÄRKEÄÄ

- Kuomua ei voi taittaa taakse jos jalkapeite on kiinnitettynä.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko.
• Käytä sadesuojaa, joka tulee vaunun mukana.
• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.
• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.
• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

Rungon kokaminen ja käyttö

1

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Rungon kasaaminen

• Laita jarru päälle. (katso seuraava sivu)
- Nosta runko ylös vetämällä työntöaisasta ja pitäen samalla kiinni rungon sivusta.

VAROITUS

• Rungon lukituksen pitää napsahtaa lukkoon.
• Turvalukko aktivoituu itsestään estämään tahatonta kasautumista.
• Varmista aina ennen käyttö, että kasauslukot on lukossa, muutoin vaunun käyttö voi olla vaarallista.

Pyörien asennus

• Vapauta jarru nostamalla jarrupoljin ylös.
- Poista muovisuojat akseleista. Säilytä ne myöhempää käyttöä varten.
- Asenna jarruholkein (1) varustetut pyörät paikoilleen. Paina pölykapselin vapautuspainiketta (2), työnnä pyörä niin pitkälle akseliin kuin se menee. Päästä painike ja vedä pyörää itseäsi kohti, kunnes se napsahtaa paikalleen. Tarkista, että pyörät ovat lukittuneet kunnolla.

TÄRKEÄÄ

• Pyörät ovat rasvatut ja saattavat tahrata. Muista käyttää pyörän-suojia sisätiloissa suojataksesi lattioita.
• Tukehtumisvaara! Älä anna lapsesi leikkiä tai muutoin käsitellä akselin muovisuojia.
• Kumi materiaali kuivuu käytössä ja renkaan pintaan saattaa tulla pieniä halkeamia. Halkeamat eivät vaikuta vaunun käyttöön eivätkä ole reklamaation aihe.

Lisä osan asennus ja irrotus

• Laita rattaan jarru päälle. Nosta lisäosa kahvoista (3) ja laita Easy Fix kiinnikkeet (4) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.
• Irrotettaessa lisäosa jarruta ensiksi vaunu. Paina kahvat (3) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.
• Ratasistuin voidaan kiinnittää runkoon halutun suuntaisesti.

VAROITUS

• Nosta aina lapsi/lapset pois vaunuista kun kasaat tai kokoat vau-nua.
• Pidä tukevasti kiinni kahvoista kunnes lisäosa on kunnolla lukittunut paikoilleen.

TÄRKEÄÄ

• Tarkista aina ennen käyttöä, että lisäosa on lukittunut paikoilleen.
• Älä nosta ratasta pitämällä kiinni lisäosasta

VAROITUS

- Älä koskaan vedä perässäsi vaunua, jonka on kääntyvät etupyörät eivät ole lukittuna. Kääntyvät etupyörät saattavat vedettäessä kääntää vaunua odottamattomasti aiheuttaen mahdollisia vaaratilanteita.

Rungon kokaminen ja käyttö

5

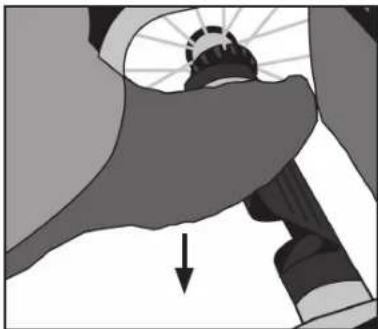

• Laita jarru päälle painamalla jarrupoljin pohjaan.
• Poista jarru nostamalla jarrupoljinta ylös.

VAROITUS

• Älä koskaan jätä vaunua/rattaita laittamatta jarrua ensin päälle.
• Vältä pysäköimästä rattaita ylä- tai alamäkeen.
• Muista laittaa jarru päälle aina, kun laitat lasta/lapsia rattaisiin tai otat pois.
• Keskiöjarrulla varustetut vaunut: Tarkasta, että jarrukeskiöt ovat kunnolla kiinni vaunun renkaissa.
• Keskiöjarrulla varustetut vaunut: Tarkista, että jarru tanko on lukittunut jarrukeskiöön kun laitat vaunun jarrun päälle.

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Kuva 6, rungon kasaaminen

• Aloita nostamalla selkänoja yläasentoon ja laittamalla vaunun jarru päälle.
• Vapauta etupyörien lukitukset nostamalla pyörien lukitusrenkaat ylös (katso seuraava sivu, kuva 13)
• Taita runko kasaan vetämällä kummallakin puolella olevat ka- sauslukot yläasentoon. Huom! istuinosa ei ole kuvassa mukana, jotta kuva olisi selkeämpi.
  • Vapauta turvalukko ja taita työntöaisa eteen.

TÄRKEÄÄ

• Tarkista, ettei rattaan kankaat takerru työntöaisan ja istuinosan väliin.
• Jos haluat rattaan vielä pienempään tilaan niin irrota renkaat painamalla pyörän keskiössä olevaa nappia samalla vetäen renkaan irti.
• Puhdista akselin päät ennen kuin kiinnität renkaat uudestaan.
• Tavarakori on valmiiksi kiinnitettynä runkoon mutta on irrotettavissa pesuun. Irrota puulevy tavarakorista ennen pesua.

Työntöaisan korkeuden säätö

- Säädä työntöaisan korkeus painamalla aisan sisäpuolella olevia harmaita nappeja(6) samanaikaisesti. Pidä nappeja alhaalla ja säädä aisa(7) haluttuun asentoon.

Kuomun säätäminen

• Säädä kuomua vetämällä sitä varovasti etureunasta eteen - /taak-sepäin haluttuun asentoon.
• Osa vaunumalleista on varustettu hyttysverkolla, joka on kiinni ommeltuna kuomussa.

TÄRKEÄÄ

• Älä koskaan nosta ratasta kuomusta.
• Älä nosta ratasta pitämällä kiinni lisäosasta

Rungon kokaminen ja käyttö

10

11

12

Tarkista aina ennen kuin säädät vaunu toimintoja, että lapset ovat turvallisella etäisyydellä.

Jalkatuen säätäminen

• Jalkatuki voidaan asettaa kahteen eri asentoon. Jalkatuki asetetaan alempaan asentoon nostamalla jalkatuen varmuuslukkoa ylöspäin samalla vetäen jalkatukea (8) ulospäin ja laskemalla se alas.
• Yläasentoon jalkatuki saadaan nostamalla jalkatuki vaakaasentton ja työntämällä sitä sisäänpäin.
• Varmista ennen käyttöä, että jalkatuki on lukittunut haluttuun asentoon. Jalkatuen kangas on käännettävä.

VAROITUS

- Älä koskaan anna lapsen seistä jalkatuen päällä.

5- pistevaljaiden säätäminen

• Laita haarahihna (1) lapsen jalkojen väliin ja ylös vyötärölle. Työnnä vyötärönauhoja (2) valjaiden lukkoon kunnes ne napsahtavat pai-kalleen.
• Varmista, että vyötärönauhat ovat kiinni. Säädä kaikki hihnat oikean pituisiksi liukusäätimien (3) avulla.
• Irrota olka- ja vyötäröhihnat painamalla valjaiden lukkojen keskellä olevia nappeja (4).

Valjaiden lantiohihnojen päissä on kiinnityslenkit erillisille valjaille, jotka täyttävät BS 6684 standardin.

VAROITUS

- Käytä valjaita aina lapsen ollessa vaunuissa. Tarkista, että kaikki soljet ovat kiinnitettyinä, ja että valjaat ovat ovat kiinni vaunujen valjaslenkeissä.

Selkänojan säätäminen

• Selkänojan nostaminen: Työnnä selkänoja ylös haluttuun asentoon
• Selkänojan laskeminen: Paina selänojan lukitsin (13) sisään ja siirrä selkänoja haluttuun asentoon

- Tarkista, että selkänoja on lukittunut yhteen neljästä asennosta painamalla selkänojaa taaksepäin.

Etupyörät ovat kääntyvät (360 astetta) tai ne voidaan lukita

• Pyörät lukitaan painamalla alas muovirengas kun pyörä on suunnattu suoraan eteenpäin.
• Pyörä voidaan vapauttaa kääntyväksi nostamalla muovirengas ylös.

Kuva 14: Vaunukopan kallistuskulman säätäminen

• Säädä kopan kulmaa vapauttamalla kallistuksen säädön harmaa lukitsin ja säätämällä se joko asentoon 1, 2 tai 3. Toista sama toimen-pide kummallakin puolella runkoa – tarkista että säädöt ovat samat kummallakin puolella.
• Ota lapsi pois vaunusta ennen kuin säädät kulmaa.

TÄRKEÄÄ

- Avaa rungon kasauslukot ennen kuin säädät kallistuskulmaa

VAROITUS

• Kallistuskulmien säädön tulee olla säädettynä samaan asentoon kummallakin puolella. Muuten paino kohdistuu rungolle epätasaise-sti ja runko saattaa vahningoittua.
• Tarkista ennen käyttöä, että harmaa lukitsin on kunnolla lukittunut paikoilleen, muuten mekanismi ei toimi kuten on tarkoitus.

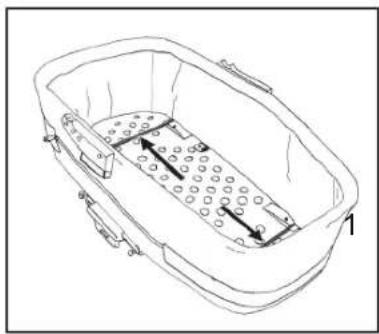

City kopan kasaaminen ja käyttö City Koppa (Lisävaruste Nitro City rattaaseen)

1

• Poista patja, verhoilu, päätypehmuste ja vuori muovipusseista. Työnnä metallituet (1) pohjassa oleviin loviin (2).
  • Pohjalevy on valmistettu puusta.

VAROITUS

• Tukehtumisvaara. Älä anna lapsen leikkiä, tai muutoinkaan käsitellä muovipusseja.
• Tarkista, että kumpikin metallituki on paikoillaan, ettei vaunun vakaus ja turvallisuus vaarannu.

2

• Aseta patja paikoilleen (4).
- Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta. Tarkista, että patja on laitettu vaunukoppaan kovempi puoli alaspäin

VAROITUS

- Syvyys kopan yläreunan (3) ja patjan (4) sekä muiden petivaatteiden välillä tulee olla vähintään 150 mm.

VAROITUS

• Vaunussa käytettävän patjan enimmäispaksuus 45 mm

3

- Kiinnitä kuomu painamalla kuomun kiinnitysnuppi kuomunkiinnikkeeseen. Varmista, että ne lukittuvat paikoilleen.

4

- Paina kuomu kiinni kummallakin sivulla olevilla neppareilla (5). Paina reunus (6) kiinni koppaan.

5

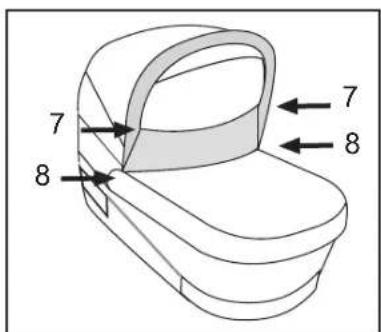

- Paina tuulisuoja kiinni kuomuun (7) ja kuomun kiinnikkeet (8) kopan kummallakin puolella.

TÄRKEÄÄ

- Kuomua ei voi kallistaa alas kun tuulisuoja on kiinnitettynä, ilman että painonapit (8) avataan.

City kopan kasaaminen ja käyttö City Koppa (Lisävaruste Nitro City rattaaseen)

6

- Säädä kuomua vetämällä sitä varovasti etureunasta eteen-/taak-sepäin haluttuun asentoon.

Älä säädä kuomun asentoa mikäli jalkapeitteen nepparit ovat kiinni kuomussa.

TÄRKEÄÄ

- Älä koskaan nosta koppaa kuomusta kiinni pitäen - Älä koskaan nosta vaunua rungon lisäosasta sen ollessa lukittuna runkoon.

7

Lisäosan kiinnittäminen

- Laita rattaan jarru päälle. Nosta lisäosa kahvoista ja laita Easy Fix kiinnikkeet (9) oikeille kohdilleen ja paina niin, että lisäosa lukittuu.

VAROITUS

- Tarkista aina ennen käyttöä, että vaunun lisäosa on kunnolla lukittunut paikoilleen kummallakin puolella.

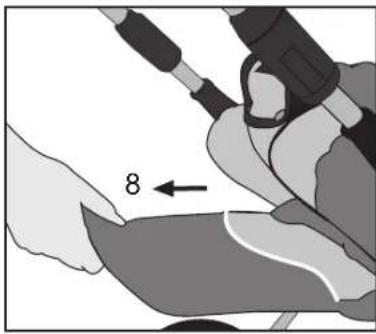

8

Lisäosan irrottaminen

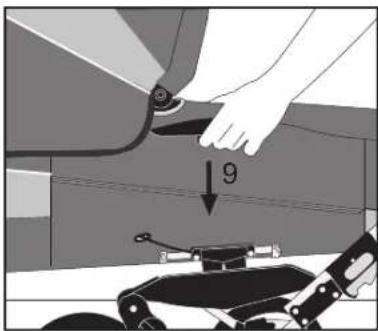

- Irrotettaessa lisäosa, laita rattaan jarru päälle. Paina kahvat (10) sisään kummaltakin puolelta ja nosta lisäosa irti rungosta.

Sadesuojan käyttö

• Sadesuoja puetaan vaunun päälle pujottamalla se ensiksi kuomun yli ja sitten vaunukopan tai ratasistuimen yli. Huomaa, että kuomun aukon kohdalle jää aukko.
• Käytä sadesuojaa, joka tulee vaunun mukana.
• Käytä aina sadesuojaa kun sataa lunta tai vettä. Jos vaunu ehtii kastua ennen kuin sadesuoja puetaan päälle, yritä mahdollisuuksien mukaan kuivata vaunua ensin.
• Anna sadesuojan kuivua kunnolla ennen kuin taitat sen takaisin säilytyspussiin.
• Poista sadesuoja aina käytön jälkeen vaunun päältä. Sadesuojan ja vaunun kankaiden väliin saattaa kondensoitua vettä, joka voi pahimmassa tapauksessa aiheuttaa homevaurioita.

Hoito ja kunnossapito

Yleisiä hoito-ohjeita

• Älä koskaan altista vaunuja voimakkaalle auringonvalolle pitkäksi aikaa.
• Käytä aina sadesuojaa lumisateella tai sateella.
• Älä säilytä vaunuja kylmässä tai kosteassa paikassa.
• Kuivaa runko heti, jos se on kastunut. Varmista, että vaunut ovat aina kuivat kun niitä ei käytetä.
• Huuhdo ja kuivaa vaunut ennen kuin viet ne sisälle, jos olet käyttänyt niitä lähellä merta tai suolatuilla ajoväylillä.
• Noudata huolellisuutta kuljetuksessa ja säilytyksessä. Myyntitapahtuman jälkeen tulleet naarmut eivät ole reklamaation aihe

Säännöllinen huolto

• Puhdista runko ja vaunujen metalliosat säännöllisesti, kuivaa ne ja rasvaa kaikki nivelet. Renkaiden vanteet sekä kappa tulee pestä säännöllisesti lämpimällä vedellä sekä kuivata kuivalla pyyhkellä. Talvi aikaan tulee tämä toimenpide suorittaa vähintään kerran viikossa, muuten saattaa tuotteeseen tulla ruostevaurioita. Mikäli vaunun osiin ilmestyy pintaruostetta, mikä on mahdollista, tulee ruoste poistaa kromin kiillotusaineella.
  Tärkeää! Jauhelakattuja runkoja sekä lakkapintisia renkaiden vanteita ei saa käsitellä krominkiillotusainella koska se saattaa tehdä muutoksia väriin.
• Rasvaa akselit ja jousitus kerran kolmessa kuukaudessa (pyyhi akselit rievulla ennen kuin rasvaat ne). Rasvaa petrolipohjaisella rasvalla tai moottoriöljyllä.

Tarkista, että:

• kaikki rungon lukot toimivat virheettömästi.
• kaikki nupit, ruuvit ja mutterit on kiristetty hyvin eivätkä ole vaurioituneita.
• muoviosat eivät ole vaurioituneita.
• kaikki pyörälaakerit ovat hyvässä kunnossa.
• kaikki selkänojapussin ja istuinosan tarranauhat ovat kunnolla kiinni.
• kaikki jalkatuen painonapit ovat kunnolla kiinni
• kaikki kuminauhat ovat kunnossa, eivätkä ole menettäneet joustavuuttaan.
• tarkista että turvalukko on ehjä ja liikku vapaasti.
• tarkista että jarru toimii ja että jarrukumi on ehjä.
• Pysäköintijarru toimii moitteettomasti ja jarrukumi on ehjä.
• renkaiden ilmanpaine on oikea (katso merkintä renkaan kumissa 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
• Kantokopan kahvat ja pohja tulee tarkistaa säännöllisesti mahdollisten rikkoontumisten ja kulumien varalta..

HUOM

• Tarvitessasi Emmaljungan alkuperäisosia tai vaunua koskevaa teknistä tietoa, ota aina ensiksi yhteys valtuutettuun Emmaljunga kauppiaaseen jolta olet vaunut ostanut.
• Ostamaasi tote noudattaa uuden kuluttajansuojalakin ohjeita ja määräyksiä. Uusi kuluttajansuojalaki on astunut voimaan voimaan 1. kesäkuuta 2006. Mikäli sinulla on kysyttävää kuluttajansuojasta koskien emmaljungan tuotteita, kysy myyjältä.

VAROITUS

- Renkaat saattavat reagoida erilaisten lattiamateriaalien kanssa siten että ne saattavat jättää jälkiä lattiapintaan. Käytä aina pyöränsuojia mikäli säilytät vaunuja aroilla lattiapinnoilla.

• Pysäköintijarrun mekanismissa on liikkuvia osia, jotka vaativat säännöllistä huoltoa toimiakseen moitteettomasti
- Jarrun tulcc olla hyvin rasvattu, jotta se toimii moittccttomasti. Poista jarrun liikku-vista osista lika, hiekka, lumi ja jää.
- Voitele vähintään kerran kuukaudessa jarrupoljin, pyörän akseli ja jarrutapit kummaltakin puolelta, joko öljy- tai silikonipohjaista voiteluainetta käyttäcn.
- Mikäli käytät vaunua hiekkarannoilla tai muissa likaisilla ja märissä olosuhteissa pitää jarru huoltaa uscammin. Suorita yllämainitut toimenpiteet tarvittaessa.

Hoito ja kunnossapito

Pesuohjeita

- Kuomu:

Irrota kuomu ja käännä se ylösalaisin. Huuhdo kuomun sisäpuoli (vuori) haalealla vedellä. Käytämietoa pesuliuosta. Puhdista huolellisesti. Anna kuomun kuivua ylösalaisessa asennossa.

• Verhoilu ja 5-pistevaljaat :

Irrota verhoilu rungosta. Pese verhoilu käsin haaleassa vedessä. Käytä mietoa pesuliuosta. Puhdista huolellisesti. Anna verhoilun kuivua. Kun olet irrottanut verhoilun, voit käsitellä 5-pistevaljaat. Pyyhi nylon-hihna ja muoviosat kostealla rievulla. Ei käsin pesua. Varmista, että valjaat ovat kuivat ennen kuin asetat verhoilun takaisin paikalleen.

- Turvakaaren pehmuste :

Irrota turvakaaren pehmuste. Pese käsin haaleassa vedessä. Käytä mietoa pesuliuosta turvakaaripehmusteen ulkopuolen pesemiseen. Käsittele sisäpuolta (kuitumateriaalia) hellävaraisesti. Anna kuivua.

- Patja :

Deluxepatja on yhdistelmä kuitupatjasta sekä vaahtomuovipatjasta.

Suosittelemme patjalle käsinpesua mutta voidaan pestä myös koneessa 40 asteessa. Konepesun jälkeen tulle patjan täyte tasoittaa tasaiseksi uudestaan. Riippukuivaa. Huomio, että patja ei sisällä valkaisuaineita, joten se saattaa ajan myötä kellastua.

• Vaunukoppa :

Irrota kuomu, vuorikangas, päänsuoja, patja ja päällinen. Pyyhi verhoilun ulkopinta ja vuori kostealla rievulla. Ei käsin pesua. Anna kopan kuivua auki pingoitettuna. Varmista, ettei pohjan puulevy kastu.

Muita tietoja

• Silitys: Silitettäessä kaikki kangasosat pitää suojata liinalla, joka on 100 % puuvillaa, laittamalla liina kankaan päälle. Verhoilun ulkopuolen kangasta (100 % polyesteriä) ja vuorta (65 % puuvillaa, 35 % polyesteriä) silitettäessä silitysraudan pitää olla keskikuuma (110°C).
• Varmista, että kaikki osat ovat kuivuneet ennen kuin kokoat vaunut uudelleen. Tarkista istuinosan alapuolen ja selkänojapussin kaikki saumat ja kanttaukset.
• Voit käsitellä verhoilun esimerkiksi Scotchgard™ -kyllästeellä pesun jälkeen. Kyllästä kankaat ennen kuin kokoat vaunut uudelleen.

VAROITUS

- Älä päästä lapsia vaunuihin ensimmäisten 24 tunnin aikana kankaan kyllästämisen jälkeen.

Uudelleenkokoaminen pesun jälkeen

VAROITUS

- Varmista aina, että asennat vaunun oikein näiden käyttöohjeiden mukaisesti. Tarkista, että istuinosa ja jalkatuki ovat oikeassa asennossa ennen kuin kokoat rattaat ja käytät niitä uudelleen.

Leatherette kankaiden pesuohjeet:

Leatherette keinonahalla varustettuja vaunuja ei saa pestä yllä olevien pesuohjeiden mukaan. Leatherette keinonahkaiset vaunut puhdistetaan tipalla astianpesuainetta ja pyyhkimällä kostealla liinalla. Kuivatus huoneen lämmössä.

Emmaljunga

Huoltojen dokumentointi

Vaunut täytyy huoltaa ja tarkastaa säännöllisesti. Suosittelemme, että suoritat määrätyt huolto-toimenpiteet suositelluin huoltovälein. Tehdyt huollot takaavat tuotteen laadun, turvallisuuden ja vähentävät käytöstä johtuvaa normaalia kulutusta.

Vaunuhuollon tulee suorittaa valtuutettu Emmaljunga jälleenmyyjä. Suoritetusta huollosta annetaan aina raportti, josta selviää mitä kaikkea huollossa on tarkistettu, mitä korjauksia on tehty sekä huoltokirjaan lisätään merkintä suoritetusta huollosta. Ennen kun vaunu toimitetaan tehtaalta, on vaunu tarkasti testattu ja tarkastettu. Tämän lisäksi on Emmaljunga jälleenmyyjä tarkistanut vaunun ennen asiakkaalle luovutusta, jotta tämä täyttää vaaditut laatu- ja turvallisuusvaatimukset.

Säännöllisten huoltovälien läsäksi on erittäin tärkeää, että huollat itse vaunuasi annettujen huolto- ja kunnossapito-ohjeiden mukaisesti. Katso tarkemmat tiedot vaunun mukana tulleesta käyttöohjees- ta.

Runkonumero

Luovutustarkastus.

0

Pvm, leima, Asiakkaan nimi, allekirjoitus.

6 kk tarkastus

6

Pvm, leima, Asiakkaan nimi, allekirjoitus.

12 kk tarkastus

12

Pvm, leima, Asiakkaan nimi, allekirjoitus.

24 kk tarkastus

24

Pvm, leima, Asiakkaan nimi, allekirjoitus.

36 kk tarkastus

36

Pvm, leima, Asiakkaan nimi, allekirjoitus.

Emmaljunga

Luovutustarkastus

1. Tarkista pakkauksen sisältö.

□ 1 kpl Ratasosa 5-piste valjailla
□ 1 kpl Sarja valjaiden olkapehmusteita
□ 1 kpl Kokoontaitettava runko tavarakorilla
□ 4 kpl Vaunu pyöriä
□ 1 kpl Sadesuoja
□ 1 kpl Käyttöohje
□ 1 kpl Kuomu
□ 1 kpl Ratasosan verhoilu
□ 1 kpl Jalkatuen pehmuste
□ 1 kpl Turvakaaren pehmuste

2. Vaunun rungon toiminnot.

Taita runko auki.

□ Tarkista kasauslukkojen toiminta kummallakin puolella runkoa.
□ Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.
□ Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.
□ Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.
□ Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.
□ Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa
□ Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.
□ Tarkista, että jalkatuki lukittuu kumpaakin asentoon

3. Renkaat ja jarru.

□ Laita akseleiden päihin rasvaa.
□ Asenna renkaat paikoilleen ja tarkista, että ne lukittuvat paikoilleen
□ Tarkista, että seisontajarru toimii ja lukitsee kummatkin takarenkaat.

4. Silmämääräinen tarkastus.

□ Tarkista kaikki niitti- ja ruuviliitokset.
□ Tarkista, että kaikki istuinkankaan ja tavarakorin nepparit ja vetoketjut ovat ohjeiden mukaisesti kiinnitetyt.
□ Tarkista silmämääräisesti kaikki vaunun osat mahdollisten poikkeamien varalta.

Emmaljunga

Huoltokaavake

Perushuolto

6 kk

12 kk

24 kk

36 kk

Chassits / Sittdelens / korgens funktion

Tarkista kasauslukkojen toimivuus kummallakin puolella runkoa.

Tarkista turvahakasen/turvapainikkeiden toiminto. Tarkista niiden toiminto taittamalla runko kasaan samalla tarkistaen, että turvalukot aktivoituvat.

Tarkista, että rataistuin/vaunukoppa lukittuvat runkoon rungon kummallakin puolella.

Tarkista turvavaljaiden toimivuus ratasistuimessa lukitsemalla ja avaamalla valjaiden lukot.

Tarkista säädettävän työntöaisan toimivuus säätämällä aisa eri asentoihin.

Tarkista kopan/lisäosan kaltevuuden säädön 3 eri asentoa kummaltakin puolelta runkoa

Tarkista selkänojan toimivuus säätämällä selkänoja kaikkiin neljään eri asentoon.

Tarkista jalkatuen toimivuus säätämällä jalkatuki valittavana oleviin kahteen asentoon

Renkaat ja jarru

Tarkista, että renkaat irtoavat akselista ja lukittuvat takaisin paikoilleen.

Tarkista, että jarru lukitsee kummatkin takapyörät.

Silmämääräinen tarkistus

Tarkista, että kaikki niitti- ja ruuviliitokset ovat kunnossa.

Tarkista, että kaikki nepparit ja vetoketjut ovat kunnossa ja että ne ovat kiinnitetyt/suljetut.

Tarkista rattaan runko, kangasosat, tavarakori ja renkaat muiden mahdollisten vikojen osalta.

Rasvaus

Puhdista ja rasvaa renkaat, akselit, kasauslukot, jalkatuki ja turvalukko.

Muita huomioita (muita suoritettuja toimenpiteitä)

Indholdsfortegnelse
