Produkttype	Barnevogn
Mærke	Emmaljunga
Model	Nitro
Vægt	12 kg
Mål (åben)	100 x 60 x 110 cm
Mål (sammenfoldet)	80 x 60 x 40 cm
Aldersområde	0 til 4 år
Maksimal børnevægt	22 kg
Ryglænspositioner	Multi-position, inklusive liggende
Seletype	5-punkts justerbar sele
Hjul	Luftfyldte gummihjul, forhjul drejelige med lås
Bremse type	En-pedal parkeringsbremse, baghjul
Kaleche	Stor udtræksbar, UV-beskyttelse, med kighul
Skubbehøjde	Justerbar, 90-110 cm
Sammenfoldelig	Ja, en-hånds foldning
Kompatibel med autostol	Ja, med adaptere (sælges separat)
Stofrensning	Maskinvaskbar ved 30°C
Sikkerhedsstandard	EN 1888
Garanti	2 år

Ofte stillede spørgsmål - Nitro Emmaljunga

Hvordan folder jeg Emmaljunga Nitro barnevognen?

For at folde, sørg for at barnevognen er tom. Træk foldehåndtaget, der sidder på skubbebøjlen eller sædeområdet, opad indtil barnevognen folder sig sammen. Lås folden ved at aktivere automatisk låsemekanisme. Se altid manualen for detaljerede foldeinstruktioner.

Kan jeg bruge Nitro barnevognen fra fødslen?

Ja, Nitro barnevognen har et fuldt nedklappeligt sæde, der tillader liggende position, hvilket gør den velegnet til nyfødte. Alternativt kan du bruge en separat lift eller autostol med adaptere.

Hvordan justerer jeg selen til mit barn?

5-punkts selen har justerbare skulderstropper og en spænde. Løsn stropperne ved at trykke på justeringsknapperne, placer stropperne i barnets skulderhøjde, og stram jævnt. Sørg for at selen sidder tæt, men behageligt.

Hvad er den maksimale vægtkapacitet for Nitro barnevognen?

Barnevognen har en maksimal børnevægt på 22 kg (ca. 48 pund). Opbevaringskurven kan bære op til 5 kg. Overskrid ikke disse grænser af sikkerhedsmæssige årsager.

Hvordan rengør jeg stofdelene?

De fleste stofdele kan tages af og maskinvaskes ved 30°C på skåneprogram. Brug ikke blegemiddel, tørretumbler eller strygejern. Lad lufttørre. Stellet kan tørres af med en fugtig klud.

Kan jeg montere en autostol på Nitro barnevognen?

Ja, ved hjælp af Emmaljunga adaptere (sælges separat) kan du montere de fleste autostole til spædbørn. Se manualen for kompatible autostolemodeller.

Hvordan reparerer jeg et fladt dæk på Nitro?

Barnevognen bruger luftfyldte dæk. Brug en dækpumpe til at pumpe op. Ved punktering skal du fjerne hjulet, lappe slangen eller udskifte den. Se manualen for instruktioner til hjulafmontering.

Er barnevognen sikker til løb?

Nej, Nitro er ikke designet til jogging eller løb. Det er en bymodel til daglig brug på asfalterede overflader. Forhjulene er drejelige, hvilket kan give ustabilitet ved høje hastigheder.

Hvordan låser jeg de drejelige forhjul?

På hvert forhjul er der en låsehåndtag. Tryk den ned for at låse hjulet i en fast fremadgående position til ujævnt terræn. Løft for at låse op for lettere manøvrering.

Hvad er garantiperioden for Nitro barnevognen?

Emmaljunga tilbyder 2 års garanti mod produktionsfejl. Gem dit købsbevis. Nogle komponenter som dæk og stof har separat dækning.

BRUGSANVISNING Nitro Emmaljunga

BEMÆRK! Dette produkt er beregnet til transport af et (1) barn fra 6 mdr. - 3 år med en vægt på max. 15 kg.

ADVARSEL! Klapvognen er ikke egnet til børn under 6 måneder. Brug först klapvognen när barnet kan sidde selv.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSEL! Barnevogns /lift kasse må kun bruges af børn som endnu ikke kan sidde op selv, rulle rundt på maven og komme op på hænder og knæ. Max vægt på barnet 9 kg. ADVARSEL! Brug aldrig barnevognen på et stativ.

Den ydre længde/bredde på Bamevognskassen er 860 mm / 450mm. Den ydre længde/bredde på City Bagen er 795 mm / 430 mm. Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm. Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

BEMÆRK! Besøg www.emmaljunga.dk for seneste version, før du tager produktet i brug.

LES DISSE INSTRUKSJONER NÖYE F∅R BRUK OG TA VARE PÅ DE FOR FRAMTIDIG BRUK. DITT BARNS SINKERHET KAN PÅVIRKES OM DU IKKE F∅LGER DISSE INSTRUKSJONER!

Dette produkt tilsvarer standard DIN EN 1888:2003 + A 1:2005 + A 2:2005 + A 3:2005, EN 1466:2008

MERK! Dette produktet er beregnet for transport av et (1) bam fra 6mnd – 3 år med en vekt på maks. 15 kg.

ADVARSELI Sportsvognsdelen er ikke beregnet for barn under 6 mnd. Bruk Sportsvogndelen først när barnet kan sitte selv.

ADVARSEL! Dette produkt er ikke beregnet for jogging, skating/inlines.

Afsnit ...... Afsnittet gælder for følgende produkter:

Kassens indhold 83 Nitro City & City Bag

Emmaljunga Original-tilbehør 83 Nitro City & City Bag

Vigtig sikkerhedsinformation.... 84-87 Nitro City & City Bag

Montering af klapvognsoverdel 88-90 Nitro City

Montering og brug af stellet 91-93 Nitro City

Montering og brug af City Bag barnevognsoverdel .... 94-95 City Bag barnevognsoverdel

Pleje & Vedligehold.... 96-97 Nitro City & City Bag

Service dokumentation 98 Nitro City

Leverings kontrol 99 Nitro City

Serviceprotokoll 100 Nitro City

Kassens indhold

Nitro City

1 stk. Klapvognsoverdel med 5-punktssele
1 sæt Polstring til sele
1 stk. Sammenklappet stel med varekurv
2 stk. Hjul 300 mm
2 stk. Svirvelhjul
1 stk. Regnslag
1 stk. Brugsanvisning
1 stk. Kaleche
1 stk. Klapvogns betræk
1 stk. Stof til fodstøtte
1 stk. Frontbøjlestof

City Bag barnevognsoverdel (Tilbehør)

1 stk. Barnevogns overdel
1 stk. Madras
1 stk. Kaleche
1 stk. Forlæder
1 stk. Brugsanvisning

Emmaljunga originaltilbehør

Anvend kun Emmaljungas original-tilbehør for maksimal sikkerhed og komfort. Information om hvilket tilbehør som passer til din vogn, findes i vores katalog og hos vores autoriserede forhandlere.

Vigtig sikkerhedsinformation

Læs disse instruktioner omhyggeligt før brug og gem dem for fremtidig brug. Dit barns sikkerhed kan komme i fare hvis du ikke følger disse instruktioner.

Gem brügsanvisningen for fremtidig brug.

ADVARSEL! Efterlad aldrig dit barn uden opsyn.

ADVARSEL! Kontroller at alle låse mekanismer er fastläste før brug.

ADVARSEL! Hold børn i sikkerhedsafstand när vognen slås op eller klappes sammen, for at undgå skader.

ADVARSEL! Lad ikke børn lege med dette produkt.

ADVARSEL! Anvend sele så snart dit barn kan sidde uden hjælp.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

ADVARSEL! Brug altid en sikkerhedssele.

ADVARSEL! Kontroller at overdelens eller sædeenhedens låsemekanisme er korrekt låst inden brug.

ADVARSEL! Dette produkt er ikke egnet til løb eller rulleskøjte løb.

ADVARSÉL! Tilbehør eller reservedele som producenten ikke har godkendt må ikke anvendes.

Advarselstekst i overensstemmelse med EN1888:2010

ADVARSEL! Det kan være farligt at efterlade dit barn uden opsyn.

ADVARSEL! Brug kun madrasser med en tykkelse på max. 45 mm i barnevognesoverdelen.

ADVARSEL! Enhver genstand fastgjort til styret påvirker stabiliteten på vognen.

ADVARSEL! Brug altid skridtstroppen i kombination med hoftesele.

Advarselstekst i overensstemmelse med EN1888:2003+A1:2005+A2:2005+A3:2005

ADVARSEL! Barnets sikkerhed er dit ansvar. Barnet skal altid sidde fastspændt i sikkerhedsselen og skal aldrig efterlades uden opsyn.

Barnet skal holdes væk fra bevægelige dele når de betjenes. Vognen kræver regelmæssig vedligeholdelse af brugeren.

Overlast, fejlagtig sammenklapning og brug af ikke rekommanderet tilbehør kan skade eller ødelægge vognen. Læs brugermanualen.

Advarselstekst i overensstemmelse med BS 7409:1996

Vigtig sikkerhedsinformation

ADVARSEL! Følg producentens instruktioner.

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen, end hvad vognen er godkendt til.

ADVARSEL! Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

ADVARSEL! Klapvognsdelen er ikke egnet for børn under 6 mdr.

Advarselstekst i overensstemmelse med lovkravene Australien.

For at undgå skader eller dødsfald:

ADVARSEL! Brems altid vognen när den parkeres.

ADVARSEL! Efterlad aldrig barnet uden opsyn.

ADVARSEL! Spænd altid barnet fast i sikkerhedsselen.

ADVARSEL! Transporter aldrig flere børn eller tasker på vognen.

ADVARSEL! Sikker dig at børn holdes væk fra bevægelige dele når disse betjenes.

ADVARSEL! Adskil skulder stropperne og talje stropperne når sikkerhedsselen ikke bruges.

ADVARSEL! Anvend ikke barnevognskassen, efter at barnet selv kan sidde.

ADVARSEL! Brug og parkere ikke i nærheden af åben ild eller andre varmekilder.

ADVARSEL! Hvis det er muligt undgå at bruge din vogn i nærheden af kanter, trapper og rulletrapper. Stå altid foran vognen hvid du kører på rulletrappe.

Advarselstekst i overensstemmelse med AS/NZS 2088:2009

ADVARSEL! Lad ikke børn lege uden opsigt i nærheden af barnevognskassen.

ADVARSEL! Brug ikke barnevognskassen hvis noget er i stykker, skadet eller mangler.

ADVÄRSEL! Brug kun reservedele som er godkendt af producenten.

ADVARSEL! Hver opmærksom på risikoen ved åben ild eller andre varmekilder i nærheden af barnevognskassen.

ADVARSEL! Gennemgå regelmæssiget håndtaget og bunden af barnevognskassen, for tegn på eventuelle skader eller slid.

Vigtig sikkerhedsinformation

ADVARSEL! Anvend aldrig barnevognskassen på et stativ.

ADVARSEL! Forlad ikke barnet uden opsigt.

ADVARSEL! Brug kun barnevognskassen på et fast, horisontalt og plan underlag.

Advarselsteksten er i overensstemmelse med EN 1466:2004+A!:2007

ADVARSEL! Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

• Barnets sikkerhed er dit ansvar.
- Dette produkt er lavet til transport af et (1) barn, fra 6 måneder og til en maksimal vægt af 15 kg. Anvend kun denne vogn til det antal børn vognen er konstrueret til.
- Med babylift (original tilbehør) kan vognen bruges fra fødslen.
- Barnevognsdelen er beregnet til transport af et barn i alderen 0 til 6 måneder og op til en max. vægt af 9 kg. Produktet er ikke hensigtsmæssigt for et barn som kan sidde selv, rulle sig rundt eller støde sig op på hænder eller knæerne.
- Nitro ^City stellet skal kun anvendes sammen med City Carrycot eller et Type A klapvognsdel.
- Følg pleje- og vedligeholdelsesinstruktioner.
- De sikkerheds anvisninger som er i denne instruktionsmanual kan ikke tage hensyn til alle uforudsete situationer som kan indtræffe. Det må underforstås at almindelig sund fornuft, almindelig forsigtighed og omsorg ikke kan bygges ind i barnevognen. Disse faktorer må den ansvarlig bruger af vognen stå for.
- Det er VIGTIGT at alle som bruger vognen og tilbehøret forstår anvisningerne. Informere og vis altid en hver bruger af vognen og tilbehøret hvordan det skal håndteres også selvom brugeren kun skal bruge vognen en kort tid.
- Max. vægt på et eventuelt ståbræt 20 kg.
- Anvend max. et stk. tilbehør af gangen f.eks. ståbræt, søskendesæde, autostolsadapter.
- Placere ikke løse genstande på kalechen. Anvend aldrig vognen uden kaleche. Lommen i kalechen er kun til lette genstande og må ikke belastes med mere end 250g.
- Hvis du finder nået af ovenstående uklart, så står din Emmaljunga forhandler til din tjeneste.
- Vognen er kun til transport brug. Anvend aldrig vognen som seng for dit barn.
- Forlad ikke din vogn med barn i uden at du har bremset vognen.
- Vognen skal altid være bremset når du løfter barnet ind eller ud af vognen.
- Parkere aldrig vognen på en bakke eller skrånende underlag.

Vigtig sikkerhedsinformation

• Man må ikke stå eller sidde på fodbrættet. Fodbrættet er kun til støtte for et (1) barns ben og fødder. Alt andet brug kan forsage alvorlige skader. Max. belastning 3 kg.
• Anvend aldrig produktet hvis en eller flere ting er defekte eller skadet.
• Kontroller at alle lynlåse og trykknapper er lukket inden brug.
• Tag altid barnet ud af vognen när den slås sammen
• Placer aldrig ekstra madrasser i barnevognen og anvend kun den medfølgende madras eller de madrasser som Emmaljunga anbefaler.
  • Overlast, fejlagtig sammenklapning og brug af ikke anbefalet tilbehør kan skade barnet eller destruere vognen.
• Ved brug af lift skal den altid være fastspændt i vognens D-ringe. Kontrollere også barnevognsdelen/liftens remme sidder ordentlig fast. Liftens bæreremme skal sidde inden for minikalechen.
• Al last som hænges på vognen f.eks. på styret eller rygstøtten påvirker vognens stabilitet negativt. Anvend ikke tilbehør som ikke er anbefalet af Emmaljunga.
• Varekurven må kun belastes med max. 5 kg. Læg de tungeste ting i midten af kurven. Ellers kan vognen blive ustabil.
• Anvend kun originale reservedele eller dele anbefalet af Emmaljunga.
• Anvend aldrig barnevognsdelen på et stativ.
• Kontroller at der ikke stikker ting ud af varekurven som kan gå ud i hjulets eger.
• Klapvognsdelen eller barnevognsdelen må ikke anvendes som autostol.
• Husk altid at have barnevognsdelens bæreseler udvendig på kassen når barnevognskassen er i brug.
• Den ydre længde/bredde på Barnevognskassen er 860 mm / 450mm.
• Den ydre længde/bredde på City Bagen er 795 mm / 430 mm.
• Den ydre længde/bredde på Quadroliften er 800 mm / 400 mm.
• Den ydre længde/bredde på Babyliften er 800 mm / 330 mm.

Montering af klapvogns overdel

1

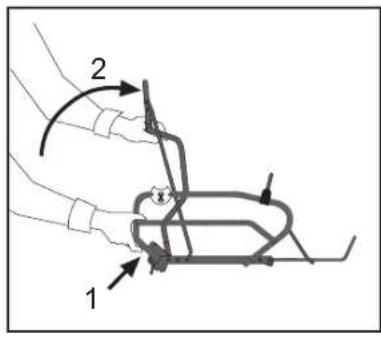

Montering af klapvognsoverdel og 5-punktssele

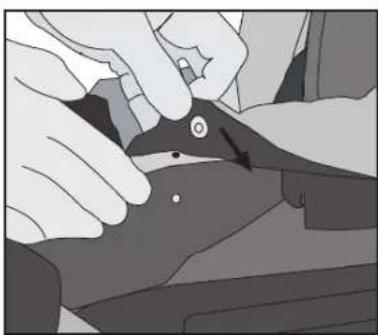

- Tryk på ryglænslåsen (1). Skub ryglænet op i øverste position så det står lodret (2).

2

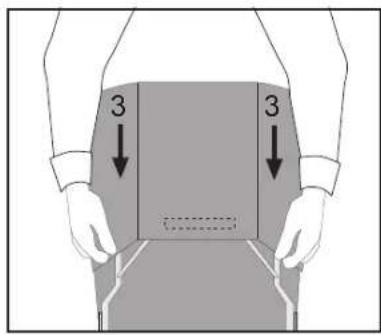

- Lås 5-punktsselen op og træk betrækket ned over ryglænet (3).

3

• Før skulderselerne (4) gennem hullerne i betrækket.
• Før hofteselerne (5) gennem hullerne i betrækket.
• Før skridtselen (6) gennem hullet i betrækket.

4

- Træk selepuderne over de to skulderseler (7). Fastgør selerne sammen med hofteselerne (8).

Montering af klapvogns overdel

5

- Sørg for at betrækket er trukket så langt ned over ryglænet, som det kan (9).

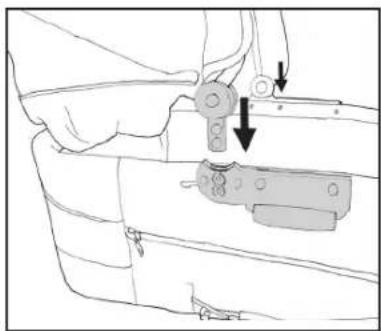

ADVARSEL

- Kontroller altid at ryglænet er sikkert fastlåst i den ønskede position inden det anvendes. Dette er meget VIGTIGT.

6

- Fastgør stoffet omkring armlænene i begge sider ved hjælp af trykknapperne på indersiden

7

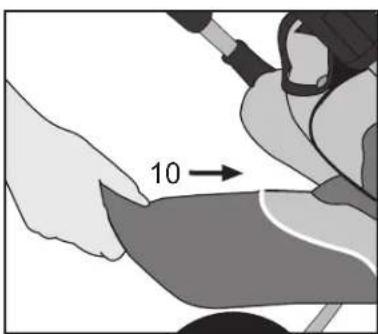

- Træk betrækket til fodstøtten (10) ud over fodstøtten. - Betrækket til fodstøtten er vendbar. Før skridtstroppen på 5-punktsselen gennem hullet i fodstøttestoffet og betrækket.

VIGTIGT

- Lad aldrig barnet/børnene stå på fodstøtten!

8

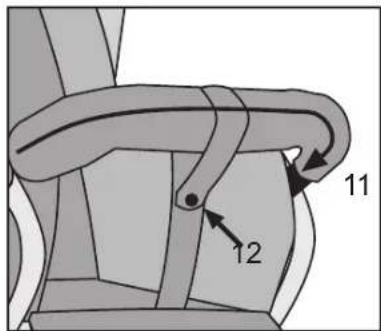

Montering af frontbøjlebetræk

- Træk frontbøjlebetrækket (11) rundt om frontbøjlen og lyn lynlåsen. - Fastgør skridtstroppen (12) rundt om frontbøjlebetrækket.

Montering af klapvogns overdel

9

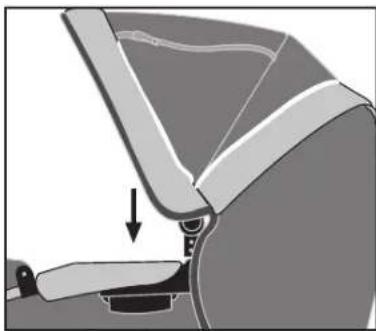

Montering af kalechen

• Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste (en på hver side). Kontroller at de glider i hak.
• Fastgør derefter trykknapperne på begge sider af kalechen.

10

- Fastgør vindposens (14) plastkroge (13) på metalstangen (15) nederst bagpå ryglænet.

VIGTIGT

- Kalechen skal altid være monteret når vognen bruges og plastkrogene skal altid være fastgjorte.

11

Montering af fodpose (tilbehør)

- Træk fodposen ud over fodstøtten op mod kalechen. Fastgør den med trykknapperne på kalechefæstnet, en på hver side.

VIGTIGT

- Kalechen kan ikke lægges ned med påsat fodpose.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalecheåbningen.
• Brug det regnslag som medfølger vognen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.
• Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Montering og brug af stellet

1

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Slå stellet op

• Brems vognen.
• Slå stellet opved at trække i styret, mens du holder imod på stellets side.

ADVARSEL

• Stellåsen skal klikke i låst position.
• Sikkerhedsbøjlen aktiveres for at forhindre uønsket sammenklapning,
  hvis stellåsen ikke er i låst position.
• Kontroller altid, inden du anvender vognen, at stellåsen er i låst position eftersom vognen ellers kan være farlig at anvende.

Billede 2: Montering af hjul

• Frigør bremsen ved at løfte op i bremsepedalen
• Fjern plasthætterne fra akslerne. Gem dem for fremtidig brug.
• Montere hjulene med tandkrans (1). Tryk på navkapslens lås (2), sæt hjulet på akslen og skub den så langt ind den kan og slip låsen, træk hjullet mod dig til det giver et klik. Gentag samme procedure for begge baghjul. Kontroller at hjulet sidder ordentligt fast og at det ikke kan trækkes af.

VIGTIGT

• Akslerne kan være indfedet og kan efterlade mærker på tekstiler ved berøring.
• Aftør akslerne inden du sætter hjulene på igen.

ADVARSEL

• Kvælningsrisiko. Lad aldrig børn lege med eller på anden måde få fat i plasthætterne.
• Hvis du behøver mere plads kan du afmontere hjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.

• Påmontering: Brems vognen. Løft overdelen i håndtaget (3) og pres EasyFix fæstet ned i beslaget på hver side (4) så den låser sig fast.
• Ved afmontering bremses vognen først. Klem sammen om håndtagene (3) på begge sider samtidig og løft op i overdelen.
  • Overdelen kan monteres i begge retninger.

ADVARSEL

• Der må aldrig være børn i vognen når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.
• Kontroller altid at overdelen sidder fast, inden du anvender vognen.
• Løft aldrig i overdelen när den er monteret på stellet.

VIGTIGT

ADVARSEL

- Træk aldrig en vogn med svingbare forhjul efter dig, med mindre at du har lås forhjulene. Vognen kan komme i selvsving og derfor medføre en risiko for en ulykke, hvis du ikke er forsigtig og opmærksom.

Montering og brug af stellet

5

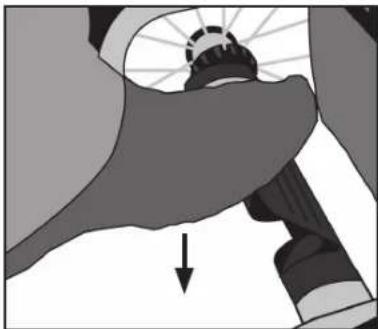

• Brems vognen ved at trykke bremsen ned med foden.
• Løsne bremsen ved at løfte den op med foden.

ADVARSEL

• Efterlad altid vognen med bremsen slået til.
• Vognen skal altid være bremset når du løfter barnet op/ned.
• Parker aldrig vognen på en bakke.
• Kontroller at tandkransene sidder ordentlig fast på begge baghjul.
• Kontroller altid at bremsepinden sidder fast i hjulenes tandkranse när vognen er bremset.

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Billede 6: Sammenklapning af vognen

• Begynd med at indstille ryglænet i oprejst position og at vognen er bremset.
• Lad forhjulene rotere frit ved at frigøre låseringen (se næste side, billede 13) Slå stellet sammen ved at trække op i de to stellåse (en på hver side).
• Sammenklap vognen ved at trække op i de to styrlåse (en på hver side). Bemærk! Klapvognsoverdelen er ikke med på billedet for at tydeligøre billedet.
• Løft op i sikkerhedsbøjlen og vip styret fremad VIGTIGT
• Kontroller at stoffet ikke sidder fast mellem håndtaget og klapvognsoverdelen.
• Hvis du behøver mere plads kan du afmontere baghjulene ved at trykke på hjulkapslens frigøringsknap og trække hjulet af.
• Aftør akslerne inden du sætter hjulene på igen.

Billede 7: Afmontering af varekurv

- Varekurv er monteret ved leverance, men kan afmonteres for vask. Husk at fjerne træpladen i bunden inden vask.

VIGTIGT

- Det er vigtigt at remmene til varekurven er fastgjorte omkring aksel-røret.

Billede 8: Sådan her laver du om på højden på styret

- Styrhøjden ændres ved samtidig at trykke de to grå knapper ind, som sidder på indersiden af styret (6). Hold knapperne indtrykket og indstil derefter styret i ønsket højde (7).

Justering af kalechen

• Juster kalechen ved forsigtigt at trække frem og tilbage i kalecheforkanten til ønsket position.
• I kalechen findes et insektnet som kan trækkes ud over fodhvileren ved behov og fastgøres med plastkrogene.

VIKTIGT

• Løft aldrig overdelen ved at holde i kalechen.
- Løft aldrig i overdelen når den er monteret på stellet.

Montering og brug af stellet

10

Sikker dig at børnene ikke er i nærheden af bevægelige dele når du juster dem, ellers risikere du at de kan komme til skade.

Justering af fodstøtten

• Fodstøtten kan indstilles i to positioner. Fodstøtten justeres til nederste position ved at løfte op i sikringen, som sidder på siden af fodstøtten, og trække fodstøtten (8) ud og ned.
• Fodstøtten justeres til vandret, ved at løfte fodstøtten op i vandret position og trykke den ind mod vognen.
• Fodstøttebetrækket er vendbar.

ADVARSEL

• Forsikre dig at fodstøtten er låst i den ønskede position før brug.
• Lad aldrig barnet/børnenen stå på fodstøtten.

Justering af 5-punktsselen

• Placer skridtselen (1) mellem barnets ben. Fastgør hofteselerne (2) til läsen i skridtselen så de "klikker" på plads.
• Juster selerne ved hjælp at glidespændet (3).
• Du frigør selen ved at trykke på knapperne (4) midt på selen. I enden af hver sele, findes et fastgøringspunkt for separat sele, som opfylder BS 6684.

ADVARSEL

- Anvend altid selen när barnet sidder i vognen. Kontroller at alle spænder er fastgjorte og at selen er fastspændt i vognens D-ringe.

Billede 12: Justering af ryglænet

• Rejse ryglænet op: løft op i ryglænet til den ønskede position.
• Ligge ryglænet ned: tryk på ryglænslåsen (7) og juster ryglænet til den ønskede position.

ADVARSEL

- Kontroller at ryglænet er låst i et af dets fire positioner, ved at trykke tilbage på ryglænet til det låser.

• Hjulene läses ved at trykke ned på ringen när hjulene befinder sig i "lige ud position".
• Hjulene kan rotere frit i 360 grader ved at løfte ringen op.

Billede 14: Justering af barnevognsoverdelens hældning

• Juster barnevognsoverdelens hældning ved at trække ud i den grå knap og dreje grebet så den grå lås går i en af hullerne 1, 2 eller 3. Gør det samme på den anden side af stellet – kontroller at samme indstilling anvendes på begge sider.
  • Ta barnet ud af vognen inden du justerer hældningen.

VIGTIGT

- Juster hældningen når stellet er sammenklappet for at undgå unødig slidtage af mekanismen.

ADVARSEL

• Mekanismen skal være indstillet i sammen position på begge sider af stellet, ellers skævvrides stellet og kan tage skade.
• Sørg for at de grå låse er ordentlig indtrykket i hullet, ellers udfylder mekanismen ikke sin rette funktion

Montering og brug af City Bag

(Tilbehør til Nitro City, købes separat)

1

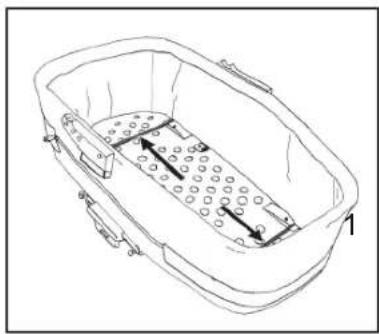

- Fjern plastikposen fra madrassen og kalechen. Vip metalbøjlerne (1) ned mod bunden (2) så bøjlerne står lodrette. Bunden er lavet i træ.

ADVARSEL

- Kvælningsrisiko. Lad ikke barnet lege med eller på anden måde komme i forbindelse med plastikposen. - Kontroller at begge metalbøjler er gået i hak i udfræsningerne, for at vognens stabilitet og sikkerhed ikke berøres.

2

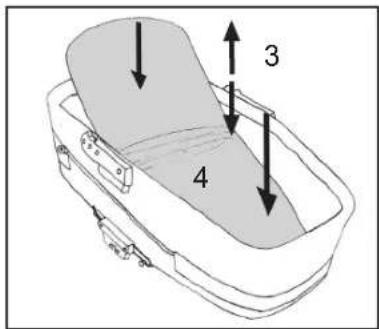

- Læg madrassen i vognen (4). - Eksklusive madrassen består af et kombineret fiberfyld og polyeterfyld. Søg for at du lægger madrassens hårde polyeter side ned mod vognens bund.

ADVARSEL

- Afstanden mellem madrassen eller andet madrastilbehørs overkant og overdelens overkant (3), må ikke gøres mindre end 150mm når madras og madrastilbehør ligger på plads.

3

- Brug ikke en madras som er tykkere end 45 mm. - Sæt kalechen fast ved at trykke kalechens indstiksdel ned i overdelens kalechefæste. Kontroller at de glider i hak.

4

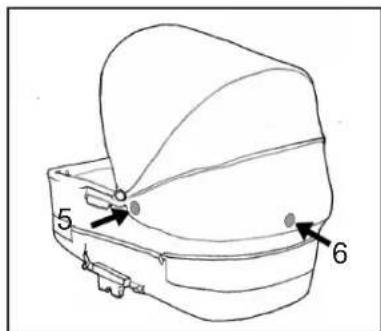

- Tryklåsene på hver side af kalechen (5) trykkes fast på overdelens kalechefæste, samt tryk tryklåsen i hovedenden (6) fast.

5

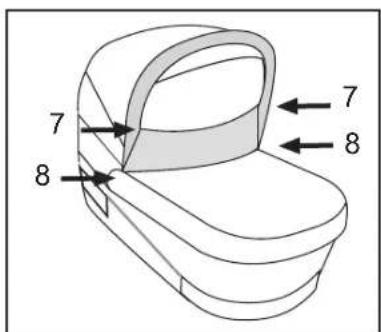

- Tryk forlæderet fast på kalechen (7) og kalechefæstet (8) på hver side.

VIGTIGT

- Kalechen kan ikke slåes ned med påsat forlæderklap.

Montering og brug af City Bag

(Tilbehør til Nitro City, købes separat)

6

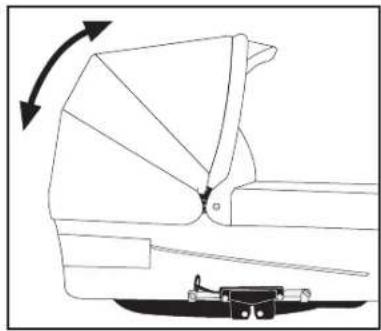

- Juster kalechen til den ønskede position ved at trække forsigtigt fremad/tilbage i forkanten til den ønskede position.

VIGTIGT

• Løft aldrig overdelen i kalechen.
- Løft aldrig vognen i overdelen, mens den er fastspændt på stellet.
• Løft KUN ved at tage fat i stellet.
- Vognen er leveret med kalechen og denne skal altid være monteret på vognen under brug.

7

Fastgørelse af overdelen

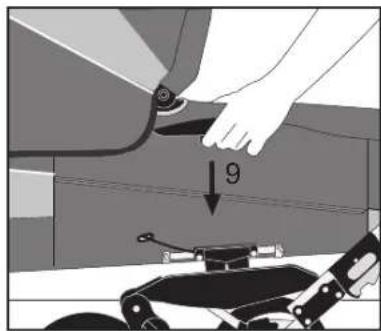

- Brems vognen. Løft vognen i håndtaget og styr overdelen ned i beslaget på hver side af stellet. Pres på overfladen (9), så den låser sig fast.

ADVARSEL

• Der må aldrig være børn i vognen, når den slåes op/ned.
• Hold stadig fast i bærehåndtagene, indtil overdelen er ordentlig på plads.
• Dette trin er meget VIGTIGT. Kontroller altid inden du anvender vognen, at overdelen er korrekt fastlåst på stellet.

8

Overdelen tages af vognen

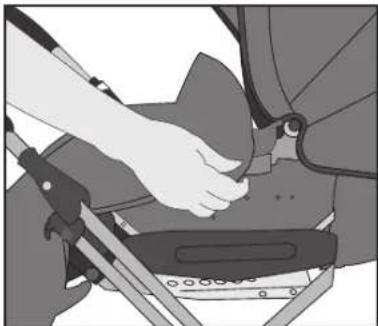

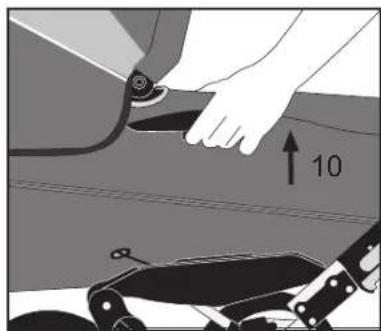

- Brems vognen. Tag fat i EasyFix beslaget på hver side og klem håndtagene sammen (10) i begge sider samtidig. Når de ikke kan klemmes mere sammen, løftes op i overdelen og denne kan tagsaf.

BEMÆRK! Det er vigtigt, at der løftes lige op og at EasyFix håndtagene holdes sammenklemt i begge sider samtidig.

Brug af regnslag

• Regnslaget monteres ved at trække det ud over kalechen og barnevognsoverdelen. Kontroller at regnslaget er åbent ved kalech-eåbningen.
• Brug altid regnslag ved regn eller snevejr. Er vognen våd inden regnslaget monteres, forsøg hvis det er muligt at tørre den af først.
• Lad regnslaget tørre ordentlig inden det lægges tilbage i posen.
• Tag altid regnslaget af vognen efter brug for at undgå kondens mellem regnslaget og vagnen, hvilket kan medfører at vognen bliver muggen eller jordslået.

Pleje og vedligehold

Almindelige Plejeråd

• Udsæt aldrig vognen for stærkt sollys gennem længere tid.
• Anvend altid regnslag ved regn- eller snevejr.
• Opbevar aldrig vognen på kolde og fugtige steder.
• Tør altid stellet af hvis det har været ude i fugtigt vejr. Sørg også for at vognen er tør ved opbevaring.
• Vask og tør stellet af inden du stiller den ind, hvis du har været nær havet eller kørt på saltede veje og fortove.
• Vær forsigtig ved transport og opbevaring. Pulverlakerede stel, selv af højeste kvalitet, er mere ømtålelige end forkromede ditto.

Regelmæssig eftersyn

• Rengør regelmæssigt stel og vognens metaldele – aftør dem og smør alle led og nitter. Stel, fælge og eger på alle hjul skal med jævne mellemrum afvaskes i varmt vand og aftørres med en tør klud. Derefter påføres et tyndt lag syrefri olie. Dette bør gøres 1-2 gange om måneden. Hvis vognen anvendes i vintervejr, bør rengøring finde sted mindst én gang om ugen. Manglende rengøring vil medføre rustdannelser.
  Vigtig! Pulverlakerede understel og lakerede hjul må absolut ikke behandles med Chrom pudsemiddel, da dette vil påvirke farven.
• Smør aksler, hvis vognen har nylon lejer (ikke lukkede kuglelejer), og affjedring hver måned. (Tør akslerne af inden du smører dem.) Dette skal gøres oftere hvis du går ture på grusveje, stranden eller saltede veje. Smør med syrefri fedt.
• For at opnå optimale køreegenskaber og undgå punkteringer skal lufttrykket være korrekt. Kontroller derfor lufttrykket med jævne mellemrum. Behøver du pumpe hjulene bruger du en luftpumpe med adapter for bil. For lufttrykket se mærkningen på dækket.

Kontroller at:

• alle stellåse fungerer korrekt.
• alle nitter, skruer og møtrikker sidder fast og er intakte.
• ingen plastdele er skadede.
• alle hjulbøsninger er i god stand.
• alle velcrobånd sidder ordentligt fast.
• alle trykknapper sidder ordentligt fast.
• alle elastikker stadig har sin elasticitet.
• sikkerhedsbøjle på stellet er intakt og kan bevæge sig frit.
• bremser fungerer og at bremsegummi er intakt.
• dæktrykket er korrekt (se mærkningen på dækket: 28 PSI = 1,8 bar; 35 PSI = 2,5 bar)
• Håndtag og bunden af barnevogn-/ lift kasse bør ofte efterses for skader.

OBS

- Tag umiddelbart kontakt med din autoriserede Emmaljunga forhandler for at skaffe en original reservedel hvis nogen del er skadet.

ADVARSEL

- Dækkene kan, ved kontakt med forskellige materialer som Vinyl-gulve eller bløde plastikunderlag, reagere så der kan opstå misfarvning af gulvet. Læg derfor noget mellem dækkene og gulvet hvis vognen skal opbevares på følsomme gulvtyper gennem længere tid.

• I parkeringsbremsen findes der bevægelige dele, som jævnligt skal vedligeholdes for at fungere korrekt.
• For at parkeringsbremsen fungerer korrekt, sørg for at den altid er vel smurt. Afrens omgående sand, sne, is eller skidt fra de bevægelige dele på parkeringsbremsen.
• Anvend et silikone eller oliebaseret smøremiddel og smør parkeringsbremsen. Smør akselpinde og bremsepinde mindst en gang om måneden. Smør også låsen på hjulene med samme interval.
• Hvis du anvender din Emmaljunga vogn på f.eks. strand eller andre beskidte, våde områder, så skal parkeringsbremsen vedligeholdes oftere. Udfør ovenstående pleje efter behov.

Pleje og vedligehold

Vaskeråd

- Kaleche:

Tag kalechen af og slå den op. Tør kalechens inderside (foret) med lunkent vand. Anvend en mild sæbeopløsning. Dryptør kalechen i opslået stand. Duo Combi: Kalechens aftagelige dele vaskes efter ovenstående fremgangsmåde.

- Betræk og 5-punktsele:

Afmonter betrækket og udtag træpladen i ryg og sæde. Håndvask betrækket i lunkent vand. Anvend en mild sæbeopløsning. Rengør nøje. Dryptør betrækket. Aftør 5-punktsselens nylonbånd og plastdetaljer med en fugtig klud. Ingen håndvask. Sørg for at selen er tør inden du monterer betrækket igen.

- Frontbøjlebetræk:

Afmonter frontbøjlebetrækket fra frontbøjlen. Håndvask i lunkent vand. Anvend en mild sæbeopløsning til at vaske frontbøjlebetrækkets yderside. Händter indersiden (non-wovenmateriale) varsomt. Dryptørres.

- Madras:

Eksklusivemadrassen består af et kombineret fiberfyld og polyeterfyld.

Vi anbefaler håndvask og dryptørring. Madrassen kan også vaskes i vaskemaskinen på 40 grader, men så skal du huske at forme fiberfyldet efter vask. Vi går opmærksom på at polyetermadrassen ikke indeholder blegemidler og derfor er eller kan madrassen blive gul.

• Overdelens forlæder:

Håndvask i lunkent vand. Anvend mild sæbeopløsning. Rengør nøje. Dryptørres.

• Overdel:

Aftag kaleche, forlæder, hovedbeskyttelse og madras. Aftør stoffet indvendigt og udvendigt med en opvre- det klud. Ingen håndvask. Tør overdelen i opslået stand. Sørg for at bunden ikke bliver våd.

∅vrig information

• Strygning: Ved strygning skal alle stofdele beskyttes med en klud af 100% ren bomuld, som placeres mellem strygejern og stof. Til stoffets yderside (100 % polyester) og foret (65 % bomuld, 35 % polyester) anvendes middelvarmt strygejern (110°C).
• Se til at alting er tørt inden du monterer vognen på ny. Kontroller alle syninger og kanter på overdelens underside og ryglænslomme.
• Du kan imprægnere stoffet på ny med f.eks. Scotchgard™ efter vask. Gør altid dette inden du monterer vognen på ny.

ADVARSEL

- Lad ikke barnet være i barnevognen under de første 24 timer efter imprægnering.

Eftermontering efter vask:

ADVARSEL

- Kontroller altid at du monterer vognen korrekt efter anvisningerne i denne brugsanvisning. Kontroller at overdelen og fodstøtten er i korrekt position inden du monterer vognen og anvender den på ny.

VIGTIGT

Vaskeråd for Letherette stof

- Vogne i Letherette kunstlæder må ikke vaskes efter ovenstående anvisninger. Letherette stoffer må kun vaskes med få dråber opvaskemiddel og tørres af med en våd klud, tørres i rumtemperatur.

Emmaljunga

Service dokumentation

Din barnevogn behøver regelmæssig pleje og eftersyn. Vi anbefaler at du regelmæssigt får udført service på vognen og følger de foreslåede serviceintervaller, eftersom de er en forudsætning for at opretholde kvaliteten og mindske slidtage.

Kontakt altid en autoriseret Emmaljunga forhandler for at få udført servicen. Efter hver gennemført service eftersyn får du et service dokument over hvad der er kontrolleret og eventuelt udbedret, samt et stempel i service bogen at servicen er udført.

Inden vognen er leveret fra fabrikken har den gennemgået nøje kontrol og test. Yderligere er vognen kontrolleret inden den er udleveret til dig, for at sikre at den opfylder alle sikkerheds- og kvalitetskrav. Udover den regelmæssige service udført af din forhandler, er det meget vigtigt at du selv kontrollerer og plejer din vogn. Læs mere om dette i afsnittet Pleje og vedligeholdelse.

Stel nummer

Leverance kontrol

0

1. Kontroller at det rigtige er leveret.

□ 1 stk. Klapvognsoverdel med 5-punktssele
□ 1 sæt Polstring til sele
□ 1 stk. Sammenklappet stel med varekurv
□ 2 stk. Hjul 300 mm
□ 2 stk. Svirvelhjul
□ 1 stk. Regnslag
□ 1 stk. Brugsanvisning
□ 1 stk. Kaleche
□ 1 stk. Klapvogns betræk
□ 1 stk. Stof til fodstøtte
□ 1 stk. Frontbøjlestof

□ Kontroller at stellåsene fungerer på begge sider.
□ Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.
□ Kontroller at klapvognsdelen/barnevognskassen klikker i stellet og låser på begge sidder.
□ Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.
□ Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.
□ Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet
□ Kontroller at man kan juster ryggen i alle fire positioner.
□ Kontroller at fodstøtten kan justeres og låser i de to positioner.

3. Hjul og bremse.

□ Smør aksel enderne.
☐ Monter hjulene og vær sikker på at hjulene låser på plads.
□ Kontroller at parkeringsbremsen låser i begge baghjul.

4. Overordnet kontrol af vognen.

□ Kontroller at alle nitter, skruer og møtrikker er sikkert fastgjort.
□ Kontroller at alle trykknapper og lynlåse på sæde-betrækket og varekurven er korrekt og sikkert fastgjort.
□ Vær sikker på at der ikke er andre synlige uregelmæssigheder på stel, sædebetræk, varekurv og hjul.

Emmaljunga

Serviceprotokoll

General Service

6 mdr 12 mdr 24 mdr 36 mdr

Stellet / Klapvognsdelen /

Kontroller sikkerhedsbøjlen / sikkerhedsknappernes funktion. Det gøres ved at prøve at slå vognen sammen og kontroller at sikkerhedsbøjlen / sikkerhedsknapperne forhindre sammenklapning.

Kontroller at klapvognsdelen / barnevognskassen klikker i stellet og låser på begge sidder.

Kontroller at sikkerhedsselen på klapvognsdelen virker. Det gøres ved at spænde selen fast og åbne den.

Kontroller styrreguleringen ved at juster eller trække styret op eller ned. Styret skal låse i de respektive indstillinger.

Kontroller den justerbare bag/siddedelshældnings 3 forskellige indstillinger på begge sidder af stellet

Kontroller at man kan juster ryggen i alle fire positioner.

Kontroller at fodbrættet kan justeres og låser i to positioner.

Hjul og bremse

Kontroller at du kan tage hjulene af og at de låser på akslen.

Kontroller at alle nitter- og skruehoveder ser korrekt ud.

Kontroller for eventuelle øvrige synbare afvigelser på stel, stof, varukurv og hjul.

Smøring

Rengør og smør hjul, aksler, stellåsen, fodbræt og sikkerhedshagen.

øvrige noteringer (yderliggere udførte justeringer eller udbyttede dele)

Innhold

Kapittel Kapittel gjelder for følgende produkter:

Eskens innhold 103 Nitro City & City Carrycot

Emmaljunga Originaltilbehør 103 Nitro City & City Carrycot

Emmaljunga Originaltilbehør

ADVARSEL Dette produktet er ikke beregnet for jogging, skating/inlines.

ADVARSEL Bruk ikke en madrass som er tykkere en 45mm.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Transporter ikke flere barn eller vesker enn det vognen er beregnet for.

ADVARSEL Skill skulder og hoftesele fra hverandre när de ikke er i bruk.

ADVARSEL Bruk ikke bagen etter at barnet kan sitte selvstendig.

ADVARSEL Brük eller parker ikke vognen nær åpen ild eller andre varme kilder som feks. varmeovner.

ADVARSEL Bruk aldri bagen på et stativ.

ADVARSEL! Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

- Kalesjen skal alltid være montert når vognen er i bruk og krokene skal alltid være festet..

11

- Juster ikke kalesjen med fottrekket festet.

Bruk av regntrekk

- Om ikke framhjulene på en vogn med svingbare framhjul ikke er i låst posisjon må du aldri trekke den etter deg. Vognen kan svinge selv og kan medføre en sikkerhetsrisiko om man ikke er forsiktig og oppmerksom.

Juster ikke kalesjen med fottrekket festet.

VIKTIG

- Løft aldri i bagen ved å holde i bagen. - Løft aldri i sportsvognsdelen när den er montert på understellet.

7

• Sittedelstrekk og 5-punktssele:

12 måneders kontroll

12

Dato, stempel, kundens navn, signatur;

24 måneders kontroll

24

Dato, stempel, kundens navn, signatur;

36 måneders kontroll

36

Dato, stempel, kundens navn, signatur;

Emmaljunga

Leveringskontroll

Brugsanvisning for Nitro City © 2011 Emmaljunga Barnvagnsfabrik AB Alle rettigheder forbeholdt Med forbehold for ændringer

Emmaljunga Danmark Banegårdsgade 16, DK-8300 Odder DANMARK

Internet: www.emmaljunga.se
