KÄYTTÖOHJE Virgola Touch NRS FALMEC
FI -Kiininitys hyllyyn (4). Takana olevien kiinittimien (5) kiininitys.

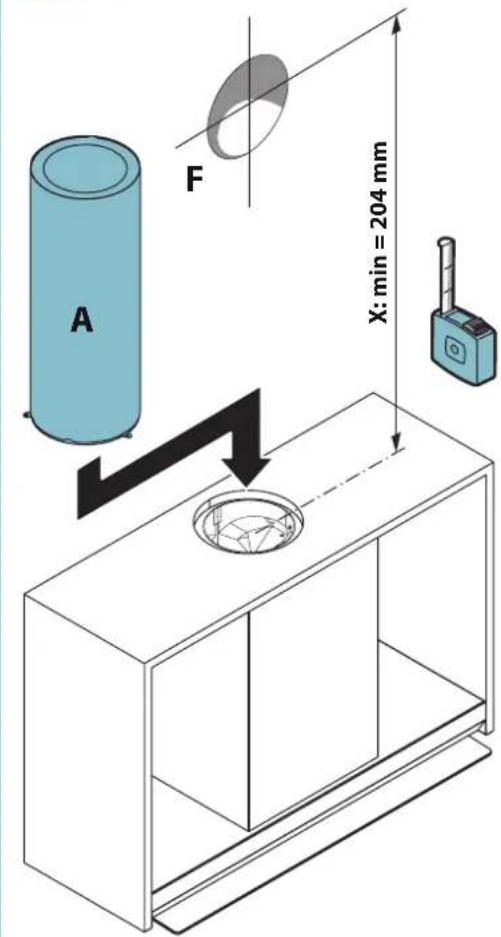

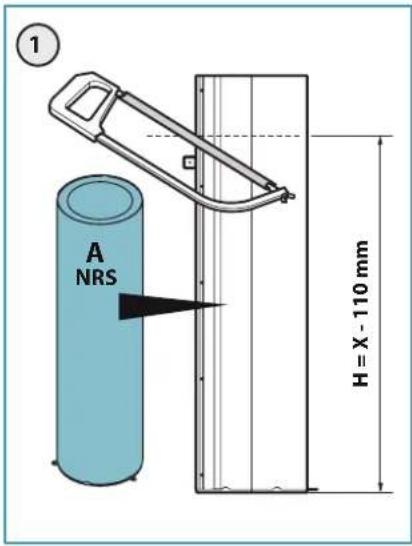

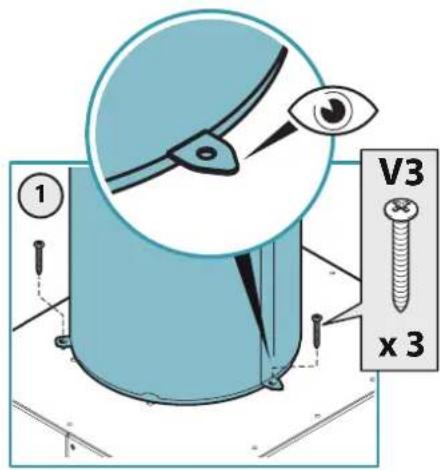

FI-NRS-putken kiinnitys
NO - Feste av NRS-ror
9
10a
10b

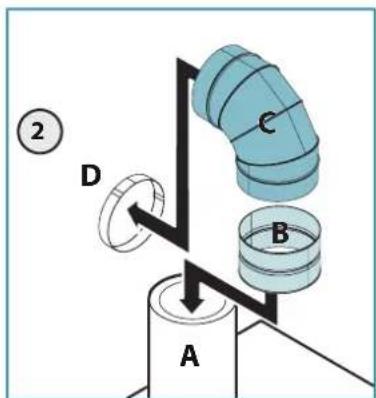

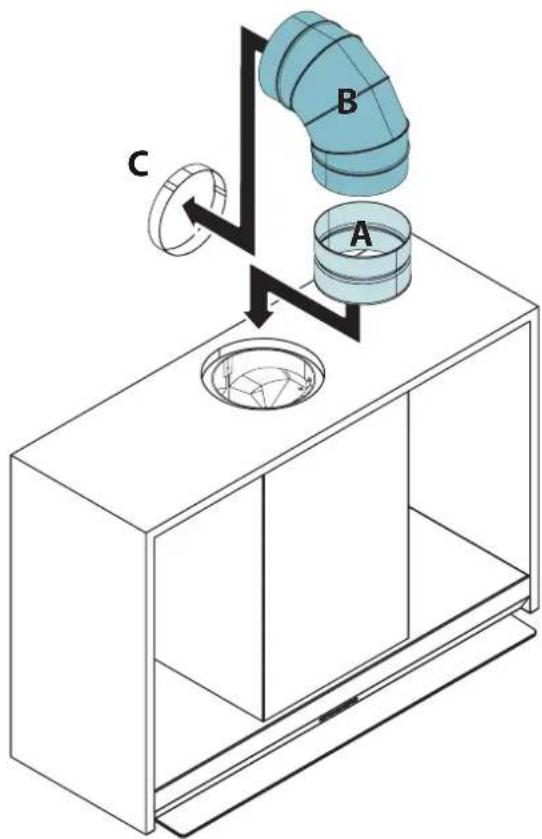

FI - Poistoputken liitanta.
NO - Montasje av skorstein.
11
OPTIONAL
IT - Installazione filtro carbone-zeolite (opzionale)
EN - Installing the carbon-zeolite filter (optional)
DE - Installation des Kohlenstof-Zeolith-Filter (Option)
FR - Installation duiltre charbon-zeolite (en option)
Asennustyöt on annettava asiantuntevien ja pätevien asentajien tehtäväksi, tämän oppaan ohjeiden mukaisesti ja noudattaen
voimassa olevia märäyksiä.
Jos virtajohto tai muut osat ovat vauroituneet, liesituuletinta El saa kayttä: irrota liesituuletin verkkovirrasta ja ota yhteyttä jalleenmyyjaan tai maahantuojan asiakspalveluun.
Alä muokkaa laitteiston sahköisä, mekaanisia ja toiminnallisia rakenteita.
Alä yritā suorittaa korjauksia tai vaihtoja yksin:
epapätevien ja asia tuntemattomien henkilöiden suorittamat korjaukset voivat aiheuttaa vahinkoja,vakaviakin, omaisuudelle ja/tai henkilöille, mikä ei kuulu valmistajan takuun piirin.
VAROITUKSET ASENTAJALLE
TEKNINENT TURVALLISUUS
Ennen liesituulettimen asentamista on tarkistettava, etta kaikki sen osat ovat ehjiä ja toimivia:Jos vikoja ilmenee, aljatka asenja ota yhteyttä jalleenmyyjän.
Jos esteettisä vikoja ilmenee, liesituuletinta El saa asentaa; aseta se takaisin alkuperäseen pakkaukseensa ja ota yhteyttä jalleenmyyjään.
Asennuksen jälkeen tehtyja steettisten vikojen reklamaatioita ei oteta vastaan.
Käytä asennuksen aikana aina henkilonsuojaimia (esim. turvakenkä) ja toimi huolellisesti ja oikeaoppi-sesti.
Kuvun mukana toimitettavaa kiinntyssarjaa (ruuvit, kiinntystulpat) voidaan kaytttaa vain muuratuille seinille: jos kupu on asennettava seinalle, joka on tehty muusta materialista, ota kayttoon muut kiinntyjarjestelmat ottaen huomioon seinan cantavuus ja kuvun paino (osoitetu sivulla 2).
Ota huomioon, etta asennus muilla kuin toimitetuilla kiinnitysjärjestelmillä voi aiheuttaa sahkoön ja mekaaniseenkestävyteen liittyviä riskejä.
Ala asenna liesituuletinta ulkotiloihin tai altista sita il-mastollisille tekijöille (sade, tuuli, jne...).
SAHKOTURVALLISUUS
Sahköjarjestelmän, johon kupo tullaan liittämaän, on oltava märäysten mukainen ja varustetu maadoituktella käyttoamaan
turvamaaraysten mukaisesti; sen on myos oltava Eurooppalaisten radiohairinnan estoa koskevien märäysten mukainen.
Ennen liesituulettimen asennusta tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisallä sijaitsevassa kyltissä annettua arvoa.
Sahkoliitantaan kaytettavan pistorasian on oltava helppopäasyisesspaikassa laitteiston asennuksen jälkeen: jos nain ei ole, helppopäasyiselle paikalle on assetettava yleiskatkaisija liesituulettimen virrankatkaisua varten tarpeen vaatiessa.
Vain pateva sahkomies saa suorittaa tarvittavia muutoksia kuvun sahkjärestelmäan.
Poistoputken suojan kiinnitysruuvin maksimitipuus (valmistajan toimittama) on 13mm . Näista ohjeista poikkeavien ruuvien käytäminen voi aiheuttaa sahkoön liittyviä riskeja.
Jos laitteessa ilmenee toimintahairiöita, alä yritā selvittä ongelmaa yksin, vaan ota yhteyttä jalleenmyjään tai maahantuojan asiakaspalveluun.
Kytke liesituulettimen asennuksen aikana virta pois irrottamalla sahkjoho tai kytkemallä pääkatkaisija pois päältä.
SAVUN POISTON TURVALLISUUS
Alä yhdistā laitetta palamisesta muodostu-vien savujen poistoputkiin (esim. lammityslaitteet, takat, jne.)
Varmista ennen liesituulettimen asennusta, etta kaikkia voimassa olevia savujen ulkotiloihin poistoa koskevia märäyksiä on noudatetu.
Poikkeukset Australia ja Uusi-Seelanti:
Liesituulettimet ja muut keittion hovrynpoistimet voivat vaikuttaa Haitallisesti kaasua tai muita polttoaineita (mukaan lukien muissa tiloissa olevat) polttavien laitteiden turvalliseen toimintaan palamiskaasujentakaisinvirtauksen takia. Namä kaasut voivat johtaa hiilimonoksidimyrktykseen. Liesituulettimen tai muun keittion hovrynpoistimen asennuksen jälkeen patevan henkilön on testattava savukaasulaitteiden toiminta sen varmistamiseksi, etta palamiskaasuja ei paase virtaamaan takaisin.
Nämä varoitukset on laadittu teidän ja muiden paikalla oleskelevien turvallisuuden takaamiseksi, minkä vuoksi pyydämme, etta luette huolellisesti tämän oppaan kaikilta osiltaan ennen laitteen käyttoa, tai ennen sen puhdistustoimenpiteita. Valmistaja ei vastaa ihmisille, esineille tai kotieläimille suoraan tai epasurasti aiheutuvista mahdollisista vahingoista, jotka johtuvat tassā ohjekirjassa annettujen ohjeiden noudattamatta jattämisetä.
On erittäin tärkeä, etta tämä ohjekirja sailyte
tään yhdessä laitteen kanssa tulevaa käyttoä var-ten.
Jos laitteisto myydaan tai annetaan toiselle henkilolle, varmista etta myos ohjekirja toimitetaan sen mukana niin, etta uusi kayttajaa saa tietoa liesituulettimen kaytostaa ja sita koskevista varoituksista.
Ruostumattomasta teräksesta valmistetun liesituulettimen asennuksen jälkeen se on välttamatta puhdistettava suojaliiman jaanteista ja mahdollisista rasva- tai oljyhtahroista, jotka voivat vahingoittaa lopulliseti liesituulettimen pintaa, elle niitta poisteta. Tata toimenpidettä varten valmistaja susosittee käytettäväksi toimituksen mukana tulevia liinoja, jotka ovat myös ostettavissa myohemmin.
Käytä alkuperäisia varaosia.
KÄYTTOTARKOITUS
Laitteisto on tarkoitetti vain ja ainoastaan kotitalouksien ruoan kypsennyksesta aiheutuvien savujen poistoon imun kautta, ei ammattikayttoon: kaikki tastä poikkeava kayttö on kiellettya, voi aiheuttaa vahinkoa henkilollle, omaisuudelle ja kotielämille, sekä vapauttaa valmistajan kaikessta vastuusta.
Yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistinvarainen tai henkinen kyky on rajoittunut, tai joilla ei ole riittävasti kokemusta ja/tai tietoa, voivat käytäa laitetta valvonnan alaisina, tai kun he ovat saaneet ohjeet laitteen turvalliseen käyttoön ja ymmäräneet sihen liittyvat vaarat.
Lapset eivat saa leikkia laitteella. Kayttajan vastuulla olevia puhdistus- ja huoltotoimia ei saa antaa lasten tehtavaksi ilman valvontaa.
VAROITUKSET KÄYTTOA JA PUHDISTUSTAVARTEN
Ennen minkään puhdistus- tai huoltotoi-menpiteen suorittamista, kytke virta pois irrottamalla sahköjohto tai kytkemälla paakatkaisija pois paälta.
Alä kaytä liesituuletinta koskeilla käsillä tai avojaloin. Kun laitetta ei kayteta, tarkista aina, etta kaikkii sahköiset osat (valot, imujärestelma) on sammutetu.
Mahdollisten liesituuulettimeen sijoitettujen tai ripustettujen esineiden (jos olemassa) kokonaispino eisaa ylitttä 1,5 kg:aa.
Tarkkaile rasvakeittimiä kayton aikana: kuumentunut oljy voi sytty palamaan.
Alä sytytä avotulta kuvun alle.
Alä valmista ruokia avotulella kuvun alla.
Alä koskaan käytä liesituuletinta ilman metallisia rasvasuodattimia; muuten rasva ja lika pääsee laitteistoon vaarantaen sen toiminnan.
Liesituulettimen käsitetvät osat voivat olla kuumia käytettaessä yhdessä keittolaitteiden kanssa.
Alä puhdista liesituulettimen osia, kun ne ovat vielkuumia.
Jos puhdistus ei tapahdu tämän ohjekirjan ohjeiden mukaisesti ja tassā ilmoitetuilla tuotteilla, tulipaloriski on mahdollinen.
Kytke yleiskatkaisija pois paalta, kun laitteistoa ei kayteta pidempiin aikoihin.
Jos käytössä on samanaikaisesti muita kaasulla tai muilla poltoaineilla toimivia laitteita (lammityslaitteet, takat, uunit jne.), huolehdi tarvittavasta tuuletuksesta tilassa, jossa imu tapahtuu, voimassa olevien märäysten mukaisesti.
ASENNUS
osa on tarkoitetu vain patevalle henkilostolle
Ennen liesituulettimen asentamista, lue huolellisesti luku "TURVALLISUUSOHJEET JA VAROITUKSET".
Laitteen tekniset tiedot on annettu tarroissa, jotka sjaitsevat liesituulettimen si sall.
SIJOITUS
Minimietäisyys keitinlaitteen ylimman kohdan ja liesituulettimen alimman kohdan vaillä on annettu asennusohjeissa.
Yleisesti, kun liesituuletin sijoitetaan kaasulieden ylapuolle, tän etäisyden on olta vähintään 65 cm (25,6"). Tästa huolimatta, EN60335-2-31 tekemän tulkinnan mukaan, keittotason ja kuvun alaosan valinen minimietäisys voidaan laskae asennusohjeissa annettuu korkeuteen.
Jos kaasulla toimivan keittotason kayttoohjeet märittavat suuremmasta etaisyydestä, täm on otettava huomioon asennukssessa.
Aä asenna liesituuleinta ulkotiloihin tai altista sitä ilmastollisille tekijöille (sade, tuuli, jne...).
SAHKOLIITANNAT
osa varattu vain asiantuntevalle henkilostolle)
Ennen kuin teet mitaan toimenpiteita liesituulettimelle, kytke laite irti sahkoverkosta.
Varmista, ettei liesituulettinen sisallä irtoa tai leikkaudu sahkö
jos nain tapahtuu ota yhteytt lahimpaan Huoltopalveluun.
Sahkoliitantöjen tekemista varten, ota yhteyttä asiuntuntevaan henkilösötoön.
Liitannat on tehtav voimassa olevien lakien mukaisesti.
Ennen liesituulettimen yhdistamista sahkoverkkoon, varmista etta:
sahkoverkon jannite vastaa liesituulettimen sisalla sijaitsevassa tietokyltiss aanettua arvoa;
sähkõjarjestelma on märäysten mukainen ja kesta kuoimituksen (katso tek-niset ominaisuudet liesituulettimen sisälä);
- pistoke ja johto eivat saa joutua kosketuksiin yli 70^ lampötilojen kanssa;
viransyottjarestelm on varustetu tehokkaalla ja oikein tehdylmaadoituksella voimassa olevien maaraysten mukaan;
- liitantäpistoke on helppopäasyisessä paikassa liesituulettimen asennuksen jälkeen.
Tapauksissa joissa:
- laitteiden johdoissa e ole pistoketta: kaytetyn pistokkeen on oltava tyyppia "vakio". Johdot on liitettäva seuraavasti: kelta-vihrea maadoitukseen, sininen nollajtoon ja ruskaea vaihejohtoon. Pistoke on yhdistettäva asianmukaiseen turvapistonraiaan.
- kiinteä laitteisto, jota ei ole varustetu virtajohdolla ja pistokkeella, tai muulla laitteella, joka varmistaa erotuksen verkosta, koskettimien avausetässydellah mahdollistaen taydellen katkaisun IlI-yljännitekategorian oloshteissa.
Näden virankatkaisulaitteiden on olta olemassa sahköverkossa asennustakoskevien märäysten mukaisesti.
Keltainen/vihrea majohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamaarakyksien laiminlyonnista.
SAVUN POISTO
LIESITUULETIN ULKOISELLA POISTOPUTKELLA (IMU)
Tassaversiosa savut ja hoyryt johdetaan ulkotilaan poistputken kautta.
Tata varten liesituulettimen ilmanpoistolitos on litettava putkeen, jossa on ulkoinen poistoauko,
Poistoputken ominaisuudet:
- halkaisija ei pienempi kuin kuvun liitos.
- pieni kallistuma alaspain (pudotus) vaakasuorissa osissa, jotta kondenssi ei valuisi takaisin moottoriin.
valtamaton minimimaara mutkia. - välttamätön minimipituus tärinä jiesituulettimen imukvyn laskun välttämiseksi.
Putket on eristettava, jos ne kulkevat kylmien tiloen lapi.
Ulkoilman palautumisen estamiseksi, tulettimessa on vastaventill.
Saksan poikkeus:
kun liesituuleinta ja muulla kuin sahkioll toimivia laitteia kayetadan samanaikai-sesti, tilan negatiivinen paine ei sao ylltaa 4 Pa (4x10-5baia).
LIESITUULETIN SISÄILMAN KIERROLLA (SUODATTAVA)
Tassà versiosa ilma kiertäa seolittisuodattimet (lisāvaruste)
lapi puhdistusta varten ja takaisin sisäilmaan.
Tarkista etta seolittisuodattimet on asennettu kupuun, jos nain ei ole asenna ne asennusohjeiden mukaisesti:
Tassa versiosa vastaventtili ei saa olla asennettuna: poista venttili, jos se on asennettuna moottorin ilmanpoistolitokseen.
ASENNUSOHJEET
osa on tarkoitetu vain patevalle henkilostolle
HUOMIO: Varmista, etta kaappiin pääsee etukautta.
Liesituuletin on mahdollista asentaa eri kokoonpanoilla. Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkenetuissa kohdissa noudata kuitenkin sita koskevan asennuksen vaiheita.
TOIMINTA
LIESITUULETTIMEN KAYNNISTÄMINEN
Käynnistä liesituuletin vahintän minuutti ennen kypsentämisen aloittamista savujen ja hóryjén johtamiseksi kohti imuripinta. Kypsentamisen jälkeen jata tuuletin paaille, kunnes kaiki hóryt ja Hajut on imetty táysin: ajastin-toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minutuin paahan.
NOPEUDEN VALINTA
I-nopeus: pitä ilman puhtaana matalalla energiankulutuksella. II-nopeus: normaali käyttilila.
III-nopeus: voimakkaiden hajufen ja hóryjen tapauksessa. IV-nopeus: hajufen ja hóryjen nopeaan poistamiseen.
Ymparistovaikututen vahentamiseksi suositellaan asettamaan aina vahimmaisnopeus, joka soveltu vaaditulle imuteholle.
SUODATTIMIEN PESU-JA VAIHTOVÄLIT
Metallsuodattimet on pestav30 kayttotunnin valein. Lisatietoja varten katso luku "HUOLTO".
KOSKETUSNÄPPÄIMISTÖ
| ON/OFF Moottorin käynnistys/sammutus ja Nop1 | |
| Aktivointi Nopeus 2 | |
| Aktivointi Nopeus 3 | |
| Aktivointi Nopeus 4 vain muutamaksi minuutiki, sen jälkeen aktivoituuj nopeus 3. | |
| Valon sytytys / sammutus Lyhyt sykäys: valon sytyttäminen ja sammuttaminen Pitkä sykäys: valosävyn vaihto vällä 2700K-5600K | |
| AJASTIN (Vilkkuva led-valo) Automaattinen sammutus 15 min jälkeen. Toiminto kytkeytyy pois päälä (led-valo sammunut), jos: -Moottori sammutetaan (näppäin -Nopeutta muutetaan. |
Jos nappaimisto on tysin passivinen, ennen kuin otat yhteyttaknekniseen asiakastukeen, katkaise laitteen virransyott
tilapäisesti (noin 5 s), mahdollisesti päkatkaisijan kautta, sen normalaithoiminnan palauttamiseksi. Jos täm ei tehoa, ota yhteyttä tek-niseen tukeen.
HUOLTO
Ennen minkään puhdistus- tai huoltotoimenpiteen suorittamista, kytke virta pois irrottamalla sahköjohto tai kytkemälla pääkatkaisija pois päältä.
Alä kaytā pesuaineita, jotka sisälṭavat hankaavia, happamia tai syövytta vià aineita, tai hankaavia liinoja.
Saannollinen huolto varmistaa tehokkuuden ja hyvan toiminnan ajan kuluessa. Erityisesti on huomicitava rasvanpoistosuodattimet: toistva suodattimien ja niden tukirakenteiden puhdistus varmistaa, etei kupuun keräanny helposti syttyvära vasaa.
ULKOPINTOJEN PUHDISTUS
Suosittelemme puhdistamaan liesituulettimen ulkopinnat vahintaan 15 pa-vän valein, jotta välät öjyisten ja rasvaisten ainesten tarttumisen sen pintaan. Harjastusa ruostumattomasta teräksesta valmistetun kuvun puhdistamiseksi val-mistaja suosittee kayttämän "Magic Steel" liinoja.
Vailtoehtoisesti, ja kaikkien muiden pintojen tapaukssessa, puhdistus tehdään käytämälä kosteaa liinaa, jota on kastettu hieman neutraallin nestemäseen pesuaineeneen tai mahdollisesti laitteen mukana toimitetun pesuaineen kanssa.
Paata puhistus huolellisella huuhtelulla ja kuivauksella kayttäen pehmeita li-noja.
Alä käytä likaa vetta painikkeiden ja valaistuslaitteiden lahellä valttäksesi kosueden paasyä elektronisiin osin.
Lasipaneelit saa puhdistaa vain erityisila, ei syovytavillai tai hankaavilla puhdistusaineella ja pehmea liinaa kayttäen.
Valmistaja ei vastaa naiden ohjeiden noudattamatta jattamisetä.
SISAPINTOJEN PUHDISTAMINEN
Sahkooia tai moottoriin liittyva osia liesituulettimen sisallai saa puhistaa nesteillai tai liuottimilla.
Katso edellinen kappale sisäisten metalliosien puhdistusta varten.
METALLISERT RASVANPOISTOSUODATTIMET
Suosittelemme pesemaaan metallisudattimet usein (vahintaan kerran kuukaudessa) jattamalla ne likoamaan kiehuvaan veteen ja astianpesuaineeseen noin yhdeksi tunniksi, valtaien niiden taittamista.
Alä kaytä syövytävi, happamia tai emäksiisipesuaineita.
Huuhtele ne huoellisesti ja odota niiden taydellsta kuivumista ennen takaisin asennusta.
Pesu pesukoneessa on sallitua, mutta voi aiheutta tummentumia suodattim en materiaalille: taman ongelman poistamiseksi on kaytettava pesua alhaisissa lampotiloissa (enintaan 60^) ilman pesuaineita.
Katso asennusohjeet metallisten rasvanpoistosuodattimien imotusta ja asetustavariten.
HIILI-JA SEOLIITTISUODATTIMET (LISAVARUSTE)
Suodattimien kaytioan ja regeneroinnin osalta katso suodattimien pakkauksen mukana toimitetur erityisohjeet.
Odota suodattinen jahtymista ennen kuin se asennetaan takaisin.
Rakenne metallia
Jos KACL.960-aktiivihilisuodatin (muovirakenne) on asennettu vaarin, sita ei saa pestä tai regeneroida, vaan se on vaihettava.Sita ei missaanimessaa laittaa uunlin.
VALAISTUS
Liesituuletin on varustetu normalikaytossa erittain tehokkaila, vahan kulrtavila ja kestavilla led-valaisimilla.
Vikatapauksissa ota yhteytä jalleenmyyjän tai valtuutettuun asiakspalveluun korjausta varten.
HAVITTÄMINEN KAYTON LOPUTTUA
Hallussasi olevan laitteen symboli rastila yli vedetysta jateastiasta tarkoitta, etta laite on WEEE-tee eti "Sahko-ja elektronilkaliteromu", ja nain olen sita el saa havittaa sekajatteen (eli"normaalin kotita
lousjatteen" mukana), vaan se on kasiteltava erikseen kierratsta varten, tai se voidaan erikoiskasittella, jotta mahdolliset ymparistolle vahingollset aineet voidaan poista ja havittaa turvallisesti ja sen uudelieenkaytettav raaka-aineet saadaan talteen. Taman tuoteen oikein tehty havittaminen auttaa arvokkaiden luonnonvaroen sallyttamisessa ja estaa mahdollisia ihmiselle ja ymparistolle aheutuvia negatiivisia vaikutuksia, jotka voivat johtua jatteiden vaarasta havitystava.
Pyydämme ottamaan yhteyttä paikallisin viranomaisin saadaksesi lisaiietoa lahimmastä jatteiden keräyspisteesta. Naiden jatteiden havittamisetsta annettukenkansallisten märäysten laiminlyonti voj johtaa rangaistu sin.
TIETOA HAVITTÄMISESTA EUROOPAN UNIONIN ALUEELLA
WEEE-laitteita koskeva EU-direktiivi on toteutetu eri tavalla jokaisessa EU-maassa, minkä vuksi suosittelemme ennen laitteen havittamista ottamaan yhteytta paikallisiin viranomaisin tai jalleenmyyjaan oikean havittamismenetelman selvittämiseksi.
TIETOA HAVITTÄMISESTA EUROOPAN UNIONIN ULKOPUOLISISSA MAISSA
Rastilla yli vedetyn jasteastian symboli koskee vain Europan unionia:Jos laite on havitettava muissa maissa, pyydämme ottamaan yhteyta paikallisiin viranomaisin tal jalleenmyyjän oikean havittamismenetelman selvittamiseksi.
HUOMIO!
Valmistaja pidattä oikeuden tehdä mitä tahansa mutuktosia laitteistoille miloin tahansa, ilman ennakkoiMoitusta. Täm an oppaan tulostaminen, kantaminen ja kopioiminen on salittua vain valmistajan valtuutuksaella.
Tekniset tiedot, graafiset esitykset ja tarkennukset tassoppaassa on tarkoitetu vain tiedoksi ja niita el saa julkista.
Oppaan alkuperäiskieli on italia, valmistaja ei ota vastuuta mahdollisista kirjoitusai kännösvirheista.
