KÄYTTÖOHJE 7903E Hazet

① Yleisiä tietoja / Turvallisuusohjeet 103.... 105

② Käyttöohje 106.... 111

Mittaus 106.... 106

Yksiköt 107 107

Klick-valikko 107 107

Tavoite-valikko 108.... 108

Versio / malli 108.... 108

Konfiguraatio-valikko 109.... 109

Nollaus 109.... 109

Aktiivinen alkaen -säätö 110.... 110

Ohjearvonäyttö 110 110

Laitteen käyttö 111.... 111

USB-liitäntä 111 111

③ Tekniset tiedot 112.... 112

7903E (1,5 - 30Nm)

7901E (10 - 350Nm)

7902E (50 - 1100Nm)

④ Huolto / kalibrointi 113.... 114

Korjaus 113.... 113

Puhdistus / säilytys 113 113

Hävittäminen 114 114

Palvelunumero / Yhteystiedot 114 114

1. Hae sopiva pinta ja asento laitteen asennusta varten.

2. Poraa kaksi kiinnitysreikää momenttitestereille 7903E (1,5 - 30Nm):

soveltuu M6-kiinnityselementeilla, M6-lieriöruu-veille, lujuusluokka vähintään 8.8. Suositeltava kiristysmomentti 7,3–8,4 Nm.

7901E (10 – 350 Nm) / 7902E (50 – 1100 Nm): soveltuu M10-kiinnityselementeille, M10-lieriö-ruuveille, lujuusluokka vähintään 12.9. Suositeltava kiristysmomentti 35–40 Nm.

1. Kun mukana toimitettu virtalaite on liitetty, laite on käyttövalmis noin 12 sekunnin kuluttua.

• Varmista, että asennuspinta kantaa ja pitää laitteen, kun käytetään maksimini-mellismomenttia.
• Käytä vain mukana toimitettua verk- kolaitetta.
• Älä käytä momenttia, joka on suurempi kuin momenttitesterin maksiminimellismomentti.

Momenttitesterit on tarkoitettu vain manuaalisesti käytettävien momenttityökalujen testaamiseen.

Momenttitesterin määräysten mukaiseen käyttöön kuuluu tämän käyttöoppaan kaikkien turvallisuusohjeiden ja tietojen huomioiminen. Siten varmistetaan pitkä käyttöaika ja häiriötön toiminta.

Säilytä käyttöopas momenttitesterin lähellä.

Huomioi kaikki turvallisuusohjeet, varoi- tukset ja käyttöohjeet, joilla varmistetaan laitteen turvallinen ja häiriötön toiminta ja vältetään välittömät vaarat.

2. Symbolien selitys

Huomio: Kiinnitä erityinen huomio näihin symboleihin!

LUE KÄYTTÖOPAS!

Omistajan on noudatettava käyttöopasta ja opastettava kaikki käyttäjät käyttöoppaan mukaisesti.

HUOMAUTUS!

Tällä symbolilla merkitään käsittelyä helpottava ohjeet.

VAROITUS!

Tällä symbolille merkitään tärkeät kuvaukset, vaaralliset olosuhteet, turvallisuusvaarat ja -ohjeet.

HUOMIO!

Tällä symbolilla merkitään ohjeet, joiden noudattamattomuudesta seuraa vaurioi-ta, toimintavirheitä ja/tai laitteen toimi-mattomuus.

VAIN AMMATTIHENKILÖIDEN KÄYTTÖÖN!

Laitteen käyttö vaatii erityisiä tietoja. Siksi vain ammattihenkilöt saavat käyttää sitä. Jos kouluttamattomat henkilöt käytävät sitä, seurauksena voi olla loukkaantuminen tai laitteen tuhoutuminen.

1. Turvallisuusohjeet:

- Laitteen käyttö ja korjaaminen edellyttää eritystä ammattiosaamista ja / tai sopivaa koulutusta.

- Laite on rakennettu suunnittelu-- ja valmistusajankohtana voimassa olevien, hyväksyttyjen tekniikan sääntöjen mukaan ja on turvallinen käyttää. Laitteesta voi kuitenkin aiheutua vaaroja, jos kouluttamattomat henkilöt käyttävät sitä asiattomasti tai määräysten vastaisesti. Jokaisen laitteella työskentelevän tai laitetta käsittelevän henkilön on siksi luettava käyttöopas ennen käyttöä ja ymmärrettävä sen sisältö.

- Säilytä käyttöopas aina laitteen lähellä. Jos käytöopas on hävinnyt tai on käyttökelvoton, käänny laitteen myyjän tai HAZET-WERKin puoleen.

- Käytä vain teknisesti moitteetonta laitetta. Jos laite ei toimi moitteettomasti, se on poistettava käytöstä ja tarkastettava.

- Huomioi kaikki laitteen turvallisuusohjeet, varoitukset ja toimintaohjeet, ja pidä lukukelpoisina. Uusi vioittuneet merkinnät, kilvet tai tarrat sekä näytön suojukset heti.

- Käyttöoppaan työturvallisuusohjeiden lisäksi on huomioitava laitteen käyttöä koskevat yleiset turvallisuus-, tapaturmantorjunta- ja ympäristön-suojelumääräykset.

- Pidä turvalaitteet aina esteettömästi käytettävinä, ja tarkasta ne säännöllisesti.

2. Määräysten mukainen käyttö

Käyttöturvallisuus on mahdollista varmistaa vain, jos laitetta käytetään sille suunniteltuun käyttötarkoitukseen käyttöoppaan mukaisesti. Kaikki muu kuin määräysten

mukainen käyttö ja / tai muu käyttö on kielletty ja katsotaan väärinkäytöksi.

Käytettäessä ja huollettaessa on noudatettava voimassa olevia määräyksiä.

HAZET-momenttitesterin asiaton käyttö, turvallisuusohjeiden huomiotta jättäminen tai ylikuormitus voi johtaa vääriin mittaustuloksiin ja / tai laitteet rikkoutumiseen, ja siten kuolemaan, vakaviin vammoihin ja esinevahinkoihin.

Älä muuta laitetta. Momenttitesterin kaikki muutokset ja lisäasennukset on turvallisuussyistä kielletty. Suojuksia ja / tai kotelon osia ei saa poistaa. Älä käytä laitettava, jos jokin suojus puuttuu tai kaikki turvalaitteet eivät ole paikoillaan ja moitteettomassa kunnossa.

Suurinta sallittua momenttia ei saa ylittää. Ilmoitettuja raja-arvoja, säätöarvoja ja säätöalueita on ehdottomasti noudatettava.

Valmistaja ja / tai tämän valtuutetut edustajat eivät vastaa vaurioista, jotka ovat seurausta asiattomasta käytöstä. Vastuu päättyy heti, jos laitetta muutetaan ja / tai käytetään määräysten vastaisesti. Omistaja vastaa yksin kaikista määräysten vastaisesta käytöstä aiheutuvista vaurioista.

3. Laitteesta aiheutuvat vaarat

Momenttitesterin toimivuus on tarkastettava aina ennen käyttöä. Jos tarkastuksessa todetaan, että laite ei ole toimintakuntoinen

tai siinä on vaurioita, laitetta ei saa käyttää. Jos laite ei ole täysin toimintakuntoinen, mutta sitä käytetään silti, seurauksena voi olla huomattavia ruumiinvammoja ja esinevahinkoja.

• Elektroniset momenttitesterit ovat kalibroituja mittavälineitä, joita on käsiteltävä vastaavasti. Vältä mekaanisia, kemiallisia tai termisiä vaikutuksia, jotka ylittävät määräysten mukaisen käytön kuormituksen.
• Elektroninen momenttitesteri on suojattava sateelta, kosteudelta ja nesteiltä. Estä vieraiden kappaleiden tunkeutuminen sisään ja peitä käyttämättömät liitännät. Äärimmäiset olosuhteet, esimerkiksi pakkanen, helle tai ilmankosteus, voivat vaikuttaa mitta-arvoihin ja mittaustuloksiin. Momenttitesteri voi vaurioitua tai tuhoutua.
• Kuljeta momenttitesteri laukussaan ja estä putoami- nen kuljetuksen aikana. Vältä äkkinäisiä mekaanisia vaikutuksia, esim. kovia iskuja tai putoamista. Laitteen elektroniset komponentit voivat vaurioitua.

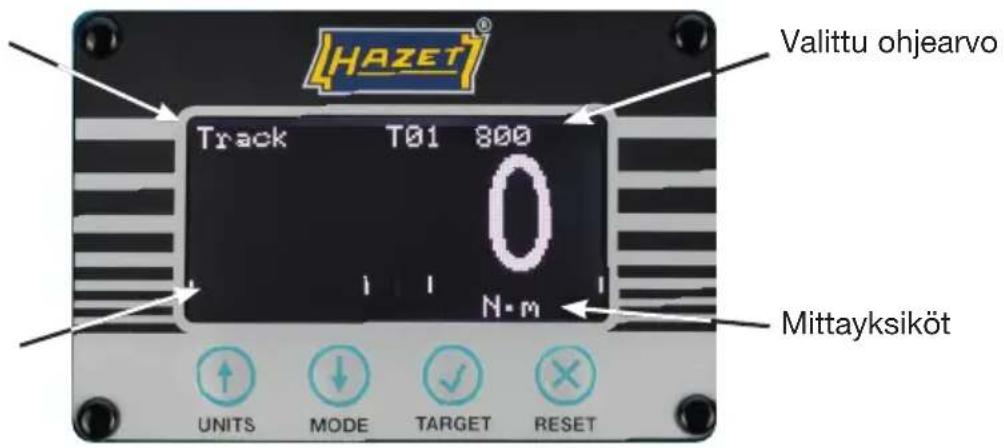

Mittaus

Käyttötila

Ohjearvorivi

Valittu ohjearvo Track T01 800 N·m Mittayksiköt UNITS MODE TARGET RESET

UNITS

Lyhyt painallus muuttaa mittayksiköt

(Nm, lbf.ft ja lbf.in jne.)

Pitkä painallus

Aktivoi tai deaktivoi yksiköt valikosta YKSIKÖT (Paina ja pidä painettuna)

Lyhyt painallus muuttaa valittua ohjearvoa

(T01 XXX.X, T02 XXX.X jne.) Yksiköt muutetaan automaattisesti ohjearvoyksiköiksi.

HUOMAUTUS:

T-- ---- tarkoittaa, että ohjearvoa ei ole asetettu

Pitkä painallus

Käytä ohjearvojen muok-kaamiseen TAVOITE-valikkoa (Paina ja pidä painettuna)

MODE

Lyhyt painallus muuttaa käyttötapaa

(Track, Klick ja Dial)*

Pitkä painallus

Käytä KLICK-valikkoa Klicktilan asetusten muuttamiseen (Paina ja pidä painettuna)

Lyhyt painallus nollaa mitatun huippuarvon

Track-tilassa (ja Klick-tilassa, kun manuaalinen nollaus valittu)

Nollaa mitta-arvon

Track-tilassa mittausaro < 4 % maksimiarvosta. Klick- ja Dial-tilassa mittausaro < 1 % maksimiarvosta.

* Track = Mukava liikkuva mittaustulos / näyttöarvo (ilman tietojen tallentamista)

Klick = Automaattinen keskeytyskohdan tunnistus (First Peak)

Dial = Huippuarvomittaus (Final Peak)

② Käyttöohje

Yksiköt

Yksiköt
Nm √	lbf.ft
dNm ×	lbf.in
cNm ×	ft.lb
kgf m ×	in.lb
kgf cm ×	ozf.in
gf m ×	in.oz

Aktivoitavien tai deaktivoitavien yksiköiden valinta

Aktivoi tai deaktivoi (√tai ×)

Tallenna ja lopeta valitse-malla ja paina

Keskeytä (lopeta tallenta-matta muutoksia)

HUOMAUTUS:

Aktivoivat yksiköt ovat mallikohtaisia - katso tekniset tiedot.

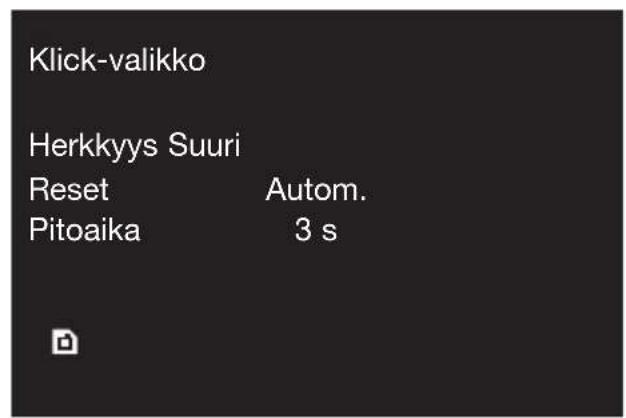

Klick-valikko

Klick-valikko Herkkyys Suuri Reset Autom. Pitoaika 3 s

Valitse valikon kohta (esim. Herkkyys)

Vahvista valinta

Muuta asetusta (esim. suuri > keski)

Vahvista asetus

Asetusvaihtoehdot

Herkkyys: Suuri / Keski / Pieni Reset: Autom. / Manuaalinen Pitoaika: 1 s / 2 s / 3 s

Tallenna ja lopeta valitse-malla ja paina

Keskeytä (lopeta tallenta-matta muutoksia)

Tavoite-valikko

Tavoite valikko

# 01

Yksikkö Nm

Arvo 200.0

±% 03

Asetusvaihtoehdot

# (ohjearvon nro): 01 - 15

Yksiköt: Nm/lbf.ft/jne.

Arvo: 0 tai 2 -

100 % kapasiteetti (esim. 7.0 - 350.0)

± % (toleranssi): 1 - 15%

Muuta asetusta (esim. Nm > lbf ft)

Vahvista asetus

Tallenna ja lopeta valitse-malla ja paina

Keskeytä (lopeta tallenta-matta muutoksia)

OHJE:

• Kun haluat muuttaa ohjearvoa, voit nopeuttaa muutosta pitämällä painikkeita painettuna
• Jos muutat yksikön, ohjearvo muuttuu vastaavasti
• Jos asetat ohjearvoksi "0", se deaktivoituu eikä ole valittavissa Mittaussivulla

Versio-sivu

Malli

P/N 43525

S/N 123456

S/W 1.1.0

Pidä Mittaus-sivun painettuna, kun haluat avata versiosivun

Versio-sivun sisältö:

Malli

P/N (osanumero)

S/N (sarjanumero)

S/W (ohjelmiston versionumero)

Palaa Mittaus-sivulle painamalla

② Käyttöohje

Konfiguraatio valikko

Konfig. valikko

Kieli

LCD kontrasti 160

LCD kääntö √

Nolla

Signaali √

Aktiiv. alk. 02.0%

Asetusvaihtoehdot

Kieli: en / fr / de / it / da / es / fi / sv / no / pt

LCD kontrasti 1 - 255 (vakio 160)

LCD kääntö: Käänteine (√) tai ei käänteinen (×)

Nollaatallennetun nolla-arvon, katso alempana.

Signaali:Aktivoi(√) tai deaktivoi (×)

Aktiiv. alk.: 2,0 -- 40,0 % (vakio 2,0%)

Pidä Mittaus-sivun painettuna, kun haluat avata versiosivun.

Avaa sitten Konfiguraatio-valikko painamalla

Tallenna ja lopeta valitse-malla ja paina

Keskeytä (lopeta tallenta-matta muutoksia)

Nollaus

Laite on nollattava vain, kun momenttitesterin nollaus Track-tilassa ei ole aktivoitu. Momenttianturi voi tällöin ylikuormittua.

Jos mitta-arvo on epävakaa, momenttitesteri on korjattava. Momenttitesterin kalibrointia uudelleen suositellaan mahdollisimman pian nollauksen jälkeen.

Varmista, että laitteeseen ei kohdistu momenttia, ja irrota kaikki työkalut vääntiöstä, kun nollaat laitteen.

Aktiiv. alk.

Prosenttiarvo laitteen maksiminimellisarvosta, josta Klick- tai Dual-tila alkaa mitata huip-puarvoja.

Ohjearvonäyttö

Kun tavoitearvo valitaan, momenttitesteri näyttää kolmella ei tavalla, onko mitta-arvo liian pieni, toleranssirajoissa tai liian suuri.

1. Tekstin väri: pieni = keltainen; toleranssirajoissa = vihreä; suuri = punainen
2. Ohjearvosymbolit: pieni = ▼; toleranssirajoissa = √; suuri = ▲
3. Ohjearvorivi

Esimerkki

Ohjearvoksi 1 (T01) asetettu 200,0 Nm ± 3 % (194,0 - 206,0 Nm); tilaksi asetettu Klick

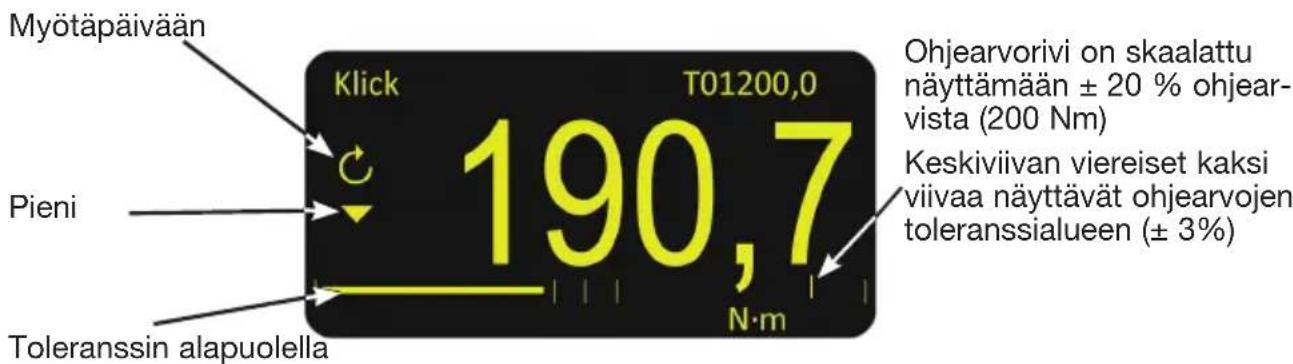

Ensimmäinen mittaus: 190,7 Nm (arvo liian pieni)

Myötäpäivään Klick T01200,0 Pieni 190,7 Ohjearvorivi on skaalattu näyttämään ± 20 % ohjearvista (200 Nm) Keskiviivan viereiset kaksi viivaa näyttävät ohjearvojen toleranssialueen (± 3%) Toleranssin alapuolella N·m

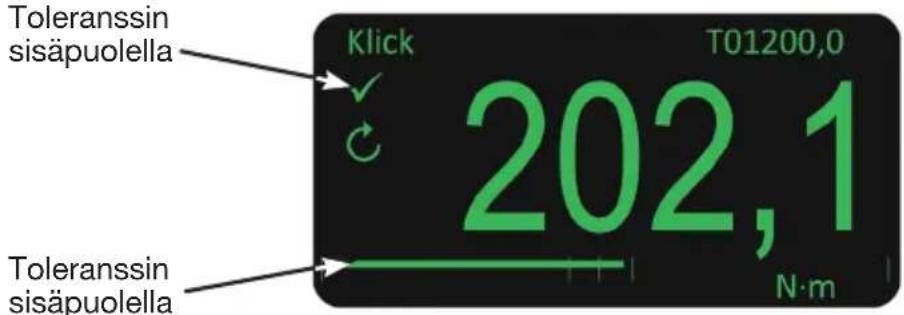

Toinen mittaus: 202,1 Nm (arvo toleranssirajoissa)

Toleranssin sisäpuolella Klick T01200,0 202,1 N·m Toleranssin sisäpuolella

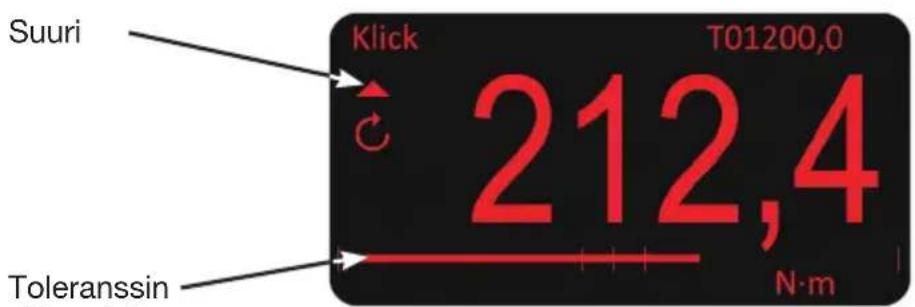

Kolmas mittaus: 212,4 Nm (arvo liian suuri)

Suuri Klick T01200,0 212,4 Toleranssin N·m

Laitteen käyttö

1. Valitse käyttötapa
2. Valitse ohjearvo
3. Valitse yksikkö
4. Kiinnitä momenttiruuviväännin / -avain vääntiöön ja työskentele haluttuun suuntaan
5. Irrota momenttiruuviväännin / -avain vääntiöstä ja nollaa näyttö (tarvittaessa) RESET-painikkeella
6. Kiinnitä momenttiruuviväännin / -avain vääntiöön ja työskentele haluttuun suuntaan

USB-liitäntä

USB-liitäntä syöttää virran momenttitesteriin. Laite voidaan myös yhdistää mukana toimitetulla USB-kaapelilla tietokoneeseen tiedonsiirtoa varten.

Liitä momenttitesteri tietokoneeseen, jolloin laitehallintaan ilmestyy virtuaalinen Comportti. Com-portti on valittava ja konfiguroitava momenttiarvojen näyttämiseen käytettävän ohjelman mukaan.

Mitatut momentit lähetetään tietokoneeseen, kun RESET-painiketta painetaan jossain tilassa ja huippuarvo nollataan (joko manuaalisesti RESET-painikkeella Dial- tai Klick-tilassa tai kun automaattinen nollaus laukeaa Klick-tilassa).

HUOMATUS: järjestelmän vaatimukset:

Momenttitesteriin lukemiseen käytettävässä tietokoneessa tulee käyttöjärjestelmä Windows 10 (tai uudempi) ja sovellus HAZET Torque-Testing.

TEKNISET TIEDOT

Näyttö: 128 x 64 Pixel RGB taustavalaistu LCD

Näytön päivitysnopeus: 5 mittausarvoa sekunnissa (5 Hz)

Tarkkuus: 4 merkkipaikkaa

Nollakatkaisu: Ei

Tarkkuus: Katso kalibrointitodistus (nim. ± 1 % mittausarvosta)

Mittayksiköt: Käytettävät yksiköt riippuvat momenttitesteristä

Nm

dNm

cNm

kgf·m

kgf·cm

gf·m

lbf.ft

lbf.in

ft.lb

in.lb

ozf.in

in.oz

1,5 - 30 Nm

√

√

√

√

√

√

√

√

√

√

√

√

10 - 350 Nm

√

√

√

√

√

√

√

√

50 - 1100 Nm

√

√

√

√

√

√

Pitoaika auto-nollaus: 1, 2 tai 3 sekuntia (säädettävä)

AC-verkkolaite: 90–264 V AC / 47–63 Hz tulo (maailma)

Sisältää vaihdettavan pistokkeen

Energiatehokkuusluokka VI

Käyttölämpötila-alue: 0 °C - + 50 °C

Säilytyslämpötila: -20 °C - +70 °C

Suhteellinen ilmankosteus, kork.: 85 % suhteellinen ilmankosteus 30 °C lämpötilassa

Ympäristö: IP 40, suljetut tilat

vähän kuormittavassa teollisuusympäristössä

Maksimikiertokuormittuma käytössä: 120 % nimelliskiertokuormittumasta

Kotelon materiaalit/rakenne: Pulveripinnoitettu alumiinikotelo

Mittausakseli jaloterästä

Sähkömagneettinen yhteensopivuus: Kehitetty EN 61326-1 mukaisesti.

Pienjännitedirektiivi: Kehitetty EN 61010-1 mukaisesti.

TRANSIENTTIYLIJÄNNITTEET

YLIJÄNNITEKATEGORIAAN II asti

HUOMAUTUS:

Oikeus teknisiin muutoksiin pidätetään

Huolto / kalibrointi:

Elektroninen momenttitesteri on tarkastettava ja kalibroitava säännöllisesti. Valmistajan suorittamaa uudelleenkalibrointia suositellaan pitkäaikaisen käytön jälkeen. Elektroniset momenttitesterit ovat mittausvälineitä. Mittausvälineet on tarkastettava laatujohdon mää- räämin välein sopivilla mittauslaitteilla ja tarvittaessa säädettävä. Tarkastusten väli riippuu käytön määrästä. Suosittelemme tarkastus noin 5000 mittauksen jälkeen tai viimeistään vuoden kuluttua.

HAZETilla on vastaavat tarkastuslaitteet. Tarkastettavaksi lähetetyt HAZET-momenttitesterit palautetaan tarkastuksen ja mahdollisesti tarvittavan säädön kalibroinitodistuksineen. Deutscher Kalibrierdienst (DKD) valvoo jatkuvasti HAZETin käyttämiä momenttitarkastuslaitteita ja kalibroi tai säätää ne tarvittaessa. Siten varmistetaan tarvittava kompetenssi ja HAZET-työkalujen laatu.

Voit toimittaa elektronisen momenttitesterin myös myyjän kautta HAZET-WERKille tarkastettavaksi ja kalibroitavaksi. Tarjoamme momenttitesterin testausvälineiden valvontapalvelun. Katso HAZET-työkalukäsikirja tai internetissä: www.hazet.de

Korjaus:

Teetä huollot ja korjaukset aina ammattihenkilöillä. Käänny HAZET-Servicen puoleen. Laitteessa saa käyttää vain alkuperäisosia. Väärät tai vialliset varaosat voivat johtaa vaurioihin, virhetoimintoihin tai laitteen toimimattomuuteen.

Hyväksymättömien varaosien käyttö kumoaa valmistajan tai tämän edustajan, myyjän ja edustajan kaikki takuu-, huolto-, vahingonkorvaus- ja vastuuvelvollisuudet.

Laite ei sisällä huollettavia mekaanisia ja elektronisia osia.

Älä poista etusuojusta. Sisäisiä rakenteita ei tarvitsee korjata tai huoltaa.

Puhdistus / säilytys:

Momenttitesterin puhdistus- ja säilytys:

- Puhdista momenttitesteri vain kuivalla rievulla.

- Suojaa nesteiltä ja / tai aggressiivisilta aineilta.

- Estä putoaminen.

- Säilytä kuivassa ja pölyttömässä paikassa.

- Älä säilytä ulkona.

- Estä luvaton käyttö.

- Varastointilämpötila - 20 °C - + 70 °C.

- Suhteellinen ilman kosteus maks. 85 % 30 °C lämpötilassa

Hävittäminen:

Puhdista hävitettävä elektroninen momenttitesteri työturvallisuus- ja ympäristönsuojelumääräysten mukaisesti.

Toimita osat hyötykäyttöön. Toimita elektroniset osat lain määräysten ja ympäristönsuojelumääräysten sekä voimassa olevien jätemääräysten mukaisesti esim. vastaanottopisteseen tai hyötyjäteasemalle. Romuta jäljelle jääneet metallit. HAZET arvostaa ympäristönsuojelua. Ympäristön kuormituksen vähentäminen ja ympäristön säilyttäminen ovat aktiviteettiemme keskipisteessä!

Palvelunumero / Yhteystiedot:

Tuote kehitettiin ja testattiin suurten laatuvaatimusten mukaan. Jos sinulla on kysyttävää, huomautettavaa, parannusehdotuksia tai muutostoivomuksia, HAZET ottaa niitä kiitolli-sena vastaan.

Yhteystiedot (Saksa):

Puhelin: +49 (0) 2191 / 792 - 355

Telefax: +49 (0) 2191 / 792-523

E-mail: [e-mail]

Kansainväliset yhteystiedot:

Puhelin: +49 (0) 2191 / 792 - 0

E-mail: [e-mail]
