KÄYTTÖOHJE Dolceclima Air Pro A++ OLIMPIA SPLENDID

Varoitus: tulipalovaara

Advarsel: Fare for brann

2.6.a - Käyttö kosteudenpoistimena ....13
2.6.b - Käyttö lämpöpumppuna

(vain mallille, jossa on kyseinen valmius).....13

3 - LAITTEEN KÄYTTÖ....14

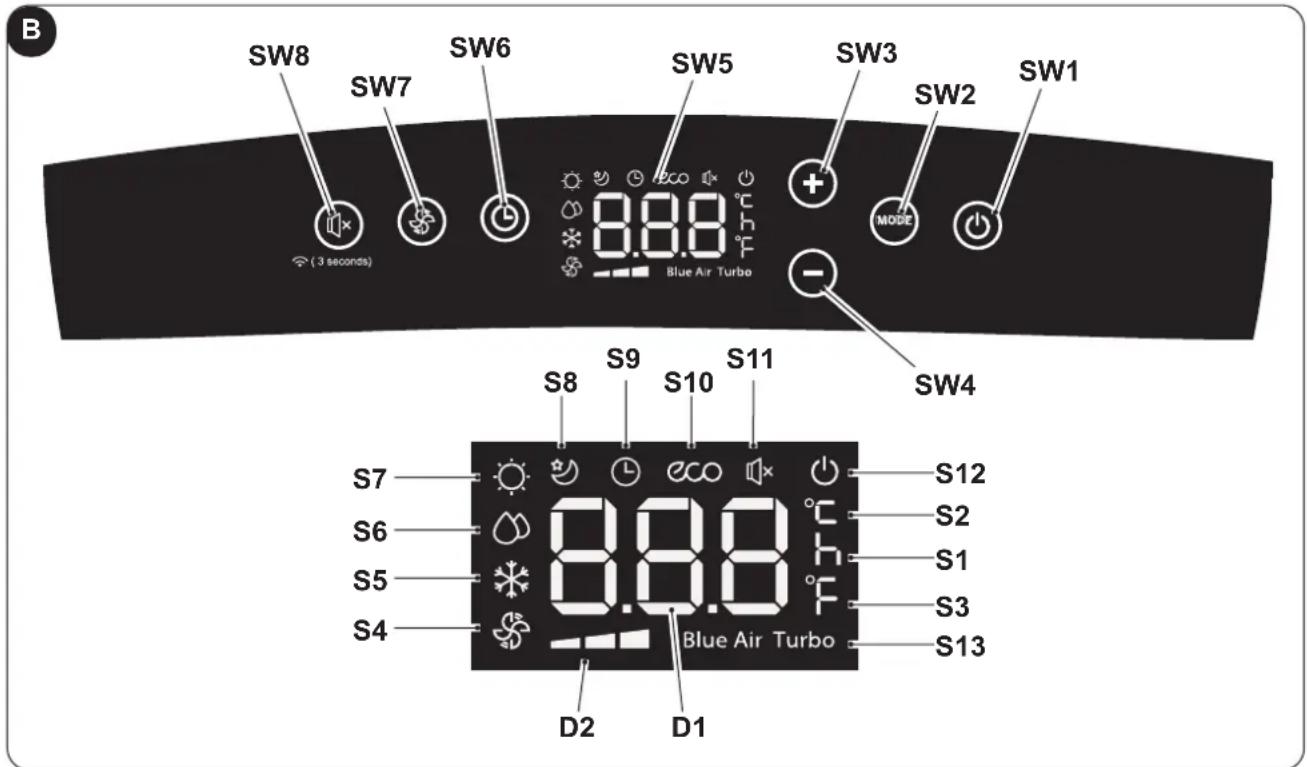

3.1 - SYMBOLIT JA OHJAUSPANEELIN
NÄPPÄIMET....14

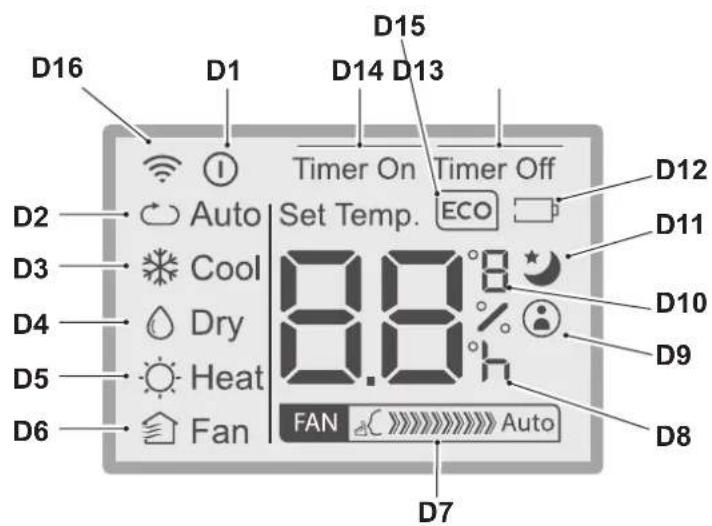

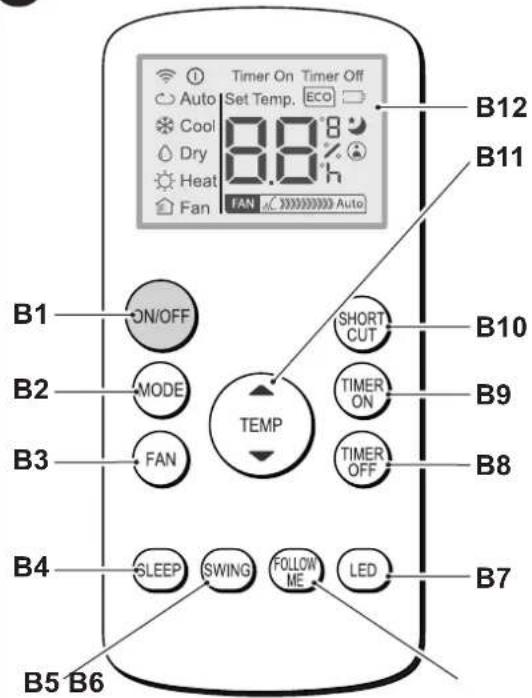

3.2 - KAUKOSÄÄTIMEN NÄPPÄIMET....15

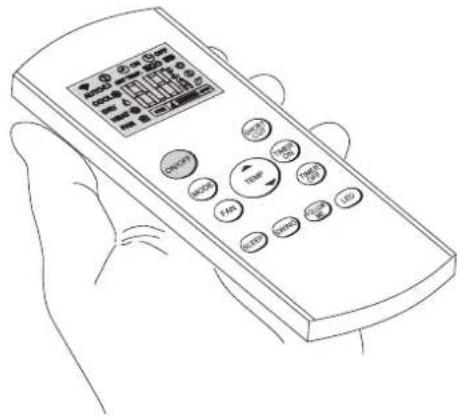

3.3 - KAUKOSÄÄTIMEN KÄYTTÖ....16

3.3.a - Paristojen laitto....16
3.3.b - Paristojen vaihto....16
3.3.c - Kaukosäätimen asento....16

3.4 - LAITTEEN KÄYTTÖ....17

3.4.a - Esitoimenpiteet....17
3.4.b - Laitteen käynnistys/sammutus ....17

3.5 - AUTOMAATTINEN TOIMINTATAPA

(Automaattinen)....17

3.6 - JÄÄHDYTYSTAPA (COOL)....17
3.7 - TURBOJÄÄHDYTYSTAPA....18
3.8 - KOSTEUDENPOISTOTAPA (DRY)......18
3.9 - ILMANVAIHTOTAPA (FAN) 18
3.10 - LÄMMITYSTAPA (HEAT)

(vain mallille jossa lämpöpumppu)....18

3.11 - AJASTIN TOIMINTATAPA 18

3.11.a - Ohjelmoitu käynnistys....19
3.11.b - Ohjelmoitu sammuttaminen .....19

3.12.a - Toiminto SILENT (hiljainen)....19
3.12.b - Toiminto SLEEP 19
3.12.c - Toiminto FOLLOW ME 20
3.12.d - Lämpötilan mittayksikön asettaminen......20
3.12.e - Ilmavirtauksen suuntaus....20
3.12.f - Toiminto Short Cut 20
3.12.g - Automaattinen uudelleenkäynnistys .....20
3.12.h - Wi-Fi 20

4 - HUOLTO JA PUHDISTUS ....21

4.1 - PUHDISTUS....21

4.1.a - Laitteen ja kaukosäätimen puhdistus .....21
4.1.b - Ilmansuodattimien huolto .....21
4.1.c - Ilmansuodattimen puhdistus....21
4.1.d - Imusuodattimen puhdistus .....22
4.1.e - Energiansäästöön liittyviä vinkkejä......22

4.2 - HUOLTO 22

4.2.a - Kondenssiveden tyhjennys....22
4.2.b Virhekoodit....23

Ensinnäkin haluamme kiittää sinua siitä, että valitsit valmistamamme tuotteen.

0.2 - SYMBOLIT

Seuraavassa luvussa esitetyt piirrokset antavat nopeasti ja yksiselitteisesti tietoa, jota tarvitaan laitteen oikeaan ja turvalliseen käyttöön.

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset

	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen asentamista ja/tai käyttöä.
	Ilmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen huoltotoimenpiteitä ja/tai puhdistusta.
	Ilmoittaa, että liitteenä olevissa oppaissa voi olla lisätietoja.
	Osoittaa, että tietoja on saatavilla käyttö- tai asennusoppaassa.
	Osoittaa, että huoltohenkilöstön on käsiteltävä laitetta asennusohjeen mukaisesti.
	Se osoittaa, että laite käyttää syttyvää kylmäainetta. Jos kylmäaine pääsee ulos ja altistuu ulkoiselle syttymislähteelle, on olemassa tulipalon vaara.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, sähköiskun vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä määräyksiä noudattamalla, fyysisten vammojen syntymiseen liittyvä vaara on olemassa.
	Osoittaa asianomaiselle henkilöstölle, että jos kuvattua toimenpidettä ei suoriteta turvallisuusmääräysten mukaisesti, on olemassa palovammojen vaara, joka aiheutuu kosketuksesta korkealämpöisiin komponentteihin.
	Tätä symbolia edeltävät kappaleet sisältävät erittäin tärkeitä tietoja ja määräyksiä, ennen kaikkea mitä turvallisuuteen tulee. Niiden noudattamatta jättäminen voi aiheuttaa:- vaaratekijöitä käyttäjien turvallisuudelle- sopimuksen mukaisen takuun raukeamisen- valmistajayrityksen vastuusta luopumisen.
[Y285]	Merkitse toimet, joita ei missään nimessä saa tehdä.
	Ilmoita asianomaiselle henkilökunnalle, että laitetta ei saa peittää sen ylikuumenemisen estämiseksi.

0.3 - YLEISET VAROITUKSET

SÄHKÖLAITTEITA KÄYTETTÄESSÄ ON AINA NOUDATETTAVA PERUSTURVALLISUUS-TOIMENPITEITÄ TULIPALON, SÄHKÖISKUN JA HENKILÖVAHINKOJEN VAARAN VÄHEN-TÄMISEKSI, MUKAAN LUKIEN SEURAAVAT:

Kompressorin mahdollisten vaurioiden välttämiseksi jokainen käynnistys viivästetään 3 minuutilla viimeisen sammutuksen jälkeen.

Tämä asiakirja on lain mukaan luottamuksellinen, eikä sitä saa jäljentää tai luovuttaa kolmansille osapuolille ilman OLIMPIA SPLENDID -yhtiön nimenomaista lupaa. Laitteita saatetaan päivittää, joten niiden yksityiskohdat voivat poiketa kuvatuista, sanotun kuitenkaan rajoittamatta tämän oppaan tekstien soveltamista.

Lue tämä opas huolellisesti ennen kuin ryhdyt mihinkään toimenpiteeseen (asennus, huolto, käyttö) ja noudata tarkasti yksittäisiä lukuja.

äilytä tätä ohjekirjaa tulevaa tarvetta varten.

1. Kun olet poistanut pakkauksen, varmista laitteen eheys. Pakkaustarvikkeita ei saa jättää lasten ulottuville, sillä ne saattavat aiheuttaa potentiaalisen vaaran.

2. VALMISTAJÄ EIOTA VASTUUTAHENKILÖ-TAIOMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ KIRJASESSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.

3. Valmistaja pidättää oikeuden tehdä malleihinsa milloin tahansa muutoksia, edellyttäen, että tässä käyttöoppaassa kuvatut olennaiset ominaisuudet säilyvät.

1. Tällaisten ilmankuivaimien huoltaminen voi olla vaarallista, koska laitteen sisällä on paineistettua kylmäainekaasua ja jännitteisiä sähkökomponentteja. Siksi kaikki huoltotyöt (suodattimen puhdistusta lukuun ottamatta) saa suorittaa vain valtuutettu ja pätevä henkilökunta.

2. Asennus tässä käyttöohjeessa annettujen varoitusten ulkopuolelle ja käyttö määrättyjen lämpötilarajojen ulkopuolella johtaa takuun raukeamiseen.

3. Käyttäjä voi myös itse suorittaa suodattimen rutiinihuollon ja yleisen ulkoisen puhdistuksen, koska niihin ei liity vaikeita tai vaarallisia toimenpiteitä.

4. Asennuksen ja kaikkien huoltotoimenpiteiden aikana on noudatettava tässä käyttöoppaassa ja laitteen sisälle tai päälle kiinnitetyissä tarroissa mainittuja varotoimenpiteitä sekä kaikkia maalaisjärjen ja asennuspaikalla voimassa olevien turvallisuusmääräysten edellyttämiä varotoimenpiteitä.

1. Käytä osia vaihdettaessa vain alkuperäisiä OLIMPIA SPLENDID -varaosia.

1. Jos laitetta ei käytetä pitkään aikaan tai kukaan ei oleskele ilmastoidussa huoneessa, on suositeltavaa katkaista virransyöttö onnettomuuksien välttämiseksi.

1. Älä käytä laitteen puhdistamiseen nestemäisiä tai syövyttäviä pesuaineita äläkä suihkuta vettä tai muita nesteitä laitteen päälle, sillä ne voivat vahingoittaa muoviosia tai jopa aiheuttaa sähköiskun.

1. Älä päästä laitetta ja kaukosäädintä kastumaan. Saattaa syntyä oikosulku tai tulipalo.

1. Häiriötilanteissa (esim. epänormaali ääni, paha haju, savu, epänormaali lämpötilan nousu, sähkövuoto jne.) sammuta laite välittömästi ja irrota se pistorasiasta.

Korjauksia saavat tehdä vain valmistajan valtuuttamat huoltokeskukset, ja niissä saa käyttää vain alkuperäisiä varaosia. Edellä mainittujen seikkojen noudattamatta jättäminen voi vaarantaa laitteen turvallisuutta.

1. Älä jätä ilmastointilaitetta toimimaan pitkäksi aikaa, jos ilmankosteus on korkea ja ovet tai ikkunat ovat auki.

Kosteus voi tiivistyä ja kastella tai vahingoittaa huonekaluja.

1. Älä irrota verkkopistoketta käytön aikana. Tulipalon tai sähköiskun vaara. lä aseta painavia tai kuumia esineitä laitteen päälle.

2. Varmista ennen laitteen sähköistä kytkemistä, että tyyppikilven tiedot vastaavat sähköverkon tietoja. Pistorasian on oltava maadoitettu. Kyltti (20) sijaitsee laitteen sivuilla (kuva 2).

3. Asenna laite valmistajan ohjeiden mukaisesti. Väärä asennus, josta valmistajaa ei voi pitää vastuussa, saattaa aiheuttaa vahinkoja henkilöille, eläimille tai esineille.

4. Jos pistorasia ja laitteen pistotulppa eivät sovi yhteen, vaihdata pistorasia toiseen sopivaan pistorasiaan ammattitaitoisella henkilökunnalla, joka varmistaa, että pistorasian kaapelin poikkileikkaus on sopiva laitteen ottamalle teholle. Jos niiden käyttö on välttämätöntä, niiden on oltava voimassa olevien turvallisuusstandardien mukaisia, ja niiden virran nimellisarvon (A) on oltava vähintään laitteen enimmäisvirran nimellisarvon suuruinen.

5. Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko-ohjausjärjestelmän avulla.

6. Käytä laitetta aina yksinomaan pystysuorassa asennossa.

7. Älä tuki tulo- ja poistoilmasäleikköjä millään tavalla.

8. Älä työnnä vieraita esineitä ilman sisään- ja ulostulosäleikköihin, sillä on olemassa sähköiskun, tulipalon tai laitteen vaurioitumisen vaara.

9. Älä käytä laitetta:

- märillä tai kosteilla käsillä;

- paljain jaloin.

1. Älä vedä virtajohdosta tai itse laitteesta irrottaaksesi pistokkeen pistorasiasta.

2. Älä käytä laitetta suorassa auringonvalossa tai lähellä lämmönlähteitä, kuten uunia, lämmitintä tai patteria (kuva 3)

3. Älä käytä laitetta kaasulaitteiden läheisyydessä (kuva 3)

4. Aseta laite aina vakaalle, tasaiselle ja vaaitetulle alustalle.

5. Jätä vähintään 30 cm vapaata tilaa laitteen sivuille ja 20 cm taakse ja vähintään 30 cm vapaata tilaa laitteen yläpuolelle (kuva 1).

6. Älä sijoita laitetta pistorasian lähelle (kuva 4).

7. Pistorasiaan on päästävä helposti käsiksi, jotta pistoke on helppo irrottaa hätätilanteessa.

8. Älä käsittele pistoketta, jos kätesi ovat märät.

9. Älä taivuta, taita, vedä tai vahingoita virtajohtoa liikaa.

10. Älä vie virtajohtoa mattojen, peittojen tai kiskojen alle. Sijoita kaapeli kulkemattomille alueille kompastumisen välttämiseksi.

11. Irrota kaapeli pistorasiasta, kun laitetta ei käytetä pitkään aikaan ja/tai kun kukaan ei ole kotona.

12. Älä käytä laitetta erityisen kosteissa tiloissa (kylpyhuone, keittiö jne.).

13. Älä käytä laitetta ulkona tai märillä pinnoilla. Vältä nesteiden läikkymistä laitteen päälle. Älä käytä laitetta pesualtaiden tai vesihanojen lähellä.

14. Älä koskaan upota laitetta veteen tai muihin nesteisiin.

15. Puhdista laite kostealla liinalla; älä käytä hankaavia tuotteita tai materiaaleja. Suodattimen puhdistus, katso asiaankuuluva kohta.
16. Yleisin syy ylikuumenemiseen on pölyn tai nukan kertyminen laitteeseen. Poista nämä kertymät säännöllisesti irrottamalla laite pistorasiasta ja imuroimalla ritilät.
17. Älä käytä laitetta ympäristössä, jossa lämpötila vaihtelee huomattavasti, koska laitteen sisälle voi muodostua kondenssivettä.
18. Asenna laite vähintään 2 metrin päähän muista elektronisista laitteista (TV, radio, tietokone, DVD-soitin jne.) häiriöiden välttämiseksi (kuva 6).
19. Älä käytä laitetta, jos huoneeseen on äskettäin ruiskutettu hyönteismyrkkyä tai jos huoneessa on palavia suitsukkeita, kemikaalihöyryjä tai öljyisiä jäämiä.

20. Älä käytä laitetta ilman suodattimia paikoillaan.

21. Valtuuttamattoman henkilön suorittama purkaminen, korjaaminen tai muuntaminen voi aiheuttaa vakavia vaurioita ja mitätöidä valmistajan takuun.

22. Älä käytä laitetta, jos se hajoaa tai siinä on toimintahäiriöitä, jos kaapeli tai pistoke on vaurioitunut tai jos se on pudonnut tai vahingoittunut millään tavalla. Sammuta laite, irrota se pistorasiasta ja anna ammattitaitoisen henkilön tarkastaa se.

23. Älä pura äläkä tee muutoksia laitteeseen.

24. Laitteen korjaaminen itse on erittäin vaarallista.

25. Jos päätät lopettaa tällaisen laitteen käytön, on suositeltavaa tehdä se toimintakyvyttömäksi katkaisemalla virtajohto, kun olet irrottanut sen pistorasiasta. Lisäksi on suositeltavaa tehdä laitteen osista vaarattomia, erityisesti lapsille, jotka voivat käyttää käytöstä poistettua laitetta leikeissään.

26. Älä käytä sulatuksessa ja laitteen puhdistuksessa muita kuin valmistajan suosittelemia välineitä.

27. Laite on varustettu lämpösuojalla, joka suojaa piirilevyä ylilämpötilan sattuessa.

Jos tämä suojaus käynnistyy, irrota laite pistorasiasta ja odota, että laite on jäähtynyt kokonaan (vähintään 20-30 minuuttia), kytke sitten pistoke takaisin pistorasiaan ja käynnistä laite uudelleen. Jos laite ei käynnisty uudelleen, irrota se pistorasiasta ja ota yhteys huoltoliikkeeseen.

1. Lähetystaajuus: 2412-2472 Mhz

Lähetetty maksimiteho: <20dBm

0.4 - KÄYTTÖTARKOITUS

• Ilmastointilaitetta tulee käyttää ainoastaan kuuman* tai kylmän ilman tuottamiseen tai kosteudenpoistoon (valinnan mukaan), jotta huoneen lämpötila olisi miellyttävä.
• Tämä laite on tarkoitettu yksinomaan kotitalous- tai vastaavaan käyttöön.
• Laitteen vääränlainen käyttö ja ihmisille, omaisuudelle tai eläimille aiheutuneet vahingot vapauttavat OLIMPIA SPLENDIDin kaikesta vastuusta.

0.5 - RISKIALUEET

- Ilmastointilaitteita ei saa asentaa tiloihin, joissa on syttyviä tai räjähdysherkkiä kaasuja, erittäin kosteisiin tiloihin (pesulat, kasvihuoneet jne.) tai tiloihin, joissa on muita laitteita, jotka tuottavat voimakasta lämpöä, tai suolaisen tai rikkipitoisen yeden lähelle.

ÄLÄ käytä kaasua, bensiiniä tai muita syttyviä nesteitä ilmastointilaitteen lähellä. Käytä vain mukana toimitettuja komponentteja (katso kappale 1.1). Muiden kuin vakio-osien käyttö voi aiheuttaa vesivuodon, sähköiskun, tulipalon ja loukkaantumisen tai omaisuusvahingon.

Tätä tuotetta saa käyttää vain tässä käyttöohjeessa annettujen ohjeiden mukaisesti. Muu kuin määritetty käyttö voi aiheuttaa vakavia vammoja. VALMISTAJA EI OTA VASTUUTA HENKILÖ- TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TÄSSÄ OPPAASSA ANNETTUJA MÄÄRÄYKSIÄ EI OLE NOUDATETTU.

* Vain lämpöpumppuversiossa

0.6 - R290-KYLMÄAINEKAASUA KOSKEVAT VAROITUKSET

1. LAITE SISÄLTÄÄ R290-KAASUA (SYTTYVYYSLUOKITUS A3)
2. LAITE ON SÄILYTETTÄVÄ HYVIN ILMASTOIDUSSA TILASSA, JONKA KOKO VASTAA LAITTEEN KÄYTTÖÄ VARTEN MÄÄRITETTYJÄ MITTOJA.
3. LAITE ON ASENNETTAVA, SITÄ ON KÄYTETTÄVÄ JA SÄILYTETTÄVÄ HUONEESSA, JONKA LATTIAPINTA-ALA ON SUUREMPI KUIN KATSO TAULUKKO.

R290-kaasun määrä kilogrammoina (ks. laitteen tiedot sisältävä tarra)	0,180	0,190	0,200	0,210	0,220	0,230	0,240	0,250	0,260
Tilan vähimmäiskoko käyttöä ja varastointia varten ( m^2 )	9	10	10	11	11	12	12	12	13

1. TÄMÄ LAITE SISÄLTÄÄ R290-KYLMÄAINEKAASUN MÄÄRÄN, JOKA VASTAA LAITTEEN TIEDOT SISÄLTÄVÄSSÄ TARRASSA ILMOITETTUA MÄÄRÄÄ.

2. LAITE ON SÄILYTETTÄVÄ TILASSA, JOSSA EI OLE JATKUVASTI TOIMIVIA SYTYTYSLÄHTEITÄ (ESIM. AVOTULI, KAASULAITTEET TAI SÄHKÖLLÄ TOIMIVAT LÄMMITTIMET).

3. Älä puhkaise tai polta sitä.

4. Huomaa, että kylmäaineet voivat olla hajuttomia.

5. R290 on eurooppalaisten ympäristödirektiivien mukainen kylmäainekaasu. Älä tee reikää mihinkään jäähdytysnestekierron osaan.

6. Älä käytä mitään muita kuin valmistajan suosittelemia keinoja sulatusprosessin nopeuttamiseen tai puhdistamiseen.

7. Kun sulatat ja puhdistat laitetta, älä käytä muita kuin valmistajan suosittelemia työkaluja.

8. Jos laite asennetaan, sitä käytetään tai varastoidaan tuulettamattomassa tilassa, tila on suunniteltava siten, että sähkölämmittimistä, uuneista tai muista syttymislähteistä johtuvat kylmääinevuodot estetään.

9. Noudata kansallisia kaasusäädöksiä.

10. Pidä ilmanvaihtoaukot vapaina esteistä.

11. Laite on säilytettävä siten, että vältetään mekaaniset vauriot.

12. Kylmäainepiirissä tai sen sisällä työskentelevillä henkilöillä on oltava voimassa oleva todistus, joka osoittaa heidän pätevyytensä käsitellä kylmäaineita turvallisesti alan tunnustetun arviointieritelmän mukaisesti.

1. Huoltotoimenpiteet on suoritettava ainoastaan laitteen valmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, jotka edellyttävät muun ammattitaitoisen henkilöstön apua, on suoritettava syttyvien kylmäaineiden käyttöön perehtyneen henkilön valvonnassa.

2. SYTTYVIÄ KYLMÄAINEITA SISÄLTÄVIEN LAITTEIDEN KULJETUS

Katso kuljetusmääräykset.

1. LAITTEIDEN MERKITSEMINEN SYMBOLEILLA

Katso paikalliset määräykset.

1. SYTTYVIÄ KYLMÄAINEITA KÄYTTÄVIEN LAITTEIDEN HÄVITTÄMINEN

Katso kansalliset määräykset.

1. LAITTEISTOJEN/LÄITTEIDEN VARASTOINTI

Laitteita on säilytettävä valmistajan ohjeiden mukaisesti.

1. PAKATTUJEN (MYYMÄTTÖMIEN) LAITTEIDEN VARASTOINTI

Pakkaus on tehtävä siten, että pakkauksen sisällä olevan laitteen mekaaninen vaurioituminen ei johda kylmäaineen vuotamiseen.

Yhdessä säilytettävien laitteiden osien enimmäismäärä määräytyy paikallisten määräysten mukaan.

1. HUOLTOON LIITTYVÄÄ TIETOA

a) Alueen tarkastus

Ennen syttyviä kylmäaineita sisältävien järjestelmien käytön aloittamista on tehtävä turvallisuustarkastukset sen varmistamiseksi, että syttymisriski on mahdollisimman pieni. Huomioi seuraavat varotoimenpiteet, kun teet korjauksia kylmäjärjestelmään ennen sen käyttämistä.

b) Työn suorittaminen

Työ on suoritettava valvonnan alaisena, jotta syttyvien kaasujen tai höyryjen esiintymisriski työn aikana on mahdollisimman pieni.

c) Yleinen työalue

Koko huoltohenkilöstölle ja muille työalueella oleville toimijoille on annettava ohjeet suoritettavan työn luonteesta. Vältä työskentelyä ahtaissa tiloissa. Työalueen ympärillä oleva alue on eristettävä. Varmista, että alue on turvallinen valvomalla syttyvää materiaalia.

d) Kylmäaineen läsnäolon tarkistaminen

Alue on tarkastettava sopivalla kylmäaineen ilmaisimella ennen työskentelyä ja sen aikana, jotta varmistetaan, että käyttäjä on tietoinen mahdollisesti syttyvien ilmaseosten olemassaolosta. Varmista, että vuodonilmaisulaitteet soveltuvat käytettäväksi palavien kylmäaineiden kanssa, eli että ne ovat kipinöimättömiä, asianmukaisesti tiivistettyjä tai luonnostaan turvallisia.

e) Palosammuttimien paikallaolo

Jos jäähdytyslaitteisiin tai niihin liittyviin osiin kohdistuu kuumia töitä, käytettävissä on oltava asianmukaiset palontorjuntavälineet. Pidä aina kuiva-aine- tai CO2-sammutinta latausalueen lähellä.

f) Syttyvien lähteiden puuttuminen

Käyttäjä, joka tekee jäähdytysjärjestelmään töitä, joihin liittyy palavaa kylmäainetta sisältävän tai sisältäneen putkiston altistuminen, ei saa käyttää mitään palavaa lähdettä siten, että se voi aiheuttaa tulipalon tai räjähdyksen. Kaikki mahdolliset syttymislähteet, mukaan lukien savukkeiden poltto, on pidettävä riittävän kaukana asennus-, korjaus-, poisto- ja hävittämiskohteesta, jonka aikana syttyvää jäähdytysnestettä voi vapautua ympäröivään tilaan. Ennen töiden aloittamista on laitteen ympärillä oleva alue tutkittava sen varmistamiseksi, ettei siellä ole syttyviä osia tai syttymisvaaraa. Käytä tupakointi kielletty -kylttiä.

g) Tuuletettu alue

Varmista, että asennusalue on ulkona tai riittävästi tuuletettu ennen järjestelmän käynnistämistä tai kuumien töiden suorittamista. Ilmanvaihdon on oltava riittävä koko työn suorittamisen ajan. Ilmanvaihdon on pystyttävä hajottamaan vapautuva kylmäaine turvallisesti ja mieluiten poistamaan se ulkoilmaan.

h) Jäähdytyslaitteiden tarkastukset

Kun sähkökomponentteja vaihdetaan, niiden on oltava käyttökuntoisia ja ilmoitettujen eritelmien mukaisia. Valmistajan huolto- ja kunnossapito-ohjeita on aina noudatettava. Jos epäilyksiä ilmenee, ota yhteyttä valmistajan tekniseen palveluun. Syttyviä kylmäaineita käyttävissä laitteistoissa on tehtävä seuraavat tarkastukset: tarkastettava, että kuormituksen koko vastaa sen tilan mittoja, johon kylmäainetta sisältävät osat on asennettu; että ilmanvaihtojärjestelmä ja tuuletusaukot toimivat asianmukaisesti eikä niitä ole tukittu; jos käytetään kylmäaineipiiriä, tarkastettava, että toissijaisessa piirissä on kylmäainetta; että koneeseen kiinnitetty merkintä on edelleen näkyvissä ja luettavissa. Lukukelvottomat merkinnät ja kyltit on korjattava; jäähdytysputket ja -komponentit on asennettava sellaiseen paikkaan, jossa ne eivät todennäköisesti joudu alttiiksi aineille, jotka voivat syövyttää jäähdytysainetta sisältäviä komponentteja, paitsi jos kyseiset komponentit on valmistettu luonnostaan korroosionkestävästä materiaalista tai ne on suojattu asianmukaisesti korroosiota vastaan.

i) Sähkölaitteiden tarkastukset

Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alustavat turvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos ilmenee vika, joka voi vaarantaa turvallisuuden, älä anna virtapiiriin virtaa, ennen kuin vika on korjattu asianmukaisesti. Käytä sopivaa väliaikaista ratkaisua, jos vikaa ei voida korjata välittömästi, mutta toiminnan jatkaminen on välttämätöntä. Tilanteesta on ilmoitettava laitteen omistajalle, jotta kaikki osapuolet saavat siitä tiedon. Ensimmäisiin turvallisuustarkastuksiin kuuluvat: kondensaattoreiden tyhjentymisen tarkastaminen: tämä tarkastus on suoritettava turvallisessa tilassa kipinöiden välttämiseksi; sen tarkastaminen, että jännitteiset sähkökomponentit ja johdotukset eivät ole alttiina järjestelmää ladattaessa, nollattaessa tai tyhjennettäessä; maadoitusliitännän jatkuvuuden tarkastaminen.

1. TIIVISTETTYJEN OSIEN KORJAAMINEN

a) Tiivistettyjä komponentteja korjattaessa kaikki virtalähteet on kytkettävä irti työstettävästä laitteesta ennen tiivistettyjen suojusten tms. poistamista. Jos on ehdottoman välttämätöntä, että laitteeseen syötetään virtaa korjauksen aikana, kriittisimpään kohtaan on sijoitettava pysyvästi toimiva vuodonilmaisulaite, joka varoittaa käyttäjää mahdollisesta vaaratilanteesta.

b) Kiinnitä erityistä huomiota seuraaviin seikkoihin varmistaaksesi, että suojusta ei muuteta tavalla, joka vaikuttaa turvallisuustasoon työskenneltäessä sähkökomponenttien parissa. Tällaisia ovat esimerkiksi kaapeleiden vaurioituminen, liitäntöjen liiallinen määrä, liitännät, jotka eivät ole alkuperäisten eritelmien mukaisia, tiivisteiden vaurioituminen, kaapeliläpivientien virheellinen asennus jne. Varmista, että laite on kiinnitetty tukevasti. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole huonontuneet siinä määrin, etteivät ne enää pysty estämään syttyvien ilmaseosten pääsyä. Varaosien on oltava valmistajan antamien määrittelyjen mukaisia.

Silikonitiivisteen käyttö voi heikentää joidenkin vuotojen havaitsemisjärjestelmien tehokkuutta. Luonnostaan vaarattomia komponentteja tarvitse eristää ennen niiden käsittelyä.

1. LUONNOSTAAN VAARATTOMIEN KOMPONENTTIEN KORJAUS

Älä kytke piiriin induktiivista tai pysyvää kapasitanssikuormaa varmistamatta, että se ei ylitä käytössä olevan laitteen suurinta sallittua jännitettä ja virtaa. Luonnostaan vaarattomat komponentit ovat ainoita, joita voidaan käyttää jännitteellä syttyvän ilmakehän läsnä ollessa. Testausjärjestelmän on oltava oikealla ampeerivirralla. Vaihda komponentit vain valmistajan määrittämiin varaosiin. Muut kuin ilmoitetut osat voivat aiheuttaa kylmäaineen syttymisen ilmakehässä vuodon jälkeen.

25. JOHDOTUS

Tarkista johtosarja kulumisen, korroosion, liiallisen paineen, tärinän, terävien reunojen tai muiden ympäristövaikutusten varalta. Tarkistettaessa on otettava huomioon myös ikääntymisen vaikutukset tai elementtien, kuten kompressorien tai puhaltimien, aiheuttama jatkuva tärinä.

26. SYTTYVIEN KYLMÄAINEIDEN HAVAÏTSEMINEN

Mahdollisia syttymislähteitä ei saa missään tapauksessa käyttää kylmäainevuotojen havaitsemiseen. Älä käytä häkäliekkiä (tai muita avoliekkiä käyttäviä ilmaisinjärjestelmiä).

27. VUOTOJEN HAVAITSEMISMENETELMÄT

Seuraavia vuotojen havaitsemismenetelmiä pidetään hyväksyttävinä palavia kylmäaineita sisältävissä järjestelmissä. Käytä elektronisia vuotoilmaisimia syttyville kylmäaineille, vaikka niiden herkkyys ei ehkä ole riittävä tai ne on ehkä kalibroitava uudelleen. (Ilmaisinlaitteet on kalibroitava tilassa, joka ei sisällä kylmäainetta.) Varmista, että ilmaisin ei ole mahdollinen syttymislähde ja että se soveltuu käytettävälle kylmäaineelle. Vuodonilmaisulaitteisto on asetettava kylmäaineen LFL-prosenttiosuudelle, ja se on kalibroitava käytetyn kylmäaineen suhteen ja vahvistettava asianmukainen kaasuprosentti (enintään 25 %). Vuodonilmaisunesteitä voidaan käyttää useimpien kylmäaineiden kanssa, mutta klooria sisältävien puhdistusaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkia. Jos epäillään vuotoa, kaikki avotulet on poistettava/sammutettava. Jos kylmäainevuoto havaitaan ja se vaatii hitsausta, ota kaikki kylmäaine talteen järjestelmästä tai eristä se (sulkuventtiilien avulla) järjestelmän osaan, joka on kaukana vuodosta. Hapetonta typpeä (OFN) on siksi päästettävä järjestelmään ennen hitsausprosessia ja sen aikana.

28. POISTO JA TYHJENNYS

Käytä tavanomaisia menettelytapoja, kun työskentelet kylmäainekierronkierron parissa korjauksia tehdessäsi tai muusta syystä. On kuitenkin tärkeää, että parhaita käytäntöjä noudatetaan, koska syttyvyys on otettava huomioon. Noudata seuraavaa menettelyä:

• Poista kylmäaine;
• Puhdista piiri inertillä kaasulla;
• Tyhjennä;
• Puhdista vielä inertillä kaasulla;
• Avaa piiri leikkaamalla tai juottamalla.

Kylmäainemäärä on palautettava asianmukaisiin talteenottopulloihin. Puhdista järjestelmä OFN:Ilä, jotta yksikkö olisi turvallinen. Tämä prosessi voidaan joutua toistamaan useita kertoja. Älä käytä paineilmaa tai happea tähän toimenpiteeseen.

Puhdistus on saatettava päätökseen täyttämällä järjestelmän tyhjiö OFN:llä ja jatkamalla sen täyttämistä, kunnes käyttöpaine on saavutettu, sitten hajottamalla OFN ilmakehään ja lopuksi palauttamalla järjestelmä tyhjiötilaan. Toista prosessi, kunnes järjestelmässä ei ole enää kylmäainetta. Kun viimeinen OFN-lataus on käytetty, järjestelmä on saatettava ilmakehän paineeseen, jotta sitä voidaan käyttää. Tämä toimenpide on ehdottoman tärkeä, jos putkia halutaan hitsata.

Varmista, että tyhjiöpumpun ulostuloaukko ei ole lähellä sytytyslähdettä ja että ilmanvaihto on käytettävissä.

29. LÄTAUSMENETELMÄ

Noudata tavanomaisten latausmenettelyjen lisäksi seuraavia vaatimuksia.

Varmista, että eri kylmäaineiden kontaminaatiota ei tapahdu laitetta ladattaessa. Putkien tulisi olla mahdollisimman lyhyitä, jotta niiden sisällä olevan kylmäaineen määrä olisi mahdollisimman pieni. Kaasupulloja on pidettävä pystyasennossa. Varmista, että kylmäainejärjestelmä on maadoitettu ennen sen täyttämistä kylmäaineella.

Merkitse järjestelmä, kun se on ladattu (jos sitä ei ole jo tehty).

Varo ylikuormittamasta kylmäainejärjestelmää. Testaa paine OFN:llä ennen järjestelmän täyttöä. Suorita järjestelmän tiiveystesti latauksen päätyttyä, mutta ennen käyttöönottoa. Ennen asennuspaikalta poistumista on tehtävä ylimääräinen vuototesti.

30. KÄYTÖSTÄ POİSTAMINEN

Ennen tämän toimenpiteen suorittamista on tärkeää, että teknikko tuntee laitteen ja kaikki sen osat. Hyvänä käytäntönä pidetään kaikkien kylmäaineiden turvallista talteenottoa. Ota sitä ennen näyte öljystä ja kylmäaineesta siltä varalta, että analyysi on tarpeen ennen talteen

otetun kylmäaineen käyttämistä uudelleen. On tärkeää, että sähköä on saatavilla ennen tämän toimenpiteen aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.
b) Eristä järjestelmä sähköisesti.
c) Ennen tämän menettelyn suorittamista varmista, että:

- Kylmäainepullojen siirtämiseen on tarvittaessa käytettävissä mekaanisia käsittelylaitteita;

• Kaikki suojavarusteet ovat käytettävissä ja niitä käytetään oikein;
• Talteenottoprosessia valvoo aina pätevä henkilö;
• Talteenottolaitteet ja pullot ovat asianmukaisten standardien mukaisia.

d) Tyhjennä kylmäainejärjestelmä, jos mahdollista.

e) Jos tyhjiötilaa ei voida saavuttaa, käytä jakoputkea, jotta kylmäaine voidaan poistaa järjestelmän eri osista.

f) Varmista, että pullo asetetaan vaa'alle ennen talteenottoa.
g) Käynnistä talteenottokone ja toimi valmistajan ohjeiden mukaisesti.
h) Älä ylikuormita pulloja. (Enintään 80 % nesteen täyttötilavuudesta).
i) Älä ylitä pullon enimmäiskäyttöpainetta edes tilapäisesti.
j) Kun pullot on täytetty asianmukaisesti ja prosessi on saatettu päätökseen, varmista, että pullot ja laitteet poistetaan asennuspaikalta välittömästi ja että kaikki asennuspaikan sulkuventtiilit suljetaan.
k) Talteen otettua kylmäainetta ei saa käyttää uudelleen toisessa laitteessa, ellei sitä ole puhdistettu ja tarkastettu.

31. ETİKETÖINTI

Laitteessa on oltava merkintä, josta käy ilmi, että se on poistettu käytöstä ja kylmäaine on tyhjennetty. Merkitse päivämäärä ja allekirjoita tarra. Varmista, että laitteessa on tarrat, jotka osoittavat, että se sisältää syttyvää kylmäainetta.

32. PALAUTUS

Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstä poistamista varten, pidetään hyvänä käytäntönä poistaa kaikki kylmäaineet turvallisesti. Kun kylmäainetta siirretään pulloihin, on varmistettava, että käytetään vain kylmäaineen talteenottoon soveltuvia pulloja. Varmista, että käytettävissä on oikea määrä pulloja järjestelmän kokonaismääräistä latausta varten. Kaikki käytettävät pullot on suunniteltu ja merkitty talteen otettua kylmäainetta varten (ts. erityiset pullot kylmäaineen talteenottoa varten). Pullot on varustettava täysin toimivalla paineenrajoitusventtiilillä ja vastaavilla sulkuventtiileillä. Tyhjät talteenottopullot on asetettava tyhjiöön ja mahdollisuuksien mukaan jäähdytettävä ennen talteenottoa. Talteenottolaitteiden on oltava täysin toimintakuntoisia, ja niissä on oltava niitä koskevat ohjeet, ja niiden on sovelluttava palavien kylmäaineiden talteenottoon. Lisäksi käytettävissä on oltava kalibroidut vaa'at, jotka ovat täysin toimintakuntoisia. Putkissa on oltava ilmatiiviisti suljetut liitännät, joiden irtikytkentä on moitteettomassa kunnossa. Ennen kuin käytät palautuslaitetta, tarkista, että se on tyydyttävässä toimintakunnossa, että sitä on huollettu asianmukaisesti ja että kaikki siihen liittyvät sähköosat on sinetöity syttymisen estämiseksi, jos kylmäainetta vapautuu. Mikäli epäilyksiä esiintyy, käänny valmistajan puoleen. Talteen otettu kylmäaine on palautettava toimittajalleen oikeassa talteenottopullossa ja vastaavan jätteensiirtoilmoituksen kanssa. Älä sekoita kylmäainenesteitä talteenottoyksiköissä ja erityisesti pulloissa. Jos kompressorit tai kompressorien öljyt poistetaan, varmista, että ne on tyhjennetty hyväksyttävälle tasolle, jotta voiteluaineeseen ei jää palavaa kylmäainetta. Tyhjennys on suoritettava ennen kompressorin palauttamista toimittajille. Käytä kompressorin rungossa vain sähkölämmitysjärjestelmiä tämän prosessin nopeuttamiseksi. Poista öljy järjestelmästä turvallisesti.

1 - LAITTEEN KUVAUS

1.1 - VARUSTEENA TOIMITETTUJEN OSIEN LUETTELO (Kuva 5)

Laite on yksittäispakattu pahvipakkaukseen.

Kaksi työntekijää voi kuljettaa pakkauksen käsin tai lastata sen trukilla.

Säilytä pakkaukset yksittäin; älä pinoa niitä.

1. Ilmanpoistoletku (jäähdytys ja automaattinen tapa)
2. Koneen puoleinen letkulitin
3. Letkuliitin kiinteää asennusta varten / slider
4. SLIDERliukuikkunan/sulkuikkunanasennusta varten
5. Kannatin + ruuvit ikkunan lukitusta varten
6. Slider- / ikkunapääte
7. Laippa kiinteää asennusta varten

8. Eristävä aine SLIDER-asennusta varten

9. Eristävä aine SLIDER-asennusta varten

10. Tulpat kiinteää asennuslaippaa varten
11. Kaukosäädin
12. Kondenssiveden tyhjennysputki (vain kosteudenpoistotila)
13. Sovitinliitin kondenssiveden poistoputkea varten
14. Manuaalinen
15. Ylimääräiset suodattimet

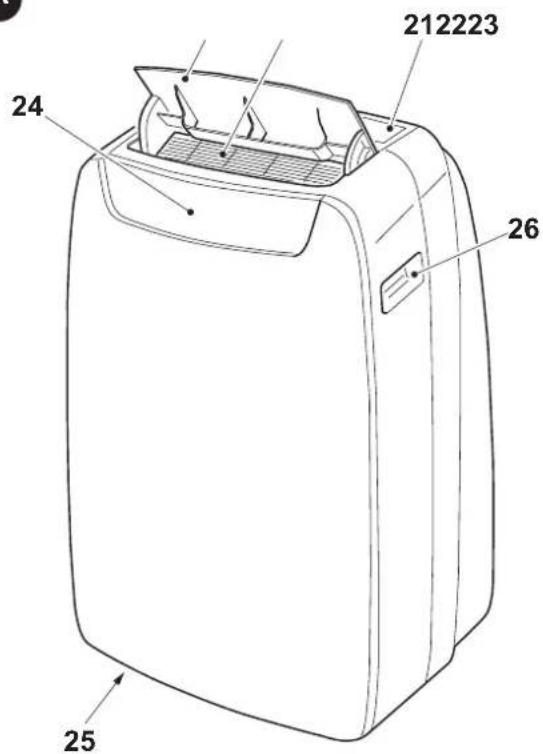

1.2 - PÄÄOSIEN TUNNISTAMINEN (Kuva A)

1. Ohjauspaneeli
2. Ilmanpoistoritilä
3. Siiveke
4. IR-kaukosäätimen vastaanotin
5. Pyörät
6. Kahva
7. Ilmansuodatusrtilä
   27a. Ilmansuodatin
8. Kondenssiveden tyhjennystulppa (kosteudenpoistolaitteena käytettäväksi)

9. Ilmantuloritilä

10. Irrotettava ilmansuodatin

11. Poraaminen pistokkeen sijoittamista varten
12. Korkki kondenssiveden tyhjennystä varten (kuljetuksen, huollon tai liallisen vedenkerääntymisen yhteydessä)
13. Johtokela
14. Verkkokaapeli
15. Kondenssiveden tyhjennystulppa (vain lämpöpumpulla varustetussa mallissa)
16. Ilmanpoistoritilä

A

212223 24 26 25

26 36 35 34 27 28 29 30 31 33 32

FI - 11

2 - ASENNUS

2.1 - LAITTEEN KULJETUS

• Laitetta on kuljetettava ja käsiteltävä pystyasennossa.

- Jos sitä kuljetetaan vaakatasossa, odota vähintään tunti ennen sen käynnistämistä uudelleen.

- Ennen laitteen siirtämistä tai kuljettamista on kondenssivesi tyhjennettävä kokonaan kohdassa 4.2.a kuvatulla tavalla

VAROITUS

anteen kuljettaminen herkillä lattioilla (esim. puulattiat):

- Tyhjennä kondenssivesi kokonaan.

- Ole erityisen varovainen, kun siirrät laitetta, sillä pyörät voivat jättää jälkiä lattiaan. Vaikka pyörät on valmistettu jäykästä, kääntyvästä materiaalista, ne voivat vaurioitua käytössä tai likaantua. On suositeltavaa tarkistaa, että pyörät ovat puhtaat ja liikkuvat vapaasti.

2.2 - VAROITUKSIA

Seuraavien ohjeiden noudattamatta jättäminen voi vahingoittaa laitetta.

a. Asenna ilmastointilaite tasaiselle, vakaalle, lattialla seisovalle alustalle.
b. Kytke ilmastointilaite vain maadoitettuihin pistorasioihin.
c. Varmista, että verhot tai muut esineet eivät tuki ilmanottosuodattimia (kuva 7).
d. Varmista, että jäähdyttimen ja viereisten kalusteiden välillä on vähintään 30 cm:n rako (kuva 1).
e. Varmista aina laitteen paikoilleen asettamisen yhteydessä, ettei ilman imussa tai poistossa ole esteitä.

f. Ilmastointilaitetta ei saa käyttää kodinhoitohuoneissa.

g. Asenna ilmastointilaite vain kuiviin tiloihin.

h. Ilmastointilaitetta ei saa käyttää vaarallisten aineiden, höyryjen tai nesteiden läsnä ollessa.

i. Puhdista ilmansuodattimet vähintään kerran viikossa.

Ilmastointilaite on asennettava sopivaan tilaan. On suositeltavaa vähentää auringon säteilyä kaihtimien, verhojen ja sälekaihtimien avulla sekä pitää ovet ja ikkunat suljettuina.

a. Sijoita ilmastointilaite ikkunan tai parvekkeen oven eteen.
b. Aseta koneen puoleinen liitin (2) letkuun (1) kuvan 8 mukaisesti.
c. Aseta liitin (3) letkun (1) vastakkaiselle puolelle (kuva 8).
d. Aseta koneen puoleinen liitin (2) yksikön ilman ulostuloaukkoon (36) kuvan 9 mukaisesti.
e. Aseta pääte (3) siten, että ilma pääsee ulos (kuva 10)

f. Jos sinulla on liukuikkuna (pysty- tai vaakaikkuna) tai rullakaihdin, voit käyttää mukana toimitettua "SLIDER KIT" (4) -sarjaa, joka mahdollistaa tehokkaamman asennuksen.

Asennettaessa SLIDER KIT-sarjan kanssa toimitaan kuvien 11 ja 12 mukaisesti.

g. Kiinnitä liimatiiviste (8) (kuva 12)

h. Aseta "SLIDER KIT" (4) paikalleen ja säädä se (kuva 12)

i. Aseta letku (1) paikalleen ja asenna tiiviste (9) (kuva 12)

I. Aseta kiinnike (5) halutessasi paikalleen (kuva 12).

Pidennä putkea vain niin pitkälle kuin on tarpeen, jotta ilmakanava pysyy suljettuna ikkunan puitteiden välissä.

FI - 12

OLIMPIA

SPLENDID

2.4 - KIINTEÄ ASENNUS

Ilmastointilaite voidaan asentaa myös kiinteisiin reikiin lasissa tai seinässä. Ilman virtausta ei saa estää suojaritilällä tai muulla tavoin. Mahdollisten suojusten ilmakanavien kokonaispoikkipinta-alan on oltava vähintään 140 cm².

a. Aseta koneen puoleinen liitin (2) letkuun (1) kuvan 8 mukaisesti.
b. Poraa lasiin tai seinään halkaisijaltaan 127 mm:n reikä 300-1200 mm:n korkeudelle lattiasta (kuva 13).
c. Aseta liitin (7) seinässä olevaan reikään ja merkitse porauskohdat (kuva 14-a, 14-b).
d. Irrota liitin (7) ja poraa 6 mm:n reiät (kuva 14-c, 14-d).
e. Aseta mukana toimitetut tapit (10) reikiin (kuva 14-e).
f. Aseta liitin (7) seinässä olevaan reikään ja kiinnitä se mukana toimitetuilla ruuveilla (10) (kuva 14-f, 14-g).
g. Kytke koneen puoleinen liitin (2) yksikön ilman ulostuloaukkoon (36) kuvan 9 mukaisesti.
h. Liitä letkun (1) toinen pää liittimeen (7) (kuva 14-i).
i. Sulje korkki (7a), kun laite ei ole käytössä (kuva14-h).

2.5 - SÄHKÖLIITÄNTÄ

Laite on varustettu pistokkeella varustetulla virtajohdolla.

Varmista ennen ilmastointilaitteen liittämistä, että:

• Syöttöjännite- ja taajuusarvot ovat laitteen tyyppikilvessä ilmoitettujen arvojen mukaiset.
• Virransyöttöjohto on varustettu tehokkaalla maadoitusliitännällä, ja se on mitoitettu oikein ilmastointilaitteen enimmäisabsorptiota varten.
• Laitteen virtalähteessä on oltava asianmukainen kaikkinapainen katkaisulaite kansallisten asennusmääräysten mukaisesti.
• Laite saa virtaa vain pistorasiasta, joka on yhteensopiva mukana toimitetun pistokkeen kanssa.

ohdon vaihdon saa suorittaa vain Olimpia Splendidin tekninen palvelu tai vastaavalla tavalla pätevöitynyt henkilökunta.

2.6 - VALUTUS

Laitteen käyttötavasta riippuen kondenssiveden poistoputki on liitettävä.

2.6.a - Käyttö kosteudenpoistimena

Jos haluat käyttää laitetta oikein, toimi seuraavasti (kuvat 29 ja 32):

a. Irrota korkki (28).
b. Aseta mukana toimitettu letku (12) liitäntään.

Varmista, että poistoputken (12) pää on viemärin tai astian päällä. Varmista, että putki (12) ei ole tukossa.

c. Kiinnitä tarvittaessa liitin (13) kondenssiveden poistoputkeen (12).

2.6.b - Käyttö lämpöpumppuna

(vain mallille, jossa on kyseinen valmius)

Jos haluat käyttää laitetta oikein, toimi seuraavasti (kuvat 30 ja 33):

a. Irrota korkki (35).
b. Aseta mukana toimitettu letku (12) liitäntään.

Varmista, että poistoputken (12) pää on viemärin tai astian päällä. Varmista, että putki (12) ei ole tukossa.

c. Kiinnitä tarvittaessa liitin (13) kondenssiveden poistoputkeen (12).

3 - LAITTEEN KÄYTTÖ

Ilmastointilaitteen toimintatavat voidaan valita joko kaukosäätimellä tai ilmastointilaitteen ohjauspaneelista. Valitun toiminnon vastaanottaminen vahvistetaan summerin "piippauksella".

3.1 - SYMBOLIT JA OHJAUSPANEELIN NÄPPÄIMET (Kuva B)

B SW8 SW7 SW6 SW5 SW3 SW1 ( 3 seconds) Blue Air Turbo MODE S8 S9 S10 S11 SW4 S7 S6 S5 S4 Blue Air Turbo S12 D2 D1 S3 S13

• SW1: ON/Stand-by;
  • SW2: Toimintatavan valinta

ECO - Blue air (auto) =>

=> pelkkä tuuletin =>
=> kosteudenpoisto =>
=> lämmitys

(aktiivinen vain lämpöpumppuversiossa) => jäähdytys =>

=> turbojäähdytys => ...

• SW3: Lämpötilan nousu/viive
• SW4: Lämpötilan lasku/viive
• SW5: Näyttö
- SW6: Yksikään käynnistyksen/sammutuksen viiveen vahvistus/nollaus

• SW7: Tuulettimen nopeuden valinta

Miniminopeus

=> Keskinopeus =>
=> Maksiminopeus =>
=> Blue air (auto)

- SW8: Toiminnon "SILENT" (hiljainen)/Wi-Fi-haku valinta

• D1: Asetettu lämpötila/Ajastin
• D2: Tuulettimen nopeuden osoitin (ks. "SW7")

• S1: Kellonajan osoitin
• S2: Lämpötilan osoitin °C
• S3: Lämpötilan osoitin F
• S4: Pelkkä tuuletintapa
• S5: Jäähdytystapa
• S6: Kosteudenpoistotapa
• S7: Lämmitystapa (aktiivinen vain lämpöpumppuversiossa)
• S8: Sleep-tapa
- S9: Ajastin toimintatapa ohjelmoitu (käynnistys/sammutus)
• S10: Automaattinen (ECO) toimintatapa
• S11: Toiminto "hiljainen" käytössä
• S12: Merkkivalo laitteeseen syötetään virtaa
• S13: Turbo-toiminto

3.2 - KAUKOSÄÄTIMEN NÄPPÄIMET (Kuva C)

C

Timer On Timer Off Auto Set Temp. ECO Cool 8.8% Dry 8.8% Heat Fan FAN Auto B12 B11 B1 ON/OFF SHORT CUT B10 B2 MODE TIMER ON B9 B3 FAN TIMER OFF B8 B4 SLEEP SWING FOLLOW ME LED B7 B5 B6

D16 D1 D14 D13 D15 Timer On Timer Off Auto Set Temp. ECO D2 D3 D4 D5 D6 Cool Dry Heat Fan FAN Auto D7 D12 D11 D10 D9 D8

• B1: Näppäin on/off: laitteen käynnistys/sammutus

• Symboli (D1) palaa: laite toiminnassa
• Symboli (D1) sammunut: laite Stand-by -tilassa

• B2: Toimintatavan valinta

AUTO (Automaattinen) ECO=>

=> jäähdytys =>
=> kosteudenpoisto =>
=> lämmitys (aktiivinen vain lämpöpumppuversiossa) =>
=> pelkkä tuuletin =>...

• B3: Tuulettimen nopeuden valinta

Miniminopeus

=> Keskinopeus

=> Maksiminopeus

=> Auto

FAN >>=> FAN >>>=>=> FAN >>>>>=> FAN Auto

• B4: Toimintatavan SLEEP (ON/OFF) aktivointi
• B5: DEAKTIVOITU
• B6: Aktivoi/deaktivoi toiminto FOLLOW ME
• B7: Koneen ohjauspaneelin näytön aktivointi/deaktivointi
• B8: Ohjelmoitu yksikön sammutusasetus
• B9: ohjelmoitu yksikön käynnistysasetus
• B10: Oikopolku (SHORT CUT)

• B11: Lämpötilan nostaminen ▲ Lämpötilan laskeminen ▼
• B12: Näyttö

• D1: Laitteen toiminnan merkkivalo
• D2: Automaattinen (ECO) toimintatapa
• D3: Jäähdytystapa (COOL)
• D4: Kosteudenpoistotapa (DRY)
• D5: Lämmitystapa (HEAT) (aktiivinen vain lämpöpumppuversiossa)
• D6: Pelkkä tuuletintapa (FAN)
• D7: Tuulettimen nopeuden osoitin (ks. "D3")
• D8: Kellonajan osoitin ohjelmoit käynnistys/sammutus
• D9: Osoittaa, että "FOLLOW ME" -toiminto on päällä
• D10: Lämpötilan °C osoitin (F)
• D11: Toiminto "SLEEP" aktiivinen
• D12: Kaukosäätimen pariston alhaisen varaustason merkkivalo
• D13: Osoittaa, että "TIME OFF" -toiminto on päällä
• D14: Osoittaa, että "TIME ON" -toiminto on päällä
• D15: Toiminto "ECO" aktiivinen
• D16: Kaukosäätimen lähetyssignaali

3.3 - KAUKOSÄÄTIMEN KÄYTTÖ

Ilmastointilaitteen mukana toimitettu kaukosäädin on työkalu, jonka avulla voit käyttää laitetta mahdollisimman kätevästi. Se on väline, jota on käsiteltävä huolellisesti ja erityisesti:

• Vältä sen kastumista (sitä ei saa puhdistaa vedellä eikä jättää vesisateeseen).
• Vältä pudottamista maahan tai siihen kohdistuvia voimakkaita iskuja.
• Vältä suoraa altistumista auringonvalolle.

Kaukosäädin toimii infrapunatekniikalla.

- Älä aseta käytön aikana esteitä kaukosäätimen ja ilmastointilaitteen välille.

• Jos huoneessa käytetään muita kaukosäätimellä varustettuja laitteita (televisio, stereot jne.), voi aiheutua häiriöitä.
• Elektroniset ja loistelamput voivat häiritä kaukosäätimen ilmastointilaitteen välisiä lähetyksiä.

- Poista paristot, jos kaukosäädintä ei käytetä pitkään aikaan.

3.3.a - Paristojen laitto

Paristojen asettaminen oikein paikoilleen:

a. Irrota luukku paristolokerosta (kuva 15).
b. Aseta paristot paristolokeroon (kuva 15).

Noudata huolellisesti paristolokeron pohjassa ilmoitettuja napaisuuksia.

c. Sulje luukku oikein (kuva 18).

3.3.b - Paristojen vaihto

Paristot on vaihdettava, kun kuvake ilmestyy näyttöön.

Käytä aina uusia paristoja. Vanhojen tai erityyppisten paristojen käyttö voi johtaa kaukosäätimen toimintahäiriöön.

- Kaukosäädin käyttää kahta 1,5 V:n kuivaa alkaliparistoa (typpi AAA) (kuva 15).

Kun molemmat paristot ovat kuluneet loppuun, ne on vaihdettava ja hävitettävä asianmukaisiin keräyspisteisiin tai paikallisten määräysten mukaisesti.

- Jos et käytä kaukosäädintä muutamaan viikkoon tai pidempään, ota paristot pois paikoiltaan. Vuotavat paristot voivat vahingoittaa kaukosäädintä.

Älä lataa tai pura paristoja. Älä heitä paristoja tuleen. pivat palaa tai räjähtää.

Jos paristosta vuotavaa nestettä joutuu iholle tai vaatteisiin, pese huolellisesti puhtaalla vedellä. Älä käytä kaukosäädintä vuotavien paristojen kanssa. Paristojen sisältämät kemikaalit voivat aiheuttaa palovammoja tai muita terveysvaaroja.

3.3.c - Kaukosäätimen asento

- Pidä kaukosäädintä sellaisessa asennossa, että signaali saavuttaa laitteen vastaanottimen (24) (enimmäisetäisyys noin 8 metriä - ladatuilla paristoilla) (kuva 28). Kaukosäätimen ja laitteen välissä olevat esteet (huonekalut, verhot, seinät jne.) vähentävät kaukosäätimen kantamaa.

3.4 - LAITTEEN KÄYTTÖ

Jos haluat käyttää laitetta, toimi seuraavasti.

Kompressorissa syntyvien mahdollisten vaurioiden välttämiseksi jokaista käynnistystä viivästetään 3 minuutilla viimeisen sammutuksen jälkeen.

3.4.a - Esitoimenpiteet

- Aseta laite vakaalle, ei kaltevalle alustalle vähintään 20/30 cm:n etäisyydelle seinästä tai muusta esineestä, jotta varmistetaan asianmukainen ilmankierto (kuva 1). Aseta se vedenkestävälle alustalle, koska mahdolliset roiskeet voivat vahingoittaa huonekaluja tai lattiaa.

- Älä aseta laitetta suoraan matoille, pyyhkeille, peitoille tai muille imukykyisille pinnoille.

- Aseta pistoke pistorasiaan. Laite antaa äänimerkin ja näytössä näkyy kuvake huoneen lämpötila °C:ssa.

ja

Varmista ennen laitteen sähköistä kytkemistä, että tyyppikilven tiedot vastaavat sähköverkon tietoja.

3.4.b - Laitteen käynnistys/sammutus

a. Käynnistä laite painamalla kaukosäätimen näppäintä "ON/OFF" tai ⏻ ohjauspaneelilla olevaa näppäintä.
b. Äänimerkki ilmoittaa, että laite on toiminnassa ja siiveke (23) nousee.
c. Ohjauspaneelille syttyy kuvake ( ).
d. Jos käynnistys on tehty kaukosäätimellä, sen näytölle ilmestyy kuvake ①
e. Jos laite on pois päältä pitkään, se on nollattava irrottamalla pistoke pistorasiasta, odottamalla 5÷10 sekuntia ja asettamalla se sitten takaisin pistorasiaan; äänimerkki ilmoittaa, että laite on käyttövalmis.

3.5 - AUTOMAATTINEN TOIMINTATAPA (Automaattinen)

a. Asettamalla tämän tavan laite aktivoi automaattisesti JÄÄHDYTYS- tai LÄMMITYS-toiminnon (vain lämpöpumppumallissa) tai TUULETIN-toiminnon ympäristön ja asetetun lämpötilan mukaan.
Ympäristön lämpötilaa säädetään jatkuvasti, jotta ilmastoidussa huoneessa vallitsee optimaalinen mukavuus.
b. Tämä tapa voidaan valita painamalla "MODE"-painiketta (kaukosäätimessä tai ohjauspaneelissa) yhden tai useamman kerran, kunnes ohjauspaneelin näyttöön ilmestyy ECO- ja Blue Air -kuvake ja/tai kaukosäätimen näyttöön ilmestyy Auto-kuvake.
c. AUTO-tavassa ei ole mahdollista valita tuulettimen nopeutta.

3.6 - JÄÄHDYTYSTAPA (COOL)

a. Asettamalla tämän tavan laite poistaa kosteutta ja viilentää huoneilmaa.

Tämä tapa voidaan valita painamalla "MODE"-painiketta (kaukosäätimessä tai ohjauspaneelissa) kerran tai useita kertoja, kunnes asianmukainen kuvake ✝ ilmestyy näyttöön.

b. Tässä tavassa tuuletin on aina päällä, ja voit valita haluamasi tuulettimen nopeuden painamalla kaukosäätimen "FAN"-painiketta tai ohjauspaneelin näppäintä

Tuulettimen nopeus esitetään kappaleessa "3.1" (kohta SW7) ja "3.2" (kohta B3).

c. Lämpötilan asetusarvo on 17 °C:n ja 30 °C:n (62 F - 86 F) välillä 1 °C:n vaihteluilla, ja se voidaan asettaa ohjauspaneelin +/- -näppäimillä tai kaukosäätimen ▲ ▼ -näppäimillä.
d. Tietyn ajan kuluttua (enintään kolme minuuttia) toimintatilan aktivoinnista kompressori käynnistyy ja laite alkaa tuottaa kylmää.

3.7 - TURBOJÄÄHDYTYSTAPA

- Tämä toiminto voidaan aktivoida vain laitteen ohjauspaneelista.

a. Tämä tapa voidaan valita painamalla ohjauspaneelin "MODE"-näppäintä yhden tai useamman kerran, kunnes näytölle ilmestyvät kuvakkeet ja "Turbo".
b. Toiminto asettaa laitteen suoraan jäähdytystapaan, jonka asetuslämpötila on 17 °C ja tuulettimen nopeus on maksimissaan, jotta asetettu lämpötila saavutetaan nopeammin.
b. Tässä tavassa ei voida valita tuulettimen nopeutta eikä lämpötilaa.
d. Voit kytkeä toiminnon pois päältä painamalla ohjauspaneelin "MODE"-näppäintä tai kytkemällä laitteen pois päältä.

3.8 - KOSTEUDENPOISTOTAPA (DRY)

a. Tämän tavan asettaminen poistaa kosteutta ympäristöstä.

Tämä tapa voidaan valita painamalla "MODE"-painiketta (kaukosäätimessä tai ohjauspaneelissa) kerran tai useita kertoja, kunnes asianmukainen kuvake ilmestyy:

- ohjauspaneelille - kaukosäätimen näytölle.

b. DRY-tavassa ei ole mahdollista valita tuulettimen nopeutta tai säätää lämpötilaa.

Tuulettimen moottori toimii alhaisella nopeudella.

c. Pidä ovet ja ikkunat suljettuina parhaan kosteudenpoistovaikutuksen aikaansaamiseksi.

Poistoputkea ei ole mahdollista asettaa ikkunaan.

d. Liitä kondenssiveden poistoputki (kappale 2.6.a)

3.9 - ILMANVAIHTOTAPA (FAN)

a. Tässä tavassa laite ei vaikuta huoneilman lämpötilaan eikä kosteuteen, vaan ainoastaan pitää sen kierrossa.

Tämä tapa voidaan valita painamalla "MODE"-painiketta (kaukosäätimessä tai ohjauspaneelissa) kerran tai useita kertoja, kunnes asianmukainen kuvake ilmestyy ohjauspaneelin ja/tai kaukosäätimen näyttöön.

- kuvake ohjauspaneelille - kuvake kaukosäätimen näytölle

c. Tässä tavassa tuuletin on aina päällä, ja voit valita haluamasi tuulettimen nopeuden painamalla kaukosäätimen "FAN"-painiketta tai ohjauspaneelin näppäintä

d. Tuulettimen nopeus esitetään näytöllä, kuten on osoitettu kappaleessa "3.1" (kohta SW7) ja "3.2" (kohta D7).

3.10 - LÄMMITYSTAPA (HEAT)

(vain mallille jossa lämpöpumppu)

a. Asettamalla tämän tavan laite lämmittää huonetta.

Tämä tapa voidaan valita painamalla "MODE"-painiketta (kaukosäätimessä tai ohjauspaneelissa) kerran tai useita kertoja, kunnes asianmukainen kuvake ⚙ ilmestyy näyttöön.

c. Tässä tavassa tuuletin on aina päällä, ja voit valita haluamasi tuulettimen nopeuden painamalla kaukosäätimen "FAN"-painiketta tai ohjauspaneelin näppäintä

Tuulettimen nopeus esitetään kappaleessa "3.1" (kohta SW7) ja "3.2" (kohta D7).

d. Lämpötilan asetusarvo on 17 °C:n ja 30 °C:n (62 F - 86 F) välillä 1 °C:n vaihteluilla, ja se voidaan asettaa ohjauspaneelin +/- -näppäimillä tai kaukosäätimen ▲ ▼ -näppäimillä.

e. Tietyn ajan kuluttua (enintään kolme minuuttia) toimintatilan aktivoinnista lämpöpumppu käynnistyy ja laite alkaa tuottaa kuumaa ilmaa.

f. Liitä kondenssiveden poistoputki (kappale 2.6.b)

3.11 - AJASTIN TOIMINTATAPA

a. Tässä tavassa voidaan ohjelmoida laitteen kytkeytyminen päälle tai pois päältä.

b. Viiveaika voidaan asettaa, aktivoida ja peruuttaa joko kaukosäätimestä tai ohjauspaneelista.

3.11.a - Ohjelmoitu käynnistys

a. Kun laite on standby-tilassa:

- Ohjauspaneelilla: - paina näppäintä

© ja aseta käynnistyksen viiveaika näppäimillä +/-

- Aktivoi toiminto painamalla näppäintä

© tai odota noin 5 sekuntia, kunnes

näyttöön asetettu aika lakkaa vilkkumasta (näyttö palaa huoneenlämpötilan visualisointiin).

Kuvake

L syttyy palamaan.

- Kaukosäätimellä:

- paina "TIMER ON" -näppäintä siirtyäksesi toimintoon ja paina sitten "TIMER ON" -näppäintä kerran tai useita kertoja, kunnes käynnistymisen viiveaika on asetettu.

- Osoita kaukosäätimellä laitetta; äänimerkki vahvistaa toiminnon aktivoinnin.

- Ohjauspaneelin kuvake

① ja kaukosäätimen näytön merkintä "Timer On"

b. Kun asetettu aika on kulunut, laite käynnistyy samoilla asetuksilla (toimintatapa, lämpötila ja ilmanvaihdon nopeus) kuin ennen laitteen sammuttamista.
c. Aika voidaan asettaa 30 minuutin askelin 10 tuntiin asti ja 60 minuutin askelin 10-24 tuntiin asti.
d. Käynnistämällä laite tai asettamalla ajastimen asetusarvoksi "0.0h" ohjelmoitu käynnistystoiminto peruuntuu.

3.11.b - Ohjelmoitu sammuttaminen

a. Kun laite on toiminnassa, aseta viivästetty sammutusaika.

- Ohjauspaneelilla: - paina näppäintä

© ja aseta sammutuksen viiveaika näppäimillä +/-

- Aktivoi toiminto painamalla näppäintä

© tai odota noin 5 sekuntia, kunnes

näyttöön asetettu aika lakkaa vilkkumasta (näyttö palaa huoneenlämpötilan visualisointiin).

Kuvake

L syttyy palamaan.

- Kaukosäätimellä:

- paina "TIMER Off" -näppäintä siirtyäksesi toimintoon ja paina sitten "TIMER Off" -näppäintä kerran tai useita kertoja, kunnes sammutuksen viiveaika on asetettu.

- Osoita kaukosäätimellä laitetta; äänimerkki vahvistaa toiminnon aktivoinnin.

- Ohjauspaneelin kuvake

① ja kaukosäätimen näytön merkintä "Timer Off"

b. Kun asetettu aika on kulunut umpeen, laite sammuu.
c. Aika voidaan asettaa 30 minuutin askelin 10 tuntiin asti ja 60 minuutin askelin 10-24 tuntiin asti.
d. Sammuttamalla laite tai asettamalla ajastimen asetusarvoksi "0.0h" ohjelmoitu sammutustoiminto peruuntuu.

3.12.a - Toiminto SILENT (hiljainen)

• Tämä toiminto voidaan aktivoida vain laitteen ohjauspaneelista.
  a. Kun laite on toiminnassa, paina painiketta SW8 (kaiutin); kaiuttimen symboli tulee näkyviin. Ilmanvaihdon nopeus asetetaan automaattisesti minimille.
  b. Paina näppäintä uudelleen toiminnon kytkemiseksi pois päältä.

3.12.b- Toiminto SLEEP

• Tämä toiminto voidaan aktivoida vain kaukosäätimellä.
• Tämä toiminto ei ole käytettävissä tiloissa Kosteudenpoisto (DRY) ja Pelkkä tuuletin (FAN).
  a. Kun laite on toiminnassa, paina kaukosäätimen näppäintä "SLEEP".

Ohjauspaneelille ja kaukosäätimen näytölle ilmestyy kuvake

Laite laskee (jäähdytystilassa) tai nostaa (lämmitystilassa) asetettua lämpötilaa 1 °C:lla (1 tai 2 F) 30 minuutin ajan.

b. Sen jälkeen laite laskee (jäähdytystilassa) tai nostaa (lämmitystilassa) asetettua lämpötilaa 1 °C:lla (1 tai 2 F) vielä 30 minuutin ajan.
c. Tätä lämpötilaa pidetään yllä 7 tuntia ennen kuin se palaa alun perin valittuun lämpötilaan.

Tämän ajan kuluttua laite jatkaa toimintaansa alun perin ohjelmoidulla tavalla.

Keskeytä toiminto painamalla kaukosäätimen SLEEP-näppäintä; ohjauspaneelissa ja kaukosäätimen näytössä oleva kuvake sammuu.

3.12.c - Toiminto FOLLOW ME

• Tämä toiminto voidaan aktivoida vain kaukosäätimellä.
• Tämä toiminto ei ole käytettävissä tiloissa Kosteudenpoisto (DRY) ja Pelkkä tuuletin (FAN).

Tässä toiminnossa kaukosäädin toimii termostaattina.

a. Kun laite on toiminnassa, paina kaukosäätimen "FOLLOW ME" -painiketta.
b. Siirrä kaukosäädin eri puolelle huonetta kuin missä laite sijaitsee (enimmäisetäisyys 7÷8 metriä), suuntaa se kohti laitetta ja varmista, ettei välissä ole esteitä.
c. Aseta haluttu lämpötila kaukosäätimellä; laite käy, kunnes lämpötila vyöhykkeellä, jossa kaukosäädin on, on saavuttanut kaukosäätimellä asetetun arvon.
d. Kaukosäädin lähettää signaalin laitteeseen, ja jos siihen ei vastata enintään 7 minuuttiin, toiminto kytkeytyy pois päältä.
e. Voit kytkeä toiminnon pois päältä painamalla kaukosäätimen "FOLLOW ME" -painiketta tai sammuttamalla laitteen.

3.12.d - Lämpötilan mittayksikön asettaminen

Voit asettaa ympäristön lämpötilan mittayksikön ja lämpötilan valitsemalla joko °C (Celsius) tai F (Fahrenheit). Toimi seuraavasti:

• Paina ohjauspaneelissa näppäintä + ja - samanaikaisesti noin kolmen sekunnin ajan. Ohjauspaneelin näytössä näkyy haluttu mittayksikkö.
• Pidä kaukosäätimen keskimmäistä TEMP-näppäintä painettuna noin kolmen sekunnin ajan. Kaukosäätimen näytössä näkyy haluttu mittayksikkö.

Mittayksikön vaihtaminen on tehtävä sekä ohjauspaneelissa että kaukosäätimessä.

3.12.e - Ilmavirtauksen suuntaus

- Tämä toiminto voidaan aktivoida vain kaukosäätimellä.

a. Kun laite käynnistyy, siiveke (23) avautuu kokonaan.
b. Painamalla kaukosäätimen näppäintä "SWING", siiveke alkaa värähdellä automaattisesti.
c. Siivekkeen pysäyttämiseksi määrättyyn asentoon, paina näppäintä "SWING".

Paina sitä uudelleen käynnistääksesi värähtelyn uudelleen.

3.12.f - Toiminto Short Cut

• Tämä toiminto voidaan aktivoida vain kaukosäätimellä.
  a. Kun laite on käynnissä missä tahansa tilassa, painamalla kaukosäätimen "SHORT CUT"-painiketta laite siirtyy suoraan "AUTO"-tilaan, jossa lämpötila on asetettu 26 °C:een (80 F).

3.12.g - Automaattinen uudelleenkäynnistys

a. Jos laite sammuu sähkökatkoksen vuoksi, se käynnistyy automaattisesti uudelleen aiemmilla asetuksilla, kun virta palautetaan.

3.12.h - Wi-Fi

a. SW8:n painaminen noin 3 sekunnin ajan aktivoi 'Wifi'-toiminnon, näytössä näkyy "AP" odottaen yhteyden muodostamista laitteeseen.

Lisätietoja Wi-Fi-verkkoon liittämisestä ja sovelluksen käytöstä on liitteenä olevassa Wi-Fi-oppaassa.

4 - HUOLTO JA PUHDISTUS

Varmista aina ennen huolto- ja puhdistustöitä, että verkkopistoke on irrotettu pistorasiasta.

Älä koske laitteen metalliosiin suodatinta irrottaessasi. Terävien metallireunojen aiheuttama loukkaantumisvaara.

Älä käytä vettä ilmastointilaitteen sisäosien puhdistamiseen. Vedelle altistuminen voi pilata eristyksen, jolloin on olemassa sähköiskun vaara.

4.1 - PUHDISTUS

4.1.a - Laitteen ja kaukosäätimen puhdistus

a. Käytä kuivaa liinaa laitteen ja kaukosäätimen puhdistamiseksi.
b. Voit puhdistaa laitteen kylmään veteen kostutetulla liinalla, jos se on erittäin likainen.

Älä käytä laitteen puhdistamiseen kemiallisesti käsiteltyä tai antistaattista liinaa.

Älä käytä bensiiniä, kiillotustahnaa tai vastaavia liuottimia. ä tuotteet voivat aiheuttaa muovipinnan halkeilua tai muodonmuutoksia.

4.1.b - Ilmansuodattimien huolto

Suodatinjärjestelmä koostuu verkkosuodattimesta (kuva 34, viite 27a) ja useista lisäsuodattimista, joita voit käyttää haluamallasi tavalla (kuva 34, viite 15).

Sisäilman tehokkaan suodattamisen ja hyvän toiminnan varmistamiseksi on tärkeää puhdistaa ilmansuodatin säännöllisesti.

Lisäsuodattimet on vaihdettava noin 500 käyttötunnin jälkeen. Suodatinjärjestelmän moitteettoman toiminnan varmistamiseksi suosittelemme käyttämään vain alkuperäisiä varaosia.

4.1.c - Ilmansuodattimen puhdistus

Likainen ilmansuodatin vähentää laitteen jäähdytystehoa.

Siksi se on puhdistettava kahden viikon välein.

a. Irrota ritilä (27) ja suodatin (27a) ja nosta sitä ylöspäin irrottaaksesi sen laitteesta (kuva 19).
b. Irrota suodatin (27a) ritilästä (27) (kuva 20).
c. Puhdista suodatin (27a) pölynimurilla tai pese se vedellä ja aseta se sitten viileään paikkaan kuivumaan.

Jos suodatin (27a) on vaurioitunut, vaihda se.

d. Varmista, että suodatin (27a) on täysin kuiva.
e. Aseta suodatin (27a) uudelleen ritiilään (27) kiinnittäen huomiota sen oikeaan (Fig.22) asentoon.
f. Imuroi nukka lamelleista (kuva 21).
g. Aseta ritilä (27) suodattimen kanssa (27a) laitteen runkoon ja varmista, että se on kiinnitetty oikein (kuva 23).

Älä käytä laitetta ilman suodatinta (27a).

4.1.d - Imusuodattimen puhdistus

Likainen imusuodatin heikentää laitteen suorituskykyä.

Siksi se on puhdistettava kahden viikon välein.

a. Vedä suodatin (30) pois sivukautta (kuva 24).
b. Puhdista suodatin (30) pölynimurilla tai pese se vedellä ja aseta se sitten viileään paikkaan kuivumaan.

Jos suodatin (30) on vaurioitunut, vaihda se.

c. Varmista, että suodatin (30) on täysin kuiva.
d. Aseta suodatin (30) takaisin paikalleen koteloonsa (kuva 25).
e. Imuroi mahdolliset nukat ritilästä (kuva 25).

Älä käytä laitetta ilman suodatinta (30).

4.1.e - Energiansäästöön liittyviä vinkkejä

Seuraavassa on muutamia yksinkertaisia vinkkejä kulutuksen vähentämiseksi:

• Pidä suodattimet aina puhtaina (katso luku huolto ja puhdistus).
• Pidä ilmastoitavien huoneiden ovet ja ikkunat suljettuina.
• Estä auringonsäteitä pääsemästä vapaasti huoneeseen (suosittelemme kaihtimien tai suljettavien ikkunaluukkujen käyttöä).
• Älä tuki laitteen ilmavirran kulkureittiä (sisään- ja ulostuloaukkoa); tämä ei ainoastaan heikennä laitteen optimaalista suorituskykyä, vaan myös vaarantaa sen moitteettoman toiminnan ja saattaa vahingoittaa sitä korjaamattomasti.

4.2 - HUOLTO

Jos et aio käyttää laitetta pitkään aikaan, toimi seuraavasti:

a. Käytä pelkkää tuuletinta muutaman tunnin ajan (noin 1÷2 tuntia) laitteen sisäpuolen kuivaamiseksi.
b. Pysäytä ilmastointilaite ja katkaise virransyöttö.
c. Puhdista ilmansuodattimet.
d. Tyhjennä kondenssivesi kokonaan.
e. Kierrä virtalähteen kaapeli (34) kaapelikelalle (33) ja työnnä pistoke pistorasiaan (31) (kuva 31).
f. Ota paristot pois kaukosäätimestä.

Tarkastukset ennen ilmastointilaite käyttöönottoa:

a. Kun ilmastointilaite on ollut pitkään käyttämättömänä, puhdista suodattimet.
b. Tarkista, että ilman ulostuloaukko tai ilmanottoaukko ei ole tukossa (erityisesti sen jälkeen, kun ilmastointilaite on ollut pitkään käyttämättömänä).

4.2.a - Kondenssiveden tyhjennys

Kun alemmassa lokerossa oleva kondenssivesi saavuttaa ennalta määrätyn tason, laite antaa äänimerkin 8 kertaa. Ohjauspaneelissa näkyy "P1" ja laite lakkaa toimimasta (tuulettimen moottori jatkaa käyntiä). Tässä tapauksessa:

a. Kytke pistoke irti pistorasiasta.
b. Siirrä laite varovasti sellaiseen asentoon, joka soveltuu veden tyhjentämiseen.
c. Irrota tyhjennystulppa (32) ja kumitulppa (32a) (kuva 26).

Varmista, että tyhjennystulppa (32) on ruuvattu kunnolla kiinni vesivuodon estämiseksi.

d. Anna kaiken veden tulla ulos.
e. Aseta kumitulppa (32a) takaisin paikalleen ja kierrä tyhjennystulppa (32) kiinni (kuva 27).
f. Aseta pistoke pistorasiaan ja käynnistä laite uudelleen, kunnes merkkivalo "P1" sammuu.

Jos ongelma toistuu, ota yhteys huoltopalveluun.

FI - 22

OLIMPIA SPLENDID

4.2.b Virhekoodi

Laitteen käytön aikana voi ilmetä poikkeamia, jotka pysäyttävät laitteen toiminnan. Tällaisissa tapauksissa ohjauspaneelissa näytetään virhekoodit.

• P1 Alempi alusta täynnä.

- Tyhjennä se toimimalla kohdassa 4.2.a kuvatulla tavalla

• F1 Suodattimien puhdistus.

- 250 käyttötunnin välein tuulettimen moottorin näyttöön tulee viesti F1.

Puhdista suodattimet (kappaleet 4.1.b - 4.1.c - 4.1.d) ja nollaa tuntilaskuri painamalla laitteen ohjauspaneelissa olevaa "ON/OFF-näppäintä" 5 sekunnin ajan.

• E1 Huonelämpötila-anturin virhe.
• E2 Höyrystimen anturin virhe.
• E3 Lauhduttimen anturin virhe
• E4 Näyttöpaneelin kommunikointivirhe.

Näissä tapauksissa:

a. kytke laite irti sähkövirrasta
b. odota muutama minuutti
c. aseta pistoke pistorasiaan
d. käynnistä laite uudelleen.

Jos ongelma jatkuu eikä virhekoodi poistu, kytke laite irti sähköverkosta ja ota yhteys huoltokeskukseen.

5 - TEKNISET TIEDOT

Tekniset tiedot löytyvät tuotteeseen kiinnitetystä kyltistä (kuva 2).

• Mitat (L x K x S) 490 x 765 x 425 mm
• Käyttölämpötilarajat jäähdytyksessä 17 °C÷35 °C (62 F ÷ 95 F)
• Käyttölämpötilarajat kosteudenpoistossa 13 °C÷35 °C (55 F ÷ 95 F)
• Käyttölämpötilarajat lämmityksessä (lämpöpumppu) 5 °C÷30 °C (41 F ÷ 86 F)
• Kylmäainekaasu R290

6 - SÄHKÖKAAVIO

Sähkökaavio on kuvattu kuvassa 35.

OPTIONAL

Tämä symboli osoittaa, että elementti on valinnainen.

7 - ONGELMAT JA MAHDOLLISET KORJAUSTOIMENPITEET

TOIMINTAHÄIRIÖLaite ei toimi	SYYVirta puuttuuPistoke on kytketty pois	MITÄ MINUN ON TEHTÄVÄ?OdotaAseta pistoke pistorasiaan
Laite ei käynnisty	P1 Error Code____JÄÄHDYTYSTILASSA: huoneen lämpötila on alhaisempi kuin asetettu lämpötila	Vedenkeräyslokero on täynnä.Sammuta laite, tyhjennä vesi keräyslokerosta ja käynnistä laite uudelleen____Nollaa lämpötila
Laite on toimii vain vähän aikaa	Asetettu lämpötila on liian lähellä ympäristön lämpötilaa____Ulkoilman otossa on esteitä	Laske asetettua lämpötilaa____Poista esteetOta yhteys huoltopalveluun
Laite ei jäähdytä kunnolla	Ilmansuodattimet ovat tukkeutuneet pölystä, nukasta tai eläinten karvoista____Poistoputkea ei ole liitetty tai se on lukittu____Laitteen kylmäainetaso on alhainen____Lämpötila-asetus on liian korkea____Huoneen ikkunat ja ovet ovat auki____Huoneen pinta-ala on liian suuri____Huoneessa on lämmönlähteitä	Sammuta laite ja puhdista suodattimet ohjeiden mukaisesti____Sammuta laite, irrota letku, poista mahdolliset esteet ja liitä poistoputki uudelleen____Ota yhteys huoltokeskukseen, jotta laite voidaan tarkastaa ja kylmäainetta lisätä____Vähennä asetettua lämpötilaa____Varmista, että kaikki ikkunat ja ovet ovat kiinni____Tarkista jäähdytysalue____Poista lämmönlähteet jos mahdollista
Laite on meluisa ja tärisee liikaa	Laitteen tukipinta ei ole tasainen____Ilmansuodattimet ovat tukkeutuneet pölystä, nukasta tai eläinten karvoista	Aseta laite tasaiselle ja vaaitetulle alustalle____Sammuta laite ja puhdista suodattimet ohjeiden mukaisesti
Laitteesta kuuluu epänormaali ääni	Tämä ääni johtuu kylmäaineen virtauksesta yksikön sisällä	Se on täysin normaalia
Ilmastointilaitteen siirron aikana valuu vettä	Ilmastointilaite on kallistettu tai laskettu alas	Ennen laitteen siirtämistä tyhjennä se sisällä oleva vesi pois
Jäähdytys-, yö- tai automaattitilassa vähimmäisnopeutta ei voi valita	Huonelämpötila on liian matala	Ilmastointilaitteen toiminta on normaali

Älä yritä korjata laitetta itse.

Jos ongelmaa ei ole ratkaistu, ota yhteys paikalliseen jälleenmyyjään tai lähimpään huoltokeskukseen. Anna yksityiskohtaiset tiedot toimintahäiriöstä ja laitteen mallista.

FI - 24

Tuotteessa tai pakkauksessa oleva merkki osoittaa, että tuotetta ei saa käsitellä normaalin kotitalousjätteen tapaan vaan sen on toimitettava tarkoituksenmukaiseen keräyspisteseen sähkö- ja elektroniikkaromujen kierrätystä varten. Huolehtimalla tämän tuotteen oikein tapahtuvasta hävittämisestä autetaan välttämään mahdollisia ympäristölle ja terveydelle negatiivisia vaikutuksia, joita voisi aiheutua tuotteen sopimattomasta käsittelystä. Jos haluat tietoja tuotteen kierrätyksestä, ota yhteys paikallisiin viranomaisiin, jätteiden hävityksestä huolehtivaan yhtiöön tai tuotteen ostoliikkeeseen. Tämä säännös on voimassa vain EU:n jäsenvaltioissa.
