WS-G 125 E - Murskain EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakone
Merkki	EINHELL
Malli	WS-G 125 E
Nimellisjännite	230 V ~ 50 Hz
Ottoteho	850 W
Tyhjäkäyntinopeus	2 800 - 11 000 rpm
Hiomalaikan maksimihalkaisija	125 mm
Karan kierre	M 14
Äänenpainetaso (LPA)	91 dB(A)
Äänitehotaso (LWA)	98 dB(A)
Tärinä	9,3 m/s²
Paino	2,5 kg
Kaksoiseristys	Kyllä
Suojaus	Suojakansi, lisäkahva, turvakytkin
Päätoiminnot	Metallien ja kivien rouhinta ja katkaisu
Nopeuden elektroninen esivalinta	Kyllä (nopeussäädin)
Karanpysäytin	Kyllä
Kytkintyyppi	Liukuturvakytkin
Huolto ja puhdistus	Irrota verkkovirrasta ennen huoltoa; vaihda hiomalaikat karanpysäyttimellä; käytä vain alkuperäisiä osia
Takuu	2 vuotta

Usein kysytyt kysymykset - WS-G 125 E EINHELL

Miten vaihdan hiomalaikan EINHELL WS-G 125 E -koneessa?

Irrota ensin laite verkkovirrasta. Paina karanpysäytintä lukitaksesi karan. Löysää laipan mutteria konenavaimella. Vaihda hiomalaikka ja kiristä mutteri uudelleen. Vapauta karanpysäytin.

Mitä hiomalaikkoja voin käyttää?

Käytä hiomalaikkoja tai katkaisulaikkoja, joiden enimmäishalkaisija on 125 mm ja enimmäisnopeus 11 000 rpm (80 m/s). Ohuille laikoille (≤3 mm) kierrä laipan mutteri puoli tasaisesti laikkaa vasten.

Kuinka säädän pyörimisnopeutta?

Käännä nopeussäädintä (pyörää) esivalitaksesi haluamasi nopeuden. Mitä korkeampi numero, sitä suurempi nopeus. Säädä nopeus materiaalin ja työolosuhteiden mukaan.

Mitä turvatoimia minun on noudatettava?

Käytä suojalaseja, käsineitä ja kuulosuojaimia. Käytä aina suojakantta ja lisäkahvaa. Älä käytä löysiä vaatteita. Irrota laite verkkovirrasta ennen säätöjä tai tarvikkeiden vaihtoa.

Voinko käyttää hiomakonetta asbestin leikkaamiseen?

Ei, asbestia sisältävien materiaalien työstäminen on kielletty. Tämä aiheuttaa vakavan terveysriskin.

Kuinka suoritan tehokkaan rouhinnan?

Aseta hiomalaikka 30°–40° kulmaan työkappaleeseen nähden ja tee edestakainen liike. Näin saavutetaan optimaalinen rouhinta.

Kuinka leikkaan hiomakoneella?

Älä kallista hiomakonetta leikkaustasossa. Käytä katkaisulaikkaa, jossa on terävä reuna. Koville kiville suosittele timanttilaikkaa.

Mitä teen, jos laikka tärisee asennuksen jälkeen?

Anna hiomakoneen käydä tyhjäkäynnillä vähintään minuutin ajan. Jos tärinä jatkuu, vaihda laikka välittömästi, koska se on epätasapainossa tai vaurioitunut.

Mikä on vaadittava syöttöjännite?

Laite toimii jännitteellä 230 V ~ 50 Hz. Tarkista, että verkkojännite vastaa tätä eikä poikkea yli 10 %.

Mistä löydän varaosia?

Käytä vain alkuperäisiä EINHELL-varaosia. Ota yhteyttä käyttöohjeessa mainittuun huoltopalveluun. 2 vuoden takuu kattaa materiaali- ja valmistusvirheet.

KÄYTTÖOHJE WS-G 125 E EINHELL

1 Karanlukitus
2 Suojus
3 Kiinnityslaippa *
4 Hiomalaikka
5 Laippamutteri *

⑭ Anordnung der Flansche siehe Seite 5
GB* Flange arrangement see page 8
⑤* Disposition des brides voir page 11
NL* Placering af flangen zle blz. 14
① Posición de las bridas vésse página 17
P* Para a disposição dos flanges veja pág. 20
⑤* Flänsens ordning se sidan 23
SF* Lalpan sijoitus, katso sivu 26
^① Anordning af flens se side 29
GR* Για την διάταξη της φλάντζας βλέπ. σελίδα 32
① Per la disposizione della flangia vedi pag. 35
(DK) Placering af flangen se side 38

N

1 Spindelfastlåsing
2 Sikkerhetsskjerm
3 Spennflens *
4 Slipeskive
5 Flensmutter *

GR

Yleiset turvallisuusohjeet ja tapaturmantorjunta

Onnettomuuksilta vältytään ja vaaratta voidaan työskennellä vain silloin, kun turvallisuus- ja käyttöohjeet luetaan kokonaan ja ohjeita noudatetaan.

●Tarkastakaa kone, liitäntäjohto ja pistoke ennen jokaista käyttöä. Käyttäkää vain moitteettomassa kunnossa olevaa, vaurioitumatonta konetta. Sähkömiehen on vaihdettava vioittuneet osat välittömästi uusiin.
-Ennen kaikkia koneelle tehtäviä töitä ja laikanvaihtoa sekä koneen ollessa käyttämättömänä on verkkopistoke irrotettava pistorasiasta.
●Verkkojohdon vahingoittumisen välttämiseksi viekää johto aina taakse koneesta poispäin.
- Ulkona työskenneltäessä saa käyttää vain tähän tarkoitukseen hyväksyttyjä jatkjojohtoja. Käytettävien jatkjohtojen halkaisijan tulee olla vähintään 1,5 mm². Pistoliittimissä tulee olla suojamaadoitus ja roiskevesisuujaus.
- Säilyttäkää laikat turvallisessa paikassa lasten ulottumattomissa.
●Käyttäkää hiomisen, harjauksen ja katkaisun yhteydessä aina suojalaseja, turvakäsineitä ja kuulosuojaimia. Jos työssä syntyy pölyä, on käytettävä hengityssuojaa.
●Kulmahiomakonetta saa turvallisuussyistä käyttää vain silloin, kun suojus ja lisäkahva ovat paikoillaan.
●Varmistakaa, että käsiteltävä kappale ei pääse luistamaan (kiinnitettävä).
●Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) on käytettävä pölynpoistoimua. Poistoimun tulee olla hyväksytty kivipölyn poistoimuun.
- Asbestia sisältäviä materiaaleja ei saa käsitellä.

On noudatettava vastaavaa tapaturmantorjunnan määräystä (VBG 119).

●Huomio! Tulipalon vaara! Varmistakaa, että katkaisun tai hionnan yhteydessä ei ole syttyviä materiaaleja alueella, jonne kipinät voivat kantaa.
●Käyttäkää ainoastaan alkuperäisvaraosia.
●Korjaukset saa suorittaa vain sähkömies.
- Työpaikan melu saattaa ylittää 85 dB (A). Tällöin on työntekijän osalta suoritettava meluntorjunta- ja kuulonsuojelutoimenpiteet. Kulmahiomakoneen melu mitataan ISO 3744, NFS 31-031 (84/537/EWG) mukaisesti.
- Kiinnittäkää huomiota varmaan asentoon. Välttäkää luonnottomia asentoja.
- Älkää jättäkö konetta sateelle alttiiksi. Älkää käyttäkö sitä märässä tai kosteassa ympäristössä älkääkä syttyvien nesteiden läheisyydessä.
- Älkää kantako konetta verkkojohdosta. Suojatkaa verkkojohto öljyltä, liuottimilta ja teräviltä kulmilta.
●Pitäkää työskentelyalueenne järjestyksessä.
●Varmistakaa, että kytkin on katkaisuasennossa, kun kone kytketään verkkovirtaan.
- Käyttäkää sopivaa työvaatetusta. Älkää käyttäkö väljiä vaatteita tai koruja. Pitkähiuksisten on käytettävä hiusverkkoa.
- Käyttäkää oman turvallisuutenne vuoksi vain valmistajan varusteita ja lisälaitteita.
- ISO 8662-8 mukainen kahvasta mitattu tärinä 9,3 m/s ^2 .

SF

Kulmahiomakoneen käyttöohjeet

KÄYTTÖ

Kulmahiomakone soveltuu metallin ja kiven katkaisuja karkeishiontaan käyttäen vastaavia katkaisu- tai rouhintalaikkoja.

JÄNNITE

Tarkastakaa ennen käyttöönottoa, vastaako tyyppikilpeen merkitty jännite verkkojännitettä. Verkkojännite ei saisi missään tapauksessa poiketa 10 % enemmän tyyppikilven nimellisjännitteestä.

KYTKIN

Kulmahiomakoneessa on turvakytkin onnettomuuksien välttämiseksi. Käynnistys tapahtuu työntämällä painike eteen, painike lukittuu painamalla. Kone sammutetaan painamalla painike alas. Painike siirtyy takaisin alkuasentoon.

ELEKTRONINEN KIERROSLUVUN ESIVALINTA

Voit säätää haluamasi kierrosluvun ennakolta kierrosluvun säätimellä. Mitä suurempi luku säätöpyörässä, sen suurempi kierrosluku. Parhaiten sopiva kierrosluku riippuu kulloinkin käytetystä materiaalista sekä työolosuhteista.

HIOMALAIKKOJEN VAIHTO Irrota virtapistoke!

Laikanvaihto käy helposti karanlukituksen avulla. Karanlukitusta painetaan ja hiomalaikan annetaan lukittua paikalleen. Laippamutteri avataan laippamutteriavaimella. Hiomatai katkaisulaikka vaihdetaan ja laippamutteri kiristetään laippamutteriavaimella.

Huomio:

Karanlukitusta saa painaa vain silloin, kun moottori ja kara eivät ole käynnissä! Karanlukitus on pidettävä alaspainettuna laikanvaihdon aikana!

Kun hioma- tai katkaisulaikat ovat korkeintaan n. 3 mm paksuisia, laippamutteri on avattava sileä puoli laikkaa kohti.

UUSIEN HIOMALAIKKOJEN KOEKÄYTTÖ

Kun hioma- tai katkaisulaikka on kiinnitetty kulmahiomakoneeseen, koneen annetaan käydä vähintään minuutin ajan joutokäyntiä. Tärisevät laikat on heti vaihdettava.

HIOMALAIKAT

Hioma- tai katkaisulaikka ei saa koskaan olla ohjeenmukaista halkaisijaa suuurempi. Tarkastakaa laikan käyntinopeus ennen laikan kiinnitystä. Laikan käyntinopeuden tulee olla suurempi kuin kulmahiomakoneen joutokäyntinopeus.

Käyttäkää ainoastaan sellaisia hioma- ja katkaisulaikkoja, jotka ovat sallittuja 11.000 min ^-1 maksimikäyntinopeudelle ja 80 m/s kehänopeudelle.

TYÖTÄ KOSKEVIA OHJEITA

Pinnan hionta

Pinnan hionta onnistuu parhaiten, kun hiomalaikka asetetaan 30 - 40 asteen kulmaan hiomapintaan nähden ja liikutetaan tasaisesti edestakaisin hiottavan kappaleen yli.

Katkaisuhionta

Katkaisutõissä hiomakonetta ei saa kääntää niin, että laikan leikkuutaso muuttuu. Katkaisulaikan leikkuusärmän tulee olla puhdas. Kovien kivimateriaalien katkaisuun on parasta käyttää timanttilaikkaa.

Asbestia sisältäviä materiaaleja ei saa käsitellä!

Älkää koskaan käyttäkö katkaisulaikkoja pinnan hiontaan.

TEKNISIÄ TIETOJA

Nimellisjännite 230 V ~ 50 Hz
Tehonkäyttö 850 W
Joutokäyntinopeus 2.800 - 11.000 min	1
Laikan halkaisija kork. 125 mm
Käyttökaran kierteitys M14
Äänen painetaso 91 dB (A)
Äänen tehotaso 98 dB (A)
Tärinä _w	9,3 m/s ^2
Paino 2,5 kg
Soujaeristetty

SF

Laippojen sijoitus käytettäessä hiomalaikkoja ja katkaisulaikkoja

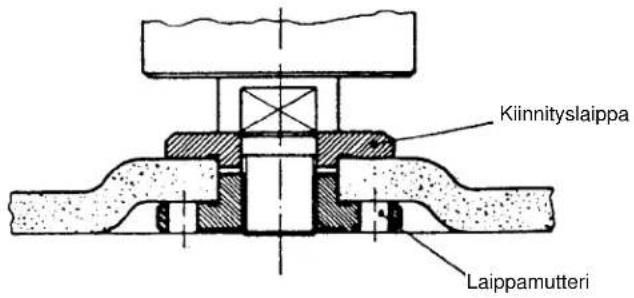

1 Laippojen sijoitus käytettäessä syvennyksellä varustettua tai suoraa hiomalaikkaa

Kiinnityslaippa Laippamutteri

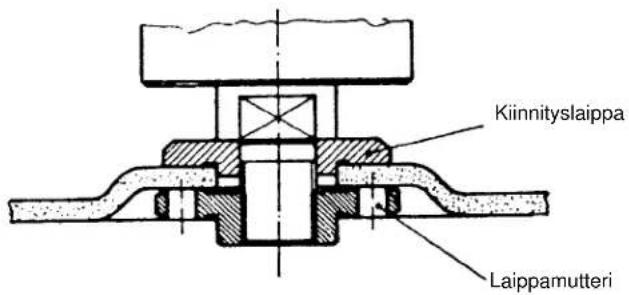

2 Laippojen sijoitus käytettäessä syvennyksellä varustettua katkaisulaikkaa

Kiinnityslaippa Laippamutteri

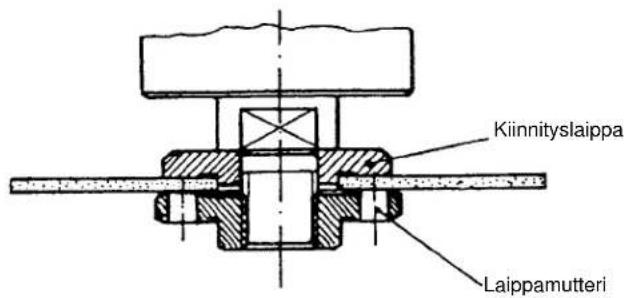

3 Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa

Kiinnityslaippa Laippamutteri

N

Takkuuaika alkaa ostopäivänä ja sen pituus on 2 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

©Εγγύηση EINHELL

Oikeus teknisiin muutoksiin pidätetään
