Produkttyp	Winkelschleifer
Marke	EINHELL
Modell	WS-G 125 E
Nennspannung	230 V ~ 50 Hz
Aufnahmeleistung	850 W
Leerlaufdrehzahl	2 800 - 11 000 U/min
Max. Schleifscheibendurchmesser	125 mm
Gewinde der Antriebsspindel	M 14
Schalldruckpegel (LPA)	91 dB(A)
Schallleistungspegel (LWA)	98 dB(A)
Vibration	9,3 m/s²
Gewicht	2,5 kg
Doppelte Isolierung	Ja
Schutzausstattung	Schutzhaube, Zusatzhandgriff, Sicherheitsschalter
Hauptfunktionen	Schruppen und Trennen von Metall und Stein
Elektronische Drehzahlvorwahl	Ja (Drehzahlregler)
Spindelarretierung	Ja
Schaltertyp	Schiebeschalter (Sicherheit)
Wartung und Reinigung	Vor Wartung Netzstecker ziehen; Schleifscheibenwechsel mit Spindelarretierung; nur Originalteile verwenden
Garantie	2 Jahre

Häufig gestellte Fragen - WS-G 125 E EINHELL

Wie wechsle ich die Schleifscheibe an der EINHELL WS-G 125 E ?

Trennen Sie zuerst das Gerät vom Netz. Drücken Sie die Spindelarretierung, um die Spindel zu blockieren. Verwenden Sie den Stiftschlüssel, um die Flanschmutter zu lösen. Ersetzen Sie die Scheibe und ziehen Sie die Mutter wieder fest. Lassen Sie die Spindelarretierung los.

Welche Schleifscheiben kann ich verwenden?

Verwenden Sie Schleif- oder Trennscheiben mit einem maximalen Durchmesser von 125 mm und einer maximalen Drehzahl von 11 000 U/min (80 m/s). Bei dünnen Scheiben (≤3 mm) schrauben Sie die Flanschmutter mit der flachen Seite zur Scheibe.

Wie stelle ich die Drehzahl ein?

Drehen Sie den Drehzahlregler (Rändelrad), um die gewünschte Drehzahl vorzuwählen. Je höher die Zahl, desto höher die Drehzahl. Passen Sie die Drehzahl an das Material und die Arbeitsbedingungen an.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie eine Schutzbrille, Handschuhe und einen Gehörschutz. Verwenden Sie immer die Schutzhaube und den Zusatzhandgriff. Tragen Sie keine lockere Kleidung. Ziehen Sie vor Einstellungen oder Zubehörwechsel den Netzstecker.

Kann ich den Winkelschleifer zum Schneiden von Asbest verwenden?

Nein, es ist verboten, asbesthaltige Materialien zu bearbeiten. Dies stellt ein ernstes Gesundheitsrisiko dar.

Wie führe ich effizientes Schruppen durch?

Halten Sie die Scheibe in einem Winkel von 30° bis 40° zum Werkstück und führen Sie eine hin- und hergehende Bewegung aus. Dadurch wird ein optimales Schruppen erreicht.

Wie schneide ich mit dem Winkelschleifer?

Neigen Sie den Winkelschleifer nicht in der Schnittebene. Verwenden Sie eine Trennscheibe mit scharfer Kante. Für harte Steine bevorzugen Sie eine Diamantscheibe.

Was tun, wenn die Scheibe nach dem Einbau vibriert?

Lassen Sie den Winkelschleifer mindestens eine Minute im Leerlauf laufen. Wenn die Vibrationen anhalten, tauschen Sie die Scheibe sofort aus, da sie unausgewuchtet oder beschädigt ist.

Welche Versorgungsspannung ist erforderlich?

Das Gerät arbeitet mit 230 V ~ 50 Hz. Überprüfen Sie, ob die Netzspannung übereinstimmt und nicht mehr als 10 % abweicht.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-EINHELL-Ersatzteile. Kontaktieren Sie den in der Anleitung angegebenen Kundendienst. Die 2-jährige Garantie deckt Material- und Herstellungsfehler ab.

BEDIENUNGSANLEITUNG WS-G 125 E EINHELL

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch *
4 Schleifscheibe
5 Flanschmutter *

GB

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut

F

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ●Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
  ●Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.
• Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden.
  ●Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

• Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
  ●Verwenden Sie nur Orginal-Ersatzteile.
  ●Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
  ●Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wird nach ISO 3744, NFS 31-031 (84/537/EWG) gemessen.
• Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
• Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
  ●Halten Sie Ihren Arbeitsbereich in Ordnung.
  ●Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
  ●Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
  ●Der Wert der ausgesendeten Schwingungen wurde nach ISO 8662-8 ermittelt.

D

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt. Die Netzspannung sollte in keinem Fall um mehr als 10 % von der angegebenen Nennspannung abweichen.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Taste nach vorne schieben und zum Einrasten niederdrücken. Zum Ausschalten des Winkelschleifers die Taste niederdrücken. Die Taste springt in die Ausgangsstellung zurück.

ELEKTRONISCHE DREHZAHLVORWAHL

Mit dem Drehzahlregler kann die gewünschte Drehzahl, voreingestellt werden. Je größer die Zahl auf dem Stellrad, desto höher ist die Drehzahl. Die geeignete Drehzahl ist vom jeweiligen Werkstoff und den Arbeitsbedingungen abhängig.

AUSTAUSCH DER SCHLEIFSCHEIBEN Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken!

Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine maximale Drehzahl von 11.000 min ^-1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 850 W
Leerlaufdrehzahl: 2.800 - 11.000 min	1
max. Scheiben ∅: 125 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 91 dB (A)
Schalleistungspegel LWA: 98 dB (A)
Vibration _w	9,3 m/s ^2
Schutzisoliert
Gewicht 2,5 Kg

D

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

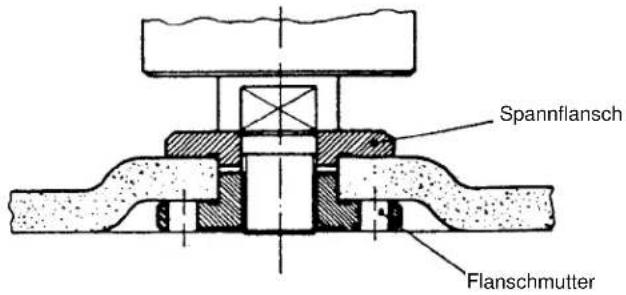

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

Spannflansch Flanschmutter

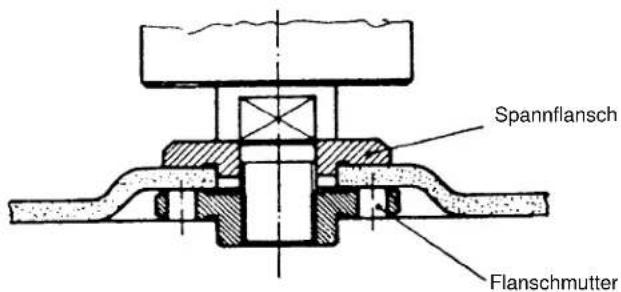

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

Spannflansch Flanschmutter

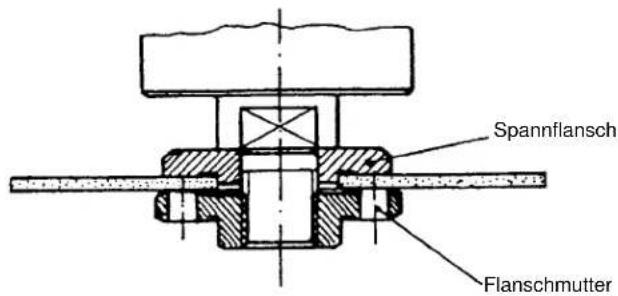

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe

Spannflansch Flanschmutter

GB

Dra ut nätkontakten!

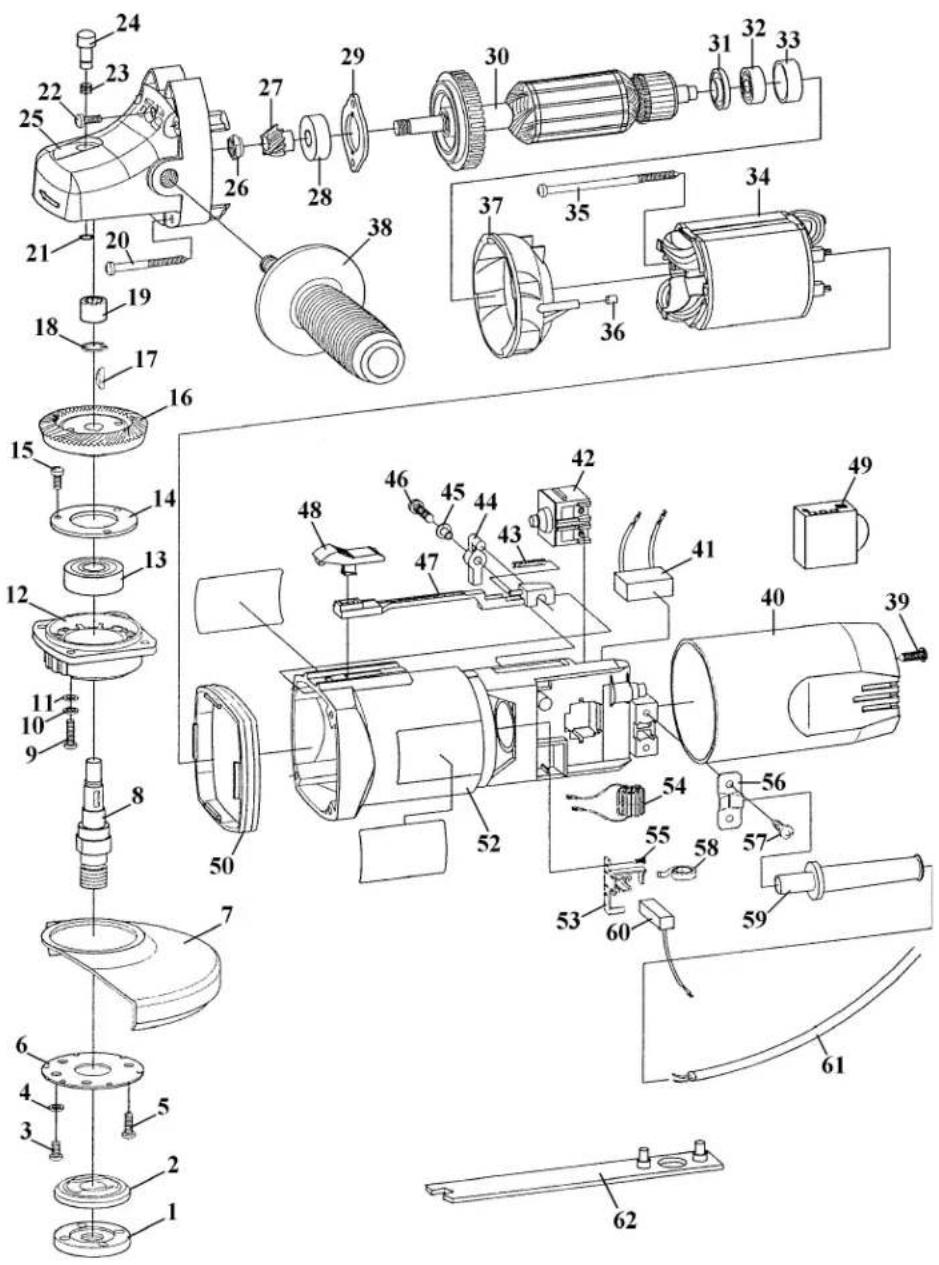

Ersatzteilzeichnung WS-G 125 E Art.-Nr.: 44.314.54, I.-Nr.: 01011

Ersatzteilliste WS-G 125 E Art.-Nr.: 44.314.54, I.-Nr.: 01011

Pos.	Bezeichnung Ersatzteilnr.
01	Flanschmutter 44.307.40.01
02	Flansch 44.307.40.02
03	Schraube M5x10 44.307.40.03
04	Scheibe 5,3 52.036.10
05	Blechschraube 4,2x9,5 44.302.00.44
06	Fixierteil 44.307.40.04
07	Schutzhaube 44.314.50.03
08	Spindel 44.307.40.06
09	Schraube M4x14 44.302.60.10
10	Federring 4 45.006.00.40
11	Scheibe 4,3 52.026.10
12	Getriebeflansch 44.314.50.06
13	Kugellager 6201	22.555.00.07
14	Lagerdeckel	44.307.40.07
15	Blechschraube 4,2x9,5	44.302.00.44
16	Antriebsrad	44.314.50.07
17	Palfeder 3x10	44.302.00.26
18	Seegerring 10	44.300.00.35
19	Nadellager	44.307.40.09
20	Schraube 4,2x28	44.307.40.10
21	Seegerring 6	44.307.40.11
22	Schraube M4x8	44.302.00.14
23	Druckfeder	44.307.40.12
24	Spindelarretierungsstift	44.307.50.08
25	Getriebegehäuse	44.314.50.08
26	Mutter M8	51.056.00
27	Antriebsritzel	44.314.50.09
28	Kugellager 80028	44.307.40.14
29	Trennplatte	44.307.40.15
30	Rotor	44.314.50.04
31	Isolierring	44.307.40.17
32	Kugellager 607 2Z	42.591.02.40
33	Lageraufnahme	44.307.40.18
34	Stator	44.314.50.05
35	Schraube 4,2x75	44.314.50.02
36	Gummistopfen	44.307.40.21
37	Luftleitteil	44.307.40.22
38	Zusatzhandgriff	44.307.40.23
39	Schraube 4,2x16	84.103.50.01
40	Handgriffgehäuse	44.307.50.01
41	Kondensator 0,33 yF	44.307.40.25
42	Schalter	44.307.50.05
43	Druckfeder	44.307.40.26
44	Betätigungshebel	44.307.40.27
45	Reduzierung	44.307.40.28
46	Blechschraube 2,9x16	50.501.65
47	Schaltstange	44.307.50.06
48	Schieber	44.307.40.29

Ersatzteilliste WS-G 125 E Art.-Nr.: 44.314.54, I.-Nr.: 01011

Pos.	Bezeichnung Ersatzteilnr.
49	Regelelektronik 44.307.50.10
50	Dämpfer 44.307.50.07
52	Motorgehäuse 44.307.50.02
53	Bürstenhalter 44.307.50.09
54	Spule 44.307.40.30
55	Schraube 2.2x6.5 44.307.40.31
56	Zugentlastungsschelle 44.307.40.32
57	Blechschraube 4,2x9,5 44.302.00.44
58	Andruckfeder 44.307.40.33
59	Knückschutztülle 44.307.40.34
60	Kohlebürste 44.307.40.35
61	Netzleitung 44.307.40.36
62	Stirnlochschlüssel 44.307.40.37

D	GB	F	NL	E	P
EG KonformitätserklärungDer Untorzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undorsigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDo ondertokenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Winkelschleifer	Right-angle Grinder	Meuleuse d'angle	Haakse slijper	Lijadora angular	Rectificadora angular
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
WS-G 125 E
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro- magnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro- magnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt- conform de volgende richtlijnen is:☑EG machinerichtlijn 89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektro- magnetische compatibiliteit 89/336 EWG met wijzigingen	– No. de serie en el producto: satisfy las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterações
HD 400.1; HD 400.2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den23.04.1998	Landau/Isar, (date)23.04.1998	Landau/Isar, (date)23.04.1998	Landau/Isar, datum23.04.1998	Landau/Isar23.04.1998	Landau/Isar23.04.1998
PilaumProduct-Management	PilaumProduct-Management	PilaumProduct-Management	PilaumProduct-Management	PilaumProduct-Management	PilaumProduct-Management
S	SF	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukalsuusilmoltusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichlarazione di conformità CEIl sottoscritto dichlara in nome della citta	EC Overensstemmelses-erklæringUndertegnede erklærer på vogne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	óti η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προιόν	macchina/prodotto	maskine/produkt
Vinkelslipverk Kulmahlomakone Vinkelsilpemaskin			για τον γωνιακό τροχό	Smerigliatrice angolare Vinkelsliber
märke	merkki	Merke	uáρκα	marca	mærke
Einhall®
typ	tyyppi	Type	túπος	tipo	type
WS-G 125 E
– serienummer på produkten - motsvararEU riktlinje för maskiner89/392/EWG med ändringarEU riktlinje för lågspänning73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar	– tuotteen valmistusnumero - vastaaEU-konedirektiivik (johon on tehty muutoksia)89/392/EWGEU-pionjänitodirektiviä73/23 EWGEU-direktiviä 89/336 EWG(johon on tehty muutoksia) ja joka koskee sähkömagn-eettlista mukautuvuutta (EMI)	– Serienumer på produktet – tilfredsstiller folgende retningslinjer:EU Maskinretningslinje 89/392/EWG med endringerEU Lavspennings- retningslinje 73 / 23 EWGEU Ratingslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer.	– Apriðμός σειράς πάνω στο προιόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή τηςEuropaατικής Κοινότητας 89/392’ EOK με αλλαγεκατευθυντήρια γραμμή χαμηλής τόσεως τηςEuropaατικής Κοινότητας 73/23’ EOKκατευθυντήρια γραμμή πλεκτροχανγντικής ανεκτικότητας τηςEuropaατικής Κοινότητας 89/336’ EOK με αλλαγές.	– numero di serie sul prodotto - corrispondealla Direttiva CE sulle macchine 89/392/CEE con modifichealla Direttiva CE sulla bassa tensione 73/23 CEEalla Direttiva CE sulla compatibilità eletro-magnetica 89/336 CEE con modifiche	– Serienummer på produktet - opfylderEU-maskindirektiv89/392/E∅F med ændringerEU-lavspaendingsdirektiv73/23/E∅FEU-direktiv vedr. elektromagnetisk stoj (EMC)89/336/EOF med ændringer.
HD 400.1; HD 400.2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3
Landau/Isar, den23.04.1998PflaumProduct-Management	Landau/Isar23.04.1998PflaumProduct-Management	Landau/Isar, den23.04.1998PflaumProduct-Management	Landau/Isar, στις23.04.1998PflaumPflaumProduct-Management	Landau/Isar,1”23.04.1998PflaumProduct-Management	Landau/Isar, den23.04.1998PflaumProduct-Management

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die

anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

F GARANTIE EINHELL

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezelt beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionslehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die Infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-u. Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer

Mühlgasse 1

A-2353 Guntramsdorf

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
