KÄYTTÖOHJE BMS 1000 ST EINHELL

Kolmileukainen poranistukka

1,5 -13 mm,

Lisäkahva syvyysvasteella

Nimike

1 Hammaskehäporanistukka

2 Poraussyvyyden osoitin

3 Lisäkahva

4 2-vaihde-nopeuskytkentä

5 Poraus-/iskuporauskytkin

6 Tyyppikilpi

8 Kierrosluvun säädin

9 Lukituspainike

10 Käyttökytkin

Tekniset tiedot

Jännite: 230 V\~

Tehonotto: 1000 wattia

Porausteho: Betoni 16 mm

Teräs 13 mm

Puu 25 mm

Kuormitus- In 0: 0-1100 min ^-1

kierrosluku: II n 0: 0-2900 min ^-1

Iskuluku: 0-55.100 min

Äänen

painetaso LPA 82 dB (A)

Äänen

tehotaso LWA 92,6 dB (A)

Tärinä a_w 10 m/s²

Paino 2,2 kg

Soujaeristetty

Huomio

●BMS 1000 ei ole tarkoitettu lisäyslaitteiden käyttöön.

- Älä käytä laitetta höyryjen tai palavien nesteiden läheisyy-dessä.

●Käytä vain teräviä poranteriä ja sopivia ruuvausosia.

Vedä aina laitetta korjattaessa tai puhdistettaessa pistoke irti pistorasiasta.

- Suojaa verkkojohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

- Älä kanna laitetta verkkojohdosta.

- Älä vedä pistoketta irti pisto-rasiasta johdosta vetämällä.

●Tarkista ennen pistokkeen pistorasiaan työntämistä, että käyttökytkin ei ole lukittu.

●Kun käytät kaapelirumpua, kierrä johto kokonaan rummulle. Johtimen läpimitta vähintään 1,5 mm ^2 .

-Älä ylikuormita konetta.

- Kiinnitä kaikki työstettävät kappaleet tukevasti.

- Älä anna lasten käyttää tai käsitellä laitetta.

- Tarkista ensin seinissä kulkevien näkymättöminen sähkövesi- tai kaasujohtojen sijainti johdonhakulaitteella, ennen poraamisen aloittamista.

- Käytä suojalaseja ja käytä pölynaamaria, kun työskennel-täessä syntyy paljon pölyä.

●Vain sähkömies saa suorittaa korjaustyöt.

●Käytä vain alkuperäisiä varaosia.

- Työpaikan melutaso saattaa ylittää 85 dB (A). Tällöin on huolehdittava käyttäjää koskevista melunsuojatoimenpiteistä. Tämän sähkötyökalun ääni on mitattu ICE 59 CO 11, IEC 704, DIN 45635 - osa 21, NFS 31-031 (84/537/ETY) mukaisesti.

- ISO 5349 mukainen kahvasta mitattu tärinä 10 m/s ^2

Huolto

●Pidä porakone aina puhtaana.

-Älä käytä muovin puhdistamiseen mitään syövyttäviä ain-eita.

- Jos liiallista kipinöintiä ilmenee, tarkista poran terät.

- Pidä tuuletusaukot vapaina.

- Mikäli toteat laitteessa vikoja, voit nimetä varaosat mukana olevan rakennepiirustuksen, sekä osalistan avulla ja tilata osat huoltopalvelusta.

Iskuporaus

Porcus/nuvus

Poraus/ruuvaus

Poranterät kiristetään kaikista kolmesta reiästä. Kiristyksen jälkeen poranistukka on aina vedettävä irti.

Huomio!

Kytke vain, kun laite on pysäh- tynyt. Laattoja ja kaakeleita porattaessa on säädettävä asentoon poraus/ruuvaus.

Päällekytkentä: Paina käyttökytkin A alas

Kestokäyttö: Kytkin A varmistetaan lukitsimella B.

Poiskytkentä: Paina lyhyesti käyttökytkintä A.

Riippuen siitä, kuinta voimakkaasti painat käyttökytkintä A, valitset oikean kierrosnopeuden eri töille (esim. fuuvaus, poraus jne.).

Pyöriminen Pyöriminen oikealle vasemmalle

Kun kierroslukuvun säädintä kierretään oikealle, kierrosnopeus nousee.

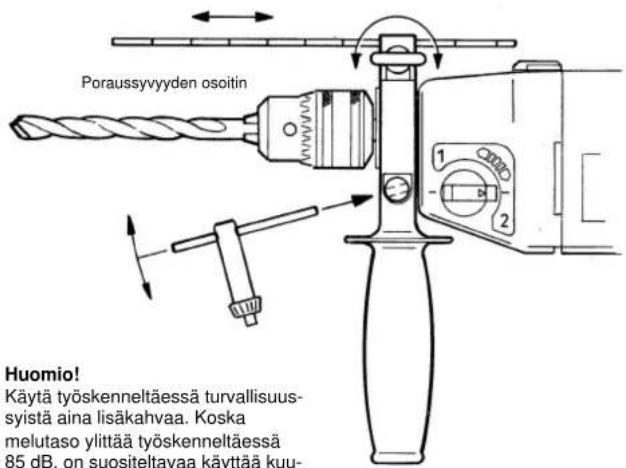

Poraussyvyyden osoitin Huomio! Käytä työskenneltäessä turvallisuus- syistä aina lisäkahvaa. Koska melutaso ylittää työskenneltäessä 85 dB, on suositeltavaa käyttää kuu-

Kytkentä asennosta 1 asentoon 2 vain, kun kone on pysähtynyt.

Huomio!

Käytä työskenneltäessä turvallisuus- syistä aina lisäkahvaa. Koska melutaso ylittää työskenneltäessä 85 dB, on suositeltavaa käyttää kuulonsuojainta.

Leveranseomfang

BMS 1000,

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

©Εγγύηση EINHELL

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
