VERWENDUNG

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

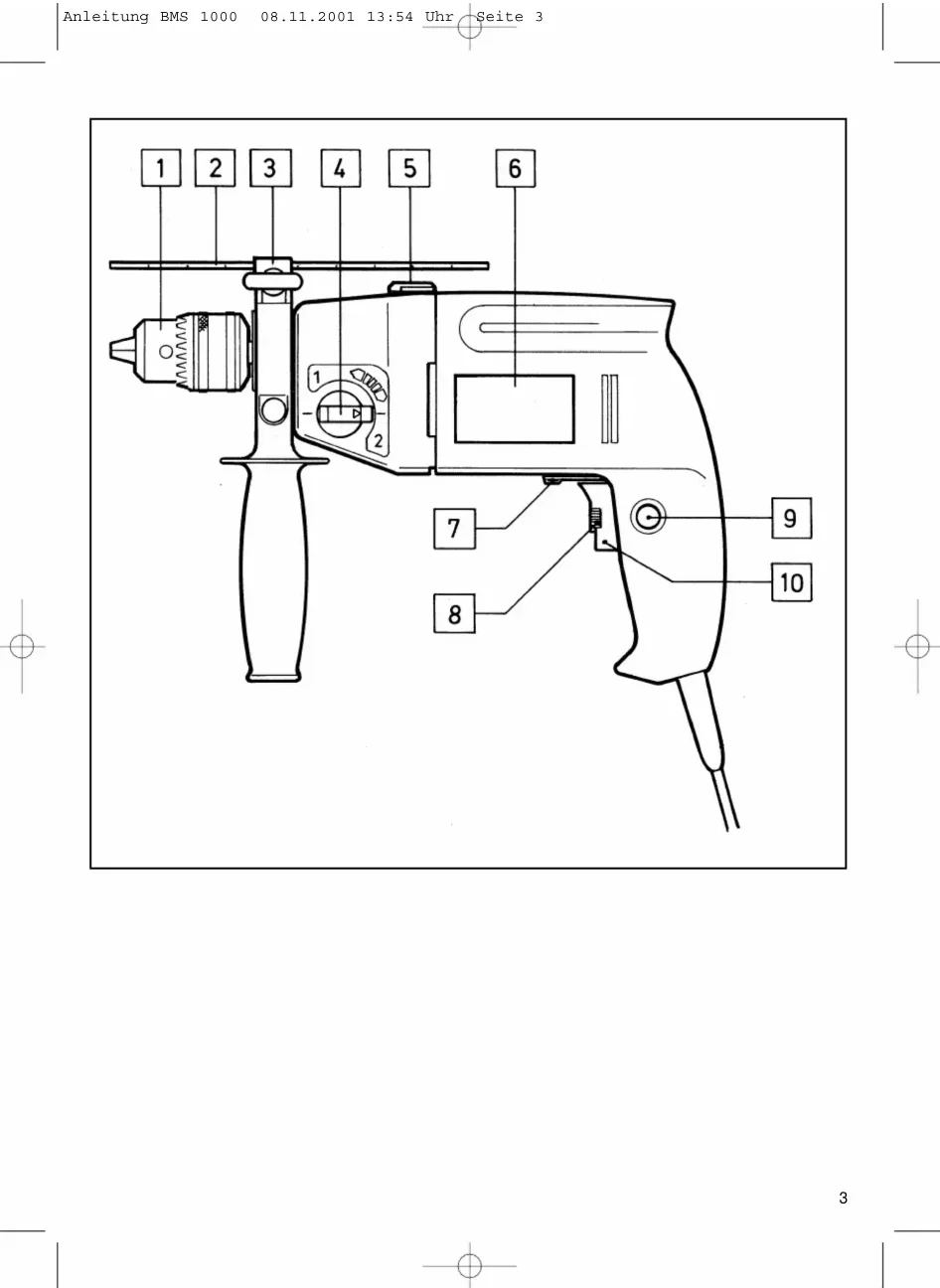

Beschreibung

1 Zahnkranzbohrfutter

2 Bohrtiefenanschlag

3 Zusatzgriff

4 2-Gang-Getriebeschalter

5 Bohren/Schlagbohren-Umschalter

6 Typenschild

7 Rechts-/Linkslauf-Umschalter

8 Drehzahl-Regler

9 Feststellknopf

10 Betriebsschalter

Technische Daten

Spannung: 230 V\~

Leistungs- 1000 Watt aufnahme:

Bohr- Beton 16 mm

Ileistung: Stahl 13 mm

Holz 25 mm

Leerlauf- n 0: 0-1100 min ^-1

drehzahl: n 0: 0-2900 min ^-1

Schlag-

zahl: 0-55.100 min

Schalldruckpegel LPA: 82 dB(A)

Schallleistungspegel LWA:

92,6 dB(A)

Schutzisoliert

Vibration a_w

10 m/s²

Gewicht 2,2 kg

Achtung

●Die Bohrmaschine ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.

●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.

●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

●Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.

●Das Gerät nicht am Netzkabel tragen.

●Den Stecker nicht durch ziehen am Netzkabel aus der Steck-dose entfernen.

●Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arre- tiert ist.

- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .

●Maschine nicht überlasten.

●Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.

●Kindern unzugänglich machen!

- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.

- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.

●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.

●Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.

●Verwenden Sie nur original Ersatzteile

●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.

●Der Wert der am Griff ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.

●Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.

- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.

●Halten Sie die Lüftungsschlitze frei.

●Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung, sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern.

D

Schlagbohren

Die Bohrer sollen an allen

3 Löchern im Bohrfutter nach- gezogen werden.

Nach dem Festziehen den Bohrfutterschlüssel abziehen.

Achtung!

Nur im Stillstand umschalten.

Beim Bohren in Fliesen und

Kacheln Stellung

Bohren/Schrauben

einstellen.

Einschalten: Betriebsschalter A eindrücken

Dauerbetrieb: Mit Feststellknopf B Schalter A sicher

Ausschalten: Betriebsschalter A kurz eindrücken

Durch mehr oder weniger starkes Drücken des Betriebsschalters A wählen Sie die

richtige Tourenzahl für jede Arbeit. (z.B. Schrauben, Bohren usw.)

Rechtslauf Linkslauf

R ← L ΦA m

Drehen des Drehzahlreglers nach rechts erhöht sich die Umdrehung

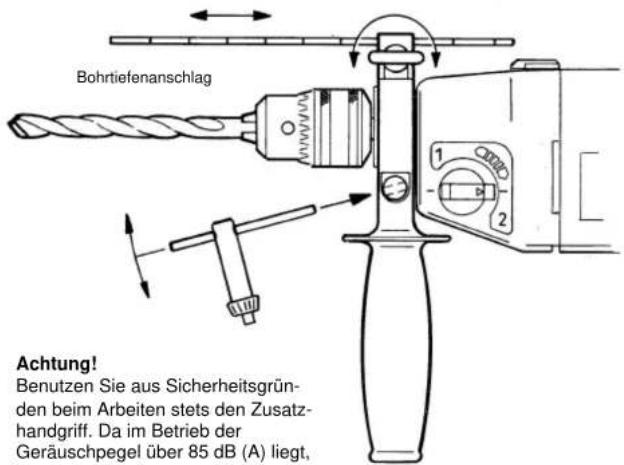

Bohrtiefenanschlag Achtung! Benutzen Sie aus Sicherheitsgrün- den beim Arbeiten stets den Zusatz- handgriff. Da im Betrieb der Geräuschpegel über 85 dB (A) liegt,

Nur im Stillstand umschalten. Stellung 1 auf Stellung 2

Scope of delivery

package

BMS 1000

7 Rechts-/Linkslauf-Umschalter

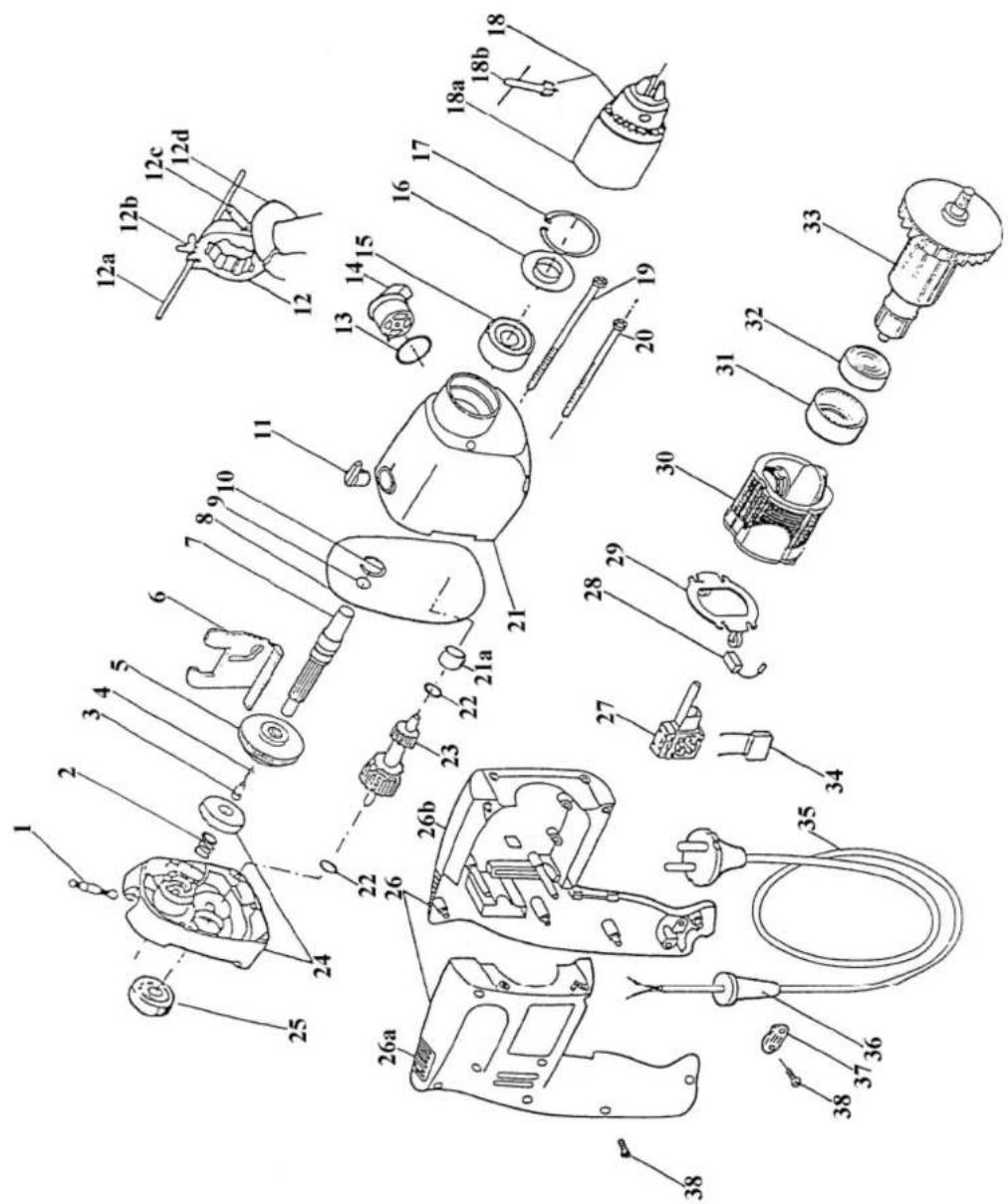

Ersatzteilzeichnung BMS 1000, Art.-Nr. 42.592.08, I.-Nr. 91017

Ersatzteilliste BMS 1000, Art.-Nr. 42.592.08, I.-Nr. 91017

Pos.	Bezeichnung ET-Nummer		Pos.	Bezeichnung ET-Nummer
01	Bolzen 42.591.02.61		19	Schraube 4,2x80/20	42.591.02.25
02	Feder 42.591.02.62		20	Schraube 3,9x43	42.591.02.26
03	Bolzen 5x10 42.591.02.63		21	Getriebegehäuse	42.591.02.66
04	Kugel 5 42.591.02.64		21a	Nadellager 0608	42.591.02.67
05	Getrieberad 42.592.20.10		22	U-Scheibe	42.591.02.68
06	Schieber 42.591.02.06		23	Getriebewelle 42.592.20.15
07	Aufnahmewelle	42.592	20.04	Lagerschild	42.592.20.16
08	Dichtungsring	42.591	1.02	Kugellager 6082	42.591.02.31
09	Dichtungsring 42.591.02.09		26	Griffgehäuse komplett	42.592.00.03
10	Seegerring 42.591.02.10		26a	Griffgehäuse rechts	42.592.00.04
11	Drehknopf 42.592.00.01		26b	Griffgehäuse links	42.592.00.05
12	Zusatzhandgriff komplett 42.592.20.11		27	Schalter	42.591.02.35
12a	Tiefenanschlag 42.591.02.13		28	Schleifkohle	42.592.20.19
12b	Schraube 42.592.20.12		29	Kohlenhalter	42.592.20.17
12c	Gegenmutter kpl. 42.592.20.13		30	Stator	42.591.02.38
12d	Handgriff	42.592.20.14	31	Lagerhülse	42.591.02.39
13	Dichtung 42.591.02.17		32	Kugellager	42.591.02.40
14	Drehknopf 42.591.02.18		33	Rotor	42.591.02.41
15	Kugellager 6002	42.591.02.19	34	Kondensator	42.591.02.42
16	Lagerhülse	42.591.02.20	35	Netzleitung
17	Seegerring 42.591.02.21		36	Knickschutztülle	42.591.02.44
18	Bohrfutter mit Schlüssel	42.592.00.11	37	Zugentlastungsschelle	42.591.02.45
18a	Bohrfutter	42.592.00.12	38	Schraube 3,9x19	42.591.02.46
18b	Bohrfutterschlüssel	42.591.02.24	o.B.	Bohrfutterschraube	42.592.20.03
