KÄYTTÖOHJE Advantage 445 S CHAR BROIL

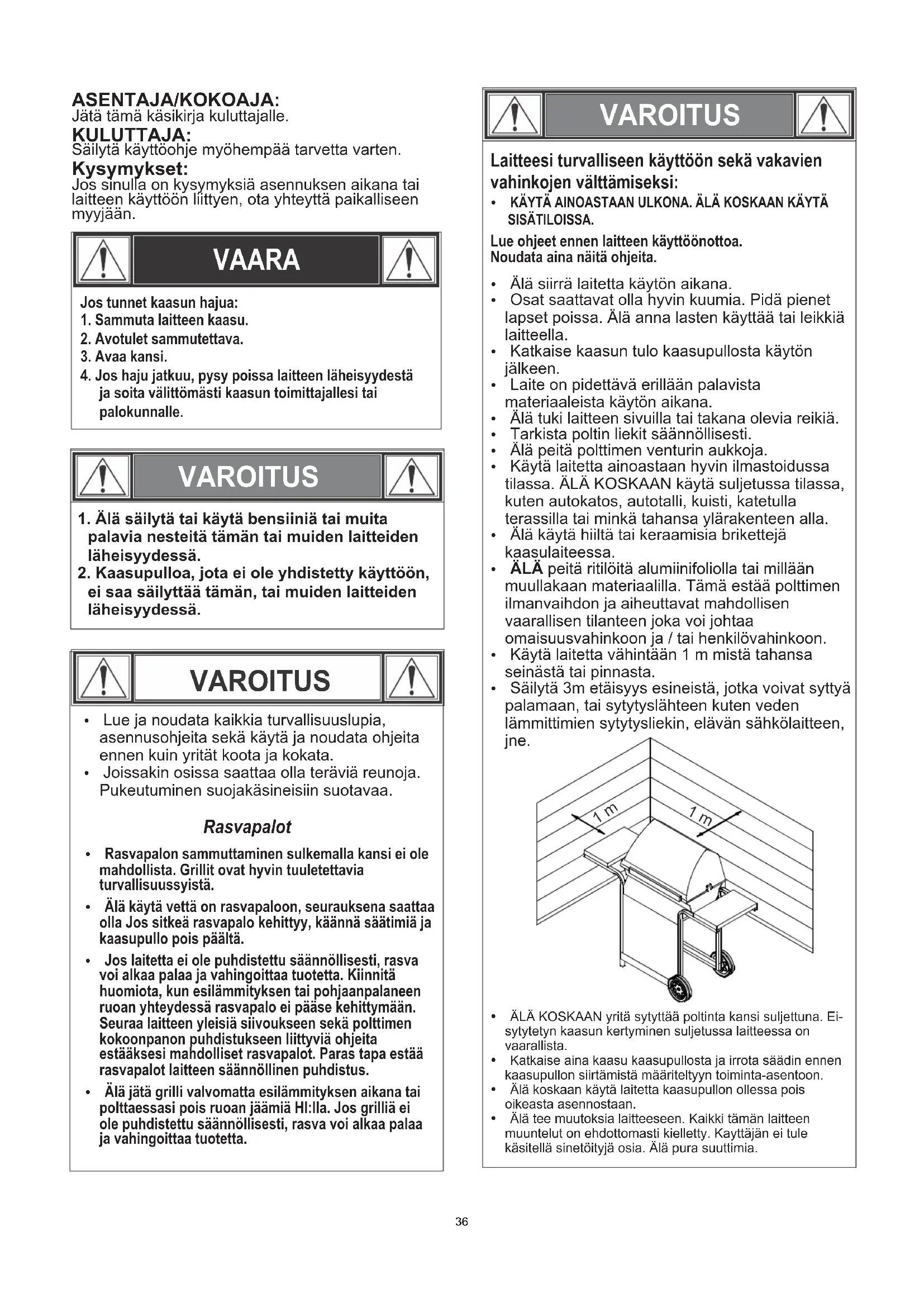

1. Sammuta laitteen kaasu.

2. Avotulet sammutettava.

4. Jos haju jatkuu, pysy poissa laitteen läheisyydestä

ja soita välittömästi kaasun toimittajallesi tai palokunnalle.

1. Älä säilytä tai käytä bensiiniä tai muita

palavia nesteitä tämän tai muiden laitteiden läheisyydessä.

2. Kaasupulloa, jota ei ole yhdistetty käyttöön,

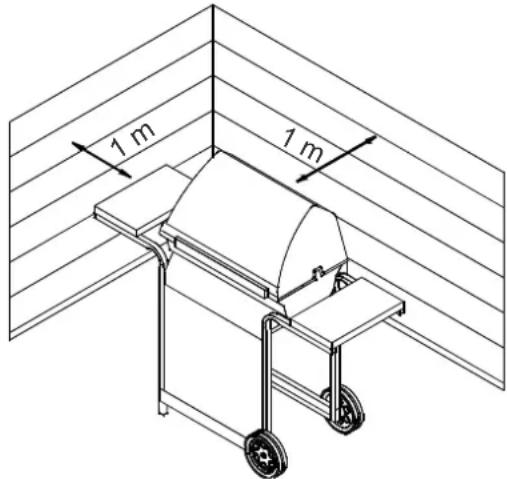

ei saa säilyttää tämän, tai muiden laitteiden läheisyydessä. Ÿ Lue ja noudata kaikkia turvallisuuslupia, asennusohjeita sekä käytä ja noudata ohjeita ennen kuin yrität koota ja kokata. Ÿ Joissakin osissa saattaa olla teräviä reunoja. Pukeutuminen suojakäsineisiin suotavaa. Rasvapalot Ÿ Rasvapalon sammuttaminen sulkemalla kansi ei ole mahdollista. Grillit ovat hyvin tuuletettavia turvallisuussyistä. Ÿ Älä käytä vettä on rasvapaloon, seurauksena saattaa olla Jos sitkeä rasvapalo kehittyy, käännä säätimiä ja kaasupullo pois päältä. Ÿ Jos laitetta ei ole puhdistettu säännöllisesti, rasva voi alkaa palaa ja vahingoittaa tuotetta. Kiinnitä huomiota, kun esilämmityksen tai pohjaanpalaneen ruoan yhteydessä rasvapalo ei pääse kehittymään. Seuraa laitteen yleisiä siivoukseen sekä polttimen kokoonpanon puhdistukseen liittyviä ohjeita estääksesi mahdolliset rasvapalot. Paras tapa estää rasvapalot laitteen säännöllinen puhdistus. Ÿ Älä jätä grilli valvomatta esilämmityksen aikana tai polttaessasi pois ruoan jäämiä HI:lla. Jos grilliä ei ole puhdistettu säännöllisesti, rasva voi alkaa palaa ja vahingoittaa tuotetta. Laitteesi turvalliseen käyttöön sekä vakavien vahinkojen välttämiseksi: Ÿ KÄYTÄ AINOASTAAN ULKONA. ÄLÄ KOSKAAN KÄYTÄSISÄTILOISSA. Lue ohjeet ennen laitteen käyttöönottoa. Noudata aina näitä ohjeita. Ÿ Älä siirrä laitetta käytön aikana.Ÿ Osat saattavat olla hyvin kuumia. Pidä pienet lapset poissa. Älä anna lasten käyttää tai leikkiä laitteella. Ÿ Katkaise kaasun tulo kaasupullosta käytön jälkeen. Ÿ Laite on pidettävä erillään palavista materiaaleista käytön aikana. Ÿ Älä tuki laitteen sivuilla tai takana olevia reikiä.Ÿ Tarkista poltin liekit säännöllisesti.Ÿ Älä peitä polttimen venturin aukkoja.Ÿ Käytä laitetta ainoastaan hyvin ilmastoidussa tilassa. ÄLÄ KOSKAAN käytä suljetussa tilassa, kuten autokatos, autotalli, kuisti, katetulla terassilla tai minkä tahansa ylärakenteen alla. Ÿ Älä käytä hiiltä tai keraamisia brikettejä kaasulaiteessa. Ÿ ÄLÄ peitä ritilöitä alumiinifoliolla tai millään muullakaan materiaalilla. Tämä estää polttimen ilmanvaihdon ja aiheuttavat mahdollisen vaarallisen tilanteen joka voi johtaa omaisuusvahinkoon ja / tai henkilövahinkoon. Ÿ Käytä laitetta vähintään 1 m mistä tahansa seinästä tai pinnasta. Ÿ Säilytä 3m etäisyys esineistä, jotka voivat syttyä palamaan, tai sytytyslähteen kuten veden lämmittimien sytytysliekin, elävän sähkölaitteen, jne. Ÿ ÄLÄ KOSKAAN yritä sytyttää poltinta kansi suljettuna. Ei-sytytetyn kaasun kertyminen suljetussa laitteessa onvaarallista.Ÿ Katkaise aina kaasu kaasupullosta ja irrota säädin ennenkaasupullon siirtämistä määriteltyyn toiminta-asentoon.Ÿ Älä koskaan käytä laitetta kaasupullon ollessa poisoikeasta asennostaan.Ÿ Älä tee muutoksia laitteeseen. Kaikki tämän laitteenmuuntelut on ehdottomasti kielletty. Kayttäjän ei tulekäsitellä sinetöityjä osia. Älä pura suuttimia. 1 m 1 m VAROITUS VAROITUS 36Kaasupullon Sijoittaminen Kaasupullo, joka on 6 kg tai vähemmän, voidaan sijoittaa maahan sivuhyllyn alle tai laitteen sisälle määriteltyyn paikkaan. Suuremmat kaasupullot on asetettava ainoastaan joko sivuhyllyn alle tai grillin taakse. Laitteeseen sijoitettavat kaasupullot saavat olla halkaisijaltaan enintään 340 mm ja suurimmalta korkeudeltaan 400 mm. Maahan asetettuja kaasupulloja ei saa sijoittaa keittolevyn alle. Säädintä koskevat vaatimukset Säädintä on käytettävä laitteen kanssa. Käytä ainoastaan kaasusäädintä, joka on toimitettu laitteen mukana. Jos säädintä ei ole toimitettu, käytä vain sertifioitua säädintä EN 16129 (virtausnopeus maks. 1,5 kg / h) ja joka on hyväksytty maassasi ja täyttää kaasun määritykset Teknisissä Tiedoissa. Letkua koskevat Vaatimukset Käytä vain hyväksyttyä letkua ja joka on sertifioitu EN standardin mukaisesti ja on enintään 1,5 m pitkä. Suomen osalta letkun pituus saa olla enintään 1,2 m. Ennen jokaista käyttöä, tarkista onko että letku katkennut tai kulunut. Varmista että letku ei ole mutkalla. Varmista, että yhdistettynä letku ei osu kuumiin pintoihin. Vaihda vaurioituneet letkut ennen laitteen käyttöä. Vaihda letku kansallisten vaatimusten mukaan. Turvallisuusvinkkejä Ÿ Ennen kaasupullon venttiilin avaamista, tarkista säätimen tiiviys. Ÿ Kun laite ei ole käytössä, sammuta kaikki säätimet ja kaasu. Ÿ Käytä pitkävartisia grilliastioita ja patakintaita palovammojen sekä roiskeiden välttämiseksi. Käytä suojakäsineitä käsitellessäsi kuumia osia. Ÿ Suurin keittolevyn kuormitus, jos sellainen on, ja sivuhyllyn, on 4,5 Kg. Kypsennysastian minimihalkaisija 200mm ja suurin halkaisija 260mm. HUOMAUTUS: Grilliäsi EI VOI varustaa Keittolevyllä! Ÿ Rasvakuppi (jos varusteena) on asetettava laitteeseen ja tyhjennettävä jokaisen käyttökerran jälkeen. Älä poista rasvakuppia ennenkuin laite on täysin jäähtynyt. Ÿ Ole varovainen, kun avaat kannen, koska avatessa saattaa tulla kuumaa höyryä. Ÿ Ole hyvin varovainen lasten, vanhusten, tai eläinten ollessa läheisyydessä. Ÿ Jos huomaat rasvan tai muiden kuumien materiaalien tippuvan laitteesta venttiilin, letkun tai säätimen päälle, katkaise kaasu heti. Määritä syy, korjaa se, sitten puhdista ja tarkasta venttiili, letku, ja säädin ennen jatkamista. Ÿ Suorita vuototesti. Ÿ Älä säilytä esineitä tai materiaaleja laitteen sisällä kärryssä, jotka estäisivät palamisilman virtauksen alapintaan joko ohjauspaneeliin tai tulipesän kulhoon. Ÿ Älä irrota tai vaihda kaasusäiliötä vähintään 3 m avotulesta tai muusta sytytyslähteestä. Käännä säätimet ja kaasupullo pois päältä kun niitä ei käytetä. Jos syttymistä ei tapahdu 5 sekunnissa, käännä polttimen ohjaimet pois päältä, odota 5 minuuttia ja toista sytytysmenettely. Jos poltin ei syty venttiilin ollessa auki, kaasu virtaa edelleen ulos polttimesta ja voi vahingossa syttyä ja tämä aiheuttaa loukkaantumisriskin. Sytyttimen sytytys Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen

3. Kytke kaasu päälle kaasupullosta.

4. Syttyäkseen, työnnä ja käännä polttimen

säädintä kohtaan HIGH. Välittömästi, työnnä ja pidä alhaalla ELECTRONIC IGNITOR - painiketta, kunnes poltin syttyy.

5. Jos syttymistä ei tapahdu 5 sekunnissa, käännä

polttimen ohjaimet pois päältä, odota 5 minuuttia ja toista sytytysmenettely.

6. Toista vaiheet 4 ja 5 sytyttääksesi muut

pääpolttimet. Sytytys tulitikulla Ÿ Älä kumarru grillin yli sytytyksen aikana.

1. Käännä kaasupolttimen säätöventtiilit (pois).

2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.

3. Kytke kaasu päälle kaasupullosta.

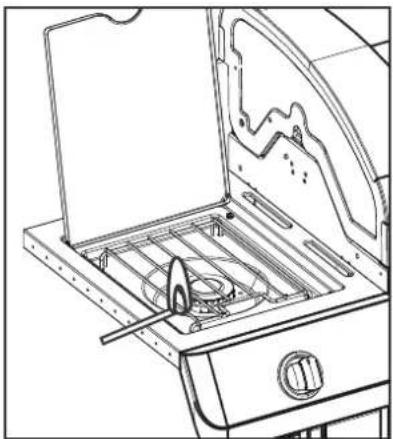

4. Aseta tulitikku tulitikkupidikkeeseen (roikkuu grillin

sivupaneelissa). Sytytä tulitikku; Sytytä sitten poltin asettamalla tulitikku läpi grillin sivussa olevasta tulitikkureiästä. ja käännä polttimen nuppia välittömästi HIGH -asentoon. Varmista, että poltin syttyy ja palaa tasaisesti.

5. Sytytä vierekkäiset polttimet järjestyksessä painamalla

nuppeja ja kääntämällä HIGH -asentoon. VAROITUS VAROITUS

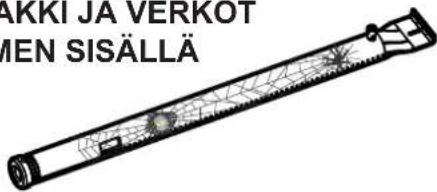

Jos grillisi sytyttäminen vaikeutuu tai liekki on heikko, tarkista ja puhdista venturit ja polttimet.Hämähäkkien tai pienten hyönteisten tiedetään aiheuttavan ”flashback” -ongelmia rakentamalla pesiä ja laskemalla munia grillin ventureihin tai polttimiin estäen kaasun virtausta. Tiivistynyt kaasu voi syttyä ohjauspaneelin takana. Tämä ”flashback” voi vahingoittaa grilliä ja aiheuttaa vammoja. Estämään ”flashback” ja varmistamaan hyvä suorituskyky, poltin ja venturiletkun asennus tulisi poistaa ja puhdistaa aina, kun grilli on ollut käyttämättömänä pitkään.

Ÿ Varmista että kaasu on kytkettynä päälle kaasupullosta.Ÿ Varmista että kaasupullossa on kaasua.Ÿ Tekeekö sytytin kipinöintiääntä?Jos tekee, tarkista polttimen kipinöinti.Ellei kipinöi, tarkista onko vahingoittuneita tai irtonaisia johtoja.Ÿ Jos johdot ovat kunnossa, tarkista onko vaurioituneitaelektrodeja, vaihda tarvittaessa.Ÿ Jos johdossa tai elektrodeissa on ruoanlaitosta jäämiä, pyyhielektrodin kärki alkoholilla tarvittaessa.Ÿ Tarvittaessa vaihda johdot.Ÿ Jos ääntä ei kuulu tarkistaa akku.Ÿ Varmista, että akku on asennettu oikein.Ÿ Tarkista, ovatko moduulin ja kytkimen johtojen liitännätlöysiä.Ÿ Jos sytytin ei edelleenkään toimi, käytä tulitikkuja. Venttiilien, Letkun ja Säätimen Vuototestaus Vuototesti ennen ensimmäistä käyttöä, vähintään kerran vuodessa, ja joka kerta kaasupullo vaihdettaessa tai irrotettaessa.1. Käännä laitteen kaikki ohjausnupit . 2. Varmista, että säädin on tiiviisti kytketty kaasupulloon.3. Kytke Kaasu. Jos kuulet kohisevaa ääntä, käännä kaasupois päältä välittömästi. Liitoksessa on suuri vuoto. Korjaaennen jatkamista.4. Harjaa saippualiuoksella (sekoitus puolet saippuaa japuolet vettä) letkuliitännät.5. Jos kuplia alkaa kehittyä, on siinä vuoto. Katkaisekaasupullosta välittömästi ja tarkista liitosten pitävyys. Josvuotoa ei voida pysäyttää älä yritä korjata. Edellyttäävaraosia.6. Katkaise aina kaasu kaasupullosta vuototestinsuorittamisen jälkeen.HUOMAUTUS: Grilliäsi EI VOI varustaa Keittolevyllä! Keittolevyn Sytyttimen Sytytys Ÿ Älä kumarru grillin yli sytytyksen aikana.1. Käännä kaasupolttimen säätöventtiilit (pois). 2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.3. Kytke kaasu päälle kaasupullosta.4. Käännä keittolevyn nuppi HIGH -asentoon, työnnä ja pidä ELECTRONIC IGNITOR -painiketta alhaalla.5. Jos keittolevy ei syty 5 sekunnin kuluessa, käännä nuppi(pois), odota 5 minuuttia, sitten toista sytytysmenettely. Keittolevyn Sytytys Tulitikulla Ÿ Älä kumarru grillin yli sytytyksen aikana.1. Käännä kaasupolttimen säätöventtiilit (pois). 2. Avaa kansi sytytyksen aikana tai uudelleen sytyttäessä.3. Kytke kaasu päälle kaasupullosta.4. Aseta tulitikun liekki lähelle poltinta. Käännä välittömästikeittolevyn nuppi 4 HIGH -asentoon. Varmista, että poltin syttyy ja palaa tasaisesti. t oCylinder PlacementCylinder of 6 kg or less may be placed on the ground under the side shelf or inside the appliance in place provided. Larger cylinders are to be placed under side shelf or behind the grill only. Cylinders placed in the appliance shall have a maximum diameter of ccutmm and maximum height of ccutmm. Cylinders placed on the ground shall not be placed under the hot plate.t oCylinder PlacementCylinders are to be placed under side shelf or behind the grill only. Cylinders placed on the ground shall not be placed under the hot plate.iioal im ha rala: CHICL CH-BIL, LLC pplia am Ga Bar/Ga Grill oal omial Ha Ip 5,28 (384,2 /h) Ga Caory I3(28-30/37) ol o. 468210017, 468211017 Ga yp

Key Description Picture Qty ABCDEFHJLPMKNG 1/4-20x1 ½Screw 1/4" Nut 10-24x3/4Screw 8x3/8" self-tapping Screw M4 Wing NutKnobBezel, Knob4449111111Cleaning Tool 1/4-20x2-3/8Screw 8-32x3/8Screw 2Hose ClipNo.10-24UNC Nut2 10-24x3/8Screw 1/4-20x1/2Screw(Black) 8RS16 1/4-20x1/2Screw 10-24x3/8Screw(Black) 38Høyre skinne Laitteen Yleinen Puhdistus Ÿ Puhdista laite usein, suositus jokaisen kypsennyksen jälkeen. Jos laitteen paistopinnan puhdistuksessa käytetään harjaa, varmista että harjaksia ei jää paistopinnoille ennen grillausta. Ei ole suositeltavaa puhdistaa paistopintaa, kun laite on kuuma. Laite tulee puhdistaa vähintään kerran vuodessa. Ÿ Älä sekoita ruskean tai mustan rasvan kertymiä rasvaa ja maalin polttoa. Kaasugrillien sisätiloja ei maalata tehtaalla (eikä pitäisi koskaan maalata). Levitä voimakasta puhdistusainetta ja vettä tai käytä laitteen puhdistusainetta ja jynssäysharjaa laitteen kannen sisäsivuihin sekä pohjaan. Ÿ Huuhtele ja anna kuivua täysin. Älä käytä syövyttäviä aineita laitteen / uuninpuhdistusainetta maalatuille pinnoille. Ÿ Muoviosat: Pese lämpimällä saippuavedellä ja kuivaa. Ÿ Älä käytä citrasolvia, hankaavia puhdistusaineita, rasvanpolttoaineita tai konsentroitua puhdistusainetta muoviosiin. Tämä voi aiheuttaa vaurioita tai vikoja osiin. Ÿ Posliini pinnat: Lasimaisesta koostumuksesta johtuen useimmat jäämät voidaan pyyhkiä ruokasoodalla / vesiliuoksella tai erityisesti posliinille kehitetyllä puhdistusaineella. Käytä hankaamatonta pesujauhetta tahroihin. Ÿ Maalatut pinnat: Pese miedolla pesuaineella tai ei hankaavia puhdistusaineita ja lämmintä saippuavettä. Kuivaa pehmeällä hankaamattomalla kankaalla. Ÿ Ruostumattomat teräspinnat: Laittteen korkealaatuinen ulkonäkö voidaan säilyttää pesemällä miedolla pesuaineella ja lämpimällä saippuavedellä ja pyyhi kuivaksi pehmeällä liinalla jokaisen käytön jälkeen. Tarttunut rasva voi vaatia käytettäväksi hiovaa muovista puhdistustyynyä. Käytä vain harjatun viimeistelyn suuntaan vahinkojen välttämiseksi. Älä käytä hankaustyynyjä alueille, joissa gorafiikkaa. Ÿ Keittotasot: Jos laitteen paistopinnan puhdistuksessa käytetään harjaa, varmista että harjaksia ei jää paistopinnoille ennen grillausta. Ei ole suositeltavaa puhdistaa paistopintaa, kun laite on kuuma. Laitteesi Varastoiminen Ÿ Puhdista grilliritilät. Ÿ Säilytä kuivassa tilassa. Ÿ Kun kaasupullo on liitettynä laitteeseen, varastoi ulkona hyvin tuuletettavassa tilassa ja poissa lasten ulottuvilta. Ÿ Peitä laite, jos sitä säilytetään ulkona. Ÿ Säilytä laitetta sisätiloissa VAIN, jos kaasupullo on kytketty pois päältä ja irrotettu, poistettu laitteesta ja varastoituna ulkona. Ÿ Laitetta siirtäessä pois varastoinnista tarkista, että polttimessa ei ole tukoksia HYVIN TÄRKEÄÄ: Poltinputket täytyy jälleen kytkeä esisäätöarvoilla. Katso kuvat oikealla. Korjaa poltin- venttiilin kytkennät Väännä elektrodi pois urataltalla Elektrodi Elektrodi Poista ruuvitCarryover tubeTulipesäTulipesän poltin Tuki Polttimen asennuksen puhdistus Noudata näitä ohjeita puhdistaessa ja/tai vaihtaessa osia polttimen asennuksessa tai jos sinulla on ongelmia grilliä sytyttäessä.

1. Katkaise kaasu pois säädinnupeista ja kaasupullosta.

2. Poista grilliritilä ja lämmönjakopelti.

3. Poista siirtohormet ja polttimien turvaamisen työkalut.

4. Irrota elektrodi polttimesta.

HUOMAUTUS: Poisto- / Irrotusmenetelmä riippuu polttimen kokoonpanosta. Katso eri kokoonpanot alla olevista kuvista.

5. Nosta kukin poltin varovasti ylös ja poispäin venttiilien

aukoista. Ehdotamme kolme tapaa puhdistaa polttimen putket. Käytä yhtä helpointa sinulle.

Taivuta jäykkä johto (kevyt vaateripustin toimii hyvin) pieneen koukkuun. Aja koukku jokaisen poltinputken läpi useita kertoja. B. Käytä kapeaa pulloharjaa jossa joustava kahva (älä käytä messinkistä teräsharjaa). Aja harja jokaisen poltinputken läpi useita kertoja. C. Käytä suojalaseja: Käytä ilmaletkua pakottamaan ilma polttimen putkeen ja ulos polttimen porteista. Tarkista kukin portti ja varmista ilman ulostulo kustakin reiästä.

6. Teräsharjalla koko ulkopinta poltin poistaa ruoanjäänteet ja

7. Puhdista tukossa olevat portit jäykällä johdolla kuten

aukaistulla paperiliittimellä.

8. Tarkista, onko polttimeen syntynyt normaalin kulumisen ja

korroosion aiheuttamia vahinkoja, jotkut reiät voivat olla laajentuneita. Jos suuria halkeamia tai reikiä löytyy, vaihda poltin.

9. Kiinnitä elektrodi polttimeen.

10. Vaihda polttimet varovasti.

11. Kiinnitä polttimet tulipesän kannakkeisiin.

12. Siirrä siirtohormet ja liitä polttimiin. Vaihda

lämmönjakopellit ja grilliritilät.

13. Ennen seuraavaa kypsennystä grillillä, suorita ”Vuototesti”

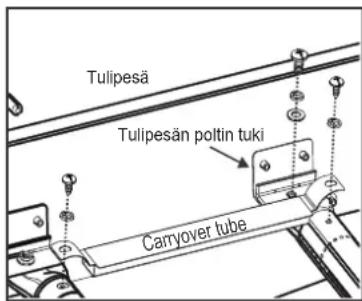

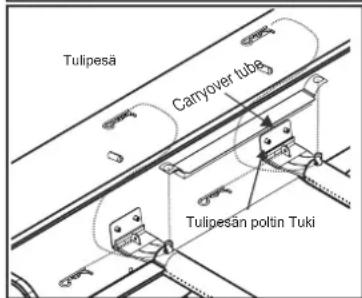

ja “Polttimen Liekin Tarkistus”. Tulipesä Carryover tube Tulipesän poltin tuki

Kaasutyyppi Butaani Propaani Butaani, Propaani tai niiden seokset Butaani, Propaani tai niiden seokset Kaasun Paine 28-30 mbar 37 mbar 30 mbar 50 mbar Suuttimen Koko (Halk. mm) Grilli: 0,80 x 4 poltinta Grilli: 0,80 x 4 poltinta Grilli: 0,68 x 4 poltinta Keittolevy: 0,83 x 1 pcs Keittolevy: 0,83 x 1 pcs Keittolevy: 0,75 x 1 pcs Kohdemaat

On olemassa monia erilaisia (seoksia) materiaaleja, joita kutsutaan ruostumattomaksi teräkseksi. Yhteinen piirre näille eri seostyypeille on, että ne saattavat syöpyä (hapettua), riippuen olosuhteista joihin ne altistetaan. Tämä koskee myöskin uutta grilliäsi. Voit varmistaa, että grilli säilyttää ulkonäkönsä ja toiminnallisuutensa monta vuotta noudattamalla seuraavia ohjeita.

1) Jos grilli on kastunut tai kostea, muista kuivata se liinalla pinnan korroosion estämiseksi.

2) Ruostumaton teräs voi ruostua tietyissä olosuhteissa. Tämä voi johtua ympäristöön liittyvistä

olosuhteista, kuten kloorista tai suolaisesta vedessä tai vääristä siivousvälineistä kuten teräsvilla. Se voi myös värjäytyä johtuen lämmöstä, kemikaaleista tai rasvan kertymisestä.

3) Laittteen korkealaatuinen ulkonäkö voidaan säilyttää pesemällä miedolla pesuaineella ja

lämpimällä saippuavedellä ja pyyhi kuivaksi pehmeällä liinalla jokaisen käytön jälkeen. Tarttunut rasva voi vaatia käytettäväksi hiovaa muovista puhdistustyynyä. Käytä vain harjatun viimeistelyn suuntaan vahinkojen välttämiseksi. Älä käytä hankaustyynyjä alueille, joissa grafiikkaa.

4) Rasvaa grillin sisäosat ja ritilät ruokaöljyllä.
