Tuotetyyppi	Induktioliesi
Merkki	Zanussi
Malli	ZIBE641K
Keittoalueiden lukumäärä	4
Lämmitystekniikka	Induktio
Keittoalueiden halkaisijat	Vasen etu: 21,0 cm; Vasen taka: 14,5 cm; Oikea etu: 14,5 cm; Oikea taka: 18,0 cm
Kokonaisteho	6,9 kW
Syöttöjännite	220-240 V / 400 V 2N, 50/60 Hz
Laitteen mitat (L x S x K)	590 x 520 x 50 mm (arvio)
Upotusmitat (L x S)	560 x 490 mm
Boost-toiminto	Kyllä, jokaisella alueella (enintään 4 min)
Automaattinen sammutus	Kyllä, kypsennystason mukaan (1,5 - 6 tuntia)
Ohjauspaneelin lukitus	Kyllä (Verrouil-painikkeet)
Lapsilukko	Kyllä (lapsilukituslaite)
Tehonsäätö	Kyllä, tehon jakautuminen
Äänimerkki	Kyllä, pois päältä kytkettävissä (OffSound Control)
Jäännöslämmön merkkivalo	Kyllä (näyttö H)
Kattilan tunnistus	Kyllä (näyttö F, jos sopimaton tai puuttuu)
Pintatyyppi	Keraaminen lasi
Puhdistus	Pehmeä liina, ei hankaavia aineita; kaavin pinttyneille likaantumisille
Energiankulutus (EC sähköliesi)	177,9 Wh/kg
Huoltopalvelu	Ota yhteyttä valtuutettuun huoltoon korjauksia varten; alkuperäisiä osia suositellaan

Usein kysytyt kysymykset - ZIBE641K ZANUSSI

Kuinka liesi kytketään päälle ja pois?

Paina ⏻-painiketta (päälle/pois) 1 sekunnin ajan sytyttääksesi tai sammuttaaksesi liede.

Mitä tehdä, jos liesi ei syty?

Tarkista, että laite on kytketty oikein ja että sulake ei ole palanut. Jos ongelma jatkuu, ota yhteyttä pätevään sähköasentajaan.

Kuinka Boost-toimintoa käytetään?

Valitse keittoalue, säädä kypsennystaso maksimiin, paina sitten +-painiketta, kunnes näytössä on P. Toiminto kestää enintään 4 minuuttia.

Mitä astioita käyttää induktioalueilla?

Käytä induktioon sopivia astioita: teräs, valurauta, ruostumaton teräs magneettisella pohjalla. Tarkista magneetilla. Vältä alumiinia, kuparia, lasia tai keraamisia.

Mitä näyttö F tarkoittaa?

Näyttö F tarkoittaa, ettei astiaa havaita tai astia on sopimaton (liian pieni, väärä materiaali). Aseta sopiva astia alueen keskelle.

Kuinka lapsilukko aktivoidaan?

Kytke liesi päälle painikkeella ⏻ säätämättä tasoa. Paina -painiketta 4 sekunnin ajan. Näyttöön syttyy L. Sammuta liede. Poistaaksesi lukituksen, toista toimenpide.

Mitä tehdä jäännöslämmön tilanteessa?

Näyttö H tarkoittaa, että alue on vielä kuuma. Älä kosketa aluetta ja odota, että merkkivalo sammuu.

Kuinka liesi puhdistetaan?

Käytä pehmeää liinaa ja hankaamatonta puhdistusainetta. Pinttyneille likaantumisille (sokeri, sulanut muovi) käytä erityistä lasikaavinta pitäen sitä vinossa. Puhdista jokaisen käytön jälkeen.

Mitä tarkoittaa vaihteleva kypsennystaso?

Tämä on normaalia, jos Tehonsäätö-toiminto on käytössä. Liesi vähentää tehoa välttääkseen sähkörajan ylittämisen. Odota, että näyttö vakiintuu, tai vähennä alueiden tasoa.

Mistä löydän sarjanumeron ja tekniset tiedot?

Arvokilpi sijaitsee liesituulettimen alapuolella. Se ilmoittaa mallin, tyypin (64 B4A 00 AA), jännitteen, tehon (6,9 kW) ja sarjanumeron.

KÄYTTÖOHJE ZIBE641K ZANUSSI

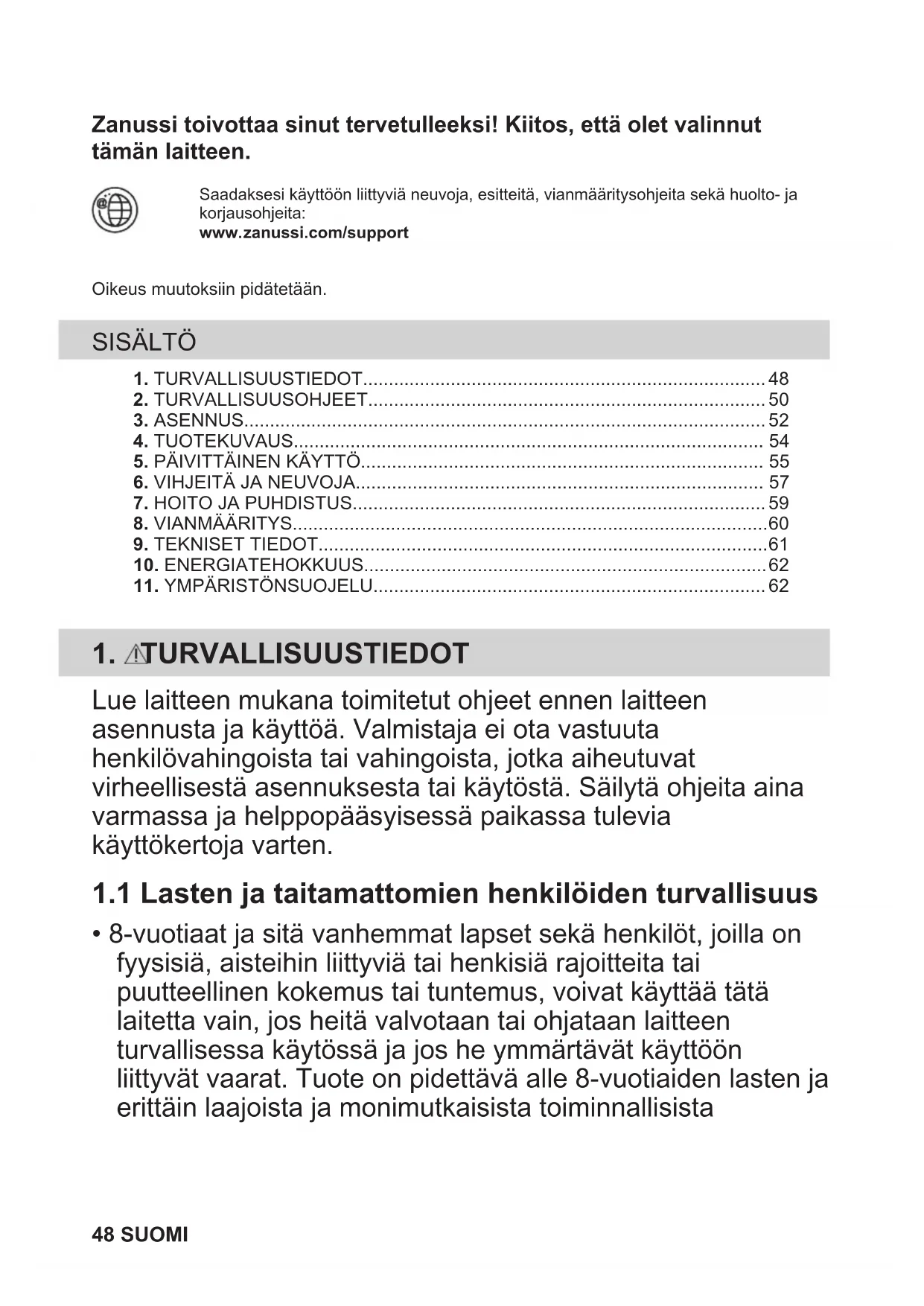

FI Käyttöohje | Keittotaso 48

Zanussi toivottaa sinut tervetulleeksi! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....48
2. TURVALLISUUSOHJEET....50
3. ASENNUS....52
4. TUOTEKUVAUS....54
5. PÄIVITTÄINEN KÄYTTÖ.... 55
6. VIHJEITÄ JA NEUVOJA.... 57
7. HOITO JA PUHDISTUS....59
8. VIANMÄÄRITYS....60
9. TEKNISET TIEDOT....61
10. ENERGIATEHOKKUUS....62
11. YMPÄRISTÖNSUOJELU....62

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista

rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Varo koskettamasta uunin lämmitysvastuksia.
• VAROITUS: Rasvalla tai öljyllä kypsentäminen ilman valvontaa voi olla vaarallista, ja se voi aiheuttaa tulipalon.
• Savu on merkki ylikuumenemisesta. Älä koskaan käytä vettä ruoanvalmistuksen aiheuttaman tulipalon sammuttamiseen. Kytke laite pois päältä ja peitä liekit esim. sammutuspeitteellä tai kannella.
• VAROITUS: Laitteeseen ei saa liittää ulkoista kytkintä, kuten ajastinta, eikä sitä saa liittää virtapiiriin, jonka sähkölaitos säännöllisin väliajoin kytkee päälle/pois päältä.

• HUOMIO: Kypsennystoimintoa on valvottava Lyhyen jakson ruoan kypsymistä tulee valvoa jatkuvasti.

• VAROITUS: Tulipalon vaara: Älä säilytä esineitä keittotason pinnoilla.

• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia ei saa asettaa keittotason pinnalle, koska ne voivat kuumentua.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä luota keittoastian tunnistimeen, vaan kytke keittotason vastus pois päältä sen säätimellä.
• Jos keraaminen/lasipinta on vaurioitunut, katkaise virta laitteesta ja irrota pistoke pistorasiasta. Jos laite on liitetty sähköverkkoon suoraan kytkentäkoteloa käyttäen, irrota sulake virran katkaisemiseksi laitteesta. Ota yhteyttä valtuutettuun huoltopalveluun kummassakin tapauksessa.
• Jos virtajohto vaurioituu, sen saa sähkövaaran välttämiseksi vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö.
• VAROITUS: Käytä ainoastaan kodinkoneen valmistajan suunnittelemia keittotason suojia, laitteen valmistajan käyttöohjeessa määritettyjä suojia tai keittotason mukana toimitettuja suojia. Virheellisten suojien käyttö voi aiheuttaa onnettomuuksia.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

VAROITUS!

Henkilövahinkojen tai laitteen vaurioitumisen vaara.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.

• Noudata koneen mukana toimitettuja asennusohjeita.

• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.

• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Tiivistä kaapin leikkauspinnat tiivistaineella estääksesi kosteuden aiheuttaman turpoamisen.
• Suojaa laitteen alaosa höyryltä ja kosteudelta.
• Älä asenna laitetta oven viereen tai ikkunan alapuolelle. Tällöin keittoastioiden putoaminen laitteesta vältetään oven tai ikkunan avaamisen yhteydessä.
• Kunkin laitteen alaosassa on jäähdytyspuhaltimet.

• Jos laite asennetaan laatikon yläpuolelle:

• Älä säilytä laatikossa pieniä kappaleita tai paperiarkkeja, jotka voivat päästä laitteeseen. Muutoin ne voivat vahingoittaa jähdytyspuhaltimia tai heikentää jähdytysjärjestelmän tehoa.
  – Varmista, että laitteen alaosan ja vetolaatikossa säilytettävien esineiden välinen etäisyys on vähintään 2 cm.

• Poista laitteen alla olevaan kaappiin mahdollisesti asennetut erotuslevyt.

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähköliitännät on teetettävä pätevällä sähköasentajalla.
• Laite on maadoitettava, jos symbolia ( ) ei ole merkitty arvokilpeen.
• Varmista ennen toimenpiteiden suorittamista, että laite on irrotettu sähköverkosta.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot tai pistokkeet (jos olemassa) voivat aiheuttaa liittimen ylikuumenemisen.
• Käytä oikeaa verkkovirtajohtoa.
• Älä päästä virtajohtoa sotkeutumaan.
• Tarkista, että iskusuojaus on asennettu.
• Käytä johdossa vedonpoistajaa.
• Varmista, ettei virtajohto tai pistoke (jos sellainen on) kosketa kuumaan laitteeseen tai kuumiin keittoastioihin, kun liität laitteen pistorasiaan.
• Älä käytä jakorasioita tai jatkojohtoja.
• Varmista, ettei pistoke (jos sellainen on) tai virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltolikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.

• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Poista kaikki mahdolliset pakkausmateriaalit, merkit ja suojakalvot ennen ensimmäistä käyttökertaa.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke keittoalue aina "off"-asentoon kunkin käyttökerran jälkeen.
• Älä laita ruokailuvälineitä tai kattiloiden kansia keittoalueille. Ne saattavat kuumentua.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Jos laitteen pinnassa on säröjä, irrota laite välittömästi virtalähteestä. Näin ehkäistään sähköiskuja.
• Sydämentahdistimia käyttävien henkilöiden on säilytettävä vähintään 30 cm:n turvaetäisyys induktiokeittoalueisiin laitteen ollessa toiminnassa.
• Laittaessasi elintarvikkeita kuumaan öljyyn, seurauksena voi olla roiskeita.
• Älä käytä alumiinifoliota tai muita materiaaleja keittotason ja keittoastian välissä, ellei tämän laitteen valmistaja ole toisin ohjeistanut.
• Käytä vain valmistajan tälle laitteelle suosittelemia varusteita.

VAROITUS!

Tulipalon ja räjähdyksen vaara.

• Kuumentuneesta rasvasta voi syntyä syttyviä höyryjä. Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen aikana.
• Kuumat höyryt voivat aikaansaada syttymisen.
• Käytetty öljy, joka voi sisältää ruokajäämiä, voi aiheuttaa tulipalon alhaisemmassa lämpötilassa kuin ensimmäistä kertaa käytetty öljy.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

• Älä aseta kuumia keittoastioita käyttöpaneelin päälle.
• Älä aseta kuumaa keittoastian kantta keittotason lasipinnalle.
• Älä anna keittoastian kiehua kuiviin.
• Varo, etteivät esineet ja keittoastiat pääse putoamaan laitteen päälle. Laitteen pinta voi vaurioitua.
• Älä käynnistä keittoalueita tyhjillä keittoastioilla tai ilman, että keittoalueella on keittoastia.
• Valuraudasta tai valmistetut keittoastiat tai keittoastiat, joiden pohjassa on vaurioita, voivat aiheuttaa naarmuja lasiin tai lasikeramiikkaan. Näitä astioita on kohotettava, kun niitä halutaan siirtää eri kohtaan keittotasolla.

2.4 Hoito ja puhdistus

- Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.

• Kytke virta pois laitteesta ja anna sen jäähtyä, ennen kuin aloitat puhdistuksen
• Älä käytä vesisuihketta ja höyryä laitteen puhdistamiseen.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä, ellei toisin ohjeisteta.

2.5 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun. Ainoastaan alkuperäisiä varaosia saa käyttää.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.6 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Ennen asentamista

Kirjoita alla olevat tiedot ylös arvokilvestä ennen keittotason asentamista. Arvokilpi sijaitsee keittotason pohjassa.

Sarjanumero ....

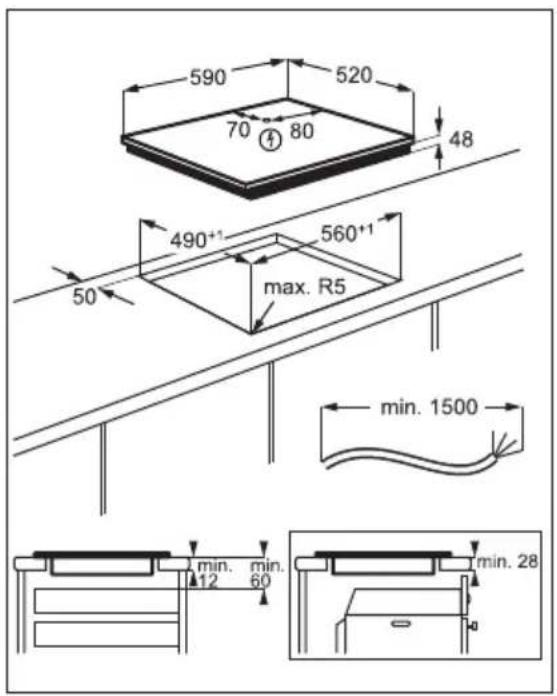

3.2 Kalusteeseen sijoitettavat keittotasot

Kalusteeseen sijoitettavia keittotasoja saa käyttää vasta, kun ne on asennettu sopiviin, määräystenmukaisiin kalusteisiin ja työtasoihin.

3.3 Virtajohto

- Keittotason tehonsyöttö on järjestetty virtajohdolla Virtajohdon saa asentaa vain sähköasentaja.

- Käytä vaurioituneen virtajohdon vaihtamiseksi virtajohtotyyppiä: H05V2V2-F tai joka kestää yli 90 °C lämpötilaa. Ota yhteyttä valtuutettuun huoltoliikkeeseen. Virtajohdon saa vaihtaa vain sähköasentaja.

- Laite toimii joko 50 Hz tai 60 teholla Hz eikä taajuuksien vaihtaminen vaadi valtuutetun sähköasentajan suorittamia lisäasennuksia.

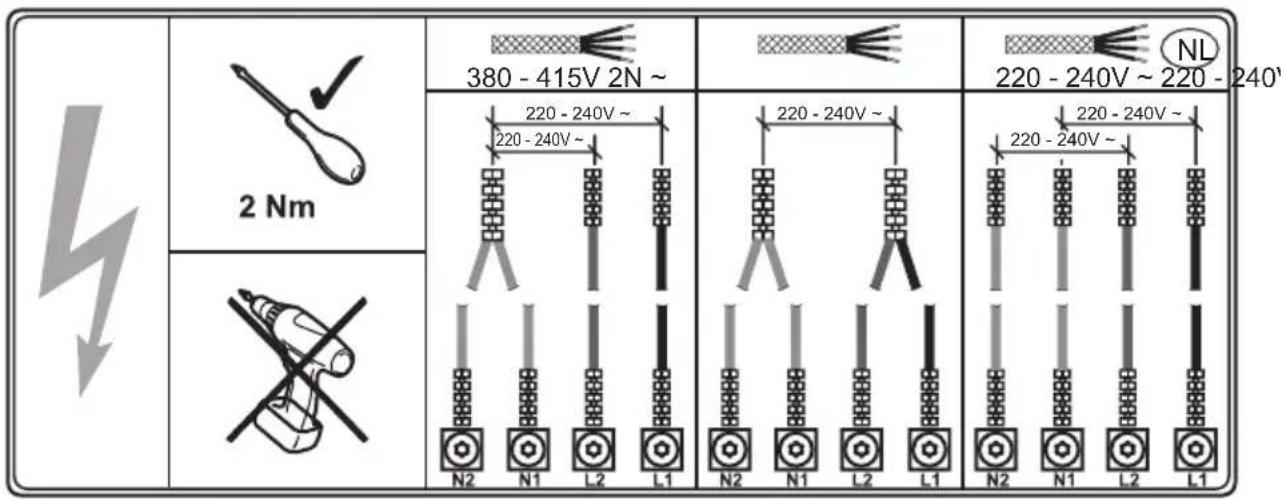

3.4 Kytkentäkaavio

Johtojen värit

N2 N1 L2 L1

Sininen Sininen – harmaa Ruskea Musta

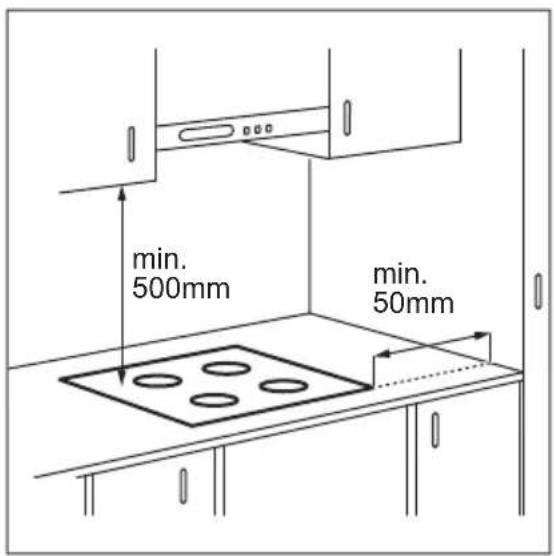

3.5 Kokaminen

Jos keittotaso asennetaan liesituulettimen alapuolelle, katso laitteiden välinen vähimmäisetäisyys liesituulettimen asennusohjeista.

Jos laite on asennettu vetolaatikon yläpuolelle, vetolaatikon sisältö voi lämmetä ruoanlaiton aikana keittotason ilmanvaihdon seurauksena.

4. TUOTEKUVAUS

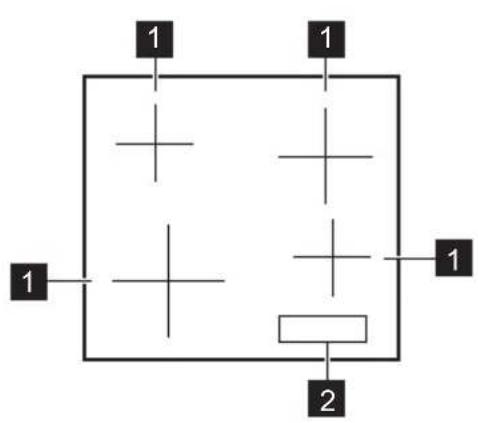

4.1 Keittoaluejärjestely

1 Induktiokeittoalue
2 Käyttöpaneeli

4.2 Käyttöpaneelin painikkeet

Laitetta käytetään kosketuspainikkeilla. Näytöt, merkkivalot ja äänimerkit ilmaisevat, mitkä toiminnot ovat käytössä.

	Kosketus-painike	Toiminto Kuvaus
1	➊	Päällä / Pois päältä Keittotason kytkeminen päälle ja pois päältä.
2	➁	Lukko / Lapsilukko Käyttöpaneelin lukitseminen/lukituksen poistaminen.
3	➎	- Keittoalueen valitseminen.
4	- Tehotason näyttö Tehotason näyttäminen.
5	+/-	- Tehotason säätäminen.

4.3 Tehotasojen näytöt

Näyttö Kuvaus
0	Keittoalue on kytketty pois toiminnasta.
1 - 9	Keittoalue on toiminnassa.
P	Booster on kytketty päälle.
E + numero	Toimintahäiriö.
H	Keittoalue on vielä kuuma (jälkilämpö).
L	Lukko / Lapsilukko on kytketty päälle.
F	Keittoastia on sopimaton tai liian pieni, tai keittoalueella ei ole astiaa.
-	Automaattinen virrankatkaisu on kytketty päälle.

5. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

5.1 Kytkeminen toimintaan ja pois toiminnasta

Keittotaso kytketään toimintaan ja pois toiminnasta koskettamalla painiketta ① sekunnin ajan.

5.2 Automaattinen virrankatkaisu

Toiminto katkaisee virran automaattisesti keittotasosta seuraavissa tilanteissa:

• Kaikki keittoalueet on kytketty pois toiminnasta.
• Et aseta tehotasoa kytkettyäsi keittotason toimintaan.

• Käyttöpaneelin päälle on roiskunut jotakin tai sen päälle on asetettu jotakin (pannu, liina, jne.) yli 10 sekunnin ajaksi. Keittotasosta kuuluu äänimerkki ja se kytkeytyy pois toiminnasta. Ota esine pois tai pyyhi käyttöpaneeli.

• Keittoalue ylikuumenee (esimerkiksi kun neste kiehuu kuiviin paistinpannulla). Anna keittoalueen jäähtyä ennen kuin käytät keittoaluetta uudelleen.

• Keittoastia on vääränlainen. Symboli syttyy ja keittoalue kytkeytyy automaattisesti pois toiminnasta 2 minuutin kuluttua.
• Keittoaluetta ei kytketä pois toiminnasta eikä tehotasoa muuteta. Jonkin ajan kuluttua merkkivalo syttyy ja laite kytkeytyy pois toiminnasta.

Tehotason ja keittotason sammumisajan suhde:

Tehotaso Keittotason pois kyt-keytymisaika

1 - 2

6

tuntia

3 - 4

5

tuntia

5

4

tuntia

6 - 9

1,5

tunti

5.3 Keittoalueen valitseminen

Valitse keittoalue koskettamalla vastaavan alueen kosketuspainiketta. Tehoasetus (näkyy näytössä.

5.4 Tehotaso

Aseta keittoalue.

Tehotasoa nostetaan koskettamalla painiketta. Tehotasoa lasketaan koskettamalla painiketta. Keittoalue kytketään pois toiminnasta koskettamalla samanaikaisesti painikkeita ja.

5.5 Jälkilämmön merkkivalo

VAROITUS!

H Niin kauan kuin merkkivalo palaa, on olemassa jälkilämmön aiheuttama palovammojen vaara.

Induktiokeittoalueella kypsennyksen vaatima lämpö kohdistuu suoraan keittoastian pohjaan. Lasikeramiikka lämpiää keittoastioiden lämmöstä.

Merkkivalo Hulee näkyviin, kun keittoalue on kuuma.

Merkkivalo voi myös ilmestyä:

• viereisille keittoalueille vaikka et olisi niitä käyttämässä,
• kun kuumia keittoastioita asetetaan kylmälle keittoalueelle,
• kun keittotaso on kytketty pois päältä, mutta keittoalue on edelleen kuuma.

Merkkivalo sammuu, kun keittoalue on jäähtynyt.

5.6 Booster

Kyseinen toiminto lisää induktiokeittoalueiden käytettävissä olevaa tehoa. Toiminto voidaan kytkeä toimintaan induktiokeittoalueelle vain rajoitetuksi ajaksi. Tämän jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin korkeimmalle tehotasolle.

Lue ohjeet kohdasta "Tekniset tiedot".

Kytke toiminto toimintaan

keittoalueeseen: aseta ensin keittoalue ja aseta sitten maksimitehotaso. Kosketa painiketta + kunnes syttyy.

Toiminnon kytkeminen pois toiminnasta:

kosketa painiketta.

5.7 Lukko

Voit lukita käyttöpaneelin keittoalueiden toimiessa. Lukitseminen estää tehotason muuttamisen vahingossa.

Aseta ensin tehotaso.

Toiminnon kytkeminen toimintaan: kosketa painiketta 📋. syttyy neljän sekunnin ajaksi.

Toiminnon kytkeminen pois toiminnasta: kosketa painiketta 📄 Edellinen tehotaso kytkeytyy päälle.

Kun sammutat keittotason, myös tämä toiminto sammuu.

5.8 Lapsilukko

Toiminto estää keittotason käyttämisen vahingossa.

Toiminnon kytkeminen toimintaan: kytke keittotaso toimintaan painikkeella ⏻Alä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. 📋syttyy. Kytke keittotaso pois toiminnasta painikkeella ⏱.

Toiminnon kytkeminen pois toiminnasta: kytke keittotaso toimintaan painikkeella Ⓐ Älä valitse tehotasoa. Kosketa painiketta 📋 neljän sekunnin ajan. Syttyy. Kytke keittotaso pois toiminnasta painikkeella Ⓐ.

Voit ohittaa toiminnon vain yhtä keittoaikaa koskien: kytke keittotaso toimintaan painikkeella ① syttyy. Kosketa painiketta meljän sekunnin ajan. Aseta tehotaso 10 sekunnin kuluessa. Nyt voit käyttää keittotasoa. Kun kytket keittotason pois päältä painikkeella ② toiminto on edelleen kytkettynä.

5.9 OffSound Control (Äänien kytkeminen päälle ja pois päältä)

Kytke keittotaso pois päältä. Paina ⚠ sekuntia. Paina ⚡ sekuntia. Näytössä näkyy ⚢ vasemmalla etuvyöhykkeellä ja tai ⚣ oikealla etuvyöhykkeellä. Kosketa oikean etutakavyöhykkeen anturikenttää valitaksesi seuraavat asetukset:

Lue turvallisuutta koskevat luvut.

• äänet ovat pois päältä
• -änet päälle

Kun toiminto on asetettu asentoon ^1 , äänimerkki kuuluu vain seuraavissa tapauksissa:

- kun kosketat ①

- Keittotason toiminnassa on virhe.

5.10 Tehonhallinta

Jos useita keittoalueita on kytketty päälle ja kulutettu teho ylittää virtalähteen raja-arvon, tämä toiminto jakaa käytettävissä olevan tehon kaikkien keittoalueiden kesken. Keittoalue ohjailee kuumennusasetuksia suojellakseen talon sulakkeita.

• Jos keittotaso saavuttaa suurimman käytettävissä olevan tehon rajan (katso tyyppikilpi), keittoalueiden teho vähenee automaattisesti.
• Viimeksi valitun keittoalueen kuumennusasetus on aina etusijalla. Jäljellä oleva teho jaetaan aiemmin aktivoitujen keittoalueiden kesken päinvastaisessa järjestyksessä.
• Alhaisemman tehon omaavien alueiden tehotasonäyttö muuttuu aluksi valitun tehotason ja pienennetyn tehotason välillä.
• Odota, kunnes näyttö lakkaa vilkkumasta tai pienennä viimeksi valitun keittoalueen tehotasoa. Keittoalueet jatkavat toimintaansa alennetulla kuumennusasetuksella. Muuta keittoalueiden lämpöasetuksia tarvittaessa käsin.

6.1 Ruonlaittovälineet

Induktiokeittotasojen voimakas sähkömagneettinen kenttä kuumentaa keittoastiat erittäin nopeasti.

Induktiokeittotasoilla tulee käyttää niille soveltuvia keittoastioita.

• Keittoastian pohjan tulee olla mahdollisimman paksu ja tasainen.
• Varmista, että keittoastioiden pohjat ovat puhtaat ja kuivat ennen niiden asettamista keittotasolle.
• Keittoastioita ei saa liu'uttaa keraamisen lasin pinnalla tai hangata siihen naarmuuntumisen estämiseksi.

Keittoastioiden materiaali

• soveltuvat: valurauta, teräs, emaloitu teräs, ruostumaton teräs, monikerroksinen pohja (valmistajan oikealla merkinnällä).
• ei sovellu: alumiini, kupari, messinki, lasi, keramiikka, posliini.

Keittoastia soveltuu käytettäväksi induktiokeittotasolla, jos:

• vesi kiehuu hyvin nopeasti korkeimmalla tehotasolla
• magneetti vetää keittoastian pohjaa puoleensa.

Keittoastian mitat

• Induktiokeittotasot mukautuvat automaattisesti keittoastian pohjan kokoon.
• Keittoalueen tehokkuus on suhteessa keittoastian halkaisijaan. Keittoastia, jonka halkaisija on minimiarvoa pienempi, saa vain osan keittoalueen tehosta.
• Turvallisuussyistä johtuen sekä ihanteellisten kypsennystuloksen saavuttamiseksi tulee käyttää korkeintaan "Keittoalueiden tekniset tiedot" -osiossa mainitun suuruisia keittoastioita. Keittoastioita ei tule pitää käyttöpaneelin läheisyydessä ruoanlaiton aikana. Tämä saattaa vaikuttaa käyttöpaneelin

toimintaan tai vahingossa kytkeä keittotason toimintoja päälle.

Katso kohta "Tekniset tiedot".

6.2 Käytön aikana kuuluvat äänet

Jos kuulet:

• Halkeilevaa ääntä: keittoastia on valmistettu useasta materiaalista (monikerroksinen rakenne).
• Vihellysääntä: käytät keittoaluetta korkealla tehotasolla ja keittoastia on valmistettu useasta eri materiaalista (monikerroksinen rakenne).
• Huminaa: käytät korkeaa tehotasoa.
• Napsahdusääniä: sähköpiirien kytkeytyminen.
• Sihinää, surinaa: puhallin on toiminnassa. Nämä äänet ovat normaaleja, eivätkä ne tarkoita, että laitteessa olisi jokin vika.

6.3 Esimerkkejä ruoanvalmistussovelluksista

Keittoalueen tehotason ja virrankulutuksen riippuvuussuhde ei ole lineaarinen. Virrankulutus ei kasva suhteellisesti suurempaan tehotasoon siirryttäessä. Tämä tarkoittaa, että keskisuurella tehotasolla toimiva keittoalue kuluttaa vähemmän kuin puolet maksimitason vaatimasta energiasta.

Taulukon tiedot ovat vain suuntaa antavia.

Tehoasetus Käytä -toimenpidettä seuraa-viin:	Aika (min)	Vinkkejä
1 Pidä kypsennetty ruoka lämpimänä. tarvittaes-sa	5 - 25 Sekoita tasaisin väliajoin.
1 - 2 Hollandaise-kastike, sulanut: voi, suk-laa, gelatiini.
2 Kiinteytä: kuohkeat munakkaat, keitetyt kananmunat.	10 - 40 Kypsennä kansi päällä.
2 - 3 Riisin ja maitoruokien haudutus, val-misruokien kuumentaminen.	25 - 50 Lisää vähintään kaksinkertainen mää-rä nestettä riisin suhteen, sekoita mai-toruokia kypsennyksen puolivälissä.
3 - 4 Haudutetut vihannekset, kala, liha. 20 - 45 Lisää muutama ruokalusikallinen vet-tä. Tarkista veden määrä kypsennyk-sen aikana.
4 - 5 Höyrytetyt perunat ja muut vihannek-set.	20 - 60 Lisää keittoastian pohjalle 1–2 cm vet-tä. Tarkista veden taso kypsennyksen aikana. Pidä kansi keittoastian päällä.
4 - 5 Kypsennä suuria määriä ruokaa, pata-ruokia ja keittoja.	60 - 150 Enintään 3 litraa nesteitä ja ainekset.
6 - 7 Kevyt paistaminen: leike, vasikanliha cordon bleu, kotletit, nakit, rissolet, makkarat, maksa, rasvan ja jauhon se-koitus, kananmunat, pannukakut, mun-kit.	tarvittaes-sa	Käännä tarvittaessa.
7 - 8 Perusteellinen paistaminen, röstiperu-nat, sisäfileepihvit, pihvit.	5 - 15 Käännä tarvittaessa.
9 Keitetty vesi, keitetty pasta, paistettu liha (goulash, lihapata), uppopaistetut ranskalaiset.
P Keitä suuria määriä vettä. Booster on kytkeytynyt päälle.

7. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Yleistietoa

• Puhdista keittolevy jokaisen käytön jälkeen.
• Tarkista aina, että keittoastian pohja on puhdas.
• Pinnan naarmut tai tummat tahrat eivät vaikuta keittotason toimintaan.
• Käytä keittotason pintaan sopivaa erityistä puhdistusainetta.
• Käytä erityistä lasipinnan käsittelyyn tarkoitettua raaputinta.

7.2 Keittotason puhdistus

- Poista välittömästi: sulanut muovi, tuorekelmu, sokeri ja sokeripitoinen ruoka.

Muutoin epäpuhtaudet voivat vahingoittaa keittotasoa. Varo palovammoja. Käytä keittotason erityistä kaavinta viistosti lasipintaa vasten ja liikuta kaavinta pintaa pitkin.

• Poista sitten, kun keittotaso on jäähtynyt riittävästi: kalkkirenkaat, vesirenkaat, rasvatahrat, kirkkaat metalliset värimuutokset. Puhdista keittotaso kostealla liinalla ja miedolla puhdistusaineella. Pyyhi keittotaso pehmeällä kuivalla liinalla puhdistuksen jälkeen.

- Poista kirkkaat metalliset värimuutokset: käytä veden ja viinietikan liuosta ja puhdista lasipinta liinalla.

8. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

8.1 Käyttöhäiriöt...

Ongelma Mahdollinen syy Korjaustoimenpide
Keittotaso ei mene päälle eikä sitä voida käyttää.	Keittotasoa ei ole kytketty verkkovirtaan tai se on kytketty väärin.	Tarkista, onko keittotaso kytketty oikein verkkovirtaan.
Sulake on palanut. Varmista, että vian syy on sulakkees-		sa. Jos sulake palaa jatkuvasti, käänny sähköalan ammattilaisen puoleen.
Et asettanut tehotasoa 10 sekunninkuluessa.		Kytke keittotaso uudelleen toimintaan ja aseta tehotaso 10 sekunnin kulues-sa.
Olet koskettanut vähintään kahtakosketuspainiketta samanaikaisesti.		Kosketa vain yhtä kosketuspainiketta.
Käyttöpaneelissa on vettä tai rasva-tahroja.		Puhdista käyttöpaneeli.
Laitteesta kuuluu jatkuva piippaava äänimerkki.	Sähkökytkentä on väärä. Irrota keittotaso verkkovirrasta. Ota yh-teyttä pätevään sähköasentajaan asennuksen tarkistamiseksi.
Äänimerkki kuuluu ja keittotasokytkeytyy pois päältä.Äänimerkki kuuluu keittotasonkytkeytyessä pois päältä.	Vähintään yhdelle kosketuspainikkeelle on asetettu jotain.	Poista kyseinen esine kosketuspainikkeilta.
Keittotaso kytkeytyy pois päältä. Jokin esine on asetettu kosketuspai-nikkeelle Ⓔ		Poista kyseinen esine kosketuspainikkeelta.
Jälkilämmön merkkivalo ei syty. Alue ei ole kuuma, koska sitä käytettiin vain vähän aikaa tai anturi onvioittunut.		Jos aluetta käytettiin riittävän pitkään sen kuumenemiseksi, ota yhteyttä val-tuutettuun huoltoliikkeeseen.
Tehoasetus muuttuu kahden ta-son välillä.	Tehonhallinta on kytketty päälle. Katso kohta "Päivittäinen käyttö".
Hallintapaneeli on kuuma koske-tettaessa.	Keittoastia on liian suuri tai se onasetettu liian lähelle hallintapaneelia.	Laita isokokoiset keittoastiat taka-alu-eille, jos mahdollista.
Äänimerkkiä ei kuulu käyttöpa-neelin kosketuspainikkeita koske-tettaessa.	Äänimerkit on kytketty pois toimin-nasta.	Kytke äänimerkit toimintaan. Katso kohta "Päivittäinen käyttö".
L menee päälle.	Lapsilukko tai Lukko on kytketty päälle.	Katso kohta "Päivittäinen käyttö".
F menee päälle.	Alueella ei ole keittoastioita. Laita alueelle keittoastia.
Keittoastia ei peitä merkittyjä rajoja. Varmista, että keittoastia peittää koko-naan merkityt rajat.
Keittoastia ei ole keittotasolle sovel-tuva.		Keittoastia soveltuu käytettäväksi in-duktiokeittotasolla. Katso kohta "Neuvoja ja vinkkejä".
Keittoastian pohjan halkaisija on liian pieni käytetylle alueelle.		Käytä oikeankokoista keittoastiaa. Kat-so kohta "Tekniset tiedot".
Eja jokin numero menevät päälle.	Keittotason toiminnassa on virhe. Sammuta keittotaso ja kytke se uudel-leen toimintaan 30 sekunnin kuluttua.Jos syttyy uudelleen, kytke keitto-taso irti verkkovirrasta. Kytke keittota-so takaisin verkkovirtaan 30 sekunninkuluttua. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

8.2 Jos ratkaisua ei löydy...

Jos et itse löydä ratkaisua, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun. Ilmoita laitteen arvokilpeen merkityt tiedot. Anna myös kolminumeroinen kirjainkoodi lasikeramiikalle (lasipinnan kulmassa) ja virheilmoitus. Varmista, että olet

käyttänyt keittotasoa oikealla tavalla. Muussa tapauksessa huoltoteknikon tai jälleenmyyjän suorittama huolto ei ole ilmaista takuuaikanakaan. Takuuaikaa ja valtuutettuja huoltokeskuksia koskevat tiedot on ilmoitettu takuukirjassa.

9. TEKNISET TIEDOT

9.1 Arvokilpi

Malli: ZIBE641K PNC 949 492 533 00

Tyyppi: 64 B4A 00 AA 220 - 240 V / 400 V 2N, 50/60 Hz

Induktio 6.9 kW Valmistettu: Romania

Sarjanro 6.9 kW

ZANUSSI

9.2 Keittoaluemääritykset

Keittoalue Nimellisteho (suurin tehotaso) [W]	Booster [W] Booster kesto enintään [min]	Keittoastian hal-kaisija [mm]
Vasen edessä 2200 2400 4 125 - 210
Vasen takana 1400 1500 4 125 - 145
Oikea edessä 1400 1500 4 125 - 145
Oikea takana 1700 1800 4 150 - 180

Keittoalueiden teho voi poiketa hiukan taulukon arvoista. Se muuttuu keittoastioiden materiaalien ja mittojen mukaan.

Käytä korkeintaan taulukon halkaisijan kokoista keittoastiaa optimaalisten tulosten saavuttamiseksi.

10. ENERGIATEHOKKUUS

10.1 Tuotetiedot

Mallin tunniste ZIBE641K
Keittotason tyyppi Kalusteeseen asennettava		keittotaso
Keittovyöhykkeiden lukumäärä 4
Kuumennusteknologia Induktio
Ympyränmuotoisten keittovyöhykkeiden halkaisija (Ø)	Vasen edessä	21.0 cm
	Vasen takana	14.5 cm
	Oikea edessä	14.5 cm
	Oikea takana	18.0 cm
Keittovyöhykekohtainen energiankulutus (EC electric cooking)	Vasen edessä	174.2 Wh/kg
	Vasen takana	183.9 Wh/kg
	Oikea edessä	177.2 Wh/kg
	Oikea takana	176.3 Wh/kg
Keittotason energiankulutus (EC electric hob) 177.9 Wh/kg

IEC / EN 60350-2 - Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet - Osa 2: Keittotasot - Suorituskyvyn mittaustavat.

Keittoalueeseen liittyvät energiamittaukset on merkitty vastaaviin keittovyöhykkeisiin.

10.2 Energiaa säästävä

Voit säästää energiaa päivittäisessä ruoanlaitossa noudattamalla alla olevia ohjeita.

• Kun kuumennat vettä, käytä vain tarvitsemasi määrä.
• Mikäli mahdollista, peitä keittoastia aina kannella.
• Aseta keittoastia suoraan keittoalueen keskelle.
• Käytä jälkilämpöä ruoan pitämiseksi lämpimänä tai pakastetun ruoan sulattamiseksi.

11. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä Merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
