NT 401 Tact Bs - Pölynimuri Kärcher - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE NT 401 Tact Bs Kärcher

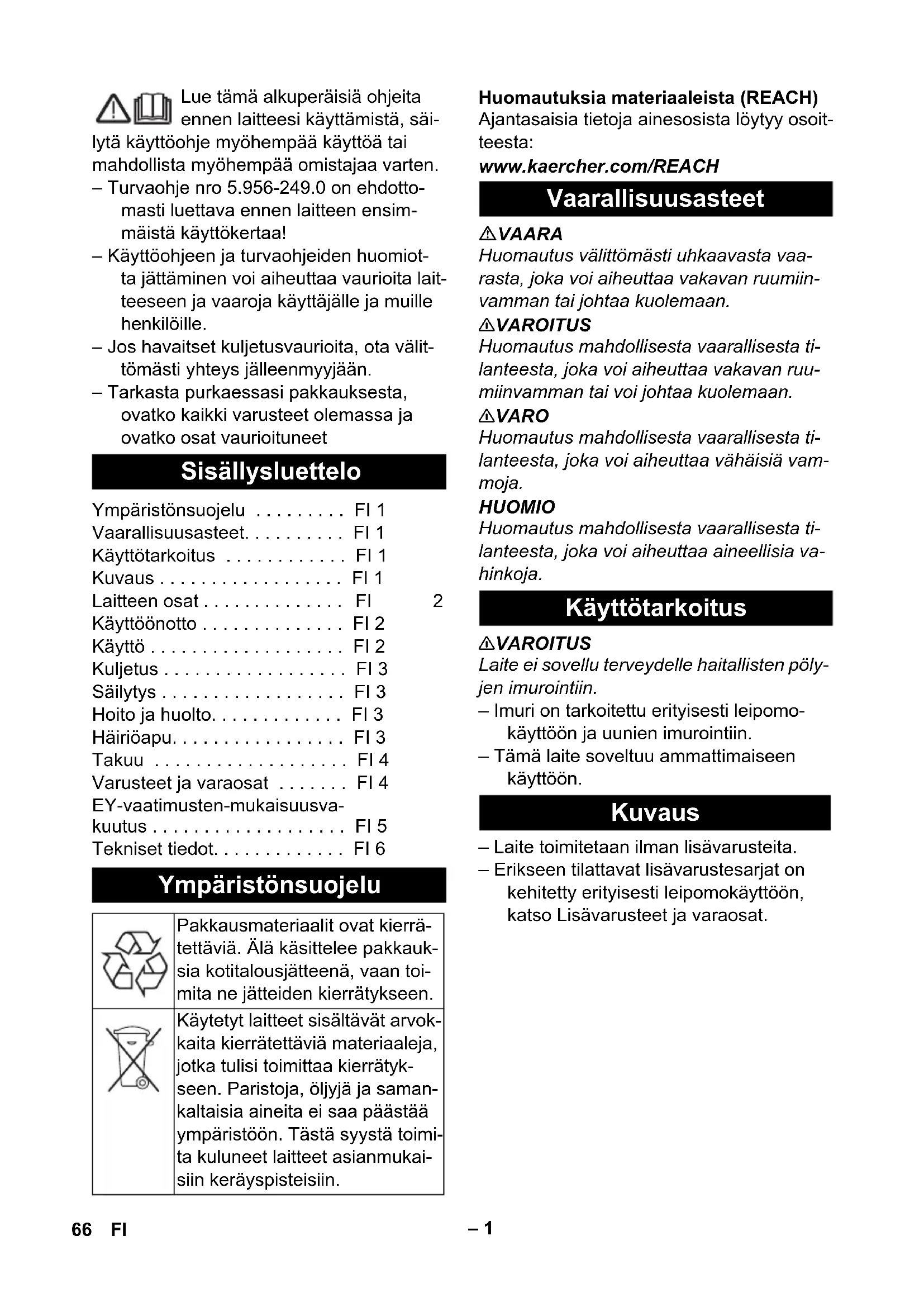

Artikelnr. Kabellängd EU 6.650-591.0 7,5 m 65SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. – Turvaohje nro 5.956-249.0 on ehdotto- masti luettava ennen laitteen ensim- mäistä käyttökertaa! – Käyttöohjeen ja turvaohjeiden huomiot- ta jättäminen voi aiheuttaa vaurioita lait- teeseen ja vaaroja käyttäjälle ja muille henkilöille. – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. – Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. 몇 VAROITUS Laite ei sovellu terveydelle haitallisten pöly- jen imurointiin. – Imuri on tarkoitettu erityisesti leipomo- käyttöön ja uunien imurointiin. – Tämä laite soveltuu ammattimaiseen käyttöön. – Laite toimitetaan ilman lisävarusteita. – Erikseen tilattavat lisävarustesarjat on kehitetty erityisesti leipomokäyttöön, katso Lisävarusteet ja varaosat. Sisällysluettelo Ympäristönsuojelu . . . . . . . . . FI 1 Vaarallisuusasteet. . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 1 Kuvaus . . . . . . . . . . . . . . . . . . FI 1 Laitteen osat . . . . . . . . . . . . . . FI 2 Käyttöönotto . . . . . . . . . . . . . . FI 2 Käyttö . . . . . . . . . . . . . . . . . . . FI 2 Kuljetus . . . . . . . . . . . . . . . . . . FI 3 Säilytys . . . . . . . . . . . . . . . . . . FI 3 Hoito ja huolto. . . . . . . . . . . . . FI 3 Häiriöapu. . . . . . . . . . . . . . . . . FI 3 Takuu . . . . . . . . . . . . . . . . . . . FI 4 Varusteet ja varaosat . . . . . . . FI 4 EY-vaatimusten-mukaisuusva- kuutus . . . . . . . . . . . . . . . . . . . FI 5 Tekniset tiedot. . . . . . . . . . . . . FI 6 Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Vaarallisuusasteet Käyttötarkoitus Kuvaus 66 FI– 2 1 Elektrodit 2 Pidike imuputkelle 3 Työntökahva 4 Letkukoukku 5 Ilman ulostulo, työilma 6Imupää 7 Imupään lukitus 8 Kahva 9 Pölysäiliö 10 Ohjausrulla 11 Käsikahva 12 Ilman sisääntulo, moottorin jäähdytysil-

13 Imukaulus 14 Työkalulaukun vaste 15 Kiinnityssilmukka 16 Suodattimen kansi 17 Kantokahva 18 Kiertokytkin 19 Pidike lattiasuulakkeelle tai leivinuuni- suulakkeelle 20 Työntöaisan kiinnitysruuvi 21 Verkkokaapeli 22 Suodatinkehys 23 Poimusuodatin (PES) 24 Suodattimen puhdistus 25 Tyyppikilpi HUOMIO Imuroinnin aikana ei saa koskaan poistaa poimusuodatinta. Maadoitetut liittimet johtavat staattiset la- taukset pois. Täten estetään kipinät ja virta- sysäykset sähköisesti johtavia lisävarustei- ta (optio) käytettäessä. – Imuroitaessa märkää likaa tyyny- tai ra- kosuuttimella tai jos imetään pääasias- sa vettä astiasta, on suositeltavaa kyt- keä toiminto "Automaattinen suodatti- menpuhdistus" pois päältä. – Kun maksimi nestetäyttötaso on saavu- tettu, laite kytkeytyy automaattisesti pois päältä. – Ei-johtavien nesteiden ollessa ky- seessä (esimerkiksi porausnesteet, öljyt ja rasvat) laitetta ei kytketä pois päältä astian ollessa täynnä. Täyttö- tasoa on tarkastettava jatkuvasti ja astia on tyhjennettävä ajoissa. – Märkäimuroinnin päätyttyä: Puhdista poimusuodatin suodatinpuhdistuksella. Puhdista elektrodit harjalla. Puhdista säiliö kostealla liinalla ja anna kuivua. Kuva Imuletku (erikoislisävaruste) on varustettu pidikemekanismilla. Kaikki lisävarusteosat, joiden nimellismitta on 35 mm, voidaan liit- tää. HUOMIO Poimusuodatin on vaihdettava vähintään 50 leivinuunipuhdistuksen jälkeen. HUOMIO Jotta imurin turvallinen käyttö on taattu, kuumaa ilmaa (maks. lämpötila 200 °C) ei saa missään tapauksessa imuroida kes- keytyksettä yli 5 minuuttia. Työnnä virtapistoke pistorasiaan. Säädä kiertokytkin haluamallesi ohjel- malle. Laitteen osat Käyttöönotto Antistaattinen järjestelmä Märkäimu Puristinliitos Käyttö Kiertokytkin Laite OFF Laite ON Automaattinen suodattimen puhdistus: POIS Laite ON Automaattinen suodattimen puhdistus: maksimiväli Laite ON Automaattinen suodattimen puhdistus: minimiväli Laitteen käynnistys 67FI– 3 Imuri on varustettu erityisellä suodattimen puhdistuksella, joka on erityisen tehokas hienolla pölyllä. Poimusuodatin puhdiste- taan tällöin joka 15 sekunti (TACT MAX) tai 60 sekunti (TACT MIN) automaattisesti il- mansysäyksellä (kuuluu sykkivä ääni). Säädä kiertokytkin haluamallesi ohjel- malle (TACT MIN-TACT MAX). Kuva Power-puhdistus (poimusuodattimen ollessa erittäin pahasti likaantunut): Käännä kiertokytkin ohjelmalle 2, sulje imuputki tai putkikäyrä kädellä ja odota automaattista suodatinpuhdistusta (15 sekunnin välein). Kytke laite kiertokytkimellä pois päältä. Vedä verkkopistoke irti. Tyhjennä säiliö. Puhdista laite sisältä ja ulkoa imuroi- malla ja kostealla liinalla pyyhkimällä. Kuva Säilytä imuletku (erikoislisävaruste) ja verkkojohto kuvan mukaisesti. Säilytä laite kuivassa tilassa ja suojaa se asiattomalta käytöltä. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi kuljetettaessa laitteen pai- no. Ota imuletku ja lattiasuulake tai uuni- suulake pidikkeestä. Kanna laitetta kah- vasta ja imuputkesta, ei työntöaisasta. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Kuva Avaa suodattimen kansi. Ota suodatinkehykset ulos. Vaihda poimusuodatin. Varmista asettamisen yhteydessä, että poimusuodatin on joka puolelta tiiviisti paikallaan. Asenna suodatinkehykset. Sulje suodattimen kansi, sen on lukitut- tuva kuuluvasti. Vapauta imupää lukituksesta, poista imupää. Puhdista elektrodit harjalla. Aseta imupää paikalleen ja lukitse se. VAARA Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Tarkasta virransyötön pistorasia ja su- lake. Tarkasta laitteen verkkokaapeli, verk- kopistoke ja elektrodit. Kytke laite päälle. Tyhjennä säiliö. Automaattinen suodattimen puhdistus Laitteen kytkeminen pois päältä Jokaisen käyttökerran jälkeen Laitteen säilytys Kuljetus Säilytys Hoito ja huolto Poimusuodattimen vaihto Elektrodien puhdistus Häiriöapu Imuturbiini ei pyöri Imuturbiini kytkeytyy pois päältä 68 FI– 4 Kytke laite pois päältä ja odota 5 sekun- tia, kytke laite uudelleen päälle 5 sekun- nin kuluttua. Puhdista elektrodit harjalla. Poista tukokset imusuuttimesta, imu- putkesta, imuletkusta tai poimusuodat- timesta. Lukitse suodattimen kansi oikein. Vaihda poimusuodatin. Kuva Tarkasta, että poimusuodatin on kun- nollisesti paikallaan, korjaa tarvittaessa. Vaihda poimusuodatin. Puhdista elektrodit harjalla. Tarkasta jatkuvasti täyttötaso sähköi- sesti ei johtavissa nesteissä. Imuletku ei ole liitettynä. Ota yhteyttä asiakaspalveluun. Ota yhteyttä asiakaspalveluun. Jos häiriötä ei voida poistaa, laite täytyy tarkastuttaa asiakaspalvelussa. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyy- jään tai lähimpään valtuutettuun huoltoon. Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Leivinuunien puhdistukseen saa käyttää seuraavia varusteita: Imuturbiini ei käynnisty astian tyhjentämisen jälkeen Imuvoima vähenee Pöly pääsee ulos imuvaiheessa Katkaisuautomatiikka (märkäimu) ei reagoi Automaattinen suodattimen puhdistus ei toimi Automaattista suodatinpuhdistusta ei voi kytkeä pois päältä Automaattista suodatinpuhdistusta ei voi kytkeä päälle Asiakaspalvelu Takuu Varusteet ja varaosat Leipomosarja Nimitys Tilausnro Kappa-

Leipomosarja, säh- köäjohtava 2.640-436.0 1 Poimusuodatin (PES) 6.907-662.0 1 Uunisarja Nimitys Tilausnro Kappa-

Imuletku (kuuluu leivinuunisarjaan), antistaattinen 4.440-731.0 1 Leivinuunisarja, an- tistaattinen 2.640-341.0 1 Poimusuodatin (PES) 6.907-662.0 1 69FI– 5 Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asi- anomaisia turvallisuus- ja terveysvaatimuk- sia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. 5.966-337 Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2018/10/01 EY-vaatimusten- mukaisuusvakuutus Tuote: Märkä- ja kuivaimuri Tyyppi: 1.148-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU Sovelletut harmonisoidut standardit EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Sovelletut kansalliset standardit

Chairman of the Board of Management Director Regulatory Affairs & Certification 70 FI– 6 Tekniset tiedot NT 40/1 Tact Bs Verkkojännite V 220–240 Taajuus Hz 1~ 50-60 Maks. teho W 1380 Nimellisteho W 1200 Säiliön tilavuus l 39 Täyttömäärä neste l 24 Ilmamäärä (maks.) l/s 74 Alipaine (maks.) kPa (mbar) 25,4 (254) Poimusuodattimen pinta-ala m

0,6 Suojatyyppi -- IPX4 Kotelointiluokka -- I Imuletkun halkaisija mm 35 Imuletkun pituus m 2,5 Pituus x leveys x korkeus mm 650 x 370 x 1100 Tyypillinen käyttöpaino kg 16,2 Mitatut arvot EN 60335-2-69 mukaisesti Äänenpainetaso L

dB(A) 68 Epävarmuus K

dB(A) 2 Käsi-käsivarsi tärinäarvo m/s

< 2,5 Epävarmuus K m/s

0,2 Verkkokaa- peli H07RN-F 3x1,0 mm
