KÄYTTÖOHJE HD 10214 S Classic Kärcher

Tillämpad konformitetsbedömningsprocedur 2000/14/EG: Bilaga V Ljudeffektsnivå dB(A) HD 10/21-4 S Classic Uppmätt: 84 Garanterad: 86 HD 13/18-4 S Classic Uppmätt: 89 Garanterad: 91 HD 10/25-4 S Classic Uppmätt: 89 Garanterad: 91 HD 17/15-4 S Classic Uppmätt: 91 Garanterad: 93 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 01.08.2022 Sisältö Yleisiä ohjeita Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka- na toimitetut turvallisuusohjeet. Menet- tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seu- raavaa omistajaa varten. Bredd mm 637 637 637 637 Höjd mm 1080 1080 1080 1080 Oljemängd l 0,65 0,65 0,65 1,2 Oljetyper Typ 15W40 15W40 15W40 15W40 Fastställda värden enligt EN 60335-2-79 Hand-arm-vibrationsvärde m/s

• dB(A)86919193 HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S Yleisiä ohjeita p. 63
• Määräystenmukainen käyttö p. 64
• Ympäristönsuojelu p. 64
• Lisävarusteet ja varaosat p. 64
• Toimituksen sisältö p. 64
• Turvaohjeet p. 64
• Laitekuvaus p. 64
• Asennus p. 65
• Sähköliitäntä p. 65
• Vesiliitäntä p. 65
• Käyttö p. 65
• Kuljetus p. 66
• Säilytys p. 66
• Hoito ja huolto p. 67
• Ohjeita häiriöissä p. 67
• Takuu p. 68
• Tekniset tiedot p. 68

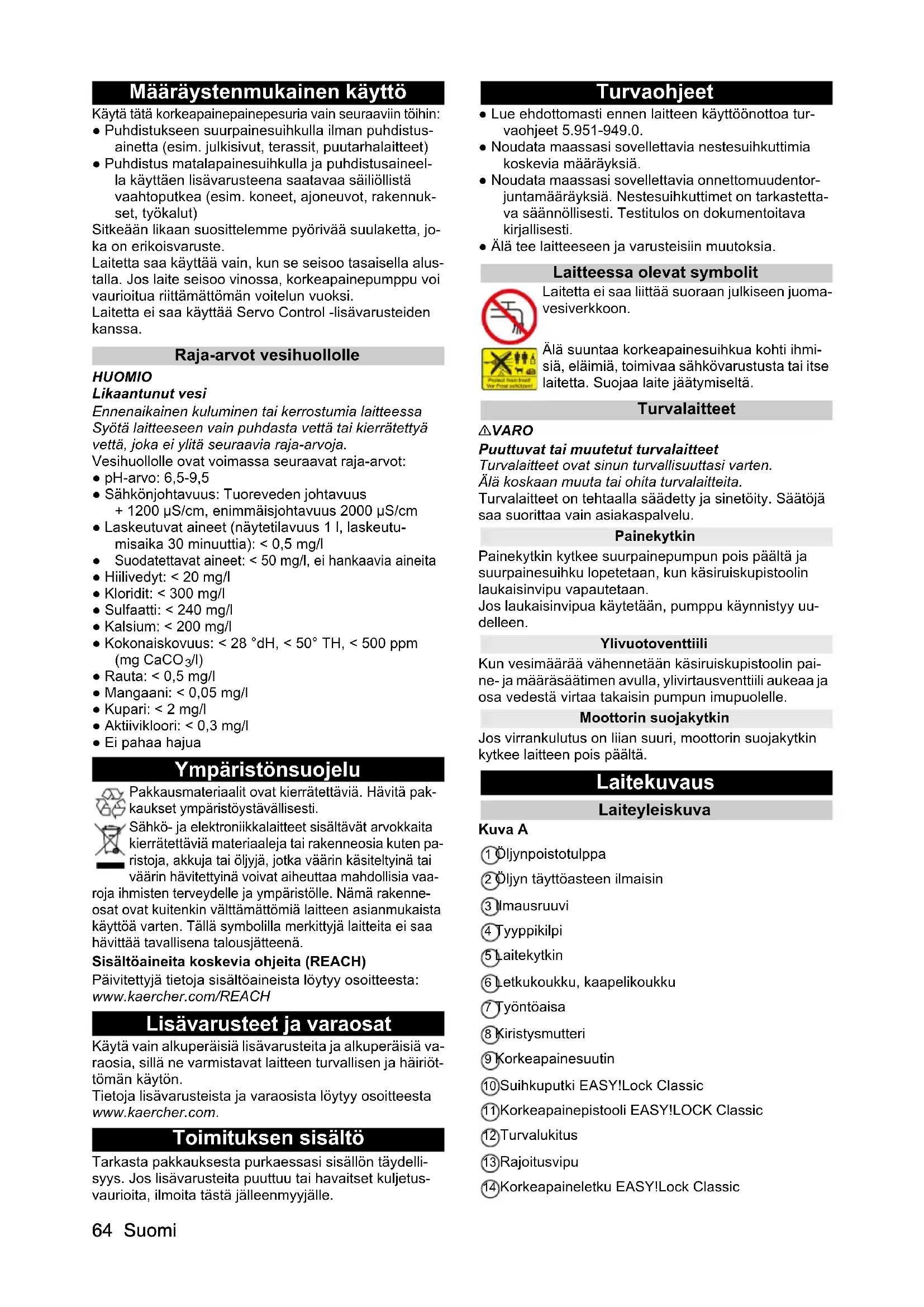

• EU-vaatimustenmukaisuusvakuutus Suomi Määräystenmukainen käyttö Käytä tätä korkeapainepainepesuria vain seuraaviin töihin: ● Puhdistukseen suurpainesuihkulla ilman puhdistus- ainetta (esim. julkisivut, terassit, puutarhalaitteet) ● Puhdistus matalapainesuihkulla ja puhdistusaineel- la käyttäen lisävarusteena saatavaa säiliöllistä vaahtoputkea (esim. koneet, ajoneuvot, rakennuk- set, työkalut) Sitkeään likaan suosittelemme pyörivää suulaketta, jo- ka on erikoisvaruste. Laitetta saa käyttää vain, kun se seisoo tasaisella alus- talla. Jos laite seisoo vinossa, korkeapainepumppu voi vaurioitua riittämättömän voitelun vuoksi. Laitetta ei saa käyttää Servo Control -lisävarusteiden kanssa. Raja-arvot vesihuollolle HUOMIO Likaantunut vesi Ennenaikainen kuluminen tai kerrostumia laitteessa Syötä laitteeseen vain puhdasta vettä tai kierrätettyä vettä, joka ei ylitä seuraavia raja-arvoja. Vesihuollolle ovat voimassa seuraavat raja-arvot: ● pH-arvo: 6,5-9,5 ● Sähkönjohtavuus: Tuoreveden johtavuus + 1200 µS/cm, enimmäisjohtavuus 2000 µS/cm ● Laskeutuvat aineet (näytetilavuus 1 l, laskeutu- misaika 30 minuuttia): < 0,5 mg/l p. 6964

/l) ● Rauta: < 0,5 mg/l ● Mangaani: < 0,05 mg/l ● Kupari: < 2 mg/l ● Aktiivikloori: < 0,3 mg/l ● Ei pahaa hajua Ympäristönsuojelu Pakkausmateriaalit ovat kierrätettäviä. Hävitä pak- kaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten pa- ristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaa- roja ihmisten terveydelle ja ympäristölle. Nämä rakenne- osat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä. Sisältöaineita koskevia ohjeita (REACH) Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH Lisävarusteet ja varaosat Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä va- raosia, sillä ne varmistavat laitteen turvallisen ja häiriöt- tömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com. Toimituksen sisältö Tarkasta pakkauksesta purkaessasi sisällön täydelli- syys. Jos lisävarusteita puuttuu tai havaitset kuljetus- vaurioita, ilmoita tästä jälleenmyyjälle. Turvaohjeet ● Lue ehdottomasti ennen laitteen käyttöönottoa tur- vaohjeet 5.951-949.0. ● Noudata maassasi sovellettavia nestesuihkuttimia koskevia määräyksiä. ● Noudata maassasi sovellettavia onnettomuudentor- juntamääräyksiä. Nestesuihkuttimet on tarkastetta- va säännöllisesti. Testitulos on dokumentoitava kirjallisesti. ● Älä tee laitteeseen ja varusteisiin muutoksia. Laitteessa olevat symbolit Laitetta ei saa liittää suoraan julkiseen juoma- vesiverkkoon. Älä suuntaa korkeapainesuihkua kohti ihmi- siä, eläimiä, toimivaa sähkövarustusta tai itse laitetta. Suojaa laite jäätymiseltä. Turvalaitteet 몇 VARO Puuttuvat tai muutetut turvalaitteet Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita. Turvalaitteet on tehtaalla säädetty ja sinetöity. Säätöjä saa suorittaa vain asiakaspalvelu. Painekytkin Painekytkin kytkee suurpainepumpun pois päältä ja suurpainesuihku lopetetaan, kun käsiruiskupistoolin laukaisinvipu vapautetaan. Jos laukaisinvipua käytetään, pumppu käynnistyy uu- delleen. Ylivuotoventtiili Kun vesimäärää vähennetään käsiruiskupistoolin pai- ne- ja määräsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun imupuolelle. Moottorin suojakytkin Jos virrankulutus on liian suuri, moottorin suojakytkin kytkee laitteen pois päältä. Laitekuvaus Laiteyleiskuva Kuva A 1 Öljynpoistotulppa 2 Öljyn täyttöasteen ilmaisin 3 Ilmausruuvi 4 Tyyppikilpi 5 Laitekytkin 6 Letkukoukku, kaapelikoukku 7 Työntöaisa 8 Kiristysmutteri 9 Korkeapainesuutin 10 Suihkuputki EASY!Lock Classic 11 Korkeapainepistooli EASY!LOCK Classic 12 Turvalukitus 13 Rajoitusvipu 14 Korkeapaineletku EASY!Lock ClassicSuomi 65 15 Suihkuputken pidike 16 Varustelokero 17 Paine-/määräsäädin 18 Korkeapaineliitäntä EASY!Lock 19 Hienosuodatin 20 Vesiliitäntä Värimerkintä ● Puhdistusprosessin käyttöelementit ovat keltaisia. ● Huollon ja kunnossapidon käyttöelementit ovat kirk- kaan harmaita. Asennus Työntöaisan kiinnittäminen

1. Työnnä työntöaisa putkikehykseen.

Kuva B 1 Työntöaisa 2 Putkikehys

2. Kiinnitä molemmat liitoskohdat pulteilla, aluslaatoilla

ja muttereilla. Kuva C 1 Ruuvi M8x45 2 Laatta 8 3 Työntöaisa 4 Mutteri M8, itselukittuva 5 Putkikehys Öljyn ilmausruuvin asennus

1. Irrota tulppa ja hävitä se.

Kuva D 1 Tulppa 2 Ilmausruuvi

2. Kierrä ilmausruuvi paikalleen ja kiristä se.

HUOMIO Vaurioitumisvaara Jos tulppaa ei vaihdeta ilmausruuviin ennen käyttöä, korkeapainepumppu voi vaurioitua. Tulppa on ehdottomasti korvattava ilmausruuvilla. Öljymäärän tarkastus

1. Sijoita laite vaakasuoraan.

2. Öljyn pinnan on oltava keskellä öljyn täyttöasteen il-

3. Kierrä ilmausruuvi tarvittaessa irti ja lisää öljyä (kat-

so "Tekniset tiedot"). Lisävarusteiden asennus Huomautus EASY!Lock-järjestelmä yhdistää komponentit pikakier- teellä vain yhdellä kierolla nopeasti ja turvallisesti.

1. Aseta korkeapainesuutin suihkuputkeen.

2. Asenna hattumutteri ja kiristä käsin (EASY!Lock).

3. Yhdistä suurpaineletku käsiruiskupistooliin ja kiristä

4. Kiinnitä suurpaineletku käsiruiskupistooliin ja yhdis-

tä se laitteen suurpaineliitäntään ja kiristä käsin (EA- SY!Lock). Sähköliitäntä VAARA Sähköiskun aiheuttama loukkaantumisvaara Yhdistä laite pistokkeella sähköverkkoon. Ei erotettavis- sa oleva liitäntä sähköverkkoon on kielletty. Pistoketta käytetään erottamiseen verkosta. Yhdistä laite vain vaihtovirtaan. Käytä jatkojohtoa, jonka läpimitta on riittävä (katso "Tek- niset tiedot"). Kelaa jatkojohto kokonaan irti kaapelikelasta.

1. Kelaa verkkokaapeli auki ja aseta lattialle.

2. Yhdistä verkkopistoke pistorasiaan.

Vesiliitäntä Liitäntä vesijohtoon 몇 VAROITUS Likaisen veden paluuvirtauksen käyttövesiverk- koon Terveydellinen vaara Noudata vesilaitoksen määräyksiä. Voimassa olevien määräysten mukaan laitetta ei saa koskaan käyttää ilman järjestelmäerotinta käyttövesi- verkossa. Käytä KÄRCHERin järjestelmäerotinta tai vaihtoehtoisesti normin EN 12729 tyypin BA mukaista järjestelmäerotinta. Järjestelmäerottimen kautta virran- nut vesi ei enää ole juomakelpoista. Yhdistä järjestel- mäerotin aina vedensyöttöön, ei koskaan suoraan laitteen vesiliitäntään.

1. Tarkasta vedensyötön tulopaine, tulolämpötila ja tu-

lomäärä (katso luku Tekniset tiedot).

2. Yhdistä järjestelmäerotin laitteen vesiliitäntään ve-

den tuloletkulla (vaatimukset veden tuloletkulle, kat- so luku Tekniset tiedot).

Veden imeminen säiliöistä

1. Kierrä imuletku ja suodatin vesiliitäntään (suodatti-

men tilausnumero, katso luku Tekniset tiedot).

2. Ilmaa laite (katso luku Laitteen ilmanpoisto).

Laitteen ilmanpoisto

1. Kierrä suurpainesuutin irti suihkuputkesta.

2. Anna laitteen käydä, kunnes vesi valuu ulos ilman

3. Jos ilmanpoistossa on ongelmia, anna laitteen käy-

dä 10 sekuntia ja kytke se sitten pois päältä. Toista menettely useita kertoja.

4. Kytke laite pois päältä.

5. Kierrä suurpainesuutin suihkuputkeen.

Käyttö VAARA Suurpainevesisuihku Loukkaantumisvaara Älä koskaan kiinnitä laukaisuvipua painettuun asen- toon. Työnnä käsiruiskupistoolin turvalukitus eteen ennen kaikkia laitteella tehtäviä töitä. Pidä käsiruiskupistoolista ja suihkuputkessa kiinni mo- lemmin käsin. 몇 VAROITUS Viallinen laite ja vialliset varusteet, tulojohdot ja lii- tännät Loukkaantumisvaara Laitetta saa käyttää vain moitteettomassa kunnossa.66 Suomi Käyttö korkeapaineella Huomautus Laitteessa on painekytkin. Moottori käynnistyy vain, jos käsiruiskupistooli on avattu.

1. Käännä laitekytkin asentoon ”1”.

2. Poista käsiruiskupistoolin varmistus työntämällä tur-

3. Vedä korkeapainepistoolin laukaisuvivusta.

4. Säädä työpaine ja vedenmäärä kääntämällä (por-

taatonta) paine- ja määräsäädintä (+/-) Käyttö puhdistusaineella 몇 VAROITUS Puhdistusaineiden väärä käsittely Terveydellinen vaara Noudata puhdistusaineissa olevia turvaohjeita. HUOMIO Soveltumattomat puhdistusaineet Laitteen ja puhdistettavien kohteiden vaurioituminen Käytä vain KÄRCHERin hyväksymää puhdistusainetta. Noudata puhdistusaineen mukana toimitettuja annoste- lusuosituksia ja ohjeita. Käytä puhdistusaineita säästeliäästi ympäristön suoje- lemiseksi. Huomautus KÄRCHER-puhdistusaineet takaavat häiriöttömän työs- kentelyn. Pyydä meiltä lisää ohjeita tai tilaa meiltä luet- telo tai puhdistusaineiden esittelylehtiset. Huomautus Käyttöön puhdistusaineen kanssa vaaditaan säiliöllinen vaahtoputki (lisävaruste).

1. Kierrä säiliö irti.

Kuva E 1 Säiliö 2 Vaahtosuutin 3 Korkeapainepistooli 4 Imuletku 5 Läppäsarja Puhdistusaineen sekoitus: 3=suuri, 2=keskitaso, 1=vähäinen

2. Aseta haluamasi läppä imuletkuun.

3. Täytä puhdistusainetta säiliöön.

4. Kiinnitä säiliö vaahtosuuttimeen.

5. Irrota suihkuputki korkeapainepistoolista.

6. Kiinnitä vaahtoputki korkeapainepistooliin ja

7. Kytke suurpainepesuri päälle.

Suositellut puhdistusmenetelmät

1. Suihkuta puhdistusainetta hieman kuivalle pinnalle

ja anna vaikuttaa (ei kuivua).

2. Huuhtele lika pois korkeapainesuihkulla.

Puhdistusaineella käytön jälkeen Säiliöllinen vaahtoputki on huuhdeltava käytön jälkeen puhdistusainekerrostumien välttämiseksi.

1. Kierrä säiliö irti.

2. Kaada puhdistusainejäämät takaisin toimituspakka-

3. Täytä säiliö puhtaalla vedellä.

4. Kiinnitä säiliö säiliölliseen vaahtoputkeen.

5. Käytä säiliöllistä vaahtoputkea n. 1 minuutin ajan,

jotta puhdistusainejäämät huuhtoutuvat pois.

Käytön keskeyttäminen

1. Sulje käsiruiskupistooli.

Laite kytkeytyy pois päältä.

2. Työnnä varmistuslukitus eteenpäin.

Käsiruiskupistooli on varmistettu. Käytön jatkaminen

1. Työnnä varmistuslukitus taaksepäin.

Käsiruiskupistoolin varmistus on poistettu.

2. Avaa käsiruiskupistooli.

Laite kytkeytyy päälle. Käytön lopettaminen

1. Sulje veden tulo.

2. Avaa käsiruiskupistooli.

3. Käännä laitekytkin asentoon “I/ON” ja anna laitteen

4. Sulje korkeapainepistooli.

5. Käännä laitekytkin asentoon ”0/OFF”.

6. Irrota verkkopistoke kuivin käsin pistorasiasta.

7. Poista veden tulo.

8. Avaa käsiruiskupistoolia, kunnes laite on paineeton.

9. Työnnä varmistuslukitus eteenpäin.

Käsiruiskupistooli on varmistettu. Kuljetus 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoin- nissa huomioon. Laitteen kuljetus ajoneuvoissa: Varmista laite vas- taavien voimassa olevien määräysten mukaan liu- kumisen ja kaatumisen estämiseksi. Laitteen kuljetus pitempiä matkoja: Vedä tai työnnä laitetta työntöaisasta. Säilytys 몇 VARO Jos painoa ei oteta huomioon Loukkaantumis- ja vaurioitumisvaara Laitteen paino on otettava kuljetuksessa ja varastoin- nissa huomioon. Säilytä laitetta vain sisätiloissa. Laitteen säilytys

1. Aseta suihkuputki ja korkeapainepistooli kahden

suihkuputken kannattimen päälle.

2. Kelaa verkkokaapeli kiinni ja ripusta se kaapelikouk-

3. Kelaa korkeapaineletku kiinni ja ripusta se letku-

koukkuun. Jäätymissuoja HUOMIO Jäätyminen Laite rikkoutuu, jos vesi jäätyy Tyhjennä vesi täysin pois laitteesta. Säilytä laitetta jäätymiseltä suojatussa tilassa. Jos jäätymiseltä suojattu säilytys ei ole mahdollista:

1. Valuta vesi pois.

2. Pumppaa laitteen läpi tavallista jäätymisenestoainetta.

Huomautus Käytä tavanomaista ajoneuvoille tarkoitettua glykolipoh- jaista jäätymisenestoainetta. Noudata jäätymisenesto- aineen valmistajan käsittelyohjeita.

3. Anna laitteen käydä enintään 1 minuutti, kunnes

pumppu ja letkut ovat tyhjiä.Suomi 67 Hoito ja huolto VAARA Laite käynnistyy tahattomasti Loukkaantumisvaara, sähköisku Kytke laite pois päältä ennen kaikkia laitteelle tehtäviä töitä ja irrota verkkopistoke. Huomautus Jäteöljyn saa hävittää vain siihen tarkoitetuissa keräys- paikassa. Vie syntynyt jäteöljy sinne. Ympäristön jäteöl- jyllä saastuttaminen on rangastava teko. Turvatarkastus/huoltosopimus Voit sopia jälleenmyyjän kanssa säännöllisestä turva- tarkastuksesta tai tehdä huoltosopimuksen. Kysy ohjei- ta. Huoltovälit Aina ennen käyttöä Tarkasta, onko verkkokaapelissa vaurioita. Jos kaapeli on vaurioitunut, anna valtuutetun asia- kaspalvelun tai sähköalan ammattilaisen vaiht

kaapeli välittömästi. Tarkasta, onko suurpaineletkussa vaurioita. Anna vaurioitunut suurpaineletku välittömästi vaih- dettavaksi. Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on suurempi, ota yhteyttä asiakaspalveluun. Viikoittain Tarkasta öljymäärä. Jos öljy on maitomaista (vettä öljyssä), ota heti yhteyttä asiakaspalveluun. Puhdista hienosuodatin. Kuva F 1 Suodatinkotelo 2 Hienosuodatin 3 Välikappale 4 Kiristysmutteri a Kierrä hattumutteri irti. b Vedä välikappale ulos. c Vedä hienosuodatin ulos suodatinkotelosta. d Huuhtele hienosuodatin puhtaalla vedellä tai pu- halla se puhtaaksi paineilmalla. e Aseta hienosuodatin suodatinkoteloon. f Kiinnitä välikappale. g Ruuvaa liitosmutteri ja kiristä se käsitiukkuuteen. 500 käyttötunnin välein, vähintään vuosittain Anna asiakaspalvelun suorittaa laitteen huolto. Vaihda korkeapainepumpun öljy. Kuva G 1 Ilmausruuvi 2 Öljyn täyttöasteen ilmaisin 3 Öljynpoistotulppa a Kierrä öljynpoistotulppa irti. b Valuta öljy keräyssäiliöön. c Kierrä öljynpoistotulppa paikalleen ja kiristä se. d Kierrä ilmausruuvi irti. e Kaada uutta öljyä hitaasti, jotta ilmakuplat ehtivät poistua. Öljymäärä ja -laji, katso ”Tekniset tiedot”. f Asenna ilmausruuvi takaisin paikalleen. Ohjeita häiriöissä VAARA Tahattomasti käynnistyvä laite, kosketus virtaajoh- taviin osiin Loukkaantumisvaara, sähköisku Kytke pois päältä ennen laitteelle tehtäviä töitä. Irrota verkkopistoke. Anna kaikki sähköosien tarkastukset ja niiden parissa tehtävät työt ammattilaisen suoritettaviksi. Ota yhteyttä valtuutettuun asiakaspalveluun sellaisten häiriöiden osalta, joita ei ole mainittu tässä luvussa. Laite ei käynnisty

1. Tarkasta, onko verkkokaapelissa vaurioita.

2. Tarkasta verkkojännite.

3. Jos laite on ylikuumentunut:

a Käännä laitekytkin asentoon ”0/OFF”. b Anna laitteen jäähtyä vähintään 15 minuuttia. c Käännä laitekytkin asentoon ”I/ON”.

4. Sähkövian tapauksessa ota yhteyttä asiakaspalve-

luun. Laitteeseen ei muodostu painetta

1. Tarkasta, että korkeapainesuutin on oikean kokoi-

nen (katso luku "Tekniset tiedot").

2. Puhdista tai vaihda suutin.

3. Ilmaa laite (katso luku ”Vesiliitäntä / Laitteen ilman-

4. Puhdista hienosuodatin ja vaihda se tarvittaessa

(katso luku ”Hoito ja huolto/ Viikoittain").

5. Tarkasta veden tulomäärä (vaaditut määrät, katso

luku "Tekniset tiedot").

6. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vedenmäärä on liian alhainen

1. Kun käytät pitkää korkeapaineletkua tai korkeapai-

neletkua, jonka läpimitta on pieni, asenna suihku- putkeen suurempi korkeapainesuutin. Pumppu ei ole tiivis. Enintään 3 pisaraa vettä minuutissa on sallittu. Jos laite vuotaa tätä enemmän, anna asiakaspalve- lun tarkastaa se. Pumppu kolisee

1. Tarkasta veden tulomäärä (vaaditut määrät, katso

luku "Tekniset tiedot").

2. Ilmaa laite (katso luku ”Vesiliitäntä / Laitteen ilman-

3. Puhdista hienosuodatin ja vaihda se tarvittaessa

(katso luku ”Hoito ja huolto/ Viikoittain").

4. Ota tarvittaessa yhteyttä asiakaspalveluun.

Puhdistusaineseos on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii

laitteen virtausnopeudelle.

2. Täytä vaahtoputken säiliö uudelleen.

3. Aseta suurempi suljinimuletkuun.

4. Tarkasta, onko imuletkussa ja säiliöllisessä vaah-

tosuuttimessa puhdistusainekerrostumia. Poista kerrostumat haalealla vedellä.

5. Ota tarvittaessa yhteyttä asiakaspalveluun.

Vaahdonmuodostus on liian vähäinen

1. Tarkasta, että käytetty säiliöllinen vaahtoputki sopii

laitteen virtausnopeudelle.

2. Tarkasta, onko imuletkussa ja säiliöllisessä vaahto-

putkessa puhdistusainekerrostumia. Poista kerros- tumat haalealla vedellä.

3. Ota tarvittaessa yhteyttä asiakaspalveluun.68 Suomi

Takuu Jokaisessa maassa ovat voimassa vastaavan myynti- yhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa mak- sutta, jos häiriöiden syynä ovat olleet materiaali- tai val- mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähim- pään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu) Tekniset tiedot Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan Oikeus teknisiin muutoksiin pidätetään. HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S Maaversio Maa EUEUEUEU Sähköliitäntä Jännite V 400 400 400 400 Vaihe ~3333 Taajuus Hz 50 50 50 50 Suurin sallittu verkon impedanssi Ω - 0.04

+j0.0283 Liitäntäteho kW 8,0 8,8 8,8 9,0 Kotelointiluokka IPX5 IPX5 IPX5 IPX5 Verkkosulake (hidas, tyyppi C) A 16 16 16 16 Jatkojohto 10 m mm

Vesiliitäntä Tulopaine (enint.) MPa1111 Tulolämpötila (enint.) °C 60 60 60 60 Tulomäärä (väh.) l/min 20 20 25 31,6 Imunostokorkeus (enint.) m 0,5 0,5 0,5 0,5 Vedentuloletkun vähimmäispituus m 7,5 7,5 7,5 7,5 Vedentuloletkun vähimmäisläpimittain1111 Imusuodattimen tilausnumero 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 Laitteen tehotiedot Vakiosuuttimen suutinkoko 050 045 075 105 Veden käyttöpaine vakiosuuttimella MPa 21 25 18 15 Käyttöpaine (enint.) MPa273124

Pumppausmäärä, vesi l/min 16,7 16,7 21,67 28,33 Käsiruiskupistoolin rekyylivoima N 57 63 69 85 Mitat ja painot Tyypillinen käyttöpaino kg 60 67 67 73 Pituus mm 720 720 720 720 Leveys mm 637 637 637 637 Korkeus mm 1080 1080 1080 1080 Öljymäärä l 0,65 0,65 0,65 1,2 Öljylaatu Tyyppi 15W40 15W40 15W40 15W40 Määritetyt arvot EN 60335-2-79 mukaan Käsi-käsivarsi-tärinäarvo m/s

dB(A)3333 Äänen tehotaso L

dB(A)86919193Ελληνικά 69 EU-vaatimustenmukaisuusvakuutus Täten vakuutamme, että jäljempänä kuvattu kone vas- taa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olen- naisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän va- kuutuksen voimassaolo raukeaa. Tuote: Painepesuri Tyyppi: 1.367-xxx Sovellettavat EU-direktiivit 2000/14/EY 2006/42/EY (+2009/127/EY) 2011/65/EU 2014/30/EU 2009/125/EY Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781 Sovelletut yhdenmukaistetut standardit EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997 + A1: 2001 + A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 10/21-4 S Classic EN 61000-3-11: 2000 HD 13/18-4 S Classic HD 10/25-4 S Classic HD 17/15-4 S Classic EN 62233: 2008 Sovelletut kansalliset standardit
