GS 4 DE - Kannettava LED-valaisin BRENNENSTUHL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava LED-projektori
Brändi	Brennenstuhl
Malli	GS 4 DE
Nimellisteho	30 W
Nimellisjännite	220 – 250 V~, 50/60 Hz
Maksimivirta	0,75 A
Suojausluokka	IP54, IK08
Suojausaste	I
Tehokerroin	>0,9
Mitat (P × L × K)	205 × 211 × 222,5 mm
Paino	1,85 kg
Johdon pituus	Ei määritelty (kiinteä johto H07RN-F 3G1,5 mm²)
Integroitu pistorasia	220 – 250 V~, max. 3400 W
Maksimi nimellisvalopinta-ala	456 cm²
Valotoiminnot	2 tasoa: 100 % ja 50 %
Asennustavat	Pystyasento tasaisella pinnalla, ripustus putkeen, jalustalle (valinnainen)
Liitännät	Sivupistorasia toimii myös sammutettuna
Mukana tulevat tarvikkeet	Koukku, kaapelikiinnikkeet
Huolto ja puhdistus	Irrota verkosta ennen puhdistusta; käytä kuivaa tai hieman kosteaa liinaa; älä käytä liuottimia
Turvallisuus	Älä käytä räjähdysvaarallisessa ympäristössä; älä katso suoraan valokeilaan; älä käytä ulkoisen himmentimen kanssa; pidä vähimmäisetäisyys valaistaviin kohteisiin
Korjattavuus	Valonlähde ei ole vaihdettava; johto ei ole vaihdettava; älä avaa laitetta; hävitä vaurioituneena
Hävittäminen	Sähkölaite: älä hävitä kotitalousjätteenä, kierrätä direktiivin 2012/19/EY mukaisesti
Valmistaja	Brennenstuhl (osoite: 4 rue de Bruxelles, F-67170 Bernolsheim)

Usein kysytyt kysymykset - GS 4 DE BRENNENSTUHL

Kuinka GS 4 DE -projektori sytytetään?

Aseta projektori vakaalle alustalle ja paina kytkintä (A) käynnistääksesi. Projektori syttyy 100 % valoteholla. Paina uudelleen vaihtaaksesi 50 %:iin, ja kolmas painallus sammuttaa.

Voinko käyttää projektoria ulkona sateella?

Kyllä, projektorin suojausluokka on IP54, mikä suojaa roiskevedeltä ja pölyltä. Latauksen aikana (jos sovellettavissa) se ei kuitenkaan ole suojattu. Älä käytä räjähdysvaarallisissa ympäristöissä.

Mitä tehdä, jos virtajohto vaurioituu?

Johto ei ole vaihdettava. Jos johto vaurioituu, projektori on hävittävä ympäristömääräysten mukaisesti. Älä yritä korjata sitä itse.

Voiko projektorin asentaa jalustalle?

Kyllä, voit asentaa yhden tai kaksi projektoria Brennenstuhl-jalustalle (ei sisälly). Kahdelle projektorille käytä CB 70 -lisävarustetta (viite 1172640059). Ruuvaa projektori pystyasentoon jalustaan.

Kuinka puhdistan projektorin?

Irrota projektori ensin verkosta. Käytä kuivaa tai hieman kosteaa liinaa ilman liuottimia tai hankaavia aineita. Älä koskaan suihkuta vettä suoraan laitteeseen.

Voinko vaihtaa LED-lampun?

Ei, valonlähde on ei vaihdettava. Kun sen käyttöikä loppuu, vaihda koko projektori. Älä avaa laitetta.

Toimiiko sivulla oleva pistorasia myös, kun projektori on sammutettu?

Kyllä, sivulla oleva pistorasia (B) toimii myös silloin, kun projektori on sammutettu. Voit kytkeä siihen muita laitteita enintään 3400 W.

Sopiiko projektori käytettäväksi himmentimen kanssa?

Ei, projektori ei sovi käytettäväksi ulkoisen himmentimen kanssa. Se voi vahingoittaa laitetta tai aiheuttaa toimintahäiriön.

Mikä on vähimmäisetäisyys projektorin ja valaistavien kohteiden välillä?

Valaistut kohteet voivat ylikuumentua, jos vähimmäisetäisyyttä ei noudateta. Ohjeissa ei anneta tarkkaa arvoa, mutta suositus on pitää vähintään 0,5 metrin etäisyys riskien välttämiseksi.

Kuinka ripustan projektorin kattoon?

Käytä integroitua koukkua (C) ripustaaksesi projektorin sopivaan putkeen. Varmista, että tuki on luja eikä projektori putoa.

KÄYTTÖOHJE GS 4 DE BRENNENSTUHL

Käyttöohje Kannettava 360° LED-kohdevalaisin

BF 3050 M / BF 5050 M / BF 5051 M

Huomio: Lue ennen kohdevalon käyttöä tämä käyttöohje huolellisesti lävitse ja säilytä se turvallisessa paikassa myöhempää tarvetta varten!

TURVALLISUUSOHJEET

1. Tarkasta tuote ennen sen jokaista käyttökertaa mahdollisten vaurioiden varalta. Älä koskaan käytä tuotetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun.

Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

1. Älä käytä tuotetta räjähdysalttiissa ympäristöissä, hengenvaara!
2. Pidä lapset poissa kohdevalaisimen luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.
3. Älä koskaan katso suoraan valoon.
4. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.
5. Tämän valaisimen joustavaa ulkojohtoa ei voi vaihtaa; jos johto on vaurioitunut, valaisin on hävitettävä.
6. Tuote ei vastaa latauksen aikana IP54-luokitusta (pöly- ja roiskevesisuojattu).

Ei sovellu käytettäväksi ulkoisten himmentimien kanssa.

Jos vähimmäisetäisyydet alitetaan, valaistavat esineet saattavat ylikuumentua.

TEKNISET TIEDOT

Suojausluokka: I

Kotelointiluokka: IP 54, IK08

Nimellisjännite: 220–250 V\~ 50/60 Hz

Liitäntäjohto: H07RN-F 3G1,5 mm²

Pistorasia: 220–250 V\~, enint. 3400 W

Tyyppi: BF 3050 M BF 5050 M BF 5051 M
Tuotenumero: 1171410900 1171410902 1171411902
Verkkopistoke: DE DE FR
Tehonotto (W): 30 50	50
Enimmäisvirta (A):	0,75	1,22	1,22
Mitat (mm):	205 x 211 x 222,5	205 x 211 x 222,5	205 x 211 x 222,5
Suojuksen mitat (mm):	200 ∅ x 85,8 h	200 ∅ x 85,8 h	200 ∅ x 85,8 h
Paino (kg):	1,85	2,85	2,85
Tehokerroin:	>0,9	>0,9	>0,9
Heijastava enimmäispinta (cm ^2 ):	456	456	456

Tämä LED-kohdevalo soveltuu sisä- ja ulkovalaistukseen.

KÄYTTÖÖNOTTO

KOHDEVALAISIMEN KYTKEMINEN PÄÄLLE JA POIS

Laita kohdevalaisin paikoilleen ja kytke se päälle painikkeella (A).

Kohdevalaisin palaa 100 prosentin kirkkaudella. Uusi painallus vähentää kirkkauden

50 prosenttiin ja kolmas painallus sammuttaa valon.

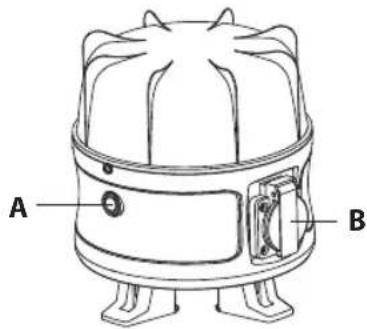

A: Virtapainike ja toimintapainike

B: Pistorasia

C: Koukku

A B

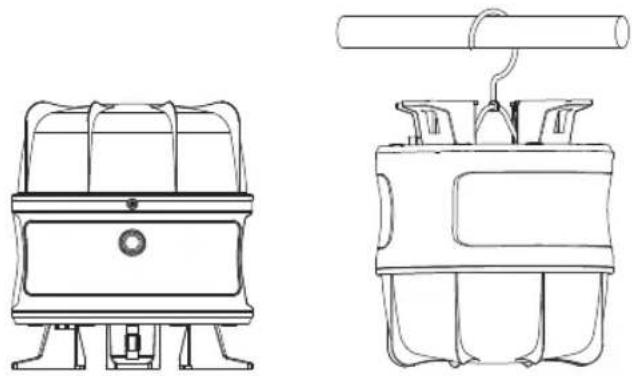

Pystyssä: Aseta kohdevalaisin kuivalle, tasaiselle pinnalle.

Ripustettuna: Ripusta kohdevalaisin soveltuvaan putkeen.

Yhdessä: useampien BF-kohdevalaisinten yhteiskytkentä.

Kohdevalaisimen sivulla on pistorasia (B), jonka avulla valaisinta voidaan käyttää myös virranjakajana.

Pistorasia toimii myös silloin, kun valo ei pala.

Jalustalla (si sisälly toimitukseen)

Yksi tai kaksi kohdevalaisinta voidaan asentaa Brennenstuhl-jalustaan.

Kahden kohdevalaisimen asentamiseen tarvitaan lisävarusteena saatava poikkikannatin CB 70 1172640059.

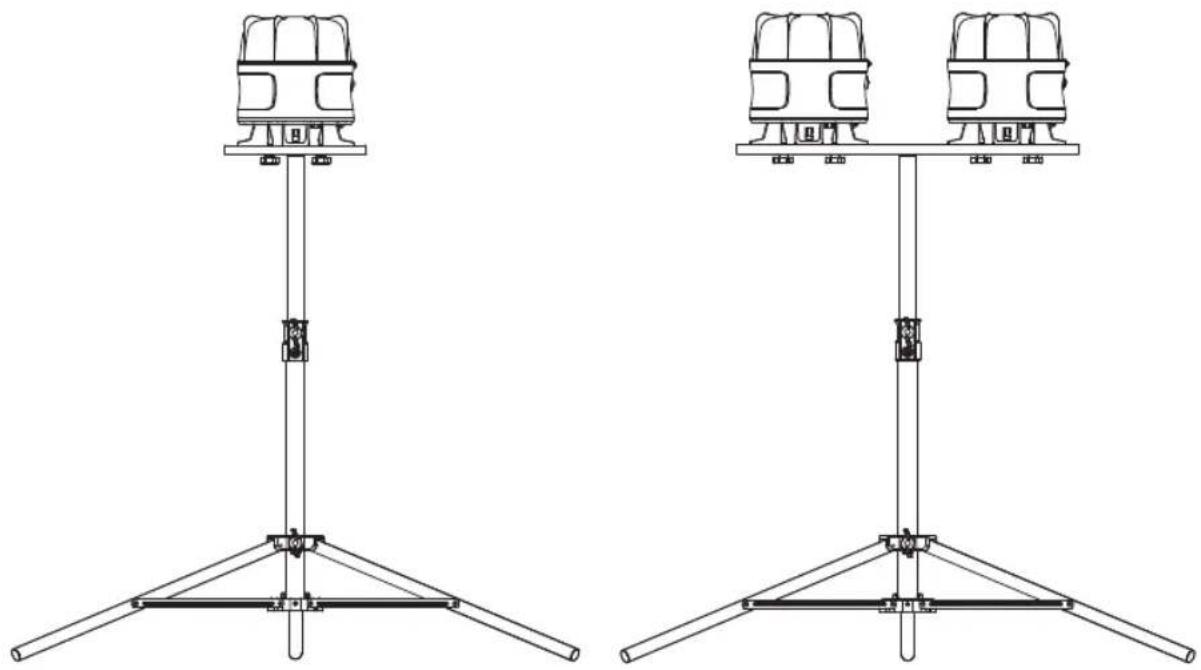

Pystyyn ruuvattu yksittäinen kohdevalaisin Pystyyn ruuvattu

(vain mallit TS 250 1170610020

ja TS 170 1170610010

ja TS 300 9171991100)

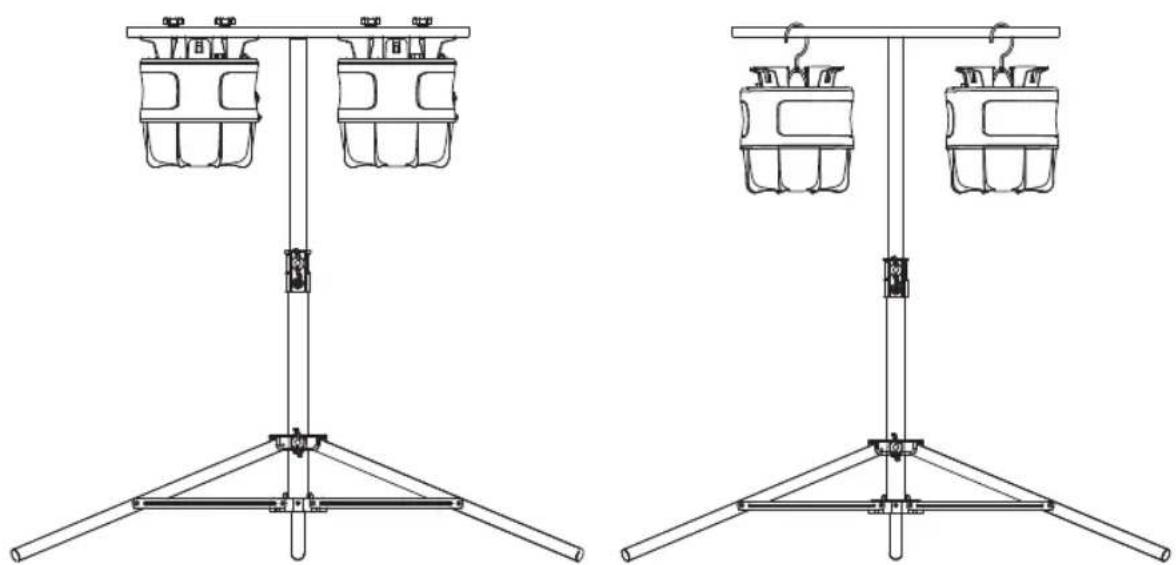

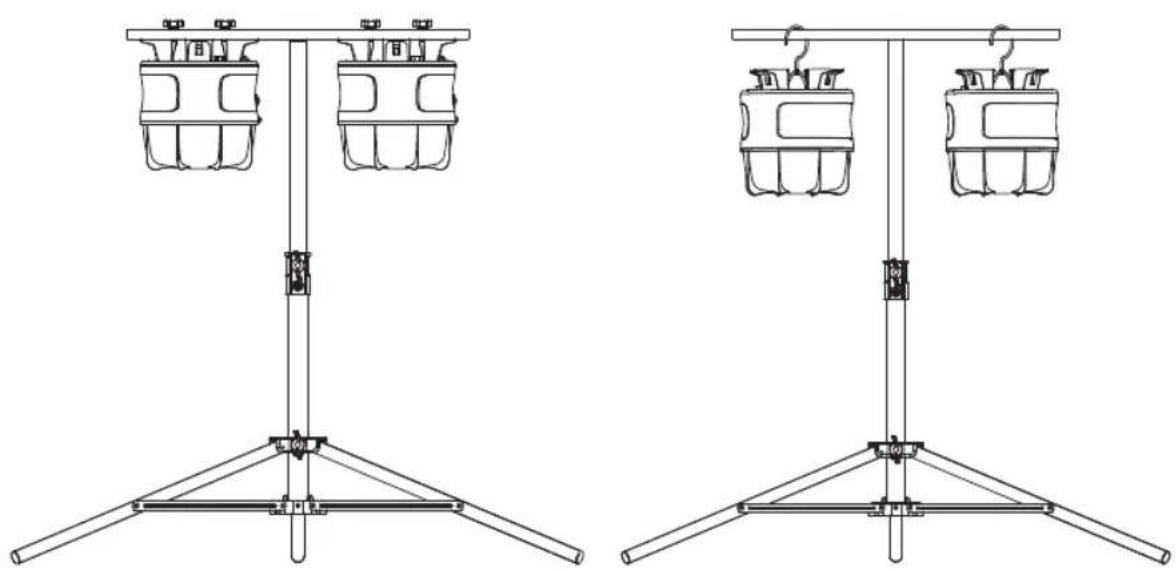

Ripustettu ruuvaamalla Ripustettu koukun avulla

KAAPELIN KELAUS

Kaapeli voidaan kuljetuksen ja varastoinnin ajaksi kelata jalkoihin.

TARVIKKEET

Sopivat lisävarusteet löydät Internet-sivuiltamme osoitteesta www.brennenstuhl.com.

HUOLTO

HUOMIO! LED-valaisin ei sisällä huollettavia osia. Tämän valon valonlähdettä ei voida vaihtaa; kun valonlähde on käyttöikänsä lopussa, koko valaisin on vaihdettava. Valoa ei saa avata.

PUHDISTUS

Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta.

Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HÄVITTÄMINEN

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen.

Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

VALMISTAJA

Lisätietoja löydät kotisivultamme kohdasta Palvelu/usein kysytyt kysymykset osoitteessa www.brennenstuhl.com.
