GS 4 DE - Tragbarer LED-Strahler BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer LED-Strahler
Marke	Brennenstuhl
Modell	GS 4 DE
Nennleistung	30 W
Nennspannung	220 – 250 V~, 50/60 Hz
Maximalstrom	0,75 A
Schutzart	IP54, IK08
Schutzklasse	I
Leistungsfaktor	>0,9
Abmessungen (L × B × H)	205 × 211 × 222,5 mm
Gewicht	1,85 kg
Kabellänge	Nicht angegeben (festes Kabel H07RN-F 3G1,5 mm²)
Integrierte Steckdose	220 – 250 V~, max. 3400 W
Maximale Nennbeleuchtungsfläche	456 cm²
Beleuchtungsfunktionen	2 Stufen: 100 % und 50 %
Montagemöglichkeiten	Senkrecht auf ebener Fläche, hängend an Rohr, auf Stativ (optional)
Konnektivität	Seitliche Steckdose, funktioniert auch im ausgeschalteten Zustand
Mitgeliefertes Zubehör	Haken, Kabelhalter
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit einem trockenen oder leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden.
Sicherheit	Nicht in explosionsgefährdeter Umgebung verwenden; nicht direkt in den Lichtstrahl blicken; nicht mit externem Dimmer verwenden; Mindestabstand zu beleuchteten Objekten einhalten.
Reparierbarkeit	Lichtquelle nicht austauschbar; Kabel nicht austauschbar; Gerät nicht öffnen; bei Beschädigung entsorgen.
Entsorgung	Elektrogerät: nicht im Hausmüll entsorgen, gemäß Richtlinie 2012/19/EU recyceln.
Hersteller	Brennenstuhl (Adresse: 4 rue de Bruxelles, F-67170 Bernolsheim)

Häufig gestellte Fragen - GS 4 DE BRENNENSTUHL

Wie schalte ich den Strahler GS 4 DE ein?

Stellen Sie den Strahler auf eine stabile Oberfläche und drücken Sie den Schalter (A), um ihn einzuschalten. Der Strahler leuchtet mit 100 % Lichtleistung. Drücken Sie erneut, um auf 50 % zu schalten, und ein drittes Mal, um ihn auszuschalten.

Kann ich den Strahler im Freien bei Regen verwenden?

Ja, der Strahler hat die Schutzart IP54, die ihn vor Spritzwasser und Staub schützt. Während des Ladevorgangs (falls zutreffend) ist er jedoch nicht geschützt. Verwenden Sie ihn nicht in explosionsgefährdeter Umgebung.

Was tun, wenn das Netzkabel beschädigt ist?

Das Kabel ist nicht austauschbar. Wenn das Kabel beschädigt ist, muss der Strahler gemäß den Umweltvorschriften entsorgt werden. Versuchen Sie nicht, es selbst zu reparieren.

Kann der Strahler auf einem Stativ montiert werden?

Ja, Sie können einen oder zwei Strahler auf einem Brennenstuhl-Stativ (nicht im Lieferumfang) montieren. Für zwei Strahler verwenden Sie das Zubehör CB 70 (Art.-Nr. 1172640059). Schrauben Sie den Strahler senkrecht auf das Stativ.

Wie reinige ich den Strahler?

Ziehen Sie zuerst den Netzstecker des Strahlers. Verwenden Sie ein trockenes oder leicht feuchtes Tuch ohne Lösungsmittel oder Scheuermittel. Sprühen Sie niemals Wasser direkt auf das Gerät.

Kann ich die LED-Lampe austauschen?

Nein, die Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, ersetzen Sie den gesamten Strahler. Öffnen Sie das Gerät nicht.

Funktioniert die seitliche Steckdose auch bei ausgeschaltetem Strahler?

Ja, die seitliche Steckdose (B) funktioniert auch bei ausgeschaltetem Strahler. Sie ermöglicht den Anschluss anderer Geräte bis max. 3400 W.

Ist der Strahler für den Einsatz mit einem Dimmer geeignet?

Nein, der Strahler ist nicht geeignet für den Einsatz mit externen Dimmern. Dies könnte das Gerät beschädigen oder zu Fehlfunktionen führen.

Welcher Mindestabstand muss zwischen dem Strahler und beleuchteten Objekten eingehalten werden?

Beleuchtete Objekte können überhitzen, wenn der Mindestabstand nicht eingehalten wird. Die Anleitung gibt keinen genauen Wert an, aber es wird empfohlen, einen Abstand von mindestens 0,5 Meter einzuhalten, um jegliches Risiko zu vermeiden.

Wie hänge ich den Strahler an der Decke auf?

Verwenden Sie den integrierten Haken (C), um den Strahler an einem geeigneten Rohr aufzuhängen. Stellen Sie sicher, dass die Halterung stabil ist und der Strahler nicht herunterfallen kann.

BEDIENUNGSANLEITUNG GS 4 DE BRENNENSTUHL

DE Bedienungsanleitung....2

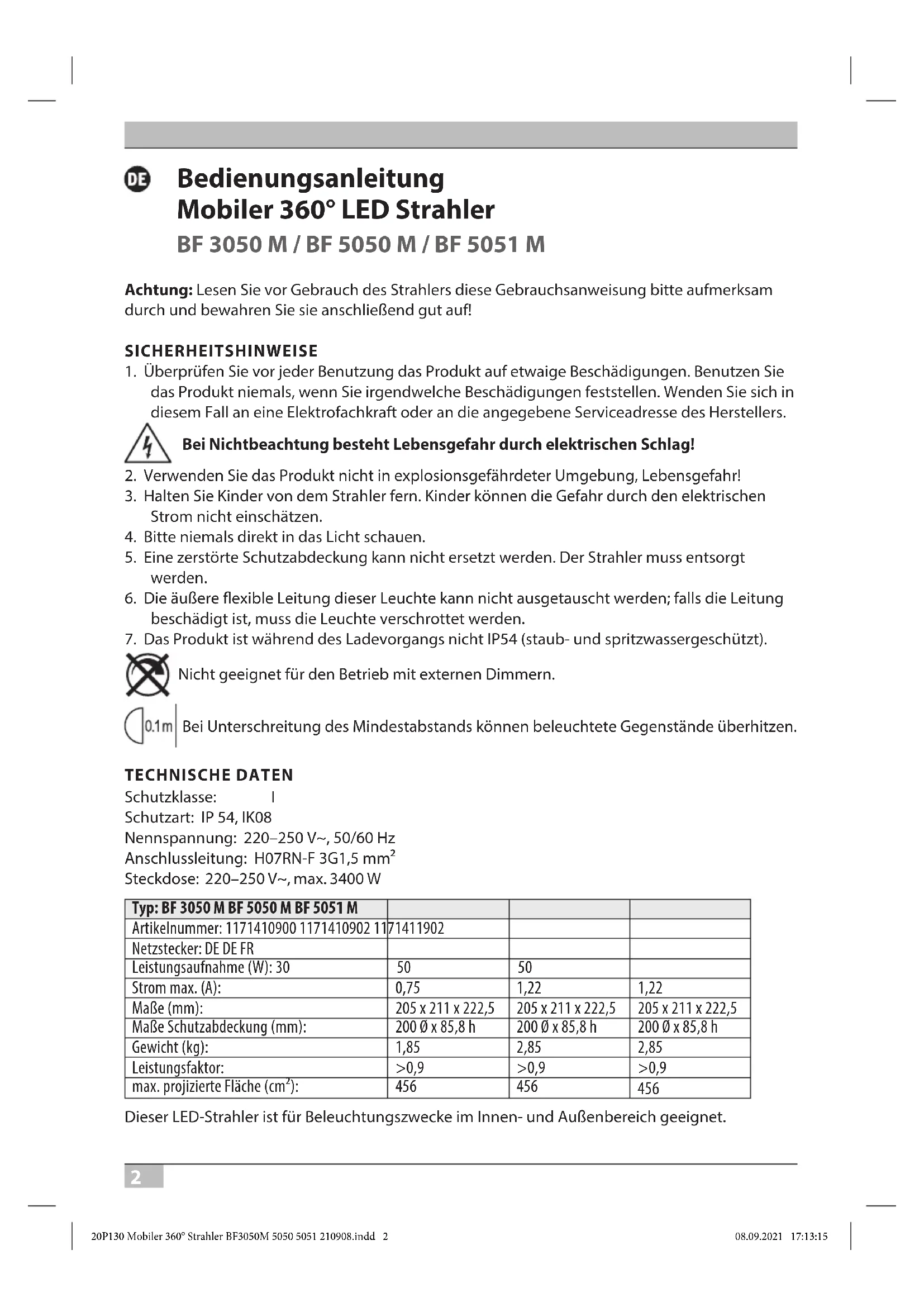

Bedienungsanleitung Mobiler 360° LED Strahler

BF 3050 M / BF 5050 M / BF 5051 M

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
3. Bitte niemals direkt in das Licht schauen.
4. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
5. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
6. Das Produkt ist während des Ladevorgangs nicht IP54 (staub- und spritzwassergeschützt).

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

TECHNISCHE DATEN

Schutzklasse: I

Schutzart: IP 54, IK08

Nennspannung: 220–250 V\~, 50/60 Hz

Anschlussleitung: H07RN-F 3G1,5 mm²

Steckdose: 220–250 V\~, max. 3400 W

Typ: BF 3050 M BF 5050 M BF 5051 M
Artikelnummer: 1171410900 1171410902 1171411902
Netzstecker: DE DE FR
Leistungsaufnahme (W): 30	50	50
Strom max. (A):	0,75	1,22	1,22
Maße (mm):	205 x 211 x 222,5	205 x 211 x 222,5	205 x 211 x 222,5
Maße Schutzabdeckung (mm):	200 ∅ x 85,8 h	200 ∅ x 85,8 h	200 ∅ x 85,8 h
Gewicht (kg):	1,85	2,85	2,85
Leistungsfaktor:	>0,9	>0,9	>0,9
max. projizierte Fläche ( cm^2 ):	456	456	456

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

2

INBETRIEBNAHME EIN-/AUSSCHALTEN DES STRAHLERS

Positionieren Sie den Strahler und schalten Sie mit dem Schalter (A) ein.

Der Strahler leuchtet mit 100 % Lichtstärke, durch nochmaliges Drücken wird die Lichtstärke auf 50 % eingestellt, ein weiteres Drücken schaltet den Strahler aus.

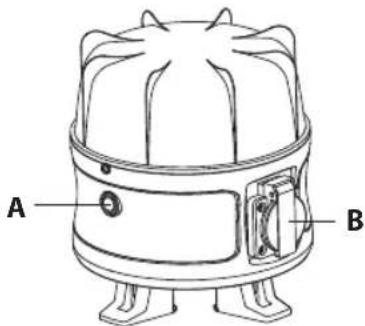

A: Ein-/Aus- und Funktionsschalter

B: Steckdose

C: Haken

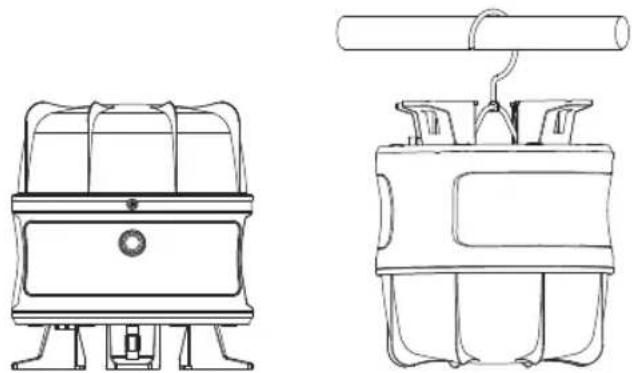

Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.

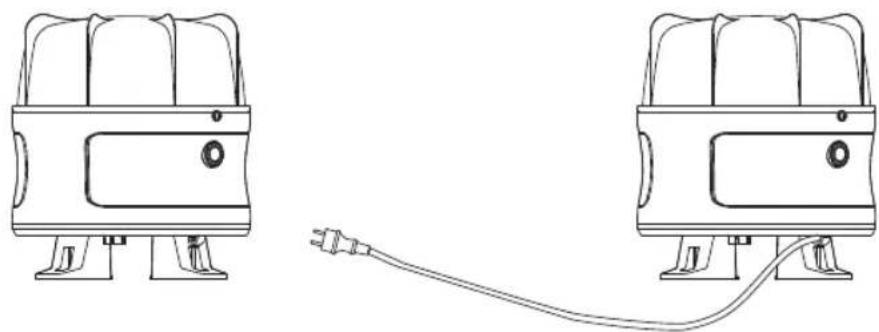

Im Verbund: mehrere BF-Strahler zusammenschalten.

An der Seite des Strahlers befindet sich eine Steckdose (B), mit deren Hilfe er auch als Stromverteiler benutzt werden kann.

Die Steckdose ist auch bei ausgeschaltetem Licht funktionsfähig.

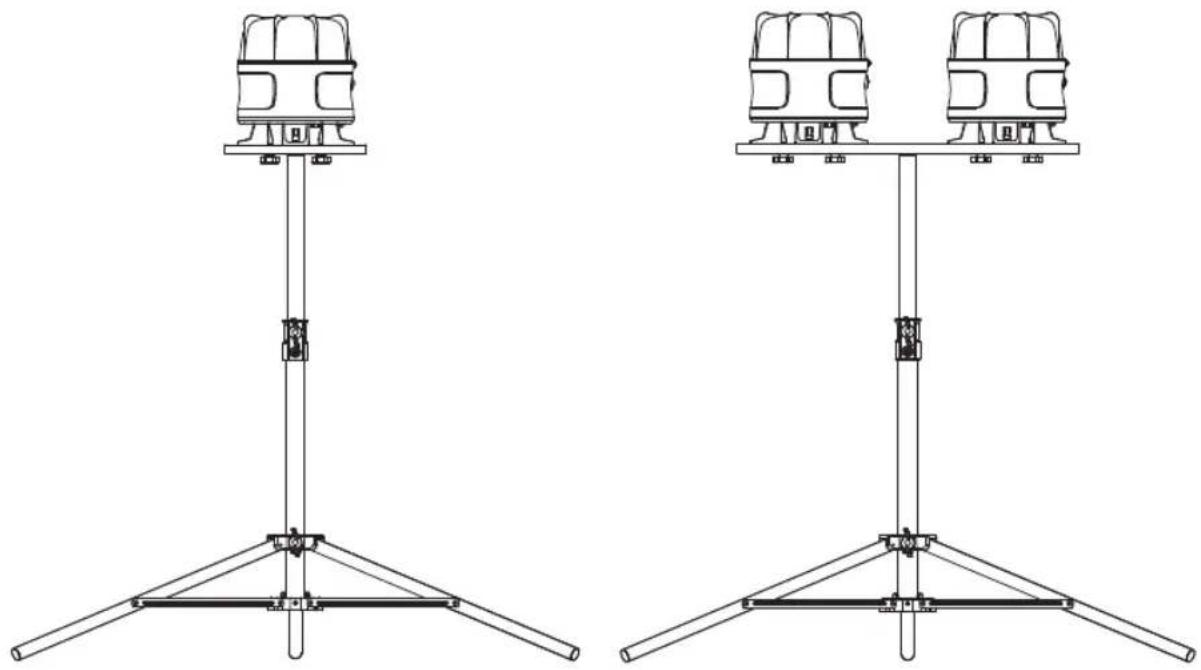

Mit Stativ (nicht im Lieferumfang enthalten)

Der Strahler kann auch einzeln oder im Doppel auf ein Brennenstuhl Stativ montiert werden. Werden zwei Strahler montiert, dann wird der Zubehör Querträger CB 70 1172640059 benötigt.

Stehend geschraubt Einzel Strahler Stehend geschraubt

(nur TS 250 1170610020

und TS 170 1170610010

und TS 300 9171991100)

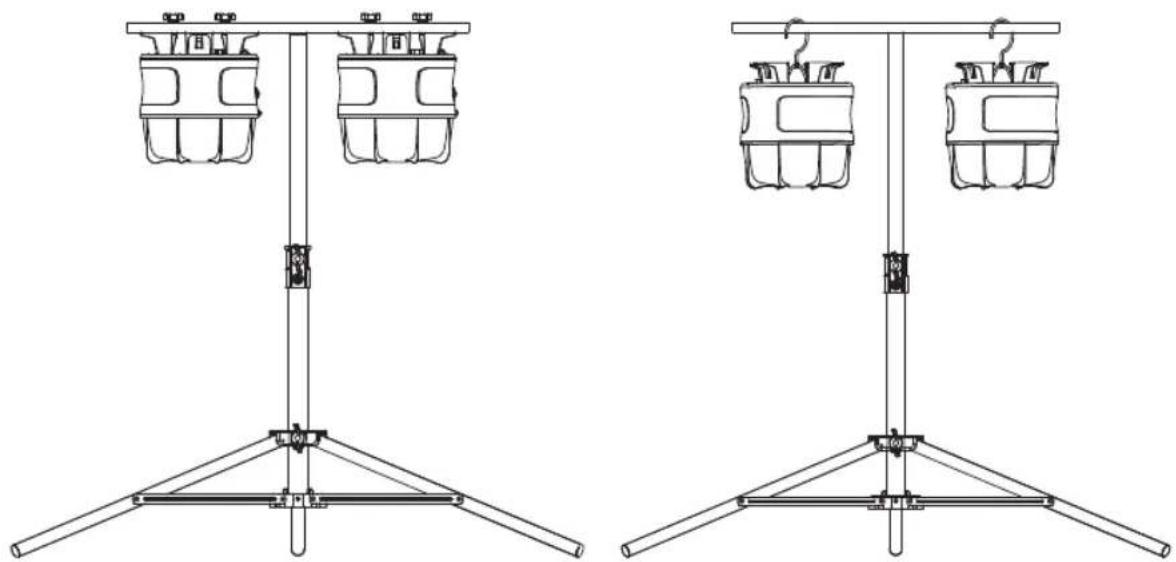

Hängend geschraubt Hängend mit Haken

KABELAUFWICKLUNG

Die Standfüße erlauben, für Transport und Lagerung, das Kabel aufzuwickeln.

ZUBEHÖR

Passendes Zubehör fi nden Sie auf unserer Homepage www.brennenstuhl.com.

WARTUNG

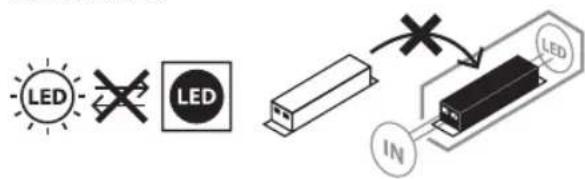

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

CE EU-KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.

HERSTELLER

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 – 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com.
