Tuotetyyppi	Esivalmistettu saunapaketti
Merkki	Harvia
Malli	Variant S2020R
Hytin korkeus	2030 mm + säädettävät jalat 20–40 mm
Huoneen vähimmäiskorkeus	2150 mm
Sähkönsyöttö	230/240 V yksivaiheinen valaistukselle; kiuas vaatii pätevän sähköasentajan asennuksen
Valaistus	Lamppu E14, 25-40 W suositeltu, max 40 W (ei mukana)
Päämateriaali	Puu (tyyppiä ei määritelty, todennäköisesti kuusi)
Oven tyyppi	Lasinen ovi, joka päästää valon läpi
Päätoiminnot	Kasattava saunamökki, integroidut istuimet, valaistus, ilmanvaihto (venttiili)
Kokoonpano	Esiporattu paketti, ruuvit ja naulat mukana, alusta, seinät, katto, istuimet, koristepaneelit
Sähköasennus	Annettava pätevän sähköasentajan tehtäväksi; asennusputket valmiina kiukaan ja ohjauskeskuksen kaapeleille
Ilmanvaihto	Ilmanvaihtoventtiili ja -ritilä mukana, suositeltava aukko seinän yläosassa tai katossa
Huolto ja puhdistus	Käytä hiekkapaperia teräville kulmille; sahanpuru+liima reikien täyttöön; ulkovärjäys; höyrykäytön jälkeen lämmitä 15–30 min ilman höyryä, ovi auki
Turvallisuus	Älä käytä tuotteita sisällä; tarkista ilmanvaihto; oven on istuttava oikein; älä kiinnitä oven paneelia viimeisenä
Varaosat ja korjattavuus	Vakiovaraosat (ruuvit, naulat, paneelit) saatavilla; Harvian tekninen tuki

Usein kysytyt kysymykset - Variant S2020R HARVIA

Mitä työkaluja tarvitaan Variant S2020R -saunan kokoamiseen?

Tarvitset vasaran, porakoneen, ristipääruuvimeisselin (PZ2, PH2, PZ3) tai sähköruuvimeisselin, hienohampaisen sahan, mittanauhan, hiekkapaperin, vesivaa'an, poranterät (3,5 mm ja 10 mm), jakkaran tai tikkaat ja veitsen.

Mikä on huoneen vähimmäiskorkeus tämän saunan asentamiseksi?

Huoneen korkeuden on oltava vähintään 2 150 mm (hytti on 2 030 mm + säädettävät jalat 20–40 mm).

Kuinka saunan valaistus asennetaan?

Poraa reikä seinään virtajohtoa varten (2×1,5 mm², kestävä 170°C). Valaistuksen on oltava erillisessä piirissä ulkoisella kytkimellä. Käytä E14-lamppua, max 25-40 W (ei mukana). Jännite: 230/240 V yksivaiheinen.

Mitä tehdä, jos ovi ei sovi kunnolla?

Jos ovi ei sovi lukon puolelta, alusta on todennäköisesti liikkunut. Siirrä alustaa (koko seinää) varovasti sopivaan suuntaan kohdistaaksesi.

Kuinka saunaa hoidetaan höyrykäytön jälkeen?

Höyrykäytön jälkeen lämmitä saunaa 15–30 minuuttia ilman höyryä, jättäen ovi ja ilmanvaihtoaukko auki, kuivaaksesi sen kokonaan.

Voinko käyttää kemikaaleja saunan sisällä?

Ei, mitään tuotteita ei saa käyttää sisällä. Epätasaisuuksia varten käytä hiekkapaperia tai sahanpurun ja liiman seosta reikien täyttämiseen.

Minkä tyyppistä lamppua valaistuksessa tarvitaan?

Lamppu tyyppiä E14, suositeltu teho 25-40 W, maksimi 40 W (ei mukana).

Kuinka istuimet kootaan?

Kiinnitä istuinten tukipalkit (32x90) 6x70 mm ruuveilla. Aseta alempi istuin tukipalkkien päälle ennen L-muotoisen istuimen ja poikittaispalkin kiinnittämistä, muuten tila loppuu.

Voinko tehdä sähköasennuksen itse?

Ei, sähköasennus on annettava pätevän sähköasentajan tehtäväksi. Seinässä on valmiit putket kiukaan ja ohjauskeskuksen kaapeleille.

Kuinka käsitellä saunan ulkopinta?

Voit levittää erityistä suojalakkaa tai sopivaa pinnoitetta ulkopinnan käsittelyyn. Tämä helpottaa puhdistusta ja suojaa puuta.

KÄYTTÖOHJE Variant S2020R HARVIA

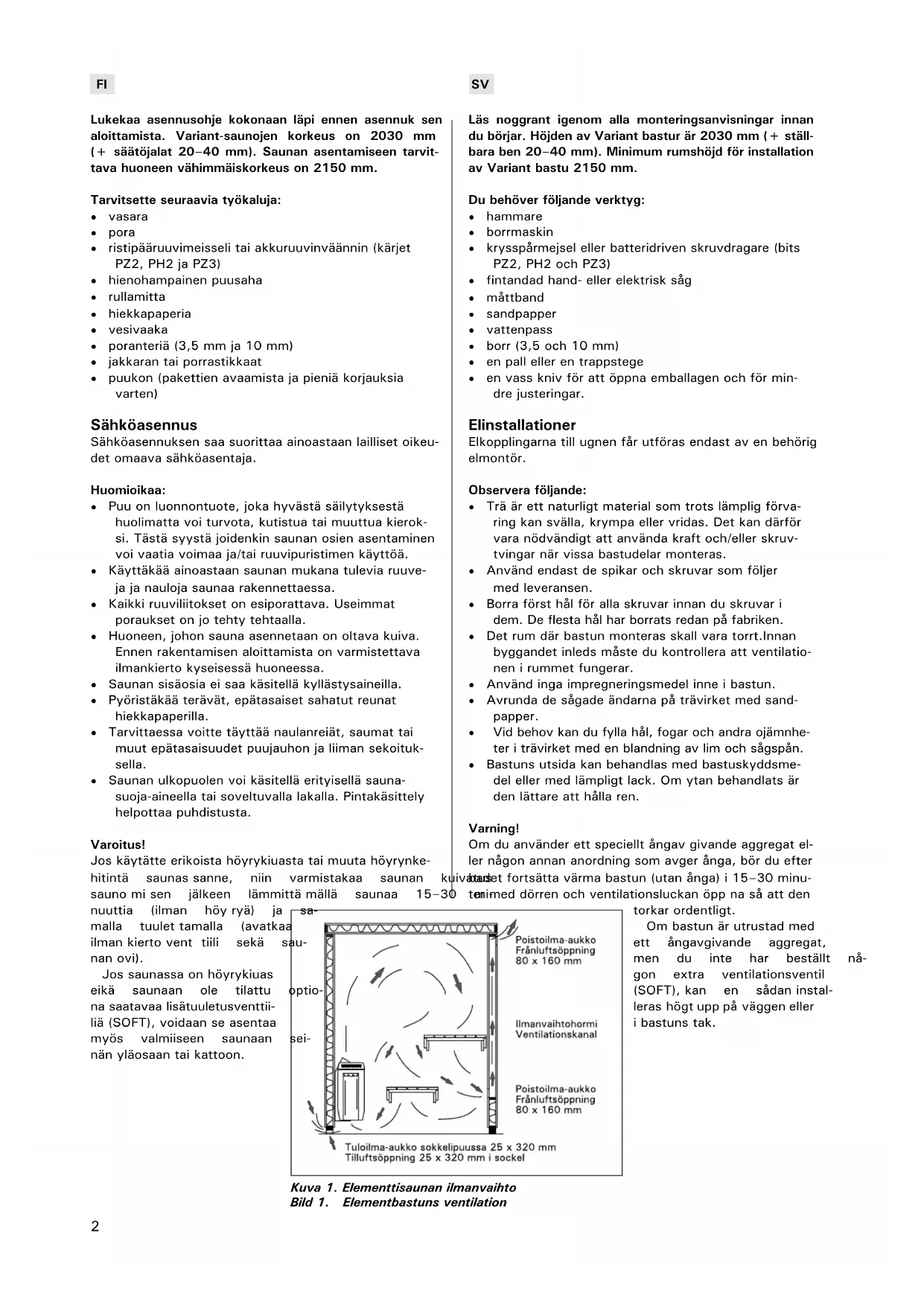

Lukekaa asennusohje kokonaan lapi ennen asennuk sen aloittamista. Variant-saunojen korkeus on 2030 mm (+ saatojalat 20-40 mm). Saunan asentamiseen tarvittava huoneen vahimmäiskorkeus on 2150 mm.

Tarvitssette seuraavia tyokaluja:

vasara
- pora
- ristipääruuvimeisseli tai akkuruuvinvännin (karjet PZ2, PH2 ja PZ3)
- hienohampainen puusaha
- rullamitta
- hiekkapaperia
vesivaaka
- poranteriä (3,5 mm ja 10 mm)
- jakkanai porrastikkaat
puukon (pakettienavaamista ja pieniakorjauksia varten)

Sahköasennus

Sahkosaennuksen saa suorittaa ainoastaan lailliset oikeudet omaava sahkosaentaja.

Huomioikaa:

• Puu on luonnontuote, joka hyvästä saïlytyksestä huolimatta voi turvota, kutistua tai muuttua kieroksi. Tästa syysta joidenkin saunan osien asentaminen voi vaatia voimaa ja/tai ruuvipuristimen käyttoa.
• Käytträkää ainoastaan saunan mukana tulevia ruuveja ja nauloja saunaa rakennettaessa.
• Kaikki ruuviliitokset on esiporattava. Useimmat poraukset on jo tehty tehtaalla.
• Huoneen, johon sauna asennetaan on oltava kuiva. Ennen rakentamisen aloittamista on varmistettava ilmankiero kyseisessa huoneessa.
  Saunan sisäosia ei saa käsitellä kyllästysaineilla.
  Pyoristakaa teravat,epatasaiset sahatut reunat hiekkapaperilla.
• Tarvittaessa voitte tayttä naulanreiät, saumat tai muut epatasaisuudet puujauhon ja liiman sekoituk-sella.
  Saunan ulkopuolen voi kasettila erityisellsauna-suoja-aineella tai soveltuvalla lakalla. Pintakasittely helpottaa puhistusta.

Varoitus!

Jos käytätte erikoista hórykiuasta tai muuta hórynkehitintā saunas sanne, niin varmistakaa saunan sauno mi sen jälkeen lammittä mälla saunaa 15

nuuttia (ilman hoy ryä) ja malla tuulet tamalla (avatkaa ilman kierto vent tiili sekā sān ovi).

Jos saunassa on hóyrykiuasa eikā saunaan ole tilattuna saatavaa lisatuuletusventtili (SOFT), voidaan se asenta myos valmiiseen saunaan nän ylaosaan tai katloon.

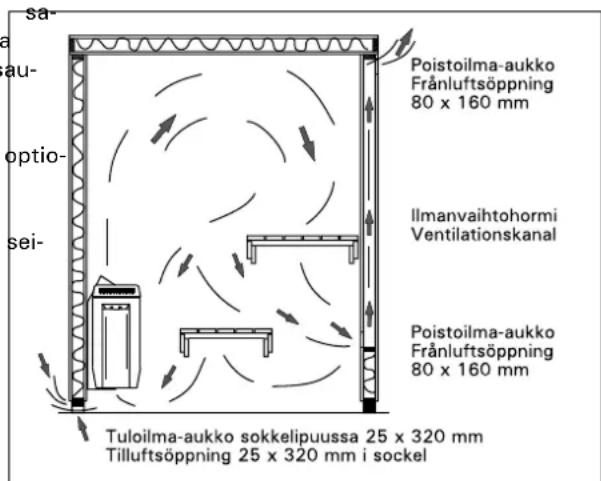

Kuva 1. Elementtisaunan ilmanvaihto Bild 1. Elementbastuns ventilation

Sokkelipuiden asennus

Sokkelipuut kiinnitetään toisiinsa 4,5× 45mm ruuveil la. Varmistakaa, etta perustus on vaakasurassa (kuva 2).

Montering av sockel

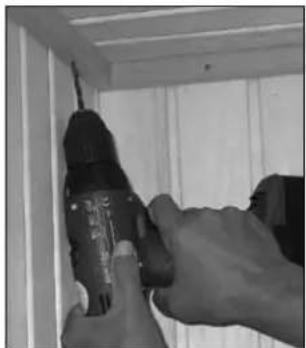

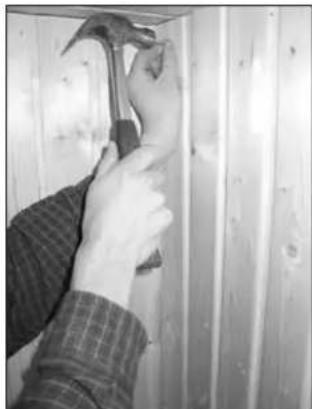

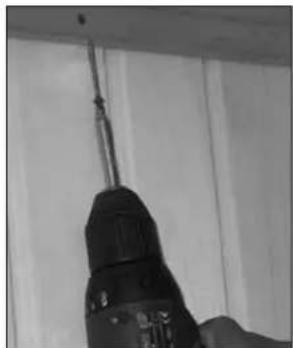

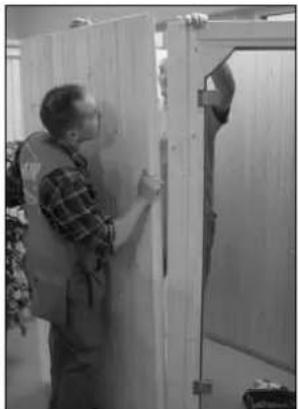

Seinäelementtien asennus aloitetaan suorakulmai ses (90^) nurkasta. TÄRKEÄ! Asennus lopetetaan johonkin toiseen 90^ nurkkaan. Viimeista elementtiä on kallistettava ulospain, jotta ulkopuolen paneelien pontit vát. Kiinnittäkä elementit viidella 4,5 x 45 mm ruuvilla. Kiinnitskohdissa on valmiit reliat. Kayttäkä paneeleihin 45× 1,7 mm nauloja (kuvat 2 ja 6). Jos viimeista nurkkae i voi asentaa saunan ulko puolella tyoskennellen, on nurkkaelementin paas sa olevasta paneelilaudasta tettava koko naan urapontti (kuva 4).

Huom!

Saunan kokoamisessa ovielementin asentamista ei jattaa viimeiseksi.

Muistakaa tarkistaa yhlalta katsomalla, etta elementtien liitokset ovat tiukat.

Montering av vaggar

FI

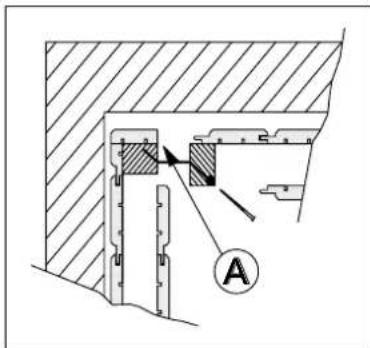

Kuva 4. Viimeinen liitos saunan nurkassa Bild 4. Den sista fogen i bastuns horn

SV

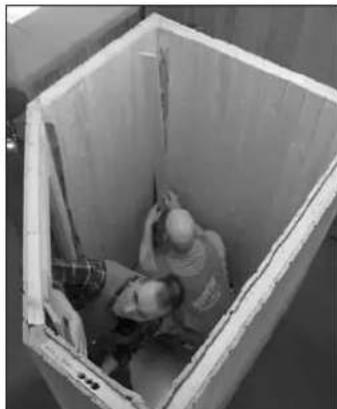

Kuva 5. Bild 5.

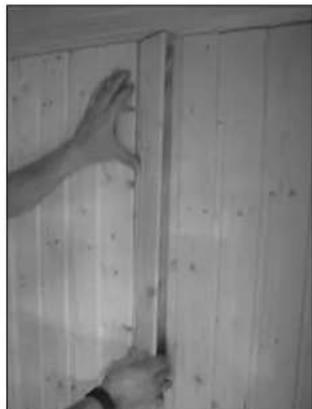

Kuva 6 Bild 6.

Kattoelementtien asennus

Seinäelementtien asennuksen jälkeen nostakaa kat to elementit seinäelementtien pälle. Laskekaa kat ele mentit seinäelementtien pälle siten, etta kat menttien alapinnan listat menevät seinäelementtien muodostaman kehyksen urin.

Saunan sisapuolella kaytetaan kattolistoja (28× 28mm) ja ruuveja (4,5× 45mm) kattoelementtien kiinnitt seksi seiniin. Kuv6.

Sahatkaa kattolistat oikean pituisiki.

Kattolistoissa on ruuvien reiät valmiina. Jotta paneelliaudat eivät halkea kiinnitykssä, poraa ruuveja varten 3,5 mm reiät myös paneelliautojen lapi.

Kattolista ruuvataan ensin seinään siten, etta katon ja listan vällin jään. 5 mm:n rako. Kun ruuvit katton, se painuu samalla seinän pällä olevaan tiivis tenauhaan.

HUOM! Kun asennatte saunamallia S1010, tuo kaa lauteet saunan sisalle seinäelementtien yli ennen katon asennusta. Lauteiden käntäminen saunan sisällä ei ole mahdollista.

Kiukaan ja ohjauskeskuksen kaapeleita varten on seinassā valmiina sähköputket. Niiden paat nakyvat elementin yläreunassa. Ohjauskeskuksen kaepelia varten seinassā on irrotettava paneeli ulkopuolella ja kiustasisallä seinan alaosassa. Kuva 8. Tarvittaessa porataan kaepelia varten irtopaneeliin reiät.

Valaisinta varten porataan kaapelille reikä vinosti seinä-elementin yläreunan lapi (kuva 9), tai suoraan seinän lapi, jos kaapeli voi jaäda nakyviin.

Erilliselle termostaatille ja mahdollisille kovaanisille porataan kaepelien reiat seinan tai katonapi.

Varmistakaa ennen peitelistan (15 x 90) (3) asenta mista, etta kiukaan ja valaisimen sahkjohdot on asen nettu ja kytketty oikein. Kayttakaa 4,5 x 60 mm ruuveja asentaessanne taytekapuloita (2) peitelistan alle 500-600 mm valein. Reunimmaiset kapulat tarvitaan mahdollisi lahell nurkkaa.

Sahatkaa peitelista (3) oikean pituiseksi ja kiinnitykseen 3,2 × 45 ~mm erikoisruuveja ja muovitulppia.

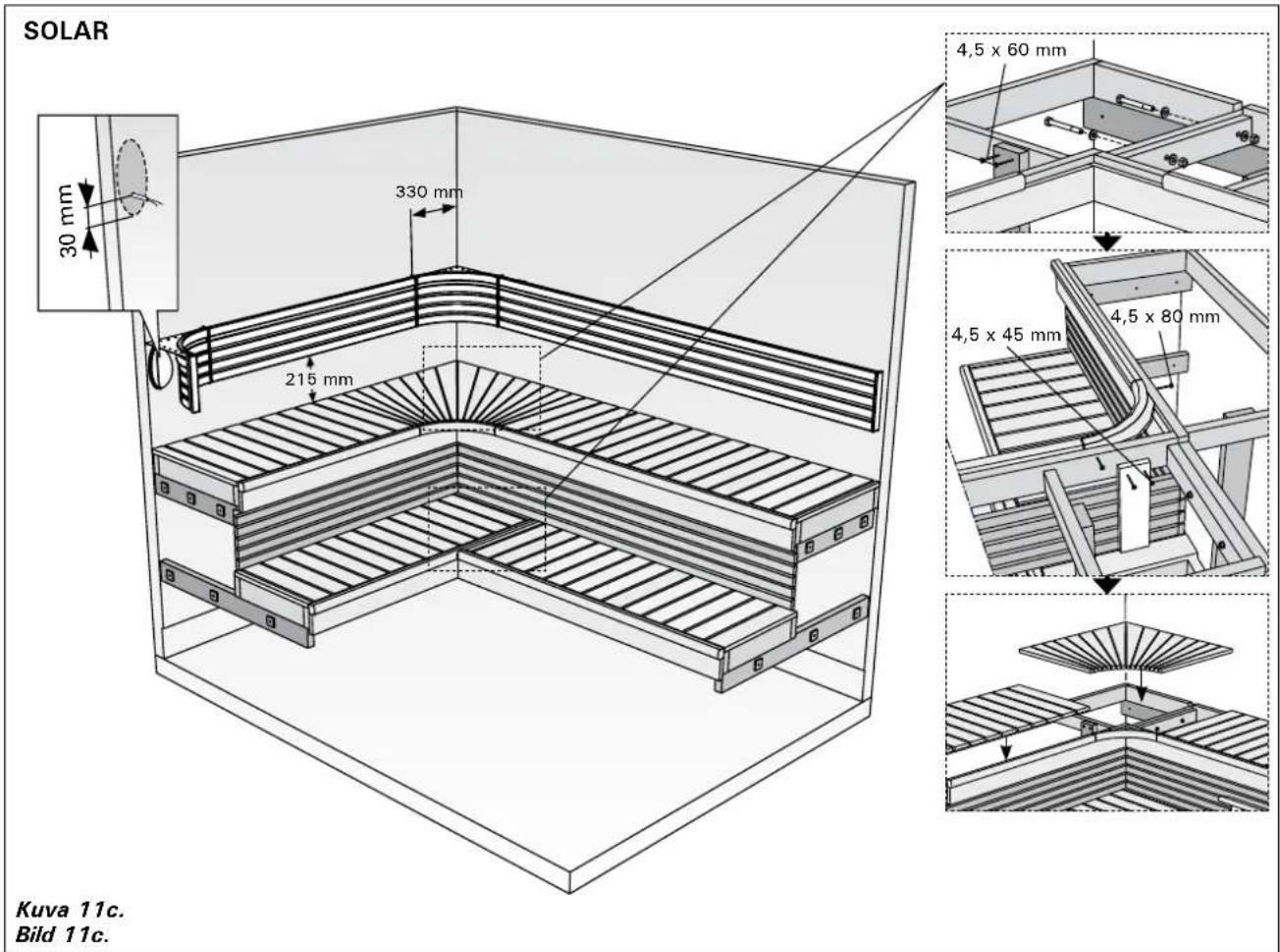

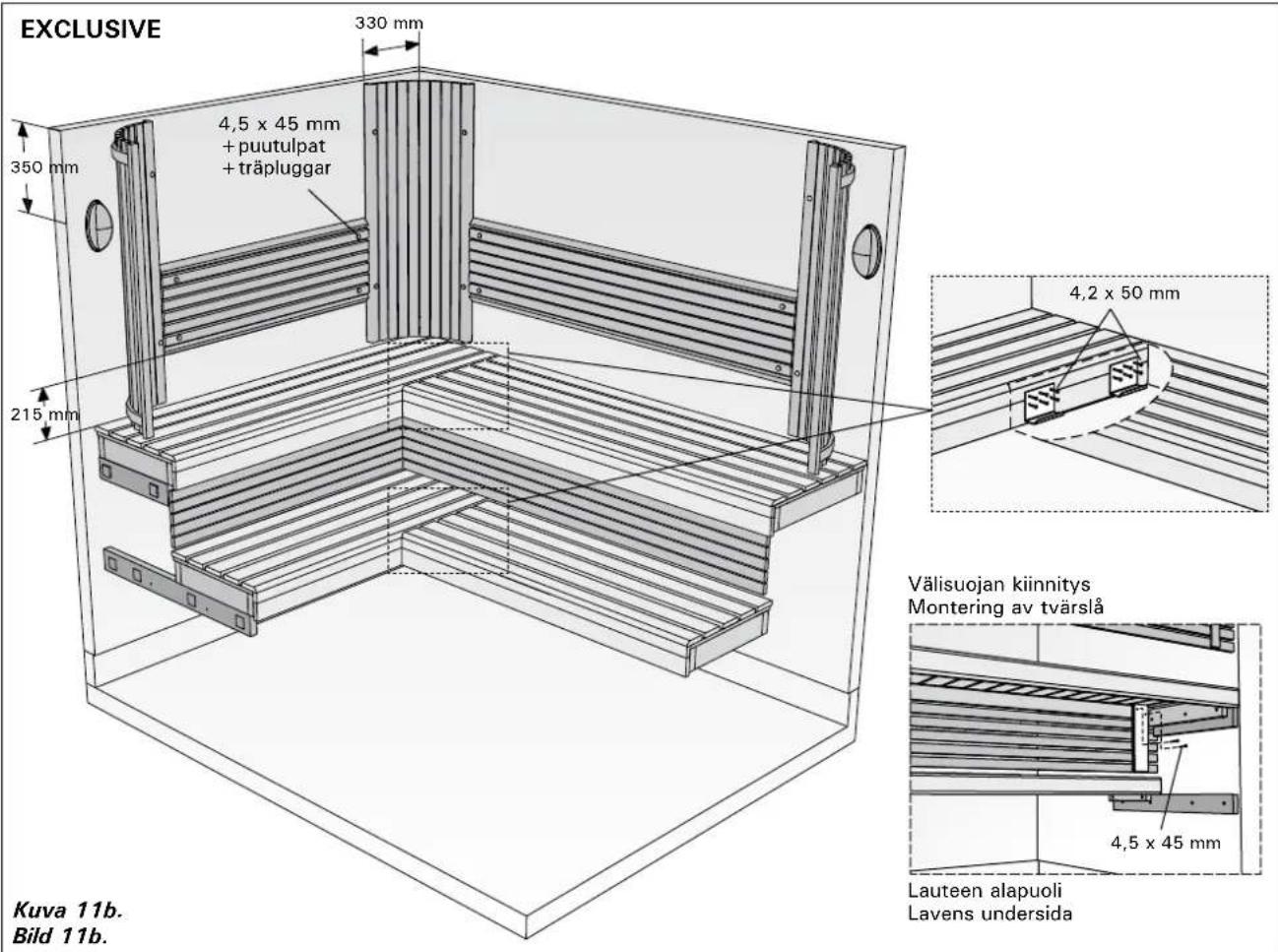

Kiinnittakää laudetuet (32 x 90 mm) seiniin 6 x 70 ruuveilla. Kuva 10.

Huom! Nosta myos alalaude laudetukien paalle ennen L-lauteen ja valisuojan kiinnitysta. Myohemmin lian ahdasta.

Montering av lave

Hast stoden (32× 90mm) for laven i vaggen med skruvar 6× 70mm .Bild 10.

*) Huom! Erikoissaunojen laudekorkeus on tarkistettava piirustuksesta.

*) Obs! Lavhojden i en specialbastu borkontrolleras pa ritningen.

FORMULA

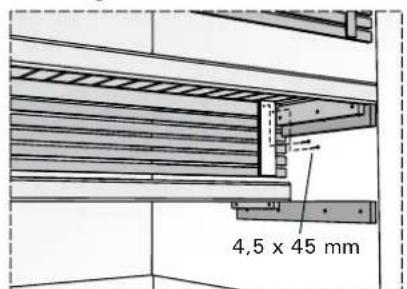

Välisuojan kiinnitys
Montering av tvärsla

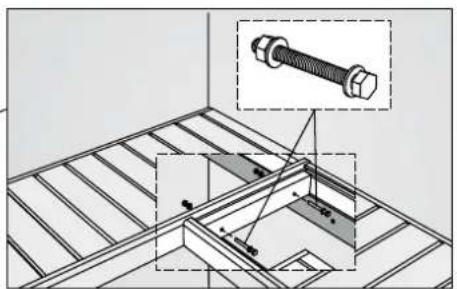

Lauteen alapuoli Lavens undersida

Kuva 11a. Bild 11a.

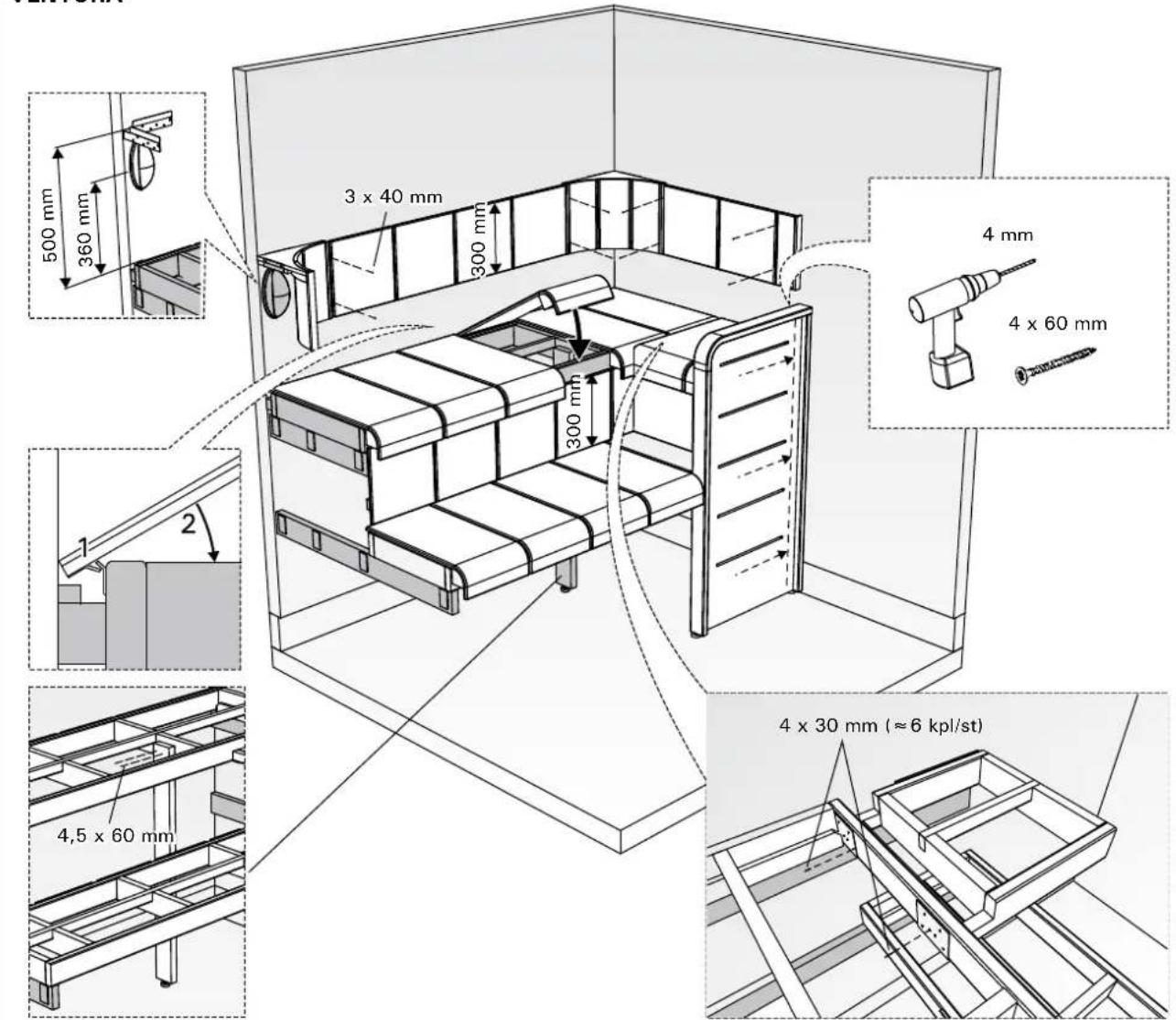

VENTURA

Kuva 11d.
Bild 11d.

Muuta

Kiinnittakäilmanvaihtoventtiila ja ilmanvaihtoritilä 4,5× 45mm ruuveilla (kuva 12). Asentakaa ovenkahva ja kiukaan suojakaide toimitettuken ojeiden mukaisesti.

Huom! Jos haluatte asentaa seinamallisen kiukaan ikkunan eteen, niin asentakaa ensin saunan mukana tulepauinen suojatuki. Kiinnittakää kiuas tahan tukeen.

Huom! Jos ovilehti ei liity tiiviisti karmiin lukon puolella, johtuu se usein siitta, etta sukkeli on siirtynyt asen nuk sen aikana. Korjataan siirtamallavarovasti soske lipuuta (koko seinaa) lattiaa pitkin oikeaan suuntaan.

Nagra detailer

Kuva 12.
Bild 12.

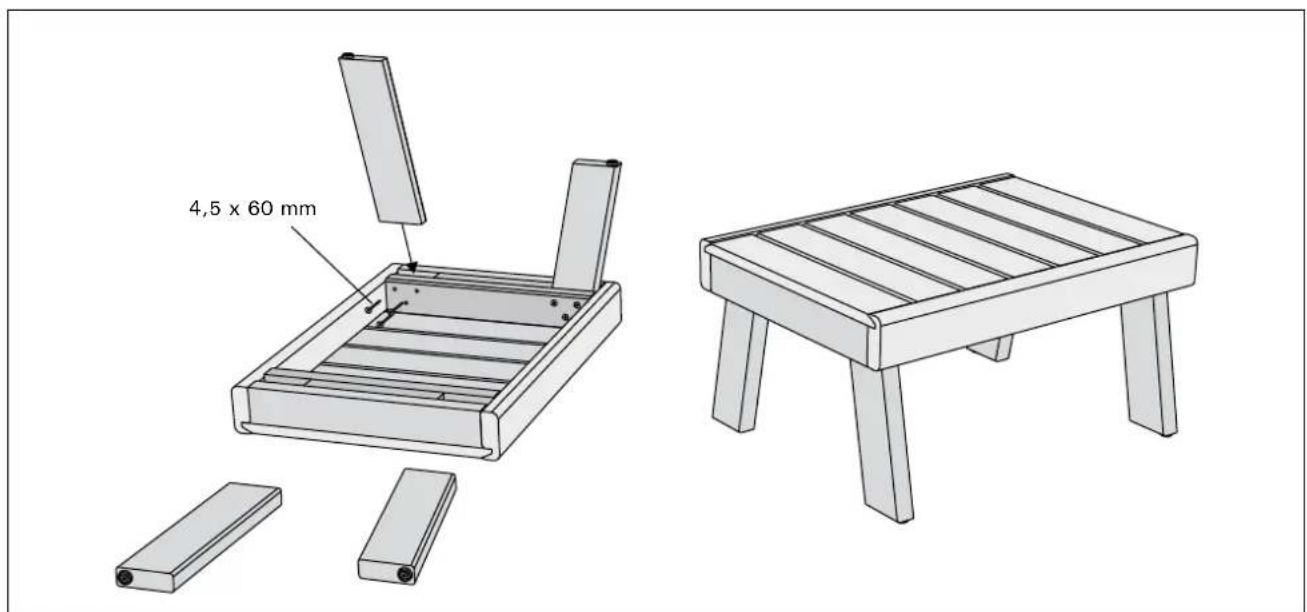

Kuva 13. Askeljakkan jalkojen kiinnitys
Bild 13. Fasf fotpallens fotter

SAUNALAMPUN ASENTAMINEN

INSTALLATION AV BASTULAMPA

Saunasi on varustettu saunalampulla. Sen asentaminen on suositeltavaa, mutta ei pakolista, koska valoisuutta saunaasi.

Noudata seuraavia ohjeita lamppua asennettaessa, jos saunaasi ei ole varustetu erillisella ohjauskeskuksella:

• Lamppu tulee kytkea osaksi talon valaisinjarestelmaa ja se tulee kytkea erillseen katkaisijaan. Katkaisijan tulee sijaita saunahuoneenuulkopuolella ja se taytyy asentaa IEE-kytkentasaannosten mukaisesti.
• Kytke virta pois päältä ennen asennusta tai huoltoa
  Verkkojannite: 230/240 V, yksivaiheinen
• Hehkulamppu: E14-tyyppiä, suositus 25-40 W (max. 40 W). Hehkulamppu ei sisally toimitukseen.
• Verkkokaapelin typpi: 2 × 1,5 ~mm^2 , lammonsietokymin. 170°C

Seinan lapi tayty porata reika verkkokaapelille. Seuraavat kuvat nayttavat, kuinka sahkokytkennat tulee tehdä:

Huom! Valaisimen saa asentaa vain riittavän ammattaitdon omaava henkilo. Käytä ainoastaan valonlahdettja tehoja, joka valaisimeen on merkitty. Kytke virta poispäättä ennen asennusta tai huoltoa.
