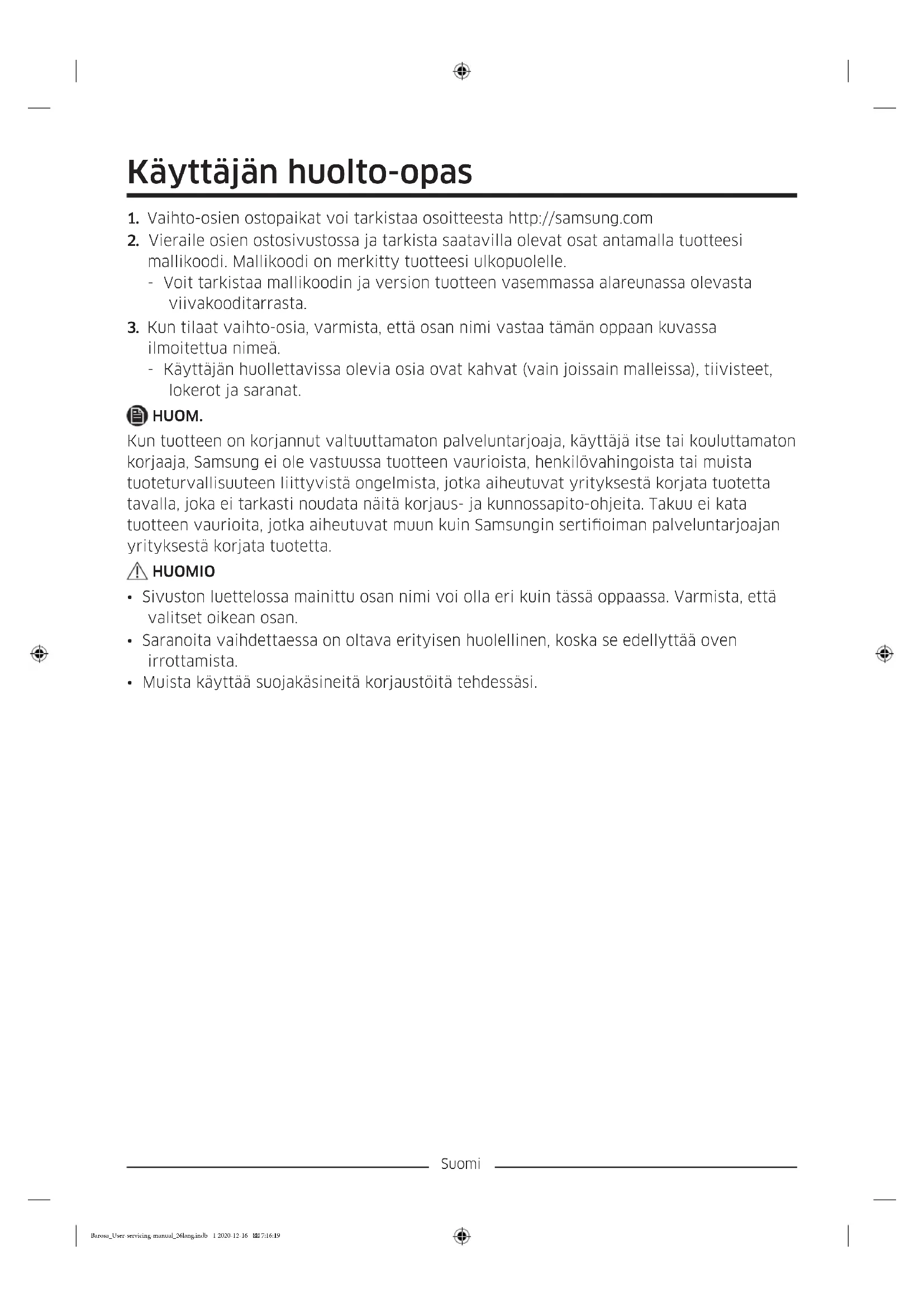

RL435ERBAS8 - Jääkaappi SAMSUNG - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE RL435ERBAS8 SAMSUNG

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:16:19Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Kahvojen irrottaminen

1. Kun olet avannut ruuvit ja poistanut

kaksi ruuvia kuusiokoloavaimella, irrota kahva.

2. Irrota suojuksen ruuvi

3. Kun olet avannut ruuvit ja poistanut

kaksi ruuvia kuusiokoloavaimella, irrota kahva. HUOMIO

• Varo naarmuttamasta.

• Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä.

4. Asenna uusi kahva noudattamalla

irrotusohjeita päinvastaisessa järjestyksessä. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:16:20Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen

Avaa ovi ja irrota tiiviste ovesta.

Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:16:20Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen Vedä lokerot kokonaan ulos ja irrota ne nostamalla niitä kevyesti.

• Jos lokero juuttuu oveen, irrota lokero nostamalla sitä ylöspäin, kun olet ensin irrottanut hyllyt. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:16:20Suomi Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 11 mm ruuviavain 10 mm hylsyavain Kuusiokoloavain (5 mm) Oven kätisyyden vaihtaminen Sarana, ylä

1. Irrota johtosuojus oven yläpuolelta

tasapäisellä ruuvimeisselillä.

ruuvimeisselillä ja irrota johto. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:20Suomi

kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa.

4. Irrota saranan suojus ja johdon suojus, ja

poista sarana. HUOMIO

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Sarana, keski

1. Asenna keskisarana jääkaapin oven

2. Kiinnitä sarana 1 ruuvilla (+)

ruuvimeisselin avulla.

3. Kiinnitä 2 kuusiopulttia

kuusiokoloavaimella. HUOMIO

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:21Suomi Sarana, ala

1. Laske tuote alas (katso kuvaa).

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.

3. Poista alasarana.

4. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.

kuuskantpolti. ETTEVAATUST!
