MODE D'EMPLOI RL435ERBAS8 SAMSUNG

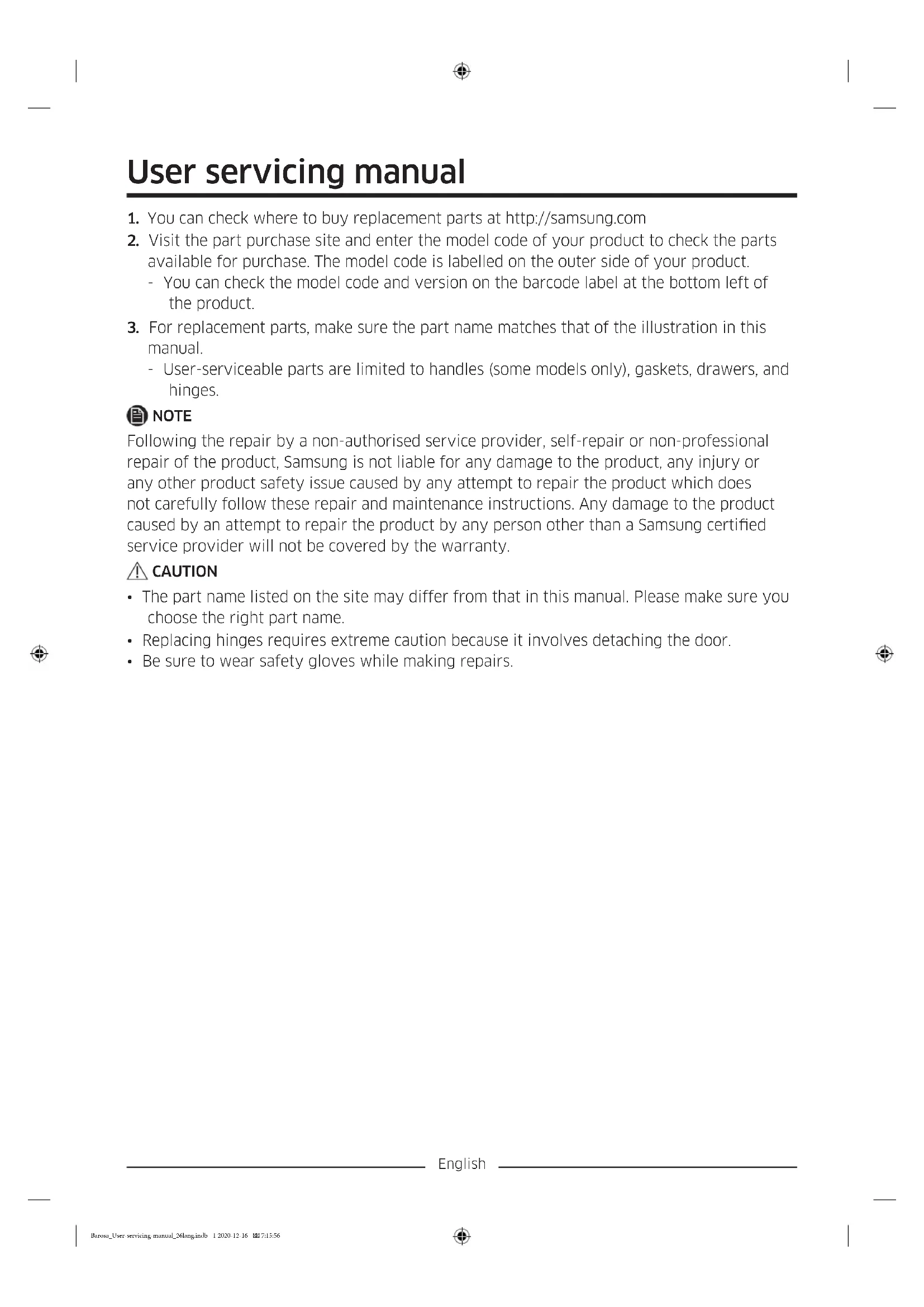

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. Barosa_User-servicing-manual_26lang.indb 1 2020-12-16 7:15:58Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays.

01 Charnière supérieure 02 Joint 03 Tiroir 04 Charnière centrale 05 Étiquette du code à barres 06 Charnière inférieure Barosa_User-servicing-manual_26lang.indb 2 2020-12-16 7:15:58Français Remplacement de la poignée ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.

• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

• Serrez fermement les vis lors du montage de la poignée.

• Vériez que la poignée est correctement xée avant d'utiliser le produit. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Pour détacher les poignées

1. Démontez la poignée en dévissant puis

retirant les deux vis de serrage à l'aide d'une clé hexagonale.

2. Retirez la vis d'assemblage.

3. Démontez la poignée en dévissant puis

retirant les deux vis de serrage à l'aide d'une clé hexagonale. ATTENTION

• Faites attention à ne rien rayer.

• Lors du démontage, assurez-vous que l'appareil est hors tension. Pour l'assemblage, effectuez les mêmes étapes, mais dans le sens inverse.

4. Pour remonter la nouvelle poignée,

suivez la procédure dans le sens inverse. Barosa_User-servicing-manual_26lang.indb 3 2020-12-16 7:15:59Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint

Ouvrez la porte et retirez le joint de la porte.

Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. Barosa_User-servicing-manual_26lang.indb 4 2020-12-16 7:15:59Français Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait du tiroir Ouvrez les tiroirs à fond, puis soulevez-les légèrement pour les retirer.

• Si les tiroirs sont bloqués par la porte, retirez tout d'abord les clayettes, puis retirez le tiroir en le soulevant. Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait. Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. Barosa_User-servicing-manual_26lang.indb 5 2020-12-16 7:15:59Français Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé de 11 mm Clé à douille de 10 mm Clé hexagonale (5 mm) Inversion de la porte Charnière supérieure

1. Retirez le cache du câble au-dessus de la

porte à l'aide d'un tournevis à tête plate.

2. Retirez les 3 vis sur le cache de la

charnière à l'aide d'un tournevis cruciforme (+) et débranchez le câble. Barosa_User-servicing-manual_26lang.indb 6 2020-12-16 7:16:00Français

3. Retirez les 3 boulons hexagonaux

qui xent la charnière en haut du réfrigérateur à l'aide de la clé à douille de 10 mm.

4. Retirez les caches de la charnière et du

câble, puis retirez la charnière. ATTENTION

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

• L'intervention nécessite plus de 2 personnes. Charnière centrale

1. Installez la charnière centrale en haut de

la porte du réfrigérateur.

2. Installez la vis sur la charnière à l'aide

d'un tournevis cruciforme (+).

3. Installez les 2 boulons hexagonaux à

l'aide de la clé hexagonale. ATTENTION

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

• L'intervention nécessite plus de 2 personnes. Une personne doit tenir la porte pour éviter que cette dernière ne tombe. Barosa_User-servicing-manual_26lang.indb 7 2020-12-16 7:16:00Français Charnière inférieure

1. Allongez l'appareil sur le sol (reportez-

vous à l'image). ATTENTION

• Vous devez placer une protection en dessous pour éviter d'endommager l'arrière de l'appareil.

• L'intervention nécessite plus de 2 personnes.

• Assurez-vous de débrancher le cordon d'alimentation avant d'effectuer l'opération ci-dessus.

2. À l'aide de la clé à douille de 8 mm ou

d'un tournevis cruciforme (+), retirez les 3 boulons hexagonaux qui maintiennent la charnière en place.

3. Retirez la charnière inférieure.

4. Procédez au réassemblage en suivant

la procédure de démontage dans le sens inverse, après avoir réinstallé les charnières supérieure, centrale et/ou inférieure. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. Barosa_User-servicing-manual_26lang.indb 8 2020-12-16 7:16:00Italiano Manuale di manutenzione dell'utente
