KÄYTTÖOHJE BDS 43 Orbital C Spray Kärcher

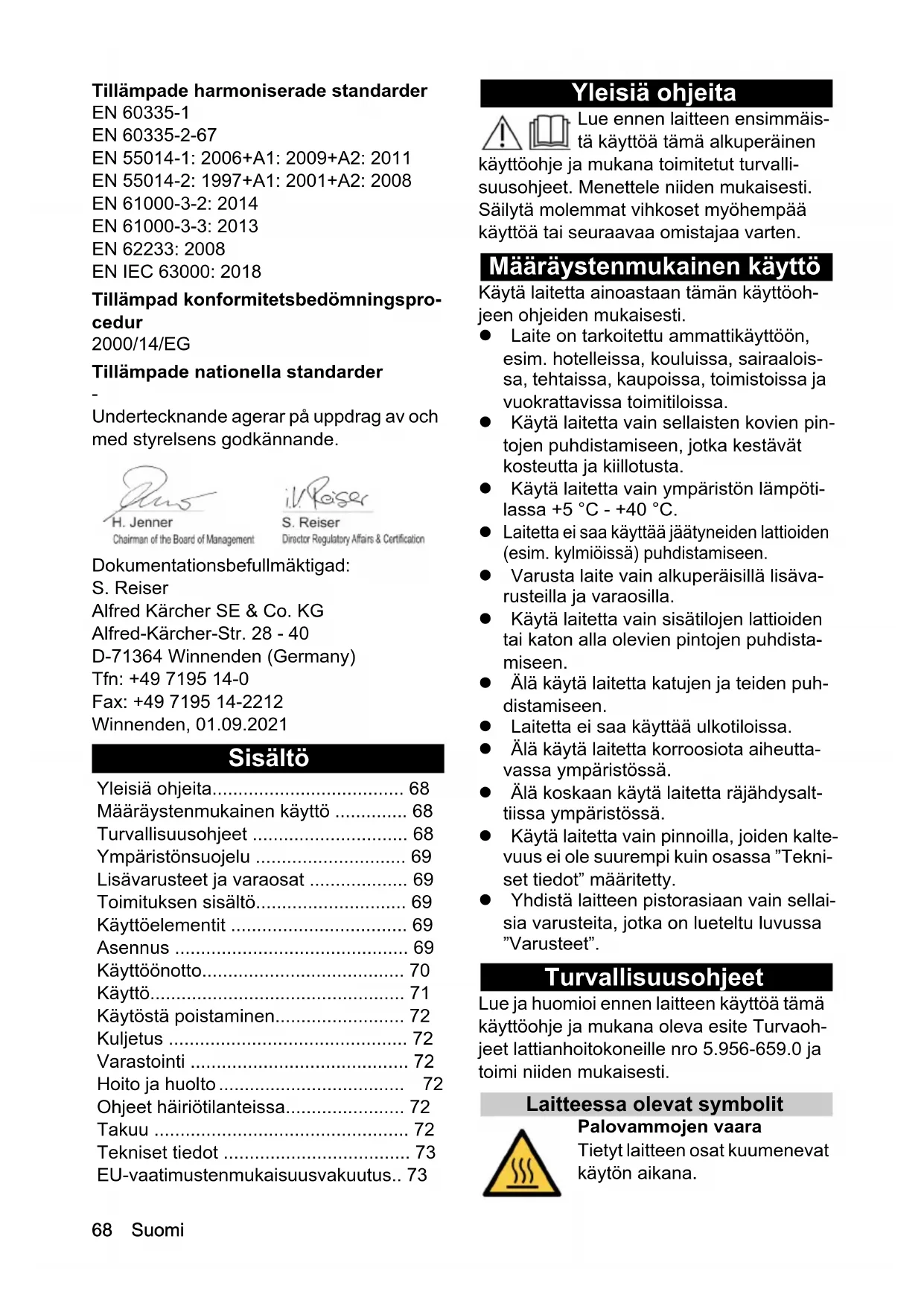

Yleisiä ohjeita.... 68

Määräystenmukainen käyttö 68

Turvallisuusohjeet 68

Ympäristönsuojelu 69

Lisävarusteet ja varaosat 69

Toimituksen sisältö.... 69

Käyttöelementit 69

Asennus 69

Käyttöönotto.... 70

Käyttö....71

Käytöstä poistaminen.... 72

Kuljetus 72

Varastointi 72

Hoito ja huolto 72

Ohjeet häiriötilanteissa.... 72

Takuu 72

Tekniset tiedot 73

EU-vaatimustenmukaisuusvakuutus.. 73

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen

käyttöohje ja mukana toimitetut turvalli-suusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä laitetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti.

• Laite on tarkoitettu ammattikäyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa.
• Käytä laitetta vain sellaisten kovien pintojen puhdistamiseen, jotka kestävät kosteutta ja kiillotusta.
• Käytä laitetta vain ympäristön lämpötilassa +5 °C - +40 °C.
• Laitetta ei saa käyttää jäätyneiden lattioiden (esim. kylmiöissä) puhdistamiseen.
• Varusta laite vain alkuperäisillä lisävarusteilla ja varaosilla.
• Käytä laitetta vain sisätilojen lattioiden tai katon alla olevien pintojen puhdistamiseen.
• Älä käytä laitetta katujen ja teiden puhdistamiseen.
• Laitetta ei saa käyttää ulkotiloissa.
• Älä käytä laitetta korroosiota aiheutta-vassa ympäristössä.
• Älä koskaan käytä laitetta räjähdysalttiissa ympäristössä.
• Käytä laitetta vain pinnoilla, joiden kaltevuus ei ole suurempi kuin osassa "Tekniset tiedot" määritetty.
• Yhdistä laitteen pistorasiaan vain sellaisia varusteita, jotka on lueteltu luvussa "Varusteet".

Turvallisuusohjeet

Lue ja huomioi ennen laitteen käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet lattianhoitokoneille nro 5.956-659.0 ja toimi niiden mukaisesti.

Laitteessa olevat symbolit

Palovammojen vaara

Tietyt laitteen osat kuumenevat käytön aikana.

Älä koske tällä tavalla merkittyihin osiin, ennen kuin ne ovat jäähtyneet.

Turvalaitteet

△VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi var- ten.

Älä koskaan muuta tai ohita turvalaitteita.

Lukituksen avauspainike

Laitetta ei voi käynnistää, jos lukituksen avauspainiketta ei paineta.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävälli-

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja al-kuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Varusteet

Nimi Tilausnro
Laikka, punainen 6.369-470.0
Laikka, vihreä 6.369-472.0
Laikka, musta 6.369-473.0
Laikka, sininen 6.369-471.0
Laikka, huppu, 5 kpl 6.905-098.0
Laikka SPP 6.371-344.0
Kiillotuslaikka, valkoinen 6.369-469.0

Nimi Tilausnro
Kiillotuslaikka, luonnonkarva 6	.371-149.0
Kiillotuslaikka, hienorakeinen	6.371-081.0
Timanttilaikka, vihreä, 5 kpl	6.371-238.0
Timanttilaikka, valkoinen, 5 kpl	6.371-256.0
Timanttilaikka, keltainen, 5 kpl	6.371-257.0
Laikka, mikrokuitu	6.371-346.0
Laikka, melamiini, 2 kpl	6.371-345.0
Säiliö BDS 43 / Orbital C	5.051-992.0

Toimituksen sisältö

Tarkasta pakkauksesta purkaessasi sisäl- lön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvaurioita, ilmoita tästä jälleenmyyjälle.

Käyttöelementit

Kuva A

①Kallistuksen säätövipu
② Puhdistusliuoksen annosteluvipu
③Päälle/pois-kytkin
④ Lukituksen avauspainike
⑤ Verkkokaapeli verkkopistokkeella
⑥Tyyppikilpi
⑦Johtokoukku, kääntyvä
⑧Kahva
⑨ Puhdistusainesäiliö
⑩Kahva
⑪Puhdistuspää
⑫Ruiskutusvipu *
⑬Kiristysruuvi *
⑭Suutin *
* vain BDS 43 / Orbital C Spray

Asennus

Työntötangon asentaminen

1. Kohdista työntötangon reiät laitteen reikiin.

Kuva B

① Laite
② Ruuvi
③Työntötanko
④Johto

1. Kierrrä 4 ruuvia sisään ja kiristä ne.

2. Työnnä pistoke liitäntään.

Kuva C

①Kotelon puolikas
②Pistoke
③Liitin

1. Aseta kotelon molemmat puolikkaat toisiinsa siten, että liitos on suojattu roiskevedeltä.

Johtokoukun kiinnitys

Työntötangon ylä- ja alaosaan kiinnitetään kumpaankin yksi johtokoukku.

1. Pidä johtokoukun molempia puoliskoja työntötankoa vasten.

Kuva D

①Johtokoukku
②Työntötanko

1. Työnnä puoliskot yhteen nuolen suuntaisesti.

2. Työnnä ruuvi johtokoukun läpi.

Kuva E

①Tähtinuppi
②Ruuvi

1. Kierrä tähtinuppi auki.
2. Työnnä johtokoukku aivan alas asti ja suuntaa se työntötangon suuntaisesti.
3. Kiristä tähtinuppi.
4. Kiinnitä toinen johtokoukku työntötangon yläosaan samalla tavalla.

Puhdistusainesäiliön kiinnitys

1. Avaa ylemmän johtokoukun tähtinuppi.
2. Ruuvaa ketju kiinni puhdistusaineainesäiliöön.

Kuva F

① Ketju
②Puhdistusainesäiliö

1. Kiinnitä letku puhdistusainesäiliön pohjassa olevaan letkunippaan.

Kuva G

①Letku
②Letkunippa

Huomautus

Alempi johtokoukku on kiinnitettävä mahdollisimman syvälle, muutoin puhdistusliuoksen annostelu ei toimi oikein.
4. Liu'uta puhdistusainesäiliö alemman johtokoukun päälle.

Kuva H

①Puhdistusainesäiliö
②Alempi johtokoukku

1. Työnnä ylempi johtokoukku alas puhdistusainesäiliöön asti. Varmista, että säiliön tappi on johtokoukun syvennyksessä.

Kuva I

① Puhdistusainesäiliö
②Tappi
③Tähtinuppi
④ Syvennys

1. Kiristä ylemmän johtokoukun tähtinuppi.
2. Työnnä letku laitteen letkunippaan.

Kuva J

①Letkunippa
②Letku
8. Ohjaa ketju kahvan aukon läpi ja ripusta se puhdistusaineen annosteluvipuun.

Kuva K

①Puhdistusaineen annosteluvipu
② Ketju

Ruiskutusjärjestelmän kytkeminen

Vain BDS 43 / Orbital C Spray on varustettu ruiskutusjärjestelmällä.

1. Liitä puhdistusainesäiliön letku pumpun sisäänmenoon.

Kuva L

①Letku
②Pumpun sisäänmeno
③Pumppu

1. Liitä letku pumpun ulostuloon.

Kuva M

① Pumpun ulostulo
②Letku
3. Liitä letkun toinen pää ruiskutussuutinten jakajaan.

Kuva N

①Letku
② Ruiskutussuutinten jakaja

Käyttöönotto

Laikan kiinnittäminen

1. Valitse puhdistustehtävään sopiva laikka.

2. Varmista, että verkkopistoke on irrotettu.

3. Käännä puhdistuspää ylös nostamalla kahvasta.

Kuva O

①Kahva
②Puhdistuspää

1. Aseta laikka vetoalustan keskelle ja pai-na se paikalleen.

2. Käännä puhdistuspää alas.

Puhdistusaineen täyttäminen

⚠VAROITUS

Soveltumattomat puhdistusaineet

Terveysvaara, laitevaurio

Käytä vain suositeltuja puhdistusaineita.

Käyttäjä on vastuussa muiden puhdistusaineiden aiheuttamasta kohonneesta riskistä, joka kohdistuu käyttöturvallisuuteen ja onnettomuusvaaraan.

Käytä vain puhdistusaineita, jotka eivät si- sällä liuotinaineita tai suola- ja fluorivety- happoa.

Noudata puhdistusaineissa olevia turvaohjeita.

HUOMIO

Vaurioitumisvaara

Puhdistusliuos, jonka lämpötila on yli 50 °C, voi vahingoittaa laitetta.

Täytä puhdistusainesäiliö vain sellaisella puhdistusaineella, jonka lämpötila on enintään 50 °C.

1. Lisää puhdistusaineliuosta puhdistusainesäiliöön.

Käyttö

Kahvan säätäminen

⚠VAROITUS

Onnettomuusvaara

Jos kahva säädetään moottorin käydessä, laitteen hallitsemattomat liikkeet ovat mahdollisia.

Säädä kahvaa vain silloin, kun laite on kytketty pois päältä.

1. Vedä kallistuksen säätövipu ylös ja pidä sitä siinä.
2. Siirrä kahva mukavaan asentoon (noin vyötärön korkeudelle).
3. Vapauta kallistuksen säätövipu.
4. Liikuta kahvaa hiukan ylös ja alas, kunnes se napsahtaa paikalleen.

Laitteen kytkeminen päälle

⚠VAROITUS

Loukkaantumisvaara

Ilman maan kitkaa laikan pyörimisnopeus voi nousta erittäin korkeaksi. Se voi sinkoutua irti ja aiheuttaa vammoja.

Älä kytke laitetta päälle, kun puhdistuspää on käännetty ylös.

Suurin sallittu verkon impedanssi ei saa ylittyä sähköliitännässä (katso tekniset tiedot).

Jos et ole varma, mikä liitäntäpisteesi verkon impedanssi on, ota yhteyttä sähköyhtiöösi.

HUOMIO

Vaurioitumisvaara

Jos laitetta käytetään pitkään yhdessä kohdassa, lattiapäällyste voi vaurioitua.

Liikuta laitetta aina, kun se on kytketty päälle.

1. Kierrä virtajohto kokonaan irti johtokoukuista.
2. Yhdistä verkkopistoke pistorasiaan.
3. Pidä kahvasta kiinni molemmin käsin.
4. Paina vapautuspainiketta ja pidä se pai- nettuna.
5. Paina päälle/pois-kytkintä.
6. Vapauta lukituksen vapautuspainike.
7. Keskeytä käyttö vapauttamalla päälle/pois-kytkin.

Puhdistus

1. Kytke laite päälle.
2. Vedä puhdistusliuosvipua, kun haluat lisätä puhdistusliuosta laikkaan.
3. Ohjaa laite puhdistettavan pinnan yli.
4. Jos pinta on erittäin likainen, aja laitteella kyseisen kohdan yli useita kertoja.
5. Imuroi likainen vesi sen jälkeen märkäimurilla tai pyyhi se liinalla.

Ruiskutusjärjestelmä

Vain BDS 43 / Orbital C Spray on varustettu ruiskutusjärjestelmällä. Tämän järjestelmän avulla puhdistusliuosta levitetään kahdesta suuttimesta laitteen eteen.

1. Aseta ruiskutuskytkin asentoon "ON".

Suuttimien säätö

1. Löysää kiristysruuvia.
2. Kohdista suutin.
3. Kiristä kiristysruuvi.

Käytöstä poistaminen

1. Irrota verkkopistoke pistorasiasta.

2. Vedä kallistuksen säätövipu ylös ja pidä sitä siinä.

3. Siirrä kahva pystysuoraan asentoon.

4. Vapauta kallistuksen säätövipu.

5. Poista jäljellä oleva puhdistusliuos puhdistusainesäiliöstä.

6. Huuhtele puhdistusainesäiliö puhtaalla vedellä.

7. Vain BDS 43 / Orbital C Spray: Huuhtele ruiskutusjärjestelmä puhtaalla vedellä.

8. Kelaa virtajohto johtokoukkujen ympärille.

9. Käännä puhdistuspää ylös nostamalla kahvasta.

Kuva O

①Kahva

②Puhdistuspää

1. Poista laikka vetoalustalta.

2. Puhdista laite kostealla liinalla.

Kuljetus

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Huomioi kuljetettaessa laitteen paino.

1. Vedä kallistuksen säätövipua ja aseta kahva pystysuoraan.

2. Vapauta kallistuksen säätövipu.

3. Kallista laitetta taaksepäin ja siirrä se määränpäähän.

4. Ajoneuvossa kuljetettaessa varmista so- vellettavien määräysten mukaisesti, että laite ei pääse liukumaan eikä kaatu- maan.

Varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

1. Säilytä laitetta vain sisätiloissa.

2. Vetoalustan suojaamiseksi käännä puhdistuspää ylös nostamalla kahvasta.

Kuva O

①Kahva

②Puhdistuspää

Hoito ja huolto

⚠VAROITUS

Loukkaantumisvaara

Laite voi käynnistyä odottamatta.

Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä.

1. Pese likaiset laikat enintään 60 °C:ssa.

2. Puhdista laitteen runko kostealla liinalla ja hiero se sitten kuivaksi.

3. Tarkasta, onko virtajohdossa vaurioita.

Ohjeet häiriötilanteissa

⚠VAROITUS

Loukkaantumisvaara

Laite voi käynnistyä odottamatta.

Irrota virtajohto pistorasiasta ennen kuin aloitat laitteeseen kohdistuvia töitä.

Jos toimintahäiriöitä ei voida korjata seuraavien tietojen avulla, ota yhteyttä asia-kaspalveluun.

Riittämätön puhdistustulos

● Vaihda likainen laikka.
● Vaihda kulunut laikka.
- Tarkista käytettävän puhdistusaineen soveltuvuus käyttökohteeseen.
- Tarkista käytettävän laikan soveltuvuus käyttökohteeseen.

Laite tärisee voimakkaasti

• Tarkista, että laikka on vetoalustan keskellä.
  ● Tarkista laikan kiinnitys.

Laikka ei pyöri

• Tarkista, estävätkö vieraat esineet vetoalustan pyörimisen. Poista vieraat esi-neet tarvittaessa.
  ● Yhdistä verkkopistoke pistorasiaan.

Vain BDS 43 / Orbital C Spray

Ruiskutusjärjestelmä ei ruiskuta ollen-kaan tai ei ruiskuta tarpeeksi

• Täytä puhdistusainesäiliö.
  ● Puhdista puhdistusainesäiliön suodatin.
• Puhdista suutin.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot.

Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali-

tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Tekniset tiedot

		BDS43/Or-bital C	BDS43/Or-bital CSpray
Laitteen tehotiedot
Jännite	V	22020-240	22020-240
Vaihe ~ 1 1
Taajuus Hz 50 50
Suurin sallittu ver-kon impedanssi	Ω	0.401	0.401
Liitäntäteho W	1100	1100
Kotelointiluokka		IPX4	IPX4
Puhdasvesisäiliön ti-lavuus	I	12	12
Työalueen kaltevuus maks.	%	2	2
Laikka
Työleveys	mm	430	430
Laikan halkaisija	mm	430	430
Laikan pyörimisno-peus n.	1/min	60	60
Ympäristöolosuhteet
Sallittu lämpötila-alue	°C	+5...+40	+5...+40
Mitat ja painot
Pituus	mm	690	690
Leveys	mm	460	460
Korkeus	mm	1280	1280
Paino	kg	53	54
Määritetyt arvot EN		60335-2-67	mukaan
Kokonaistärinäarvo	m/s2	<2,5	<2,5
Epävarmuus K	dB(A)	0,2	0,2
Äänenpainetaso LpA	dB(A)	53,6	59

		BDS43/Or-bital C	BDS43/Or-bital CSpray
Epävarmuus K_pA	dB(A)	2	2
Äänen tehotaso L_WA + epävarmuus K_WA	dB(A)	67,1	71,5

Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan Oikeus teknisiin muutoksiin pidätetään.

EU- vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja raken-teeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voi-massaolo raukeaa.

Tuote: Lattiapuhdistin

Tyyppi: 1.291-xxx

Sovellettu asetus (sovelletut asetukset) (EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

EN IEC 63000: 2018

Sovellettu vaatimustenmukaisuuden ar- viointimenettely

2000/14/EY

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

H. Jenner

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Lisavarustus ja varuosad 152

Tarnekomplekt.... 152

- Varustage seade ainult originaaltarvikute ja varuosadega.

Lisavarustus ja varuosad

1. Keerake 4 polti sisse ja keerake kinni.

2. Pistke pistik pistikupessa.

Joonis C

①Korpusepool

②Pistik

③Pesa
