3EB864FR - Liesi BALAY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sisäänrakennettava liesi
Merkki	Balay
Malli	3EB864FR
Keittotyyppi	Induktio
Polttimien lukumäärä	4 poltinta
Sähkönsyöttö	230 V / 400 V (yksivaiheinen tai kolmivaiheinen kaavion mukaan)
Suojausluokka	1
Kokonaisteho	n. 7 400 W
Laitteen mitat (L x S x K)	770 x 510 x 45 mm
Leikkausmitat (L x S)	750 x 490 mm
Nettopaino	n. 10 kg
Turvallisuus	Kattilantunnistus, automaattinen pysäytys, kestomagneetit (väh. 10 cm etäisyys implanteista)
Huolto	Puhdista kostealla liinalla ja miedolla pesuaineella
Asennus	Valtuutetun asentajan toimesta
Takuu	2 vuotta
Toimitukseen sisältyvät lisävarusteet	Virtajohto, asennusohje

Usein kysytyt kysymykset - 3EB864FR BALAY

Miten Balay 3EB864FR -liesi kytketään?

Kytkentä on tehtävä valtuutetun asentajan toimesta. Noudata tyyppikilven arvoja ja mukana toimitettua kytkentäkaaviota. Laite on suojausluokkaa 1: käytä pistorasiaa, jossa on suojajohdin.

Mikä on vähimmäisetäisyys liesituulettimeen?

Etäisyyden lieden ja liesituulettimen välillä on oltava vähintään liesituulettimen asennusohjeissa mainittu. Yleensä vähintään 65 cm poistoilmaliesituulettimelle.

Voinko asentaa lieden uunin päälle?

Kyllä, edellyttäen että etäisyys työtason ja uunin etupuolen välillä on 30 mm ja etäisyys uunin ja lieden välillä on 5 mm. Katso tarkemmat tiedot uunin ohjeista.

Mitä tehdä, jos näytössä lukee 'L400u E6'?

Tämä virhe tarkoittaa, että laite on kytketty väärin. Irrota laite välittömästi pistorasiasta ja tarkista virtajohdon kytkentä sähköverkkoon. Ota tarvittaessa yhteyttä ammattilaiseen.

Miten induktioliesi puhdistetaan?

Käytä pehmeää kosteaa liinaa ja mietoa pesuainetta. Älä koskaan käytä hankaavia aineita tai karkeita sieniä. Pyyhi ylivuodot heti tahrojen välttämiseksi.

Minkälaisia kattiloita tulisi käyttää?

Käytä induktioon sopivia kattiloita: tasainen ja magneettinen pohja (testaa magneetilla). Vähimmäishalkaisija on yleensä 12 cm, jotta keittoalue tunnistaa kattilan.

Onko laitteessa lapsilukko?

Liesi ei mainitse erikseen lapsilukkoa ohjeissa, mutta lapsiturvallisuus on mahdollista aktivoida painikkeilla (katso täydelliset ohjeet). Oletuksena automaattinen pysäytys suojaa unohtamiselta.

Mitä tehdä vian sattuessa?

Ennen kuin soitat huoltopalveluun, tarkista sähkönsyöttö ja että laite on kytketty oikein. Jos ongelma jatkuu, ota yhteys Balay-valtuutettuun teknikkoon.

Onko mahdollista asentaa liesi olemassa olevaan työtasoon?

Kyllä, edellyttäen että työtaso on lämmönkestävä (väh. 90°C), tasainen ja vakaa. Leikkauksen on oltava mittojen (750 x 490 mm) mukainen ja reunat on tiivistettävä.

Onko liesi yhteensopiva elektronisten implanttien kanssa?

Laite sisältää kestomagneetteja. Henkilöiden, joilla on elektroninen implantti (sydämentahdistin, insuliinipumppu), on pidettävä vähintään 10 cm etäisyys lieteen.

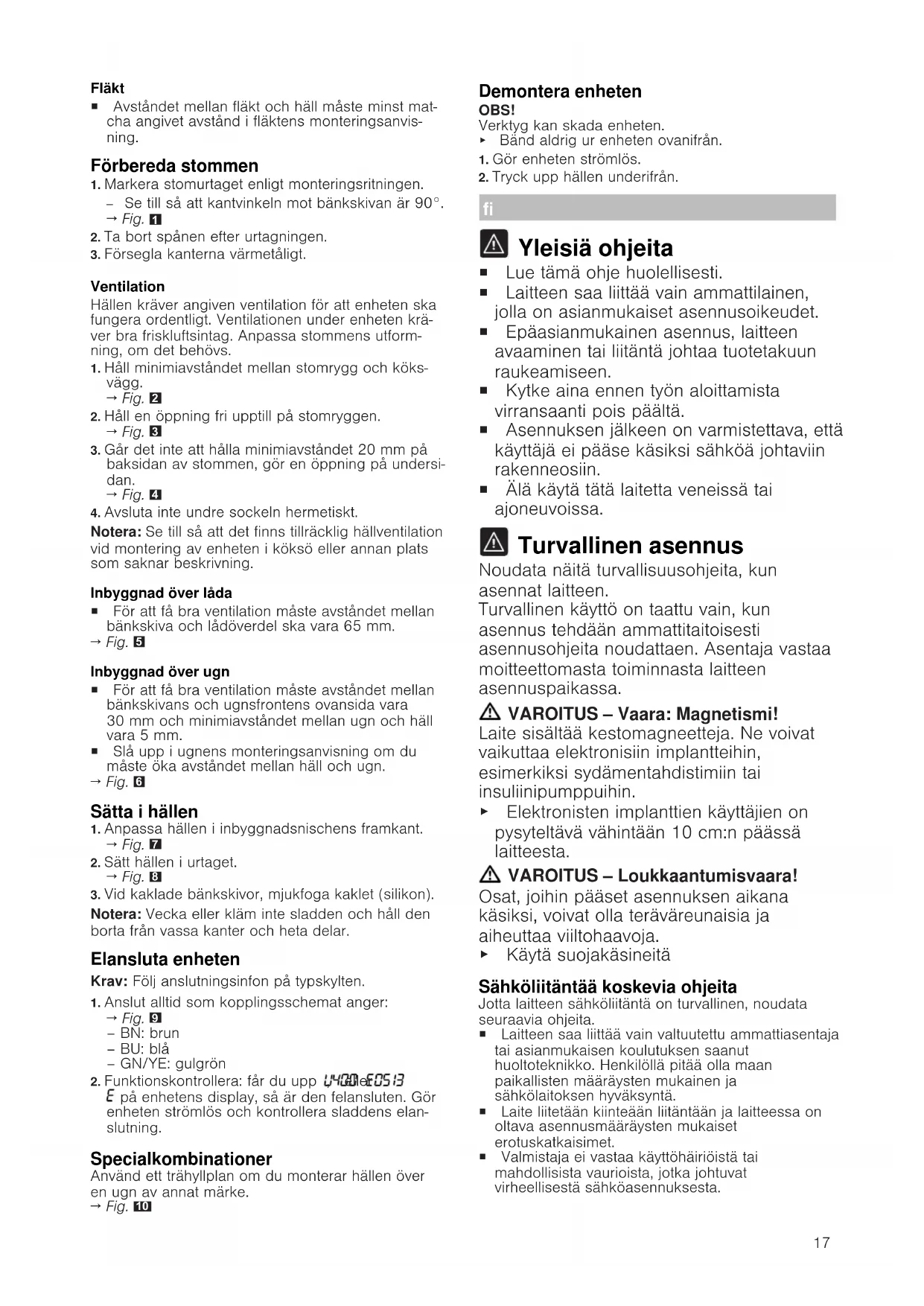

KÄYTTÖOHJE 3EB864FR BALAY

PPOEIANOIOIHSH-Kivuoc Tpaumatioou!

EeapntnmaT, ta onoia kata Tn diapkeia TnC ouvapuoaynonc eivai npooit, mnpei va eivai koftepa kai va odnynoouv oε Tpaumatioouc.

DopATE TPOOTATEUTIKaYavTia

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
Epaaianmukainen asennus, laitteen avaaminen tai liitantä johtaa tuotetakuun raukeamiseen.
- Kytke aina ennen työn aloittamista, virransaanti bois pälta.
■ Asennuksen jälkeen on varmistettava, että käytäja ei pääse käsiksi sahkoä johtaviin rakenneosiin.
- Älä käytä tätä laitetta veneissä tai ajoneuvoissa.

#

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetism!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implantien käytäjien on pysyteltäva vähintään 10 cm:n paassä laitteesta.

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitanta on turvallinen, noudata seuraavia ohjeita.

Laitteen saa liittaa vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilolla pitaa olla maan paikallisten märäysten mukainen ja sahkölaitoksen hyväksyntä.
Laite liitetaan kiinteaaan liiantantaan ja laitteessa on oltava asennusmaaraysten mukaiset erotuskatkaisimet.
Valmistaja ei vastaa kayttohairioista tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sahkoaasennukstesta.

Liitantatyppi

Laitteen suojaluokka on 1. Laitteen kaytto on siten sallittu vain maadoitusliitannan kanssa.

Kalusteita koskevia huomautuksia

Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin ylapuolelle. Ala asenna keittotason alapuolle jäkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.
- Varmista, etta kaluste kestaa kuumuutta vahintaan 90^ saakka.

Tyotaso

Noudata työtason valmistajan suosituksia.

Tasainen, vaakatasossa oleva, vakaa.
Tyotason, johon laite asennetaan, pitaa kestaan. 60 kg:n kuormitus.
- Kayta ohuiden tyotasojen kohdalla kuumuutta ja kosteutta kestavaa vahvikemateriaialia.
Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

• Liesituulettimen ja keittotason valisen etaisyyden pitäa olla vahintäan liesituulettimen asennusohjeessa annetun etaisyyden mukainen.

Kalusteiden esivalmistelu

1. Piirä kalusteaukko asennuspiirroksen mukaan.

2. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ .

→Kuva 1

1. Poista lastut aukon tekemisen jälkeen.
2. Käsittele leikkuupinnat kuumuutta kestäviki.

Tuuletus

Jotta laiteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankierto. Ilmankiertoa varten tarvitaan laitteen alaosassa riittavraitttiin ilman tulo. Mukauta sen tahden kalusteet tarvittaessa tahan tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittion seinan välissä. → Kuva 2
2. Pidä aukko vapaana ylhaällä kalusteen takasivulla. → Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20 mm ei toteudu, tee alapuolle aukko. Kuva
4. Ala sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tassä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylapinnan ja laatikon ylaosan valisen etaisyyden pitaa olla 65~mm
→Kuva 5

Asennus uunin ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylaosan ja uunin etuleyn pinnan valisen etaisyyden olla 30mm ja uunin ja keittotason vahimmäsetaisyyden 5mm
- Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin valista etaisyyttä on suurrennettava.
→Kuva 6

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. Kuva 7
2. Aseta keittotaso aukkoon.

→Kuva 8

1. Jos työtaso on kaakeloitu, tiivistä kaakelisaumat silikonilla.
   Huomautus: Äla taita liitantäjohtoa tai jatä sitapuristuksiin alakä vie sitä terävien kulmien jakuumien osien lahelle.

Laitteen liittäminen

Vaatimus: Ota typpikilvessä olevat liitantätiedot huomioon.

1. Liitä vain liitäntäkaavion mukaan:

2. BN:ruskea

3. BU: sininen

→Kuva 9
- GN/YE: keltainen ja vihrea
2. Tarkasta käytövalmius:Jos laitteen näytöön ilmestyy 40ai EOSiitta ole liitetty oikein.Irrota laite sahkoverkosta ja tarkasta virtajohdon liitantaa sakhoverkloon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkiä olevan uunin ylapuollelle, käytä puista valipohjaa.

→ Kuva 10

Laitteen irrotus

HUOMIO!

Tyokalut voivat vaurioittaa laitetta.

• Alä nosta laitetta ylhaälta pän pois paikaltaan.
• Irrota laite sahkoverkosta.
• Paina keittotaso alhaalta pän pois paikaltaan.
