Tipo di prodotto	Piano cottura incassabile
Marca	Balay
Modello	3EB864FR
Tipo di cottura	Induzione
Numero di fuochi	4 fuochi
Alimentazione elettrica	230 V / 400 V (monofase o trifase secondo schema)
Classe di protezione	1
Potenza totale	circa 7 400 W
Dimensioni dell'apparecchio (L x P x H)	770 x 510 x 45 mm
Dimensioni di incasso (L x P)	750 x 490 mm
Peso netto	circa 10 kg
Sicurezza	Rilevamento pentole, spegnimento automatico, magneti permanenti (distanza min. 10 cm da impianti)
Manutenzione	Pulire con un panno umido e un detergente delicato
Installazione	Da un tecnico specializzato autorizzato
Garanzia	2 anni
Accessori forniti	Cavo di alimentazione, manuale di installazione

Domande frequenti - 3EB864FR BALAY

Come collegare il piano cottura Balay 3EB864FR ?

Il collegamento deve essere effettuato da un tecnico specializzato autorizzato. Rispettare i valori della targhetta e lo schema di collegamento fornito. L'apparecchio è di classe di protezione 1: utilizzare una presa con conduttore di protezione.

Quale distanza minima rispettare con una cappa?

La distanza tra il piano cottura e la cappa deve essere almeno uguale a quella indicata nelle istruzioni di montaggio della cappa. In generale, contare almeno 65 cm per una cappa a evacuazione.

Posso installare il piano cottura sopra un forno?

Sì, a condizione di rispettare una distanza di 30 mm tra il piano di lavoro e la facciata del forno, e 5 mm tra il forno e il piano cottura. Consultare il manuale del forno per maggiori dettagli.

Cosa fare se il display mostra 'L400u E6'?

Questo errore significa che l'apparecchio non è correttamente collegato. Staccare immediatamente l'apparecchio e verificare il collegamento del cavo di alimentazione alla rete elettrica. Chiamare un professionista se necessario.

Come pulire il piano cottura a induzione?

Utilizzare un panno morbido umido e un detergente delicato. Non utilizzare mai prodotti abrasivi né spugne ruvide. Asciugare immediatamente gli sversamenti per evitare macchie.

Quale tipo di pentole utilizzare?

Utilizzare pentole adatte all'induzione: fondo piatto e magnetico (provare con un magnete). Il diametro minimo è generalmente di 12 cm affinché il fuoco rilevi la pentola.

C'è un blocco bambini?

Il piano cottura non indica esplicitamente un blocco bambini nel manuale, ma è possibile attivare la sicurezza bambini tramite i tasti (consultare il manuale completo). Per impostazione predefinita, lo spegnimento automatico protegge dalle dimenticanze.

Cosa fare in caso di guasto?

Prima di chiamare il servizio post-vendita, verificare l'alimentazione elettrica e che l'apparecchio sia correttamente collegato. Se il problema persiste, contattare un tecnico autorizzato Balay.

È possibile incassare il piano cottura in un piano di lavoro esistente?

Sì, a condizione che il piano di lavoro sia resistente al calore (min. 90°C), piatto e stabile. Il taglio deve rispettare le dimensioni (750 x 490 mm) e i bordi devono essere sigillati.

Il piano cottura è compatibile con impianti elettronici?

L'apparecchio contiene magneti permanenti. Le persone che portano un impianto elettronico (pacemaker, pompa di insulina) devono rispettare una distanza minima di 10 cm dal piano cottura.

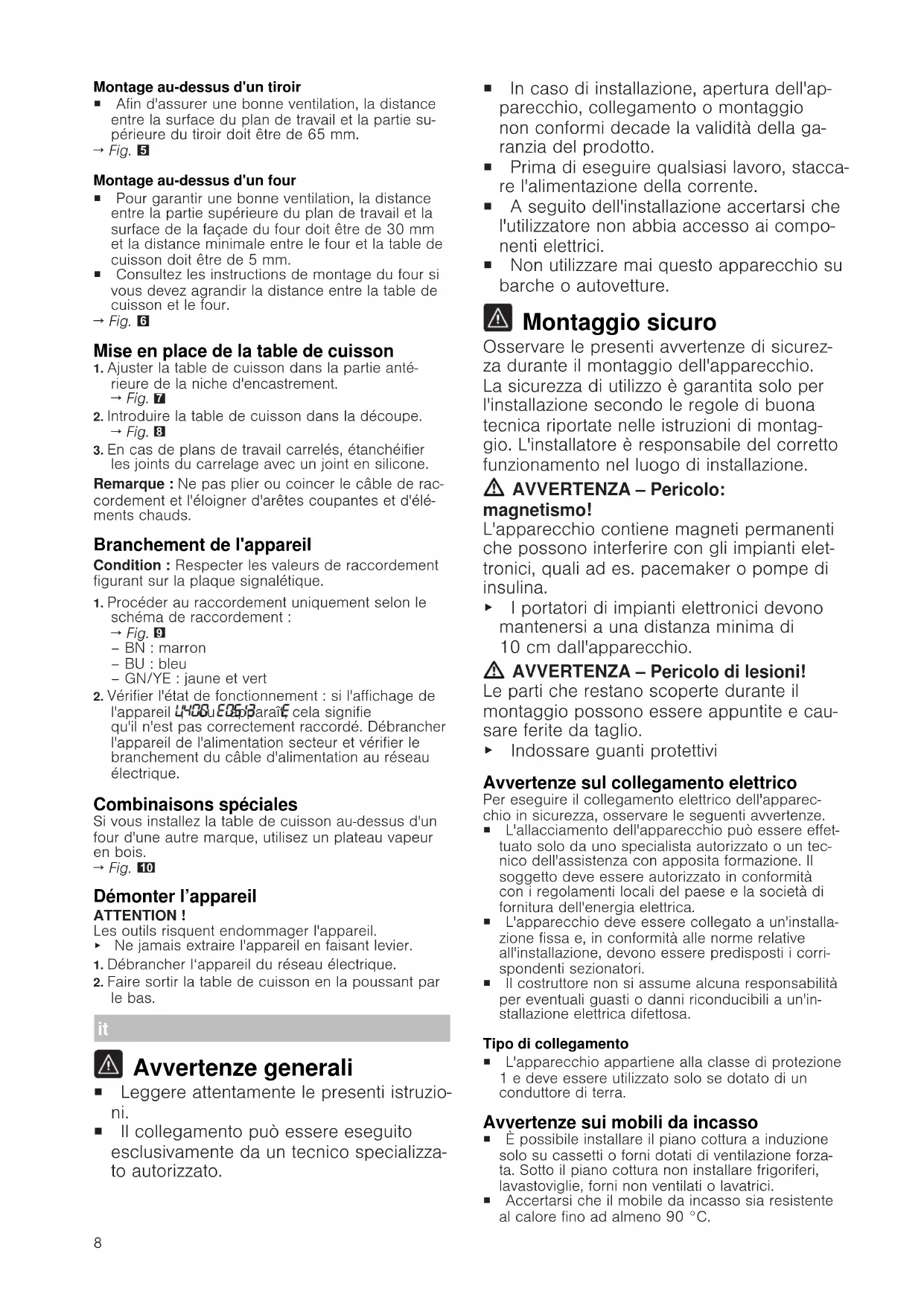

MANUALE UTENTE 3EB864FR BALAY

• Leggere attendamente le presenti istruzioni.
  Il collegamento può essere eseguito esclusivamente da un technique specializzato autorizzato.

In caso di installmente, aperture dell'apparecchio, collegamento o montaggio non conformi decade la validità della garanzia del prodotto.
- Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai componenti elettrici.
Nonutilizzaremaiquestoapparecchio subbarche o autovetture.

Montaggio sicuro

Osservare le presenti avventenze di sicurezza durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installmente.

AVVERTENZA - Pericolo: magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

• I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

AVVERTENZA - Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

Indossare guanti protettivi

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le seguenti avventenze.

L'allacciamento dell'apparecchio può essere effettuato solo da uno specialista autorizzato o un techniciano dell'assistenza con apposita formazione. Il soggetti deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica.
L'apparecchio deve essere collegato a un'installazione fissa e, in conformità alle norme relative all'instrumentazione, devono essere predispositi i corrispondenti sezioniatori.
- Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'in-stallazione elettrica difettosa.

Tipodi collegamento

L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un conduttore di terra.

Avvertenze sui mobili da incasso

• É possible installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forza-ta. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici.
• Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90^ .

Piano di lavoro

Seguire le raccomandazioni del produttore del piano di lavoro.

Stabile, in piano e orizzontale.
Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60kg
In caso di piani di lavoro sottili,utilizzare un materiaile di rinsforzo resistente al calore e all'umidità.
- Controllare la planarità del piano di cottura solo dopo che è stato incassato.

Cappa aspirante

• La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza indica per la cappa di aspirazione nelle istruzioni per il montaggio.

Preparazione del mobile da incasso

1. Contrassegnare l'aperture del mobile secondo il disegno di montaggio.

2. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90^ .

Fig. 1

1. Rimuovere i trucoli afteri lavori di taglio.
2. Sigillare le superfici di taglio in modo refrattario.

Aerazione

Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Ilsystema di aerazione nella parte inferiore dell'apparecchio necessita di un sufficiente apporto di aria pulita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte posteriore del mobile e la parete della cucina. Fig. 2
2. Tenere libera un'apertura in alto sul retro del mobi- le. Fig. 3
3. Se non è presente la distanza minima di 20 mm sul retro del mobile, predisporre un'apertura nella parte inferiore. → Fig. 4
4. Non chiudere ermeticamente lo zoccolo inferiore.

Note: Se si monta l'apparecchio in una cucina a isola o in un'altra collocazione non descritta in quello manuale, provvedere a un'aerazione adeguata del piano cottura.

Installazione sopra il cassetto

Per garantire un sistema di aerazione ottimale, la distanza tra la superficie del piano di lavoro e la parte superiore del cassetto deve essere di 65~mm
Fig. 5

Montaggio sopra ilorno

• Per garantire un sistema di aerazione ottimale, la distance tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve essere di 30~mm , e la distance minima tra il forno e il piano cottura deve essere di 5~mm .
  Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere aumentoata.

Fig. 6

Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della nicchia d'incasso.

Fig. 7

1. Inserire il piano cottura nell'apertura. Fig. 8
2. In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediente gomma siliconica.

Note: Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti e parti calde.

Allacciamento dell'apparecchio

Requisito: Osservare i dati di collegamento riportati sulla targhetto.

1. Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

→Fjg.9
- BN: marrone
- BU: blu
- GN/YE: giallo e verde

1. Verificare lo stato operativo: se sul display dell'apparecchio compare 400 E50 paracchio non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verificare l'allacciamento del cavo elettrico alla rete.

Combinazioni speciali

Se il piano cottura viene montato su un forno di un'altramarca,utilizzareun ripiano intermedio in legno.

Fig. 10

Smontaggio dell'apparecchio ATTENZIONE!

Gli utensili possono danneggiare l'apparecchio.

Non sollevare mai l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio alla rete elettrica.
2. Estrarre il piano cottura spingendolo dal basso.
