Produkttyp	Einbaukochfeld
Marke	Balay
Modell	3EB864FR
Kochart	Induktion
Anzahl Kochzonen	4 Kochzonen
Stromversorgung	230 V / 400 V (Ein- oder Dreiphasen je nach Anschlussplan)
Schutzklasse	1
Gesamtleistung	ca. 7 400 W
Gerätemaße (B x T x H)	770 x 510 x 45 mm
Ausschnittmaße (B x T)	750 x 490 mm
Nettogewicht	ca. 10 kg
Sicherheit	Topferkennung, automatische Abschaltung, Dauermagnete (Mindestabstand 10 cm zu Implantaten)
Pflege	Mit feuchtem Tuch und mildem Reiniger reinigen
Installation	Durch einen autorisierten Fachmann
Garantie	2 Jahre
Mitgeliefertes Zubehör	Netzkabel, Installationsanleitung

Häufig gestellte Fragen - 3EB864FR BALAY

Wie schließe ich das Balay 3EB864FR Kochfeld an?

Der Anschluss muss von einem autorisierten Fachmann durchgeführt werden. Beachten Sie die Werte auf dem Typenschild und den beiliegenden Anschlussplan. Das Gerät hat die Schutzklasse 1: Verwenden Sie eine Steckdose mit Schutzleiter.

Welcher Mindestabstand zur Dunstabzugshaube muss eingehalten werden?

Der Abstand zwischen Kochfeld und Haube muss mindestens dem in der Montageanleitung der Haube angegebenen Wert entsprechen. Im Allgemeinen rechnen Sie mit mindestens 65 cm für eine Ablufthaube.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, sofern ein Abstand von 30 mm zwischen Arbeitsplatte und Backofenfront sowie 5 mm zwischen Backofen und Kochfeld eingehalten wird. Weitere Details entnehmen Sie bitte der Anleitung des Backofens.

Was tun, wenn das Display 'L400u E6' anzeigt?

Dieser Fehler bedeutet, dass das Gerät nicht richtig angeschlossen ist. Trennen Sie das Gerät sofort vom Netz und überprüfen Sie den Anschluss des Netzkabels an das Stromnetz. Ziehen Sie bei Bedarf einen Fachmann hinzu.

Wie reinige ich das Induktionskochfeld?

Verwenden Sie ein weiches, feuchtes Tuch und ein mildes Reinigungsmittel. Verwenden Sie niemals Scheuermittel oder raue Schwämme. Wischen Sie Überläufe sofort weg, um Flecken zu vermeiden.

Welche Töpfe sollten verwendet werden?

Verwenden Sie für die Induktion geeignete Töpfe: flacher und magnetischer Boden (mit einem Magneten prüfen). Der Mindestdurchmesser beträgt in der Regel 12 cm, damit die Kochzone den Topf erkennt.

Gibt es eine Kindersicherung?

Das Kochfeld weist in der Anleitung keine explizite Kindersicherung aus, aber es ist möglich, die Kindersicherung über die Tasten zu aktivieren (siehe vollständige Anleitung). Standardmäßig schützt die automatische Abschaltung vor Vergessen.

Was tun bei einer Störung?

Überprüfen Sie vor dem Anruf beim Kundendienst die Stromversorgung und ob das Gerät richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Balay-Techniker.

Ist es möglich, das Kochfeld in eine bestehende Arbeitsplatte einzubauen?

Ja, sofern die Arbeitsplatte hitzebeständig (mind. 90°C), eben und stabil ist. Der Ausschnitt muss die Maße (750 x 490 mm) einhalten und die Schnittkanten müssen versiegelt werden.

Ist das Kochfeld mit elektronischen Implantaten kompatibel?

Das Gerät enthält Dauermagnete. Personen mit einem elektronischen Implantat (Herzschrittmacher, Insulinpumpe) müssen einen Mindestabstand von 10 cm zum Kochfeld einhalten.

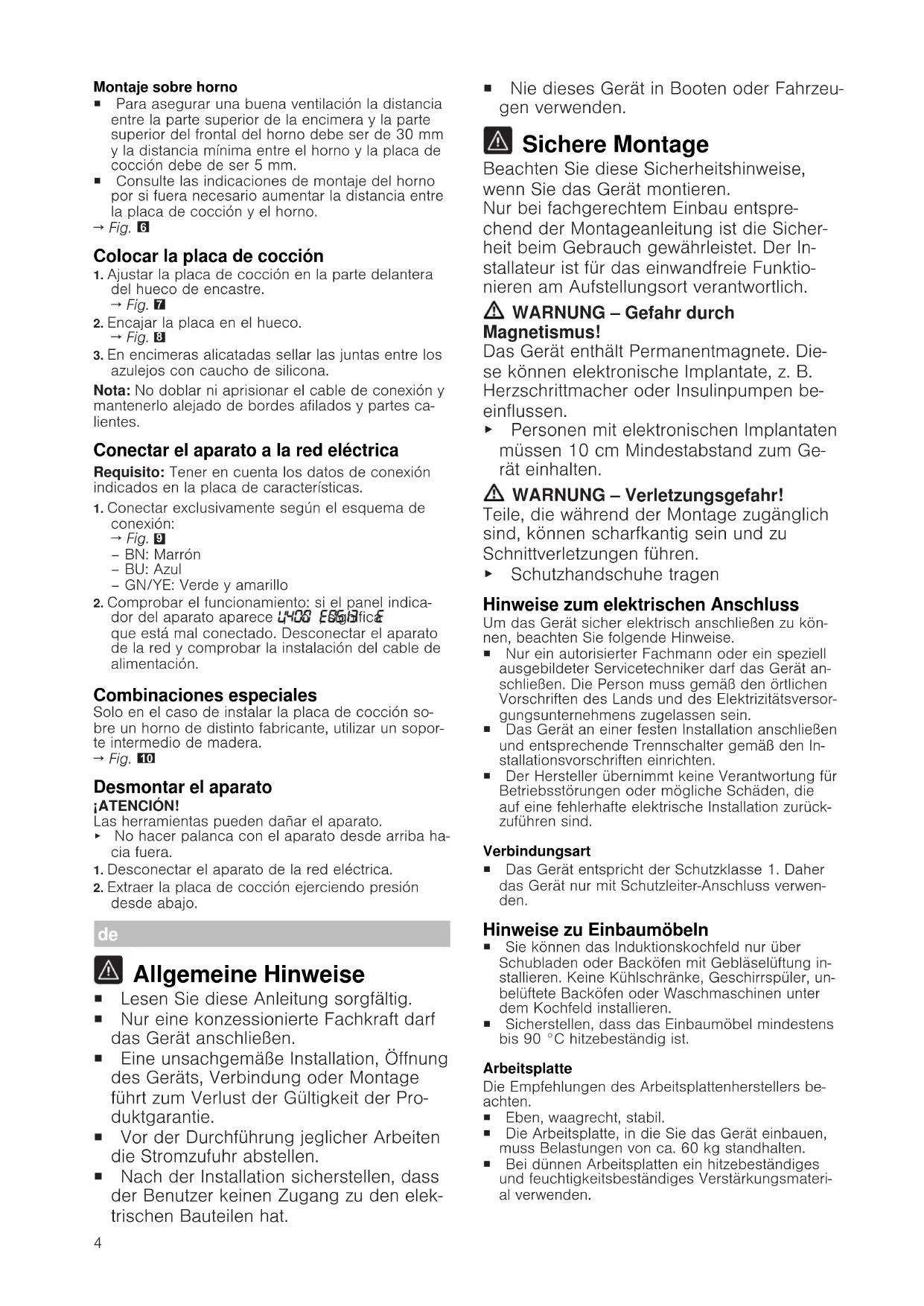

BEDIENUNGSANLEITUNG 3EB864FR BALAY

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraftarf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.

• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.

• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installmenten. Keine Kuhlschränke, Geschirrspuler, unbelüftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen. - Sicherstellen, dass der Winkel der Schnittflache zur Arbeitsplatte 90^ beträgt. Abb. 1
2. Nach den Ausschnittarbeiten die Späne entfernen..
3. Die Schnittflächen hitzebeständig versiegn.

Luftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlagen. Abb. 4
4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.
Abb. 5

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.
Abb. 6

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen. Abb. 7
2. Das Kochfeld in den Ausschnitt einsetzen. Abb. 8
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 9
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 40000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→Abb. 10

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Das Kochfeld von unter herausdrücken.
