3EB864EN - Liesi BALAY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava induktioliesi
Merkki	Balay
Malli	3EB864EN
Levyn leveys	60 cm
Syvyys	52 cm
Korkeus	5 cm
Nettopaino	Noin 12 kg
Sähkönsyöttö	220-240 V ~ 50/60 Hz
Kokonaisteho	7,2 kW
Keittoalueiden määrä	4
Palamistyyppi	Induktio
Päätoiminnot	kattilantunnistus, automaattinen pysäytys, lapsilukko, tehostus, ajastin
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja miedolla pesuaineella; älä käytä hankaavia aineita
Turvallisuus	Lapsilukko, automaattinen pysäytys, jäännöslämmön merkkivalo
Suojausluokka	I
Mukana tulevat varusteet	Virtajohto, kiinnityssarja
Takuu	2 vuotta

Usein kysytyt kysymykset - 3EB864EN BALAY

Kuinka keittotaso asennetaan?

Asennuksen saa suorittaa vain valtuutettu ammattilainen. Noudata turvallisuusohjeita ja oppaassa ilmoitettuja leikkausmittoja. Varmista, että työtaso kestää noin 60 kg:n kuormituksen ja lämmönkestävyys (min. 90 °C).

Voinko käyttää kuparikattiloita induktioliedellä?

Ei, kupari-, alumiini- tai lasikattilat eivät sovellu induktioliedelle. Käytä ferromagneettisia välineitä (valurauta, emaloitu teräs, sopiva ruostumaton teräs).

Mitä tehdä, jos laite näyttää virheilmoituksen?

Näyttö saattaa ilmoittaa liitäntäviasta. Irrota laite ja tarkista sähköliitäntä. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka lapsilukko otetaan käyttöön?

Lapsilukko aktivoidaan ohjauspaneelin kautta. Katso tarkka menettely oppaasta (yleensä pitkä painallus tiettyä painiketta).

Mikä on vähimmäisetäisyys liesituulettimeen?

Keittotason ja liesituulettimen välinen etäisyys on oltava vähintään liesituulettimen asennusohjeissa ilmoitettu etäisyys (yleensä 65-75 cm).

Voinko kytkeä laitteen tavalliseen pistorasiaan?

Ei, laite on liitettävä kiinteään asennukseen valtuutetun ammattilaisen toimesta. Se vaatii suojajohtimella varustetun virtalähteen (luokka I).

Kuinka keraamiset pinnat puhdistetaan?

Käytä pehmeää liinaa ja mietoa pesuainetta. Pinttyneisiin tahroihin käytä erityistä keraamista kaavinta. Vältä hankaavia sieniä.

Mitä virhekoodi L400u E6 tarkoittaa?

Tämä koodi ilmaisee sähköliitäntävirhettä. Irrota laite, tarkista johdotus kaavion mukaan (ruskea, sininen, kelta-vihreä) ja kytke uudelleen.

Voinko asentaa keittotason olemassa olevan uunin päälle?

Kyllä, edellyttäen että uuni on asianmukaisesti tuuletettu. Noudata vähintään 5 mm etäisyyttä uunin ja tason välillä, ja 30 mm uunin etuosan ja työtason välillä.

Kuinka laite puretaan?

Irrota laite ensin verkkovirrasta. Älä käytä työkaluja vipuamiseen. Työnnä keittotasoa alhaalta irrottaaksesi sen paikaltaan.

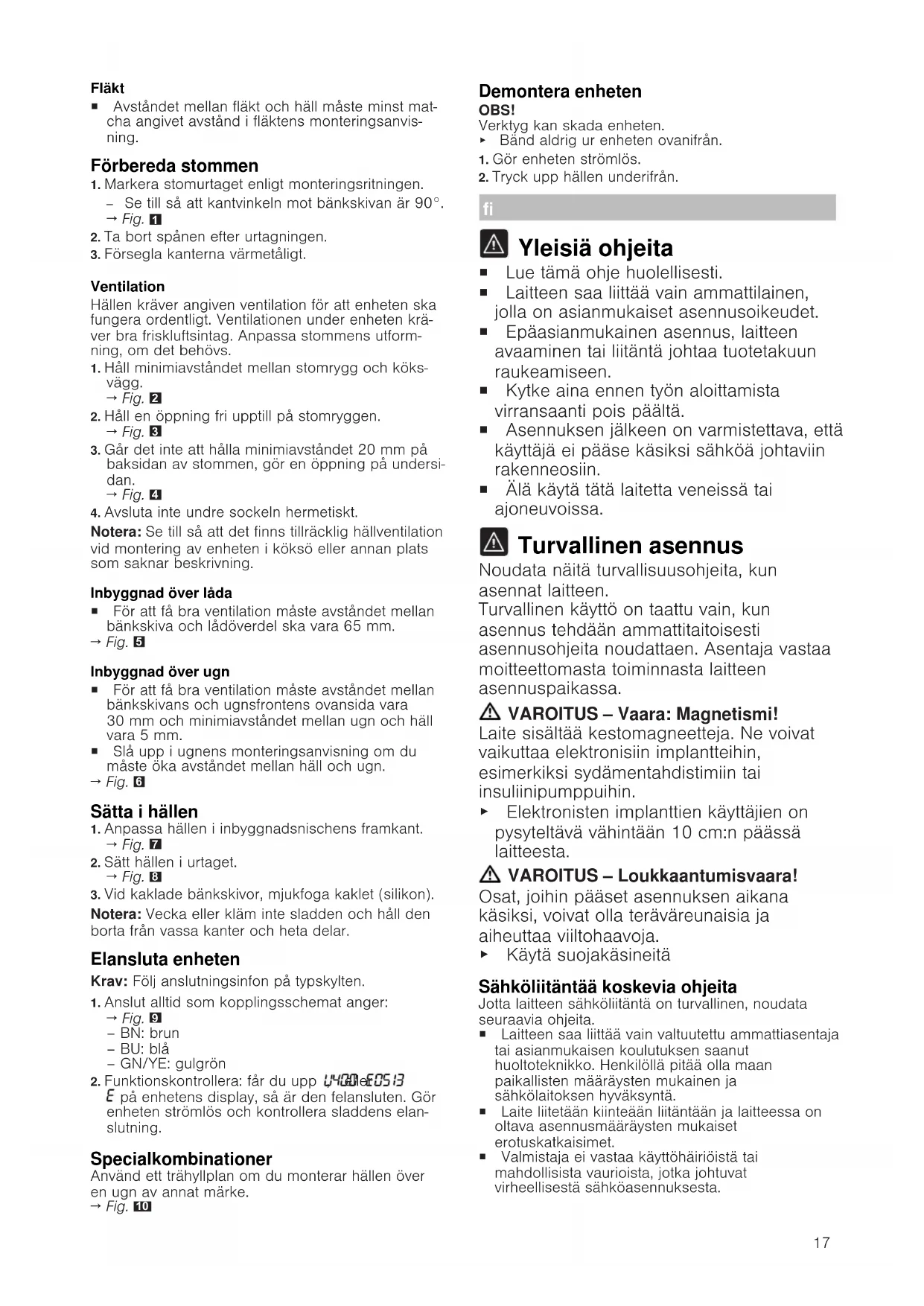

KÄYTTÖOHJE 3EB864EN BALAY

PPOEIANOIOIHSH-Kivuoc Tpaumatioou!

EeapntnmaT, ta onoia kata Tn diapkeia TnC ouvapuoaynonc eivai npooit, mnpei va eivai koftepa kai va odnynoouv oε Tpaumatioouc.

DopATE TPOOTATEUTIKaYavTia

Lue tāmā ohje huolellisesti.
Laitteen saa liittä vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
Epaaianmukainen asennus, laitteen avaaminen tai liitantä johtaa tuotetakuun raukeamiseen.
- Kytke aina ennen työn aloittamista, virransaanti bois pälta.
■ Asennuksen jälkeen on varmistettava, että käytäja ei pääse käsiki sahkoä johtaviin rakenneosiin.
- Älä käytä tätä laitetta veneissä tai ajoneuvoissa.

#

Turvallinen asennus

Noudata naita turvallisuusohjeita, kun asennat laitteen.

Turvallinen käytö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

VAROITUS - Vaara: Magnetism!

Laite sisältaa kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiki sydämentahdistimiin tai insulinipumppuihin.

• Elektronisten implantien käytäjien on pysyteltäva vähintään 10 cm:n paassä laitteesta.

VAROITUS - Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineita

Sahkoliitantaa koskevia ohjeita

Jotta laitteen sahkoliitanta on turvallinen, noudata seuraavia ohjeita.

Laitteen saa liittaa vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilolla pitaa olla maan paikallisten märäysten mukainen ja sahkölaitoksen hyväksyntä.
Laite liitetaan kiinteaaan liiantantaan ja laitteessa on oltava asennusmaaraysten mukaiset erotuskatkaisimet.
Valmistaja ei vastaa kayttohairioista tai mahdollisista vauroiosta, jotka johtuvat virheellisetä sahkoaasennuksesta.

Liitantatyppi

Laitteen suojaluokka on 1. Laitteen kayttö on siten salittu vain maadoitusliitannan kanssa.

Kalusteita koskevia huomautuksia

Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin ylapuolelle. Ala asenna keittotason alapuolle jäkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.
- Varmista, etta kaluste kestaa kuumuutta vahintaan 90^ saakka.

Tyotaso

Noudata työtason valmistajan suosituksia.

Tasainen, vaakatasossa oleva, vakaa.
Tyotason, johon laite asennetaan, pitaa kestaan. 60 kg:n kuormitus.
- Kayta ohuiden tyotasojen kohdalla kuumuutta ja kosteutta kestavaa vahvikemateriaialia.
Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

• Liesituulettimen ja keittotason valisen etaisyyden pitäa olla vahintäan liesituulettimen asennusohjeessa annetun etaisyyden mukainen.

Kalusteiden esivalmistelu

1. Piirra kalusteaukko asennuspiirroksen mukaan.
2. Varmista, etta leikkuupinnan kulma tyotasoon nahden on 90^ . Kuva 1
3. Poista lastut aukon tekemisen jälkeen.
4. Käsittele leikkuupinnat kuumuutta kestäviki.

Tuuletus

Jotta laiteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankierto. Ilmankiertoa varten tarvitaan laitteen alaosassa riittavraitttiin ilman tulo. Mukauta sen tahden kalusteet tarvittaessa tahan tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittion seinan välissä. → Kuva 2
2. Pidä aukkovapaana ylhaallä kalusteen takasivulla. → Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20 mm ei toteudu, tee alapuolle aukko. Kuva
4. Ala sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tassä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylapinnan ja laatikon ylaosan valisen etaisyyden pitaa olla 65~mm
→Kuva 5

Asennus uunin ylapuolle

Hyvan tuuletuksen varmistamiseksi pitaa tyotason ylaosan ja uunin etuleyn pinnan valisen etaisyyden olla 30mm ja uunin ja keittotason vahimmäsetaisyyden 5mm
- Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin valista etaisyyttä on suurrennettava.
→Kuva 6

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. Kuva 7
2. Aseta keittotaso aukkoon.

→Kuva 8

1. Jos työtaso on kaakeloitu, tiivistä kaakelisaumat silikonilla.

Huomautus: Äla taita liitantäjohtoa tai jatà sitā puristuksiin aläka vie sitä terävien kulmien ja kuumien osien lahelle.

Laitteen liittäminen

Vaatimus: Ota typpikilvessä olevat liitantätiedot huomioon.

• BN:ruskea

• BU: sininen

• GN/YE: keltainen ja vihrea

• Tarkasta käytövalmius:Jos laitteen näytöön ilmestyy 40ai EOSiitta ole liitetty oikein.Irrota laite sahkoverkosta ja tarkasta virtajohdon liitantaa sähköverkkoon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkiä olevan uunin ylapuollelle, käytä puista valipohjaa.

→Kuva 10

Laitteen irrotus

HUOMIO!

Tyokalut voivat vaurioittaa laitetta.

• Alä nosta laitetta ylhaälta pän pois paikaltaan.
• Irrota laite sahkoverkosta.
• Paina keittotaso alhaalta pän pois paikaltaan.
