Tipo di prodotto	Piano cottura a induzione da incasso
Marca	Balay
Modello	3EB864EN
Larghezza del piano	60 cm
Profondità	52 cm
Altezza	5 cm
Peso netto	Circa 12 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza totale	7,2 kW
Numero di zone di cottura	4
Tipo di fuochi	Induzione
Funzioni principali	Riconoscimento pentole, spegnimento automatico, sicurezza bambini, boost, timer
Manutenzione e pulizia	Pulire con un panno morbido e un detergente delicato; non utilizzare prodotti abrasivi
Sicurezza	Blocco bambini, spegnimento automatico, indicatore di calore residuo
Classe di protezione	I
Accessori forniti	Cavo di alimentazione, kit di fissaggio
Garanzia	2 anni

Domande frequenti - 3EB864EN BALAY

Come installare il piano cottura?

L'installazione deve essere eseguita da un tecnico specializzato. Rispettare le istruzioni di sicurezza e le dimensioni di taglio indicate nel manuale. Assicurarsi che il piano di lavoro supporti un carico di circa 60 kg e resista al calore (min. 90 °C).

Posso usare pentole in rame sull'induzione?

No, le pentole in rame, alluminio o vetro non sono compatibili con l'induzione. Utilizzare utensili ferromagnetici (ghisa, acciaio smaltato, acciaio inox adatto).

Cosa fare se l'apparecchio visualizza un errore?

Il display può indicare un difetto di connessione. Scollegare l'apparecchio e verificare il collegamento elettrico. Se il problema persiste, contattare il servizio di assistenza.

Come attivare la sicurezza bambini?

La sicurezza bambini si blocca tramite il pannello di controllo. Consultare il manuale per la procedura esatta (di solito premendo a lungo un tasto specifico).

Qual è la distanza minima da una cappa?

La distanza tra il piano cottura e la cappa deve essere almeno uguale alla distanza indicata nelle istruzioni di montaggio della cappa (di solito 65-75 cm).

Posso collegare l'apparecchio a una presa standard?

No, l'apparecchio deve essere collegato a un'installazione fissa da un tecnico specializzato. Richiede un'alimentazione con conduttore di protezione (classe I).

Come pulire le superfici vetroceramiche?

Utilizzare un panno morbido e un detergente delicato. Per le macchie ostinate, usare un raschietto speciale per vetroceramica. Evitare spugne abrasive.

Cosa significa il codice di errore L400u E6?

Questo codice indica un difetto di collegamento elettrico. Scollegare l'apparecchio, verificare il cablaggio secondo lo schema (marrone, blu, giallo/verde) e ricollegare.

Posso installare il piano sopra un forno esistente?

Sì, a condizione che il forno sia adeguatamente ventilato. Rispettare una distanza minima di 5 mm tra il forno e il piano, e 30 mm tra la facciata del forno e il piano di lavoro.

Come smontare l'apparecchio?

Scollegare prima l'apparecchio dalla rete. Non fare leva con utensili. Spingere il piano cottura dal basso per sganciarlo dall'alloggiamento.

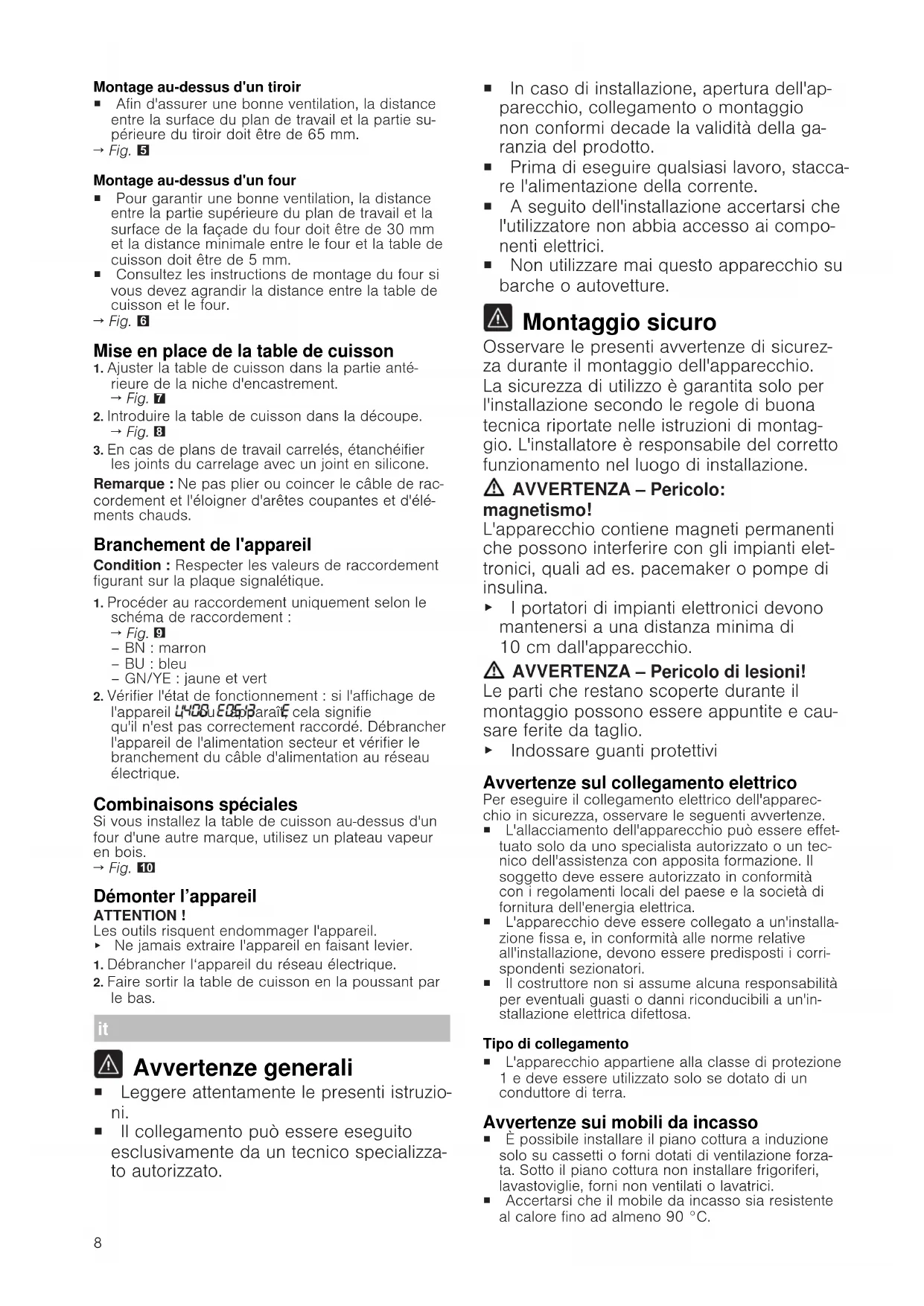

MANUALE UTENTE 3EB864EN BALAY

• Leggere attendamente le presenti istruzioni.
  Il collegamento può essere eseguito esclusivamente da un technique specializzato autorizzato.

In caso di installmente, aperture dell'apparecchio, collegamento o montaggio non conformi decade la validità della garanzia del prodotto.
- Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
- A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai componenti elettrici.
Nonutilizzaremaiquestoapparecchio subbarche o autovetture.

Montaggio sicuro

Osservare le presenti avventenze di sicurezza durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installmente.

AVVERTENZA - Pericolo: magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

• I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

AVVERTENZA - Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

Indossare guanti protettivi

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le seguenti avventenze.

L'allacciamento dell'apparecchio può essere effettuato solo da uno specialista autorizzato o un techniciano dell'assistenza con apposita formazione. Il soggetti deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica.
L'apparecchio deve essere collegato a un'installazione fissa e, in conformità alle norme relative all'instrumentazione, devono essere predispositi i corrispondenti sezioniatori.
- Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'in-stallazione elettrica difettosa.

Tipodi collegamento

L'apparecchio appartiene alla classe di protezione 1 e delve essere utilizzato solo se dotato di un conduttore di terra.

Avvertenze sui mobili da incasso

• É possible installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forza-ta. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici.
• Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90^ .

Piano di lavoro

Seguire le raccomandazioni del produttore del piano di lavoro.

Stabile, in piano e orizzontale.
Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60~kg
In caso di piani di lavoro sottili,utilizzare un materi riale di rinsforzo resistente al calore e all'umidità.
- Controllare la planarità del piano di cottura solo dopo che è stato incassato.

Cappa aspirante

• La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza indica per la cappa di aspirazione nelle istruzioni per il montaggio.

Preparazione del mobile da incasso

1. Contrassegnare l'aperture del mobile secondo il disegno di montaggio.

2. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90^ .

Fig. 1

1. Rimuovere i trucoli afteri lavori di taglio.
2. Sigillare le superfici di taglio in modo refrattario.

Aerazione

Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Ilsystema di aerazione nella parte inferiore dell'apparecchio necessita di un sufficiente apporto di aria pulita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte posteriore del mobile e la parete della cucina. Fig. 2
2. Tenere libera un'apertura in alto sul retro del mobi- le. Fig. 3
3. Se non è presente la distanza minima di 20 mm sul retro del mobile, predisporre un'apertura nella parte inferiore. → Fig. 4
4. Non chiudere ermeticamente lo zoccolo inferiore.

Note: Se si monta l'apparecchio in una cucina a isola o in un'altra collocazione non descrietta in quello manuale, provvedere a un'aerazione adeguata del piano cottura.

Installazione sopra il cassetto

Per garantire un sistema di aerazione ottimale, la distanza tra la superficie del piano di lavoro e la parte superiore del cassetto deve essere di 65~mm
Fig. 5

Montaggio sopra ilorno

• Per garantire un sistema di aerazione ottimale, la distance tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve essere di 30~mm , e la distance minima tra il forno e il piano cottura deve essere di 5~mm .
• Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere augmentata.

Fig. 6

Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della nicchia d'incasso.

Fig. 7

1. Inserire il piano cottura nell'apertura. Fig. 8
2. In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediente gomma siliconica.

Note: Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti e parti calde.

Allacciamento dell'apparecchio

Requisito: Osservare i dati di collegamento riportati sulla targhetto.

1. Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

→Fjg.9
- BN: marrone
- BU: blu
- GN/YE: giallo e verde

1. Verificare lo stato operativo: se sul display dell'apparecchio compare 400 E50 paracchio non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verificare l'allacciamento del cavo elettrico alla rete.

Combinazioni speciali

Se il piano cottura viene montato su un forno di un'altramarca,utilizzareun ripiano intermedio in legno.

Fig. 10

Smontaggio dell'apparecchio ATTENZIONE!

Gli utensili possono danneggiare l'apparecchio.

Non sollevare mai l'apparecchio tirandolo dall'alto.
1. Staccare l'apparecchio alla rete elettrica.
2. Estrarre il piano cottura spingendolo dal basso.

nI
