Produkttyp	Einbau-Induktionskochfeld
Marke	Balay
Modell	3EB864EN
Breite	60 cm
Tiefe	52 cm
Höhe	5 cm
Nettogewicht	ca. 12 kg
Stromversorgung	220-240 V ~ 50/60 Hz
Gesamtleistung	7,2 kW
Anzahl der Kochzonen	4
Brennertyp	Induktion
Hauptfunktionen	Topferkennung, automatische Abschaltung, Kindersicherung, Boost, Timer
Pflege und Reinigung	Mit einem weichen Tuch und mildem Reinigungsmittel reinigen; keine Scheuermittel verwenden
Sicherheit	Kindersicherung, automatische Abschaltung, Restwärmeanzeige
Schutzklasse	I
Mitgeliefertes Zubehör	Stromkabel, Befestigungsset
Garantie	2 Jahre

Häufig gestellte Fragen - 3EB864EN BALAY

Wie installiere ich das Kochfeld?

Die Installation muss von einem zugelassenen Fachmann durchgeführt werden. Beachten Sie die Sicherheitshinweise und die in der Anleitung angegebenen Ausschnittmaße. Stellen Sie sicher, dass die Arbeitsplatte eine Belastung von ca. 60 kg aushält und hitzebeständig ist (mind. 90 °C).

Kann ich Kupfertöpfe auf Induktion verwenden?

Nein, Töpfe aus Kupfer, Aluminium oder Glas sind nicht induktionsgeeignet. Verwenden Sie ferromagnetisches Kochgeschirr (Gusseisen, emaillierter Stahl, geeigneter Edelstahl).

Was tun, wenn das Gerät einen Fehler anzeigt?

Die Anzeige kann auf einen Verbindungsfehler hinweisen. Trennen Sie das Gerät vom Stromnetz und überprüfen Sie den elektrischen Anschluss. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Die Kindersicherung wird über das Bedienfeld aktiviert. Die genaue Vorgehensweise entnehmen Sie bitte der Anleitung (in der Regel durch langes Drücken einer bestimmten Taste).

Wie groß ist der Mindestabstand zu einer Dunstabzugshaube?

Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens dem in der Montageanleitung der Haube angegebenen Abstand entsprechen (in der Regel 65-75 cm).

Kann ich das Gerät an eine Standardsteckdose anschließen?

Nein, das Gerät muss von einem zugelassenen Fachmann an eine feste Installation angeschlossen werden. Es benötigt eine Stromversorgung mit Schutzleiter (Schutzklasse I).

Wie reinige ich die Glaskeramik-Oberflächen?

Verwenden Sie ein weiches Tuch und ein mildes Reinigungsmittel. Bei hartnäckigen Flecken verwenden Sie einen speziellen Glaskeramik-Schaber. Vermeiden Sie Scheuerschwämme.

Was bedeutet der Fehlercode L400u E6?

Dieser Code weist auf einen Fehler im elektrischen Anschluss hin. Trennen Sie das Gerät vom Stromnetz, überprüfen Sie die Verkabelung gemäß Schaltplan (braun, blau, gelb/grün) und schließen Sie es wieder an.

Kann ich das Kochfeld über einem vorhandenen Backofen installieren?

Ja, sofern der Backofen ausreichend belüftet ist. Halten Sie einen Mindestabstand von 5 mm zwischen Backofen und Kochfeld sowie 30 mm zwischen der Backofenfront und der Arbeitsplatte ein.

Wie demontiere ich das Gerät?

Trennen Sie zuerst das Gerät vom Stromnetz. Verwenden Sie keine Werkzeuge zum Hebeln. Drücken Sie das Kochfeld von unten nach oben, um es aus seiner Aussparung zu lösen.

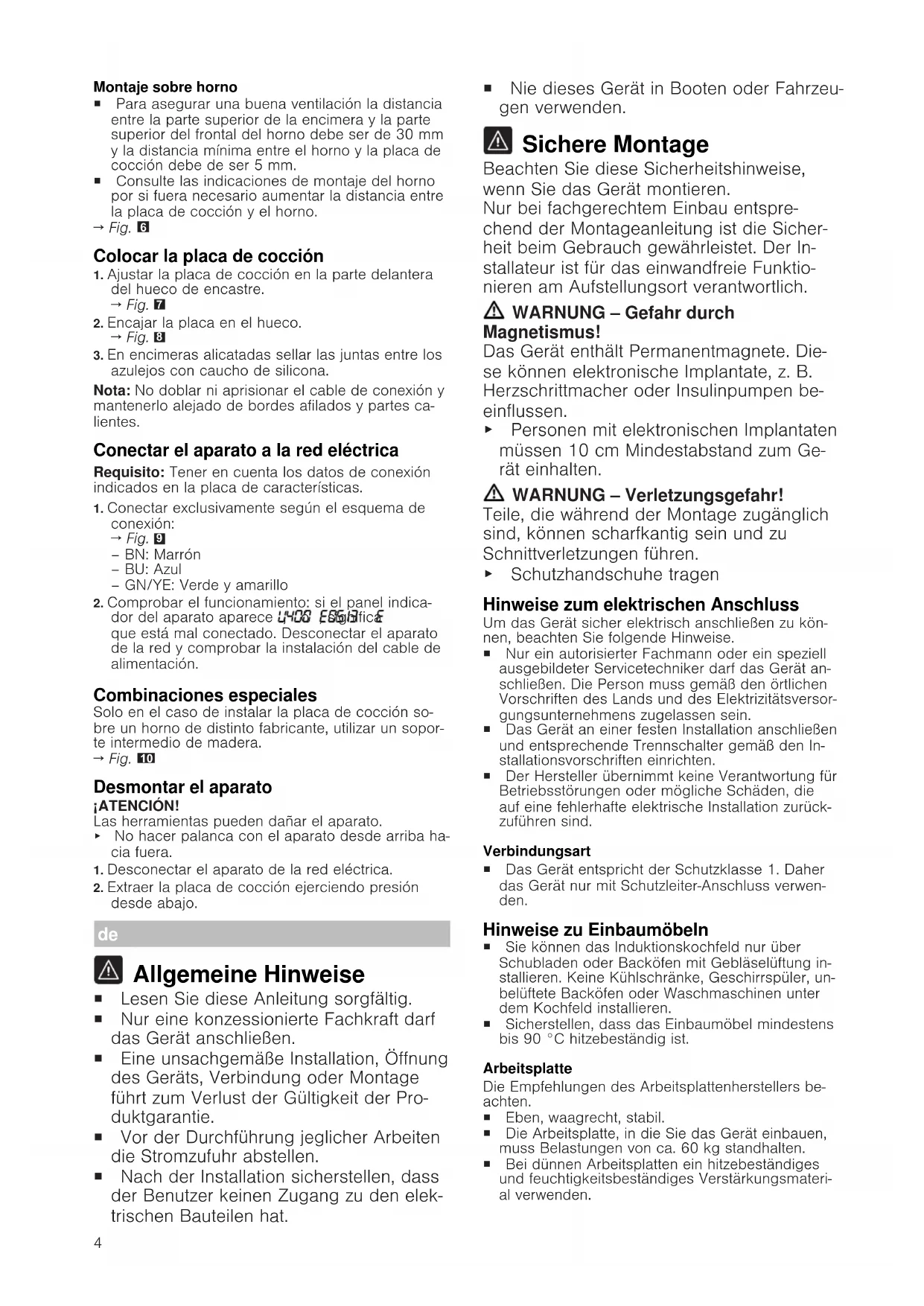

BEDIENUNGSANLEITUNG 3EB864EN BALAY

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraftarf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.

• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.

• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installmenten. Keine Kuhlschränke, Geschirrspuler, unbelüftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

• Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen. - Sicherstellen, dass der Winkel der Schnittflache zur Arbeitsplatte 90^ beträgt. Abb. 1
2. Nach den Ausschnittarbeiten die Späne entfernen..
3. Die Schnittflächen hitzebeständig versiegn.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten. → Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. Abb. 4
4. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.
Abb. 5

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.
Abb. 6

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen. Abb. 7
2. Das Kochfeld in den Ausschnitt einsetzen. Abb. 8
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und bereits Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

Abb. 9
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 40000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→Abb. 10

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.
• Das Gerät vom Stromnetz trennen.
• Das Kochfeld von unter herausdrücken.
