Tuotetyyppi	Induktiotaso
Merkki	Neff
Malli	T36CA50X1U
Sähkönsyöttö	230 V / 400 V, 50 Hz (katso arvokilpi)
Suojausluokka	1 (vaatii suojajohtimen)
Keittoalueiden lukumäärä	4 induktiovyöhykettä
Päätoiminnot	Induktiokeitto, turvakatkaisu, lapsilukko, jäännöslämmön merkkivalo
Asennus	Upotettu työtasoon, lämmönkestävä (≥90°C) ja kestää 60 kg
Ilmanvaihto vaaditaan	Vähimmäisetäisyys 20 mm takana, aukko kaapin yläosassa
Etäisyys liesituulettimeen	Noudata liesituulettimen asennusohjeita
Etäisyys elektronisiin implantaatteihin	Vähintään 10 cm (pysyvät magneetit)
Asennus laatikon yläpuolelle	65 mm etäisyys työtason ja laatikon välillä
Asennus uunin yläpuolelle	30 mm etäisyys työtason ja uunin etuosan välillä, 5 mm uunin ja keittotason välillä
Hoito ja puhdistus	Puhdista käytön jälkeen pehmeällä liinalla ja keraamisen keittotason puhdistusaineella
Turvallisuus	Katkaise virta ennen toimenpiteitä, asennus valtuutetun asiantuntijan toimesta
Varaosat	Saatavana Neffin huoltopalvelusta
Korjattavuus	Toimenpiteet vain valtuutetun teknikon toimesta
Takuu	Takuu raukeaa virheellisen asennuksen tai avaamisen yhteydessä

Usein kysytyt kysymykset - T36CA50X1U NEFF

Kuinka asentaa Neff T36CA50X1U -induktiotaso?

Asennus on tehtävä valtuutetun asiantuntijan toimesta. Noudata turvallisuusohjeita: katkaise sähkönsyöttö ennen toimenpiteitä, käytä lämmönkestävää työtasoa (≥90°C) ja kestää 60 kg. Leikkaa aukko piirustuksen mukaan ja varmista riittävä ilmanvaihto.

Mikä vähimmäisetäisyys on pidettävä liesituulettimeen?

Etäisyyden liesituulettimen ja keittotason välillä on oltava vähintään liesituulettimen asennusohjeissa ilmoitettu. Noudata aina tätä etäisyyttä optimaalisen turvallisuuden varmistamiseksi.

Mitä tehdä, jos näytössä on 4408 tai vikamerkki?

Näyttö 4408 tarkoittaa väärää sähköliitäntää. Irrota laite välittömästi ja tarkista virtajohdon kytkentä kytkentäkaavion mukaan (Kuva 9). Ota yhteyttä valtuutettuun sähköasentajaan.

Voinko asentaa keittotason toisen merkin uunin päälle?

Kyllä, mutta sinun on käytettävä puista höyrylevyä (katso Kuva 10) oikean ilmanvaihdon varmistamiseksi. Katso myös uunin asennusohjeita.

Kuinka puhdistaa keraaminen keittotaso?

Käytä pehmeää liinaa ja erityistä keraamisen keittotason puhdistusainetta. Puhdista jokaisen käytön jälkeen palaneiden jäämien estämiseksi. Älä koskaan käytä hankaavaa sientä.

Mitä turvatoimia henkilöiden, joilla on elektroninen implantaatti, tulisi noudattaa?

Laite sisältää pysyviä magneetteja. Pidä vähintään 10 cm etäisyys implantaatin ja laitteen välillä häiriöiden välttämiseksi.

Mikä on tämän laitteen sähköinen suojausluokka?

Se on suojausluokan 1 laite. Se on liitettävä pistorasiaan, jossa on suojajohdin (maa). Asennuksen on noudatettava paikallisia normeja.

Voinko käyttää laitetta veneessä tai ajoneuvossa?

Ei, käyttö veneessä tai ajoneuvossa on kielletty turvallisuussyistä. Laite on suunniteltu kiinteään asennukseen kotikeittiössä.

Kuinka varmistaa riittävä ilmanvaihto keittotason alla?

Noudata vähintään 20 mm etäisyyttä kaapin takaosassa. Tee aukko taakse yläosaan (Kuva 3). Jos takaosan etäisyys on pienempi, tee aukko pohjaan (Kuva 4). Älä sulje alaosaa ilmatiiviisti.

Mitä tehdä, jos haluan purkaa laitteen?

Katkaise ensin sähkönsyöttö. Älä koskaan käytä työkaluja vivuna, koska voit vahingoittaa laitetta. Työnnä keittotasoa alhaalta ylös irrottaaksesi sen.

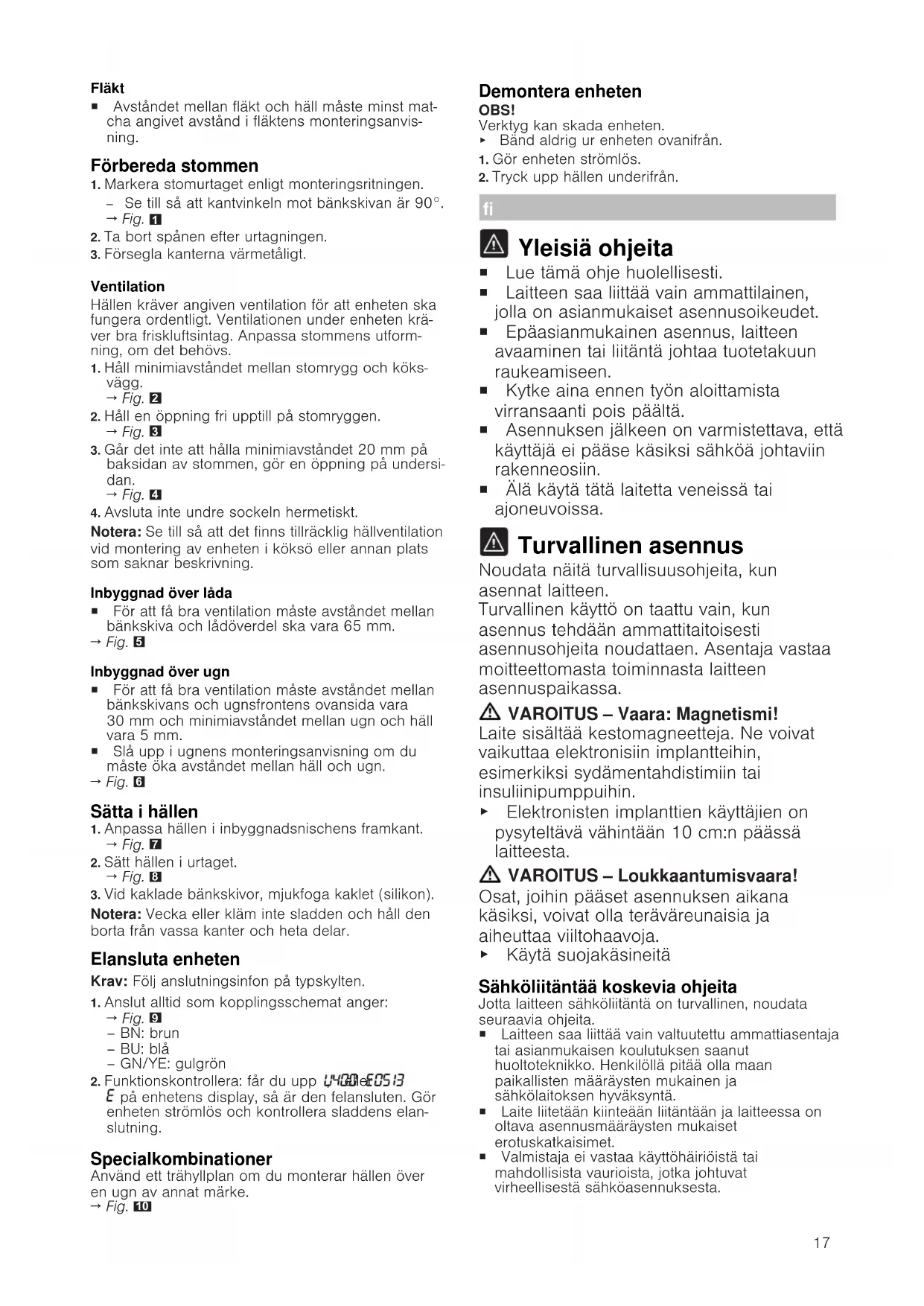

KÄYTTÖOHJE T36CA50X1U NEFF

■ Lue tämä ohje huolellisesti.
■ Laitteen saa liittää vain ammattilainen, jolla on asianmukaiset asennusoikeudet.
- Epäasianmukainen asennus, laitteen avaaminen tai liitäntä johtaa tuotetakuun raukeamiseen.
■ Kytke aina ennen työn aloittamista virransaanti pois päältä.
- Asennuksen jälkeen on varmistettava, että käyttäjä ei pääse käsiksi sähköä johtaviin rakenneosiin.
- Älä käytä tätä laitetta veneissä tai ajoneuvoissa.

Turvallinen asennus

Noudata näitä turvallisuusohjeita, kun asennat laitteen.

Turvallinen käyttö on taattu vain, kun asennus tehdään ammattitaitoisesti asennusohjeita noudattaen. Asentaja vastaa moitteettomasta toiminnasta laitteen asennuspaikassa.

⚠️ VAROITUS – Vaara: Magnetismi!

Laite sisältää kestomagneetteja. Ne voivat vaikuttaa elektronisiin implantteihin, esimerkiksi sydämentahdistimiin tai insuliinipumppuihin.

- Elektronisten implantien käyttäjien on pysyteltävä vähintään 10 cm:n päässä laitteesta.

⚠️ VAROITUS – Loukkaantumisvaara!

Osat, joihin pääset asennuksen aikana käsiksi, voivat olla teräväreunaisia ja aiheuttaa viiltohaavoja.

Käytä suojakäsineitä

Sähköliitäntää koskevia ohjeita

Jotta laitteen sähköliitäntä on turvallinen, noudata seuraavia ohjeita.

• Laitteen saa liittää vain valtuutettu ammattiasentaja tai asianmukaisen koulutuksen saanut huoltoteknikko. Henkilöllä pitää olla maan paikallisten määräysten mukainen ja sähkölaitoksen hyväksyntä.
• Laite liitetään kiinteään liitäntään ja laitteessa on oltava asennusmääräysten mukaiset erotuskatkaisimet.
• Valmistaja ei vastaa käyttöhäiriöistä tai mahdollisista vaurioista, jotka johtuvat virheellisestä sähköasennuksesta.

Liitäntätyyppi

■ Laitteen suojaluokka on 1. Laitteen käyttö on siten sallittu vain maadoitusliitännän kanssa.

Kalusteita koskevia huomautuksia

■ Voit asentaa induktiokeittotason vain vetolaatikon tai puhallintuuletuksella varustetun uunin yläpuolelle. Älä asenna keittotason alapuolelle jääkaappia, astianpesukonetta, tuulettamatonta uunia tai pyykinpesukonetta.

■ Varmista, että kaluste kestää kuumuutta vähintään 90 °C saakka.

Työtaso

Noudata työtason valmistajan suosituksia.

■ Tasainen, vaakatasossa oleva, vakaa.
■ Työtason, johon laite asennetaan, pitää kestää n. 60 kg:n kuormitus.
- Käytä ohuiden työtasojen kohdalla kuumuutta ja kosteutta kestävää vahvikemateriaalia.
■ Tarkasta keittotason pinnan tasaisuus vasta, kun se on asennettu paikalleen.

Liesituuletin

■ Liesituulettimen ja keittotason välisen etäisyyden pitää olla vähintään liesituulettimen asennusohjeessa annetun etäisyyden mukainen.

Kalusteiden esivalmistelu

1. Piirrä kalusteaukko asennuspiirroksen mukaan.

- Varmista, että leikkuupinnan kulma työtasoon nähden on 90°. → Kuva 1

1. Poista lastut aukon tekemisen jälkeen.
2. Käsittele leikkuupinnat kuumuutta kestäviksi.

Tuuletus

Jotta laitteen oikea toiminta voidaan taata, keittotasossa on oltava asianmukainen ilmankierto. Ilmankiertoa varten tarvitaan laitteen alaosassa riittävä raittiin ilman tulo. Mukauta sen tähden kalusteet tarvittaessa tähän tarkoitukseen.

1. Noudata minimietäisyyttä kalusteen takasivun ja keittiön seinän välissä. → Kuva 2
2. Pidä aukko vapaana ylhäällä kalusteen takasivulla. → Kuva 3
3. Jos kalusteen takasivun minimietäisyys 20 mm ei toteudu, tee alapuolelle aukko. → Kuva 4
4. Älä sulje alasokkelia ilmatiiviiksi.

Huomautus: Jos asennat laitteen keittiösaarekkeeseen tai muuhun paikkaan, jota tässä ei ole kuvattu, varmista keittotason asianmukainen tuuletus.

Asennus vetolaatikon yläpuolelle

• Hyvän tuuletuksen varmistamiseksi pitää työtason yläpinnan ja laatikon yläosan välisen etäisyyden pitää olla 65 mm.
  → Kuva 5

Asennus uunin yläpuolelle

• Hyvän tuuletuksen varmistamiseksi pitää työtason yläosan ja uunin etulevyn pinnan välisen etäisyyden olla 30 mm ja uunin ja keittotason vähimmäisetäisyyden 5 mm.
• Katso ohjeet uunin asennusohjeesta, jos keittotason ja uunin välistä etäisyyttä on suurennettava.
  → Kuva 6

Keittotason asennus

1. Sovita keittotaso asennustilan etuosaan. → Kuva 7
2. Aseta keittotaso aukkoon.

→ Kuva 8

1. Jos työtaso on kaakeloitu, tiivistä kaakelisaumat silikonilla.

Huomautus: Älä taita liitäntäjohtoa tai jätä sitä puristuksiin äläkä vie sitä terävien kulmien ja kuumien osien lähelle.

Laitteen liittäminen

Vaatimus: Ota tyyppikilvessä olevat liitäntätiedot huomioon.

1. Liitä vain liitäntäkaavion mukaan:

→ Kuva 9
- BN: ruskea
- BU: sininen

GN/YE: keltainen ja vihreä

1. Tarkasta käyttövalmius: jos laitteen näyttöön ilmestyy U408i EOSietta €i ole liitetty oikein. Irrota laite sähköverkosta ja tarkasta virtajohdon liitäntä sähköverkkoon.

Erityiset yhdistelmät

Jos asennat keittotason toista merkkiä olevan uunin yläpuolelle, käytä puista välipohjaa.

→ Kuva 10

Laitteen irrotus

HUOMIO!

Työkalut voivat vaurioittaa laitetta.

- Älä nosta laitetta ylhäältä päin pois paikaltaan.

1. Irrota laite sähköverkosta.
2. Paina keittotaso alhaalta päin pois paikaltaan.
