Tipo di prodotto	Piano cottura a induzione
Marca	Neff
Modello	T36CA50X1U
Alimentazione elettrica	230 V / 400 V, 50 Hz (vedere targhetta)
Classe di protezione	1 (richiede conduttore di protezione)
Numero di fuochi	4 zone a induzione
Funzioni principali	Cottura a induzione, arresto di sicurezza, blocco bambini, indicazione di calore residuo
Installazione	Incastrata in un piano di lavoro, resistente al calore (≥90°C) e che supporta 60 kg
Ventilazione richiesta	Distanza minima di 20 mm sul retro, apertura nella parte superiore del mobile
Distanza con una cappa	Rispettare le istruzioni di montaggio della cappa
Distanza con impianti elettronici	Minimo 10 cm (magneti permanenti)
Montaggio sopra un cassetto	Distanza di 65 mm tra piano di lavoro e cassetto
Montaggio sopra un forno	Distanza di 30 mm tra piano di lavoro e frontale del forno, 5 mm tra forno e piano
Manutenzione e pulizia	Pulire dopo l'uso con un panno morbido e un prodotto per vetroceramica
Sicurezza	Tagliare l'alimentazione prima dell'intervento, installazione da parte di uno specialista autorizzato
Ricambi	Disponibili presso il servizio post-vendita Neff
Riparabilità	Intervento riservato a un tecnico autorizzato
Garanzia	Garanzia annullata in caso di installazione o apertura non corretta

Domande frequenti - T36CA50X1U NEFF

Come installare il piano cottura Neff T36CA50X1U?

L'installazione deve essere eseguita da uno specialista autorizzato. Rispettare le istruzioni di sicurezza: tagliare l'alimentazione elettrica prima di qualsiasi intervento, utilizzare un piano di lavoro resistente al calore (≥90°C) e che supporti 60 kg. Ritagliare il vano secondo lo schizzo e garantire una ventilazione adeguata.

Quale distanza minima rispettare con una cappa?

La distanza tra la cappa e il piano cottura deve essere almeno uguale a quella indicata nelle istruzioni di montaggio della cappa. Rispettare sempre questa distanza per una sicurezza ottimale.

Cosa fare se il display mostra 4408 o un simbolo di guasto?

Il display 4408 indica un collegamento elettrico errato. Scollegare immediatamente l'apparecchio e verificare il cablaggio secondo lo schema di collegamento (Fig. 9). Chiamare un elettricista autorizzato.

Posso installare il piano cottura sopra un forno di un'altra marca?

Sì, ma è necessario utilizzare un piatto vapore in legno (vedere Fig. 10) per garantire una corretta ventilazione. Consultare anche le istruzioni di montaggio del forno.

Come pulire la vetroceramica?

Utilizzare un panno morbido e un detergente speciale per vetroceramica. Pulire dopo ogni utilizzo per evitare residui bruciati. Non usare mai spugne abrasive.

Quali sono le precauzioni di sicurezza per le persone con un impianto elettronico?

L'apparecchio contiene magneti permanenti. Mantenere una distanza di almeno 10 cm tra l'impianto e l'apparecchio per evitare interferenze.

Qual è la classe di protezione elettrica di questo apparecchio?

È un apparecchio di classe di protezione 1. Deve essere collegato a una presa con conduttore di protezione (terra). L'installazione deve rispettare le norme locali.

Posso utilizzare l'apparecchio su una barca o in un veicolo?

No, l'uso su una barca o in un veicolo è vietato per motivi di sicurezza. L'apparecchio è progettato per installazione fissa in una cucina domestica.

Come garantire una ventilazione sufficiente sotto il piano?

Rispettare una distanza minima di 20 mm sul retro del mobile. Creare un'apertura nella parte superiore posteriore (Fig. 3). Se la distanza posteriore è inferiore, prevedere un'apertura sul fondo (Fig. 4). Non chiudere ermeticamente il basamento inferiore.

Cosa fare se si desidera smontare l'apparecchio?

Scollegare prima l'alimentazione elettrica. Non fare mai leva con strumenti, perché si rischia di danneggiare l'apparecchio. Spingere il piano cottura dal basso per rimuoverlo.

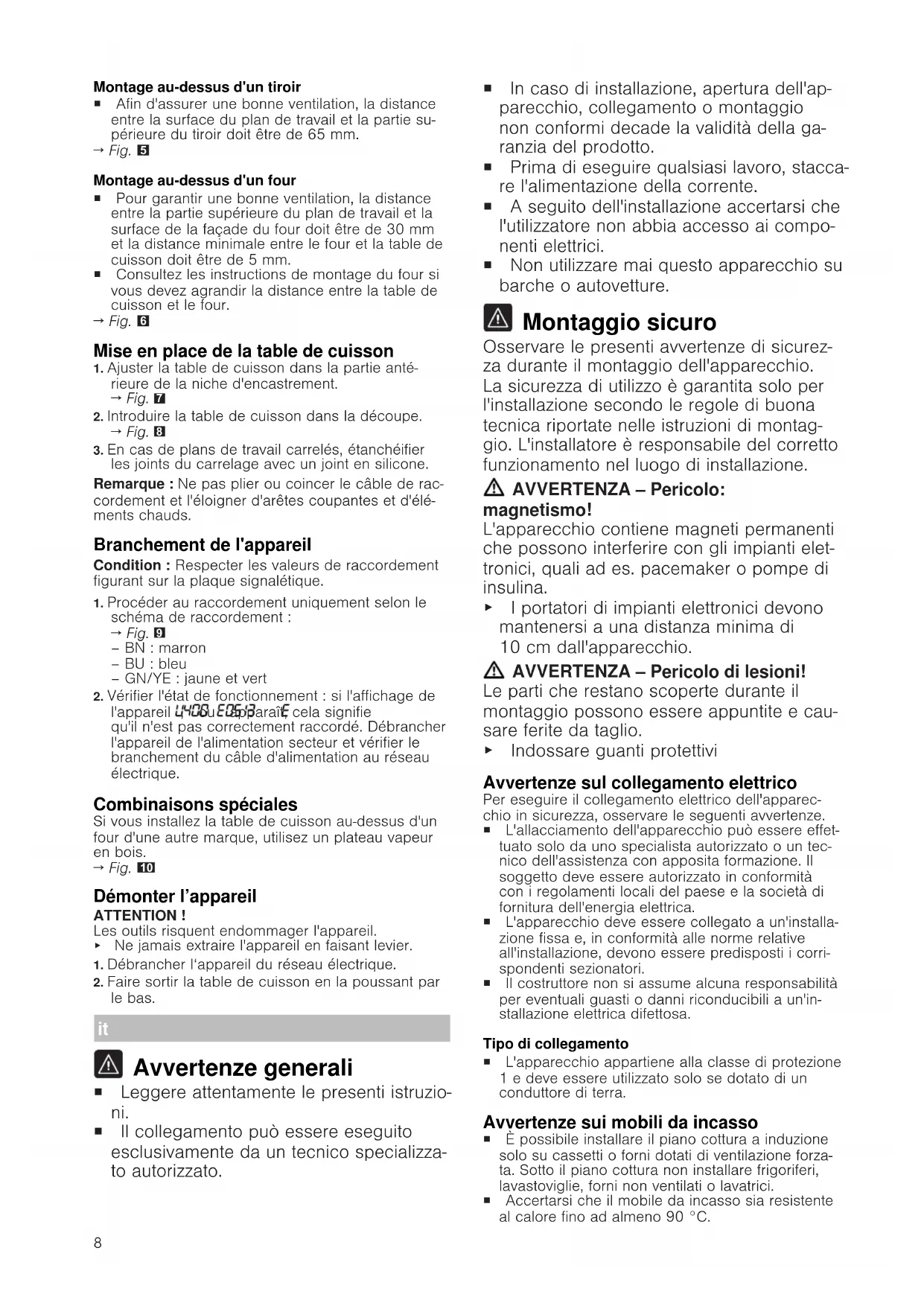

MANUALE UTENTE T36CA50X1U NEFF

■ Leggere attentamente le presenti istruzioni.

Il collegamento può essere eseguito esclusivamente da un tecnico specializzato autorizzato.

• In caso di installazione, apertura dell'apparecchio, collegamento o montaggio non conformi decade la validità della garanzia del prodotto.
  ■ Prima di eseguire qualsiasi lavoro, staccare l'alimentazione della corrente.
• A seguito dell'installazione accertarsi che l'utilizzatore non abbia accesso ai componenti elettrici.
  ■ Non utilizzare mai questo apparecchio su barche o autovetture.

Montaggio sicuro

Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tecnica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto funzionamento nel luogo di installazione.

AVVERTENZA – Pericolo:

magnetismo!

L'apparecchio contiene magneti permanenti che possono interferire con gli impianti elettronici, quali ad es. pacemaker o pompe di insulina.

I portatori di impianti elettronici devono mantenersi a una distanza minima di 10 cm dall'apparecchio.

AVVERTENZA – Pericolo di lesioni!

Le parti che restano scoperte durante il montaggio possono essere appuntite e causare ferite da taglio.

▶ Indossare guanti protettivi

Avvertenze sul collegamento elettrico

Per eseguire il collegamento elettrico dell'apparec- chio in sicurezza, osservare le seguenti avvertenze.

L'allacciamento dell'apparecchio può essere effettuato solo da uno specialista autorizzato o un tecnico dell'assistenza con apposita formazione. Il soggetto deve essere autorizzato in conformità con i regolamenti locali del paese e la società di fornitura dell'energia elettrica.
- L'apparecchio deve essere collegato a un'installazione fissa e, in conformità alle norme relative all'installazione, devono essere predisposti i corrispondenti sezionatori.
Il costruttore non si assume alcuna responsabilità per eventuali guasti o danni riconducibili a un'installazione elettrica difettosa.

Tipo di collegamento

■ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un conduttore di terra.

Avvertenze sui mobili da incasso

• È possibile installare il piano cottura a induzione solo su cassetti o forni dotati di ventilazione forzata. Sotto il piano cottura non installare frigoriferi, lavastoviglie, forni non ventilati o lavatrici.
• Accertarsi che il mobile da incasso sia resistente al calore fino ad almeno 90 °C.

Piano di lavoro

Seguire le raccomandazioni del produttore del piano di lavoro.

■ Stabile, in piano e orizzontale.
Il piano di lavoro all'interno del quale si incassa l'apparecchio deve essere in grado di sostenere carichi di ca. 60 kg.
In caso di piani di lavoro sottili, utilizzare un materiale di rinforzo resistente al calore e all'umidità.
- Controllare la planarità del piano di cottura solo dopo che è stato incassato.

Cappa aspirante

- La distanza tra la cappa di aspirazione e il piano cottura deve corrispondere almeno alla distanza indicata per la cappa di aspirazione nelle istruzioni per il montaggio.

Preparazione del mobile da incasso

1. Contrassegnare l'apertura del mobile secondo il disegno di montaggio.

2. Accertarsi che l'angolo della superficie di taglio rispetto al piano di lavoro sia di 90°.
   → Fig. 1

3. Rimuovere i trucioli dopo i lavori di taglio.

4. Sigillare le superfici di taglio in modo refrattario.

Aerazione

Per garantire la corretta funzione dell'apparecchio, il piano cottura deve essere adeguatamente aerato. Il sistema di aerazione nella parte inferiore dell'apparecchio necessita di un sufficiente apporto di aria pulita. Pertanto, in caso di necessità, adattare i mobili a questo scopo.

1. Mantenere una distanza minima tra la parte posteriore del mobile e la parete della cucina.
   → Fig. 2

2. Tenere libera un'apertura in alto sul retro del mobile.

→ Fig. 3

1. Se non è presente la distanza minima di 20 mm sul retro del mobile, predisporre un'apertura nella parte inferiore.

→ Fig. 4

1. Non chiudere ermeticamente lo zoccolo inferiore.

Nota: Se si monta l'apparecchio in una cucina a iso- la o in un'altra collocazione non descritta in questo manuale, provvedere a un'aerazione adeguata del piano cottura.

Installazione sopra il cassetto

■ Per garantire un sistema di aerazione ottimale, la distanza tra la superficie del piano di lavoro e la parte superiore del cassetto deve essere di 65 mm.

→ Fig. 5

Montaggio sopra il forno

- Per garantire un sistema di aerazione ottimale, la distanza tra la parte superiore del piano di lavoro e la superficie della parte anteriore del forno deve essere di 30 mm, e la distanza minima tra il forno e il piano cottura deve essere di 5 mm.

■ Nelle istruzioni per il montaggio del forno controllare se la distanza tra piano cottura e forno deve essere aumentata.

→ Fig. 6

Inserimento del piano cottura

1. Adattare il piano cottura nella parte anteriore della nicchia d'incasso.

→ Fig. 7

1. Inserire il piano cottura nell'apertura.

→ Fig. 8

1. In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediante gomma siliconica.

Nota: Non piegare o schiacciare il cavo di collegamento e tenerlo lontano da bordi taglienti e parti calde.

Allacciamento dell'apparecchio

Requisito: Osservare i dati di collegamento riportati sulla targhetta.

1. Effettuare l'allacciamento esclusivamente in conformità al relativo schema:

→ Fig. 9

- BN: marrone

- BU: blu

- GN/YE: giallo e verde

1. Verificare lo stato operativo: se sul display dell'apparecchio compare 4400, 60513, 60513, 60513 non è collegato correttamente. Staccare l'apparecchio dall'alimentazione elettrica e verificare l'allacciamento del cavo elettrico alla rete.

Combinazioni speciali

Se il piano cottura viene montato su un forno di un'altra marca, utilizzare un ripiano intermedio in legno.

→ Fig. 10

Smontaggio dell'apparecchio ATTENZIONE!

Gli utensili possono danneggiare l'apparecchio.

- Non sollevare mai l'apparecchio tirandolo dall'alto.

1. Staccare l'apparecchio dalla rete elettrica.

2. Estrarre il piano cottura spingendolo dal basso.

3. Staccare l'apparecchio dalla rete elettrica.

4. Estrarre il piano cottura spingendolo dal basso.
