Produkttyp	Induktionskochfeld
Marke	Neff
Modell	T36CA50X1U
Stromversorgung	230 V / 400 V, 50 Hz (siehe Typenschild)
Schutzklasse	1 (benötigt Schutzleiter)
Anzahl der Kochzonen	4 Induktionskochzonen
Hauptfunktionen	Induktionskochen, Sicherheitsabschaltung, Kindersicherung, Restwärmeanzeige
Installation	Einbau in eine Arbeitsplatte, hitzebeständig (≥90°C) und tragfähig bis 60 kg
Erforderliche Belüftung	Mindestabstand 20 mm nach hinten, Öffnung oben im Schrank
Abstand zur Dunstabzugshaube	Montageanleitung der Haube beachten
Abstand zu elektronischen Implantaten	Mindestens 10 cm (Dauermagneten)
Montage über einer Schublade	Abstand von 65 mm zwischen Arbeitsplatte und Schublade
Montage über einem Backofen	Abstand von 30 mm zwischen Arbeitsplatte und Backofenfassade, 5 mm zwischen Backofen und Kochfeld
Pflege und Reinigung	Nach Gebrauch mit einem weichen Tuch und einem Reinigungsmittel für Glaskeramik reinigen
Sicherheit	Vor dem Eingriff Stromversorgung unterbrechen, Installation durch einen autorisierten Fachmann
Ersatzteile	Erhältlich beim Neff-Kundendienst
Reparierbarkeit	Eingriff nur durch autorisierten Techniker
Garantie	Garantie erlischt bei unsachgemäßer Installation oder Öffnung

Häufig gestellte Fragen - T36CA50X1U NEFF

Wie installiere ich das Neff T36CA50X1U Induktionskochfeld?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitshinweise: Unterbrechen Sie vor jedem Eingriff die Stromversorgung, verwenden Sie eine hitzebeständige Arbeitsplatte (≥90°C) mit einer Tragfähigkeit von 60 kg. Schneiden Sie die Ausschnittöffnung gemäß der Skizze aus und sorgen Sie für ausreichende Belüftung.

Welcher Mindestabstand zur Dunstabzugshaube muss eingehalten werden?

Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem in der Montageanleitung der Haube angegebenen Wert entsprechen. Halten Sie diesen Abstand stets ein, um eine optimale Sicherheit zu gewährleisten.

Was tun, wenn das Display 4408 oder ein Fehlersymbol anzeigt?

Die Anzeige 4408 weist auf einen falschen elektrischen Anschluss hin. Trennen Sie das Gerät sofort vom Netz und überprüfen Sie den Anschluss des Netzkabels gemäß dem Anschlussschema (Abb. 9). Ziehen Sie einen autorisierten Elektriker hinzu.

Kann ich das Kochfeld über einem Backofen einer anderen Marke installieren?

Ja, aber Sie müssen eine Dampfplatte aus Holz verwenden (siehe Abb. 10), um eine ordnungsgemäße Belüftung zu gewährleisten. Beachten Sie auch die Montageanleitung des Backofens.

Wie reinige ich die Glaskeramik?

Verwenden Sie ein weiches Tuch und ein spezielles Reinigungsmittel für Glaskeramik. Reinigen Sie nach jedem Gebrauch, um eingebrannte Rückstände zu vermeiden. Verwenden Sie niemals Scheuerschwämme.

Welche Sicherheitsvorkehrungen gelten für Personen mit elektronischem Implantat?

Das Gerät enthält Dauermagneten. Halten Sie einen Mindestabstand von 10 cm zwischen dem Implantat und dem Gerät ein, um Störungen zu vermeiden.

Welche elektrische Schutzklasse hat dieses Gerät?

Es handelt sich um ein Gerät der Schutzklasse 1. Es muss an eine Steckdose mit Schutzleiter (Erde) angeschlossen werden. Die Installation muss den örtlichen Vorschriften entsprechen.

Kann ich das Gerät in einem Boot oder Fahrzeug verwenden?

Nein, die Verwendung in einem Boot oder Fahrzeug ist aus Sicherheitsgründen verboten. Das Gerät ist für den festen Einbau in einer Haushaltsküche vorgesehen.

Wie sorge ich für ausreichende Belüftung unter dem Kochfeld?

Halten Sie einen Mindestabstand von 20 mm zur Rückseite des Schranks ein. Schaffen Sie eine Öffnung oben hinten (Abb. 3). Wenn der hintere Abstand geringer ist, sehen Sie eine Öffnung im Boden vor (Abb. 4). Verschließen Sie den unteren Sockel nicht luftdicht.

Was tun, wenn ich das Gerät ausbauen möchte?

Trennen Sie zuerst die Stromversorgung. Hebeln Sie niemals mit Werkzeugen, da Sie das Gerät beschädigen könnten. Drücken Sie das Kochfeld von unten, um es herauszunehmen.

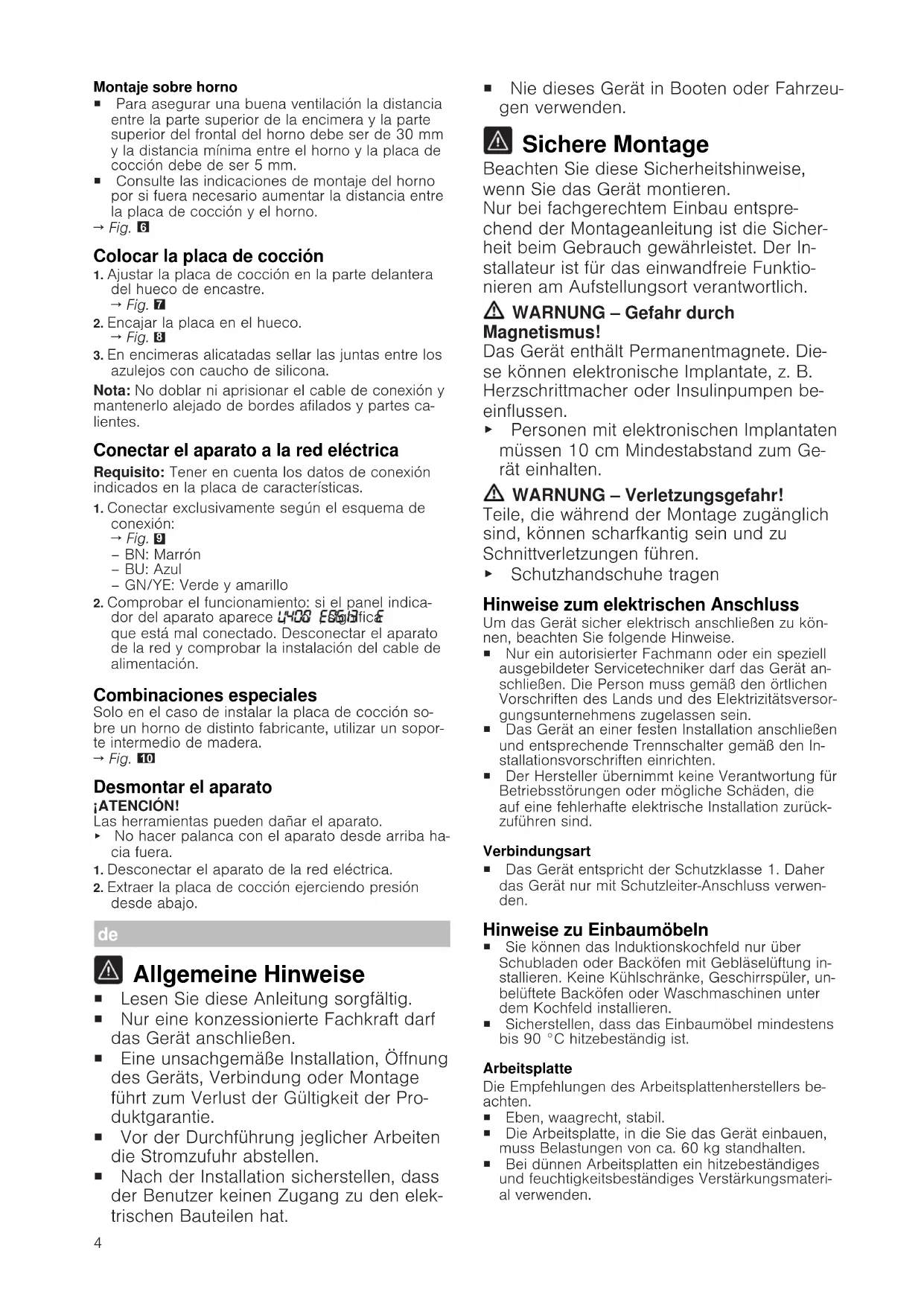

BEDIENUNGSANLEITUNG T36CA50X1U NEFF

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
- Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.

■ Nie dieses Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch gnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
• Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
  ■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Hinweise zu Einbaumöbeln

■ Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
■ Sicherstellen, dass das Einbaumöbel mindestens bis 90 °C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

■ Eben, waagrecht, stabil.
■ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

■ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

■ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

- Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt. → Abb.

1. Nach den Ausschnittarbeiten die Späne entfernen..
2. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten. → Abb. 2
2. Eine Öffnung oben an der Rückseite des Möbels freihalten. → Abb. 3
3. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen. → Abb. 4
4. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

■ Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65 mm betragen.
→ Abb. 5

Einbau über Backofen

■ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.
→ Abb. 6

Kochfeld einsetzen

1. Das Kochfeld im vorderen Teil der Einbaunische anpassen. → Abb. 7
2. Das Kochfeld in den Ausschnitt einsetzen. → Abb. 8
3. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.
   Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→ Abb. 9
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün

1. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 4400-60513, anderscheinf, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→ Abb. 10

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

▶ Nie das Gerät von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.
2. Das Kochfeld von unten herausdrücken.
