KÄYTTÖOHJE IAN 271104 POWERFIX

Käytlo- ja turvallisuusohjeet

SE

DIGItalsKjutMatt

Tekniset tiedot .Sivu 15

Turvallisuusohjeet. Sivu 16

Paristojen turvaohje .Sivu 16

Ennen käyttoönottoa

Pariston vaihto/asetus .Sivu 17

Tyontomitan valmistelu . 18

Käytöönto

Työntömitan käytö Sivu 18

Kaytfoesimerkkeja . Sivu 19

Virheiden korjaus. 20

Huolto ja puhdistus Sivu 20

Jatehuolto Sivu 21

Takuu Sivu 21

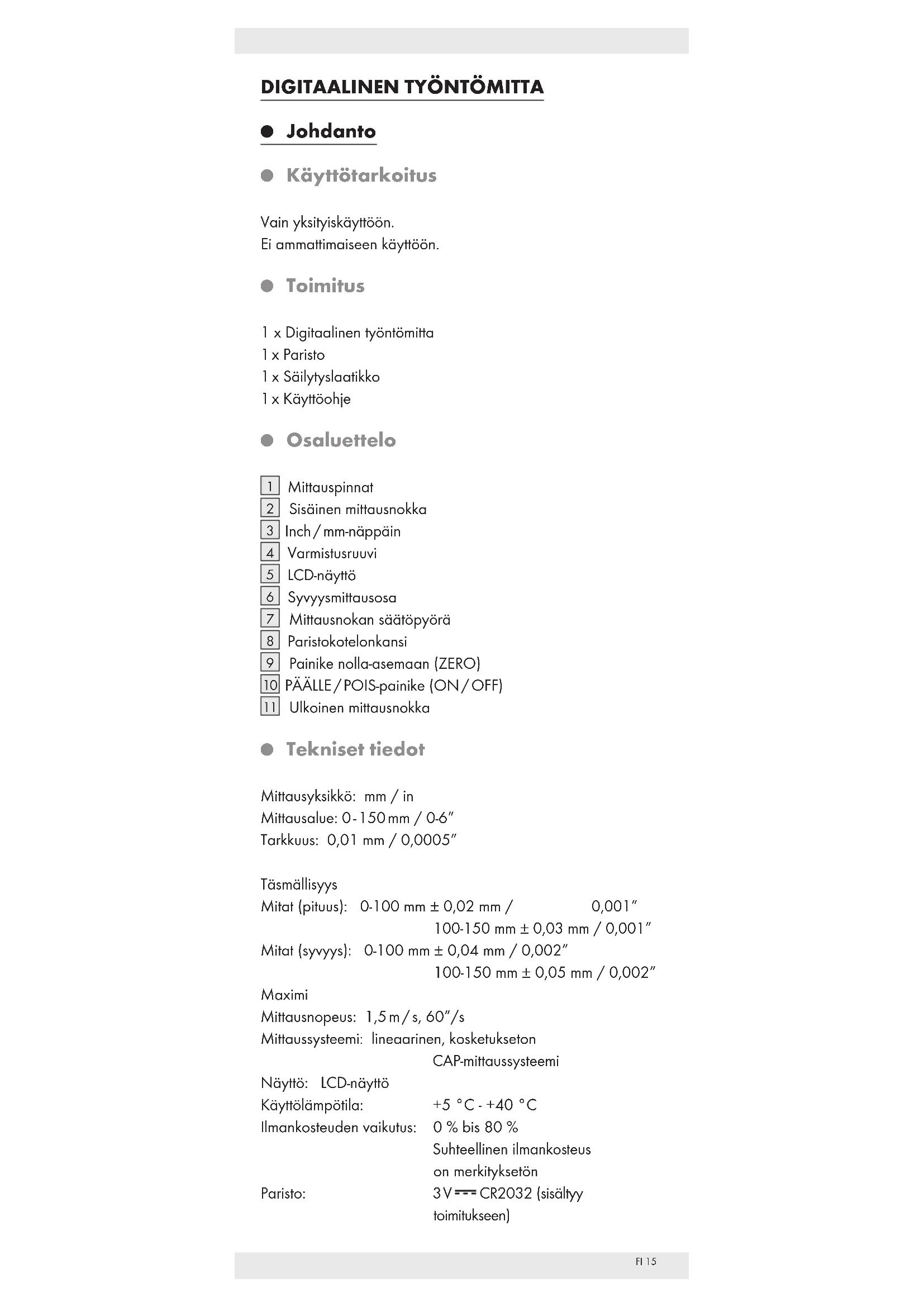

DIGITAALINEN TYÖNTÖMITTA

Johdanto

Käytötarkoitus

Vain yksityskayttoen.

Ei ammatimaiseen kaytloon.

Toimitus

1 x Digitaalinen tyontomitta
1xParisto
1xSailytslaatikko
1xKaytioohje

Osaluetteo

1 Mittauspinnat
Sisäinen mittausnokka
3Inch/mm-nappain
4Varmistusruuvi
5 LCD-naytto
6 Syvyysmittausosa
7 Mittausnokan saatopyorä
8 Paristokotelonkansi
9 Painike nolla-asemaan (ZERO)
10 PÄÄLLE/POIS-painike (ON/OFF)
11 Ulkoinen mittausnokka

Tekniset tiedot

Mittausyksikkö: mm / in

Mittausalue: 0-150 mm / 0-6"

Tarkkuus: 0,01 mm / 0,0005"

Tösmällisyyss

Mitat (pituus): 0-100 mm ± 0,02 mm / 0,001"

$$ 1 0 0 - 1 5 0 \mathrm {m m} \pm 0, 0 3 \mathrm {m m} / 0, 0 0 1 ^ {\prime \prime} $$

Mitat (syvyys): 0-100 mm ± 0,04 mm / 0,002"

$$ 1 0 0 - 1 5 0 \mathrm {m m} \pm 0, 0 5 \mathrm {m m} / 0, 0 0 2 ^ {\prime \prime} $$

Maximi

Mittausnopeus: 1,5m / s,60^ / s

Mittaussystemi: linearinen, kosketukseton

CAP-mittaussysteme

Näyto: LCD-näyto

Koytollampotila: +5^ + 40^

llmankosteudenvaikutus: 0 % bis 80 %

Suhteillinen ilmankosteus

on merkityksetön

Paristo: 3V=CR2032 (sisalyy

toimitukseen)

Turvallisuusohjeet

LUE KAYTTOOHJEET ENNEN
ENSIMMAISTA KAYTTOAI SAILYTA
KAYTTOOHJEET HUOLELLISESTI!

VAROITUS!

LOUKKAANTUMISVAARA!

LASTEN KASIIN! TÁMÁ EÍOLE LEIKKKIKALU! Lapsed

LAPSILLE HENGEN-JA

saa kayttta tuotetta ilman n valvontaa.
LOUKKAANTUMISVAARA! Alä jata
lapsia koskaan pakkausmaterialialin lahettyville ilman valvontaa!
Pakkausmaterialerikitsee tukehtumisvaaraa! Lapset aliarvioivat usein vaarat. Pidä lapset aina pois tuotteen ulottuvilta.
HENGENVAARA! Lapset voivat niella paristoja, mikä merkitsee hengenvaaraa. Ota yhteys laakärin heti, jos lapsi nielee pariston.
Laitetta voivat käytä 8 vuotta täytäneet lapset ja henkilö, jotka ovat fyysiltä tai psyykkisiltä kyvyiläantai aisteiltaan rajoittuneita tai joilla ei ole kokemusta tai tietoa laitteen käytösta,Jos he käytävät laitettavalvonnan alaisina taiheit on opastetu laitteen turvallisessa käytössa ja he ovat tietoisia laitteeseen liittyvista vaaroista. Lapset eivat saa leikkla laiteella. Lapset eivat saa puhdistaa tai huoltaa laitetta ilman valontaa.
Välta liikaa kuumuutta tai kosseutta, sillä tuote saattaa vahingoittua.
Työntömitassa ei saa vallita liian suuri jannnite. Siru voi muuten vahingoittua.
Pidä tuote kuivana ja puhtaana. Neste voi vahingoittaa tuotteen.

Paristojen turvaohje

VAROITUS!

RAJAHDYSVAARA! Paristoja ei saa koskaan ladata uudelleen!

• Paristoja ei saa oikosulkea.
  Kuumentuminen, palovaara ja rajahdys saattaa olla seurauksena.
  Poista kaytety paristo heti tuotteesta. Vuotovaara!
• Paristoja ei lasten käsiin, niitä ei saa heittä tuleen, ei saa yhdistä toisiinsa eikä purkaa.
  Katso oikea napaisuus: (+ja - )
  Käytä vain suositeltua paristotyyppia.
  Virheellinen käytö saattaa johtaa pariston purkautumiseen. Vuotovaara. Jos laitteen paristo on vuotanut, poista se heti välttäaksesi tuotteen vahinkoitumista!
  Käytäsuojakäsineita! Tyhjät tai vialiset paristot voivat syövytta ihoa. Pidä aina ehdottomasti sopivia suojakäsineita, kun käsittelet paristoja.
  Välta kosketusta ihoon, silmiin, limakalvoihin. Paristohappo on huuhdeltava heti pois runsaalla vedellä ja / tai otettava yhteys laakärin.
  A VAROLTUS Sulje laite POIS paalta, kun asetatat pariston paikoilleen (LCD-nayttto 5pois paalt).
  Kun laitetta ei kaytetä pitempaan aikaan, poista paristo laitteesta.
  Alä koskaan tee oikosulkua napojen valillä.

Ennen käyttoönottoa

Pariston vaihto/asetus

Ohje: Vilkumerkkivalo ilmoittaa tyhjastä paristosta.

Ohje: Pariston vaihossa saattaa LCD-naytossa esiintya 5 hairio.

Ota paristo pois ja aseta se yli 30 sekunnin päasta taas paikoilleen.

Työnnä paristokotelon kansi kiinni (kts. kuva B).
Ota kaytety paristo pois.
Laita uusi paristo paristokoteloon huomioimalla navat: (+ ja -). Plussanapa nakyu ulospain.
Työnnä paristokotelon kansi 8 taas kiinni (kts. kuva B).

Työntömitan valmistelu

Irrota varmuusruuvi niin, 4 etta voit liikuttaa tyontomittaa.
Puhdista mittauspinnat ja tyontomitta kuivalla liinalla. Muutoinmitalla voidaan saada esimerkiki Kostenestasta johtuvia virheellisi tuloksia.
Tarkista, etta kaikki painikkeet, kytkimet ja LCD-naytto 5 toimivat moitteettomasti.

Käytöönotto

Työntömitan käytto

Irrota varmuusruvi 4 kaantamalla vastapäivän.
Vedä ulkoiset mittausnokat 11/sisäiset mittausnokat 2 yhteen.
Kytke LCD-näytö paälle 5 painamalla PÄALLE/POIS-painiketta 10.
Paina inch/mm-nappainta 3 maarataksesi mittausyksikon (inch tai mm), jota haluat kayttta. LCD-naytttoon 5 tulee joko mm" tai inch".
Paina nolla-asentoon (ZERO) niin, 9 etta LCD-nayttto 5 nollacntuu.

Kohteen mittaus ulkoa:

Vedä ulkoiset mittausnokat 11 toisistaan irti: 7 kännä pyörösäätoä vastapäivän ulospain. Aseta nyt ulkoiset mittausnokat 11 mitattavaan kohteseen.
Kännä saätöpyörä myötöpäään sisäänpäin. Työnnä ulkoiset mittanokat niin kauan yhteen, kunnes ne koskettavat mitattavaa kohdetta molemmin puolin. Kun kohdetta mitataan, sihen ei saa kohdistaa liikaa paineta laitteella.

Kohteen mittaus sisälä:

Aseta sisäiset mittanokat 2 sisäpuolelta mitattavaan kohteseen.
Kännä saätöpyörä [7] vastapäivään ulospain. Työnnä sisäiset mittanokat [2] niin pitkälle kunnes ne koskettavat kohteen sisareunoja. Liialinen paine ei saa vahingoittaa mitattavaa kohdetta.

Kohteen syvyyden mittaus:

Ota syvyysmittausosa esiin 6 tyontomitasta.
Laita syvyysmittausosa 6 mitattavaan kohteseen kunnes se kosketta pinta (Esim. reijan sisapuolta).
Vedä tyontömitan runkoa niin kauan alaspain, etta syvyysmittari suntee vastuksen.
Pidä huoli siitä, etta syvyysmittausosa tai mitattava kohde e i vahingoidu 6 lian suuren paineen vuoksi.
LCD-naytto 5 nayttä nyt mitat.
Mittauksen jälkeen ulkoiset 11 sisäiset mittausnokat 7 vedetaan taas yhteen 2 kaantamalla saatopyorä myotapäivän sisänpain.

Kytke LCD-näyttö pois päältä 5 painamalla PÄALLE / POIS-painiketta 10.

Ohje: Noin 5 minuutin jälkeen LCD-näytö menee 5 automaattisesti pois paälta.

Kännà varmistusruuvi 4 kiinn myötapäivään kunnes tunnet vastuksen.

Käytöesimerkkejä

Ohje: Toimi aina tyontomitan kaytiohjeiden mukaan.

Vertailupistokkeen ja reijänvalillä (kts.kuva C):

Mittaa pistokkeen mitat.
Laita mittaustulos muistiin.
Mittaa reiin mitat.

Viitemitan poikkeus (kts. kuva D):

Mittaa vitekohde (tassA).
Jätä mittausnokka 2/11 tähän asentoon ja paina nollaus (ZERO) 9.
Mittaa toinen kohde. LCD-näytö 5 näytäa poikkeaman kohteiden valillä: viite / toinen kohde (A).

Kohteen pohjan paksuuden mittaus (kts. kuva E):

Mittaa ensin kohteen syvyys.
Jatayyyssmittari 6 tahan asentoon ja paina nollaus (ZERO) 9.
Mittaa koko kohteen mitta. LCD-näytö 5 näytäa pohjan paksuuden.

Kahden identtisen reiän välisen etäisyyden mittaus (katso kuva F):

Mittaa ensin toinen samankokoinen reikä.
Jatmaittausnokka 2/11 tahan asentoon ja paina nollaus (ZERO) 9.
Ota sitten kokonaismitat. LCD-näytö 5 näytäa nyt keskivalimatkan.

Metristen ISO-kierteiden/ruuvien ominaistiedot:

Nimellisläpi-mitta: [mm]	Nousu: \( \left\lbrack {\mathrm{{mm}}}^{-1}\right\rbrack \)	Ydinläpimit- ta: [mm]	Porausläpimitta: [mm]
30,52,462,5
40,73,243,3
50,84,134,2
614,925
81,256,656,8
101,58,388,5
121,7510,11	110,2
16213,8414
202,517,29	17,5

- Virheiden korjaus

Laitteessa on herkkiä sahkoosia. Radiolaitteet lahistollä voivat vaikuttaa laitteeseen. Jos nayttöän ilmestyy vikailmoitus, poista kaikki sellaiset laitteet lahistoltä.

Elektrostaattiset lataukset voivat aiheuttaa hairiöitä.

Jos sellaisia hairiöitä esiintyy, ota paristot hetkeksi pois ja laita ne uudelleen paikoilleen.

Virhe Syy Apu
Viisi numeroa hyppää yli sa-maan aikaan sekunnissa.	Paristojännite alle 2,7V.	Vaihda paristo seuraa-malla ohjeita kappaleen „Pariston asetus/ vaihto".
LCD-näytö 5 ei laske enää eteen-päin.	Viallinen kytkentä.	Ota paristo ulos ja laita se 30 sek. päästä takaisin paikoilleen.
LCD-näytö ei toi-mi. 5.	1. LCD-näytö on pois päältä. 2. Paristo ei saa kontaktia tai on väärinpäin. 3. Paristojännite alle 2,1 V.	1. Laita LCD-näytö päälle painamalla PääALLE/ POIS-10 painiketta. 2. Ota paristo pois ja laita se paikoilleen napaisuudet huomi-oimalla ja kappaleen „Pariston asetus/ vaihto“mukaan niin, että kaikki vastukset ovat kosketuksissa. 3. Vaihda paristo kappaleen „Pariston asetus/ vaihto“ mukaan.

Huolto ja puhdistus

Puhdista tyontomitta ennen ja jalkeen kayton kuivalla liinalla; ala koskaan kayta bensiini, liuotinaineita tai puhdistusaineita.
Tyontomittaa ei saa laittaa veteen. Neste voi vahingoittaa tuotteen.
LCD-nayton on oltava aina olla pois paalta, kun tuotetta eikayteta. Se pidenta paristojen kayttokestoa.
Tuote ei sao olla jannitteen kohteena eikä se saa olla sahköisten pistikkeiden lahellä. Muuten tyontomitan siru voit vahingoittua.

Jätehuolto

Pakkaus on ymparistoystavallista materiaalia, joka voidaan kierrattaa paikallissessa kierratyskesukssessa.

Saat lisatietaa kaytetyjen tuotteiden jatehuoltomahdollisuksista kunnan- tai kaupungintoimistosta.

Ala heita kaytetya tuotetta talousjatteisin. Toimi ymparistoystavilisesti toimitamalla se asianmukaiseen jatehuoltoon. Paikallisesta kunnan-tai kaupungintoimistosta saat lisatietao kierratyspisteista ja aukiolojoista.

Vialiset ja käytetyt paristot on toimitettava kierrätykseen direktivin 2006/66/EC mukaisesti. Palauta paristot ja /toi laite tarjolla olevaan keräyslaitokseen.

Paristojen värä havittäminen aiheuttaa ympäristövahinkoja!

Paristoja ei saa havittt talousjatteenä. Ne voivat sisaltaa myrkyllisia raskasmetalleja ja ne kuuluvat ongelmajatekasihtelyyn. Raskasmetallien kemialiset merkit o seuraavat: Cd = kadmium, Hg = elohopea, Pb = lyijy. Toin tast syysta vanhat paristot kunnalliseen kerayspisteeseen.

Takuu

Laite on valmistetu huolellisesti tiukkojen lautudirektiivien mukaan ja tarkistetu huolella ennen toimitusta. Jos tuote on virheellinen, sinulla on ostajana lakisaateiset oikeudet esittaa vaatimuksia tuotteen myjäa kohtaan. Seuraavassa esitetty takuu ei rajoita lakisaateisi aikeuksiasi.

Laitteelle myonnenly takuu on voimassa 3 vuotta ostopaivastä lukien. Takuun voimassaolo alkaa tuotteen ostopaivastä. Sailyta aina alkuperäinen kassakuitti. Se toimii todisteena tehdysta ostoksesta.

Jos kolmen vuoden sisällä tuotteen ostopäivastä alkaen tuotteesta löytyy materiaali-tai valmistusvirhe, korjaamme tuotteen ilmaiseksi tai toimitamme tilalle uuden tuotteen harkintamme mukaan. Takuu raukeaa, jos tuote on vioittunut asiattoman käytön tai huollon vuoksi.

Takuu koskee materiaali- ja valmistusvirheitä. Takuu ei kata tuotteen osia, jotka kuluvat normalaissa käytössä ja siitä syystä pidetään kuluvina osina (esim. paristot) tai vaurioita särkyvissä osissa esim. kytkimessä, akuissa ta lasista valmistetuissa osissa.
