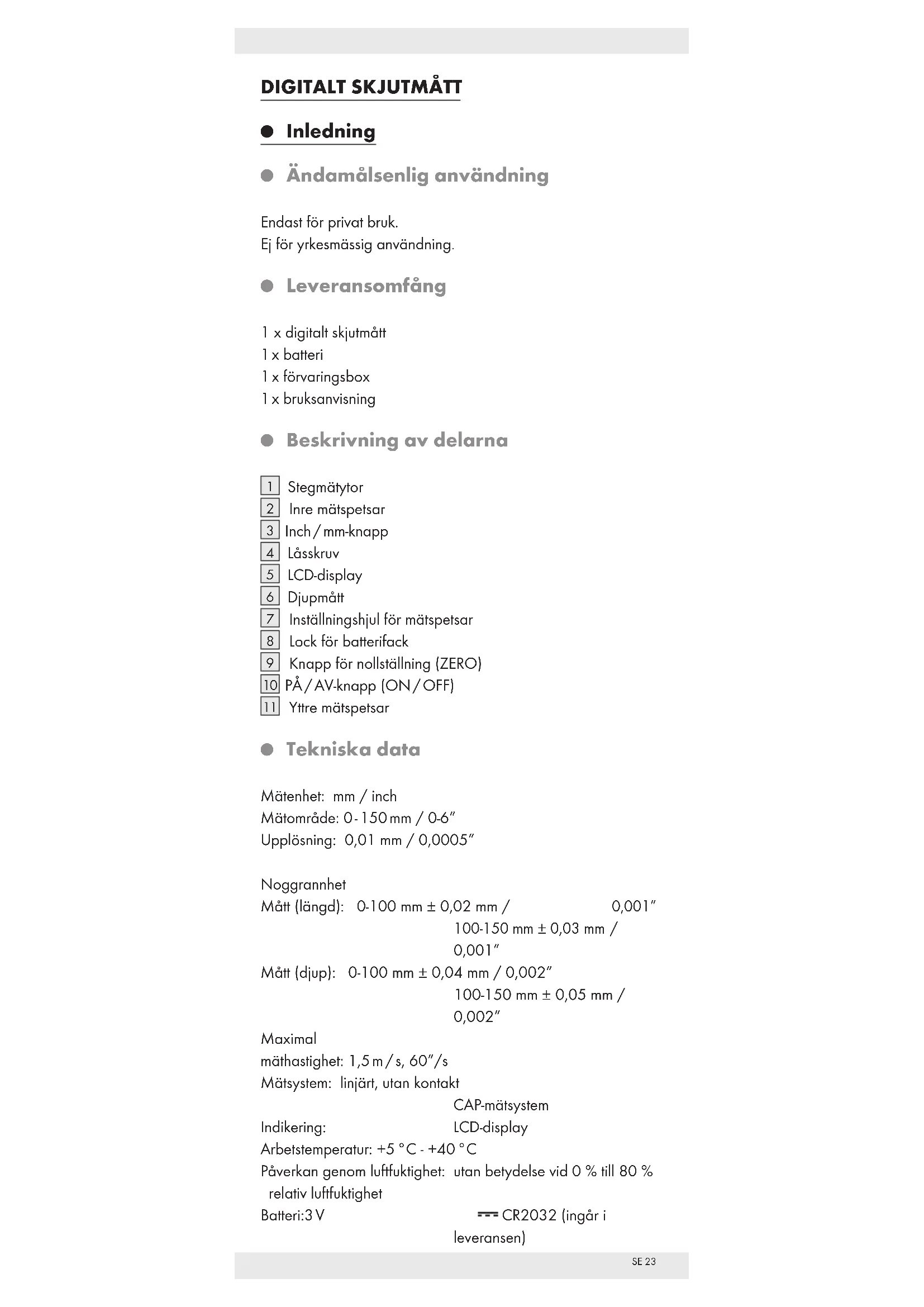

DIGITALT SKJUTMÄTT

Inledning

- Ändamålsenlig användning

- Beskrivning av delarna

1 Stegmätylor
2 Inre matspetsar
3Inch/mm-knapp
4 Lasskruv
5 LCD-display
6 Djupmatt
7 Installningsjul for matspetsar
Lock for batterifack
9 Knapp for nollstalling (ZERO)
10 PÅ/AV-knapp {ON/OFF}
11 Yttre matspetsar

Tekniska data

Matenhet: mm / inch

Mätområde: 0-150 mm / 0-6"

Upplosning: 0,01 mm / 0,0005"

Noggrannhet

Matt (langd): 0-100 mm ± 0,02 mm / 0,001"

$$ 1 0 0 - 1 5 0 \mathrm {m m} \pm 0, 0 3 \mathrm {m m} / $$

$$ 0, 0 0 1 ^ {\prime \prime} $$

Matt{djup}: 0-100 mm ± 0,04 mm / 0,002"

$$ 1 0 0 - 1 5 0 \mathrm {m m} \pm 0, 0 5 \mathrm {m m} / $$

$$ 0, 0 0 2 ^ {\prime \prime} $$

Maximal

mathostighet: 1,5m / s,60^ / s

Matsystem: linjart, utan kontakt

$$ C A P \text {m a t s y s t e m} $$

Indikering:

$$ L C D - d i s p l a y $$

Arbeltemperatur: +5^ + + 40^

Pavkeran genom luftfuktiget: utan betydelse vid 0 % till 80 %

relativluftfuktigkeit

Batteri:3V

$$ = = C R 2 0 3 2 (i n g \text {a r i} $$

$$ \left. \begin{array}{l} \text {l e v e r a n s e n} \end{array} \right} $$

Sakerhetsinformation

LAS BRUKSANVISNINGEN FÖRE

ANVÄNDNING! FÖRVARA

BRUKSANVISNINGEN NOGAI!

WARNING! RISK FÖR PERSONSKADOR!

ALL PRODUKTEN BORTA

FRÁN BARN. DENNA PRODUKT ÄR INGEN

LEKSAK! Denna produit bör ej
anvandas av barn atan uppsikt av vuxen person.

LIVSFARA OCH RISK FOR OLYCKSFALL FÖR SMÄBARN OCH

BARN! Lämna aldrig barn ensamma med forpackningsmaterialietutan uppsikt av vuxen person.

■ Risk for kvävning genom Förpackningsmaterial. Barn underskattar ofta riskerna. Håll alltid barn borta frånprodukten.
LIVSFARAI! Batterierna kan svaljas, vilket kan vara livsfarligt. Kontakta omdelbart lakare om nagon rakar svalja ett batteri.
Denna apparat kan användas av barn frän och med 8 ar somt av personer med nedsatt fysisk, motorisk eller mental fornåga aller med bristande erfarenhet och kunskap, om de hälls under uppsikt aller instruerats om en saker användning av apparaten och om de Förstätt der risker som användningen kan medfora. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utföras av barn utan uppsikt av vuxen person.
Utsatt aldrig Produkten for hoga temperaturer och fukt,produkten kan bliskadad.
Utsatt ej skjutmattet for spanning. Chippet som befinner sig i skjutmattet kan komma till skada.
Häll alltid skjutmättet rent och torrt. Vätska kan skada skjutmättet.

Batterier fär ej kortslutas. Risk for overhettning och brand. Batterierna kan spricka.
Ta bort forbrukade batterier ur produiten omedelbart. Risk for att batterierna rinner ut!
Håll batterier öatkomliga frän barn, kasta ej in dem i eld, kortslut dem ej och ta inte sönder dem.
Beakta ratt polaritet (+ och -).
Anvand endast den angivna batteritypen.
I annat fall kan batteriet urladdas utover dess slutspanning. Risk for att batteriet rinner ut. Skulle batteriet i din produit ranna ut, maste det avlagsnas omedelbart for att skador pa Produktencka kunna undvikas!
Bärskyddshandskar! Skadade batterier aller batterier som runnit ut kan frata påHUDen,bar dafor alltid lampliga skyddshandskar.
Undvik kontakt med hud, ögon och slemhinnor. Om dukommen i beröring med batterisyra, spola det berörda stället med rikligt med vatten och / eller uppsök en låkare!

A OPOZORILO! Stäng AV Produkten, innan du sätter i batteriet (LCD-displayen 5 ar släckt).

Ta bort batteriet om du inte tänker använda apparaten en langre tid.
Kortslut aldrig anslutningsspolen.

Färe idrifttagandet

Lagga i / Byta ut batteriet

OBS! Blinkande siffror ar att tecken pa att batteriet ar urladdat/tomt.

OBS! När man byter batteriet kan det hända att störningar uppstår på 5 LCD-displayen. Ta bort batteriet och sätt i detigen after mer øn 30 sekunder.

Stang batterifackets lock 8igen (se bild B).
Ta bort det gamla batteriet.
Lagg i et nytt batteri i batterifacket. Beakta polariteten (+ och -). Se till att pluspolen visar utat.
Stangbatterifacketslock8igen(sebildB).

Förberedning av skjutmättet

Lossa lasskruven 4 sa att du kan rora pa skjutmattet.
Rengör samtiga matytor och skjutmättet med en torr trasa. I annat fall kan matresultaten bl felaktiga på grund av, till exempl fukt.
Kontrollera att knappar, brytare och LCD-display 5 reagerar felfritt.

Idrifttagande

Skjutmattets användning

Lossa lasskruven 4, genom att vrida den motsols.
For ihop de yttre matspetsarna 11/inre 2 matspetsarna.
Satt på LCD-displayen genom 5 att trycka på 10 PÁ/AV-knappen.
Tryck inch/mm-knappen 3 for att bestämma matenhet (inch aller mm) som du vill anvanda. "mm" aller "inch" visas i LCD-displayen 5.
Tryck på nollställningsknappen (ZERO) 9, for att Återställa LCD-displayen 5 till noll.

Att mata ett foremål utvändigt:

For isär de yttre matspetsarna [1] genom att vrida inställningsjulet [7] motsols utat. Placera de yttre matspetsarna [1] mot det foremal som ska matas.
Vrid inställningsjulet medsols inat. For ihop de yttre matspetsarna 11 sá langt, sá att de pá báda sidor rör vid det foremål som ská matas. Se till att inte skada det foremål du vill mata genom För stort tryck.

Att mata ett foremål invändigt:

Placera de inre matspetsarna 2 mot insidan av det foremål som ska matas.
Vrid inställningsjulet 7 motols utat. For isär de inre mätspetsarna 2 sä langt, sa att de pa bada sidor invändigt rör vid foremalet. Se till att inte skada det foremål du vill mata genom for stort tryck.

Att mata att foremals djup:

For ut djupmattet 6 ur skjutmattet.
Placera djupmattet 6 mot det foremål som ska matas, sa att det rör vid dess yta (till exemplinuti ett hal).
Fornedsjalvaskjutmattet,tillsdu kannerettmotstand.
Se till att inte skada djupmattet 6 aller det foremal som ske matas genom for stort tryck.
LCD-displayen 5 visar nu matten.
Efter ulford matning for du ater ihop de yttre / inre11 matspetsarna, 2 genom att vrida installningsjulet medsols inat.
Stäng av LCD-displayen igen 5 genom att trycka pa PÄ/AV-knappen 10

OBS! Efter ca 5 minuter stangs LCD-displayen ⑤ av automatiskt.

Dra at lasskrven 4igen, genom att vrida den medsols tills du kanner ett motstand.

Användningsexempel

OBS! Folj vid matning alltid anvisingarna i ovanstaende kapitel om skjutmattets anvanding.

Jämförelse mellan propp och hål (se bild C):

Mät Först proppen
Notera mätresolutatet vid behov.
Mät därefter hälet.

Avvikelser hos referensstorlekar (se bild D):

Mätettreferensföremål (här A).
Lät matspetsarna vara kvar i detta 2/11 lage och tryck knappen for nollställning (ZERO) 9.
Mät därefter det andra foremålet. LCD-displayen 5 visan nu avvikelsen mellan det andra foremålet och referensforemålet (A).

Att mata tjockleken på ett foremåls botten

(se bild E):

Mät Först föremålets djup.
Låt djupmättet vara kvar i detta 6 lage och tryck knappen for nollställning (ZERO) 9.
Mät nu hela foremalet. LCD-displayen 5 visar nu tjockleken på foremalets botten.

Mata avsändet mellan två identiska hal (se bild F):

Mät Först ett av de lika stora hälén.
Lät matspetsarna vara kvar i detta 2/11 lage och tryck knappen for nollställning (ZERO) 9.
Mät sedan det komplettä ytre avständet. LCD-displayen 5 visar nu mättet på det genomsnittliga avständet.

Specification: metriska-ISO-gangor:

Nominell diameter: [mm]	Lutning: \( \left\lbrack {\mathrm{{mm}}}^{-1}\right\rbrack \)	Kärndiameter: [mm]	Borrdiameter: [mm]
30,52,462,5
40,73,243,3
50,84,134,2
614,925
81,256,656,8
101,58,388,5
121,7510,1110,2
16213,8414
202,517,29	17,5

Att atgärda fel

Apparaten innehälter känsliga elektroniskakomponenter.Det kan dārfor forekomma att störningar uppträder på grund av tradlosa elektroniska apparater i omedelbar narhet. Om felmeddelanden visas på displayen, maste dessa apparater flyttas bort franskiutmattets narraste omgivning.

Elektrostatika urladdninger kan leda till Funktionstörninger.

• Om Funktionstörningar avenna typ uppträder, ta bort batteriet och säll i detigen afterett tag.

Fel Orsak	Åtgård
Per sekund slår fem siffror om samtidigt.	Batteriets span- ning underskrider 2,7V.	Byt ut batteriet enligt kapitel „Lögga i/ Byta ut batteriet".
LCD-displayen 5 slutar att räkna.	Felaktig koppling.	Ta ut batteriet och lagg i det eigenen after 30 sek- under.
Fel Orsak Åtgård
Ingen indikering på LCD-displayen 5.	1.LCD-displayen ar avständ.2. Batteriet har ingen riktigkontakt ellerhar lagts i påfel häll.3. Batteriets spän-ning underskri-der 2,1 V.	1. Koppla på LCD-dis-playen, genom atttrycka på 10 PÄ/AV-knappen.2. Ta ut batteriet och sätt i det med rätt polaritet enligt kapi- tel „Lägga i / Byta ut batteriet", sä att detrör vid alla kontakter.3. Byt ut batteriet enligt kapitel „Lögga i / Byta ut batteriet".

Underhäll och rengöring

Rengör skjutmättet fore och after användning med en torr trasa, använd aldrig bensin,进展情况medel aller rengöringsmedel.
Doppa ej ner skjutmattet i vatten. Vatska kan skada skjutmattet.
Stäng alltid av LCD-displayen, nar du inte använder skjutmattet. Sā Förlänger du batteriets livslängd.
Utsatt skjutmattet for spanning och hall det borta franelektriska stift. Chippet som befinner sig i skjutmattet kan komma till skada.

Avfallshantering

Förpackningen bestär av miljövänligt material, som kan lamnas till öffentliga atervinningsställen.

Information om var du kan kasta den kasserade produkten erhälter du hos kommunen.

Av miljökäl kasta ejprodukten tillsammans med hushallsavfallet nar den kasserats,utan sakerstall en fackmässig avfallshantering. Du erhaller information om Återvinningsplatser och öppettider hos de lokala myndigheterna.

Defekta aller forbrukade batterier maste atervinnas enigt EU-direktiv 2006/66/EC. Lämna batterier och/ellerprodukten till befintliga atervinningsstationer.

Risk for miljöskador pga felaktig avfallschantering av batterier.

Batterier fär inte kastas i hushällssoporna. Batterierna kan innehälla gǐfīga tungmetaller och skall behandla som specialavfall. De kemiska symbolerna für tungmetaller ar följande: Cd = Kadmium, Hg = Kvicksilver, Pb = Bly. Lämna dārfor Förbrukade batterier till kommunens Återvinningsstation.

Garanti

Denna apparat har tillverkats med omsorg enligt strangakvalitetskrav och kontrollerats noggrant fore leverans. Om fel uppSTAR pa Produkten galler dina lagstadgade rattigheter gentemot saljaren. Dessa lagstadgade rattigheter begransas inte av var garanti, som redovisas nedan.

Du erhälter 3 árs garanti påenna apparat frän och med köpdatum. Garantitiden börjar på inköpsdagen. Spara originalkvittot. Denna handling behövs som bevis für köpet. Om et material-ller tillverkningsfel uppstä på produit inom tre ar流转 köpdatum, reparer erller ersätter vi efter eget gottfinnande produits utan extra kostnad. Denna garanti fäller om produits skadas, används på fel satt eller inte underhälls.

Garantin gäller För material- eller tillverkningsfel. Denna garanti omfattar inteproduktkomponenter som utsäts for normalslitage och därfor betraktas som slidelar (t.ex. batterier). Uteslutna ar även skador på ömtåliga delar, som t.ex. brytare, batteripack eller delar tillverkade av glas.
