KÄYTTÖOHJE LCR6 S2 BOWERS & WILKINS

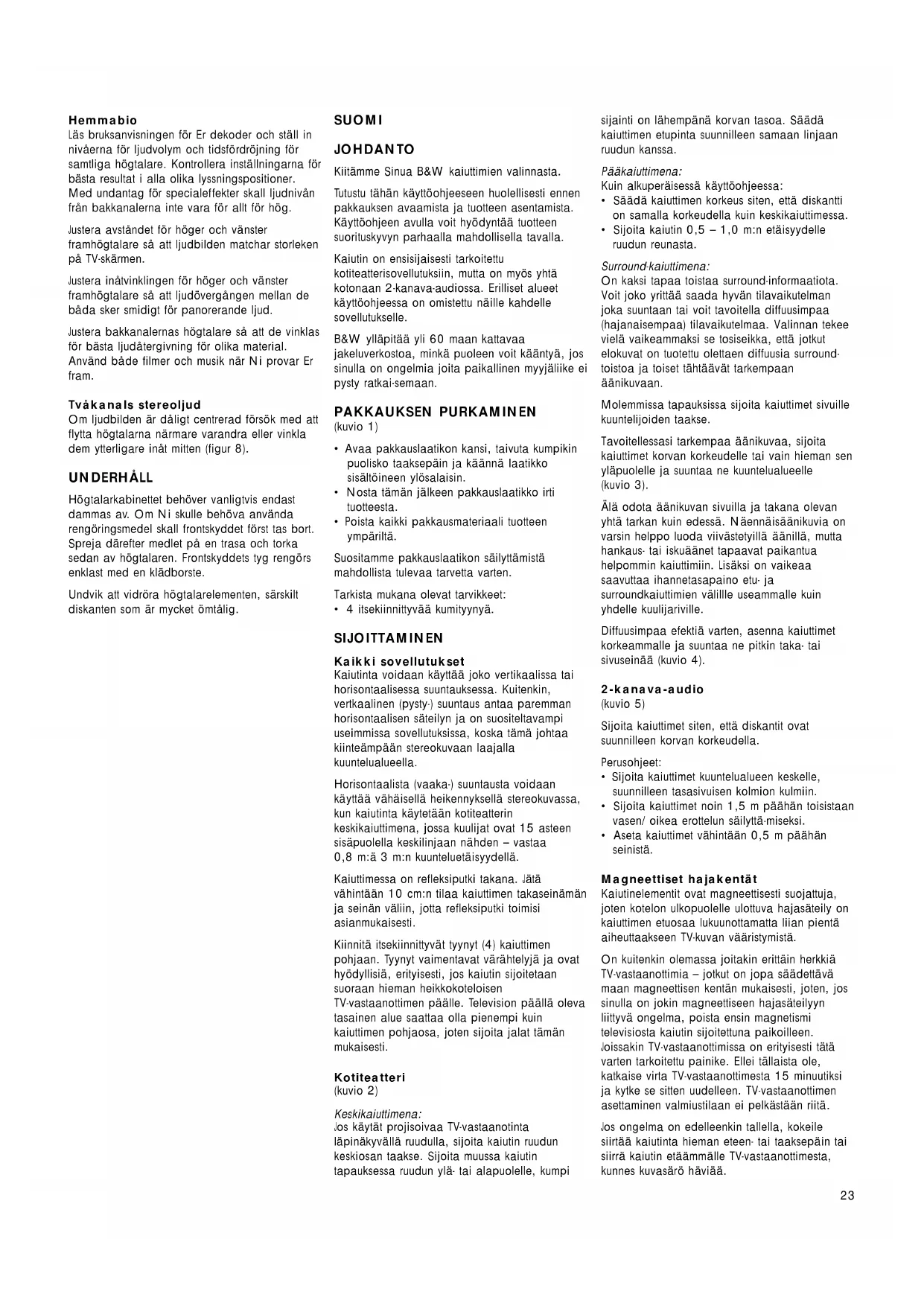

• Avaa pakkauslaatikon kansi, taivuta kumpikin puolisko taaksepäin ja käännä laatikko sisältöineen ylösalaisin.

• Nosta tämän jälkeen pakkauslaatikko irti tuotteesta.

• Poista kaikki pakkausmateriaali tuotteen ympäriltä. Suositamme pakkauslaatikon säilyttämistä mahdollista tulevaa tarvetta varten. Tarkista mukana olevat tarvikkeet:

• 4 itsekiinnittyvää kumityynyä. SIJOITTAMINEN Kaikki sovellutukset Kaiutinta voidaan käyttää joko vertikaalissa tai horisontaalisessa suuntauksessa. Kuitenkin, vertkaalinen (pysty-) suuntaus antaa paremman horisontaalisen säteilyn ja on suositeltavampi useimmissa sovellutuksissa, koska tämä johtaa kiinteämpään stereokuvaan laajalla kuuntelualueella. Horisontaalista (vaaka-) suuntausta voidaan käyttää vähäisellä heikennyksellä stereokuvassa, kun kaiutinta käytetään kotiteatterin keskikaiuttimena, jossa kuulijat ovat 15 asteen sisäpuolella keskilinjaan nähden – vastaa 0,8 m:ä 3 m:n kuunteluetäisyydellä. Kaiuttimessa on refleksiputki takana. Jätä vähintään 10 cm:n tilaa kaiuttimen takaseinämän ja seinän väliin, jotta refleksiputki toimisi asianmukaisesti. Kiinnitä itsekiinnittyvät tyynyt (4) kaiuttimen pohjaan. Tyynyt vaimentavat värähtelyjä ja ovat hyödyllisiä, erityisesti, jos kaiutin sijoitetaan suoraan hieman heikkokoteloisen TV-vastaanottimen päälle. Television päällä oleva tasainen alue saattaa olla pienempi kuin kaiuttimen pohjaosa, joten sijoita jalat tämän mukaisesti. Kotiteatteri (kuvio 2) Keskikaiuttimena: Jos käytät projisoivaa TV-vastaanotinta läpinäkyvällä ruudulla, sijoita kaiutin ruudun keskiosan taakse. Sijoita muussa kaiutin tapauksessa ruudun ylä- tai alapuolelle, kumpi sijainti on lähempänä korvan tasoa. Säädä kaiuttimen etupinta suunnilleen samaan linjaan ruudun kanssa. Pääkaiuttimena: Kuin alkuperäisessä käyttöohjeessa:

• Säädä kaiuttimen korkeus siten, että diskantti on samalla korkeudella kuin keskikaiuttimessa.

• Sijoita kaiutin 0,5 – 1,0 m:n etäisyydelle ruudun reunasta. Surround-kaiuttimena: On kaksi tapaa toistaa surround-informaatiota. Voit joko yrittää saada hyvän tilavaikutelman joka suuntaan tai voit tavoitella diffuusimpaa (hajanaisempaa) tilavaikutelmaa. Valinnan tekee vielä vaikeammaksi se tosiseikka, että jotkut elokuvat on tuotettu olettaen diffuusia surround- toistoa ja toiset tähtäävät tarkempaan äänikuvaan. Molemmissa tapauksissa sijoita kaiuttimet sivuille kuuntelijoiden taakse. Tavoitellessasi tarkempaa äänikuvaa, sijoita kaiuttimet korvan korkeudelle tai vain hieman sen yläpuolelle ja suuntaa ne kuuntelualueelle (kuvio 3). Älä odota äänikuvan sivuilla ja takana olevan yhtä tarkan kuin edessä. Näennäisäänikuvia on varsin helppo luoda viivästetyillä äänillä, mutta hankaus- tai iskuäänet tapaavat paikantua helpommin kaiuttimiin. Lisäksi on vaikeaa saavuttaa ihannetasapaino etu- ja surroundkaiuttimien välillle useammalle kuin yhdelle kuulijariville. Diffuusimpaa efektiä varten, asenna kaiuttimet korkeammalle ja suuntaa ne pitkin taka- tai sivuseinää (kuvio 4). 2-kanava-audio (kuvio 5) Sijoita kaiuttimet siten, että diskantit ovat suunnilleen korvan korkeudella. Perusohjeet:

• Sijoita kaiuttimet kuuntelualueen keskelle, suunnilleen tasasivuisen kolmion kulmiin.

• Sijoita kaiuttimet noin 1,5 m päähän toisistaan vasen/oikea erottelun säilyttä-miseksi.

• Aseta kaiuttimet vähintään 0,5 m päähän seinistä. Magneettiset hajakentät Kaiutinelementit ovat magneettisesti suojattuja, joten kotelon ulkopuolelle ulottuva hajasäteily on kaiuttimen etuosaa lukuunottamatta liian pientä aiheuttaakseen TV-kuvan vääristymistä. On kuitenkin olemassa joitakin erittäin herkkiä TV-vastaanottimia – jotkut on jopa säädettävä maan magneettisen kentän mukaisesti, joten, jos sinulla on jokin magneettiseen hajasäteilyyn liittyvä ongelma, poista ensin magnetismi televisiosta kaiutin sijoitettuna paikoilleen. Joissakin TV-vastaanottimissa on erityisesti tätä varten tarkoitettu painike. Ellei tällaista ole, katkaise virta TV-vastaanottimesta 15 minuutiksi ja kytke se sitten uudelleen. TV-vastaanottimen asettaminen valmiustilaan ei pelkästään riitä. Jos ongelma on edelleenkin tallella, kokeile siirtää kaiutinta hieman eteen- tai taaksepäin tai siirrä kaiutin etäämmälle TV-vastaanottimesta, kunnes kuvasärö häviää. 23Kaiuttimen etuosan korkeammasta magneettisesta hajasäteilystä johtuen, suositamme magneettisesti herkkien esineiden (tietokonelevykkeet, audio- ja videonauhat, luottokortit jne.) pitämistä vähintään 0,2 m etäisyydellä kaiuttimesta. KYTKENNÄT Kaikki kytkennät on tehtävä virran ollessa katkaistu laitteesta. Kaiuttimen tapaneelissa on kaksi liitäntäparia, jotka haluttaessa mahdollistavat kaksoiskytkennän. Kaiutin toimitetaan erilliset liitäntäparit yhteenkytkettynä 2-napaisen kaapelin käyttöä varten. Jos käytät yhden kaapelin kytkentää, jätä liitäntäparien välinen kytkentä paikoilleen ja kytke kaapeli jompaan kumpaan liitäntäpareista (kuvio 6). Varmista, että kaiuttimen positiivinen liitäntä (+ merkitty ja väriltään punainen) kytketään vahvistimen positiiviseen lähtöliitäntään ja kaiuttimen negatiivinen liitäntä (– merkitty ja musta väriltään) kytketään vahvistimen negatiiviseen lähtöliitäntään. Väärä kytkentä aiheuttaa epämääräisen stereokuvan ja bassojen heikkenemisen. Jos haluat tehdä kaksoiskytkennän, avaa liitäntöjen lukitusnupit ja poista liitäntöjen väliset kytkennät. Käytä erillisiä 2-napaisia kaapeleita vahvistimen kytkemiseksi kaiuttimen kumpaankin liitäntäpariin (kuvio 7). Tämä voi parantaa matala-tasoisten signaalien erottelua. Huomioi oikea napaisuus, kuten aikaisemmin on esitetty. Kaksoiskytkentää käytettäessä väärä kytkentä voi myös aiheuttaa taajuusvasteen huononemista. Neuvottele myyjäliikkeen kanssa kaapelin valintaa koskevissa kysymyksissä. Pidä kokonaisimpedanssi suurinta suositusta pienempänä ja käytä matala-induktanssista kaapelia estääksesi korkeimpien taajuuksien huononemisen. HIENOVIRITYS Kaikki sovellutukset Suorita ennen hienoviritystä kaksoistarkistus varmistaaksesi, että kaikki kytkennät on tehty tiukasti ja oikein. Tuen inertia voi vaikuttaa kaiuttimen äänenlaatuun. Parhaisiin tuloksiin pääsemiseksi, sijoita kaiuttimet tukeville, tarkoitukseen valmistetuille jalustoille. Kirjahyllysijoitus on mahdollista mutta tarjoaa vähemmän tilaisuuksia äänen optimointiin. Kysy kauppiaaltasi neuvoja siitä, mikä on paras sijoitus sinun tarpeisiisi. Kaiuttimien siirtäminen etäämmälle seinistä pienentää matalien taajuuksien kokonaistasoa. Kaiuttimien takana oleva tila auttaa luomaan syvyystunteen. Kaiuttimien siirtäminen lähemmäksi seinää lisää vastaavasti matalien taajuuksien kokonaistasoa. Jos matalat äänet ovat epäsuhteessa taajuuden kanssa, se johtuu yleensä kuunteluhuoneen resonanssitiloista. Jopa aivan pienet kaiuttimien tai kuuntelijoiden sijoituspaikan mutokset voivat määrätä, kuinka nämä resonanssit vaikuttavat ääneen. Kokeile asentamalla kaiuttimet eri seinien viereen. Myös suurikokoisten huonekalujen siirto voi vaikuttaa ääneen. Jos ääni on liian karhea, pehmennä tällöin huoneen sisustusta (voit käyttää esim. raskaampia verhoja), tai muuta sitä kovemmaksi, jos ääni on tylsä ja eloton. Testaa huoneen kaiut taputtamalla käsiäsi yhteen ja kuuntele nopeita toistoja. Voit pienentää niitä käyttämällä epäsäännöllisen muotoisia pintoja, kuten kirjahyllyt ja suuret huonekalut. Kotiteatteri Aseta tasot ja viiveet kaikkiin kaiuttimiin dekooderin (tai surround-vahvistimen) käyttöohjeen mukaisesti. Tarkista asetukset saavuttaaksesi parhaat keskimääräiset tulokset kaikissa todennäköisissä kuuntelupaikoissa. Lukuunottamatta erikoistehosteita ei surround- kentän yleinen taso saisi olla liian ilmeinen. Säädä vasemman ja oikean kaiuttimen väli sellaiseksi, että akustisen äänikentän koko vastaa ruudun kokoa. Säädä vasemman ja oikean kaiuttimen kallistuskulma sisäänpäin sellaiseksi, että se sallii äänen pehmeän panoroinnin puolelta toiselle. Säädä surround-kaiuttimien kulma sellaiseksi, että ne antavat parhaat tulokset monenlaisella materiaalilla. Käytä sekä elokuvia että musiikkivideoita. 2-kanava-audio Jos äänikuva keskellä on huono, kokeile kaiuttimien siirtämistä lähemmäksi ja säädä sisäänpäinkallistuksen astetta (kuvio 8). JÄLKIHOITO Kaiutinkotelon pinta ei vaadi yleensä muuta, kuin pölyn pyyhkimistä. Jos haluat käyttää sumutintyyppistä puhdistusainetta, irrota ensin eturitilä vetämällä sen varovasti irti kotelosta. Sumuta puhdistusaine puhdistusliinaan, ei suoraan kotelon päälle. Kotelon etuosa voidaan pyyhkiä puhtaaksi tavallisella vaateharjalla ritilän ollessa irrotettuna kotelosta. Älä koske kaiutinelementteihin, erityisesti korkeaäänenelementti vahingoittuu herkästi. 24Description Drive units Frequency range Frequency response Dispersion Sensitivity Harmonic distortion Nominal impedance Crossover frequencies Power handling Max. recommended cable impedance Dimensions Net Weight LCR6 S2 Kevlar is a registered trademark of DuPont. B&W Loudspeakers Ltd. reserves the right to amend details of the specification without notice in line with technical developments. Copyright © B&W Loudspeakers Ltd. Printed in England. B&W Loudspeakers Ltd, Meadow Road, Worthing, BN11 2RX Tel: +44 (0) 1903 524801 Fax: +44 (0) 1903 524725 http://www.bwspeakers.com II 08397 Issue 2
