BEDIENUNGSANLEITUNG LCR6 S2 BOWERS & WILKINS

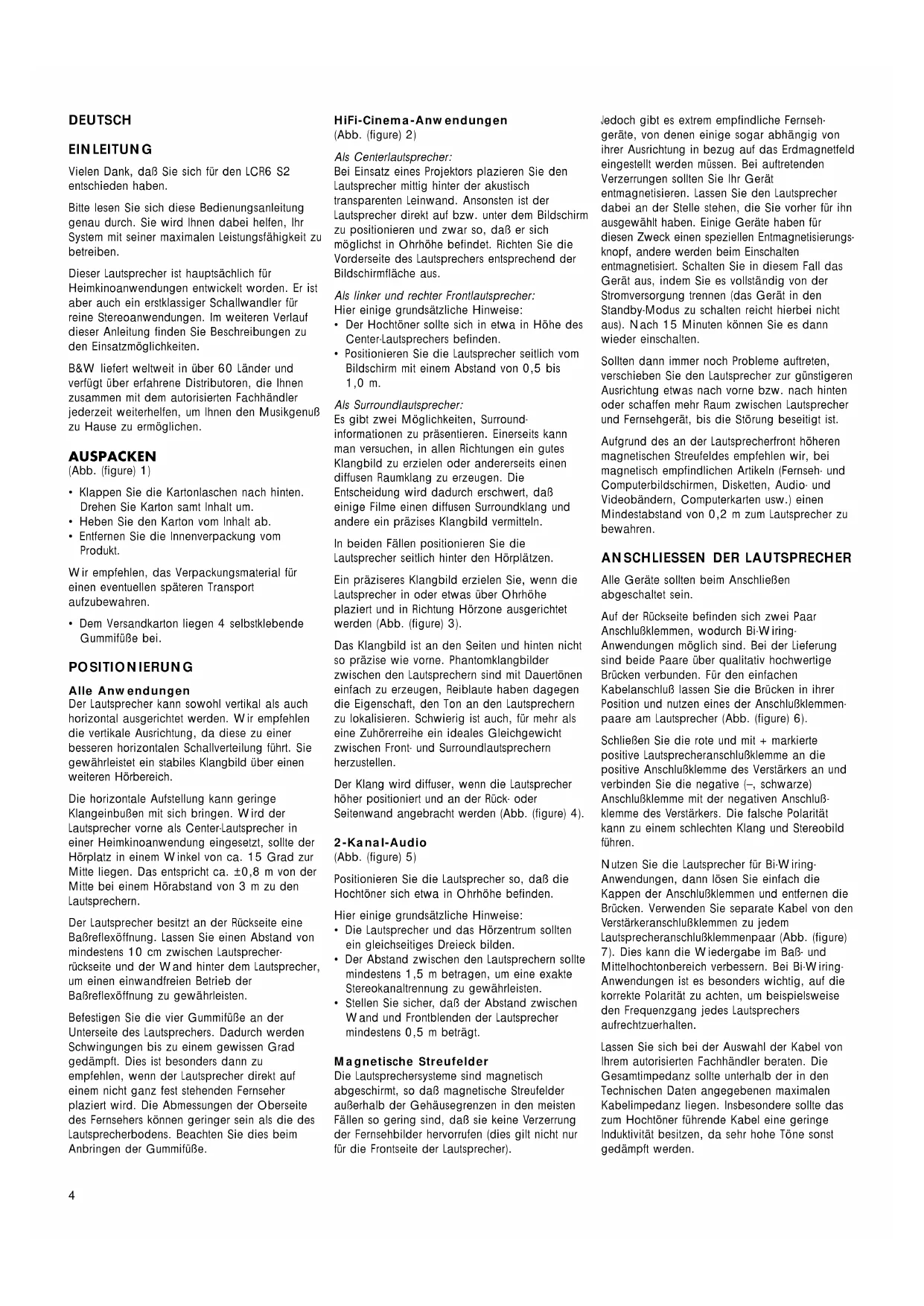

Pour entretenir l’ébénisterie de votre enceinte, vous vous limiterez, en général, à un simple dépoussièrage. Si vous désirez utiliser un produit stocké en aérosol, pensez à ôter préalablement la grille, en la tirant prudemment vers vous. Veillez à vaporiser le produit sur le chiffon et jamais directement sur l’enceinte. La grille doit être retirée de l’enceinte, lorsque vous souhaiterez nettoyer le tissu. Il s’entretient avec une brosse à habits tout à fait classique. Il ne faut jamais toucher les membranes des haut- parleurs et en particulier des tweeters, vous risqueriez de les endommager. 3DEUTSCH EINLEITUNG Vielen Dank, daß Sie sich für den LCR6 S2 entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung genau durch. Sie wird Ihnen dabei helfen, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben. Dieser Lautsprecher ist hauptsächlich für Heimkinoanwendungen entwickelt worden. Er ist aber auch ein erstklassiger Schallwandler für reine Stereoanwendungen. Im weiteren Verlauf dieser Anleitung finden Sie Beschreibungen zu den Einsatzmöglichkeiten. B&W liefert weltweit in über 60 Länder und verfügt über erfahrene Distributoren, die Ihnen zusammen mit dem autorisierten Fachhändler jederzeit weiterhelfen, um Ihnen den Musikgenuß zu Hause zu ermöglichen. AUSPACKEN (Abb. (figure) 1)

• Klappen Sie die Kartonlaschen nach hinten. Drehen Sie Karton samt Inhalt um.

• Heben Sie den Karton vom Inhalt ab.

• Entfernen Sie die Innenverpackung vom Produkt. Wir empfehlen, das Verpackungsmaterial für einen eventuellen späteren Transport aufzubewahren.

• Dem Versandkarton liegen 4 selbstklebende Gummifüße bei. POSITIONIERUNG Alle Anwendungen Der Lautsprecher kann sowohl vertikal als auch horizontal ausgerichtet werden. Wir empfehlen die vertikale Ausrichtung, da diese zu einer besseren horizontalen Schallverteilung führt. Sie gewährleistet ein stabiles Klangbild über einen weiteren Hörbereich. Die horizontale Aufstellung kann geringe Klangeinbußen mit sich bringen. Wird der Lautsprecher vorne als Center-Lautsprecher in einer Heimkinoanwendung eingesetzt, sollte der Hörplatz in einem Winkel von ca. 15 Grad zur Mitte liegen. Das entspricht ca. ±0,8 m von der Mitte bei einem Hörabstand von 3 m zu den Lautsprechern. Der Lautsprecher besitzt an der Rückseite eine Baßreflexöffnung. Lassen Sie einen Abstand von mindestens 10 cm zwischen Lautsprecher- rückseite und der Wand hinter dem Lautsprecher, um einen einwandfreien Betrieb der Baßreflexöffnung zu gewährleisten. Befestigen Sie die vier Gummifüße an der Unterseite des Lautsprechers. Dadurch werden Schwingungen bis zu einem gewissen Grad gedämpft. Dies ist besonders dann zu empfehlen, wenn der Lautsprecher direkt auf einem nicht ganz fest stehenden Fernseher plaziert wird. Die Abmessungen der Oberseite des Fernsehers können geringer sein als die des Lautsprecherbodens. Beachten Sie dies beim Anbringen der Gummifüße. HiFi-Cinema-Anwendungen (Abb. (figure) 2) Als Centerlautsprecher: Bei Einsatz eines Projektors plazieren Sie den Lautsprecher mittig hinter der akustisch transparenten Leinwand. Ansonsten ist der Lautsprecher direkt auf bzw. unter dem Bildschirm zu positionieren und zwar so, daß er sich möglichst in Ohrhöhe befindet. Richten Sie die Vorderseite des Lautsprechers entsprechend der Bildschirmfläche aus. Als linker und rechter Frontlautsprecher: Hier einige grundsätzliche Hinweise:

• Der Hochtöner sollte sich in etwa in Höhe des Center-Lautsprechers befinden.

• Positionieren Sie die Lautsprecher seitlich vom Bildschirm mit einem Abstand von 0,5 bis 1,0 m. Als Surroundlautsprecher: Es gibt zwei Möglichkeiten, Surround- informationen zu präsentieren. Einerseits kann man versuchen, in allen Richtungen ein gutes Klangbild zu erzielen oder andererseits einen diffusen Raumklang zu erzeugen. Die Entscheidung wird dadurch erschwert, daß einige Filme einen diffusen Surroundklang und andere ein präzises Klangbild vermitteln. In beiden Fällen positionieren Sie die Lautsprecher seitlich hinter den Hörplätzen. Ein präziseres Klangbild erzielen Sie, wenn die Lautsprecher in oder etwas über Ohrhöhe plaziert und in Richtung Hörzone ausgerichtet werden (Abb. (figure) 3). Das Klangbild ist an den Seiten und hinten nicht so präzise wie vorne. Phantomklangbilder zwischen den Lautsprechern sind mit Dauertönen einfach zu erzeugen, Reiblaute haben dagegen die Eigenschaft, den Ton an den Lautsprechern zu lokalisieren. Schwierig ist auch, für mehr als eine Zuhörerreihe ein ideales Gleichgewicht zwischen Front- und Surroundlautsprechern herzustellen. Der Klang wird diffuser, wenn die Lautsprecher höher positioniert und an der Rück- oder Seitenwand angebracht werden (Abb. (figure) 4). 2-Kanal-Audio (Abb. (figure) 5) Positionieren Sie die Lautsprecher so, daß die Hochtöner sich etwa in Ohrhöhe befinden. Hier einige grundsätzliche Hinweise:

• Die Lautsprecher und das Hörzentrum sollten ein gleichseitiges Dreieck bilden.

• Der Abstand zwischen den Lautsprechern sollte mindestens 1,5 m betragen, um eine exakte Stereokanaltrennung zu gewährleisten.

• Stellen Sie sicher, daß der Abstand zwischen Wand und Frontblenden der Lautsprecher mindestens 0,5 m beträgt. Magnetische Streufelder Die Lautsprechersysteme sind magnetisch abgeschirmt, so daß magnetische Streufelder außerhalb der Gehäusegrenzen in den meisten Fällen so gering sind, daß sie keine Verzerrung der Fernsehbilder hervorrufen (dies gilt nicht nur für die Frontseite der Lautsprecher). Jedoch gibt es extrem empfindliche Fernseh- geräte, von denen einige sogar abhängig von ihrer Ausrichtung in bezug auf das Erdmagnetfeld eingestellt werden müssen. Bei auftretenden Verzerrungen sollten Sie Ihr Gerät entmagnetisieren. Lassen Sie den Lautsprecher dabei an der Stelle stehen, die Sie vorher für ihn ausgewählt haben. Einige Geräte haben für diesen Zweck einen speziellen Entmagnetisierungs- knopf, andere werden beim Einschalten entmagnetisiert. Schalten Sie in diesem Fall das Gerät aus, indem Sie es vollständig von der Stromversorgung trennen (das Gerät in den Standby-Modus zu schalten reicht hierbei nicht aus). Nach 15 Minuten können Sie es dann wieder einschalten. Sollten dann immer noch Probleme auftreten, verschieben Sie den Lautsprecher zur günstigeren Ausrichtung etwas nach vorne bzw. nach hinten oder schaffen mehr Raum zwischen Lautsprecher und Fernsehgerät, bis die Störung beseitigt ist. Aufgrund des an der Lautsprecherfront höheren magnetischen Streufeldes empfehlen wir, bei magnetisch empfindlichen Artikeln (Fernseh- und Computerbildschirmen, Disketten, Audio- und Videobändern, Computerkarten usw.) einen Mindestabstand von 0,2 m zum Lautsprecher zu bewahren.

ANSCHLIESSEN DER LAUTSPRECHER

Alle Geräte sollten beim Anschließen abgeschaltet sein. Auf der Rückseite befinden sich zwei Paar Anschlußklemmen, wodurch Bi-Wiring- Anwendungen möglich sind. Bei der Lieferung sind beide Paare über qualitativ hochwertige Brücken verbunden. Für den einfachen Kabelanschluß lassen Sie die Brücken in ihrer Position und nutzen eines der Anschlußklemmen- paare am Lautsprecher (Abb. (figure) 6). Schließen Sie die rote und mit + markierte positive Lautsprecheranschlußklemme an die positive Anschlußklemme des Verstärkers an und verbinden Sie die negative (–, schwarze) Anschlußklemme mit der negativen Anschluß- klemme des Verstärkers. Die falsche Polarität kann zu einem schlechten Klang und Stereobild führen. Nutzen Sie die Lautsprecher für Bi-Wiring- Anwendungen, dann lösen Sie einfach die Kappen der Anschlußklemmen und entfernen die Brücken. Verwenden Sie separate Kabel von den Verstärkeranschlußklemmen zu jedem Lautsprecheranschlußklemmenpaar (Abb. (figure) 7). Dies kann die Wiedergabe im Baß- und Mittelhochtonbereich verbessern. Bei Bi-Wiring- Anwendungen ist es besonders wichtig, auf die korrekte Polarität zu achten, um beispielsweise den Frequenzgang jedes Lautsprechers aufrechtzuerhalten. Lassen Sie sich bei der Auswahl der Kabel von Ihrem autorisierten Fachhändler beraten. Die Gesamtimpedanz sollte unterhalb der in den Technischen Daten angegebenen maximalen Kabelimpedanz liegen. Insbesondere sollte das zum Hochtöner führende Kabel eine geringe Induktivität besitzen, da sehr hohe Töne sonst gedämpft werden. 4FEINABSTIMMUNG Alle Anwendungen Bevor Sie mit der Feinabstimmung der Installation beginnen, überprüfen Sie noch einmal die Polarität. Vergewissern Sie sich außerdem, daß alle Kabel korrekt angeschlossen sind. Die Trägheit der Unterlage, auf der sich der Lautsprecher befindet, kann seine Klangqualität beeinflussen. Die Klangergebnisse sind am besten, wenn die Lautsprecher auf stabile, für sie geeignete Ständer gestellt werden. Die Lautsprecher können auch im Regal untergebracht werden, jedoch ist eine Klangoptimierung in diesem Fall schwieriger. Lassen Sie sich diesbezüglich von Ihrem autorisierten Fachhändler beraten. Ist das Baßniveau zu hoch, sollten die Laut- sprecher weiter von den Wänden entfernt aufgestellt werden. Weiterhin kann ein Zwischenraum hinter den Lautsprechern einen Eindruck der Tiefe erzeugen. Zur Verstärkung der Baßwiedergabe ist der Abstand zwischen Lautsprecher und Wand zu verringern. Ist das Baßniveau bei verschiedenen Frequenzen ungleichmäßig, ist dies auf starke Raum- resonanzen zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörerposition können eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. So ändert sich die Klangqualität beispielsweise, wenn die Lautsprecher an eine andere Wand gestellt werden. Auch das Umstellen von großen Möbelstücken kann erhebliche Auswirkungen haben. Ist der Klang eher zu hell, hilft die Verwendung weicher Einrichtungsgegenstände wie z.B. schwerer Vorhänge. Umgekehrt sollte man bei dumpfem, leblosem Klang die Verwendung solcher Einrichtungsgegenstände auf ein Minimum reduzieren. Prüfen Sie den Raum auf Mehrfachechoes. Klatschen Sie in die Hände und hören Sie, ob Echos auftreten. Diese Echos können den Klang verschlechtern. Hilfreich sind hier unregelmäßige Oberflächen wie z.B. Regale oder große Möbelstücke. HiFi Cinema Dem Decoder-Handbuch können Sie Informationen zur Einstellung der Pegel und Verzögerungszeiten aller Lautsprecher entnehmen. Prüfen Sie die Einstellungen dahingehend, daß in allen möglichen Hörpositionen eine gute Klangqualität gewährleistet ist. Mit Ausnahme von Spezialeffekten sollte der Surroundcharakter nicht zu ausgeprägt sein. Passen Sie den Abstand von linkem und rechtem Frontlautsprecher so an, daß die Größe des Klangbilds der Bildschirmgröße entspricht. Richten Sie den linken und rechten Front- lautsprecher so aus, daß ein harmonischer Surroundklang gewährleistet ist. Stimmen Sie den Winkel der Surround- lautsprecher so ab, daß bei unterschiedlichen Quellen wie Spielfilmen und Musikvideos gute Ergebnisse erzielt werden. 2-Kanal-Audio Ist das Klangbild in der Mitte der Hörzone schlecht, stellen Sie die Lautsprecher näher zusammen oder schräg auf, so daß sie in Richtung Hörbereich zeigen (Abb. (figure) 8). PFLEGE In der Regel genügt zur Reinigung des Gehäuses ein Staubtuch. Bei Verwendung eines Aerosol- Reinigers entfernen Sie vor dem Reinigen vorsichtig die Blende vom Gehäuse. Sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Der Blendenstoff kann nach dem Entfernen der Blende mit einer normalen Kleiderbürste gesäubert werden. Berühren Sie auf keinen Fall die Laut- sprechersysteme (vor allem nicht den Hochtöner), da dies zu Beschädigungen führen kann. ESPAÑOL INTRODUCCION Gracias por elegir B&W. Le rogamos que lea cuidadosamente este manual antes de desembalar e instalar el producto ya que ello le ayudará a optimizar los resultados proporcionados por este último. La caja acústica está diseñada básicamente para instalaciones de Cine en Casa, pero puede utilizarse igualmente para la escucha estereofónica con dos canales. En el presente manual se incluyen secciones separadas para cada una de estas dos aplicaciones. B&W posee una red de distribuidores altamente cualificados y motivados en más de 60 países que podrán ayudarle en la resolución de cualquier problema que su detallista no pueda solucionar. DESEMBALAJE (figura 1)
