Tuotetyyppi	Keittiön liesituuletin
Merkki	Beko
Malli	HCP61310W
Käyttöversio	Imu (ulkoilman poisto) tai kierto (valinnainen hiilisuodatin)
Rasvasuodatin	Metallinen, pestävä kuukausittain (käsin tai astianpesukoneessa)
Aktiivihiilisuodatin	Valinnainen kiertoversiolle, vaihdettava enintään 4 kuukauden välein
Valaistus	Vaihdettava(t) lamppu(t), tyyppi ilmoitettu laitteen arvokilvessä
Ohjaimet	Ohjauspaneeli, jossa imutehon ja valaistuksen säätö
Nopeuksien lukumäärä	3 (ei mainittu, tyypillinen arvo)
Minimietäisyys keittotasosta	55 cm sähköliesille, 65 cm kaasu- tai yhdistelmäliesille
Sähkönsyöttö	220-240 V ~ 50 Hz (arvokilven mukainen)
Puhdistus	Kostea liina neutraalilla nestemäisellä pesuaineella. Älä käytä hankaavia aineita tai alkoholia.
Turvallisuus	Irrota pistotulppa ennen huoltoa. Älä käytä ilman ritilää tai lamppuja. Älä liekitä liesituulettimen alla.
Käyttö	Vain kotitalouskäyttöön
Asennus	Seinä- tai kattoasennus, mukana tulevilla tai sopivilla ruuveilla. Minimietäisyys huomioitava.
Vaatimustenmukaisuus	Standardit EN/IEC 60335-1, EN/IEC 60335-2-31 jne.
Kierrätys	Älä hävitä talousjätteen mukana. Toimita WEEE-keräyspisteeseen.

Usein kysytyt kysymykset - HCP61310W BEKO

Mikä on tämän liesituulettimen vähimmäisasennuskorkeus?

Keittotason (astioiden tukipinnan) ja liesituulettimen alimman osan välinen vähimmäisetäisyys on 55 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Noudata näitä etäisyyksiä varmistaaksesi turvallisen ja tehokkaan toiminnan.

Miten rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa pikapesuohjelmalla. Huomaa, että astianpesukoneen pesu voi haalistaa suodatinta, mutta se ei vaikuta sen suorituskykyyn.

Milloin hiilisuodatin vaihdetaan?

Aktiivihiilisuodatin on vaihdettava enintään 4 käyttökuukauden välein. Kesto riippuu käyttötiheydestä ja rasvasuodattimen säännöllisestä puhdistuksesta. Hiilisuodatinta ei voi puhdistaa tai uudistaa.

Miten liesituulettimen lamput vaihdetaan?

Irrota liesituuletin ensin sähköverkosta. Varmista, että lamput ovat kylmiä ennen koskettamista. Poista kansi A ja vaihda lamppu samanlaiseen, kuten arvokilvessä tai lampun lähellä on ilmoitettu. Käytä vain käyttöohjeessa määritettyä lampputyyppiä.

Voinko käyttää liesituuletinta ilman ulkoilman poistoputkea?

Kyllä, liesituuletin voi toimia kiertoversiolla. Tätä varten sinun on asennettava ohjauslevy F ja yksi tai useampi hiilisuodatin (mallista riippuen). Savut ja höyryt kierrätetään tällöin takaisin keittiöön savupiipun ilmanpoistoaukon kautta. Jos liesituuletinta ei toimiteta hiilisuodattimen kanssa, sinun on tilattava sellainen ennen kiertoversion käyttöönottoa.

Voidaanko liesituuletin asentaa kaasulieden yläpuolelle?

Kyllä, edellyttäen että keittotason ja liesituulettimen alaosan välinen vähimmäisetäisyys on 65 cm. Jos kaasulieden ohjeet vaativat suurempaa etäisyyttä, noudata sitä.

Mitä teen, jos virtajohto vaurioituu?

Vaurioitunut virtajohto on vaihdettava vain valmistajan, sen huoltoliikkeen tai vastaavan pätevyyden omaavan henkilön toimesta vaaratilanteiden välttämiseksi. Älä käytä liesituuletinta, jos johto on vaurioitunut.

Millaista pesuainetta käytetään liesituulettimen puhdistukseen?

Liesituulettimen ulkopinnan puhdistukseen käytä yksinomaan neutraalilla nestemäisellä pesuaineella kostutettua liinaa. Vältä puhdistustyökaluja, hankaavia tuotteita ja alkoholia.

Miksi liesituuletin pitää ääntä?

Liiallinen melu voi johtua riittämättömän halkaisijan omaavasta poistoputkesta, likaisesta rasvasuodattimesta tai virheellisestä asennuksesta. Varmista, että käytät ilmanpoistoaukkoa vastaavan halkaisijan omaavia putkia (älä pienennä halkaisijaa) ja puhdista suodattimet säännöllisesti. Jos melu jatkuu, ota yhteys ammattilaiseen.

Mitä tehdä, jos valaistus ei toimi?

Ennen kuin otat yhteyttä huoltopalveluun, tarkista, että lamput on asetettu oikein paikoilleen. Varmista myös, että sähköjohto on kytketty. Jos ongelma jatkuu, kyseessä voi olla palanut lamppu: vaihda se samantyyppiseen (katso käyttöohje). Jos tämä ei ratkaise ongelmaa, kutsu pätevä teknikko.

KÄYTTÖOHJE HCP61310W BEKO

FI Asennus- ja käyttoohjeet

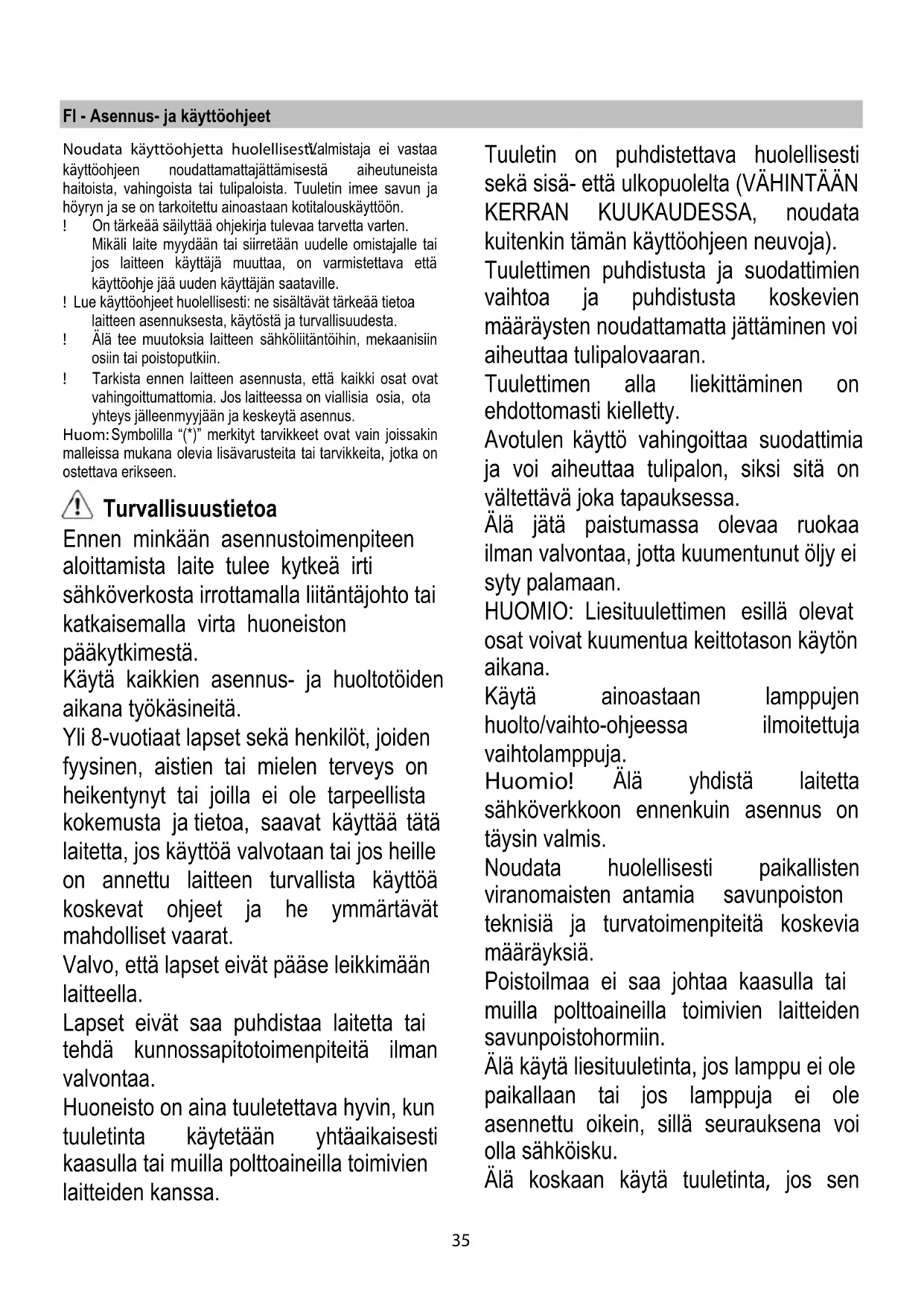

Fl - Asennus- ja käyttoohjeet

Noudata käyttoohjetta huolellisest.Valmistaja ei vastaa käyttoohjeen noudattamattajattamisestä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja hóryn ja se on tarkoitetu ainoastaan kotitalouskäyttoän.

! On tärkeä saïyttäo ohjekirja tulevaa tarvetta varten. Mikäli laite mydään tai siirretään uudelle omistajalle tai jos laitteen käytäjä muuttaa, on varmistettava että käytöohje jäu den käytäjän saataville.
! Lue käytöohjeet huolellisesti: ne sisälvat tärkea tietaoa laitteen asennuksesta, käytösta ja turvallisuudesta.
! Ää tee muutoksia laitteen sahkoliitäntöihin, mekaanisiin osiin tai poistoputkiin.
! Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjaan ja keskeyta asennus.

Huom: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston paäkytkimestä.

Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineita.

Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tatā laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärvat mahdolliset vaarat.

Valvo, etta lapset eivat pääse leikkimään laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.

Huoneisto on aina tuuletettava hyvin, kun tuuletinta kaytetaa n yhtaaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa.

Tuuletin on puhdistettava huolellisesti sekä sisä-etta ulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA, noudata kuitenkin tämän käyttoohjeen neuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jattäminen voi aiheuttaa tulipalovaaran.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on valtettäv joka tapauksessa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

Käytä ainoastaan lamppujen
huolto/vaihto-ohjeessa ilmoitettuja
vaiahtolamppuja.

Huomio! Alä yhdistä laitetta sahköverkloon ennenkuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisija ja turvatoimenpiteita koskevia märäyksiä.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Alä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sahköisku.

Alä koskaan kayta tuuletinta, jos sen

verkkoa ei ole asennettu oikealla tavalla! Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.

Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja
kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

Epäselvissä tapauksissa ota yhteystekniseen tukeen tai vastaavaan asiantuntijaan.

HUOMIO! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.

Valmistaja ei vastaa käyttoohjeen noudattamatta jattämisestä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistetu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvamerkki ilmoittaa,ettauotettaei saa kasettala talousjatteenja etta se on toimitettava sahk- ja elektronisten laitteiden kierratyspisteeseen.Laite on havitettavpaikallisten jatteenkkasittelysaannosten mukaisesti.Jos tarvitset lisatietoja latteeen kasettelysta,palautuksesta ja kierratyksesta,ota yhteys paikallseen viranomaiseen,jatehuoltoon tai likkeeseen jostuote on ostetu.

Laitteisto suunniteltu, testattu ja valmistetu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyk: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentamisen, ja pidä sitä pälä muutama minuuttki kypsennyksen jäldeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryä,

ja kaytata tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiisuodatin/-suodattimet, kun haluat sailytttaa hyvan hajugenpoistehokkuuden. Puhdistara rasvasuodatin/-suodattimet, kun haluat sailytttaa hyvan rasvansuDatustehokkuuden. Kalyta tassoppaassa annetun kanavointijarjestelmam maksimilapimittaa tehokkuuden parantamiseksi ja melun vahentamiseksi.

Käytto

Tuuletin on tarkoitetu käytettväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrattäen.

Imukupuversio

Tuuletin on varustetu ylemmällä poistoakolla B,jonka kautta savu poistuu ulos (poistupti ja kiinnitsnauhat eivat kuulu varustukseen).

Liītā liesituuletin poistoputkiin sekā seinān poistoaukkoihin, joiden halkaisija on yhtā suuri kuīn ilman ulostuloaukossa (liitāntäliaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinan poistoaukkojen kayttö aiheuttaa imutehon pientemistä ja meluisuudden huomattavan lisayksen.

Kieltaydytaan siten kaikesta vastuusta kyseissaa tapauksessa.

Huomio! Jos tuulettinassa on hiilisuodatin, se on poistettava.

Suodatinversio

Jos savua ja hóryä ei ole mahdollista poistaa ulos, voidaan tuuletinta kayttäa suodatinversiona asentamalla hormiin ilmanohjain F sekä yksi tai useampia hiilisuodattimia (mallista riippuen), savu ja hóry kierràtyvät keittioön ylemmän verkon H lavitse.

Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava ennen tuulettimen käytöä.

llman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettavakeskusimuriin (ei kuul varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Kuva 3

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan valinen minimietäisyss on oltava vähintään 55 cm sahköliesien osalta ja 65 cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahkoliitanta

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liiä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta siihen pääsee käsiksi myös asennuksen jäldeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta siihen pääsee käsiksi myös asennuksen jäldeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategori on III, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Huomio! Riskien välttämiseksi virransyöttöjohndon voi vaihtaa inoastaan valtuutetu tekinen tuki.

Asennus

Tuulettimessa on useimiin seinä- ja kattomalleihin sopivat kiinnytstulpat. On kuitenkin välttämätontä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomallin.

Seinän/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Toiminta

Liesituuletin on varustetu ohjauspaneellila, josta voidaan saattaa imun nopeuksia ja kytkea valo, joka valaisee keittotasa.

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynnistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAANneutraaleihin pesuaineisiin kostutetua liinaa. ALÄ KAYTÄ

PUHDISTUKSESSA TYOKALUJA TAI VALINEITA!

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Se pidättä ruuanalaitsta syntyvärt rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampotillalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatestehoon millaan tavalla.

Rasvasuodatin irrotetaan vetamalla jousikahvasta.

Kuva 1

Hiilusuodatin (ainoastaan suodatinversiossa) Kuva 2

Imee ruoanlaitosta aiheutuvat epamiellyttavat hajut. Hiilisuodattimenkyllastys tapahtuu pidemman kayton jalkeen riippuen keittiötypista ja rasvasuodattimen puhistustiheydesta. Joka tapauksessa suodatin on vahiddtava vähintaan neljan kuukauden valein.

Sita El voi pestä eikä käyttaa uudestaan Irrota rasvasuodatin.

Laita suodattimet moottorin pälle.

Tarkista etta kuljettimessa olevat pultit R ovat aukkojen S kohdalla, kierra lopuksi ne kiinni myotapäivään tai

Purkaminen tapahtuu painvastaisessa järestyksessä.

Laita rasvasuodattimet takaisin paikoilleen.

Lamppujen vaihto

Kuva 1

Irrota laite sahköverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Vaihda vioittunut lamppu uuteen lamppuun typpikilvessa tai liesituulettimessa lampun lahellä nakyvien ohjeiden mukaisesti.

Poista kansi A jotta pääset käsittelemään lamppuja.

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
