KÄYTTÖOHJE Bravia KDL40W905A SONY

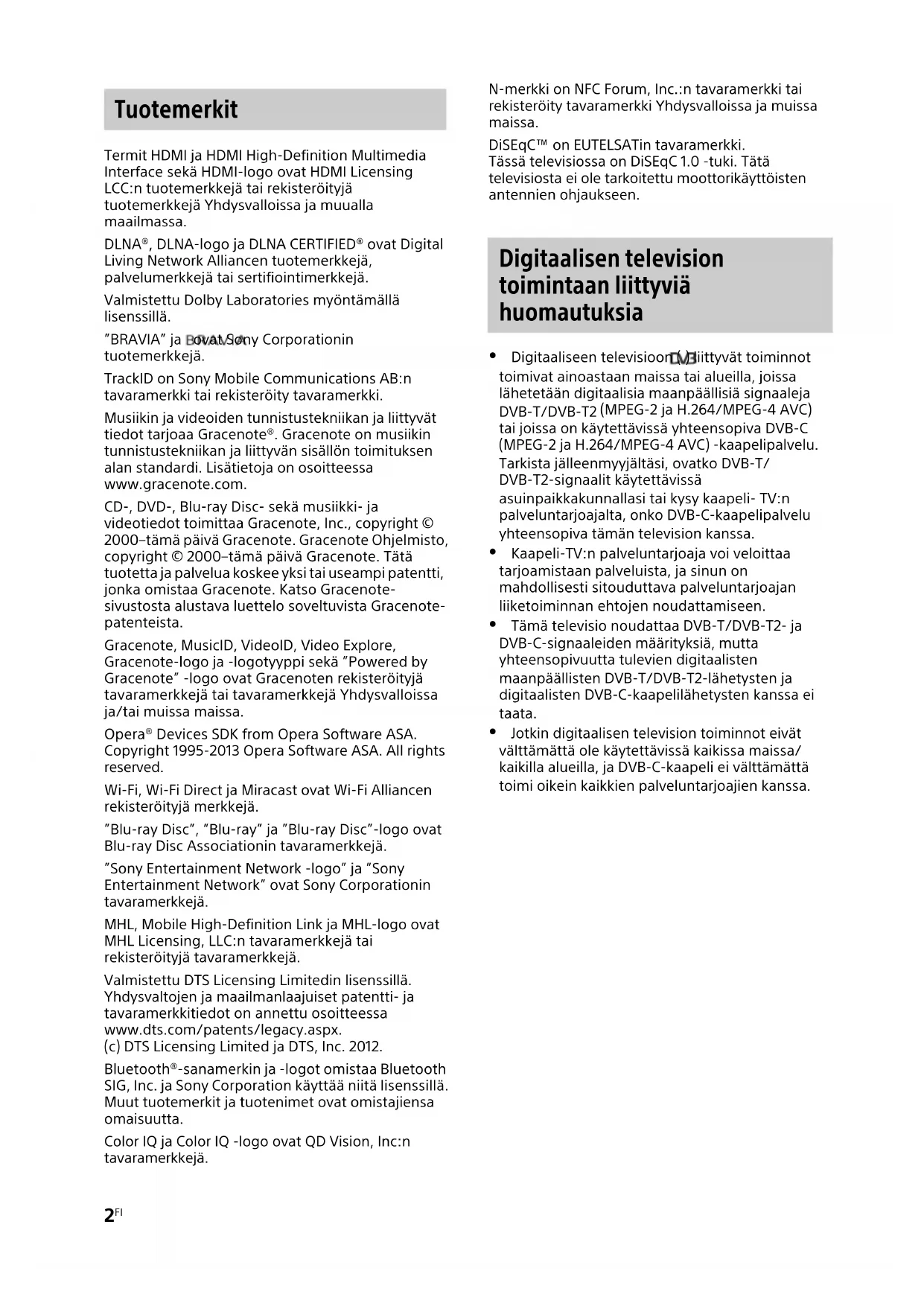

Termit HDMI ja HDMI High-Definition Multimedia Interface sekä HDMI-logo ovat HDMI Licensing LCC:n tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa ja muualla maailmassa. DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemerkkejä, palvelumerkkejä tai sertifiointimerkkejä. Valmistettu Dolby Laboratories myöntämällä lisenssillä. ”BRAVIA” ja ovat Sony Corporationin tuotemerkkejä. TrackID on Sony Mobile Communications AB:n tavaramerkki tai rekisteröity tavaramerkki. Musiikin ja videoiden tunnistustekniikan ja liittyvät tiedot tarjoaa Gracenote®. Gracenote on musiikin tunnistustekniikan ja liittyvän sisällön toimituksen alan standardi. Lisätietoja on osoitteessa www.gracenote.com. CD-, DVD-, Blu-ray Disc- sekä musiikki- ja videotiedot toimittaa Gracenote, Inc., copyright © 2000–tämä päivä Gracenote. Gracenote Ohjelmisto, copyright © 2000–tämä päivä Gracenote. Tätä tuotetta ja palvelua koskee yksi tai useampi patentti, jonka omistaa Gracenote. Katso Gracenote- sivustosta alustava luettelo soveltuvista Gracenote- patenteista. Gracenote, MusicID, VideoID, Video Explore, Gracenote-logo ja -logotyyppi sekä ”Powered by Gracenote” -logo ovat Gracenoten rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Opera® Devices SDK from Opera Software ASA. Copyright 1995-2013 Opera Software ASA. All rights reserved. Wi-Fi, Wi-Fi Direct ja Miracast ovat Wi-Fi Alliancen rekisteröityjä merkkejä. ”Blu-ray Disc”, ”Blu-ray” ja ”Blu-ray Disc”-logo ovat Blu-ray Disc Associationin tavaramerkkejä. ”Sony Entertainment Network -logo” ja ”Sony Entertainment Network” ovat Sony Corporationin tavaramerkkejä. MHL, Mobile High-Definition Link ja MHL-logo ovat MHL Licensing, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Valmistettu DTS Licensing Limitedin lisenssillä. Yhdysvaltojen ja maailmanlaajuiset patentti- ja tavaramerkkitiedot on annettu osoitteessa www.dts.com/patents/legacy.aspx. (c) DTS Licensing Limited ja DTS, Inc. 2012. Bluetooth®-sanamerkin ja -logot omistaa Bluetooth SIG, Inc. ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta. Color IQ ja Color IQ -logo ovat QD Vision, Inc:n tavaramerkkejä. N-merkki on NFC Forum, Inc.:n tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen. Digitaaliseen televisioon ( ) liittyvät toiminnot toimivat ainoastaan maissa tai alueilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T/DVB-T2 (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) -kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T/ DVB-T2-signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli- TV:n palveluntarjoajalta, onko DVB-C-kaapelipalvelu yhteensopiva tämän television kanssa. Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen. Tämä televisio noudattaa DVB-T/DVB-T2- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T/DVB-T2-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata. Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/ kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa. Tuotemerkit Digitaalisen television toimintaan liittyviä huomautuksia3

Vianetsintä Kun valaistuksen LED vilkkuu punaisena, laske kuinka monta kertaa se välähtää (3 sekunnin välein). Katkaise television virta television "/1- painikkeella, irrota virtajohto ja ilmoita jälleenmyyjälle tai Sony-huoltokeskukseen merkkivalon vilkkumistiheys (välähdysten määrä). Jos valaistuksen LED ei vilku, tarkista alla olevissa taulukoissa mainitut kohdat. Katso myös i-Manual-oppaan kohta ”Vianmääritys”. Jos ongelma ei poistu, toimita televisio huoltoon valtuutettuun huoltoliikkeeseen. Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu. Tarkista antenni-/kaapelikytkentä. Kytke televisio verkkovirtaan ja paina television tai kaukosäätimen "/1-painiketta. Joitakin ohjelmia ei voi virittää. Tarkista antenni tai lautanen. Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten televisio virtakytkimestä ja kytke se takaisin päälle. Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetysyhtiöltä. Kaapelitelevisiopalveluja (ohjelmia) ei löydy. Tarkista kaapeliliitäntä tai viritysasetukset. Kokeile suorittaa ”Automaattiviritys” valitsemalla ”Antenni” valinnan ”Kaapeli” sijasta. Kaukosäädin ei toimi. Vaihda paristot. Televisio saattaa olla SYNC-tilassa. Paina television ohjaamiseksi SYNC MENU, valitse ”TV-ohjaus” ja valitse sitten ”Home (valikko)” tai ”Vaihtoehdot”. ”Katselun esto” -salasana on unohtunut. Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.) Television kehys lämpenee. Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta. Pysähtynyt ääni tai kuva, tyhjä näyttö tai televisio ei reagoi television tai kaukosäätimen painikkeisiin. Suorita yksinkertainen television asetusten palautus irrottamalla virtajohto kahdeksi minuutiksi ja liitä se tämän jälkeen takaisin pistorasiaan. CH+/–, +/–, ///, , - ja HOME-painikkeita ei löydy televisiosta. Katso painikkeiden sijainti televisiossa alla olevasta kuvasta. Valaistuksen LED syttyy. Jos et halua sytyttää valaistuksen LED-valoa, se voidaan sammuttaa. Paina HOME ja valitse sitten ”Asetukset” t ”Järjestelmäasetukset” t ”Yleiset asetukset” t ”Valaistuksen LED” t ”Pois”. Voit myös painaa OPTIONS ja valita sitten ”Valaistuksen LED” t ”Pois”. Television takaosa4

Tekniset tiedot Järjestelmä Näyttöpaneeli LCD-paneeli (nestekidenäyttö) TV-järjestelmä Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, I, M Digitaalinen: DVB-T/DVB-T2/DVB-C Satelliitti: DVB-S/DVB-S2 Väri-/kuvajärjestelmä Analoginen: PAL, SECAM, NTSC3.58, NTSC4.43 Digitaalinen: Katso i-Manual-opas. Kanavien näkyvyysalue Analoginen: UHF/VHF/kaapeli, valitusta maasta/ alueesta riippuen. Digitaalinen: UHF/VHF/kaapeli, valitusta maasta/ alueesta riippuen. Satelliitti: IF-taajuus 950-2150 MHz Äänentoisto 10 W + 10 W Tulo-/lähtöliitännät Antennijohto 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 KHz ohjaus, Yhden kaapelin jakelu EN50494. /AV1 21-nastainen Scart-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön. / COMPONENT IN

BPR (komponenttivideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiotulo (RCA-liitännät) t AV2 Videotulo (tavallinen RCA-liitäntä Y-tulolla) HDMI IN 1, 2, 3, 4 Video (2D): 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC-muodot Video (3D): Frame Packing -tila 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p Side-by-Side -tila 1080p (50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Over-Under -tila 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital ARC (Audio Return Channel) (vain HDMI IN 1) MHL (yhteinen HDMI 2 -liitännän kanssa) Video (2D): 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i Video (3D): Side-by-Side -tila 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Over-Under -tila 1080p (30 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (50, 60 Hz) Audio: kaksikanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital) AUDIO OUT / i Audiolähtö (stereominiliitäntä) Kuulokeliitäntä 1 (HDD Rec), 2, 3 USB-kiintolevylaiteliitäntä (vain 1), USB-liitäntä Maksu-TV-moduulin (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tässä televisiossa.) Muita tietoja Vakiovarusteet Katso kohta ”Laatikon sisältö” pikaoppaasta. Lisävarusteet Kamera- ja mikrofoniyksikkö: CMU-BR200/ CMU-BR100 Langaton USB LAN liitin: UWA-BR100 Aktiiviset 3D-lasit: TDG-BT500A Käyttölämpötila 0 ºC - 40 ºC Käytön ilmankosteus 10% - 80% RH (ei-kondensoiva)5

Virta ja muut Käyttöjännite 220 V – 240 V AC, 50 Hz Energiatehokkuusluokka

Näytön koko (halkaisija) (noin) KDL-55W905A: 138,8 cm / 55 tuumaa KDL-46W905A: 116,8 cm / 46 tuumaa KDL-40W905A: 101,6 cm / 40 tuumaa Virrankulutus ”Koti”/”Vakio”-tilassa

”Myymälä”/”Kirkas”-tilassa

Keskimääräinen vuotuinen energiankulutus*

0,25 W (17 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa) Näytön erottelutarkkuus 1 920 pistettä (vaaka) × 1 080 viivaa (pysty) Mitat (noin) (l × k × s) pöytäjalustan kanssa KDL-55W905A: 124,1 × 75,6 × 29,8 cm KDL-46W905A: 104,9 × 64,8 × 29,8 cm KDL-40W905A: 91,7 × 57,4 × 29,8 cm ilman pöytäjalustaa KDL-55W905A: 124,1 × 72,3 × 6,1 cm KDL-46W905A: 104,9 × 61,6 × 6,1 cm KDL-40W905A: 91,7 × 54,1 × 6,1 cm Paino (noin) pöytäjalustan kanssa KDL-55W905A: 22,0 kg KDL-46W905A: 17,3 kg KDL-40W905A: 14,4 kg ilman pöytäjalustaa KDL-55W905A: 19,7 kg KDL-46W905A: 15,2 kg KDL-40W905A: 12,3 kg

Vuosittainen virrankulutus, joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

Älä poista valekorttia television maksu-TV- moduulin (CAM) paikasta paitsi silloin, kun siihen asetetaan älykortti. Lisävarusteiden saatavuus riippuu maasta/ alueesta/television mallista/varastotilanteesta. Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.2
