Merkki	Garmin
Malli	Speed Sensor
Tuotetyyppi	Pyörän nopeusanturi
Virtalähde	Käyttäjän vaihdettava CR2032-paristo
Akun kesto	Noin 12 kuukautta (1 tunti päivässä)
Vedenkestävyys	1 ATM (vastaa 10 m syvyyttä)
Tietoliikenneprotokolla	ANT+ 2,4 GHz
LED-merkkivalo	Vihreä aktivoinnin jälkeen, punainen heikosta akusta
Asennus	Asennus pyörän napaan joustavalla hihnalla
Yhteensopivuus	ANT+ -yhteensopivat Garmin-laitteet
Takuu	Garminin tavallinen rajoitettu takuu
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla
Turvallisuus	Älä käytä terävää esinettä pariston poistamiseen
Varaosat saatavilla	CR2032-paristo, kiinnityshihnat
Korjattavuus	Käyttäjän vaihdettava paristo

Usein kysytyt kysymykset - Speed Sensor GARMIN

Kuinka asennan nopeusanturin pyörääni?

Aseta anturi pyörän napaan, vedä hihna navan ympärille ja kiinnitä se anturin koukkuun. Varmista, että anturi ei kosketa muita pyörän osia. Asennuksen jälkeen pyöritä pyörää tarkistaaksesi. Vihreä LED-merkkivalo vilkkuu kahden kierroksen jälkeen, jos kaikki on kunnossa.

Kuinka yhdistän nopeusanturin Garmin-laitteeseeni?

Pidä Garmin-laitettasi alle 3 metrin päässä anturista. Pysy vähintään 10 metrin päässä muista ANT+ -antureista. Noudata laitteesi pariliitosohjeita. Ensimmäisen pariliitoksen jälkeen yhteys muodostuu automaattisesti.

Millaista paristoa nopeusanturi käyttää ja miten se vaihdetaan?

Anturi käyttää CR2032-paristoa. Vaihda se kiertämällä takakantta vastapäivään avattuun asentoon, poista kansi ja käytetty paristo. Odota 30 sekuntia, aseta uusi paristo positiivinen napa ylöspäin, ja kierrä kantta vastakkaiseen suuntaan lukitaksesi.

Mitä tarkoittaa punainen vilkkuva LED-valo?

Punainen LED-valo vilkkuu kahden pyörän kierroksen jälkeen, mikä tarkoittaa pariston olevan heikko. On aika vaihtaa paristo uuteen CR2032.

Onko nopeusanturi vedenpitävä?

Kyllä, anturi kestää vettä 1 ATM -standardin mukaisesti, mikä vastaa 10 metrin syvyyden painetta. Se kestää sadetta ja roiskeita, mutta sitä ei ole suunniteltu upotettavaksi.

Onko nopeusanturi yhteensopiva muiden kuin Garmin-merkkien kanssa?

Anturi käyttää ANT+ -protokollaa. Se on yhteensopiva kaikkien tätä protokollaa tukevien laitteiden kanssa, mutta takuu ja tuki koskevat vain Garmin-laitteita.

Kuinka tiedän, toimiiko anturi oikein asennuksen jälkeen?

Pyöritettyäsi pyörää kaksi kertaa, LED-merkkivalon tulee vilkkua vihreänä viiden sekunnin ajan. Tämä kertoo, että anturi on aktiivinen ja lähettää tietoja.

Mikä on anturin akun kesto?

Akun kesto on noin 12 kuukautta, kun käyttö on yksi tunti päivässä. Tämä voi vaihdella käyttöolosuhteiden mukaan.

Voinko käyttää nopeusanturia pyörässä, jossa on epäsymmetrinen napa?

Kyllä, anturia on mahdollista kallistaa asennuksen aikana epäsymmetriselle navalle. Tämä ei vaikuta toimintaan.

Kuinka puhdistan nopeusanturin?

Käytä pehmeää ja kuivaa liinaa anturin puhdistamiseen. Vältä kemikaaleja tai painevettä.

KÄYTTÖOHJE Speed Sensor GARMIN

Nopeus- ja poljinanturin ohjeet.... 18

Nopeus- ja poljinanturin ohjeet

VAROITUS

Lue lisätietoja varoituksista ja muista tärkeistä seikoista laitteen mukana toimitetusta Tärkeitä turvallisuus- ja tuotetietoja - oppaasta.

Nopeusanturin asentaminen

HUOMAUTUS: jos sinulla ei ole tätä anturia, voit ohittaa tämän kohdan.

VIHJE: Garmin suosittelee, että asetat pyörän jalustalle, kun asennat anturia.

1 Aseta nopeusanturi renkaan navan päälle ja pidä sitä paikallaan.

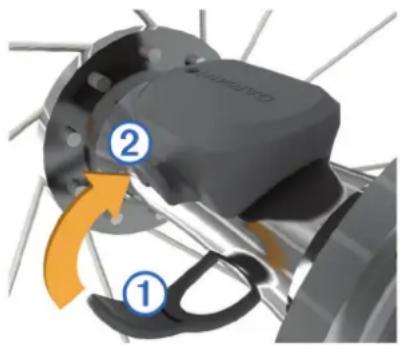

2 Vedä hihna ① renkaan navan ympäri ja kiinnitä se anturin koukkuun ②.

Anturi saattaa olla vinossa, jos se asennetaan epäsymmetriseen napaan. Tämä ei vaikuta toimintaan.

3 Tarkista liikkumisvara pyörittämällä rengasta.

Anturi ei saa osua muihin pyörän osiin.

HUOMAUTUS: merkkivalo välähtää kahden kierroksen jälkeen viiden sekunnin ajan toiminnan merkiksi.

Poljinanturin asentaminen

HUOMAUTUS: jos sinulla ei ole tätä anturia, voit ohittaa tämän kohdan.

VIHJE: Garmin suosittelee, että asetat pyörän jalustalle, kun asennat anturia.

1 Valitse senkokoinen hihna, että se sopii poljinkampeen ① tiukasti.
Valitse pienin mahdollinen hihna, joka ulottuu poljinkammen ympäri.
2 Aseta poljinanturin tasainen puoli poljinkammen sisäpuolelle vetopuolen vastakkaiselle puolelle.
3 Vedä hihnat ② poljinkammen ympäri ja kiinnitä ne anturin koukkuihin ③.

4 Tarkista liikkumisvara pyörittämällä poljinkampea.

Anturi ja hihnat eivät saa osua muihin pyörän osiin tai kenkään.

HUOMAUTUS: merkkivalo välähtää kahden kierroksen jälkeen viiden sekunnin ajan toiminnan merkiksi.

5 Tee 15 minuutin koeajo ja tarkkaile anturia ja hihnoja, etteivät ne ole vaurioituneet.

Anturin pariliittäminen laitteen kanssa

Pariliitos tarkoittaa langattoman ANT+ anturin, kuten nopeus- tai poljinanturin, yhdistämistä Garmin ANT+ yhteensopivaan laitteeseen.

HUOMAUTUS: pariliitoksen muodostamista koskevat ohjeet vaihtelevat yhteensopivan Garmin laitteen mukaan. Lisätietoja on käyttöoppaassa.

• Tuo Garmin yhteensopiva laite enintään 3 m päähän ANT+ anturista.
• Pysy 10 m päässä muista ANT+ antureista pariliitoksen muodostamisen aikana.

Kun olet muodostanut pariliitoksen ensimmäisen kerran, Garmin yhteensopiva laite tunnistaa ANT+ anturin automaattisesti aina, kun se aktivoidaan.

Käyttäjän vaihdettavissa olevat paristot

VAROITUS

Älä irrota vaihdettavaa akkua terävällä esineellä.

Säilytä akku poissa lasten ulottuvilta.

Älä koskaan laita paristoja suuhun. Jos joku on nielaissut pariston, ota yhteys lääkäriin tai paikalliseen myrkytyskeskukseen.

Vaihdettavat nappiparistot saattavat sisältää perkloraattimateriaalia. Saattaa vaatia erityiskäsittelyä. Lisätietoja on osoitteessa www.dtsc.ca.gov.hazardouswaste/perchlorate.

VAROITUS

Kysy lisätietoja akkujen hävittämisestä paikallisesta jätehuollosta.

Nopeus- ja poljinanturin pariston vaihtaminen

Merkkivalo välähtää punaisena kahden kierroksen jälkeen merkiksi siitä, että paristo on lähes lopussa.

1 Etsi anturin takaosassa oleva pyöreä paristokotelon kansi ①.

2 Käännä kantta vastapäivään, kunnes merkki osoittaa avausasentoa ja kansi on löystynyt sen verran, että sen voi irrottaa.
3 Irrota kansi ja paristo ②.
4 Odota 30 sekuntia.
5 Aseta uusi paristo paikalleen pluspuoli ylöspäin. HUOMAUTUS: älä vahingoita tai hukkaa O-rengastiivistettä.
6 Käännä kantta myötäpäivään, kunnes merkki osoittaa lukitusasentoa.

HUOMAUTUS: merkkivalo välähtää punaisena ja vihreänä muutaman sekunnin ajan, kun paristo on vaihdettu. Kun merkkivalo välähtää vihreänä ja lakkaa vilkkumasta, laite on aktiivinen ja valmis lähettämään tietoja.

Rajoitettu takuu

Yhtiön Garmin yleinen rajoitettu tuotetakuu pätee tähän lisävarusteeseen. Lisätietoja on osoitteessa www.garmin.com/support/warranty.html.

Nopeus- ja poljinanturin tekniset tiedot

Pariston tyyppi Käyttäjän val	ihdettavissa oleva CR2032, 3 voltia
Pariston kesto Noin 12 kuuk	kautta (1 tunti päivässä)
Käyttölämpötila -20 - 60 °C	(-4 - 140 °F)
Radiotaajuus/yhteyskäytäntö	2,4 GHz:n langaton ANT+ yhteyskäytäntö
Vesiluokitus 1 ATM*

*Laite kestää painetta, joka vastaa 10 metrin syvyyttä.
