Arc A4 - Laminointikone FELLOWES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Taskulaminaattori
Merkki	Fellowes
Malli	Arc A4
Suurin sisääntuloleveys	240 mm (A4)
Suositeltu taskun paksuus	80 mikronia
Laminaationopeus	30 cm/min (kiinteä)
Esilämmitysaika	4 minuuttia
Telojen lukumäärä	2
Asiakirjan enimmäispaksuus	0,4 mm
Virtalähde	220-240 V AC, 50/60 Hz, 1,5 A
Teho	300 W
Mitat (K x L x S)	62 x 359 x 113 mm
Nettopaino	1,0 kg
Automaattinen sammutus	Kyllä (30 minuutin jälkeen)
Vapautusvipu	Kyllä
Merkkivalot	Punainen valo (virta), vihreä valo (valmis)
Suositeltu käyttö	Vähäinen, enintään 30 laminaatiota viikossa
Laminaatiotyyppi	Ilman kuljetinta
Huolto	Puhdista kostealla liinalla; käytä puhdistusarkkeja (viite 5320604)
Takuu	1 vuosi (osat ja työ)
Turvallisuus	Automaattinen sammutus, vapautusvipu, ylikuumenemissuoja

Usein kysytyt kysymykset - Arc A4 FELLOWES

Miten käytän Fellowes Arc A4 -taskulaminaattoria?

1. Kytke laite pistorasiaan ja aseta se vakaalle alustalle. 2. Kytke virtakytkin päälle: punainen merkkivalo syttyy. 3. Odota, että vihreä merkkivalo syttyy (noin 4 minuuttia). 4. Aseta asiakirja taskuun ja työnnä saumattu reuna ensin, hyvin keskitettynä, aukkoon. 5. Tasku tulee ulos takaa; poista se heti ja anna jäähtyä tasaisella alustalla.

Mitä teen, jos tasku juuttuu koneeseen?

Käytä koneen sivulla olevaa vapautusvipua. Vedä taskua varovasti sisääntuloaukosta. Varmista, että asetit taskun oikein (saumattu reuna ensin, suoraan).

Minkälaisia taskuja käytän Arc A4 -laitteen kanssa?

Käytä Fellowesin 80 mikronin taskuja. Älä käytä itseliimautuvia taskuja kuumilla asetuksilla. Suositeltu enimmäispaksuus on 0,4 mm.

Miten puhdistan laminaattorin?

Sammuta ja irrota laite verkkovirrasta. Anna sen jäähtyä. Puhdista ulkopuoli kostealla liinalla (ei liuottimia). Telojen puhdistukseen käytä Fellowesin puhdistusarkkeja (viite 5320604), kun kone on kuuma, työntämällä ne sisään kuin tasku.

Miksi vihreä merkkivalo ei syty?

Tarkista, että laite on kytketty pistorasiaan ja päällä. Jos se on kuumassa tai kosteassa ympäristössä, siirrä se viileämpään ja kuivempaan paikkaan. Jos punainen valo vilkkuu, laite on automaattisessa sammutustilassa: paina ON/OFF-kytkintä nollataksesi.

Voinko laminoida asiakirjoja ilman taskua?

Ei, asiakirja on aina asetettava laminaatiotaskuun. Älä koskaan työnnä tyhjää taskua sisään, sillä se voi vahingoittaa laitetta.

Mikä on Fellowes Arc A4 -laitteen takuu?

Fellowes takaa osien olevan vailla materiaali- ja valmistusvirheitä 1 vuoden ajan ostopäivästä. Jos ongelmia ilmenee, ota yhteyttä Fellowesiin tai jälleenmyyjään.

Miten vältän tukokset?

Käytä oikean kokoista taskua. Työnnä aina saumattu reuna ensin. Keskitä asiakirja taskussa. Työnnä tasku suoraan sisään. Älä laminoi liian paksuja asiakirjoja (enintään 0,4 mm). Poista tasku heti sen tullessa ulos.

Voinko käyttää laminaattoria lämpöherkille asiakirjoille?

Ei, vältä lämpöherkkien asiakirjojen, kuten lippujen tai ultraäänikuvien, laminoimista. Käytä vain sopivia taskuja.

Mitä automaattinen sammutus tarkoittaa?

30 minuutin käyttämättömyyden jälkeen laite siirtyy valmiustilaan. Merkkivalot sammuvat. Jatkaaksesi paina ON/OFF-kytkintä. Tämä säästää energiaa ja parantaa turvallisuutta.

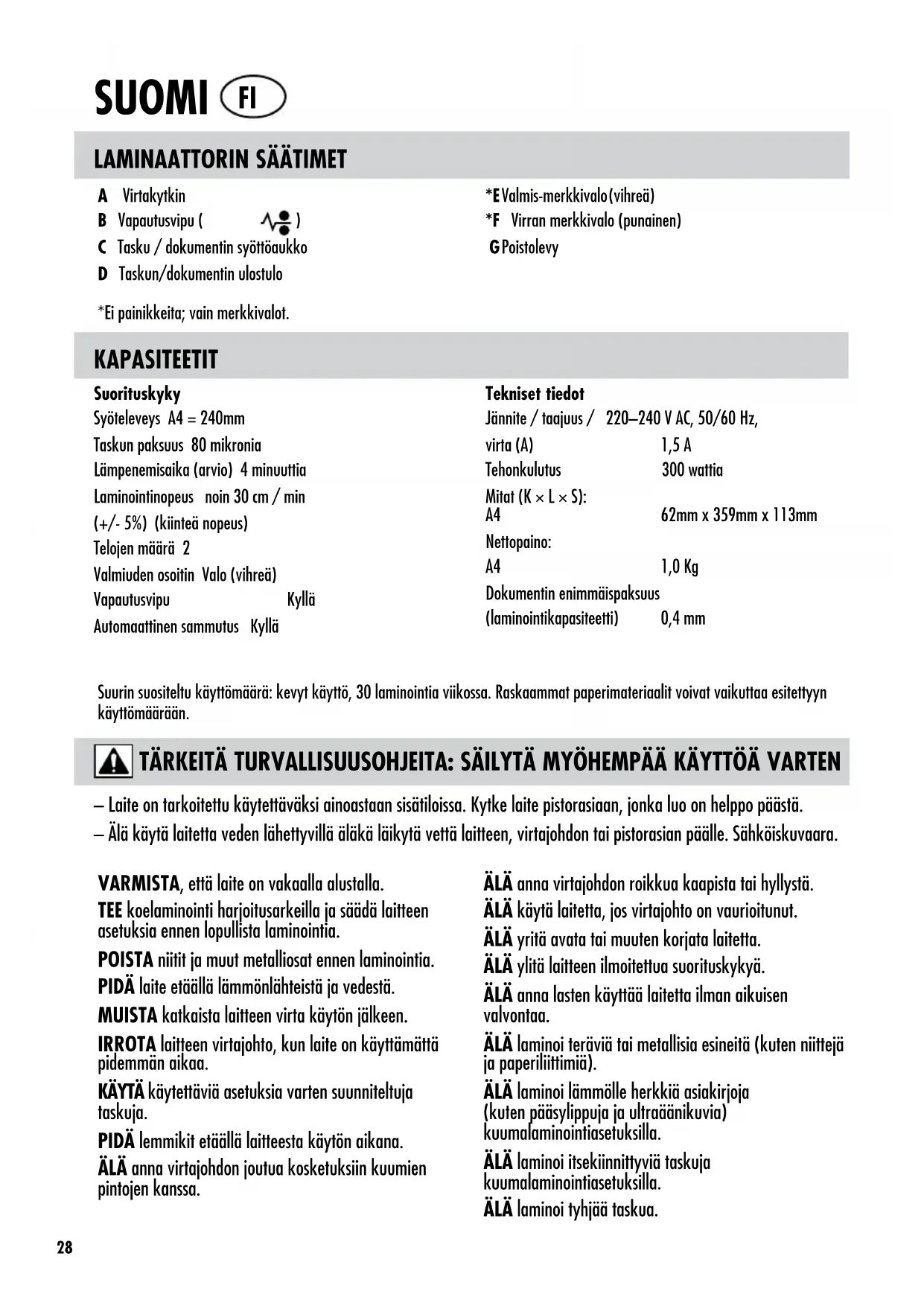

KÄYTTÖOHJE Arc A4 FELLOWES

A Virtakytkin
B Vapautusvipu (
C Tasku / dokumentin syöttöukko
D Taskun/dokumentin ulostulo

*Ei painikkeita; vain merkkivalot.

EValmis-merkkivalo(vihrea)
^F Virran merkkivalo (punainen)

G Poistolevy

KAPASITEETIT

Suorituskyky

Syöteleveys A4 = 240mm

Taskun paksus 80 mikronia

Lampenemisaika (arvio) 4 minuuttia

Laminointinopeus noin 30~cm / min

(+ / - 5%) (kiintea nopeus)

Teloen mara 2

Valmiuden osoitin Valo (vihrea)

Vapautusvipu Kyllä

Automattinen sammutus Kyllä

Tekniset tiedot

Jannite / taajus/ 220-240 V AC, 50/60 Hz,

virta (A) 1,5 A

Tehonkulutus 300 wattia

Mitat (K× L× S)

A4 62mm x 359mm x 113mm

Nettopaino:

A4 1,0 Kg

Dokumentin enimmäispaksuus

(laminointikapasiteetti) 0,4 mm

Suurin suositeltu kayttomäärä: kevyt kayttö, 30 laminointia viikossa. Raskammat papermaterialit voivat vaikuttaa esitettyyn kayttomäärään.

• Laite on tarkoitetu käytettäväksi ainoastaan sisätiloissa. Kytke laite pistorasiaan, jonka luo on helppo paastä.
• Alä käytä laitetta veden lähetyvilla aläkä läikytä vettä laitteen, virtajohdon tai pistorasian pälle. Sihköiskuvaara.

VARMISTA, etta laite on vakaalla alustalla.
TEE koelaminointi harjoitusarkeilla ja saäda laitteen asetuksia ennen lopullista laminointia.
POISTA niitit ja muut metalliosat ennen laminointia.
PIDÄ laite etaallä lammonlähteistä ja vedesti.
MUISTA katkaista laitteen virta käytön jälkeen.
IRROTA laitteen virtajohto, kun laite on kayttamatta.
pidemman aikaa.
KÄYTA käytettäviä asetuksia varten suunniteluja taskuja.
PIDÄ lemmikit etaällä laitteesta kayton aikana.
ALAA nana virtajohdon joutua kosketuksiin kuumien pintojen kanssa.

ALAA nnvairtajohdon roikkua kaapista tai hylysta.
ALÄ käytä laitetta, jos virtajohto on vaurioitunut.
ALyritaa vata tai muuten korjata laitetta.
ALÄ ylità laitteen ilmoitettua suorituskykä.
ALAA annalasten kaytttaa laitetta ilman aikuisen valvontaa.
ALAMinoin teravi tai metallisia esineita (kuten niitteja ja paperiliittimiia).
AL laminoi lammolle herkkiä asiakirjoja (kuten paasylippuja ja ultraanikuvia) kuumalaminointiasetuksilla.
ALAMinoi itsekiinnittyia taskuja kuumalaminointiasetuksilla.
ALALaminoityhjta taskua.

OMINAIISUUKSIA JA VINKKEJÄ

Vapautustoiminto

Taskun voi poistaa tai kohdistaa uudelteen laminoinnin aikana laitteen takaosassa olevan vapautsvivun avulla. Tasku voidaan poistaa vain syottoukon kautta, kun vipua kaytetaan.

Automaattinen sammutus

Laite siiryy 30 minuutin kuluttua automaatisesti automaatisen sommutuksen tilaan. Virran merkkivalo vilkkuu punaisena viiden minuutin ajan ja sammuu sitten. Valmismerkkivalo sammuu. Jatka laitteen kayttoa painamalla virtakytkinta. Laite nollautuu.

• Parhaaseen tulokseen päästaan käytämällä Fellowes®- taskuja: 80 mikronia.
  Tassaiitteessaei tarvitse kayttakelkkaa laminointia varten. Siina on kelkaton mekanismi.
• Aseta laminoitava kohde aina sopivan kokoiseen taskuun.
• Tee aina koelaminointi samankokoisella ja -paksuisella kohteella ennen lopullista prosessia.
• Valmistele tasku ja kohde laminointia varten. Aseta kohde taskun keskelle siten, etta se koskettaa suljettua etureunaa. Varmista, etta tasku ei ole kohtelle lian suuri.
  Leikkaa ylimääräinen materiaali kohteen ympärltā tarvittaessa laminoinnin ja jäähdytyksen jälkeen.

LAMINAATTORIN ASENNUS

1. Varmista, etta laite on vakaalla alustalla.

2. Varmista, etta laitteen takana on riittavasti tyhjaa tilaa (vahintaan 50 cm), jotta kohtee paevat siirtymaan vapaasti laiteen lapi.

3. Kytke laite seinapistorasiaan, johon pääsee helposti käsiki.

LAMINOINTI

1. Kytke virta (virtakytkin sijaitsee laitteen sivulla).
2. Punainen virran merkkivalo syttyy. Laite lampenee nyt.
   6.Kun laite on valmis, vihrea Valmis-valo jaa palamaan.

3. Aseta dokumentti avoimeen taskuun. Varmista, etta dokumentti on keskitetty suljettua sivua vasten. Kayta dokumentille sopivaa taskukokoa.

4. Varmista, etta tasku syotetaan laitteeseen suljettu sivu edellä. Pidä tasku suorassa ja keskellä aukkoa, ei vinossa. Kayta syottomerkintojä ohjausapuna.

5. Laitteesta poistuva laminoitu tasku voi olla kuuma ja pehmeä. Poista tasku valittomästi, jotta se ei tartu kiinni laitteeseen. Aseta tasku tasaiselle alustalle jähtymään. Käsittekuumia taskuja varovasti.

TARVITSETKO APUA?

Ammattilaisemme voivat auttaa ongelmien ratkaisssa.

Asiakaspalvelu... www.fellowes.com

Soita aina Fellowesille ennen kuin otat yhteyden jalleenmyjäsi. Katso yhteystiedot takakannesta.

VIANMÄRITYS

Ongelma Mahdollinen syy Ratkaisu
Punainen virran merkkivalo ei pala Laitteen virtaa ei ole kytketty	Kytke virta laitteen sivusta ja varmista, että pistoke on kytketty pistorasiaan
Valmis-valo ei syty palamaan pitkän odotuksen jälkeen	Laite on kuumassa tai kosseassa ympäristössä	Siirrä laite viileämpään tai kuvempaan ympäristöän
Virran merkkivalo vilkkuu punaisena ja Valmis-merkkivalo (vihreä) on sammunut	Laminaattori on siirtynyt Automaattinen sammutus -tilaan	Paina virtakytkintä. Laite nollautuu
Valmis-merkkivalo (vihreä) ja virran merkkivalo (punainen) ovat sammuneet	Laminaattori on Automaattinen sammutus -tilassa	Paina virtakytkintä. Laite nollautuu
Tasku jää laiteseen Tasku on juuttunut	kiinni	Paina vapautuspainiketta ja vedä kohde ulos käsin
Tukos	Tasku vietin laiteseen avoin reuna edellä
	Taskua ei keskitetty syötettäessä
	Tasku ei allut suorassa syötettäessä
	Käytettiin tyhää taskua

VARASTOINTI JA PUHDISTUS

Kytke laite irteinapistorasiasta. Anna laitteen jähtyä. Laiteen ulkopuoli voidaan puhdista kostealla liinalla. Alä kaytä liouttimai tai sytyvià materiaialeja laitteen puhdistamiseen. Puhdistusarkkeja voidaan ostaa laitteessa kaytettaväksi. Puhdista jaamät teloista ajamalla arkit laitteen lapi sen ollesa lammin. Parhaisiin tuloksiin päästaan, kun puhdistusarkkeja kaytetaan saannollisesti. (Puhdistusarkkien tilauskoodi: 5320604)

TUOTEREKISTERÖINTI / MAAILMANLAAJUINEN TAKUU

Kiitos, efta ostit Fellowes-tuotteen. Käy osoitteessa www.fellows.com/register rekisteröidäksesi tuotteen ja hyötyäksesi tuoteutisista, palautteesta ja tarjouksista. Tuotteen tiedot on luetteloitu laitteen taka- tai alapuolella olevassa merkinnässä. Fellowes takaa, etta laminaattorin kaikkien osien materiaalit ja työtaito ovat virheetomä i vuotta alkuperäisesä Ostopävämärast. Mikä jokin osa ilmenee virheelliseksi takuukauden aikana, sinun ainoa ja ehdoton oikeutesi on virheillisen osan huolto tai vaihtaminen Fellowesin harkinnan ja tarjonnan mukaan. Tämä takuu ei kata tapauksia, joissa laitteistoan käytetyäärin, huolimattomasti tai huollettu luvattomasti. Kaikki hiljaiset takout, mukaan lukien takout kaupallisi styhyväksytävaistlaadusta tai soeltuvuudsta tietyyn tarkoitukseen, on taten rajattu kestoltaan yllä mainitun ja asiaankuulvan takuukauden mukaisesti. Fellowes ei ota missän tapauksessa vastuota tastä tuotteesta johtuvista vahingoista. Tämä takuu antaa sinulle tietyä laillisia oikeuksia. Sinulla saatta olla muita laillisia oikeuksia, joka poikkevat tastä takuusta. Tämän takuun kesto, ehdot ja edellytykset ovat voimassa maailmanlaajuisesti, pois lukien paikallisten lakien vaatatmraojukset, estot ja edellytykset. Saadaksesi lisatietaoja tai tamän takuun kattamia palveluita, oya yhteyttä Fellowesiin tai jalleenmyyjäasi.
