KÄYTTÖOHJE S71 Jøtul

1.0 Viranomaisvaatimukset 44
2.0 Tekniset tiedot 44
3.0 Turvallisuus.... 44
4.0 Asennus 45
5.0 Asennuksen jälkeen.... 54
6.0 Lisävarusteet 54
7.0 Kierrätys .... 55
8.0 Takuu 55

1.0 Viranomaisvaatimukset

Kuori on suunniteltu käytettäväksi Jøtul I 520 FR/FL –takkasydämen kanssa

• Kuoret S71 ja S71 on tarkoitettu takkasydämille Jøtul I 520FR ja Jøtul I 520FL ja niitä koskevat samat määräykset ja asetukset kuin kyseisiä takkasydämiä. I520-sarjalla on norjalaisen SINTEF NBL –testilaitoks.
• Tulisija voidaan ottaa käyttöön vasta, kun sen on tarkastanut valtuutettu tarkastaja. Valtuutettu tarkastaja voi olla valtuutettu yritys tai paikallinen rakennusvalvontaviranomainen. Suosittelemme, että otat yhteyttä paikalliseen rakennusvalvontaan ja asiantuntevaan asentajaan ennen kuin aloitat takan asennuksen.
• Takkasydämen mukana toimitetaan asennus- ja käyttöohjeet. Tuotetta ei saa ottaa käyttöön ennen kuin se on tarkastettu ja käyttöönottopöytäkirja on allekirjoitettu. Käyttö-, hoito- ja huolto-ohjeet löytyvät Jøtul I 520 – takkasydämen asennus- ja käyttöohjeista (nro 10044945)

2.0 Tekniset tiedot

Katso mitat kuvasta 2

Kuoren paino, noin: 292 kg

Takkasydämen paino: 110 kg

Korkeus: 1700 mm

Leveys: 1065 mm

Syvyys: 685mm

Minimietäisyys kattoon: 700 mm.

Lisävarusteet: Eduslaatta

Palamisilmaliitäntä

Pohjalevy

Lämpömakasiini

1520 –takkasydämen tekniset tiedot löytyvät sen asennus- ja käyttöohjeesta.

3.0 Turvallisuus

HUOM: Takan toiminnan ja turvallisuuden varmistamiseksi Jøtul suosittelee, että takan asentaa valtuutettu asentaja (katso luettelo jälleenmyyjistä osoitteesta www.jotul.com).

Myyjän, asentajan tai käyttäjän tuotteeseen mahdollisesti tekemät muutokset voivat saada aikaan, etteivät tuote ja sen turvatoiminnot toimi siten kuin on tarkoitettu. Sama koskee muiden kuin Jøtulin toimittamien lisätarvikkeiden tai -varusteiden käyttöä. Niin voi käydä myös, jos tulisijan toiminnan ja turvallisuuden kannalta välttämättömiä osia jätetään asentamatta tai irrotetaan.

Valmistaja sanoutuu kaikissa tällaisissa tapauksissa irti vastuusta, ja reklamaatio-oikeus lakkaa olemasta voimassa.

3.1 Paloturvallisuutta koskevat toimenpiteet

ulisijan käyttöön liittyy aina tiettyjä vaaratekijöitä. Noudata siksi seuraavia ohjeita:

• Takan asennusta ja käyttöä koskevat minimietäisyydet käyvät ilmi tuotteiden asennusohjeiden kuvista 2.
• Varmista, ettei takan lähellä ole huonekaluja tai muuta syttyvää materiaalia. Syttyviä materiaaleja ei saa olla 1000 mm etäisyydellä takkaluukusta.
• Anna tulen palaa loppuun. Älä koskaan sammuta liekkejä vedellä.
• Takka kuumenee käytön aikana ja sen koskettaminen voi aiheuttaa palovammoja.
• Poista tuhka vasta takan jäähdyttyä. Tuhkassa voi olla hehkuvia hiiliä ja se tulee siksi tyhjentää tulenkestävään astiaan.
• Säilytä tuhka ulkona tai tyhjennä se paikkaan, jossa se ei aiheuta palovaaraa.

Hormipalon yhteydessä.

• Sulje kaikki luukut ja venttiilit.
• Pidä takkaluukku suljettuna.
• Tarkasta onko ullakolla tai kellarissa savua.
  • Kutsu pelastuslaitos.
• Palon tai palonalun jälkeen takkaa ei saa ottaa käyttöön ennen kuin nuohoojamestari on tarkastanut ja hyväksynyt savupiipun.

3.2 Lattia

Perustus

Varmista, että lattia kestää takan painon. Katso painot luvusta "2.0 Tekniset tiedot".

Suosittelemme, että poistat takan alta kaikki lattiamateriaalit, joita ei ole kiinnitetty alustaan ("kelluva lattia").

Takan alla olevan puulattian suojaaminen

Jos takka sijoitetaan suoraan puulattialle, lattia on suojattava pohjalevyllä (tuotenro 10047361, lisävaruste).

Takan edessä olevan syttyvän lattian suojaaminen

Eduslaatan on vastattavat kansallisia määräyksiä ja asetuksia. Kysy paikalliselta rakennusvalvontaviranomaiselta lisätietoa rajoituksista ja asennusvaatimuksista.

Suomessa: Syvyys vähintään 400 mm luukun kohdalla ja leveys vähintään tulisijan luukun leveys.

3.3 Seinät

Turvaetäisyydet syttyvistä materiaaleista valmistettuihin seiniin – katso kuva 2.

Takkaa voidaan käyttää puolieristetyn savuputken kanssa edellyttäen, että turvaetäisyydet syttyvistä materiaaleista valmistettuihin seiniiin ovat kuvan 2 mukaiset.

HUOM: Varmista, ettei takan lähellä ole huonekaluja tai muuta syttyvää materiaalia. Syttyviä materiaaleja ei saa olla 1000 mm etäisyydellä takkaluukusta.

3.4 Katto

Jos katto takan yläpuolella on valmistettu syttyvästä materiaalista, minimietäisyys takan ja katon välillä on 700 mm, ts. kattokorkeus on vähintään 2400 mm.

4.0 Asennus

HUOM: Tarkasta huolella, että takka on ehjä ennen kuin aloitat sen asennuksen.

HUOM: Tuote on painava! Pyydä apuvoimia takan pystyttämisen ja asentamiseen.

HUOM: Lue huolella Jøtul I 520 (nro 10044945) ja Jøtul S 71/S 72 (nro 10047331) –takkasydämien asennus- ja käyttöohje ennen takan asennusta!

Tiivistä kaikki saumat mukana toimitetulla akryylimassalla.

Asenna sitten terässavupiippu käyttöohjeiden mukaisesti.

• Takkasydän on liitettävä savupiippuun ja savuputkeen, jotka on hyväksytty käytettäväksi kiinteitä polttoaineita käyttävien tulisijoen kanssa ja jotka kestävät 305 °C savukaasujen lämpötilan.
• Savupiipun poikkileikkausalan pitää olla vähintään sama kuin savuputken. Savuputken halkaisija on ∅ 150 mm.
• Useita kiinteää polttoainetta polttavia tuotteita voidaan liittää samaan savupiippuun edellyttäen, että savupiipun poikkileikkausala on riittävän suuri. Katso 2.0 Tekniset tiedot.

Katso suositellut vetoarvo luvusta "2.0 Tekniset tiedot". Jos savupiipun veto on liian voimakas, sitä voidaan säätää savupellillä.

4.1 Valmistelut ja asennu

Perustuote toimitetaan paketissa, joka sisältää betonielementit. Toimitus sisältää myös takkasydämen (Jøtul 1520) ja jalat.

HUOM: Tarkasta pakkausta purkaessasi, että tuote on ehjä.

HUOM: Tarkasta, että takkasydän sopii valittuun kuoreen.

Valmistelut

Ennen asennusta on päätettävä:

• Mihin savuputki sijoitetaan.
• Käytetäänkö palamisilman tuontia ja mihin se sijoitetaan.
  Katso osien asennusohjeet käsikirjoista.

Savuputki

• S71/S72 liitetään savupiippuun ylöspäin tai taaksepäin.
• Noudata Jøtul I 520 FR (nro 30044745 S71) tai Jøtul I 520 FL (nro 30044744 S72) asennus- ja käyttöohjeita.

Savupiippu koneellisella savunpoistolla TÄRKEÄÄ!

Asenna joustoletku alkuputken ja takkasydämen välille, kun liität takan savupiippuun koneellisella savunpoistolla. On tärkeää sijoittaa joustoletku palotilan sivulle.

Älä asenna sitä palotilan taakse, koska se tukkii silloin ilmavirran.

SUOMI

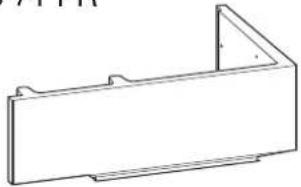

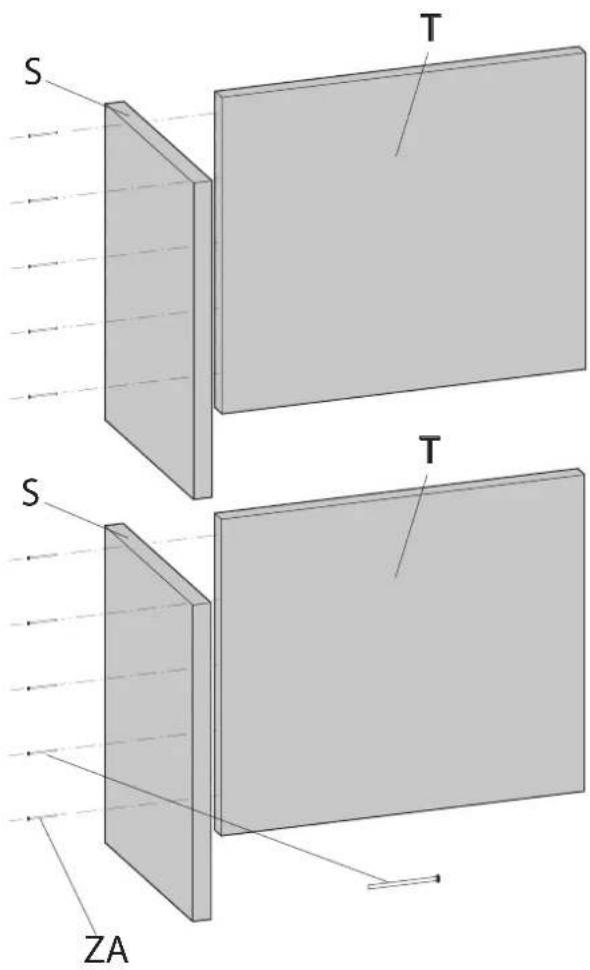

Fig.1a

S 71

G 1 stk (Art.nr 50047222) S 71 FR

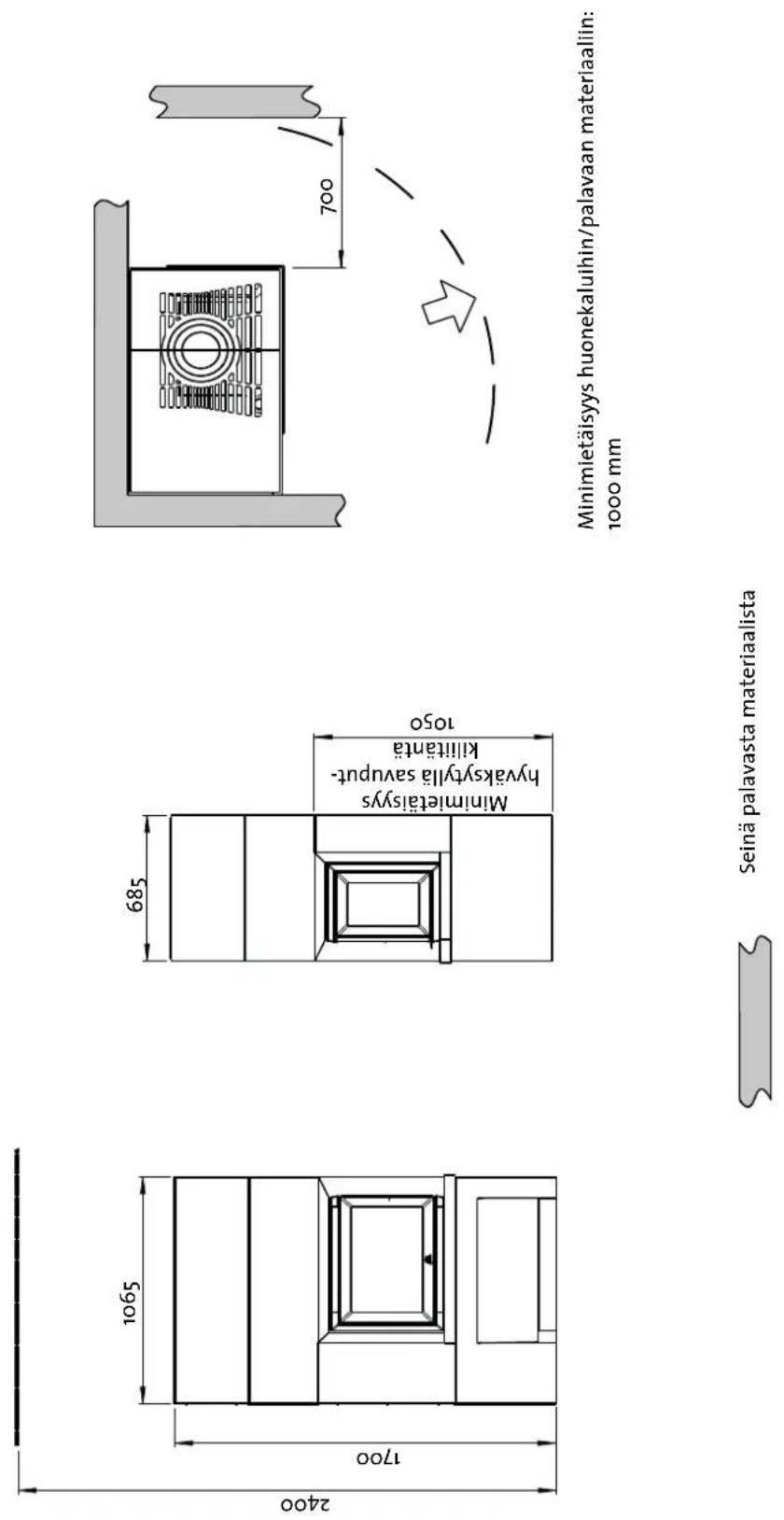

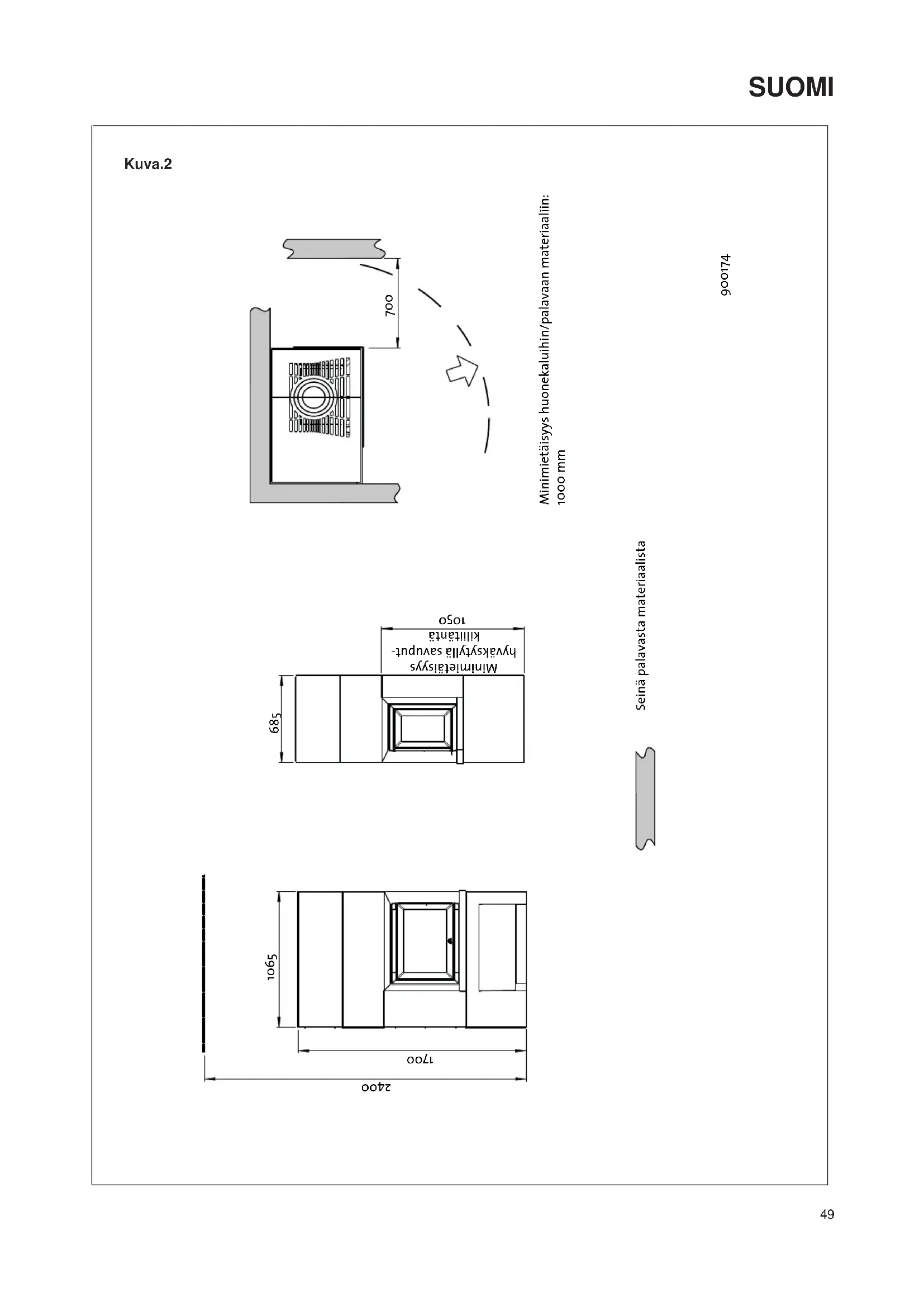

Kuva.2

Minimietäisyys huonekaluihin/palavaan materiaaliin: 1000 mm
900174
Seinä palavasta materiaalista

SUOMI

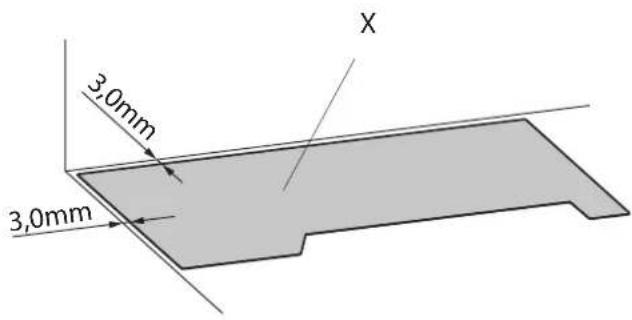

Kuva.3

3.0mm 3.0mm X

• Käytä pohjalevyä (tuotenro 10047361, lisävaruste), jos asennat takan syttyvästä materiaalista valmistetulle lattialle.

Kuva.4

Takkasydän voidaan säätää pystysuoraan säätöruuveilla. Katso kuva 26 Jøtul I 520 -asennus- ja käyttöohjeissa.

5.0 Asennuksen jälkeen

Katso tuotteen käyttö- ja hoito-ohjeet Jøtul I 520:n asennusohjeesta (nro 10044945)!

HUOM: Toimitettaessa kuoren pohjamaalissa saattaa olla pieniä näkyviä naarmuja. Ne ovat vain kosmeettisia eivätkä vaikuta tuotteen ominaisuuksiin. Naarmut häviävät, kun kuori maalataan asennuksen jälkeen.

5.1 Maalaus

Tuote voidaan maalata vuorokauden kuluttua asennuksesta. Käytä vesiperusteista maalia. Jos haluat luoda pintakuviointia, sekoita maaliin hieman laastia.

5.2 Vähäiset vauriot

Kun takkasydän on asennettu, tasoita betonikuoren kolot ja epätasaisuudet mukana toimitetulla laastilla.

• Parhaan tuloksen saat hiomalla kuoren hienolla hiomapaperilla poistaaksesi epätasaisuudet ja purseet ennen maalausta.
  • Maalaa sitten yksi kerros maalia.
• Sekoita jauhe (sementtilaasti) veteen tasaiseksi massaksi.
• Tasoita epätasaisuudet, anna kuivua ja hio hienolla hiomapaperilla.
• Syvät kolot kannattaa täyttää kahdessa vaiheessa.
  • Levitä toinen maalikerros.

5.3 Halkeamat

Saumoihin saattaa joskus ilmestyä pieniä halkeamia muutaman kuukauden kuluttua johtuen rakennuksen liikkeistä. Halkeamat on helppo korjata:

• Avaa sauma työkalulla, esim. ruuvitaltalla, jotta saumausmassalle on enemmän tilaa.
• Imuroi sauma. Levitä saumaan hieman akryylimassaa ja tasoita saippuaan kostutetulla sormenpäällä.
  • Sauman voi maalata muutaman päivän kuluttua.

6.0 Lisävarusteet

Teräseduslaatta

Nro 51047337 (NO/SE)

Nro 51046304 (DE)

Lasieduslaatta

Nro 50047338 (NO/SE)

Nro 50047517 (DE)

Palamisilmaliitäntä

Nro 51047509

Pohjalevy

Nro 10047361

Lämpömakasiini

Nro 10026701

7.0 Kierrätys

7.1 Pakkauksen kierrättäminen

Takka toimitetaan seuraavassa pakkauksessa:

- Puulava, joka voidaan paloitella ja polttaa takassa.

- Pahvipakkaus, joka tulee viedä pahvinkeräyspisteeseen.

Muovipussit, jotka tulee viedä kierrätyspisteeseen.

7.2 Takan kierrättäminen

Takka on valmistettu:

- Metallista, joka tulee viedä metallin kierrätyspisteeseen.

- Lasista, joka tulee hävittää ongelmajätteenä. Takan lasia ei saa laittaa lasinkeräykseen.

Vermikuliittilevyt voi hävittää talousjätteenä.

8.0 Takuu

Jøtul AS myöntää takan ulkopuolisille valurautaosille 10 vuoden takuun materiaali- ja/tai valmistusvirheiden varalta. Takuun voimassaolon edellytyksenä on, että takka on asennettu voimassa olevien määräysten ja asetusten sekä Jøtulin asennus- ja käyttöohjeiden mukaisesti.

Takuu ei kata:

Lisävarusteita, jotka on asennettu esimerkiksi paikallisten vetoon tai ilmansyöttöön liittyvien ongelmien tai muiden sellaisten seikkojen korjaamiseksi, joihin Jøtul ei voi vaikuttaa. Takuu ei kata kulutusosia, kuten palolevyjä, savuohjaimia, arinoita, pohjaritilöitä, tulitiiliä, peltejä ja tiivisteitä, jotka menevät rikki ajan myötä tavanomaisen kulumisen seurauksena. Takuu ei kata vaurioita, jotka johtuvat siitä, että takassa on poltettu epäsopivaa polttoainetta, kuten ajopuuta, kyllästettyä tai maalattua puuta, pinnoitettua puuta, lastulevyä tms. Sopimattoman materiaalin polttamisen seurauksena takka saattaa ylikuumentua, ts. kuumentua punahehkuiseksi, mikä aiheuttaa maalin värjäytymistä ja valurautaosien halkeilua.

Takuu ei kata vaurioita, jotka syntyvät matkalla maahantuojalta toimitusosoitteeseen. Se ei myöskään kata vaurioita, jotka johtuvat muiden kuin alkuperäisten osien käytöstä

FRANCAIS

Sommaire

Jøtul kehittää jatkuvasti tuotteitaan. Pidätämme siksi oikeuden tehdä muutoksia tuotteiden tietoihin, väreihin ja varusteisiin ilman erillistä ilmoitusta.

Jøtul AS noudattaa tulisijojen kehittämisessä, tuotannossa ja myynnissä NS-EN ISO 9001 -standardiin perustuvaa laadunvarmistusjärjestelmää. Laatua koskevien menettelytapojemme tulee antaa asiakkaillemme kokemus siitä turvallisuudesta ja laadusta, josta Jøtul on tunnettu perustamisestaan, vuodesta 1853, lähtien
