skruelengden. Service og vedlikehold Vedlikehold og rengjøring u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch elektroverktøy. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Bare for land i EU: Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/ EC må defekte eller brukte batterier/oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering. (Oppladbare) batterier: Li-ion: Se informasjonen i avsnittet Transport (se „Transport“, Side58). Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Suomi | 59 Bosch Power Tools 1 609 92A 49G | (07.09.2018)60 | Suomi 1 609 92A 49G | (07.09.2018) Bosch Power Tools u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Ruuvinvääntimien turvallisuusohjeet u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa kiinnike voi kos- kettaa piilossa olevia sähköjohtoja. Jos kiinnike kosket- taa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa säh- köiskun laitteen käyttäjälle. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohtoputken puh- kaisu aiheuttaa aineellisia vahinkoja. u Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyk- sen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin- nan menettämisen vaara, koska käyttötarvike voi pureu- tua säilytysalustan pintaan. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta te-hokkaasti ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Älä avaa akkua. Oikosulkuvaara.u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen. Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, ve- deltä ja kosteudelta. Muuten syntyy räjähdys- vaara. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Tämä sähkötyökalu on tarkoitettu ruuvien ja muttereiden kiinnitykseen, kiristykseen ja irrotukseen ilmoitettujen arvo- jen rajoissa. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Käyttötarvikkeen pidin (2) Lukkoholkki (3) Akun lukituksen avauspainike (4) Akku

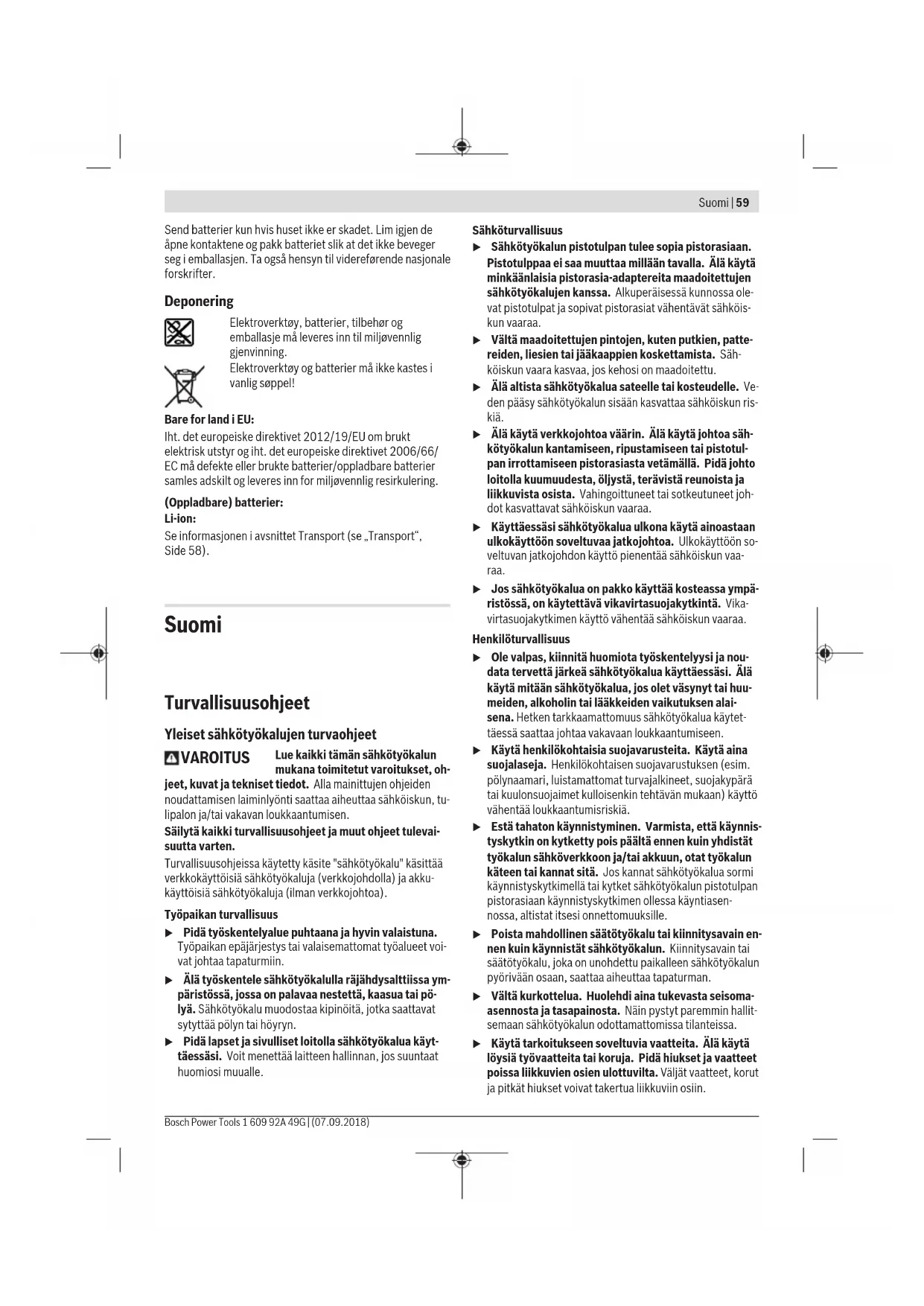

(5) Suunnanvaihtokytkin (6) Käynnistyskytkin (7) Kahva (eristetty kädensija) (8) Kuulalukituksella varustettu ruuvauskärki (9) Ruuvauskärki

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Tekniset tiedot Akkuiskuruuvinväännin PDR 18 LI Tuotenumero 3 603 J80 3.. Nimellisjännite V= 18 Tyhjäkäyntikierrosluku min

0–3 200 Akkuiskuruuvinväännin PDR 18 LI maks. vääntömomentti ko- vaan materiaaliin standardin ISO5393 mukaan Nm 130 Koneruuvin Ø M4–M14 Ruuvin maks. Ø mm 8 Käyttötarvikkeen pidin ¼" kuusiokolo Paino EPTA-Procedure 01:2014 - ohjeiden mukaan kg 1,3 Sallittu ympäristölämpötila – ladattaessa °C 0...+45 – käytössä

ja säilytyk- sessä °C -20...+50 Suositellut akut PBA 18V.. ..V-. Suositellut latauslaitteet AL 18.. CV AL 22.. CV A) rajoitettu teho, kun lämpötila on <0 °C Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN 62841-2-2 mukaan. Tyypillinen sähkötyökalun A‑painotettu melutaso: äänenpai- netaso 95dB(A); äänentehotaso 106dB(A). Epävarmuus K = 3 dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-2 mu- kaan: Maksimikokoisten ruuvien ja mutterien kiristäminen:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa EN62841 määritetyn mittausmene- telmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäi- seen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Suomi | 61 Bosch Power Tools 1 609 92A 49G | (07.09.2018)62 | Suomi 1 609 92A 49G | (07.09.2018) Bosch Power Tools Asennus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. Akun lataaminen (katso kuva A) Huomautus: akku toimitetaan osittain ladattuna. Akun täy- den tehon varmistamiseksi akku tulee ladata latauslaitteessa täyteen ennen ensikäyttöä. Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu "Electronic Cell Protection (ECP)" (elektronisella kennojen suojauksella) syväpurkautu- misen estämiseksi. Kun akku on lähes tyhjä, suojakytkin kat- kaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. u Älä paina enää käynnistyskytkintä sähkötyökalun toi- minnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua. – Kun haluat irrottaa akun (4) sähkötyökalusta, paina luki- tuksen avauspainiketta (3) ja vedä akku takakautta pois. Älä irrota akkua väkisin. Voit jättää ladattavan akun (4) myös paikalleen sähkötyöka- luun. Latauksen aikana sähkötyökalua ei voi käynnistää. Huomioi hävitysohjeet. Käyttötarvikkeen vaihto (katso kuva B) u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. Käyttötarvikkeen asennus – Vedä lukkoholkkia (2) eteenpäin ja työnnä käyttötarvike pitimen (1) pohjaan asti. Vapauta lukkoholkki (2), jotta käyttötarvike lukittuu paikalleen. – Käytä vain kuulalukitteisia ruuvauskärkiä (8) (DIN 3126- E6.3). Muita ruuvauskärkiä (9) voi käyttää kuulalukittei- sen yleispitimen (10) avulla. Käyttötarvikkeen irrotus – Vedä lukkoholkkia (2) eteenpäin ja ota käyttötarvike pois. Käyttö Toimintaperiaate Sähkömoottori pyörittää käyttötarvikkeen pidintä (1) ja siinä olevaa käyttötarviketta vaihteiston ja iskukoneiston välityk- sellä. Työ jakautuu kahteen vaiheeseen: ruuvaukseen ja ki- ristämiseen (iskukoneisto toiminnassa). Iskukoneisto käyn- nistyy heti kun ruuviliitos menee kiinni ja moottori kuormit- tuu. Iskukoneisto välittää moottorin voiman tasaisina iskuina pyörinnän yhteydessä. Ruuveja tai muttereita irrotettaessa tämä toiminta tapahtuu päinvastaisesti. Käyttöönotto Akun asennus Kytke suunnanvaihtokytkin (5) keskiasentoon, jotta saat es- tettyä tahattoman käynnistymisen. Asenna ladattu akku (4) kahvaan niin, että se napsahtaa tuntuvasti ja tasaisesti pai- kalleen. Kiertosuunnan valinta (katso kuva C) Suunnanvaihtokytkimellä (5) voit vaihtaa sähkötyökalun pyörintäsuuntaa. Tätä ei voi tehdä, kun käynnistyskytkintä (6) painetaan. – Pyörintä myötäpäivään: kun haluat kiinnittää ruuveja ja kiristää muttereita, työnnä suunnanvaihtokytkin (5) va- sempaan ääriasentoon. – Pyörintä vastapäivään: kun haluat avata ja irrottaa ruu- veja ja muttereita, työnnä suunnanvaihtokytkin (5) oike- aan ääriasentoon. Käynnistys ja pysäytys Käynnistä sähkötyökalu käynnistyskytkimellä (6) ja pidä sitä painettuna. Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (6). Kierrosluvun säätö Kierroslukua voi säätää portaattomasti painamalla käynnissä olevan sähkötyökalun käynnistyskytkintä (6). Moottori käy hitaasti, kun painat käynnistyskytkintä (6) ke- vyesti. Kierrosluku kasvaa, kun painat painiketta voimak- kaammin. Lämpötilasta riippuva ylikuormitussuoja Sähkötyökalu ei voi ylikuormittua, kun sitä käytetään mää- räysten mukaisesti. Ylikuormituksen tai liian kuuman akku- lämpötilan yhteydessä elektroniikka katkaisee sähkötyöka- lun toiminnan, kunnes käyttölämpötila on jälleen optimaali- nen. Syväpurkautumissuoja Litiumioniakku on suojattu elektronisella kennojen suojauk- sella (ECP) syväpurkautumisen estämiseksi. Kun akku on lä- hes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy. Työskentelyohjeita u Aseta sähkötyökalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutettu. Pyörivät käyttötar- vikkeet saattavat luiskahtaa irti ruuvista/mutterista. Vääntömomentti riippuu iskuvaiheen pituudesta. Maks. vääntömomentti muodostuu kaikkien iskujen vääntömo- menttien summasta. Suurin vääntömomentti saavutetaan 6-10 sekunnin pituisella iskuvaiheella. Sen jälkeen kiristys- momentti kasvaa vain minimaalisesti. Iskuvaiheen pituus tulee määrittää jokaiselle tarvittavalle ki- ristystiukkuudelle. Koneen kiristämä todellinen tiukkuus on aina tarkastettava momenttiavaimella.Kierreliitokset kovaan, joustavaan ja pehmeään materiaaliin Kun mittaat ruuvauskokeessa iskuvaiheessa saavutetut vään- tömomentit ja merkitset ne kaavioon, saat tuloksesi vääntö- momenttia kuvaavan käyrän. Käyrän huippuarvo vastaa suu- rinta vääntömomenttia, käyrän nousujyrkkyys ilmoittaa ajan, jossa kyseinen arvo on saavutettu. Vääntömomenttikäyrä riippuu seuraavista tekijöistä: – Ruuvien/mutterien lujuus – Välikappaleen laatu (aluslevy, lautasjousi, tiiviste) – Alustamateriaalin lujuus – Mahdollinen kierreliitoksen voitelu Tätä vastaavasti työkalua käytetään seuraavissa käyttökoh- teissa: – Kova alusta: ruuviliitos tehdään metalliin aluslevyjä käyt- täen. Maks. vääntömomentti (jyrkästi nouseva käyrä) saa- vutetaan suhteellisen lyhyellä iskuajalla. Tarpeettoman pitkä iskuaika vahingoittaa konetta. – Joustava alusta: ruuviliitos tehdään metalliin, mutta siinä käytetään joko joustavaa välikappaletta (jousiren- gas, lautasjousi, välikepultti), kartiomaista ruuvi-/mutteri- liitosta tai jatkokappaletta. – Pehmeä alusta: ruuviliitos tehdään esim. puuhun tai sen yhteydessä käytetään lyijy- tai kuitualuslevyjä. Joustavan tai pehmeän alustan maks. kiristystiukkuus on pienempi kuin kovan alustan kiristystiukkuus. Tämä vaatii myös huomattavasti pidemmän iskuajan. Ruuvien ohjeenmukaiset maksimikiristystiukkuudet Tiedot mittayksikössä Nm, laskettu kiristyspoikkipinnasta; käytetty 90 % myötörajasta (kitkaluvulla µ tot =0,12). Koneen kiris- tämä tiukkuus on aina tarkastettava momenttiavaimella. Lujuusluokat standardin DIN267 mukaan Vakiomalliset ruuvit Erikoislujat ruu- vit

M 6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 M 8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 M 10 13 17.5 22 23 26 29 35 39 47 65 78 M 12 22.6 30 37.6 40 45 50 60 67 80 113 135 M 14 36 48 60 65 72 79 95 107 130 180 215 M 16 55 73 92 98 110 122 147 165 196 275 330 Vinkkejä Ennen kuin kiinnität suuria ja pitkiä ruuveja kovaan materiaa- liin, siihen kannattaa porata halkaisijaltaan ruuvin kierreosan kokoinen reikä, jonka pituus on noin

ruuvin pituudesta. Hoito ja huolto Huolto ja puhdistus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Tämä sähkötyökalu on valmistettu ja testattu huolellisesti. Jos se siitä huolimatta vioittuu, korjaus tulee antaa valtuute- tun Bosch-huoltokorjaamon tehtäväksi. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaarallisia aineita koskevien lakimääräysten alaisia. Käyttäjä saa kuljettaa ak- kuja liikenteessä ilman erikoistoimenpiteitä. Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huo- mioitava pakkausta ja merkintää koskevat erikoisvaatimuk- set. Lähetystä varten tuote täytyy pakata vaarallisten ainei- den asiantuntijan neuvojen mukaan. Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liik- kumaan pakkauksessa. Huomioi myös mahdolliset tätä pi- demmälle menevät maakohtaiset määräykset. Suomi | 63 Bosch Power Tools 1 609 92A 49G | (07.09.2018)64 | Ελληνικά 1 609 92A 49G | (07.09.2018) Bosch Power Tools Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkauk- set tulee toimittaa ympäristöystävälliseen uu- siokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja ta- lousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli- seen kierrätykseen. Akut/paristot: Li-Ion: Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kulje- tus", Sivu63).

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk- tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi- en vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Akkuiskuruuvin- väännin Tuotenumero
